MANUALE UTENTE JX50 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

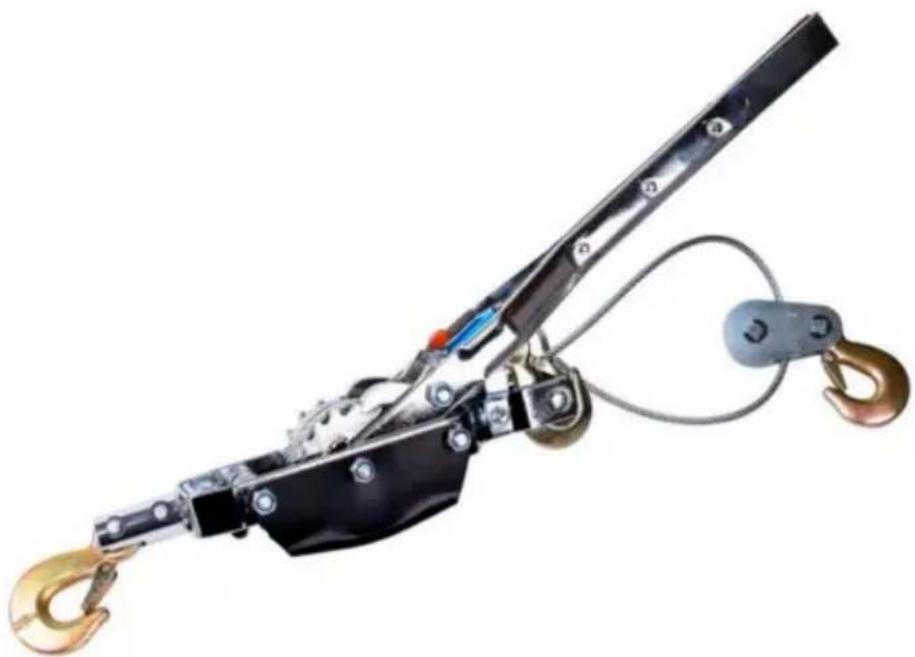

ESTRATTORE A CRICCHETTO
MODELLO: JX50
"Risparmia la meta", "Meta prezzo" o qualsiasi altra espresione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con nei se stai effettivamente risparmiando la meta rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
POTENZA A CRICCHETTO
ESTRATTORE
MODELLO:JX50
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto
technico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.
ISTRUZIONI DI SICUREZZA
WARNING
- Non utilizzare l'estrattore a cricchetto quando il veicolo è in marcia o
Posizione "P" (freno di stazionamento). Ciò potrebbe danneggiare la trasmissione del veicolo. - Prima dell'uso, il cavo deve essere raddrizzato e non attorcigliato per evitare rompere la corda.
- Tenere mani, vestiti, capelli e gioielli lontani dal cavo/attrezzatura quando utilizzato l'estrattore elettrico a cricchetto.
- Non avvolgere il cavo attorno al carico e non agganciare il carico direttamente sul cavo. Ciò potrebbe danneggiare il carico e torcere o sfilacciare il cavo.
- Non utilizzato l'estrattore a cricchetto se il cavo è sfilacciato, attorcigliato o danneggiato.
- Non permettere a nessuno di sostare vicino al cavo/durante la fase di trazione del cavo linea/dietro il tirante manuale nelle è acceso.
- Non passare mai sopra il tirante manuale o il cavo d'acciaio durante l'uso.
- Non sovraccaricare la tensione di frattura rispetto alla tabella dei parametri!
- Non utilizzato mai altre leve o tubi per esercitare forza sulla maniglia del tenditore.
- Sottoporre il tenditore del filo a un'improvvisa energia di carico d'urto è proibito.
- É vietato far passare il cavo metallico sopra/ VICINO o dietro l'angolo angolo acuto, che causerà il taglio del cavo metallico.
- Il prodotto è destinato esclusivamente al traino di carichi o al traino di due cavi insieme nelle specifiche tecniche del prodotto.
- Il prodotto non è destinato al traino di imbarcazioni galleggianti, né all'uso applicazioni professionali e/o industriali.
- Non utilizzato l'estrattore a cricchetto per operazioni di sollevamento o sollevamento; per quello tipo di applicazione, il paranco deve rispetto particolari misure di sicurezza requisiti.
- L'estrattore elettrico a cricchetto in quello manuale operativo non è destinato trasporto di persona.
MODELLO E PARAMETRI
| Modello | Modello JX50 |
| Capacità | 5T |
| Tipo di corda | Cavo metallico |
| Diametro/Lunghezza della corda | ž6,5 mm/3,5 m |
| Descrizione | 3 ganci e doppio ingranaggio |
| Doppia campata di corda | 1,9 millioni |
| Campata a fune singola | 3,2 millioni |
| Rompere la tension | 5,58T |

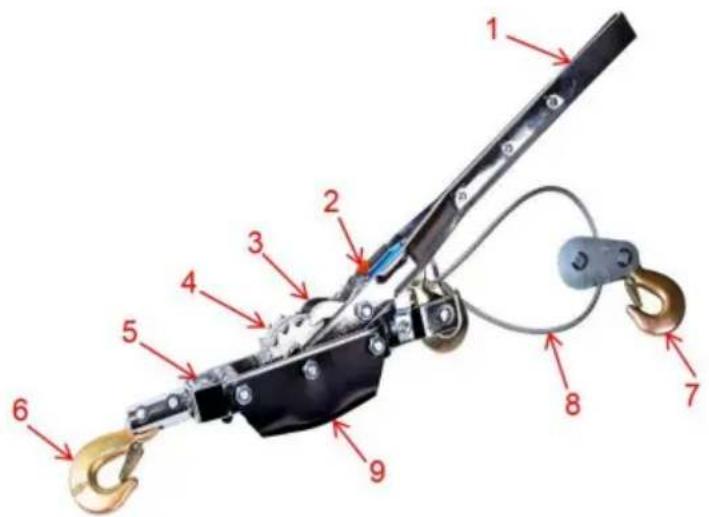

SCHEMA DELLA STRUTTURA
- Maniglia 2. Interruttore a molla del nottolino 3. Nottolino di azionamento 4. Cricchetto 5. Nottolino di arresto
Grilletto 6. Gancio di ancoraggio 7. Gancio di carico 8. Funet metallica 9. Protezione
COMPONENTI
| ImmagineNO. | Nome | Quantità | |
| 1 | Estrattore a cricchetto | 1 | |
| 2 | VEYOR | Manuale d'uso | 1 |
OPERAZIONE
CONTROLLARE ATTENTAMENTE L'ESTRATTORE MANUALE PRIMA DI UTILIZZARLO!
Suggerimento: il modo migliorare per familiarizzare con il funzionamento dell'estrattore manuale funziona consiste nelle'eseguire alcune prove prima di utilizzato effettivamente.
Nota: potrebbe essere dificile estrarre la corda se è completamente imballata. Si prega di riservare una lunghezza adeguata all'esterno!

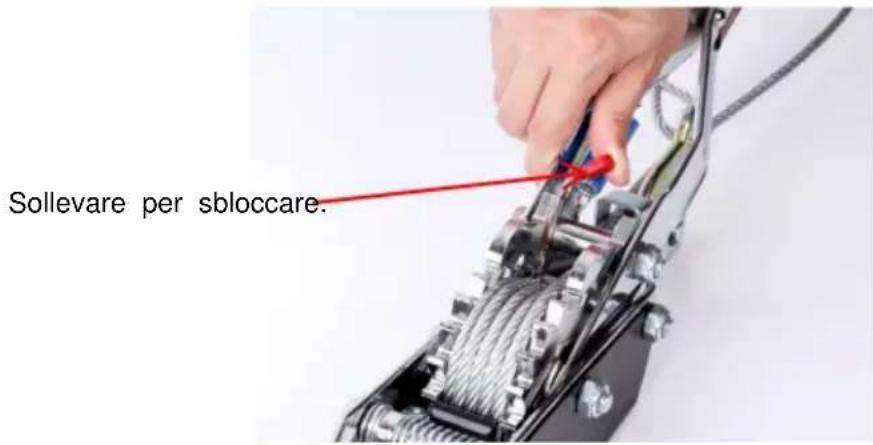

Fase 1: Spostare la molla del nottolino nella posizione di sblocco superiore per rilasciare il nottolino.

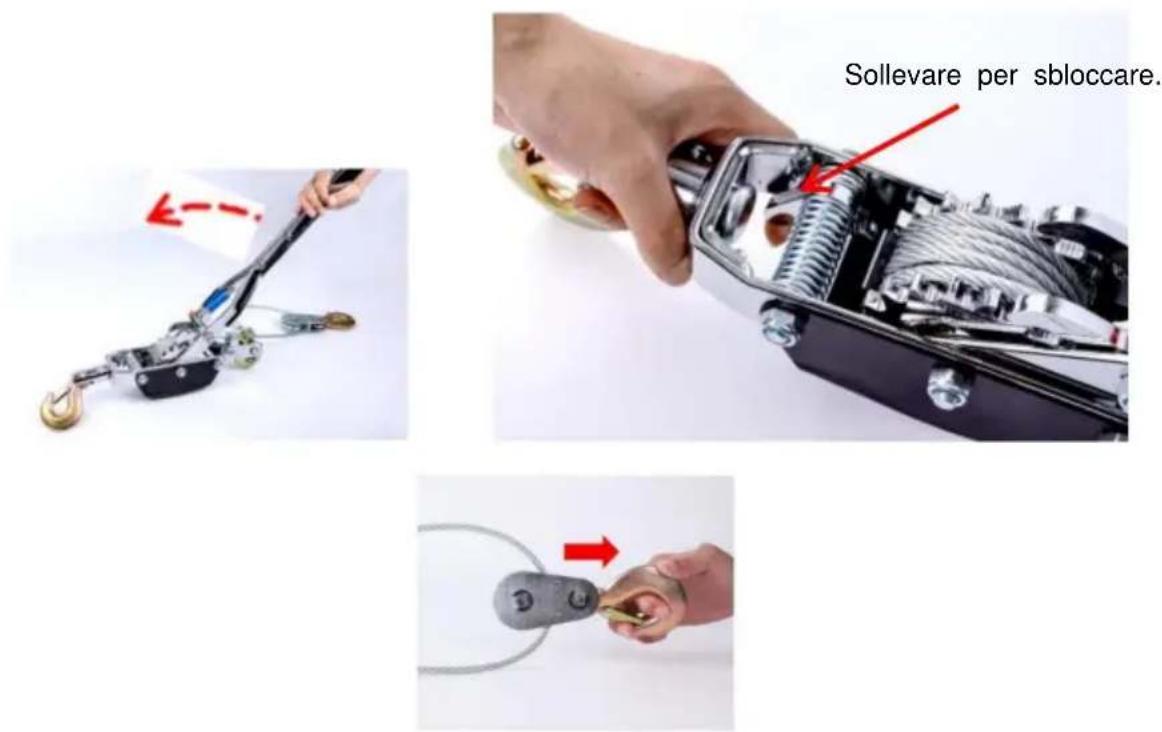

Fase 2: Girare la maniglia sul lato opposto, tenere premuto contemporaneamente il grilletto: il cavo metallico cui èssere estratto.

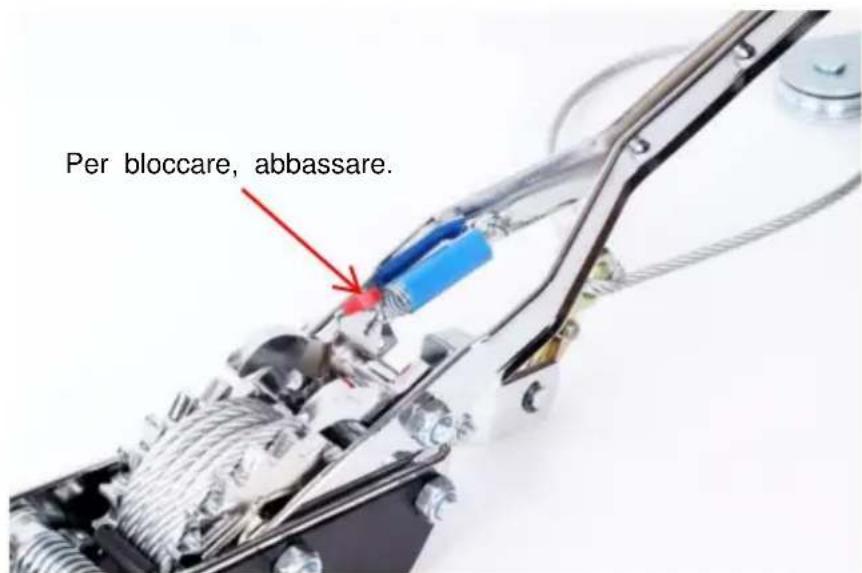

Fase 3: Reimpostare la maniglia, riportare la molla del nottolino nella posizione originale per bloccare il nottolino.

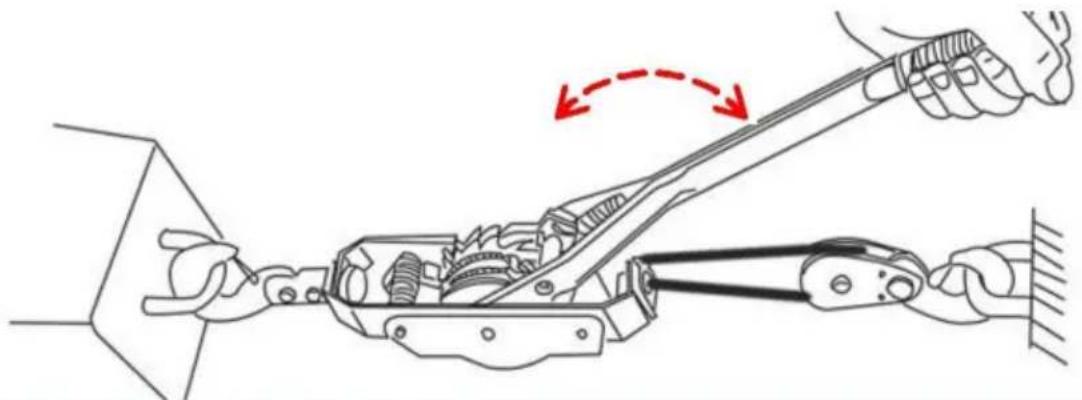

Fase 4: Il cavo metallico verra retratto quando si spinge e si tira il gestire avanti e indietro.
Nota: in caso di impilamento del cavo metallico su un lato, è possible utilizzato il dito per guidare la corda durante la retrazione.
MANUTENZIONE
- Lubricare regolarmente il cavo metallico e controllare che non vi siano segni di usura o rotture.
- Assicurarsi di pulire il prodotto con un panno asciutto dopo l'uso in ambienti aggressivi ambienti, come in caso di maltempo o in riva al mare.
- Tenere lontano dal fuoco.
