MANUALE UTENTE ZWE-BC-SS-12 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CASSETTIERA IN TESSUTO MANUALE D'uso

MODELLO: ZWE-BC-SS- 11 / ZWE-BC-SS- 12

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può causare gravi lesici

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Durante il montaggio, indossare occhiali di sicurezza omologati ANS guanti da lavoro resistenti.
3. Mantenere l'area di riunione pulita e ben illuminata.
4. Durante l'assemblea, tenere gli astanti lontani dall'area.
5. Non riunirsi se si è stanchi o sotto l'effetto di alcol, droghe o far
6. Le capacità del prodotto si applicano solo ai prodotti correttamente completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia, in grado o sostenere in modo sicuro la cassettera in tessuto.
8. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, riferimento allo schema di montaggio di questo manuale. Disimballare separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
3. Non superare i limiti specificati capacità di peso.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia in gr sostenere in modo sicuro una cassettiera in tessuto completamente carica.
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti risi allentate o danneggiate.

PARTS LIST

WARNING

● 22 Modalità dinamiche
● 20 colori statici
- Effetti molto fluidi
- Velocità regolabile
- Luminosità regolabile

• Tipo di scheda RF Remote
• Design ultra sottile
• Modalità demo dinamica Facile associazione remota
• Selezione diretta del colore

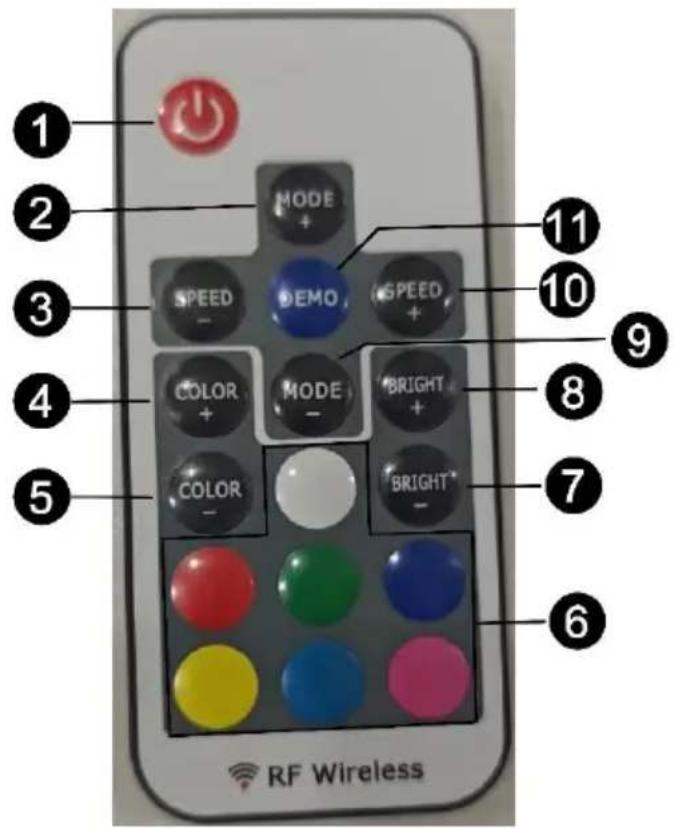

Funzioni:

1 2 3 4 5 MODE + SPEED - DEMO - SPEED + COLOR + MODE - BRIGHT + COLOR - BRIGHT* RF Wireless 6 7 8 9 10 11

1. Accensione/Standby

Premere questo tasto per accendere l'unità o passare alla modalità standby. All'accensione si accenderà automaticamente e ripristinerà lo stato precedente .

2/9. Regolazione della modalità dinamica

Passare dalla modalità colore statico alla modalità dinamica o alternare modalità dinamiche.

3/10. Regolazione dinamica della velocità

Regola la velocità di riproduzione dinamica, premi 'SPEED+' per aumentare la velocità e premere 'SPEED - ' per diminuire . L'unità p

alla modalità dinamica modalità se si preme questo tasto in modalità statico.

4/5. Regolazione colore statico

Passare dalla modalità dinamica alla modalità colore statico oppure cambiare tra colori statici.

6. Selezione diretta del colore

Tasto di scelta rapida per i colori statici. Quando si preme il colore specifico tasto, il LED riprodurrà lo stesso colore statico, i colori diret Sono incluso In 'COLORE+' E 'COLORE - ' operazione.

7/8. Regolazione della luminosità

Regola la luminosità del colore statico. Premi 'BRIGHT+' per aumentar luminosità e premere 'BRIGHT-' per diminuire. L'unità passerà alla

modalità colore statico se si preme questo tasto in modalità dinamica.

11. Modalità demo

Premendo questo tasto si passa alla modalità Demo. In modalità dem riproduce 17 modalità dinamiche in loop, ogni modalità si ripete 3 vol

Installazione :

1. Alimentazione

Questa unità accetta alimentazione da 5 V a 24 V CC. Il jack CC interno (o cavo rosso) è positivo e la guaina ( o il cavo nero ) è Assicurati inoltre che la tensione di alimentazione uguale al carico LEI

*Nota: telecomando senza batteria.

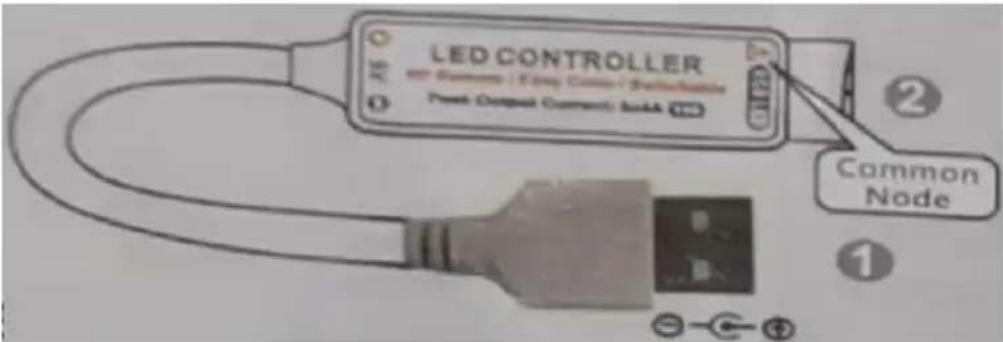

2. Uscita LED

Questa unità supporta prodotti LED con connessione ad anodo comun marchio '' indica il nodo di connessione comune . La corrente di p uscita è 4 ampere e costante massima la corrente è di 2 ampere p canale. Ridurre il carico se principale l'unità si sta surriscaldando.

ATTENZIONE! Non cortocircuitare o sovraccaricare le uscite LED, questo potrebbe portare a danni permanenti!

LED CONTROLLER Power Output Connecti Audio Common Node

Operazione :

1. Utilizzo del telecomando

Si prega di rimuovere il nastro isolante della batteria prima dell'uso. I segnale remoto wireless può passare attraverso la barriera, quindi non necessario per mirare all'unità principale durante l'uso. Per una corretta ricezione del segnale remoto, si prega di non installare il unità principi parti metalliche chiuse.

2. Associazione del nuovo telecomando

L'unità principale e quella remota sono accoppiate 1 a 1 per imposta: predefinita. Inoltre, l'unità principale può essere accoppiata a 3 telecomandi e ogni telecomando può essere abbinato a qualsiasi unità principale Per associare il nuovo telecomando, procedere come segue.

1) Scollegare l'alimentazione dell'unità principale e ricollegarla dopo S secondi.
2) Premere 'On/Off' e 'LUMINOSO-' chiave insieme in 5 secondi dopo l'accensione. Dopo questa operazione, l'unità principale riconoscerà il nuovo telecomando .

3. Modalità di associazione remota gratuita

In alcuni casi specifici , potrebbe essere necessario associare l'unità principale a qualsiasi telecomando. Si prega di eseguire i seguenti passaggi gratuitamente modalità di associazione remota:

1) Scollegare l'alimentazione dell'unità principale e ricollegarla dopo 5 secondi.
2) Premere 'ON/OFF' e 'MODE+' chiave insieme in 5 secondi dopo l'accensione. Dopo questa operazione l'unità principale riconoscerà qualsiasi telecomando . Per associare nuovamente l'unità principale a

specifico telecomando, ripetere l' operazione "Associazione nuovo telecomando".

4. Cambia colore di uscita Sequenza

La sequenza predefinita del segnale di uscita del controller è Comune-Verde-Rosso-Blu. Se l'applicazione L E D è diversa sequenza cavi, i tasti colore diretti non corrisponderanno al LED colore . Nel ir questo caso, l'utente può regolare la sequenza del segnale di uscita seguenti passaggi:

1) Scollegare l'alimentazione dell'unità principale e ricollegarla dopo 5 secondi.
2) Premere contemporaneamente i tasti 'ROSSO' e 'BLU' entro 5 secondi accendere. Con questa operazione la sequenza di output cambierà tra possibili combinazioni. La sequenza verrà memorizzata e non cambierà fino alla successiva operazione.

FCC INFORMATION

ATTENZIONE : Cambiamenti o modifiche non espressamente approvati dal soggetto responsabile la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamer soggetto a quanto segue due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla par responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizza l'apparecchiatura.

NOTA: questa apparecchiatura è stata testata e ritenuta conforme ai limiti per dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Q

limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa unità genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformit istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere una o più delle seguen misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa di corrente appartenente a un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

PRODUCT PARAMETER

Modello	ZWE-BC-SS- 11	ZWE-BC-SS- 12
Prese	Modello : 02-03-22125 V CA, 12 A, 601500W	M odello: JN02-0 0 -220~ 250 V CA, 50HzMassimo 16A
Porta USB	5 V CC , massimo; Massimo 10 W.	5 V CC , massimoA, Massimo 10,5 W
Colore	Bianco
Peso di carico sicuro	5 kg/griglia ( grande ) e 2,5 kg /griglia (p
Dimensioni del prodotto	1200*300*720mm
Telecomando LED
Modalità dinamica	22 modalità
Colore statico	20 colori
Grado PWM	256 livelli
Grado di luminosità	5 livelli
Grado di velocità	10 livelli
Modalità demo	Sì
Selezione diretta del colore	Sì
Colore di uscita commutabile	Sì, 6 opzioni
Tensione di lavoro	CC 5~24V
Corrente di uscita	3x4A picco, 3x2A costante
Frequenza remota	433,92 MHz

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
