BEDIENUNGSANLEITUNG ZWE-BC-SS-12 Vevor

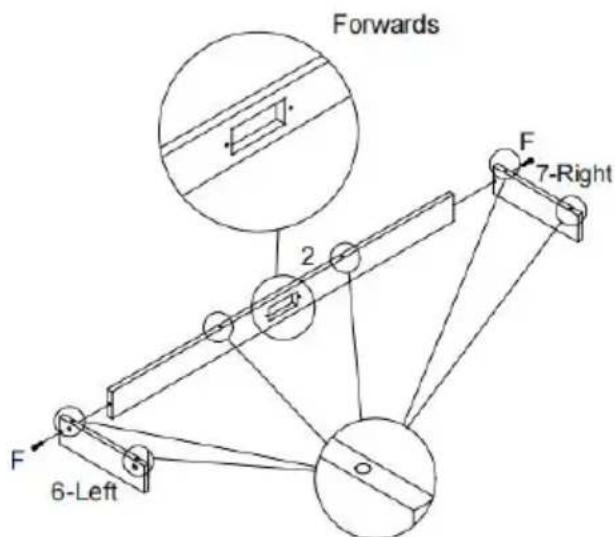

Backwards 10 10 10 10 8 11 12 B B B B 9

B M6X23 X4

4

Technisch Support und E-Garantie-Zertifikat

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage nur gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-geprüfte Schutzbrille ur robuste Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Kommode auf einer flachen, ebenen, harten und glatten Oberfläche, der sie sicher stehen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen S alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie

Vorsichtsmaßnahmen treffen

1. SETZEN ODER STELLEN SIE SICH NICHT AUF DIESEN GEGENSTAND.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit in der Nähe dieses Artikels zu spielen.
3. Überschreiten Sie nicht die angegebenen Gewichtskapazitäten.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die eine voll beladene Kommode mit Stoffschublade sichetragen kann.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose ode

BEWAHREN SIE DIESES HANDBUCH AUF

PARTS LIST

WARNING

Backwards 10 10 10 10 8 11 12 B B B B 9

B M6X23 X4

4

● 22 dynamische Modi
● 20 statische Farben
- Sehr sanfte Effekte
● Geschwindigkeit einstellbar
● Helligkeit einstellbar
● Kartentyp RF-Fernbedienung

• Ultraflaches Design
  ● Dynamischer Demo-Modus Einfaches Koppeln per Fernbedienung
• Direkte Farbauswahl

Funktionen:

1 2 3 4 5 MODE + SPEED - DEMO - SPEED + COLOR + MODE + BRIGHT + COLOR - BRIGHT - RF Wireless 11 10 9 8 7 6

1. Einschalten/Standby

Drücken Sie diese Taste, um das Gerät einzuschalten oder in den Standby-Modus zu wechseln. Beim Einschalten wird es automatisch eingeschaltet und in den vorherigen Status zurückversetzt.

2/9. Dynamischer Modus anpassen

Wechseln Sie von der statischen Farbe in den dynamischen Modus of wechseln Sie zwischen dynamische Modi .

3/10. Dynamische Geschwindigkeitsanpassung

Passen Sie die dynamische Wiedergabegeschwindigkeit an. Drücken Sie

„SPEED+“, um die Geschwindigkeit zu erhöhen und drücken Sie „SPI -“, um die Geschwindigkeit zu verringern. Das Gerät wechselt in d dynamischen Modus: Wenn Sie diese Taste im statischen Farbmodus drücken.

4/5. Statische Farbanpassung

Wechseln Sie vom dynamischen in den statischen Farbmodus oder zwischen statischen Farben.

6. Direkte Farbauswahl

Tastenkombination für statische Farben. Wenn Sie die gewünschte Fa drücken, Taste, LED wird die gleiche statische Farbe spielen, Die di Farben Sind Inklusive In 'FARBE+' Und 'FARBE-' Betrieb.

7/8. Helligkeit anpassen

Passen Sie die statische Farbhelligkeit an. Drücken Sie 'BRIGHT+' zur Steigerung Helligkeit und drücken Sie „BRIGHT-“ zum Verringern. Das Gerät wechselt in den statischen Farbmodus, wenn Sie diese Taste dynamischen Modus drücken.

11. Demo-Modus

Durch Drücken dieser Taste wird in den Demo-Modus gewechselt. Im Demo-Modus spielt 17 dynamische Modi in einer Schleife ab, jeder M wird dreimal wiederholt.

Installieren :

1. Stromversorgung

Dieses Gerät akzeptiert DC 5V bis 24V Stromversorgung. Die DC-Bucl Innenpol (oder rotes Kabel) ist positiv und die Hülse (oder das schw Kabel) ist negativ. Stellen Sie außerdem sicher, dass die Versorgungsspannung dasselbe wie die LED-Last.

\*Hinweis: Fernbedienung ohne Batterie.

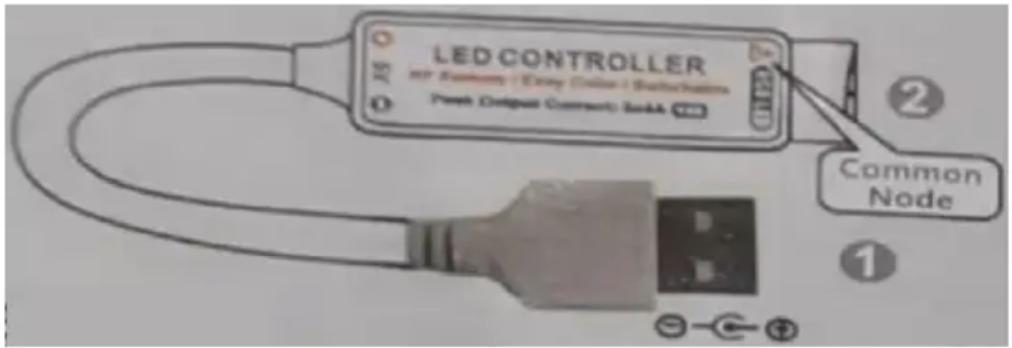

2.LED-Ausgang

Dieses Gerät unterstützt LED-Produkte mit gemeinsamer Anode. Die Markierung ' ' gibt den gemeinsamen Verbindungsknoten an . Der Spitzenausgangsstrom beträgt 4 Ampere und maximale Dauer Strom beträgt 2 Ampere pro Kanal. Bitte reduzieren Sie die Last, wenn Hau Gerät ist überhitzt.

ACHTUNG! Die LED-Ausgänge nicht kurzschließen oder überlasten, Dies kann kann zu bleibenden Schäden führen!

1. Verwenden der Fernbedienung

Bitte ziehen Sie vor der Verwendung das Isolierband von der Batterie. Die RF Das Signal der drahtlosen Fernbedienung kann durch die Barge gelangen, so dass es nicht notwendig beim Betrieb auf die Haupteinanzielen. Für einen ordnungsgemäßen Empfang des Fernbedienungssignals installieren Sie bitte nicht die Hauptgerät in geschlossenen Metallteilen.

2. Neue Fernbedienung koppeln

Die Fernbedienung und die Haupteinheit sind standardmäßig 1 zu 1 gepaart. Darüber hinaus kann die Haupteinheit mit 3 Fernbedienungen gepaart werden und jede Fernbedienung kann mit jeder Haupteinheit gekoppelt werden Führen Sie zum Koppeln der neuen Fernbedienung folgenden Schritte aus.

1) Trennen Sie das Hauptgerät vom Stromnetz und stecken Sie es n Sekunden wieder ein.
2) Drücken Sie „Ein/Aus“ und, BRILLE-‘ Schlüssel zusammen in 5 Sekunden nach dem Einschalten. Nach diesem Vorgang erkennt das Hauptgerät die neue Fernbedienung.

3. Kostenloser Remote-Pairing-Modus

In einigen speziellen Fällen muss das Hauptgerät möglicherweise gekoppelt werden zu allen Fernbedienungen. Bitte führen Sie die folgenden Schritte kostenlos durch Fernkopplungsmodus:

1) Trennen Sie das Hauptgerät vom Stromnetz und stecken Sie es n Sekunden wieder ein.

2) Drücken Sie „ON/OFF“ und „MODE+“. Schlüssel zusammen in 5 Sekunden nach dem Einschalten. Nach diesem Vorgang erkennt das Hauptgerät alle Fernbedienung. Um das Hauptgerät wieder mit bestimmten Fernbedienung, wiederholen Sie bitte den Vorgang „Neue Fernbedienung koppeln“.

4. Schalterausgangsfarbe Sequenz

Die Standard-Ausgangssignalfolge des Controllers ist

Common-Grün-Rot-Blau. Wenn die LED - Anwendung in verschiedenen Kabelreihenfolge, die direkten Farbtasten stimmen nicht mit der LED überein Farbe. In In diesem Fall kann der Benutzer die

Ausgabesignalsequenz anpassen mit folgenden Schritten:

1) Trennen Sie das Hauptgerät vom Stromnetz und stecken Sie es n Sekunden wieder ein.
2) Drücken Sie die Farbtasten „ROT“ und „BLAU“ gleichzeitig 5

Sekunden nach einschalten. Bei diesem Vorgang wechselt die

Ausgabesequenz zwischen sechs möglichen Kombinationen. Die Sequen: wird gespeichert und es wird sich vor dem nächsten gleichen Vorgang nicht ändern.

FCC INFORMATION

ACHTUNG : Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden Bei Nichtbeachtung erlischt die Berechtigung des Benutzers zum Betrieb des Geräts!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen.

WARNUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die

Berechtigung des Benutzers zum Betrieb des Geräts erlöschen.

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen be einer Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu schädlichen Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädlich Störungen des Radio- oder Fernsehempfangs verursacht, können eine oder mehrere der folgenden Maßnahmen ergriffen werden:

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Empfänger.
• Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio-/Fernsehtechniker.

PRODUCT PARAMETER

Modell	ZWE-BC-SS- 11	ZWE-BC-SS- 12
Steckdosen	Modell : JN02-03-22125 VAC, 12 A, 601500 W	Modell : JN02-0 0 -220~ 250VAC , 50 HzMax. 16A
USB-Anschluss	5VDC , Max. 2A, Max. 10W	V DC , max. 2,1 Max. 10,5 W
Farbe	Weiß
Sicheres Ladegewicht	5 kg/Gitter (groß ) und 2,5 kg /Gitter (kl)
Produktgröße	1200 x 300 x 720 mm

LED-Fernbedienung
Dynamischer Modus	22 Modi
Statische Farbe	20 Farben
PWM-Klasse	256 Level
Helligkeitsgrad	5 Stufen
Geschwindigkeitsklasse	10 Stufen
Demo-Modus	Ja
Direkte Farbauswahl	Ja
Ausgabefarbe umschaltbar	Ja, 6 Optionen
Betriebsspannung	Gleichstrom 5 bis 24 V
Ausgangsstrom	3x4A Spitze, 3x2A konstant
Remote-Frequenz	433,92 MHz

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.
