MANUALE UTENTE WP3020 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

BOX DI CARICO SUL TETTO

MODELLO: WP3005/WP3020/WP3001/WP3027/WP3023

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOX DI CARICO SUL TETTO

MODELLO: WP3005/WP3020/WP3001/WP3027/WP3023

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE

AVVERTIMENTO:

SI PREGA DI LEGGERE E COMPRENDERE TUTTI I DETTAGLI PRIMA MONTAGGIO E UTILIZZO DEL BOX DA TETTO.

1. Non è consigliabile installare e smontare ripetutamente dopo l'installazione il box da tetto. Controllare regolarmente che tutti i bulloni e i dadi siano integri bloccato. Dopo aver percorso 50 chilometri, è necessario scendere dall'auto per controllare solidità dell'attrezzatura.
2. Quando si installa il bagagliaio del veicolo, fare attenzione a non farlo avere la situazione mostrata nella figura sopra.
3. Non adatto all'uso da parte dei bambini.
4. Non modificare questo prodotto da soli.

Salva le istruzioni.

PARAMETRI DEL PRODOTTO

Modello	Colore	Volume di carico	Peso Limite	Peso dell'oggetto
WP3005	Nero	8 piedi cubi	165	26 libbre
WP3020	Nero	11 piedi cubi	165	33 libbre
WP3001	Nero	14 piedi cubi	165	34 libbre
WP3027	Nero		165	44 libbre18 piedi cubi
	Nero	22 piedi cubiWP3023	165	46 libbre

ELENCO PARTI

Quando si disimballa il prodotto, assicurarsi che le parti elencate di seguito siano incluse e ispezionare attentamente per eventuali danni che potrebbero essersi verificati durante il trasporto. Non tentare di assemblare o utilizzare il prodotto se qualche parte è mancante o danneggiata.

NO	IMMAGINE	NOME DELLA PARTE	QUANTITÀ
ÿ		Scatola di carico	1
ÿ		Vite a forma di U	4
ÿ		Noce	8
ÿ		Cuscino	4
ÿ		Cinghia	2
ÿ		Fissatore della cinghia	4
ÿ		Chiave	2
ÿ		Foca	2/4
Nota: la quantità di guarnizioni: WP3005/WP3020/WP3001 è di 2 pezzi \WP3027/WP3023 è di 4 pezzi.

METODI DI INSTALLAZIONE

ATTENZIONE: Precauzioni per l'installazione:

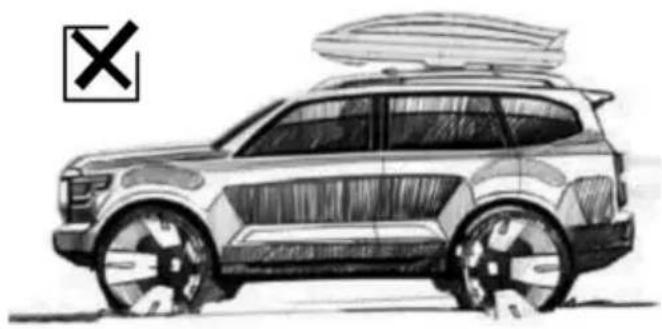

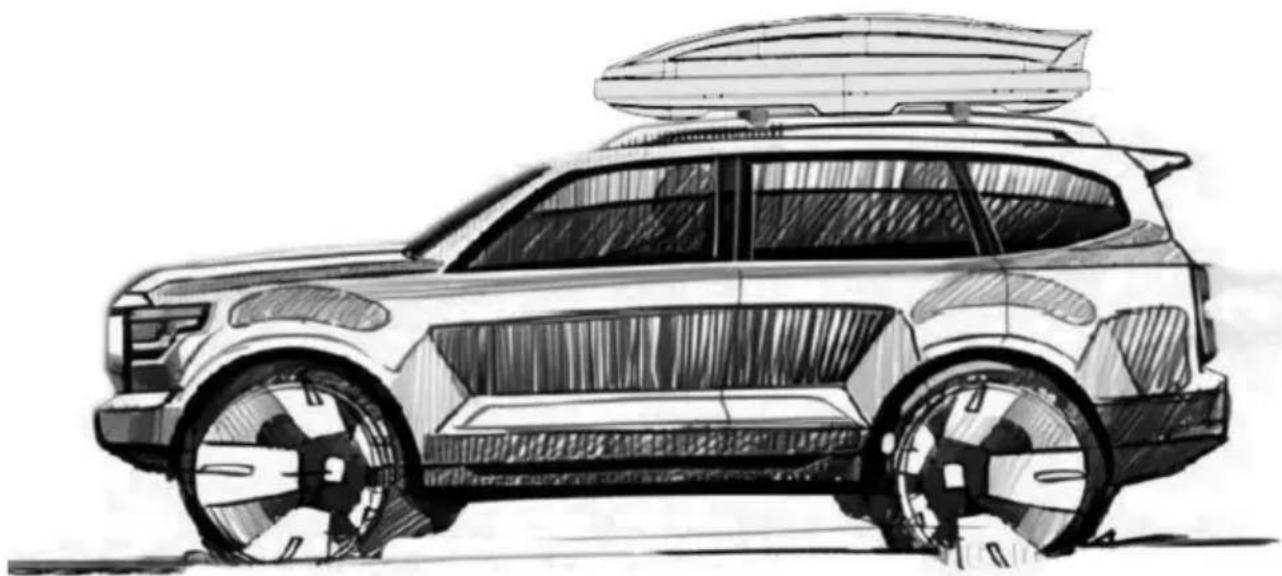

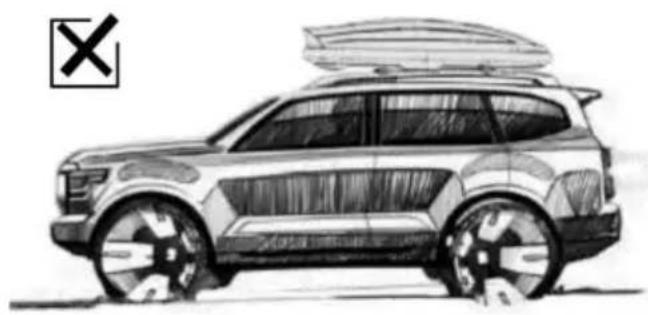

Box da tetto anteriore alto e posteriore basso/anteriore basso e posteriore alto.

Le posizioni anteriore e posteriore del box da tetto sono invertite.

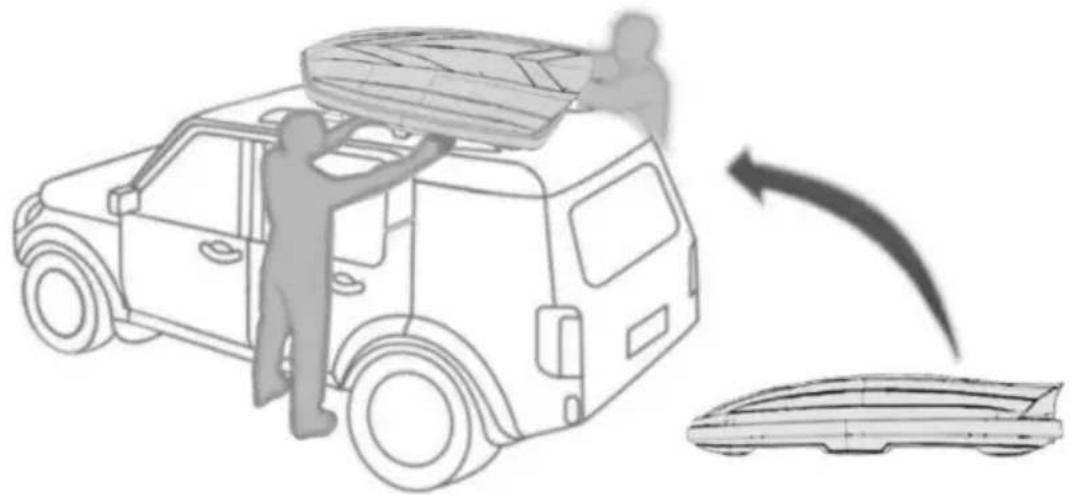

Passaggio 1: due persone lavorano insieme per posizionare leggermente la valigia sul tetto dell'auto, regolare la posizione della barra trasversale in base alla posizione del foro sul fondo della valigia e regolarla in una posizione adatta.

Passaggio 2: aprire la valigia e agganciare le 4 viti a forma di U sul fondo della barra trasversale per collegare la valigia.

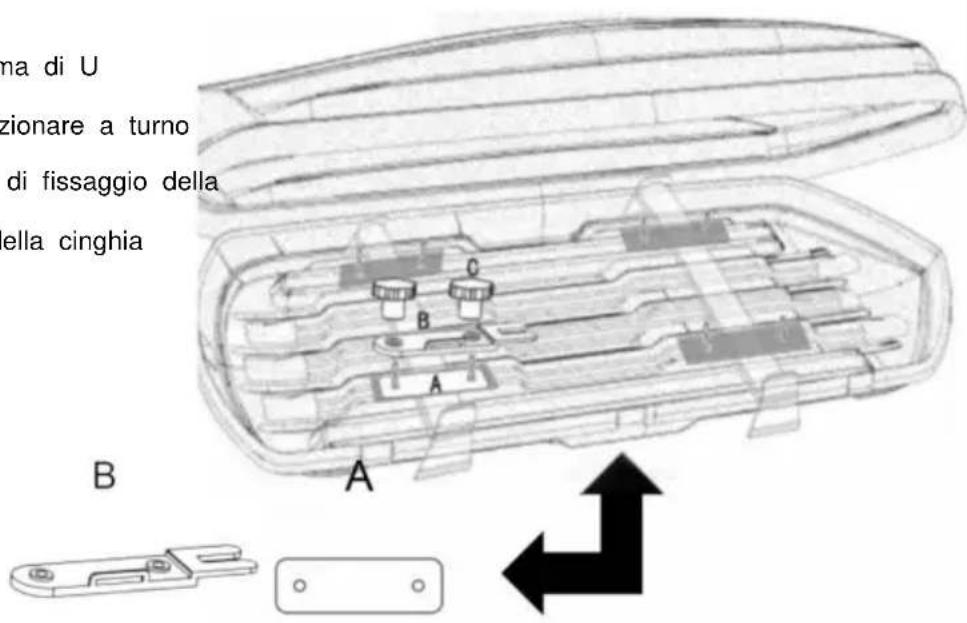

3: sulle viti sporgenti a forma di U all'interno della valigia, posizionare a turno ciascun tampone e le parti di fissaggio della cinghia (i fori di fissaggio della cinghia sono rivolti verso l'interno).

ma di U zionare a turno di fissaggio della ella cinghia B A

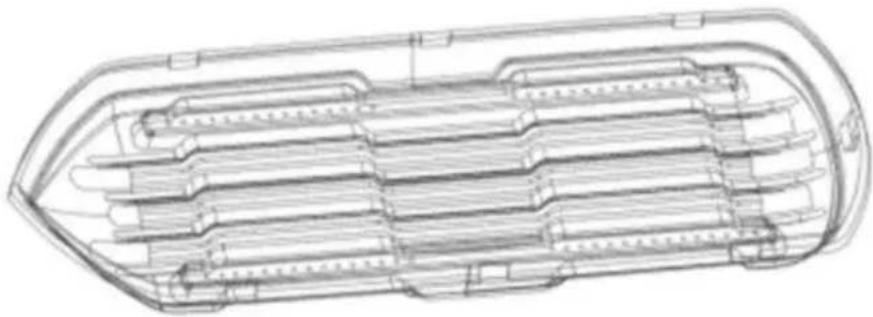

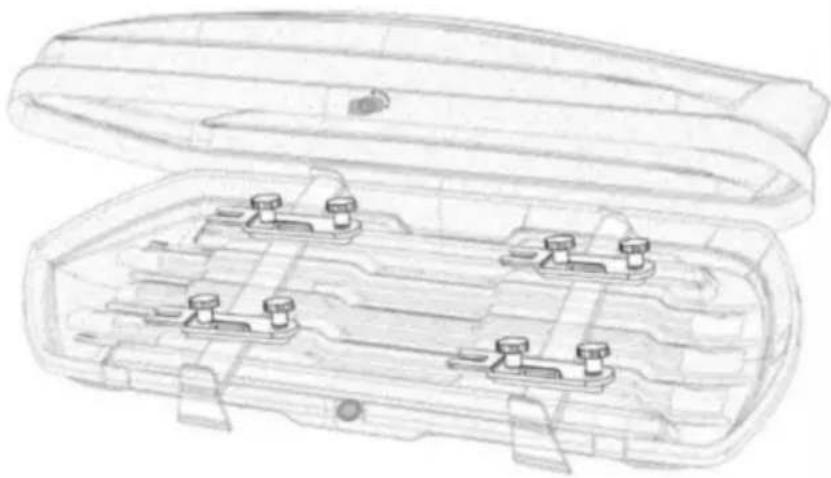

Passaggio 4:

Utilizzare 8 dadi per bloccare il

Viti a forma di U a loro volta, e i dadi e le viti

entrambe le parti devono essere mantenute bilancia.

Attacca il sigillo sul all'interno della valigia al buco in

fondo per sigillatura e impermeabilizzazione.

Fissazione laterale Fissazione incrociata Fissazione longitudinale

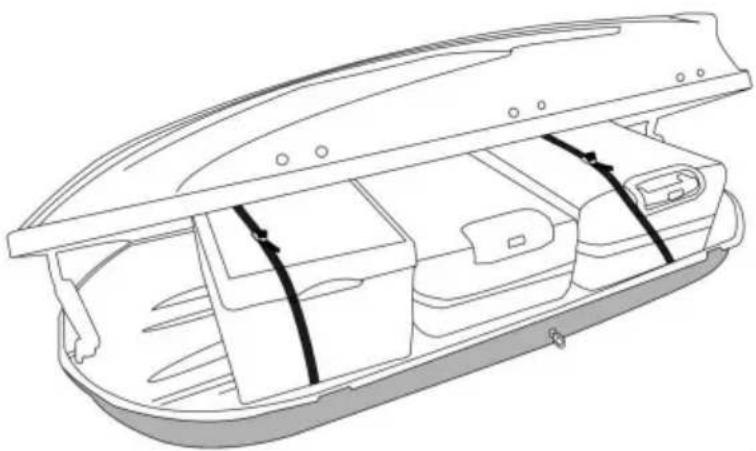

Passaggio 6:

1. Le cinghie vanno fatte passare dal basso verso l'alto superiore per fissare i bagagli.
2. Per fissare il bagaglio, premere il bagaglio e tirare l'estremità della cinghia verso l'esterno.
3. Ciascuna cinghia deve passare attraverso due elementi di fissaggio corrispondenti.
