MANUALE UTENTE C09-4 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTAPACCHI PER KAYAK

MODELLO:C09-2 / C09-4

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

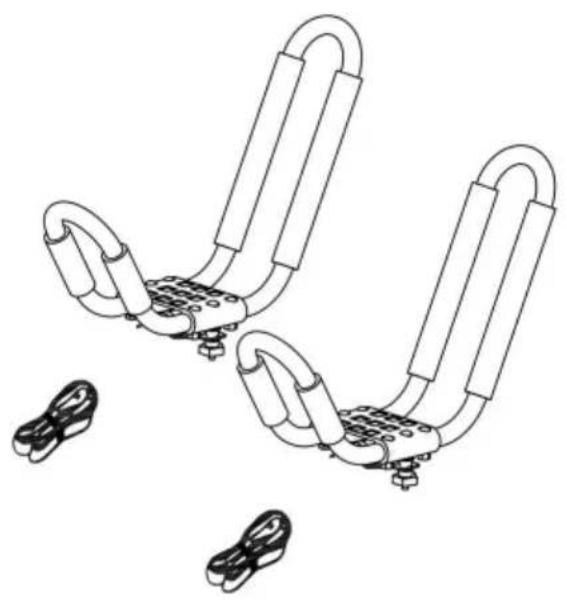

PORTAPACCHI PER KAYAK

C09-2 C09-4

*Suggerimento: per poter essere utilizzata la tua auto deve avere un portapacchi.

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro pr

AVVERTIMENTO:

ÿ Leggere e comprendere l'intero manuale prima di assemblare, installare, funzionamento o manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare morte, lesioni personali o danni a beni di valore.

ÿ Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) durante l'utilizzo questo prodotto. Utilizzare corde e ancoraggi per tenere saldamente in posizione tutto il carico. ÿ Non sovraccaricare il portapacchi. Non superare mai la capacità di peso massima di 150 libbre.

ÿ Prima e dopo ogni utilizzo, verificare che tutto l'hardware sia ben saldo assicurato. Ispezionare regolarmente eventuali danni. Se si riscontrano sfilacciamenti o distorsioni, interrompere immediatamente l'uso. ÿ

Prima assicurarsi che il motore del veicolo sia spento, con il freno di stazionamento inserito caricare o scaricare il portapacchi per kayak. ÿ Non utilizzare

in alcun modo per sostenere o trattenere il peso di persone o animali. ÿ Usare il buon senso quando si lavora. Rimani vigile e concentrato durante l'impostazione

su e utilizzando il portapacchi per kayak. Non lavorare mai sotto l'influenza di alcol, droghe o farmaci. ÿ Durante il

montaggio e l'utilizzo del portapacchi per kayak, mantenere pulita l'area di lavoro e ben illuminato. Tenere gli spettatori e i bambini lontani dall'area di lavoro

ÿ PERICOLO DI SOFFOCAMENTO -- Piccole parti. Non per bambini sotto i 3 anni.

CONSERVARE QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

Modello	C09-2 C09-4
Materiale	Acciaio legato	Acciaio legato
Colore	Nero	Nero
Capacità di carico	150 libbre 150 libbre
Quantità parte	2 impostati	4Imposti

ELENCO PARTI

Quando si disimballa il prodotto, verificare che le parti elencate di seguito lo siano incluso e ispezionare attentamente per eventuali danni che potrebbero essersi verificati durante transito. Se qualche parte manca o è danneggiata, non tentare di assemblare o utilizzare il Prodotto.

NO	IMMAGINE	NOME DELLA PARTE	C09-2	C09-4
1		Portatore A	2 PEZZI 4	PEZZI
2		Portatore B	2 PEZZI 4	PEZZI
3		Staffa	2 PEZZI 4	PEZZI
4		Dado in plastica M8	4 PEZZI 8	PEZZI
5		Rondella elastica M8	4 PEZZI 8	PEZZI
6		Bullone portante M8 x 80 4	PEZZI 8 PEZZI
7		Bullone portante M8 x 35	4 PEZZI 8	PEZZI
8		Dado Antiallentamento M8 4 PZ 8 PZ
9		Dado M8	4 PEZZI 8	PEZZI
10		Vincolare	2 PEZZI 4	PEZZI
11		Rondella M8	2 PZ 24 PZ
12		Chiave S14 1 PZ 1 PZ

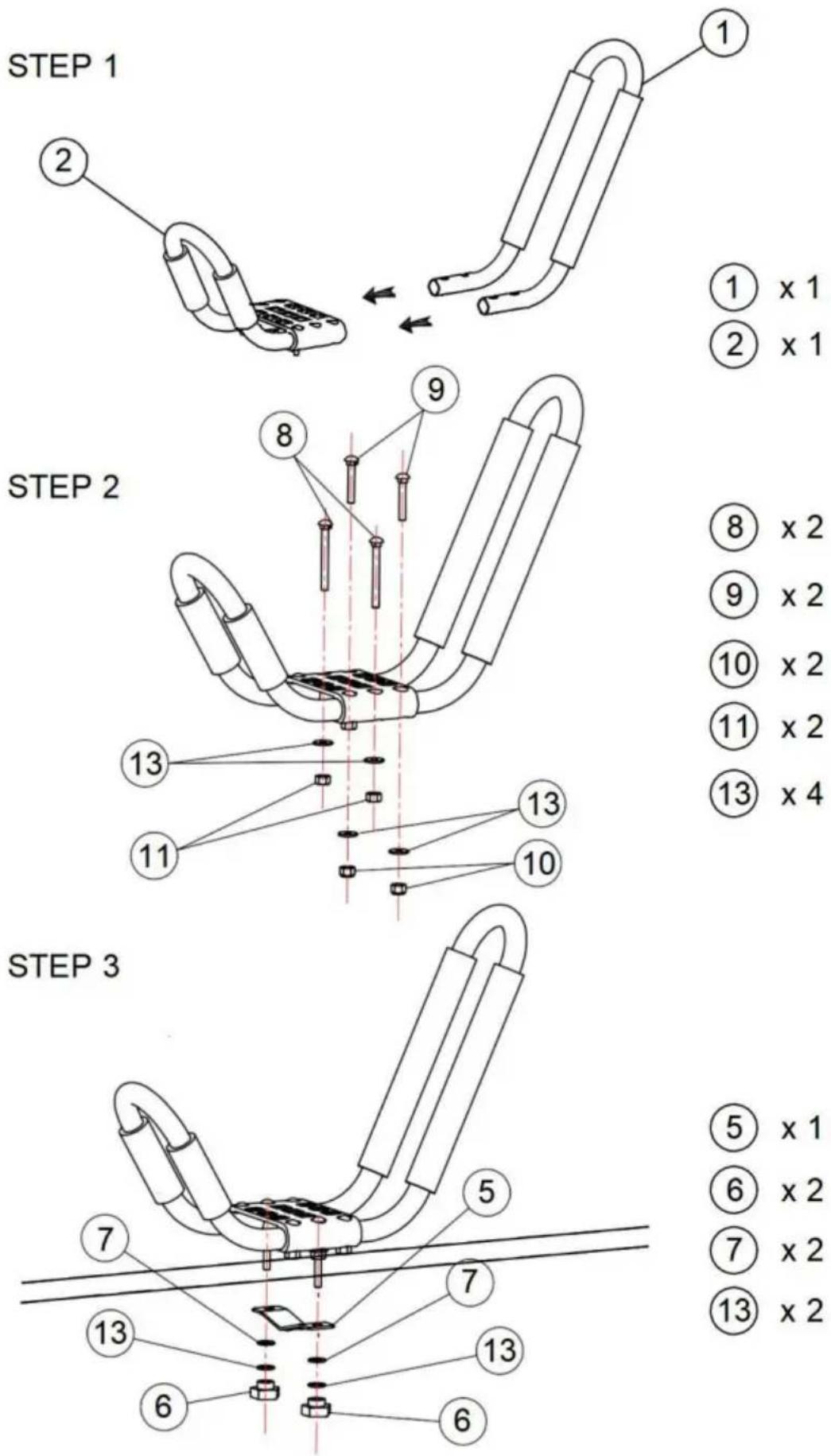

ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO

① x 1
② x 1
⑧ x 2
⑨ × 2
⑩ × 2
⑪ x 2
⑬ x 4
⑤ x 1
⑥ x 2
⑦ × 2
⑬ × 2

PASSO 4

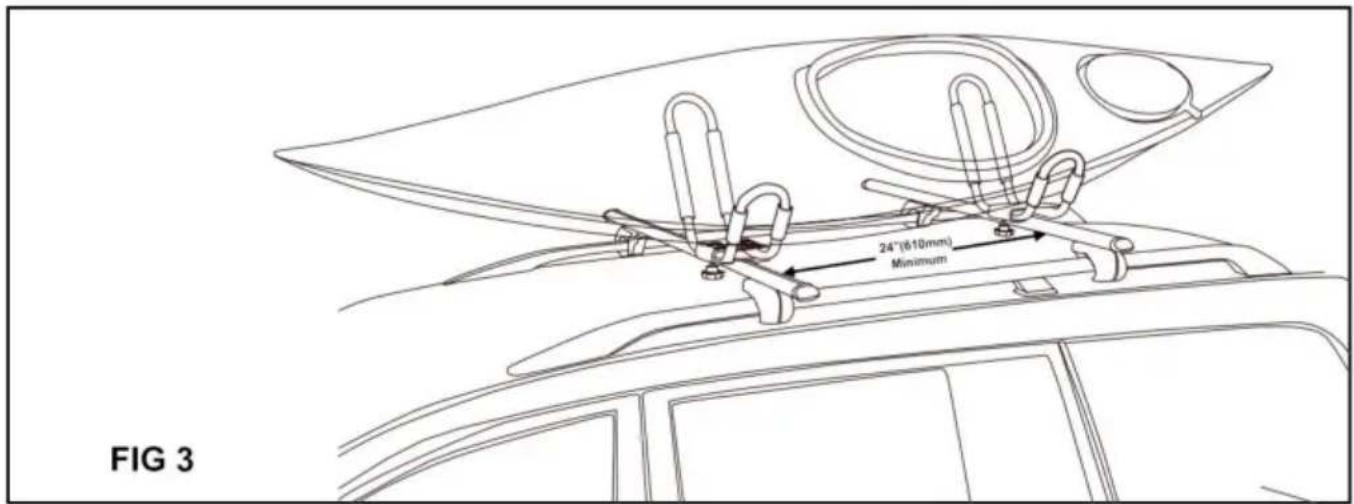

Con l'aiuto di un'altra persona, carica il kayak sul tetto dell'auto e centralc tra le due culle a J. Assicurati che la cabina di pilotaggio sia rivolta verso di te. Vedere la figura 3.

24"(610mm) Minimum FIG 3

FASE 5

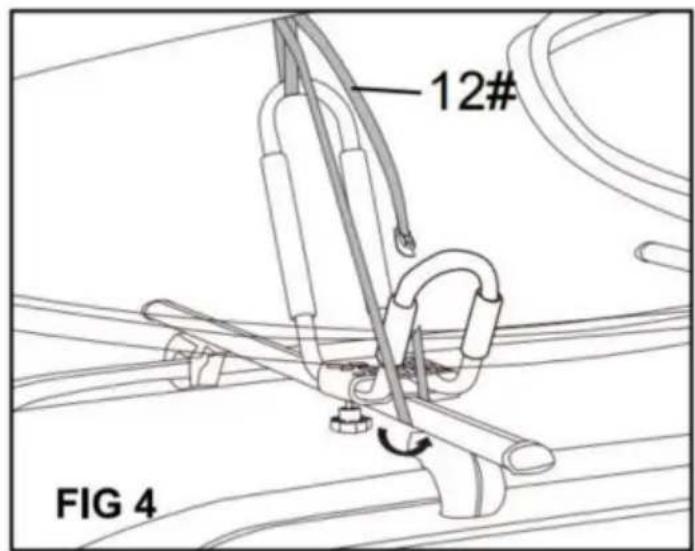

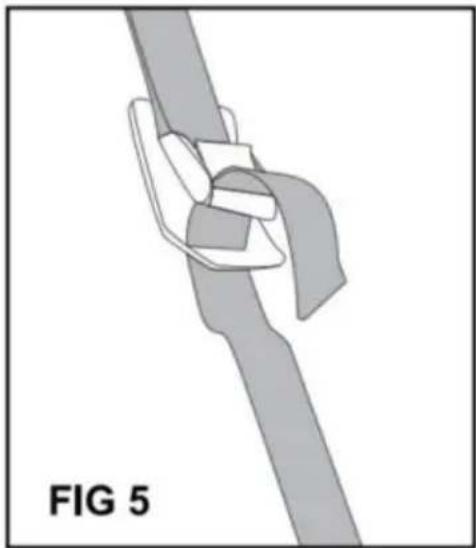

Far passare l'estremità libera della cinghia (12#) attorno alla parte superiore dei bracci più lunghi della base a J. Tirare e far passare sia l'estremità della fibbia che l'estremità libera della cinghia (12#) sul kayak. Tirare verso il basso l'estremità libera della cinghia (12#) finché l'estremità della fibbia non si trova a metà del lato del kayak. Infilare l'estremità libera della cinghia (12#) verso il basso e sotto la barra trasversale. Vedere la figura 4 Premere la fibbia e inserire l'estremità libera attraverso la fibbia. Tirare verso il basso l'estremità libera per raccogliere la cinghia in eccesso ed evitare che svolazzi al vento. Ripetere i passaggi 2 e 3 per l'altra base J

12# FIG 4
