MANUALE UTENTE Velaire Slim Klarstein

Piano cottura a induzione

Inductiekookplaat

10047417

La ringraziamo per aver acquistato questo dispositivo. La invitiamo a leggere attentamente le seguenti istruzioni e a seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni causati dalla mancata osservanza delle istruzioni e da un uso improprio. Scansionare il codice QR per accedere al manuale d'uso più recente e a maggiori informazioni sul prodotto.

Scheda dei dati del prodotto 116

Avvertenze di sicurezza 117

Istruzioni per l'uso e la manutenzione 118

Principio di funzionamento 120

Descrizione del prodotto 121

Installazione 122

Utilizzo 127

Tutela del dispositivo 132

Linee guida per la cottura 133

Pulizia e manutenzione 135

Risoluzione dei problemi 137

Avviso di smaltimento 141

Produttore 141

DATI TECNICI

Numero dell'articolo 1	10047417
Alimentazione 220-240	V ~ 50 Hz
Potenza complessiva 5	500 W

SCHEDA DEI DATI DEL PRODOTTO

	Simbolo Valore Unità
Identificazione del modello	10047417
Tipo di piano cottura Piano cottura da incasso
Numero di zone e/o aree di cottura		3
Tecnologia di riscaldamento (zone e aree di cottura a induzione, zone di cottura radianti, piastre solide)	Zona di cottura a induzione
Per zone o aree di cottura circolari: diametro della superficie utile per zona di cottura riscaldata elettricamente, arrotondato ai 5 mm più vicini	∅	SinistraCentralePosteriore	181418	cm
Per zone o aree di cottura non circolari: lunghezza e larghezza della superficie utile per zona o area di cottura riscaldata elettricamente, arrotondato ai 5 mm più vicini	LunghezzaLarghezza			cm
Consumo di energia per zona o area di cottura calcolato per kg	ECElettricoPiano cottura	SinistraCentralePosteriore	184189184	Wh/kg
Consumo di energia per il piano cottura calcolato per kg	ECElettricoPiano cottura	186 Wh/kg

AVVERTENZE DI SICUREZZA

Pericolo di scosse elettriche

• Scollegare il dispositivo dall'alimentazione prima di eseguire qualsiasi intervento di manutenzione o riparazione.
• Il collegamento a un buon impianto di messa a terra è essenziale e obbligatorio.
• Le modifiche al sistema di cablaggio domestico devono essere effettuate solo da un elettricista qualificato La mancata osservanza di questa avvertenza può provocare scosse elettriche o morte.

ATTENZIONE

Rischio di lesioni! I bordi del pannello sono taglienti. La mancata osservanza di questa precauzione può provocare lesioni o tagli.

Istruzioni generali

• Leggere attentamente queste istruzioni prima di installare o utilizzare questo dispositivo.
• Su questo dispositivo non devono mai essere posizionati materiali o prodotti combustibili.
• Si prega dimettere queste informazioni a disposizione del responsabile dell'installazione del dispositivo, in quanto potrebbero ridurre i costi di installazione.
• Per evitare rischi, questo dispositivo deve essere installato secondo le presenti istruzioni.
• L'installazione e la messa a terra di questo dispositivo devono essere eseguite esclusivamente da personale qualificato.
• Questo dispositivo deve essere collegato a un circuito con un interruttore di isolamento integrato che garantisca il distacco completo dall'alimentazione.
• L'errata installazione del dispositivo potrebbe invalidare qualsiasi garanzia o richiesta di risarcimento.
• Questo dispositivo può essere utilizzato da bambini di età pari o superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, qualora siano supervisionate o abbiano ricevuto istruzioni sull'uso sicuro del dispositivo e comprendano i rischi connessi.
• I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.
• Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal servizio di assistenza o da una persona qualificata, per evitare pericoli.

AVVERTENZA

Rischio di scosse elettriche! Per ridurre il rischio di scosse elettriche, spegnere immediatamente il dispositivo se la superficie (piano cottura in vetroceramica o materiale simile che protegge le parti sotto tensione) è crepata.

• Gli oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere appoggiati sulla superficie del piano cottura perché possono surriscaldarsi.
• Non utilizzare un pulitore a vapore per pulire il piano cottura.
• Il dispositivo non è destinato ad essere azionato tramite un timer esterno o un sistema di controllo a distanza separato.
• Il processo di cottura deve essere supervisionato. Un processo di cottura a breve termine deve essere supervisionato costantemente.
• Non lasciare mai il dispositivo incustodito durante la cottura, poiché in particolare la cottura con olio o grasso può essere pericolosa e provocare un incendio. Non tentare mai di spegnere un incendio di grasso con l'acqua! Spegnere invece il dispositivo e coprire la fiamma con una coperta antincendio o il coperchio di una pentola.

AVVERTENZA

Rischio di incendio! Non riporre oggetti sulle superfici di cottura, eccetto pentole e padelle.

ISTRUZIONI PER L'USO E LA MANUTENZIONE

Pericolo di scosse elettriche

• Non cucinare su un piano cottura rotto o crepato. Se il piano cottura dovesse rompersi o creparsi, scollegare immediatamente il dispositivo dalla rete elettrica (interruttore a parete) e rivolgersi a un tecnico qualificato.
• Prima di procedere alla pulizia o alla manutenzione, spegnere il piano cottura e staccare la spina. La mancata osservanza di questa avvertenza può provocare scosse elettriche o morte.

Pericolo per la salute

• Questo dispositivo è conforme alle norme di sicurezza elettromagnetica. Tuttavia, i portatori di pacemaker cardiaci o di altri impianti elettrici (come le pompe per l'insulina) devono consultare il proprio medico o il produttore dell'impianto prima di utilizzare questo dispositivo, per assicurarsi che i loro impianti non vengano influenzati dal campo elettromagnetico.

- La mancata osservanza di questa avvertenza può provocare la morte.

ATTENZIONE

Rischio di ustioni! Durante l'uso, le parti accessibili di questo dispositivo possono diventare sufficientemente calde da provocare ustioni. Non lasciare che il corpo, gli indumenti o qualsiasi altro oggetto che non sia una pentola adatta entrino in contatto con il vetro a induzione finché la superficie non è fredda.

• Tenere lontani i bambini.
• I manici delle pentole possono essere caldi al fatto. Controllare che i manici delle pentole non sporgano su altre zone di cottura accese.
• Tenere i manici fuori dalla portata dei bambini.
• La mancata osservanza di questa indicazione può provocare ustioni e scottature.

AVVERTENZA

Pericolo di lesioni! La lama affilata di un raschietto per piani cottura viene esposta quando il coperchio di sicurezza è aperto. Utilizzare con estrema attenzione e conservare sempre in modo sicuro e fuori dalla portata dei bambini. La mancata osservanza di questa precauzione può provocare lesioni o tagli.

Istruzioni generali

• Non lasciare mai il dispositivo incustodito durante l'uso. Il traboccamento può provocare fumo e fuoriuscite di grasso che possono incendiarsi.
• Non utilizzare mai il dispositivo come superficie di lavoro o di stoccaggio.
  • Non lasciare mai oggetti o utensili sul dispositivo.
• Non poggiare o lasciare oggetti magnetizzabili (ad es. carte di credito, schede di memoria) o apparecchiature elettroniche (ad es. computer, lettori MP3) nelle vicinanze del dispositivo, poiché potrebbero essere influenzati dal suo campo elettromagnetico.
• Non utilizzare mai il dispositivo per riscaldare la stanza.
• Dopo l'uso, spegnere sempre le zone di cottura e il piano cottura come descritto nel presente manuale (ad es. utilizzando i comandi touch).
• Non fare affidamento sulla funzione di rilevamento delle stoviglie per spegnere le zone di cottura quando si rimuovono le pentole.
• Non permettere ai bambini di giocare con il dispositivo, di sedercisi o starci in piedi sopra o di arrampicarsi.
• Non riporre oggetti di interesse per i bambini negli armadietti sopra il dispositivo. I bambini che si arrampicano sul piano cottura potrebbero ferirsi gravemente.
• Non lasciare i bambini soli o incustoditi nell'area di utilizzo del dispositivo.
• I bambini o le persone con disabilità che limitano la loro capacità di utilizzare il dispositivo devono essere istruiti da una persona responsabile e competente. L'istruttore deve accertarsi che la persona in questione sia in grado di utilizzare il dispositivo senza pericolo per sé o per l'ambiente circostante.
• Non riparare o sostituire alcun componente del dispositivo se non espressamente raccomandato nel manuale. Tutti gli altri interventi di manutenzione devono essere eseguiti da un tecnico qualificato.
  • Non posizionare o far cadere oggetti pesanti sul piano cottura.
  • Non stare in piedi sul piano cottura.
• Non utilizzare padelle con bordi frastagliati e non trascinare le padelle sulla superficie a induzione per non graffiare il vetro.
  • Non utilizzare raschietti o altri detergenti abrasivi per pulire il piano cottura,

perché potrebbero graffiare il vetro.

- Questo dispositivo è destinato all'uso in contesti domestici e simili, come ad esempio:

- cucine per il personale in esercizi commerciali, uffici e altri ambienti lavorativi;

- agriturismi;

- da clienti di alberghi, motel, altri ambienti di tipo residenziale, bed and breakfast e similari;

• Il dispositivo e le sue parti accessibili diventano molto caldi durante l'uso.
• Evitare di toccare gli elementi riscaldanti.
• I bambini di età inferiore agli 8 anni devono essere tenuti lontani, a meno che non siano costantemente sorvegliati.

La cottura a induzione è una tecnologia sicura, avanzata, efficiente ed economica. Funziona grazie a vibrazioni elettromagnetiche che generano calore direttamente

Pia

Pentola di ferro

Circuito magnetico stra in vetroceramica

Bobina di induzione Correnti indotte

nella pentola, anziché indirettamente attraverso il riscaldamento della superficie del vetro. Il vetro diventa caldo solo perché la padella lo riscalda.

DESCRIZIONE DEL PRODOTTO

IT

1	Funzione di controllo del calore in basso a sinistra	6	Cursore di controllo dell'intensità termica
2	Funzione di controllo del calore centrale in alto	7	ON/OFF (accensione/spegni-mento)
3	Funzione di controllo del calore in basso a destra	8	Blocco dei tasti
4 Timer 9			Tasto di regolazione della potenza e del timer
5 Boost

INSTALLAZIONE

Selezione dell'attrezzatura di installazione

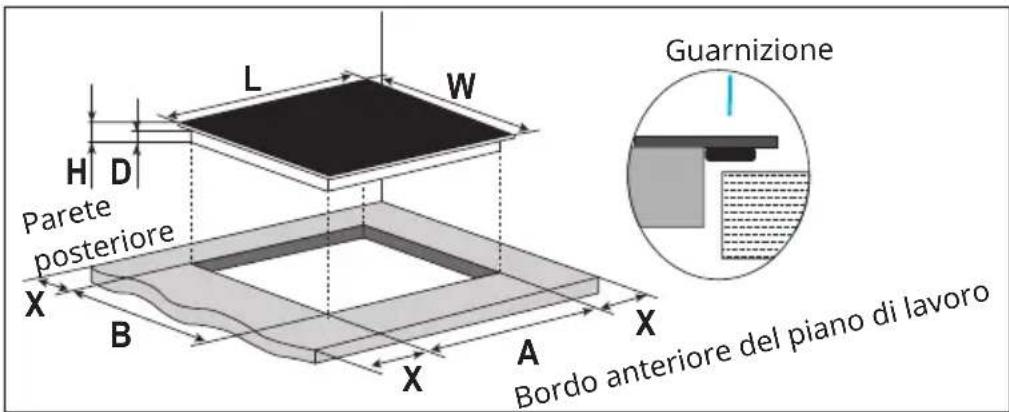

Realizzare il foro sul piano di lavoro secondo le dimensioni indicate nel disegno. Ai fini dell'installazione e dell'utilizzo, deve essere mantenuto uno spazio minimo di 5 cm intorno al foro. Assicurarsi che lo spessore della superficie di lavoro sia di almeno 25 mm. Si prega di selezionare un materiale per la superficie di lavoro resistente al calore e isolato (il legno e materiali simili fibrosi o igroscopici non devono essere utilizzati come materiale per la superficie di lavoro, a meno che non siano impregnati) per evitare scosse elettriche e deformazioni più grandi causate dall'irradiazione di calore dalla piastra. Come mostrato di seguito.

Nota: la distanza di sicurezza tra i lati del piano cottura e le superfici interne del piano di lavoro deve essere di almeno 3 mm.

L W H D Parete posteriore X B A X Guarnizione Bordo anteriore del piano di lavoro

Nota: le dimensioni indicate nella tabella sono "mm".

LWHDABX
803 4	03 62 5	6 770	370 min. 50

Il piano cottura è dotato di una speciale guarnizione che impedisce l'ingresso di liquidi nel mobile. Fare riferimento alle seguenti istruzioni per applicare correttamente questa guarnizione. Staccare le guarnizioni dal loro supporto. Girare il piano cottura e posizionare correttamente la guarnizione sotto il bordo del piano cottura stesso, in modo che la parte esterna della guarnizione sia allineata perfettamente con il bordo esterno del piano cottura. Fissare la guarnizione in modo uniforme e sicuro sul piano cottura, premendola con decisione.

In ogni caso, assicurarsi che il piano cottura a induzione sia ben ventilato e che l'ingresso e l'uscita dell'aria non siano bloccati. Assicurarsi che il piano cottura a induzione sia in buone condizioni di funzionamento.

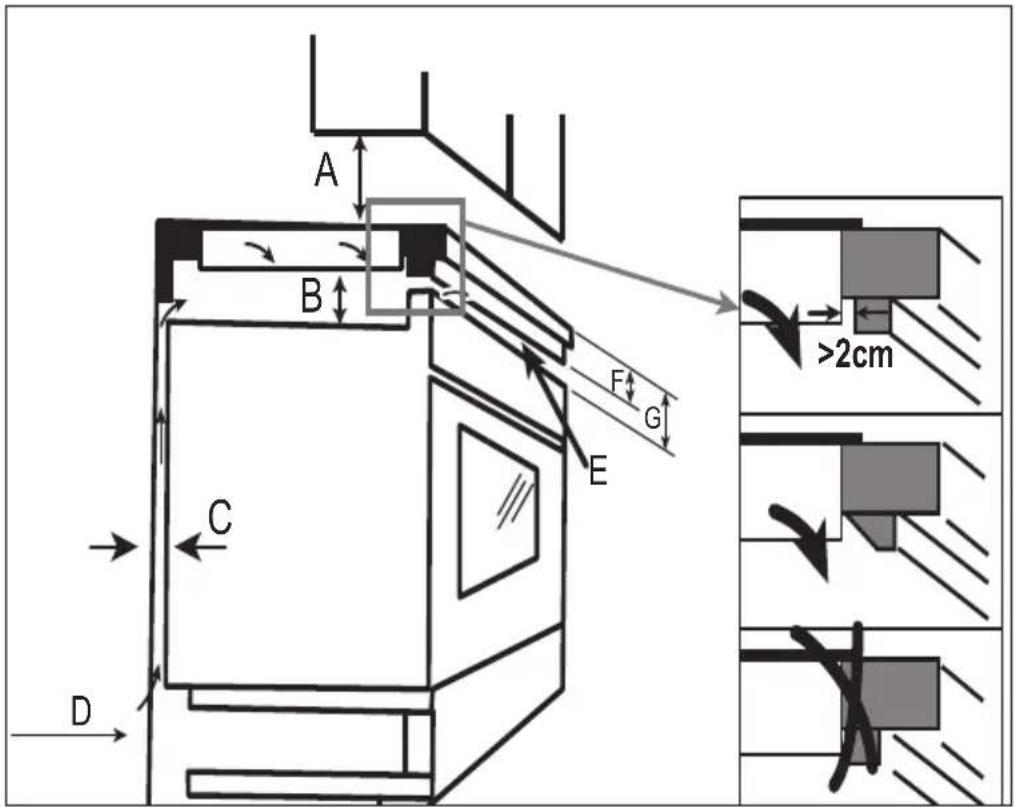

Nota: la distanza di sicurezza tra il piano cottura e l'armadio sovrastante deve essere di almeno 600 mm.

Nota: le dimensioni indicate nella tabella sono "mm".

A B C	D E F G
600 min.	50 min. 20 Ingresso	dell'aria	Uscita dell'aria ≥ 5 mm	>35 <50 mm

Prima di installare il piano cottura

Assicurarsi che:

• La superficie di lavoro sia quadrata e piana e nessun elemento strutturale interferisca con i requisiti di spazio.
• La superficie di lavoro sia realizzata in materiale isolante e resistente al calore.
• Se il piano di cottura è installato sopra un forno, quest'ultimo sia dotato di una ventola di raffreddamento incorporata.
• L'installazione sarà conforme a tutti i requisiti di autorizzazione e agli standard e regolamenti applicabili.
• Nel cablaggio permanente è integrato un sezionatore adeguato che fornisce la disconnessione completa dalla rete di alimentazione, montato e posizionato in modo da rispettare le norme e i regolamenti locali in materia di cablaggio.
• Il sezionatore deve essere di tipo approvato e prevedere una separazione dei contatti di 3 mm in tutti i poli (o in tutti i conduttori attivi [di fase] se le norme di cablaggio locali consentono questa variazione dei requisiti).
• Il sezionatore sarà facilmente accessibile al cliente con il piano cottura installato.
• In caso di dubbi sull'installazione, consultare le autorità edilizie e le leggi locali.
• Utilizzare finiture resistenti al calore e facili da pulire (come le piastrelle in ceramica) per le pareti intorno al piano cottura.

Dopo aver installato il piano cottura

Assicurarsi che:

• Il cavo di alimentazione non sia accessibile attraverso gli sportelli degli armadi o i cassetti.
• Il flusso d'aria fresca dall'esterno dell'armadio sia sufficiente per raggiungere la base del piano cottura.
• Se il piano cottura è installato sopra un cassetto o un armadio, sotto la base del piano cottura venga installata una barriera di protezione termica.
• Il sezionatore sia facilmente accessibile dal cliente.

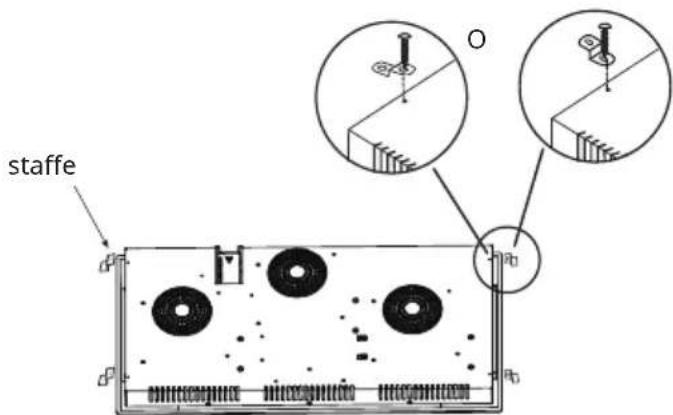

Posizionare le staffe di fissaggio

L'unità deve essere posizionata su una superficie stabile e liscia (utilizzare l'imballaggio). Non applicare forza sui comandi che sporgono dal piano cottura.

staffe O

Dopo l'installazione, fissare il piano cottura alla superficie di lavoro avvitando le 4 staffe sul lato inferiore del piano cottura (v. immagine).

Attenzione

AVVERTENZA

Pericolo di lesioni! La piastra a induzione deve essere installata da personale qualificato o tecnici. Abbiamo professionisti al vostro servizio.

Non eseguire mai l'installazione autonomamente.

• Il piano cottura non può essere installato direttamente sopra una lavastoviglie, un frigorifero, un congelatore, una lavatrice o un'asciugatrice, poiché l'umidità potrebbe danneggiare l'elettronica del piano cottura.
• La piastra a induzione deve essere installata in modo da garantire un migliore irraggiamento del calore per aumentarne l'affidabilità.
• La parete e la zona di riscaldamento indotto sopra la superficie del piano di lavoro devono resistere al calore.
• Per evitare danni, lo strato interno e l'adesivo devono essere resistenti al calore.
  • Non si deve usare un pulitore a vapore.

Collegamento del piano cottura alla rete di alimentazione

AVVERTENZA

Pericolo di lesioni! Questo piano cottura deve essere collegato alla rete elettrica solo da una persona adeguatamente qualificata.

Prima di collegare il piano cottura all'alimentazione, assicurarsi

che:

• Il sistema di cablaggio domestico sia adatto alla potenza assorbita dal piano cottura.
• La tensione corrisponda al valore indicato nella targhetta
• Le sezioni del cavo di alimentazione siano in grado di sopportare il carico specificato sulla targhetta.

Per collegare il piano cottura alla rete elettrica, non utilizzare adattatori, riduttori o dispositivi di diramazione, in quanto possono causare surriscaldamento e incendi. Il cavo di alimentazione non deve toccare componenti caldi e deve essere posizionato in modo che la sua temperatura non superi i 75 °C in nessun punto.

Nota: verificare con un elettricista se il sistema di cablaggio domestico è adatto senza bisogno di modifiche. Qualsiasi modifica deve essere effettuata esclusivamente da un elettricista qualificato.

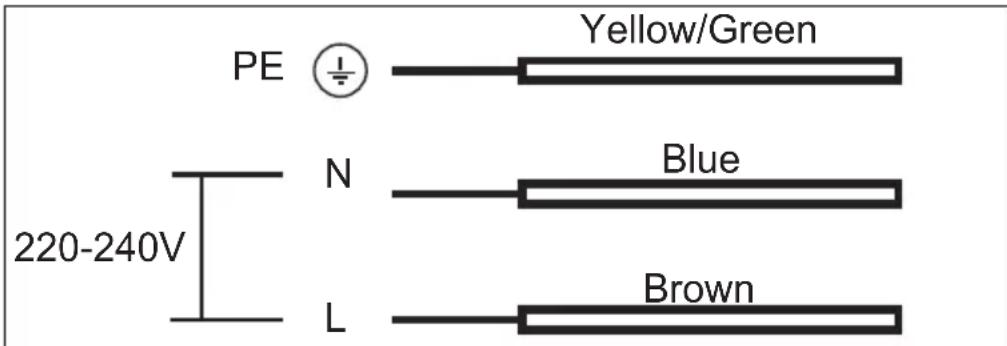

PE 220-240V N L Yellow/Green Blue Brown

• Se il cavo è danneggiato o deve essere sostituito, l'operazione deve essere eseguita da un agente post-vendita con appositi strumenti per evitare incidenti.
• Se il dispositivo viene collegato direttamente alla rete elettrica, è necessario installare un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.
• L'installatore deve assicurarsi che il collegamento elettrico sia stato eseguito correttamente e che sia conforme alle norme di sicurezza.
• Il cavo non deve essere piegato o schiacciato.
• Il cavo deve essere controllato regolarmente e sostituito solo da tecnici autorizzati.

UTILIZZO

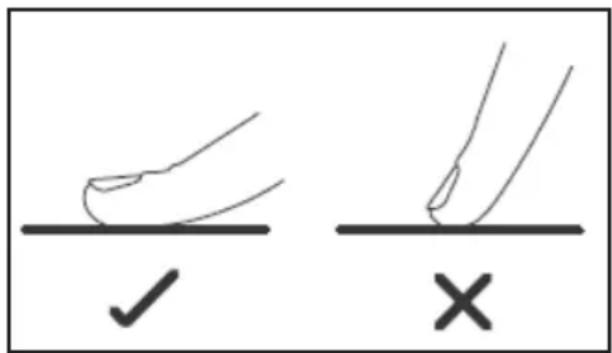

Controlli touch

• I comandi rispondono al fatto, quindi non è necessario esercitare alcuna pressione.
• Utilizzare il polpastrello, non la punta delle dita.
• Ogni volta che viene registrato un tocco, si sente un segnale acustico.
• Assicurarsi che i comandi siano sempre puliti, asciutti e che non siano coperti da alcun oggetto (ad esempio un utensile o un panno). Anche una sottile pellicola d'acqua può rendere difficile l'utilizzo dei comandi.

Scegliere le stoviglie adatte

Nota: utilizzare solo pentole con un fondo adatto alla cottura a induzione. Cercare il simbolo dell'induzione sulla confezione o sul fondo della pentola.

È possibile verificare se le pentole sono adatte effettuando un test magnetico. Spostare un magnete verso la base della pentola. Se è attratto, la pentola è adatta all'induzione.

Se non si dispone di un magnete:

1. Mettere un po' d'acqua nella pentola che si desidera controllare.
2. Se il display non lampeggia e l'acqua si riscalda, la pentola è adatta.

Le pentole realizzate con i seguenti materiali non sono adatte: acciaio inossidabile puro, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta. Non utilizzare pentole con bordi frastagliati o con il fondo curvo.

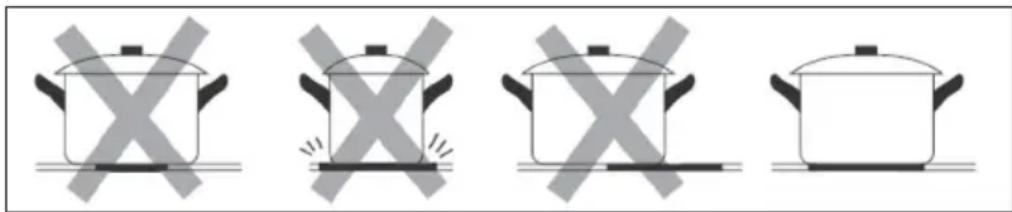

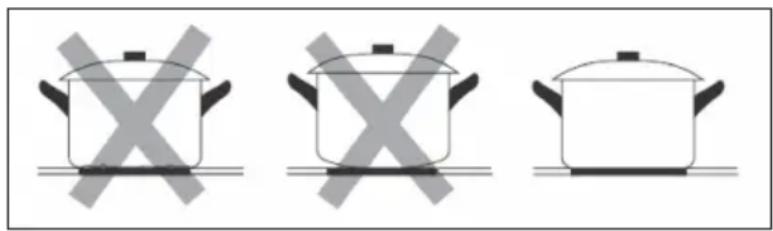

Assicurarsi che la base della pentola sia liscia, appoggiata al vetro e della stessa dimensione della zona di cottura. Utilizzare pentole il cui diametro sia pari al grafico della zona selezionata. Utilizzando una pentola un po' più larga l'energia verrà utilizzata con la massima efficienza. Se si utilizzano pentole più piccole, l'efficienza potrebbe essere inferiore a quella prevista. Una pentola più piccola di 140 mm potrebbe non essere rilevata dal piano cottura. Posizionare sempre la padella al centro della zona di cottura.

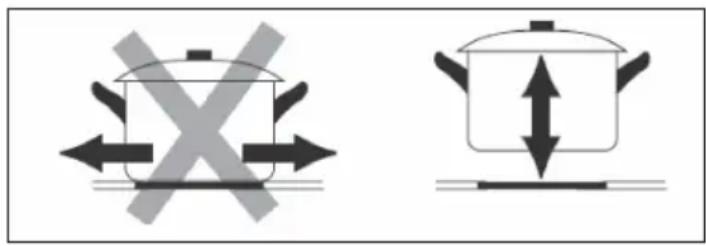

Sollevare sempre le pentole dal piano cottura a induzione, senza farle scivolare, altrimenti potrebbero graffiare il vetro.

Dimensione della padella

Le zone di cottura si adattano automaticamente, fino a un limite, al diametro della padella. Tuttavia, il fondo di questa padella deve avere un diametro minimo in base alla zona di cottura corrispondente. Per ottenere la massima efficienza del piano cottura, posizionare la pentola al centro della zona di cottura.

Zona di cottura Diametro della base delle pentole a induzione

Minimo (mm)

1, 2, 3 140

Iniziare a cucinare

1. Toccare il comando ON/OFF. Dopo l'accensione, viene emesso un segnale acustico e tutti i display mostrano "-" o "--", a indicare che il piano cottura a induzione è entrato in modalità standby.
2. Posizionare una pentola adatta sulla zona di cottura che si desidera utilizzare. Assicurarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.
3. Toccando il comando di selezione della zona di riscaldamento, un indicatore posto accanto al tasto lampeggia.
4. Selezionare un'impostazione di calore toccando il comando "-" o "+".

Nota: se non si seleziona un'impostazione di temperatura entro 1 minuto, il piano cottura a induzione si spegne automaticamente. È necessario ricominciare dal 1º passaggio. È possibile toccare nuovamente il selettore di zona e modificare l'impostazione del calore in qualsiasi momento durante la cottura.

Cursore

Accendere il piano cottura a induzione, premere il tasto opzionale per selezionare la zona di riscaldamento, l'indicatore accanto al tasto lampeggia per 5 secondi e durante questo periodo la potenza può essere regolata da 2 a 8 tramite il cursore; facendo scorrere il cursore da sinistra a destra, si aumentano i valori, da destra a sinistra, si diminuiscono i valori.

Nota: il cursore può regolare solo il livello di potenza, non la funzione timer!

Se sul display lampeggia alternativamente con l'impostazione del calore:

• non è stata posizionata una pentola sulla zona di cottura corretta oppure
- la pentola che si sta utilizzando non è adatta alla cottura a induzione oppure
- la pentola è troppo piccola o non è correttamente centrata sulla zona di cottura.

Il riscaldamento non avviene se non c'è una pentola adatta sulla zona di cottura. Il display si spegne automaticamente dopo 1 minuto se non viene posizionata alcuna pentola adatta.

Al termine della cottura

1. Toccare il comando di selezione della zona di riscaldamento che si desidera spegnere.
2. Spegnere il piano cottura scorrendo verso il basso fino a "0". Assicurarsi che il display mostri "0" e poi "H".
3. Spegnere l'intero piano cottura toccando il comando ON/OFF.
4. La "H" indica quale zona di cottura è calda al fatto. Scompare quando la superficie si è raffreddata a una temperatura sicura. Può essere utilizzata anche come funzione di risparmio energetico: se si desidera riscaldare più pentole, utilizzare la zona di cottura calda.

Blocco dei comandi

• È possibile bloccare i comandi per evitare un uso involontario (ad esempio, che i bambini accendano accidentalmente le zone di cottura).
• Quando sono bloccati, tutti i comandi, tranne ON/OFF, sono disattivati.

Per bloccare i comandi

Toccare il comando di blocco dei tasti. L'indicatore del timer mostra "Lo".

Per sbloccare i comandi

1. Accertarsi che il piano cottura sia acceso.
2. Toccare e tenere premuto il comando di blocco tasti per un po' di tempo.
3. Ora è possibile iniziare a utilizzare il piano cottura.

Quando il piano cottura funziona in modalità keylock, tutti i comandi sono disattivati, tranne ON/OFF. In caso di emergenza, è sempre possibile spegnere il piano cottura a induzione con il ON/OFF, ma è necessario sbloccare il piano cottura prima di poter effettuare qualsiasi altra operazione.

Impostare il timer

• È possibile impostare lo spegnimento di una zona di cottura al termine del tempo impostato.
• È possibile impostare il timer per un massimo di 99 minuti.

Impostazione del timer per spegnere una zona di cottura

1. Toccare il selettore della zona per cui si desidera impostare il timer.
2. Toccare il comando del timer, la spia inizia a lampeggiare e il display del timer mostra "30".
3. Impostare la durata toccando i tasti "+" e "-"

Nota: toccare una volta il tasto "-" o "+" del timer per diminuire o aumentare di 1 minuto.

Tenendo premuto il tasto "-" o "+" del timer si diminuisce o aumenta di 10 minuti.
4. Toccare il tasto "-" per ridurre a zero il tempo rimanente o premere il "tasto del timer" quando il display dei minuti mostra "00" per annullare il timer.
5. Quando la durata è impostata, inizia immediatamente il conto alla rovescia. Il display mostra il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.
6. Quando il timer scade, la zona di cottura corrispondente si spegne automaticamente.

Nota: il punto rosso accanto alla spia del livello di potenza si accende per indicare che è stata selezionata una zona.

Nota: il cursore non può essere utilizzato per impostare il timer.

Nota: il display del timer mostrerà il tempo impostato più breve delle zone selezionate e la zona di cottura con il tempo più breve avrà un punto rosso lampeggiante.

Nota: le altre zone continueranno a funzionare se erano precedentemente accese.

Controllo della funzione Boost

Mentre il piano cottura è in funzione, se si tocca la manopola di selezione della zona e poi il comando boost, viene emesso un segnale acustico.

Il display mostra "P", il piano cottura entra nella funzione BOOST e la potenza aumenta a 1500 W/2000 W. La funzione BOOST funziona per 5 minuti, quindi si arresta automaticamente e il piano cottura torna allo stato di funzionamento precedente. Toccando il tasto "BOOST" in modalità BOOST, il piano cottura esce dalla funzione BOOST e torna allo stato di funzionamento precedente.

TUTELA DEL DISPOSITIVO

Protezione da sovratemperatura

Un sensore di temperatura incorporato può monitorare la temperatura all'interno del piano cottura a induzione e a infrarossi. Quando viene rilevata una temperatura eccessiva, il piano cottura a induzione interrompe automaticamente il funzionamento.

Rilevamento di piccoli oggetti

Se sul piano cottura è stata lasciata una padella di dimensioni inadatte o non magnetica (ad esempio, in alluminio), o un altro oggetto di piccole dimensioni (ad esempio, coltello, forchetta, chiave), lampeggia sul display e il piano cottura entra automaticamente in standby entro 1 minuto. La ventola continuerà a raffreddare il piano a induzione per altri 2 minuti.

Spegnimento automatico di sicurezza

L'autospegnimento è una funzione di protezione per il piano cottura a induzione. Il piano cottura si spegne automaticamente se ci si dimentica di terminare la cottura. I tempi operativi predefiniti per i vari livelli di potenza sono riportati nella tabella seguente:

Livello di potenza	1-3 4-6	7-9
Tempo operativo predefinito (ore)	8 4 2

Quando la pentola viene rimossa, il piano cottura a induzione può interrompere immediatamente il riscaldamento e si spegne automaticamente dopo 1 minuto.

Attenzione! Pericolo di lesioni personali

I portatori di pacemaker devono consultare il proprio medico prima di utilizzare questo dispositivo.

LINEE GUIDA PER LA COTTURA

AVVERTIMENTO

Prestare attenzione quando si frigge, perché l'olio e il grasso si riscaldano molto rapidamente. A temperature estremamente elevate, l'olio e il grasso prendono fuoco spontaneamente, con grave rischio di incendio.

Impostazioni di riscaldamento

Le impostazioni seguenti sono solo indicative. L'impostazione esatta dipende da diversi fattori, tra cui le pentole e la quantità di alimenti da cuocere. Sperimentare con il piano cottura per trovare le impostazioni più adatte alle proprie esigenze.

Impostazioni di riscaldamento	Idoneità
1-2 Riscaldamento del	licato per piccole quantità di alimentiSciogliere cioccolato, burro e alimenti che bruciano rapidamenteSobbollire dolcemente, scaldare lentamente
3-4 Riscaldare, sobbo	lire rapidamente, cuocere il riso
5-6 Pancake
7-8 Cuocere la pasta
9 Soffriggere, scottare	portare a ebollizione una zuppa, farbollire l'acqua

Consigli per la cottura

• Quando gli alimenti raggiungono l'ebollizione, ridurre la temperatura impostata.
• L'uso di un coperchio riduce i tempi di cottura e fa risparmiare energia perché trattiene il calore.
• Ridurre al minimo la quantità di liquido o di grasso per ridurre i tempi di cottura.
• Iniziare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati.

Sobbollire, cuocere il riso

- La cottura a fuoco lento avviene al di sotto del punto di ebollizione, a circa 85 °C, quando le bollicine salgono solo occasionalmente sulla superficie del liquido di cottura. È la chiave per ottenere deliziose zuppe e teneri stufati, perché i sapori si sviluppano senza cuocere troppo gli alimenti. È inoltre consigliabile cuocere le salse a base di uova e quelle addensate con la farina

al di sotto del punto di ebollizione.

- Alcune operazioni, tra cui la cottura del riso con il metodo dell'assorbimento, possono richiedere un'impostazione superiore a quella minima per garantire una cottura corretta nel tempo consigliato.

Scottare la bistecca

Per cucinare bistecche succulente e saporite:

1. Tenere la carne a temperatura ambiente per circa 20 minuti prima della cottura.
2. Riscaldare una padella con una base pesante.
3. Spennellare entrambi i lati della bistecca con dell'olio. Versare una piccola quantità di olio nella padella calda e poi poggiare la carne sulla padella calda.
4. Girare la bistecca solo una volta durante la cottura. Il tempo di cottura esatto dipenderà dallo spessore della bistecca e dalla cottura desiderata. I tempi possono variare da 2 a 8 minuti per lato. Premere la bistecca per valutarne il grado di cottura: più è soda, più sarà "ben cotta".
5. Lasciare riposare la bistecca su un piatto caldo per qualche minuto per farla rilassare e diventare tenera prima di servirla.

Per saltare in padella

1. Scegliere un wok piatto compatibile con l'induzione o una padella grande.
2. Preparare tutti gli ingredienti e gli utensili. Questo tipo di cottura deve essere veloce. Se si cucinano grandi quantità di alimenti, cuocerle in diversi lotti più piccoli.
3. Preriscaldare brevemente la padella e aggiungere due cucchiai di olio.
4. Cuocere prima la carne, metterla da parte e tenerla in caldo.
5. Saltare le verdure. Quando sono calde ma ancora croccanti, abbassare la zona di cottura, rimettere la carne in padella e aggiungere la salsa.
6. Mescolare delicatamente gli ingredienti per assicurarsi che siano riscaldati.
7. Servire immediatamente.

Nota: se sul piano cottura è stata lasciata una padella di dimensioni inadatte o non magnetica (ad esempio, in alluminio), o un altro oggetto di piccole dimensioni (ad esempio, coltello, forchetta, chiave), il piano cottura entra automaticamente in standby entro 1 minuto. La ventola continuerà a raffreddare il piano a induzione per un altro minuto.

PULIZIA E MANUTENZIONE

Nota: spegnere sempre il dispositivo e lasciarlo raffreddare prima di pulirlo.

Cosa? Come? Importante!
Sporco quotidiano sul vetro (impronte delle dita, segni, macchie lasciate da alimenti o rovesciamenti non zuccherini sul vetro)	1. Spegnere il piano cottura.2. Applicare un detergente per piani cottura quando il vetro è ancora caldo (ma non bollente!)3. Risciacquare e asciugare con un panno pulito o un tovagliolo di carta.4. Riaccendere il piano cottura.	· Quando il piano cottura è spento, non vi sarà alcuna indicazione di "superficie calda", ma la zona di cottura potrebbe essere ancora calda! Fare molta attenzione.· Le spatole dure, alcune spatole di nylon e i detergenti aggressivi/ abrasivi possono graffiare il vetro. Leggere sempre l'etichetta per verificare se il detergente o la spatola sono adatti.· Non lasciare mai residui di detergenti sul piano di cottura: il vetro può macchiarsi.
Rovesciamenti, scioglimento e fuoriuscite di zuccheri caldi sul vetro.	Rimuovere lo sporco con un taglierino per tappeti, una lametta o un raschietto per piani cottura adatti ai piani in vetro a induzione, facendo attenzione a non scottarsi sul piano cottura caldo.1. Spegnere il piano cottura.2. Tenere la lama o l'utensile con un angolo di 30° e raschiare lo sporco o il prodotto rovesciato in un'area fredda del piano di cottura.3. Pulire lo sporco o il prodotto versato con un panno per i piatti o un tovagliolo di carta.4. Seguire i passaggi da 2 a 4 per "Sporco quotidiano sul vetro".	• Rimuovere immediatamente le macchie e gli schizzi, poiché sono più difficili da eliminare una volta che si sono raffreddati.• Attenzione: rischio di lesioni! Non appena si rimuove il coperchio di sicurezza del raschietto, viene esposta la lama affilata. Maneggiarlo con cura per evitare di ferirsi. Conservare sempre il raschietto con il coperchio di sicurezza posizionato, fuori dalla portata dei bambini. Conservare sempre il raschietto con il coperchio protettivo posizionato, fuori dalla portata dei bambini.
Prodotti rovesciati sui controlli touch	1. Spegnere il piano cottura.2. Assorbire il prodotto rovesciato.3. Pulire l'area del controllo touch con una spugna o un panno umido e pulito.4. Asciugare completamente l'area con un tovagliolo di carta.5. Riaccendere il piano.	• Il piano cottura potrebbe emettere un segnale acustico e spegnersi e i comandi touch potrebbero non funzionare in presenza di liquido. Assicurarsi di asciugare l'area del controllo touch prima di riaccendere il piano cottura.

RISOLUZIONE DEI PROBLEMI

Problema Possibili cause	Possibili soluzioni
Non è possibile accendere il piano cottura.	Non c'è corrente. Assicurarsi che il piano cottura sia collegato alla rete elettrica e che sia acceso. Controllare se c'è un'interruzione di corrente nella casa o nella zona. Se è stato controllato tutto e il problema persiste, rivolgersi a un tecnico qualificato.
I controlli touch non reagiscono.	I comandi sono bloccati. Sbloccare i comandi.
I comandi touch sono difficili da utilizzare.	È possibile che i comandi siano ricoperti da una leggera pellicola d'acqua o che si stiano toccando i comandi con la punta del dito.	Assicurarsi che l'area dei comandi touch sia asciutta e utilizzare il polpastrello quando si toccano i comandi.
Il vetro si graffia. Pentole	con bordi taglienti. Utilizzo di prodotti per la pulizia non idonei e abrasivi.	Utilizzare pentole con basi piatte e lisce. V. "Scegliere le pentole giuste". V. "Pulizia e manutenzione"
Alcune pentole producono un rumore crepitante o battente.	Questo può essere causato dalla struttura delle pentole (strati di metalli diversi che vibrano in modo diverso).	Questo è normale per le pentole e non indica un difetto.
Il piano cottura a induzione emette un leggero ronzio quando viene utilizzato a calore elevato.	Ciò è dovuto alla tecnologia della cottura a induzione.	Questo è normale, ma il rumore dovrebbe attenuarsi o scomparire del tutto quando si riduce l'impostazione del calore.
Rumore della ventola proveniente dal piano cottura a induzione.	La ventola di raffreddamento integrata nel piano cottura a induzione si è attivata per evitare che l'elettronica si riscaldi eccessivamente. Potrebbe continuare a funzionare anche dopo aver spento il piano cottura a induzione.	Questo è normale e non richiede alcun intervento. Non scollegare il dispositivo dall'alimentazione quando la ventola è ancora in funzione.
Le pentole non si scaldano e appare sul display.	Il piano cottura a induzione non è in grado di rilevare la padella perché non è adatta alla cottura a induzione.Il piano cottura a induzione non è in grado di rilevare la pentola perché è troppo piccola per la zona o non è centrata correttamente.	Utilizzare solo pentole adatte alla cottura a induzione. V. il capitolo "Scegliere le pentole giuste". Centrare la padella e assicurarsi che la sua base corrisponda alle dimensioni della zona di cottura.
Il piano a induzione o una zona di cottura si è spento inaspettatamente, viene emesso un segnale acustico e viene mostrato un codice di errore (in genere alternato a una o due cifre sul display del timer di cottura).	Guasto tecnico. Annotare il codice di errore, spegnere il dispositivo o scollegarlo dall'alimentazione e contattare il servizio clienti o un elettricista qualificato.
Il dispositivo non funziona	Interruzione dell'alimentazione	Controllare se l'alimentazione principale è normale; se l'interruttore di protezione dalle perdite è spento; se c'è un fusibile bruciato, sostituirlo con uno nuovo; se l'alimentazione principale è normale, controllare se la spina è collegata correttamente alla presa; se il piano cottura ha un tipo di collegamento a filo, scollegare l'alimentazione e controllare se il filo è allentato; scollegare l'alimentazione e controllare se la presa principale è spenta; se le ragioni di cui sopra possono essere escluse e il dispositivo è difettoso, inviarlo al centro di assistenza per la riparazione.
Durante il riscaldamento, il dispositivo smette di funzionare	Il timer di spegnimento è impostato	Controllare se il timer della funzione di spegnimento ritardato è impostato. Se è impostata la funzione di spegnimento ritardato, l'unità si arresta allo scadere del tempo impostato.

Visualizzazione e ispezione degli errori

Il piano cottura a induzione è dotato di una funzione di autodiagnosi. Con questo test il tecnico è in grado di verificare il funzionamento di diversi componenti senza smontare o disassemblare il piano cottura dalla superficie di lavoro.

Codice di erro-re	Possibili cause Cosa fare
≥slant ≤slant	Nessuna padella o padella inadatta	Non è stata posizionata una padella. Posizionare la padella corretta. Errore di sincronizzazione del PCB o del circuito di azionamento; rivolgersi al centro di assistenza per la riparazione.
E1 Potenza in ingresso troppo elevata		Alta tensione; la tensione dell'alimentazione principale supera i 250 V. Verificare che la tensione dell'alimentazione principale sia normale. Quando la tensione dell'alimentazione principale torna normale, riavviare l'unità. Se la tensione del PCB è difettosa, inviare l'unità al centro di assistenza per la riparazione.
E2 Potenza in ingresso troppo bassa		Bassa tensione; la tensione dell'alimentazione principale è inferiore a 180 V. Verificare che la tensione dell'alimentazione principale sia normale. Quando la tensione dell'alimentazione principale torna normale, riavviare l'unità. Se la tensione del PCB è fallace, inviare l'unità al centro di assistenza per la riparazione.
E3 Temperatura del termistore della bobina troppo elevata		La temperatura sulla superficie in vetro del piano cottura a induzione è troppo alta; controllare che non ci sia acqua nella pentola. Dopo aver risolto il problema, ricollegare l'alimentazione. Se il problema persiste, è possibile che il sensore del piano cottura sia guasto; inviare al centro di assistenza per la riparazione.
E5 Temperatura del termistore IGBT troppo elevata		Temperatura del termistore IGBT troppo elevata, uscita dell'aria bloccata. Sbloccare l'uscita dell'aria e riavviare l'unità. Se il problema persiste, è possibile che l'unità abbia un errore di collegamento della ventola di raffreddamento, che la ventola di raffreddamento sia danneggiata o che il circuito di pilotaggio della ventola sia guasto; inviare al centro di assistenza per la riparazione. Circuito aperto/cortocircuito sul sensore di temperatura IGBT Se l'elemento di rilevamento della temperatura dell'IGBT del PCB è guasto, inviare al centro di assistenza per la riparazione.
F3 Cortocircuito del termistore della bobina		Errore di collegamento del sensore del termistore della bobina o guasto dell'elemento di rilevamento del termistore della bobina PCB; inviare al centro di assistenza per la riparazione.
F4 Circuito aperto del termistore della bobina
F9 Cortocircuito del termistore IGBT		Errore di collegamento del sensore del termistore IGBT o guastodell'elemento di rilevamento del termistore IGBT del PCB; inviare al centro di assistenzaper la riparazione.
FA Circuito aperto del termistore IGBT

Quanto sopra rappresenta valutazioni e ispezioni di guasti comuni.

Non smontare autonomamente il dispositivo per evitare pericoli e danni al piano cottura a induzione. Si prega di contattare il fornitore.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

PRODUTTORE

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlino, Germania.

Contatto: [e-mail]

Importatore per la Gran Bretagna:
