MANUALE UTENTE STV-IR-3970-3 Irradio

Supporto a parete a tre snodi per TV 39"-70"

Staffa da muro per tv da 39" (99cm) a 70" (178cm)

GUIDA AL MONTAGGIO

Leggere attentamente le istruzioni e conservarle per consultazioni future. Non utilizzare questo apparecchio per scopi diversi da quelli descritti.

Informazioni sulla sicurezza e specifiche

ATTENZIONE: utilizzare questo prodotto per il solo scopo per cui è stato progettato.

Un diverso utilizzo può causare danni a persone o cose. In caso di dubbi o incertezze sull'utilizzo, contattare il servizio clienti o un tecnico qualificato. Melchioni non è responsabile per danni o infortuni dovuti a scorretto utilizzo o installazione. Il peso del televisore non deve essere maggiore di 40 kg. Il muro deve essere in grado di sopportare il peso della staffa e del TV assieme. Tenere il prodotto lontano dalla portata dei bambini.

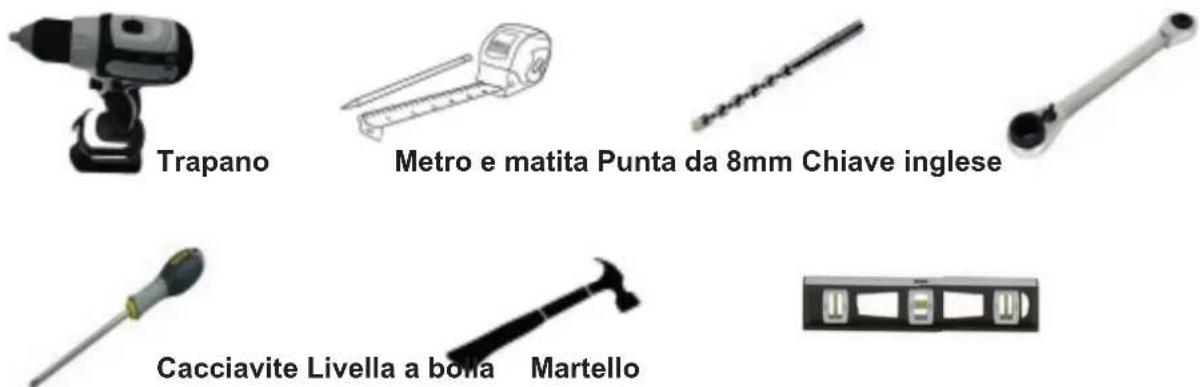

Attrezzi necessari per l'installazione.

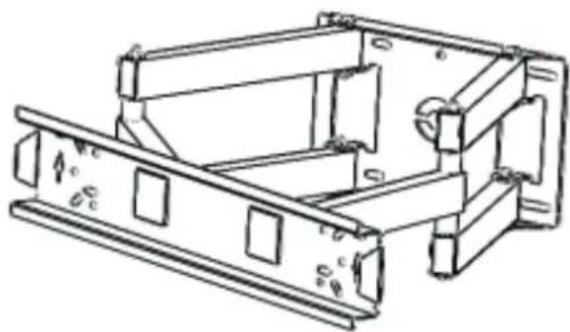

Contenuto

Accertarsi di avere tutto il necessario per il montaggio del prodotto:

1- Staffe verticali assemblate (2 pz.)

3- Busta in plastica, contenente dadi, rondelle e accessori (pz 1)

Istruzioni per l'installazione

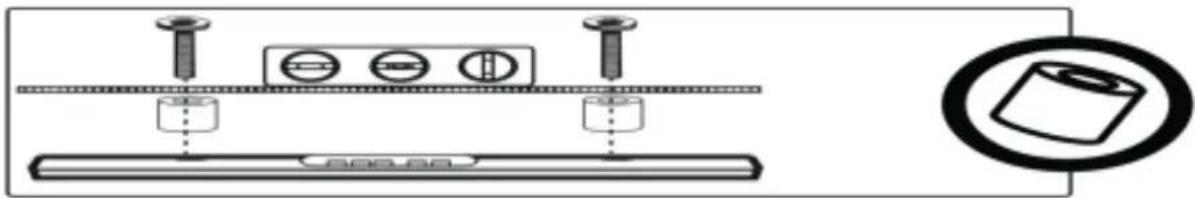

Passo 1 – Verificare se il vostro televisore ha il retro piatto o ostruito o forma irregolare

1. Posizionare il TV a faccia in giù su una superficie soffice e pulita che possa proteggere lo schermo da graffi o danni.
2. Se il vostro TV ha una base di appoggio, rimuoverla. Vedere la documentazione a corredo del TV.
3. Appoggiare provvisoriamente la staffa sul retro del TV.
4. Allineare i fori di montaggio della staffa e del TV.
5. Identificare che tipo di retro ha il vostro TV.

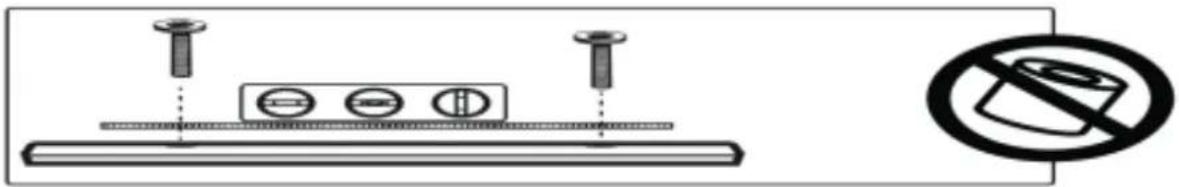

- Retro piatto: le staffe si trovano a filo del retro della TV e non bloccano gli eventuali spinotti e non sono necessari distanziali durante il montaggio del supporto a parete.

- Retro ostruito: le staffe bloccano alcuni spinotti sul retro della TV e saranno sicuramente necessari distanziali durante il montaggio del supporto a parete.

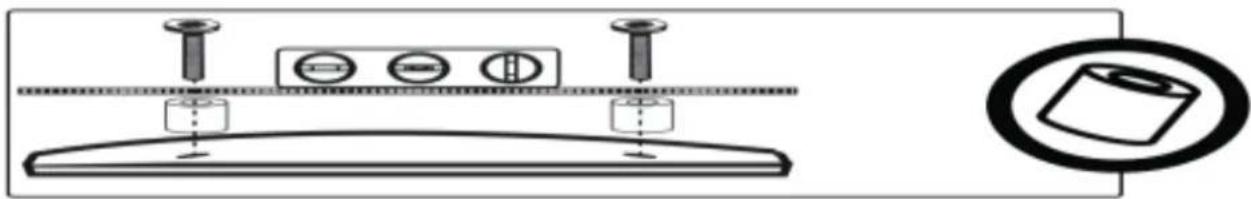

- Retro irregolare: in questo caso, c'è spazio tra le staffe e la superficie di montaggio a parete. Saranno necessari distanziali durante il montaggio del supporto a parete.

- Rimuovere le staffe.

Passo 2 - Selezionare viti, rondelle e distanziali

1. Selezionare l'occorrente per il vostro TV (viti, rondelle e distanziali). Alcuni TV sono dotati di viti già predisposte. (In questo caso, le viti sono inserite nei fori presenti sul retro del TV). Se non si conosce la lunghezza corretta delle viti da utilizzare per il vostro TV, provare i vari tipi avvitandoli a mano.

2. Selezionare uno dei seguenti tipi di viti:

3. M4x12mm (10)

M4x30mm (11)

M5x12mm (12)

M5x30mm (13)

M6x12mm (14)

M6x30mm (15)

M8x16mm (16)

Utilizzare le rondelle per qualsiasi vite.

Per TV con fondo irregolare o ostruito, utilizzare i distanziali.

Attenzione: per l'installazione, utilizzare le viti con la lunghezza corretta. Se si hanno dubbi sulla installazione, fermarsi immediatamente e contattare il servizio assistenza. Utilizzare viti troppo lunghe potrebbe danneggiare il TV mentre viti troppo corte non reggerebbero il peso del TV che potrebbe cadere causando danni o ferite.

1. Rimuovere le viti per essere utilizzate altrove.

2. Per TV con retro piatto, attaccare le staffe verticali direttamente.

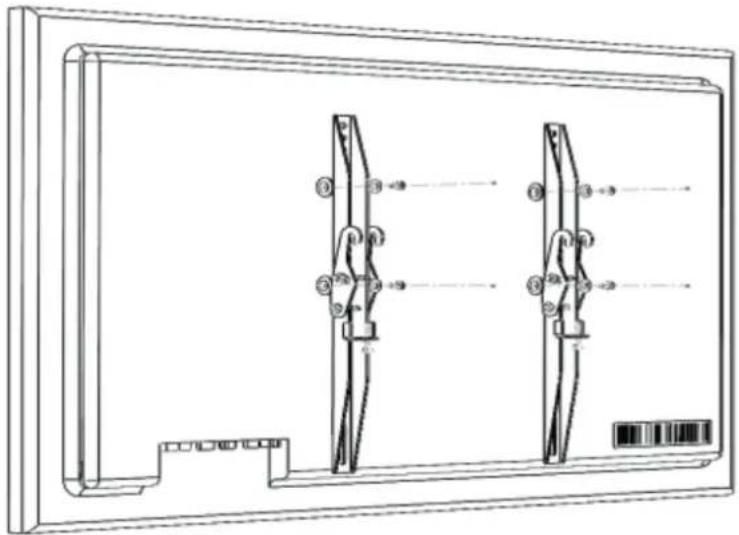

Passo 3 - Opzione 1: attaccare le staffe verticali a TV con retro piatto

1. Allineare i fori sul retro del TV con i fori della staffa, che deve essere a livello.

2. Posizionare le rondelle M6x16 (6) concentriche ed allinearle ai fori sulle staffe: inserire quindi le viti (10-14) nelle rondelle.

3. Stringere le viti per bloccare le staffe al TV. Non stingere le viti esageratamente.

Passo 3 - Opzione 2: attaccare le staffe verticali a TV con retro irregolare o ostruito

1. Posizionare i distanziali sopra ai fori delle viti, tra le staffe e il retro del TV.
2. Allineare le staffe ai distanziali, quindi posizionare le rondelle sopra ai fori delle staffe e inserire le viti nelle rondelle, staffe e distanziali. Verificare che le staffe siano livellate.
3. Stringere le viti finché non aderiscono alle staffe verticali. Non stringere esageratamente.

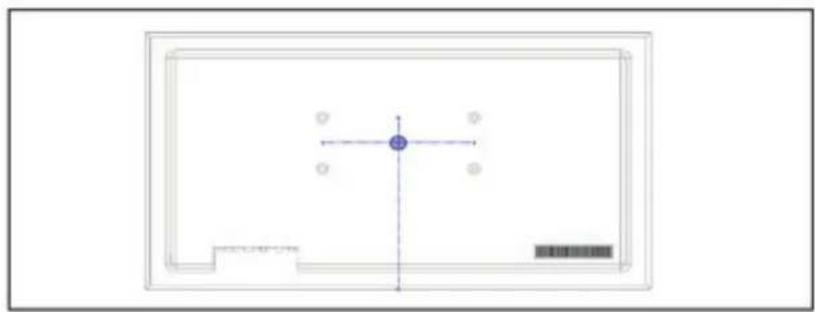

Passo 4 - Determinare la posizione sul muro

Posizionare il TV al centro della piastra a muro sul braccio, prima di forare.

1. Misurare la distanza dal basso del TV alla mezzeria dei quattro fori di fissaggio. Questa è la misurazione.
2. Scegliere il punto esatto sul muro, relativo al vostro disegno. Qui, misurare la distanza che desiderate tra il basso del TV e il pavimento. Notare che il TV deve essere al di sopra di eventuali mobili (porta TV, elementi decorativi, apparecchi blue ray e altoparlanti).
   • La parte alta del TV deve essere livellata orizzontalmente.
3. Al termine di queste operazioni segnare con una matita il punto sul muro.

Passo 5 - Installare il braccio su muro di cemento pieno o forati

Attenzione: per evitare danni alla proprietà o lesioni personali, non forare mai nella malta tra i mattoni. Forare direttamente nel cemento o calcestruzzo.

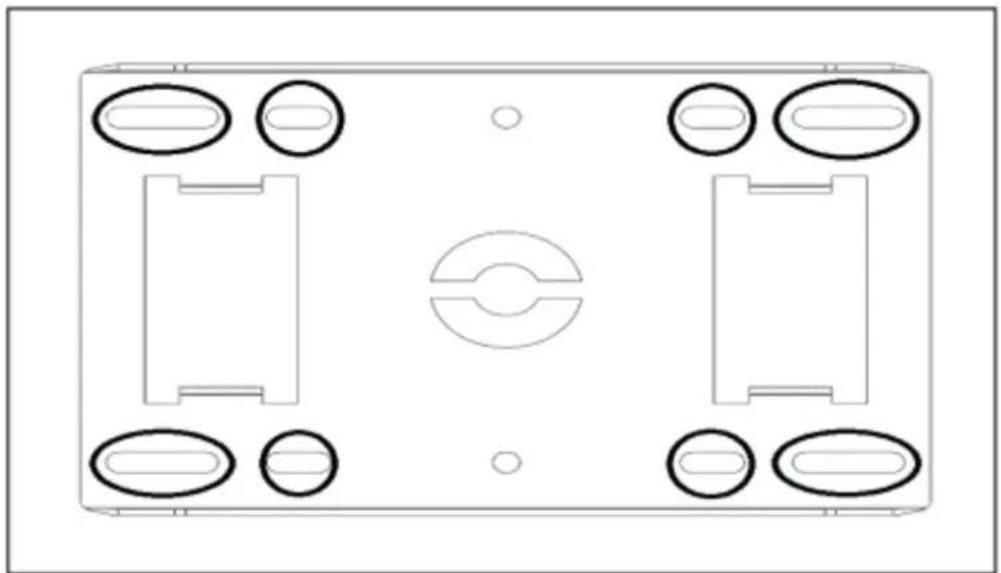

1. Allineare il centro della piastra a muro al braccio all'altezza determinata in precedenza e verificare che sia quella desiderata. Segnare la posizione dei 6 fori per le viti.
2. Forare i fori pilota con profondità 60mm e diametro 8mm.
3. Inserire i tasselli nei fori e utilizzare un martello per spingere i tasselli a filo con il muro.
4. Allineare la piastra a muro con i tasselli e inserire le viti nei fori. Stringere le viti fino ad unire la piastra ai tasselli.
5. Non stringere esageratamente per evitare danni alla proprietà o potenziali lesioni.
6. Notare che la piastra deve essere livellata orizzontalmente e verticalmente. L'angolo tra il braccio e il muro deve essere di 90 gradi.

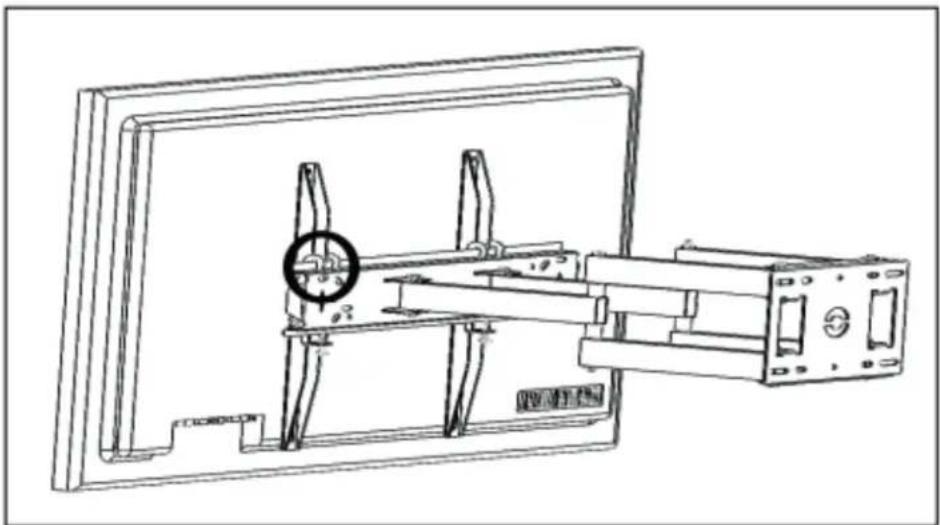

Passo 6 - Appendere il TV al braccio

1. Per semplificare l'attacco del TV al braccio, sollevare il TV prendendolo per gli angoli, in modo da poter vedere il retro del TV stesso.

- Se il vostro TV è enorme o molto pesante o non si riesce a vedere la staffa e il braccio, farsi aiutare da qualcuno nell'operazione.

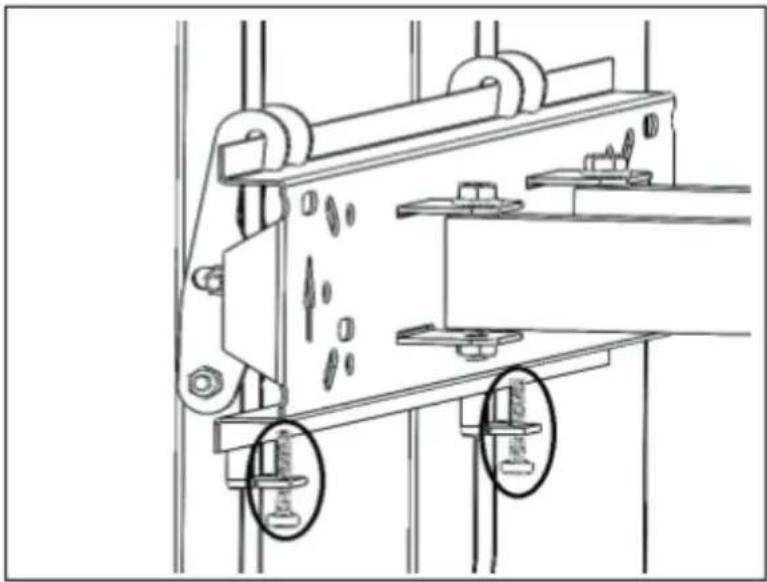

1. In primo luogo, inserire i ganci delle staffe nella parte superiore della traversa del braccio.

1. Quindi stringere le viti nella parte inferiore della traversa.

1. Verificare che l'aggancio sia stabile e resistente.

Passo 7 - Regolazione e gestione dei cavi

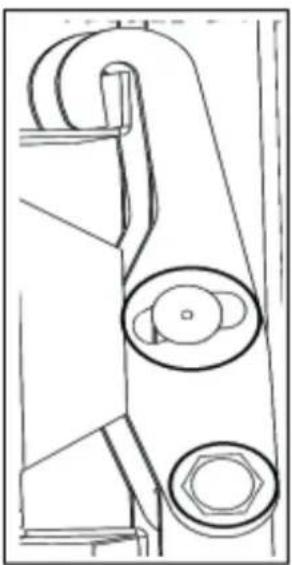

1. E' possibile modificare la posizione verticale del TV agendo sulle due viti sui ganci.

1. Nota: quando si è certi della posizione del televisore, stringere le viti e i dadi per evitare movimenti indesiderati.
2. Posizionare i copridadi sui dadi per un migliore aspetto estetico.
3. Gestire tutti i cavi tramite i fermacavi presenti nella confezione. Mettere i fermacavi sui due profili e far passare i cavi all'interno dei fermacavi per prevenire qualsiasi allentamento, instradando i cavi lungo i bracci e fornerno un aspetto pulito all'installazione.

Rimuovere il TV dalla piastra a muro

Per rimuovere il TV dalla piastra a muro, scollegare tutti i cavi ed eseguire a ritroso la procedura del passo 6.

Cura e manutenzione

Come buona prassi di cura e manutenzione, effettuare verifiche periodiche al serraggio dei tasselli e verifica all'integrità del prodotto.

Garanzia

Melchioni Spa, con sede in Milano (Italia), via Colletta 37, riconosce garanzia convenzionale sul prodotto per il periodo di due anni dalla data del primo acquisto da parte del consumatore. Tale garanzia lascia impregiudicata la validità della normativa in vigore riguardante i beni di consumo (D.L. 6 Settembre 2005 n. 206 art. 128 e seguenti), dei quali diritti il consumatore rimane titolare. Tale garanzia si applica all'intero territorio dell'Unione Europea.

I componenti o le parti che risulteranno difettosi per accertate cause di fabbricazione saranno riparati o sostituiti gratuitamente per tramite del rivenditore, durante il periodo di garanzia di cui sopra. Melchioni Spa si riserva il diritto di effettuare sostituzione integrale dell'apparecchio, qualora la riparabilità risultasse impossibile od eccessivamente onerosa, con altro apparecchio di simili caratteristiche (D.L. 6 Settembre 2005 n. 206 art. 130) nel corso del periodo di garanzia. In questo caso la decorrenza della garanzia rimane quella dell'acquisto originale: la prestazione erogata in garanzia non prolunga il periodo della garanzia stessa.

Questo apparecchio non sarà in ogni caso considerato difettoso per materiali o fabbricazione qualora dovesse essere adattato, cambiato o regolato, al fine di conformarsi a norme di sicurezza e/o tecniche nazionali o locali, in vigore in un Paese diverso da quello per il quale è stato originariamente progettato e fabbricato. Questo apparecchio è stato progettato e costruito per un impiego esclusivamente domestico: qualunque altro utilizzo comporta il decadimento dei benefici della garanzia. La garanzia non copre:

• parti soggette ad usura o logorio, né quelle parti che necessitano di una sostituzione e/o manutenzione periodica
  • uso professionale del prodotto
• malfunzionamenti o qualsiasi difetto dovuti ad errata installazione, configurazione, aggiornamento di software / BIOS / firmware non eseguita da personale autorizzato Melchioni Spa
• riparazioni o interventi eseguiti da persone non autorizzate da Melchioni Spa
• manipolazioni di componenti dell'assemblaggio o, ove applicabile, del software
• difetti provocati da caduta o trasporto, fulmini, sbalzi di tensione, infiltrazioni di liquidi, apertura dell'apparecchio, intemperie, fuoco, disordini pubblici, aerazione inadeguata o errata alimentazione
  • eventuali accessori, ad esempio: scatole, borse, batterie, ecc. usate con questo prodotto
• interventi a domicilio per controlli di comodo o presunti difetti

Il riconoscimento della garanzia da parte di Melchioni Spa è subordinata alla presentazione di un documento fiscale che comprovi l'effettiva data di acquisto. Lo stesso non deve presentare manomissioni o cancellature, in presenza dei quali Melchioni Spa si riserva il diritto di rifiutare l'erogazione del trattamento in garanzia.

La garanzia non sarà riconosciuta qualora la matricola o il modello dell'apparecchio risultassero inesistenti, abrasi o modificati.

La presente garanzia non comprende alcun diritto di risarcimento per danni diretti o indiretti, di qualsiasi natura, verso persone o cose, causati da un'eventuale inefficienza dell'apparecchio. Eventuali estensioni, promesse o prestazioni in merito, assicurate dal rivenditore, saranno a carico di quest'ultimo.
