MANUALE UTENTE X50 Ultra DREAME

IT Informazioni sulla sicurezza

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, leggere attentamente il manuale d'uso prima di utilizzare l'apparecchio e conservarlo per riferimenti futuri.

Restrizioni d'uso

• Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8 anni o da persone con deficit fisici, sensoriali, intellettuali o con esperienza o conoscenze limitate senza la supervisione di un genitore o di un tutore per garantire un funzionamento sicuro ed evitare qualsiasi rischio. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.
  L'apparecchio deve essere utilizzato solo con l'alimentatore fornito in dotazione.
• Questo apparecchio contiene batterie che possono essere sostituite solo da personale specializzato.
• Liberare l'area da pulire. I bambini non devono giocare con l'apparecchio. Assicurati che bambini e animali domestici siano tenuti a distanza di sicurezza dal robot durante il suo funzionamento.
  · Non installare, caricare o utilizzare l'apparecchio nei bagni o intorno alle piscine.
• Questo prodotto è destinato esclusivamente alla pulizia dei pavimenti in ambiente domestico. Non utilizzare all'aperto, su superfici non pavimentate o in ambienti commerciali o industriali.
  · Assicurati che l'apparecchio funzioni correttamente in un ambiente adeguato. In caso contrario, non utilizzare l'apparecchio.
  Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo speciale disponibile presso il produttore o il suo agente di assistenza.

Informazioni sulla sicurezza

Restrizioni d'uso

Non utilizzare il robot in un'area sospeso sopra il livello del suolo senza una barriera protettiva.
Non posizionare il robot a testa in giù. Non utilizzare il coperchio dell'LDS, il coperchio del robot o il paraurti come impugnatura del robot.
- Utilizzare il robot in ambienti con temperatura ambiente superiore a 0 °C e inferiore a 40 °C. Assicurati che non vi siano liquidi o sostanze appiccicose sul pavimento.
- Per evitare danni o danni da trascinamento, prima di mettere in funzione l'apparecchio, rimuovere tutti gli oggetti lasciati sul pavimento e i cavi o i fili di alimentazione che si trovano sul percorso di pulizia.
- Rimuovi gli oggetti fragili o piccoli dal pavimento per evitare che il robot li urti e li danneggi.
- Tenere capelli, dita e altre parti del corpo lontano dall'apertura di aspirazione del robot.
- Tenere lo strumento di pulizia fuori dalla portata dei bambini.
· Non mettere in funzione l'apparecchio in una stanza in cui dorme un neonato o un bambino.
Non collocare bambini, animali domestici o altri oggetti sopra il robot, indipendentemente dal fatto che sia fermo o in movimento.
- Nel serbatoio dell'acqua pulita è possibile aggiungere solo acqua pulita e la soluzione detergente ufficialmente approvata. Non aggiungere altri liquidi come alcol o disinfettanti. Il rapporto tra la soluzione detergente e l'acqua pulita può essere controllato sul flacone della soluzione detergente. Tenere la soluzione detergente fuori dalla portata dei bambini.

IT Informazioni sulla sicurezza

Restrizioni d'uso

• Non utilizzare il robot per pulire oggetti molto caldi. Non utilizzare il robot per raccogliere liquidi infiammabili o combustibili, gas corrosivi, acidi o solventi non diluiti.
• Non aspirare oggetti duri o taglienti. Non utilizzare l'apparecchio per raccogliere oggetti come sassi, grandi pezzi di carta o qualsiasi altro oggetto che possa intasare l'apparecchio.
  La spina deve essere rimossa dalla presa di corrente prima di procedere alla pulizia o alla manutenzione dell'apparecchio.
  Non pulire il robot o la stazione base con un panno bagnato e non sciacquarli con alcun liquido. Dopo aver pulito le parti lavabili, asciugarle completamente prima di reinstallarle e utilizzarle.
• Utilizzare questo prodotto in conformità alle istruzioni contenute nel manuale d'uso. Gli utenti sono responsabili di eventuali perdite o danni derivanti dall'uso improprio di questo prodotto.

Batterie e ricarica

Non utilizzare batterie o stazioni base di parte terza. Il robot può essere utilizzato solo con la stazione base modello RCXE0105/RCXE0108/RCXE0109.
· Non tentare di smontare, riparare o modificare da soli la batteria o la stazione base.
· Non collocare la stazione base vicino a una fonte di calore.
Non utilizzare un panno o le mani bagnate per pulire i contatti di ricarica della stazione base.
Non smaltire impropriamente le vecchie batterie. Le batterie non necessarie devono essere smaltite presso un centro di riciclo appropriato.

Informazioni sulla sicurezza

Batterie e ricarica

Se il cavo di alimentazione è danneggiato o rotto, interrompere immediatamente l'uso e contattare il servizio di assistenza.
· Assicurati che il robot sia spento durante il trasporto e, se possibile, conservato nell'imballaggio originale.
Se il robot non viene utilizzato per un tempo prolungato, caricarlo completamente, quindi spegnerlo e conservarlo in un luogo fresco e asciutto. Ricaricare il robot almeno una volta ogni 3 mesi per evitare di scaricare eccessivamente la batteria.

Informazioni sulla sicurezza del laser

Il sensore laser di questo prodotto è conforme alla norma IEC 60825-1:2014/EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1

PRODOTTO LASER DI CONSUMO

EN 50689:2021

Solo per uso interno

Leggere il manuale dell'operatore

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLX85CE/RLX85CE-1/RLX85CE-3/RLX85CE-4/RLX85CE-5/RLX85CE-6 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet: https://global.dreametech.com

Per un manuale elettronico dettagliato, visitare il sito https://global.dreametech.com/pages/user-manuals-and-faqs

Panoramica del prodotto

Contenuto della confezione
(Dreame X50 Ultra)

Cavo di alimentazione

Piastra di estensione della rampa della stazione base

Manuale d'Uso

Scomparto del detergente automatico (preinstallato)

Sacchetto della polvere × 2 (1 preinstallato)

Tampone del mocio × 2 (preinstallato)

Supporto per il tampone del mocio × 2

Filtro della piastra di lavaggio (preinstallato)

Soluzione detergente

Utensile di pulizia

Panoramica del prodotto

Contenuto della confezione
(Dreame X50 Ultra Complete)

Altri accessori

Cavo di alimentazione

Piastra di estensione della rampa della stazione base

Scomparto del detergente automatico (preinstallato)

Sacchetto della polvere × 2 (1 preinstallato)

Tampone del mocio × 2 (preinstallato)

Supporto per il tampone del mocio × 2

Filtro della piastra di lavaggio (preinstallato)

Manuale d'Uso

Utensile di pulizia

Kit di accessori extra

Spazzole principali × 1

Spazzola laterale × 2

Filtro del contenitore della polvere × 3

Sacchetto della polvere × 3

Soluzione detergente × 1

IT Panoramica del prodotto

Robot

Premere per rimandare il robot alla stazione base
- Tenere premuto per 3 secondi per disattivare il blocco bambini
Pulsante di accensione / pulizia
- Tenere premuto per 3 secondi per accendere o spegnere il dispositivo
Premere per avviare la pullzia dopo l'accensione del robot

Indicatore di stato circolare

• Blu fisso: Pulizia o ripulitura completata
• Verde fisso: In ricarica
  · Arancione lampeggiante: Errore

Indicatore di stato del pulsante

· Bianco fisso: Pulizia o ripulitura completata
· Bianco intermittente: In carica (non batteria scarica)
Arancione fisso: Standby a batteria scarica o in pausa a batteria scarica
- Arancione lampeggiante: In carica (batteria scarica)
· Arancione lampeggiante: Errore
- Rosa lampeggiante Telecamera attivata

Nota:

Premere un pulsante qualsiasi del robot per mettere in pausa il robot durante la pulizia o la ricarica.
- Il blocco bambini può essere attivato/disattivato tramite l'App Dreamehome.

Panoramica del prodotto

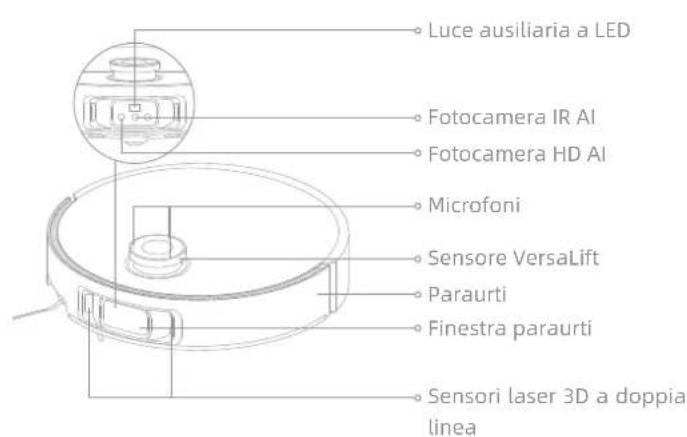

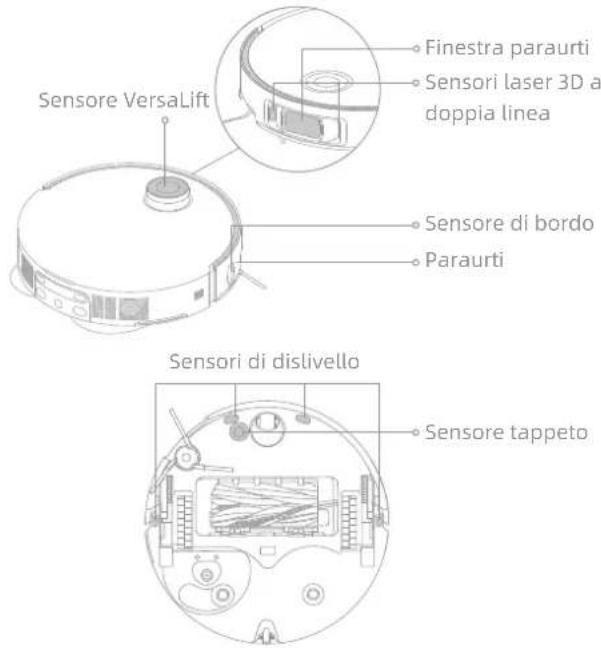

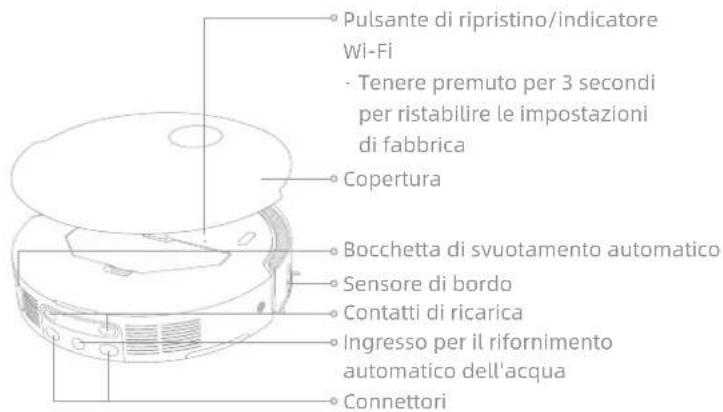

Robot e sensori

Luce ausiliaria a LED Fotocamera IR AI Fotocamera HD AI Microfoni Sensore VersaLift Paraurti Finestra paraurti Sensori laser 3D a doppia linea

Pulsante di ripristino/indicatore Wi-Fi - Tenere premuto per 3 secondi per ristabilire le impostazioni di fabbrica Copertura Bocchetta di svuotamento automatico Sensore di bordo Contatti di ricarica Ingresso per il rifornimento automatico dell'acqua Connettori

Nota: Il sensore VersaLift si abbassa quando il robot è in modalità standby, in carica sulla stazione base o quando pulisce aree ad altezza ridotta. In caso di pulizia di aree ad altezza ridotta, non spostare il robot per non comprometterne il posizionamento.

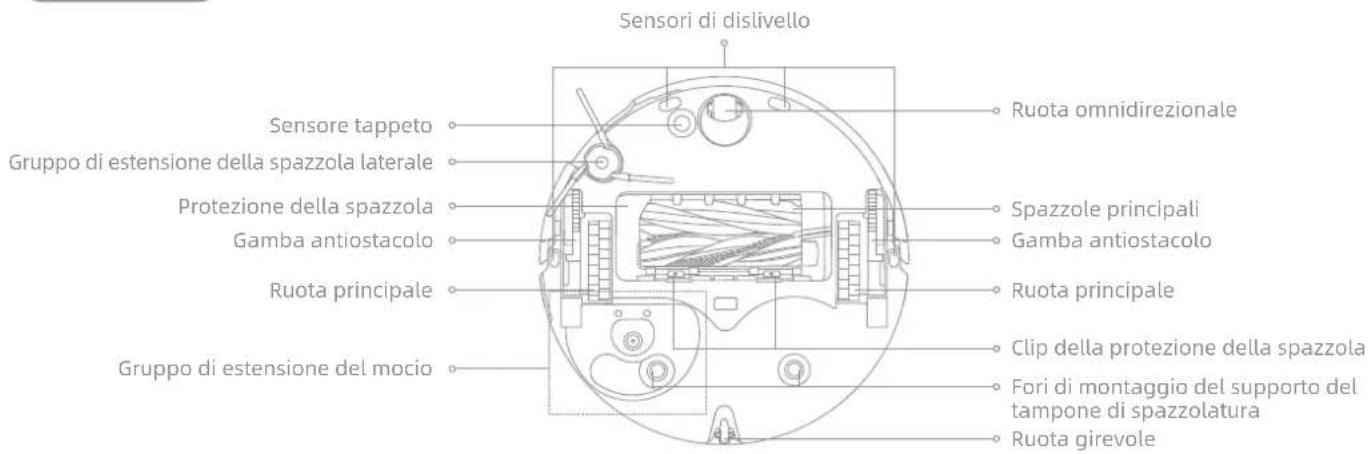

IT Panoramica del prodotto

Robot e sensori

Sensori di dislivello Sensore tappeto Gruppo di estensione della spazzola laterale Protezione della spazzola Gamba antiostacolo Ruota principale Gruppo di estensione del mocio Ruota omnidirezionale Spazzole principali Gamba antiostacolo Ruota principale Clip della protezione della spazzola Fori di montaggio del supporto del tampone di spazzolatura Ruota girevole

Contenitore della polvere

Bocchetta di svuotamento automatico Filtro Clip del contenitore della polvere Clip del filtro

Gruppo mocio

Area di attacco del tampone del mocio

Supporto per il tampone del mocio

Tampone del mocio

Panoramica del prodotto

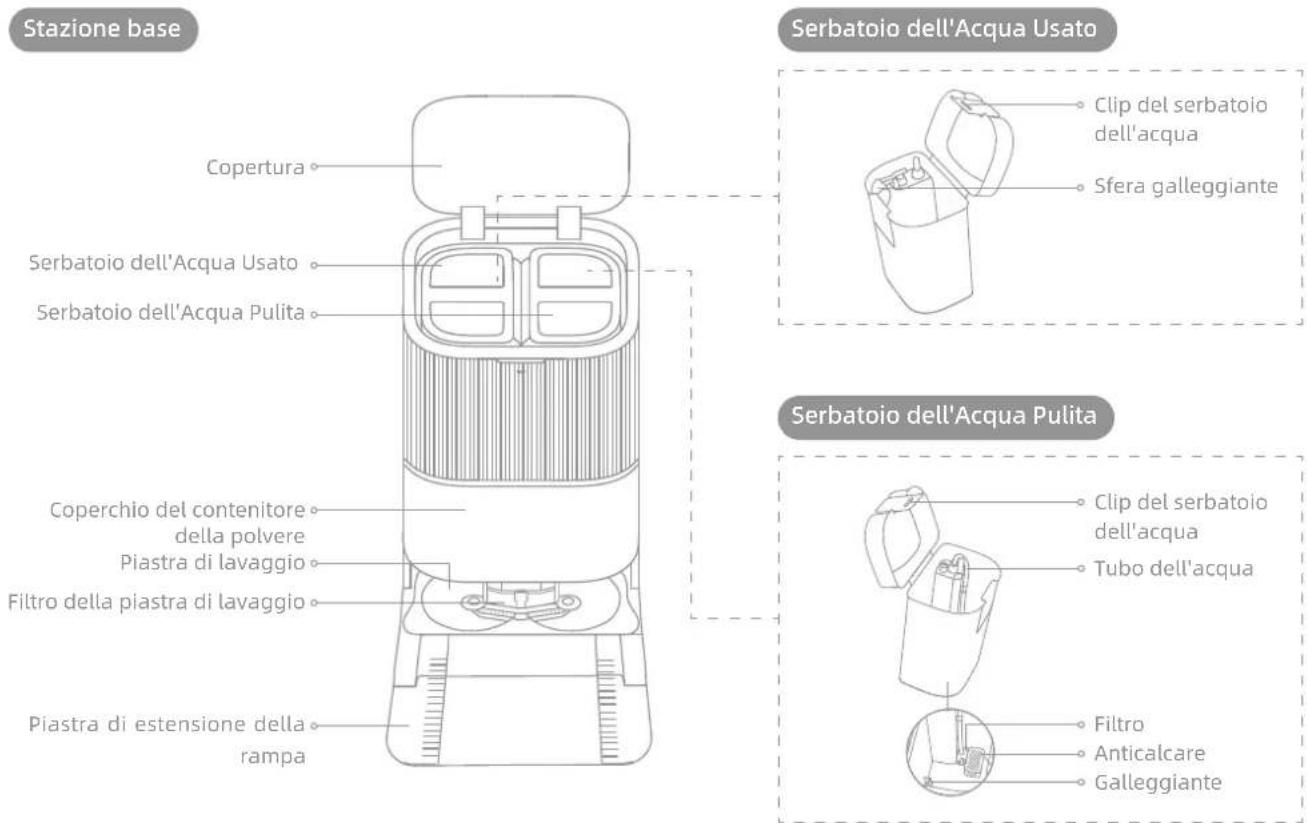

Stazione base Serbatoio dell'Acqua Usato Copertura Serbatoio dell'Acqua Usato Serbatoio dell'Acqua Pulita Clip del serbatoio dell'acqua Sfera galleggiante Coperchio del contenitore della polvere Piastra di lavaggio Filtro della piastra di lavaggio Piastra di estensione della rampa Serbatoio dell'Acqua Pulita Clip del serbatoio dell'acqua Tubo dell'acqua Filtro Anticalcare Galleggiante

Panoramica del prodotto

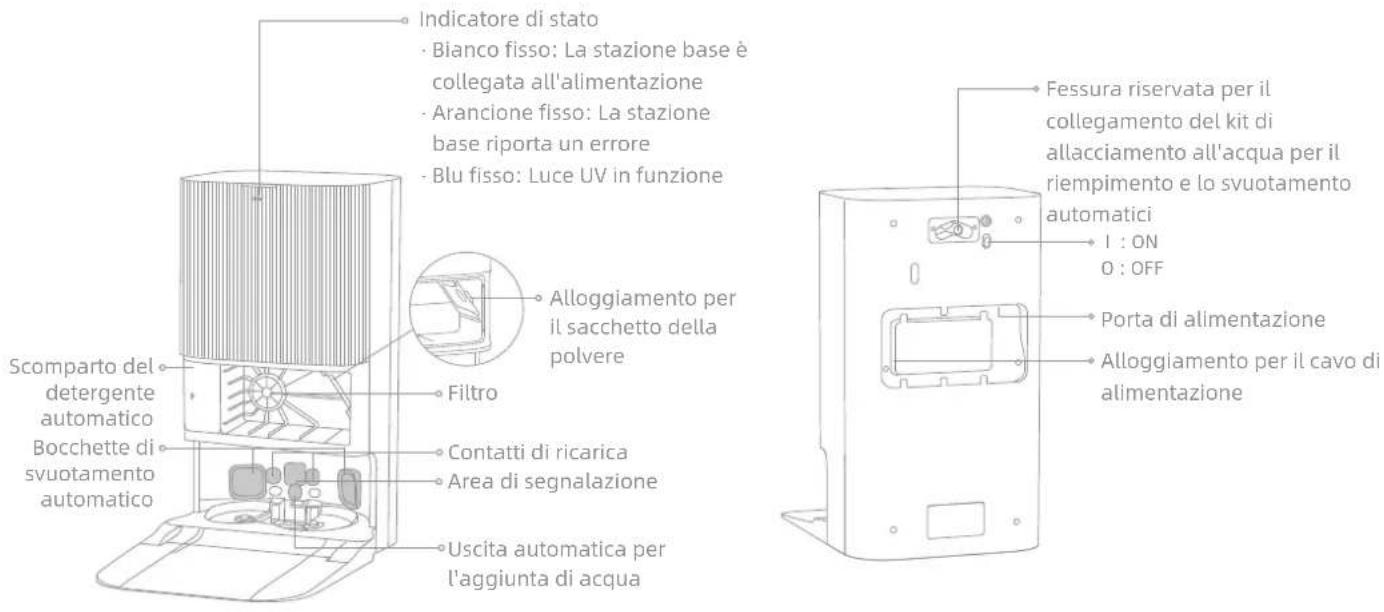

Stazione base

Indicatore di stato - Bianco fisso: La stazione base è collegata all'alimentazione - Arancione fisso: La stazione base riporta un errore - Blu fisso: Luce UV in funzione Scomparto del detergente automatico Bocchette di svuotamento automatico Filtro Contatti di ricarica Area di segnalazione Uscita automatica per l'aggiunta di acqua Alloggiamento per il sacchetto della polvere Fessura riservata per il collegamento del kit di allacciamento all'acqua per il riempimento e lo svuotamento automatici I : ON O : OFF Porta di alimentazione Alloggiamento per il cavo di alimentazione

Nota: Il kit di allacciamento all'acqua per il riempimento e lo svuotamento automatico deve essere acquistato separatamente. (Disponibile solo in alcune regioni)

Preparare la casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di valore o pericolosi e togliere i cavi, i panni, i giocattoli, gli oggetti duri e gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa impigliarsi, graffiarsi o rovesciarsi e causare danni.

Aprire la porta della stanza da pulire e sistemare i mobili al loro posto per lasciare più spazio.

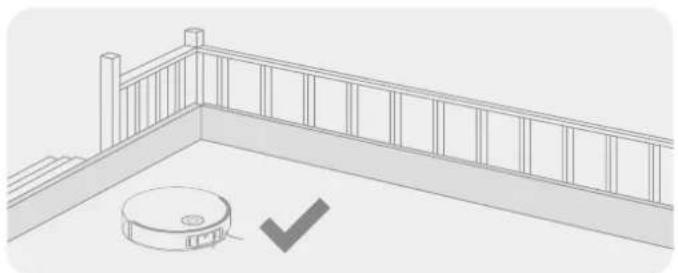

Prima della pulizia, posizionare una barriera fisica sul bordo delle scale per garantire il funzionamento sicuro e senza intoppi del robot.

Per evitare che il robot non riconosca le aree da pulire, non sostare davanti al robot, alle soglie, ai corridoi o ai luoghi angusti.

Nota:

• Quando si utilizza il robot per la prima volta, seguirlo durante la pulizia per eliminare in tempo eventuali ostacoli.
  • Le luci a LED ausiliarie forniranno un'illuminazione ausiliaria negli ambienti scarsamente illuminati.
• Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graffiare il pavimento.

Prima dell'uso

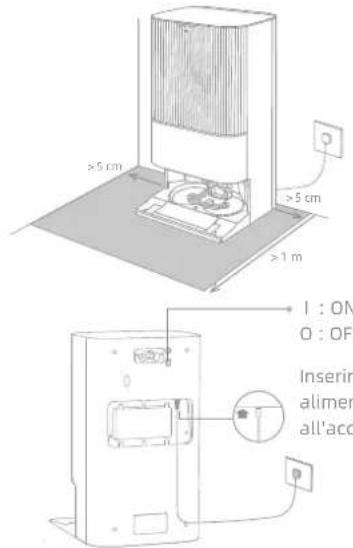

1. Posizionare la stazione base e collegarla a una presa elettrica

Collocare la stazione base in una posizione il più possibile aperta e con un buon segnale Wi-Fi. Lasciare uno spazio sufficiente come mostrato nella figura e rimuovere gli oggetti nell'area ombreggiata. Inserire il cavo di alimentazione nella stazione base e collegarlo alla presa.

>5 cm >>5 cm >>1 m I : ON 0 : OFF Inserine alimer all'acc

Nota:
- Assicurati che nessun oggetto possa bloccare l'area di segnalazione.
- Per evitare che le macchie d'acqua bagnino i pavimenti in legno o i tappeti, si consiglia di posizionare la stazione base su pavimenti in piastrelle o in marmo.

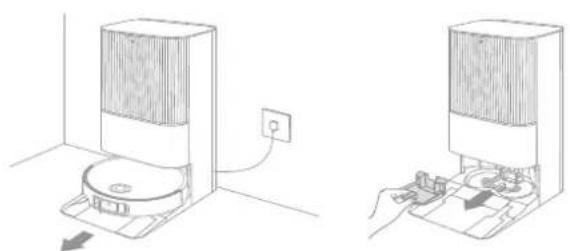

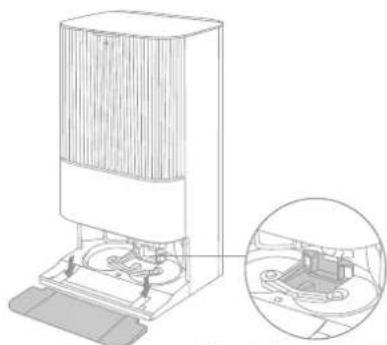

1. Installare la piastra di estensione della rampa

Filtro della piastra di lavaggio
Nota: Assicurarsi che il filtro della piastra di lavaggio sia installato in posizione.

Prima dell'uso

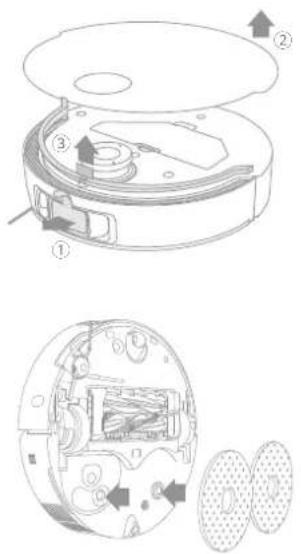

1. Rimuovere le protezioni del robot e installare il gruppo mocio

1. Collegare il robot alla stazione base

Tenere premuto il pulsante (sul robot per 3 secondi per accenderlo. Posizionare il robot sulla stazione base con il gruppo mocio rivolto verso l'asse di lavaggio. Quando il robot si connette con successo alla stazione base, viene emessa una notifica vocale. Dopo che il robot è stato completamente caricato, gli indicatori di stato sul robot e sulla stazione base rimarranno accesi per 10 minuti e poi si spegneranno.

Nota: si raccomanda di caricare completamente il robot prima del suo primo utilizzo. Se non è possibile accendere il robot dopo l'esaurimento della batteria, collegare manualmente il robot alla stazione per caricarlo.

Prima dell'uso

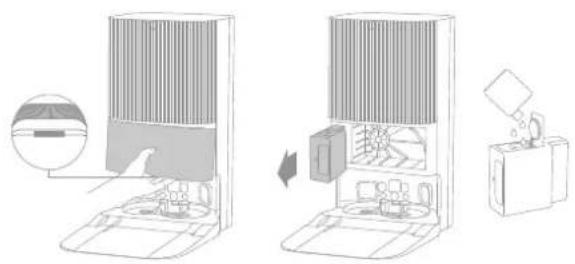

5. Aggiungere la soluzione detergente

(1) Rimuovi il coperchio del contenitore della polvere ed estrarre lo scomparto del detergente automatico.
(2) Aprire il coperchio superiore dello scomparto e aggiungere la soluzione detergente.
(3) Chiudere il coperchio dello scomparto, reinserirlo nella stazione base e rimontare il coperchio del contenitore della polvere. La soluzione detergente verrà aggiunta automaticamente

• Lo scomparto del detergente automatico può essere riempito di soluzione detergente per l'uso. Per evitare malfunzionamenti, non aggiungere altri liquidi oltre alla soluzione detergente ufficialmente approvata.
• Installare lo scomparto del detergente automatico finché non scatta in posizione.

6. Aggiungere acqua al serbatoio dell'acqua pulita

Estrarre il serbatoio dell'acqua pulita dalla stazione base e riempirlo con acqua pulita. Quindi reinserirlo nella stazione base.

Nota: Non aggiungere acqua calda nel serbatoio dell'acqua per evitare che il serbatoio si deformi.

Collegamento con l'App Dreamehome

1. Scaricare l'App Dreamehome

Rimuovere il coperchio del robot ed effettuare la scansione del codice QR sulò robot, oppure cercare "Dreamehome" nell'App Store per scaricare e installare l'app.

Codice QR

Nota:

• È supportato solo il Wi-Fi a 2,4 GHz.
• A causa degli aggiornamenti del software dell'app, le operazioni effettive potrebbero differire dalle indicazioni contenute nel presente manuale. Seguire le istruzioni in base alla versione attuale dell'app.

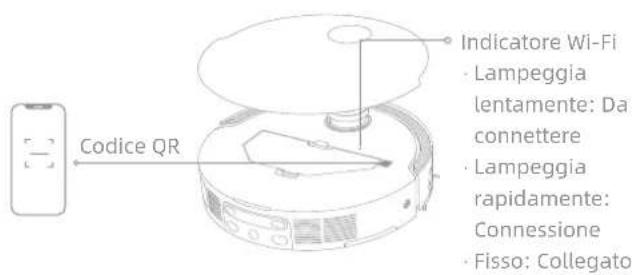

2. Aggiungi dispositivo

Aprire l'app Dreamehome, toccare "Scansiona il codice QR per connetterti" e scansionare nuovamente lo stesso codice QR sul robot per aggiungere il dispositivo. Seguire le istruzioni per completare la connessione Wi-Fi.

Nota: Per ripristinare il Wi-Fi, ripetere il passo 2 e seguire le istruzioni per completare la connessione Wi-Fi.

Codice QR Indicatore Wi-Fi • Lampeggia lentamente: Da connettere • Lampeggia rapidamente: Connessione • Fisso: Collegato

Modalità d'utilizzo

Accensione/spegnimento

Tenere premuto il pulsante ⏻ per 3 secondi per accendere il robot. L'indicatore di alimentazione rimane acceso. In alternativa, posizionare il robot sulla stazione base allineando i contatti di ricarica del robot con quelli della stazione base; il robot si accenderà automaticamente e inizierà la ricarica. Per spegnere il robot, allontanarlo dalla stazione base e tenere premuto il pulsante ⏻ per 3 secondi.

Mappatura veloce

Dopo aver configurato la rete per la prima volta, seguire le istruzioni dell'App per creare rapidamente una mappa. Il robot inizierà a tracciare una mappa senza pulire. Quando il robot torna alla stazione base, il processo di mappatura è stato completato e la mappa viene salvata automaticamente.

Pausa/Riposo

Quando il robot è in funzione, premere un pulsante qualsiasi per metterlo in pausa.

Se il robot rimane in pausa per più di 10 minuti, entra automaticamente in modalità di riposo. Tutti gli indicatori del robot si spengono. Premere un pulsante qualsiasi del robot o utilizzare l'App per attivarlo.

Nota: Se il robot viene messo in pausa e posizionato sulla stazione di ricarica, il compito di pulizia in corso viene interrotto.

Ripresa automatica della pulizia

Se la batteria è troppo scarica, il robot torna automaticamente alla stazione base per ricaricarsi. Dopo la ricarica al livello di batteria appropriato, riprenderà le attività di pulizia non ancora concluse.

Nota: Per utilizzare questa funzione, abilitarla nell'app.

Modalità Non disturbare (DND)

Quando il robot è impostato sulla modalità Non disturbare (DND), il robot non può riprendere la pulizia. La modalità DND è disattivata per impostazione predefinita in fabbrica. Con l'app è possibile attivare la modalità DND o modificare il periodo di DND. Per impostazione predefinita, il periodo di DND va dalle 22:00 alle 8:00.

Nota:

• Le attività di pulizia programmate saranno eseguite come di consueto durante il periodo di DND.
• Alla scadenza del periodo di DND, il robot riprenderà la pulizia dal punto in cui l'aveva lasciata.

Riavvio del robot

Se il robot smette di rispondere o non può essere spento, tenere premuto il pulsante ⏻ per 10 secondi per spegnerlo. Quindi, tenere premuto il pulsante ⏻ per 3 secondi per accendere il robot.

Modalità d'utilizzo

Aspirazione e lavaggio

Nota: Dopo aver installato il gruppo del mocio, il robot funzionerà in modalità "Aspirazione e Lavaggio" per impostazione predefinita durante il primo utilizzo.

1. Avvio della pulizia

Premere il pulsante sul robot, oppure utilizzare l'app per far partire il robot dalla stazione base. Quindi il robot pianifica il percorso di pulizia ottimale ed esegue l'operazione di pulizia in base alla mappa creata.

• Per garantire che il robot torni facilmente alla stazione base dopo la pulizia, si raccomanda di far partire il robot dalla stazione base.
• I tamponi del mocio verranno puliti prima che il robot inizi a pulire, attendere pazientemente.
• Non spostare la stazione base, il serbatoio dell'acqua pulita, il serbatoio dell'acqua usata o il filtro della piastra di lavaggio durante il funzionamento.
• La pulizia con acqua calda può essere attivata nell'app per le attività di pulizia del tampone del mocio, e questo vale per tutte le modalità. Per evitare scottature, non toccare l'uscita dell'acqua quando la funzione è attiva.

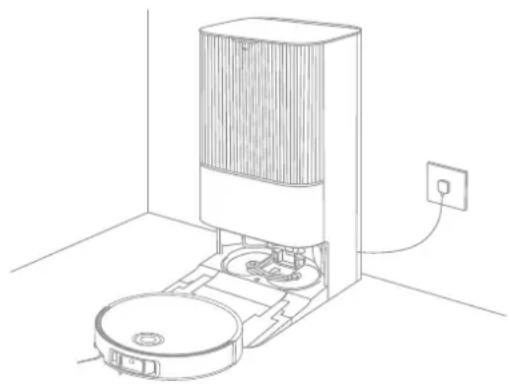

2. Lavaggio automatico del mocio

Durante la pulizia, il robot torna automaticamente alla stazione base per lavare i tamponi del mocio in base alla frequenza di pulizia degli stessi specificata nell'app. La stazione base riempirà automaticamente il serbatoio dell'acqua del robot e quest'ultimo riprenderà le operazioni di pulizia.

3. Svuota automaticamente il contenitore della polvere e lava e asciuga i tamponi del mocio

Dopo che il robot ha terminato un'attività di pulizia e torna alla stazione base per ricaricarsi, la stazione base svuota automaticamente il contenitore della polvere, quindi lava e asciuga i tamponi del mocio.

• Se la funzione di svuotamento automatico è disattivata nell'app, la stazione base non svuoterà automaticamente il contenitore della polvere.
• La stazione base svuoterà il contenitore della polvere in base alle impostazioni dell'app.

4. Pulire il serbatoio dell'acqua usata

Dopo che il robot ha completato il suo compito, ti preghiamo di pulire il serbatoio dell'acqua usata per evitare qualsiasi odore.

Lavare dopo aver passato l'aspirapolvere

Selezionare "Lavaggio dopo l'aspirazione" nell'App e il robot rimuoverà automaticamente il gruppo mocio sulla stazione base per aspirare il pavimento. Al termine dell'aspirazione, il robot tornerà alla stazione base per installare il gruppo mocio e la stazione base svuoterà automaticamente il contenitore della polvere. Quindi, il robot inizierà a lavare dopo aver sollevato la spazzola principale e la spazzola laterale.

Solo aspirapolvere

Abilitare la funzione di aspirazione nell'App e il robot rimuoverà automaticamente il gruppo mocio sulla stazione base e inizierà ad aspirare.

Solo lavaggio

Selezionare la funzione di lavaggio nell'App e il robot controllerà automaticamente se il gruppo mocio è installato sulla stazione base. In caso contrario, il robot installerà il gruppo mocio e inizierà a lavare dopo aver sollevato le spazzole principali ela spazzola laterale.

Manutenzione ordinaria

Parti di ricambio

Per mantenere il robot in buone condizioni, si raccomanda di fare riferimento all'utilizzo degli accessori nell'app o alla tabella seguente per la manutenzione ordinaria.

Parte	Frequenza di manutenzione	Periodo di sostituzione
Serbatoio dell'Acqua Usato Dopo	ogni utilizzo	/
Serbatoio dell'acqua pulita	Una volta ogni 2 settimane

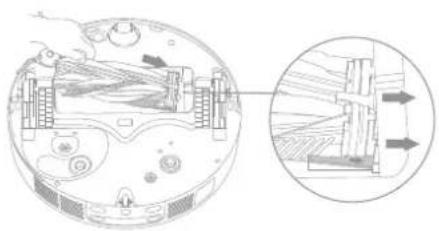

Spazzole principali Ogni 6-12 mesi
Filtro del contenitore della polvere		Ogni 3-6 mesi
Spazzola laterale
Supporti per il tampone del mocio		/
Filtro della piastra di lavaggio	Una volta ogni 1 o due mesi	/
Area di segnalazione della stazione base	Una volta al mese

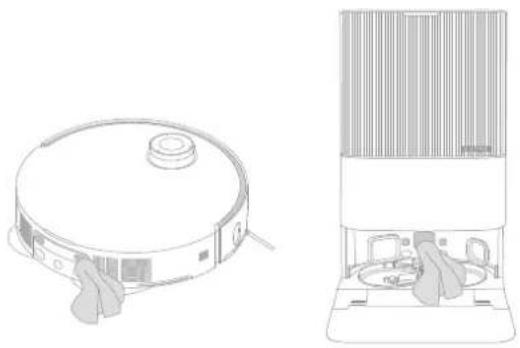

Contatti di ricarica
Bocchette di svuotamento automatico
Ruota omnidirezionale
Ruota girevole
Sensore di bordo
Sensore VersaLift
Sensori laser 3D a doppia linea

Parte Frequenza di manutenzione		Periodo di sostituzione
Sensore tappeto	Una volta al mese	/
Sensori di dislivello
Finestra paraurti
Paraurti
Ingresso per il rifornimento automatico di acqua del robot
Fondo del robot
Contenitore della polvere	Pulire se necessario
Ruote principali
Gambe antiostacolo
Sacchetto per la polvere	nì 1-3 mesi	Ogni 2-4 mesi
Tamponi del mocio Ogni 18-36	mesi
Anticalcare Ogni 18-36

Nota: La frequenza della manutenzione e della sostituzione dipende dall'uso effettivo. Se si verifica un'eccezione dovuta a circostanze particolari, si raccomanda una manutenzione o una sostituzione tempestiva.

Manutenzione ordinaria

Filtro della piastra di lavaggio

1. Estrarre il robot e rimuovere il filtro della piastra di lavaggio al termine della pulizia del tanpone del mocio.

1. Sciacquare il filtro della piastra di lavaggio con acqua pulita, pulirlo e reinstallarlo nella piastra.

1. Utilizzate l'app o premete il pulsante per riportare il robot alla stazione base, oppure rimettetelo a posto manualmente.

Manutenzione ordinaria

Sacchetto per la polvere

1. Rimuovi il coperchio del contenitore della polvere e gettare il sacchetto della polvere.

Nota: Tirando verso l'alto la maniglia, il sacchetto viene sigillato per evitare che polvere e detriti cadano accidentalmente.

1. Rimuovere la polvere e i detriti dal filtro con un panno asciutto.

1. Installare un nuovo sacchetto per la polvere.

1. Reinstallare il coperchio del contenitore della polvere.

IT Manutenzione ordinaria

Serbatoio dell'Acqua Usato

1. Rimuovere il serbatoio dell'acqua usata, aprire il coperchio e versare l'acqua.

1. Sciacquare il serbatoio dell'acqua usata con acqua pulita e utilizzare lo strumento di pulizia in dotazione per pulire la parete interna del serbatoio.

Nota: La sfera del galleggiante nel serbatoio dell'acqua usata è una parte mobile. Non applicare troppa forza durante la pulizia per evitare di danneggiarla.

Manutenzione ordinaria

Spazzole principali

1. Premere i fermi della protezione della spazzola verso l'interno per rimuoverla e sollevare le spazzole dal robot.

1. Estrarre e pulire le spazzole come mostrato in figura. Utilizzare lo strumento di pulizia in dotazione per rimuovere i peli impigliati nelle spazzole. Dopo la pulizia, spingere con forza le spazzole nel portaspazzole principale fino a farle scattare in posizione.

Nota: Prestare attenzione durante l'estrazione delle spazzole principali per evitare lesioni.

1. Con le frecce serigrafate rivolte verso l'alto, inserire il portaspazzole principale nelle fessure verso il basso in modo inclinato.

1. Allineare l'estremità anteriore della protezione della spazzola alla fessura, inserirla verso il basso in modo inclinato e quindi premerla in posizione.

Manutenzione ordinaria

Spazzola laterale

Svitare la spazzola laterale con un cacciavite, pulire i peli dalla spazzola e riavvitarla.

Supporti per il tampone del mocio

Rimuovere e pulire i supporti del tampone del mocio.

Ruota omnidirezionale

• Utilizzare un utensile, ad esempio un piccolo cacciavite, per separare l'asse e il pneumatico della ruota omnidirezionale. Non usare una forza eccessiva.
• Sciacquare la ruota omnidirezionale sotto l'acqua corrente e rimontarla dopo averla asciugata completamente.

Manutenzione ordinaria

Contenitore della polvere e filtro

1. Rimuovereil coperchio del robot e premere la clip del contenitore della polvere per rimuoverlo.

1. Rimuovere il filtro del contenitore della polvere, quindi svuotare il contenitore della polvere.

1. Picchiettare delicatamente il cestello del filtro per rimuovere lo sporco.

Nota: Non tentare di pulire il filtro con spazzole, dita o oggetti appuntiti per evitare di danneggiarlo.

1. Sciacquare il contenitore della polvere e il filtro con acqua e asciugarli completamente prima di rimontarli.

• Sciacquare il contenitore della polvere e il filtro solo con acqua pulita. Non utilizzare alcun detergente.
• Utilizzare il contenitore della polvere e il filtro solo quando sono completamente asciutti.

Manutenzione ordinaria

Sensori del robot

Pulire i sensori del robot con un panno morbido e asciutto, come mostrato nella figura seguente:

Sensore VersaLift Finestra paraurti Sensori laser 3D a doppia linea Sensore di bordo Paraurti Sensori di dislivello Sensore tappeto

Nota: Un panno bagnato può danneggiare gli elementi sensibili del robot e della stazione base. Per la pulizia utilizzare un panno asciutto.

Contatti di ricarica e area di segnalazione

Pulire i contatti di ricarica e l'area di segnalazione con un panno morbido e asciutto.

Manutenzione ordinaria

Bocchette di svuotamento automatico

Pulire le bocchette di svuotamento automatico del robot e della stazione base con un panno morbido e asciutto.

Per sostituirli, rimuovere i tamponi dai relativi supporti.

Il robot contiene una batteria agli ioni di litio ad alte prestazioni. Assicurati che la batteria rimanga ben carica durante l'uso quotidiano per mantenere prestazioni ottimali. Se il robot non viene utilizzato per un tempo prolungato, spegnerlo e metterlo via. Per evitare danni dovuti a scariche eccessive, caricare il robot almeno una volta ogni tre mesi.

Risoluzione dei problemi

Problema Soluzione
Il robot non si accende.	La batteria è scarica. Ricaricare il robot sulla base e riprovare.La temperatura della batteria è troppo bassa o troppo alta. Si raccomanda di far funzionare l'apparecchio a una temperatura compresa tra 32°F (0°C) e 104°F (40°C).
Il robot non si carica.	La stazione base non è collegata all'alimentazione, accertarsi che entrambe le estremità del cavo di alimentazione siano collegate correttamente.Il contatto tra i contatti di ricarica della stazione base e il robot è insufficiente; pulire i contatti di ricarica.Verificare la presenza di oggetti estranei sui connettori del robot ed eventualmente rimuoverli.
Il robot non riesce a connettersi al Wi-Fi.	La password della rete Wi-Fi non è corretta. Assicurati che la password utilizzata per la connessione alla rete Wi-Fi sia corretta.Il robot non supporta una connessione Wi-Fi a 5 GHz. Assicurarsi che il robot sia collegato a una connessione Wi-Fi a 2,4 GHz.Il segnale Wi-Fi è debole. Assicurati che il robot si trovi in un'area con una buona copertura Wi-Fi.Il robot potrebbe non essere pronto per essere configurato. Uscire e rientrare nell'App, quindi riprovare come indicato.
Il robot non riesce a trovare e a tornare alla stazione base.	La stazione base è stata scollegata dall'alimentazione o spostata mentre il robot non era su di essa. Collegare la stazione base all'alimentazione o di posizionare il robot sulla stazione base per caricarlo.Ci sono troppi ostacoli intorno alla stazione base. Posizionare la stazione base in un'area più aperta.Lo spostamento del robot può comportare il suo riposizionamento e, se il riposizionamento non va a buon fine, ricreerà una mappa. Se il robot è troppo lontano dalla stazione base, potrebbe non essere in grado di tornare automaticamente da solo, nel qual caso sarà necessario posizionare manualmente il robot sulla stazione base.Pulire l'area di segnalazione della stazione base per rimuovere polvere o detriti.

Risoluzione dei problemi

Problema Soluzione
Il robot si blocca davanti alla stazione base e non riesce a tornare indietro.	Controllare se c'è spazio sufficiente su entrambi i lati o davanti alla stazione base per evitare che il robot venga bloccato.Il percorso per tornare alla carica è bloccato, ad esempio la porta è chiusa.Il robot può scivolare se il pavimento davanti alla stazione base è troppo bagnato. In tal caso, pulire l'acqua in eccesso prima di riprovare.Si consiglia di spostare la stazione base in un altro luogo e riprovare.Assicurati che la piastra di estensione della rampa sia installata correttamente.
Il robot non si spegne.	Il robot non può essere spento quando è in carica. Si consiglia di allontanare il robot dalla stazione base e di tenere premuto il pulsanteper 3 secondi per spegnerlo.Se non è possibile spegnere il robot eseguendo il punto 1, tenere premuto il pulsanteper 10 secondi per spegnere forzatamente il robot. Se il problema persiste, contattare il servizio post-vendita.
La velocità di ricarica è lenta.	La ricarica completa del robot richiede circa 4,5 ore quando la batteria è scarica.Se si utilizza il robot a temperature che non rientrano nell'intervallo specificato, la velocità di ricarica rallenterà automaticamente per prolungare la durata della batteria.I contatti di ricarica del robot e della stazione base potrebbero essere sporchi; pulirli con un panno asciutto.
Il rumore aumenta durante il funzionamento del robot.	Controllare se il filtro del contenitore della polvere è intasato. In tal caso, pulirlo o sostituirlo.Un oggetto duro può rimanere incastrato nelle spazzole principali o nel contenitore della polvere. Controllare e rimuovere eventuali oggetti duri.Le spazzole principali o quella laterale potrebbero incastrarsi. Controllare e rimuovere eventuali corpi estranei.Commutare la modalità di aspirazione su Standard o Silenzioso.
Il robot si muove senza seguire il percorso impostato.	Oggetti come cavi di alimentazione e pantofole devono essere rimossi prima di utilizzare il robot.Il lavoro su superfici bagnate e scivolose provoca lo slittamento della ruota principale. Si raccomanda di asciugare i punti bagnati prima di utilizzare il robot.Pulire la finestra del paraurti e i sensori laser 3D a doppia linea del robot con un panno morbido e pulito per mantenerli puliti e non ostruiti.

Risoluzione dei problemi

Problema Soluzione
Il robot non trova le stanze da pulire.	Assicurati che le porte delle stanze da pulire siano aperte.Il luogo antistante la stanza da pulire potrebbe essere bagnato e scivoloso, causando lo scivolamento del robot e un funzionamento anomalo. Prima di utilizzare il robot, provare ad asciugare il pavimento.
Il robot non riprende la pulizia dopo la ricarica.	Assicurati che il robot non sia impostato sulla modalità Non disturbare (DND), che gli impedisce di riprendere la pulizia.Il robot non riprende la pulizia dopo che è stato riportato manualmente alla stazione base o inviato alla ricarica tramite l'app o il pulsante ⚙.
La stazione non può svuotare automaticamente il contenitore della polvere.	Controllare se il sacchetto della polvere nel contenitore è pieno.Se il sacchetto della polvere non è pieno, verificare se ci sono ostruzioni nelle bocchette di svuotamento automatico del robot, della stazione base o del contenitore della polvere. In tal caso, pulire prontamente la bocchetta ostruita.
Il livello dell'acqua nella piastra di lavaggio è anomalo.	Controllare se la guarnizione del serbatoio dell'acqua usata è allentata o non è installata correttamente e, in tal caso, ripristinarla manualmente. Se il problema persiste, contattare il servizio post-vendita.Premere delicatamente sul serbatoio dell'acqua usata per verificare che sia installato correttamente.Rimuovere la piastra di lavaggio e controllare se lo scarico delle acque reflue è ostruito e pulirlo.Controllare la soluzione detergente. Non aggiungere altri liquidi oltre alla soluzione detergente ufficialmente approvata.
Il supporto del mocio è sollevato in modo anomalo.	Rimuovi il supporto del mocio per verificare che non vi siano oggetti estranei incastrati e provare a riavviare il robot. Se il problema persiste, contattare il servizio post-vendita.
Presenza di acqua sotto il serbatoio dell'acqua pulita o intorno alla guarnizione.	Quando si estrae il serbatoio dell'acqua pulita, è possibile che rimanga dell'acqua nel tubo sotto il serbatoio o intorno alla guarnizione. Questo è normale. Pulire con un panno asciutto.

Per ulteriore supporto, contattateci tramite https://global.dreametech.com

Specifiche

Robot

Modello	RLX85CE RLX85CE-1 RLX85CE-3
	RLX85CE-4 RLX85CE-5 RLX85CE-6
Tempo di ricarica C	rca 4,5 ore
Tensione nominale	14,4 V---
Potenza nominale	75 W
Frequenza operativa	2400-2483,5 MHz
Potenza di uscita massima	< 20 dBm

In condizioni normali di utilizzo, questa apparecchiatura deve essere tenuta a una distanza di almeno 20 cm tra l'antenna e il corpo dell'utente.

Scatola	Manuale	Manuale	Pellicola	Pellicola	Borsa	Maniglia	Pellicola
PAP 20	PAP 21	PAP 22	PVC 3	PET 1	CPE 7	PE 4/PP 5	PP 5
Carta			Plastica
RACCOLTA DIFFERENZIATA
Verifica le disposizioni del tuo Comune.Separa le componenti e conferiscile in modo corretto.

Stazione base

Modello RCXE0105 RCXE0108	RCXE0109
Ingresso nominale 220-240 V	50-60 Hz ~
Potenza di uscita nominale 20 V	2-A
Potenza nominale (durante lo svuotamento della polvere)	700 W
Potenza nominale (durante la pulizia con acqua calda)	1160 W
Potenza nominale (durante la carica e l'asciugatura)	87 W

Nota:

• La potenza nominale (durante la pulizia con acqua calda) è determinata dal valore della potenza durante il periodo rappresentativo (temperatura dell'acqua 25°C).
• La potenza nominale (durante la carica e l'asciugatura) è determinata dal valore della potenza a pieno carico.

Smaltimento e rimozione della batteria

La batteria agli ioni di litio incorporata contiene sostanze pericolose per l'ambiente. Prima di smaltire la batteria, assicurarsi che venga rimossa da tecnici qualificati e smaltita presso un centro di riciclo appropriato.

• la batteria deve essere rimossa dall'apparecchio prima di essere rottamata;
• l'apparecchio deve essere scollegato dalla rete di alimentazione quando si rimuove la batteria;
• la batteria deve essere smaltita in modo sicuro.

ATTENZIONE:

Prima di rimuovere la batteria, scollega l'alimentazione ed esaurisci la batteria il più possibile.

Le batterie non necessarie devono essere smaltite presso un centro di riciclo appropriato.

Non esporre ad ambienti ad alta temperatura per evitare rischi di esplosione.

In caso di condizioni difficili, è possibile che il liquido venga espulso dalla batteria. In caso di contatto, sciacquare con acqua e consultare un medico.

Guida alla rimozione:

1. Capovolgere il robot, utilizzare uno strumento appropriato per rimuovere le viti sul retro del robot, quindi rimuovere il coperchio.
2. Scollegare i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE come da direttiva 2012/19/UE) che non devono essere mescolati con i rifiuti domestici indifferenziati. Per proteggere la salute umana e l'ambiente, invece, è necessario consegnare i rifiuti di apparecchiature a un punto di raccolta designato per il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche, nominato dal governo o dalle autorità locali. Lo smaltimento e il riciclo corretti aiutano a prevenire potenziali conseguenze negative per l'ambiente e la salute umana. Per ulteriori informazioni sull'ubicazione e sui termini e le condizioni di tali punti di raccolta, contattare l'installatore o le autorità locali.
