MANUALE UTENTE AC26N DB Technologies

MANUALE D'USO - Sezione 1

AC26N è un processore audio digitale per la gestione di sistemi audio, progettato per installazioni fisse e touring. AC26N utilizza la tecnologia più moderna con processori a 2B/56bit e convertitori AD/DA a 24-bit ad alle prestazioni.

Le funzioni disponibili nel processore sono: livelli di ingresso e uscita, ritardo (delay), polarità, 12 bande di equalizzazione per canale di ingresso e uscita, molteplici selezioni di incrocio (crossover) e limiter ad alte prestazioni.

Il controllo dei filtri ha una risoluzione di 1Hz. Ingressi ed uscite possono essere impostate in diverse configurazioni per soddisfare qualsiasi esigenza.

AC26N può essere controllato in tempo reale e configurato in ogni parametro dal pannello frontale e da computer con interfaccia grafica intuitiva accessibile tramite il software «DVA Network» e un collegamento di rete dedicata RDnet oppure USB.

L'aggiornamento del software per la CPU e DSP tramite PC, permette di mantenere il dispositivo aggiornato. E' possibile salvare e richiamare 32 configurazioni predisposte di configurazione.

Contenuto della confezione:

• AC26N
• Manuale d'uso
• CD software
• Cavo di alimentazione.

Caratteristiche

• 2 Ingressi e 6 uscite con indirizzamento flessibile
• Ingresso e uscita stereo AES/EBU indirizzabili
• DSP 28/56-bit
• Convertitori A/D BURR BROWN 24-bit ad alte prestazioni
• Freguenza di risoluzione filtri 1 Hz
• 12 Equalizzatori parametrici per ciascun ingresso e uscita
• 2 filtri crossover per ogni uscita con pendenza selezionabile 12/24/48dB/oct
• DRC multiconfigurazione ad alte prestazioni per configurazione
  limiter/compressione per ciascun ingresso e uscita
• Livello regolabile in dB, polarità e ritardo (delay), per ogni ingresso e uscita
• Aggiornamento firmware tramite PC
• Display LCD grafico
• 32 preset memorizzabili dall'utente
• Interfaccia USB per controllo e configurazione da computer
• Interfaccia RDnet che permette di controllare fino a 256 dispositivi remoti

DVA Network

AC26N è equipaggiato con interfaccia di rete proprietaria, denominata RDNET tramite la quale è possibile interfacciarsi al computer attraverso una periferica (RDNET control).
A questo scopo è stato sviluppato il protocollo proprietario di comunicazione RDnet con il quale è possibile ricevere e inviare i dati; questo collegamento permette di monitorare in tempo reale i parametri del diffusore come livello del segnale, stato del limiter, etc...
E' possibile selezionare diversi valori di crossover, delay, volume ed aggiungera equalizzazioni, tramite l'apposito plug-in.

Si raccomanda di scaricare il software gratuito DVA Network direttamente dal sito dB Technologies (www.dbtechnologies.com) nella sezione dedicata «Software & Controller»

DVA USB Manager

Il firmware del controller audio può essere aggiornato attraverso la porta USB. Per rendere possibile e facile questo aggiornamento è stato sviluppato un programma dedicato.

Si raccomanda di scaricare il software gratuito DVA USB Manager direttamente dal sito dB Technologies (www.dbtechnologies.com) nella sezione dedicata «Software & Controller»

PC

FUNZIONI PANNELLO FRONTALE

Il display LCD grafico permette di visualizzare ed editare le informazioni dell'AC26N, senza l'uso del computer.
Il contrasto può essere settato all'interno del menu principale.

2) MANOPOLA "Funcions Selector" E "Push Enter"

Questo controllo permette di muoversi, selezionare e variare i parametri all'interno dei menu visualizzati sul display.
Rotazione della manopola (Functions Selectors)
- permette di muoversi all'interno delle varia pagine del menu;
- permette la variazione dei parametri selezionati
Pressione della manopola (Push Enter)
- permette la selezione/conferma dei parametri

3) Pulsante "ESC"
Questo pulsante consente di uscire dai menu visualizzati o di ritomare alla visualizzazione precedente.
4) Pulsante "Menu"
Questo pulsante permette di accedere direttamente al menù principale

CONNESSIONI PANNELLO RETRO

Il selettore permette di ridurre di 6db i livelli di ingresso analogici XLR [6] contemporaneamente per compensare il livelli alti di uscita dei mixer o di altri dispositivi audio.

Quando la barra del livello segnale degli Ingressi sul display [1] risulta sempre al massimo, questo indica che il livello del segnale in ingresso è elevato e si consiglia di utilizzare l'attenuazione -6dB.

E' possibile controllare quando il selettore è attivato dal menu "Option"

6) CONNETTORI DI INGRESSO "A" E "B"

Ingressi bilanciati a livello linea.

Sono in grado di accettare connettori XLR maschio

7) CONNETTORI DI USCITA "1", "2", "3", "4", "5" E "6"

Uscite bilanciate a livello linea.

Sono in grado di accettare connettori XLR femmina.

Prestare attenzione a collegare le uscile in modo corretto ai diffusori od agli amplificatori in base ai settaggi dei singoli canali per evitare danni e malfuzionamenti

Sezione "AES/EBU"

In aggiunta agli ingressi audio analogici, è stato previsto un ingresso audio digitale SPDIF-AES/EBU (AES3) selezionabile tramite il menu di setup.

L'ingresso richiede una connessione bilanciata utilizzando un connettore XLR con un cavo a 3 condullori da 110ohm, twislato.

Questo connettore permette di rilanciare il segnale audio presente negli ingressi analogici o digitali oppure presenti sulle uscite. La sorgente deve essere impostata tramite il menù "Option"

La connessione deve essere conforme allo stesso standard dell'ingresso [rif.8]

Sezione "RDNET"

10) CONNETTORE DI INGRESSO "DATA INPUT"

Connettore RJ45 ingresso dati

11) CONNETTORE DI USCITA "DATA LINK"

Connettore RJ45 uscita dati per il collegamento seriale in cascata.

12) INDICATORE LUMINOSO "ON"

Questo indicatore di colore Verde si accende solo quando l'AC26N ha riconosciuto ed è connesso con unità principale RDNET tramite computer.

13) INDICATORE LUMINOSO "ACTIVE"

Questo indicatore di colore Giallo lampeggia quanto è attiva una trasmissione dati tra RDNET e il dispositivo.

14) Connettore "USB"

Questo connettore USB (tipo B) permette di collegare il processore ad un computer per il controllo e l'aggiornamento del firmware tramite un programma dedicato (DVA Network)

15) PRESADI ALIMENTAZIONE "MAINS"

Consente la connessione del cavo di alimentazione fornito in dotazione.

Alloggio per fusibile di rete.

17) INTERRUTTORE GENERALE "POWER"

L'interruttore permette l'accensione e lo spegnimento del controllore audio.

COLLEGAMENTI

Audio analogici

Le connessioni bilanciate permettono di ridurre al minimo il rumore indotto dai cavi stessi e permettere la possibilità di usare cavi di lunghezza importanti.

Queste connessioni possono essere utilizzate sia sugli ingressi che sulle uscite.

Il connettore XLR deve essere collegato con il pin 1 a massa, pin 2 al caldo (+) e pin 3 al freddo (-). Nel caso di cavo schermato collegare la schermatura al pin 1.

I cavi ci connessione XLR-XLR e XLR-Jack1/4"(6,3mm) possono essere utilizzati per il collegamento all'AC26N.

Le connessioni sbilanciate possono essere utilizzate anche se il rumore indotto dal cavi stessi aumenta e i cavi non devono superare la lunghezza di 5mt.

Quesla connessioni possono essere utilizzate sia sugli ingressi che sulle uscite.

I collegamenti sbilanciati possono abbassare il livello del segnale in ingresso di 6dB; per ovviare a questo inconveniente è necessario collegare il pin 3 alla massa anche se questo può aumentare il rumore.

Audio digitali (AES/EBU)

AES/EBU (protocollo AES3) è un ingresso bilanciato isolato elettricamente tramite un trasformatore. Permette di utilizzare due canali audio in un singolo cavo bipolare schemato. Le caratteristiche del cavo devono essere: impedenza 100ohm twistato e schemato con conneltore XLR (AES3 standard)

RD net

Clascuna porta RDNet presente sul "Control 2" e "Control 8" può essere collegata a max. 32 dispositivi compatibili posti in cascata.

Nell'esempio a seguito, la porta dell'unità di controllo RDNET CONTROL 2 è collegata all'ingresso DATA INPUT di un AC 26N, la cui uscita parallela DATA LINK è inviata all'ingresso del successivo AC26N.

Nell'esempio, [n] è un numero compreso tra 3 e 32 (limite massimo dei dispositivi da collegare ad una sotto rete)

RDSE

La lunghezza complessiva del cavo CAT5 di una sotto rete NON può eccedere i 900 metri.

Il connettore deve essere collegato come:

1 – disponibile per altre funzioni (ad esempio: audio +)
2 - disponibile per altre funzioni (ad esempio: audio -)
3 – disponibile per altre funzioni (ad esempio: massa analogica)
4 - massa digitale
5 - massa digitale
6 - disponibile per altre funzioni (ad esempio: alimentazione)
7-RS 485 A
8-RS 485 B

ACCENSIONE

All' accensione del dispositivo, si avvia l'inizializzazione che dura alcuni secondi. Sul display viene visualizzato il modello, il logo e la barra avanzamento caricamento del programma.

AC2GN RONET U 0.7.1 DB TECHNOLOGIES

Al termine del processo di installazione sul display viene visualizzata la finestra del menù "Meters". Per conoscere le indicazioni nel dettaglio fare riferimento al paragrafo "DESCRIZIONE FINESTRA MENU" "Meters".

AC26N è pronto per l'utilizzo

CONFIGURAZIONE E VISUALIZZAZIONE

Per accedere alla finestra del menù principale è necessario premere il tasto "MENU" (posto sul frontale del dispositivo.

"ESC" (→) Da una qual

automaticamente alla schermata precedente

MENU' PRINCIPALE

Preset

Matrix

A Ch. Job

X-Over

Option

I menù presenti nel processore sono sel e mostrano e/o configurano i parametri del sistema.

I menù principali sono :

Heters visualizzazione livelli degli ingressi e delle uscite; visualizzazione programma utilizzato e stato, mute rapido

Preset memorizzare, salvare ed eliminare le configurazioni del sistema

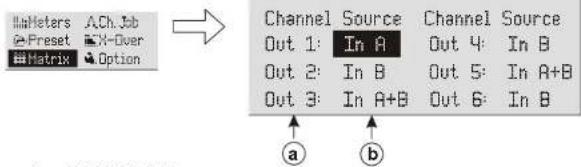

matrix selezionare le uscite in funzione del segnale in ingresso

Ch. Bob configurazione di ogni singolo canale

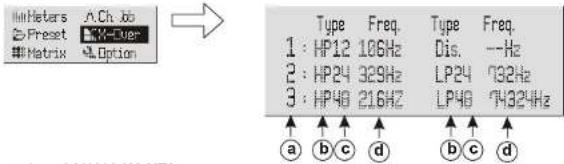

X-Over configurare le frequenza di taglio e i tipi di filtri per ogni singola uscita

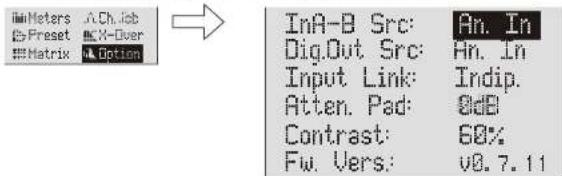

Option assegnazione degli ingressi e delle uscite, contrasto display, la versione del firmware, ingressi ed altre opzioni

I menù e le singole opzioni visualizzati possono essere selezionati ruotando la manopola"FUNCTIONS SETECTOR" ( ).
Per accedere all'interno della selezione è necessario evidenziare il parametro desiderato e premere la manopola "Push Enter" (|).
Lo stesso procedimento deve essere adottato per selezionare e/o modificare le opzioni al'interno delle voci del menù stesso

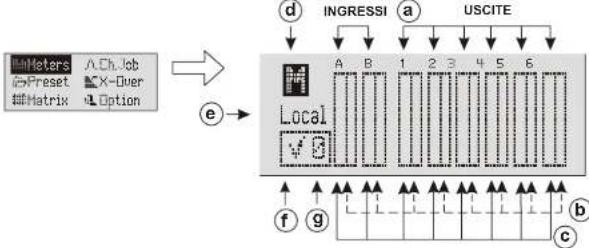

DESCRIZIONE FINESTRA MENU' "Meters"

Questa finestra permette di visualizzare le configurazioni e lo stato generale degli ingressi e delle uscite, la versione del programma utilizzato, il suo stato e come viene pilotato il sistema.

I connettori di ingresso ed uscita sono identificati utilizzando le medesime indicazioni presenti sulla serigrafia del retro del dispositivo.

Con segnali di ingresso digitali, l'indicazione "A" e "B" corrispondono all'ingresso.

Ruotando la manopola "FUNCTIONS SELECTOR" [2] si scorrono in modo ciclico i canali ingresso, uscita e indicazione di mute generale (d): il canale selezionato viene evidenziato.

b) BARRA LIVELLO COMPRESSIONE/MUTE CANALE

COMPRESSIONE SEGNALE

La compressione del segnale viene visualizzata tramite lo scorrimento della barra di destra dall'alto verso il basso

MUTE

Ogni singolo canale può essere posto nelle condizione di mute. Selezionare il canale e premere la manopola "Push Enter" [2] per confermare il cambiamento di stato.

Alla indicazione del canale verrà sostituila la lettera "M" e la barra verrà completamente evidenziata.

Per ripristinare il funzionamento normale, ripetere le precedenti azioni descritte.

L'indicazione del livello di ogni singolo canale viene segnalato tramite lo scorrimento delle barra di sinistra.

d) MUTE GENERALE

E' possibile mettere in mute tutti gli ingressi e le uscite contemporaneamente. Ruotare la manopola "FUNCTIONS SELECTOR" [2], selezionare la lettera "M"e premere la manopola "Push Enter" [2].

Per ripristinare il funzionamento normale, ripetere le precedenti azioni descritte.

Il mute generale ha la priorità più alta rispetto ai mute dei singoli canali

e) MODALITA' DI COMANDO

Viene visualizzato come è utilizzato e/o a quali dispositivi è collegato l'AC26N.

Local = utilizzo stand-alone

Nessuna connessione ad un dispositivo esterno

NET = collegato direttamente alla rete dedicate RDnet e al computer

USB = collegato direttamente ad un computer tramite cavo USB

f) INDICAZIONE STATO IMPOSTAZIONI

Tramite questa indicazione viene visualizzato se il programma caricato è stato modificato in uno o più parametri rispetto all'ultimo salvataggio.

^2 = programma originale

= programma con parametri modificati

a) PROGRAMMA IMPOSTATO

Il numero indica il programma caricato ed utilizzato dal sistema riferito alla locazione di salvataggio. Fare riferimento al menù di "Preset" per ulteriori dettagli.

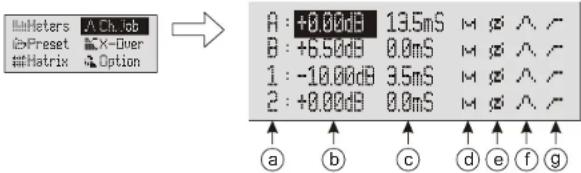

DESCRIZIONE FINESTRA MENU' "Ch. Job"

Questa finestra permette di visualizzare la configurazione di ogni singolo canale

##Haters A Ch Job #Preset X-Over ##Matrix Option A: +0.00dB 13.5mS M φ φ ∧ ¬ B: +6.50dB 0.0mS M φ φ ∧ ¬ 1: -10.00dB 3.5mS M φ φ ∧ ¬ 2: +0.00dB 0.0mS M φ φ ∧ ¬ a b c d e f g

I connettori di ingresso ed uscita sono identificati utilizzando le medesime indicazioni presenti sulla serigrafia del retro del dispositivo.

Indica guadagno del segnale. L'aumento nella intensità di un segnale è espresso in decibel (dB). Il parametro può essere selezionato da -80.00dB a +20.00dB con passi di 0,01dB.

Un aumento di 6dB è approssimativamente uguale al raddoppiamento in scala lineare del livello in tensione del segnale

Con un guadagno maggiore di 0dB viene amplificato il segnale, mentre con un guadagno inferiore di 0dB viene attenuato il segnale.

c) RITARDO DEL SEGNALE (DELAY)

I segnale audio riprodotto può essere ritardato per permettere l'allineamento acustico. Questo compensa le diverse posizioni dei diffusori durante l'installazione e la riproduzione sonora ed è espresso il mS. Il parametro può essere selezionato da 0.0mS a 72.9mS con passo 0.1mS.

Per allineare un segnale audio è possibile utilizzare la seguente formula:

Ritardo = (GAPx1000)/344

Ritardo = ms (espresso in millisecondi)

GAP = distanza del diffusore dal punto di riferimento (espresso in metri)

elocità del suono = 344m/s

d) MUTE

Ogni singolo canale può essere posto nella condizione di mute. Lo stesso comando può essere attivato nella finestra del menù «meters».

NB Il mute generale ha la priorità più alta rispetto ai mute dei singoli canali.

e) FASE

Permette la rotazione di fase di 180º rispetto al segnale in ingresso.

Questa rotazione permette l'ottimizzazione soprattutto delle basse frequenze nelle installazioni complesse.

f) EQUALIZZAZIONE

Questo comando apre la finestra del menù dell'equalizzazione del singolo canale. Viene principalmente utilizzato per correggere una o più frequenze che devono essere attenuate oppure aumentate.

L' AC26N gestisce 12 filtri per ogni singolo canale di ingresso e uscita con tre diversi tipi configurazioni:

• Equalizzatore PEQ (peaking equalizer) è ideale per identificare, isolare e correggere solo una determinata gamma di frequenze. Passano tutte le frequenze, ma aumenta e diminuisce solo quelle attorno alla frequenza centrale per una determinata banda e un guadagno stabilito.
• Equalizzatore high-shelf passa tutte le frequenze, ma aumenta o attenua le frequenze sopra la frequenza di taglio selezionata per il guadagno indicato.
• Equalizzatore low-shelf passa tutte le frequenze, ma aumenta o attenua le frequenze inferiori alla frequenza selezionata per il guadagno indicato.

f, Numerazione dei 12 filtri disponibili per quell'ingresso oppure uscita f, Viene visualizzato il tipo di filtro;

Dis. Disinserito (non presente)
PEO Peaking equalizer
Sh. H Filtro high-shelf
Sh. L. Filtro low-shelf

Esempi: PED Peaking equilizer

Type	Freq.	Gain	Bu
PEO	1000Hz	-12.00dB	1.00

PEO

1000Hz

-9.00dB

1.00

NOTA BENE

Il parametro Bw determina il campo di frequenze adiacenti alla frequenza impostata dove viene attivato il filtro; maggiore è il valore Bw maggiore e è il campo di frequenze (1Bw=1 ottava).

Type	Freq.	Gain	Bv
PED	1000Hz	-12.00dB	1.00
PED	1000Hz	-12.00dB	5.00

Sh. H Filtro high-shelf

Type	Freq.	Gain
Sh. H	9000Hz	-10.00dB
Sh. H	8000Hz	+10.00dB

Sh. L Filtro low-shelf

Type	Freq.	Gain
Sh. L	200Hz	-5.00dB
Sh. L	200Hz	+5.00dB

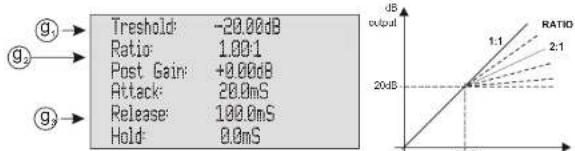

a) COMPRESSIONE

Questo comando apre la finestra del menù compressione del singolo canale.

Identifica la soglia dove inizia il rapporto di compressione. Il valore di base 1:1

q.) Ratio

Indica il rapporto di conversione tra il segnale in ingresso e quello in uscita.

g) Post Gain / Attach / Release / Hold

Questi dati sono in funzione del rapporto di conversione che si vuole ottenere:

Post Gain è il guadagno di uscita

Attack è il tempo di attacco

Release è il tempo di rilascio

Hold il tempo di mantenimento

DESCRIZIONE FINESTRA MENU' "Preset"

Questa finestra permette di memorizzare fino a 32 configurazioni nell'AC26N

La ditta costruttrice fornisce il sistema con un programma impostato e salvato nella posizione "0" e non sovrascrivibile.

8...32 Indica la locazione di salvataggio della configurazione.

Questo numero appare anche nella finestra "Meters" nella posizione (g): in qualsiasi momento il programma utilizzato può essere visualizzato dell'utente

Empty Preset

E' il nome che viene associato al numero della locazione quando non è salvalo nessun settaggio (vuolo)

Local preset

E' il nome che viene associato al numero di locazione quando viene salvata una configurazione.

N.B. = E' possibile salvare un settaggio con il nome desiderato, al max 16 lettere, solo utilizzando l'interfaccia tramite il computer

Selezionando un programma appare la seguente finestra:

Viene indicato il nome del programma assegnato.

Per intervenire sulla applicazione sono a disposizione 3 scelte possibili:

Save Il programma viene salvato nella memoria dell'AC 26N

Del Il programma viene cancellato

Load Il programma viene caricato e pronto per essere utilizzato

DESCRIZIONE FINESTRA MENU "X-Over"

Questafinestrapemetted selezionare perogni usda unifitropassabasso, unifitropassa altoppare, tramela combinazionedientrambe, creare unifitropassabenda. Ilfropresente è un Linkwitz-Riley dove è possiblieselezionare la pendenzadi 12dBkod, 24dBkotoppure 48dBkod e relative a frequenzaditaglo.

HLMeters A.Ch Job Preset TX-User Matrix Option Type Freq. Type Freq. 1: HP12 106Hz Dis. --Hz 2: HP24 329Hz LP24 732Hz 3: HP48 216Hz LP48 74324Hz a b c d b c d

a) CANALI USCITA

I connettori di uscita sono identificati utilizzando le medesime indicazioni presenti sulla serigrafia del retro del dispositivo.

b) FILTRO CROSSOVER

Selezionare il filtro a seconda delle necessità E' possibile selezionare:

Dis. Nessun filtro attivato

HP Filtro passa-alto: lasciare passare solo la parte di segnale audio superiore alla frequenza di taglio

L.P Filtro passa-basso: lasciare passare solo la parte di segnale audio inferiore alla frequenza di taglio

Configurazione Filtro	Passa basso	Passa alto
Nessuna	Dis.	Dis.
Passa alto	HP	Dis.
Passa basso	Dis.	LP
Passa banda	HP	LP

c) PENDENZA DIATTENUAZIONE

Selezionare la pendenza di attenuazione del segnale audio in base alla diminuzione che si desidera ottenere. Più elevata è la pendenza di attenuazione, a parità di frequenza di taglio, maggiore è la selezione del segnale.

E' possibile selezionare:

Permette d'impostare la frequenza di passaggio delle sole frequenze inferiori (filtro passa-basso) o delle sole frequenze superiori (filtro passa-alto). La scelta del taglio è in funzione della riproduzione che si vuole ottenere

L'unità di misura utilizzata è Hz.

Permette di selezionare per ogni uscita il segnale in ingresso da utilizzare come sorgente.

Identificazione del canale in uscita da impostare

b) IDENTIFICAZIONIINGRESSI

Selezionare il tipo di segnale da abbinare a ogni singola uscita in base alle proprie necessità. E' possibile selezionare:

In 8 Viene associato il segnale in ingresso «A»

Tr. B. Viene associato il segnale in ingresso «B»

In A+B Viene associato la somma algebrica dei due segnali in ingresso «A» e «B»

DESCRIZIONE FINESTRA MENU' "Option"

Permette di visualizzare le impostazioni sistema come l'assegnazione degli ingressi e delle uscile, attenuazione, il contrasto del display e la versione del firmware

Questa opzione permette di impostare il tipo di segnale audio in ingresso.

An. In = segnali audio analogici (ingressi "A" e "B")

Dig. In = segnali audio digitali (ingresso AES/EBU)

Dig.Out Src

Questa opzione permette di selezionare la sorgente audio che verrà indirizzata sul connettore AES/EBU OUT (uscita digitale)

An. In = segnali audio presenti negli ingressi analogici

Dic. In = segnali audio presenti sull'ingresso digitale

OUT 1-2 = segnali audio presenti sulle uscite 1 e 2

OUT 3-4 = segnall audio presenti sulle uscite 3 e 4

OUT 5-6 = segnali audio presenti sulle uscite 5 e 6

Input Mode

Permette di configurare gli ingressi

Indip. = sono indipendenti ed autonomi; non sono soggetti a vincoli di alcun genere tra di loro

Linked = sono uniti e funzionano in modalità stereo

I compressori, i filtri, i ritardi, il volume,...sono identici per i due canali

Atten. Pad

Indica come è impostato il selettore "-6dB" posto sul retro [rif. 5]. E' necessario attivare questo selettore quando i livelli di ingresso analogici sono troppo elevati. Il selettore viene attivato solo tramite il pulsante; nel menù è solo una visualizzazione.

0d8 = selettore non attivato.

I segnali di ingresso sono i medesimi della sorgente in ingresso

--6dB =selettore attivato

I segnali in ingresso vengono attenuati di -6dB dal processore interno

Contrast

Consente di regolare il contrasto del display LCD per compensare la differenza di luminosità con il luogo di installazione. Una maggiore chiarezza del display permette di navigare all'interno dei menù in modo corretto e veloce.

Il settaggio in uscita dalla ditta produttrice è 60%

18% più chiaro 69% più scuro 100%

Fw. Vers.

Indica la versione del firmware del processore

SPECIFICHE TECNICHE

PRESTAZIONI AUDIO

Risposta in frequenza: +/- 0.1 dB (20 to 30kHz)

Gamma dinamica: 116dB typ

Distorsione: 0,002% (1kHz @+4dBu)

PRESTAZIONIAUDIO DIGITALI

Processore:

DSP

26/56-bil

Frequenza elaborazione dati:

Convertitori analogici

Ritardo di propagazione. Memorizzazioni configuire

Monetizzazione configurazioni.

48KHz

24-bit BURR BROWN 1.5ms

1.5mg 32 pro

CONTROLLI

Diplay:

Pulsanti/Comandi

LCD grafico

ESC-MENU-FUNCTIONS SELECTION ENTER

ENTER

INGRESSI/USCITE

Ingresso analogico

Impedenza di n I uello mosimo

Livello massimo

n°2 x XLR (3 poli femmina)

OKOhm

+21dBu senza PAD

+27dBu con PAD

Uscita analogica

Impedenza di uscita:

Livello massimo

Tipo: Bilanciato

n°6 x XLR (3 poll maschio)

50Ohm

+21dB0

Ingresso digitale

Tipo:

Uscita digitale

Tipo:

Ingre USB

n°1x XLR (3 poli femmina)

conforme allo standard dell'ingresso

n°2 x XLR RJ45 (cavo CAT 5) Tipo B

PARAMETRI CONTROLLO AUDIO

Guadagno

Ritardo

ingresso

USCITE Rotazione di

COUZZIONE CHEMICAL COMPRESSION

COMPRES Eoglio

Suglia Rapporto

Guadagno in uscita

Tempo di attacco

Tempo di rilascio

Tempo di mantenimento

-80dB a +20dB passo 0.1dB

0 a 72,9mS passo 0,1 mS

0 a 340mS passo 0,1mS

0 - 180

COMPRESSIONE

Soglia

Rapporo Guodean

Guadagno in uscita Tempo di attacco

Tempo di rilascio

Tempo di mantenimento

EQUALIZZATORI

12 equalizzatori per ogni ingresso e uscita

Tipo

Frequenza

Guadagno

FILTRICROSSOVER

Filtro

Tipo

-50dB a +20dB passo 0,1dB

1:1 a Inf:1 passo 0.01

0dB a 40dB passo 0,1dB 1mS a 1000mS passo 0

1mS a 1000mS passo 0,1mS

1mS a 1000mS passo 0,1mS

PEQ(parametrico) Hi-shelf Lo-shelf

20Hz a 20KHz passo 1Hz

-30dB a +15dB passo 0,01dB 0,05dB a 2dB passo 0,01dB

0,00dB a 2dB passo 0,01dB (solo per FEQ)

Filtro

Tipo

Pendenza

Frequenza di taglio 5Hz a 20KHz passo 1Hz

ALIMENTAZIONE

DIMENSIONI

PESO

Full-range 100-240Vac 50-60Hz

Note: Specifiche soggette a variazioni senza preavviso

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti Elettromagnetici E3 o inferiori (E2, E1).

INTRODUCTION

Display: LCD grafico

Buttons/Controls

INPUTS/OUTPUTS

Analog Input

Input impedance:

MAXIMUM LEVEL

Analog Output

Output Impedance:

Maximum Level

Digital Input

Type

Digital Output

Type: BDeepUpulseOutput

USB

SOUND CONTROL PARAMETERS

Gain

Input

Output

Phase Rotation

ESC-MENU-FUNCTIONS SELECTION

ENTER

11) CONNECTEUR DE SORTIE "DATALINK"

Esempio di un sistema a 3-vie

Esempio di un sistema a 3-vie
1:HP48 60Hz LP24 200Hz 2:HP24 200Hz LP12 2000Hz 3:HP12 2000Hz Dis. --Hz
