MANUALE UTENTE Susi 48940 UNOLD

Istruzioni per l'uso Modello 48940

Dati tecnici....61

Significato dei simboli ......61

Per la vostra sicurezza....61

Preparazione al primo utilizzo....65

Informazioni generali sulla preparazione ....66

Spiegazione del pannello di controllo......67

Uso dell'apparecchio....68

Funzioni di protezione dell'apparecchio .....69

Cura e pulizia....70

Norme die garanzia....72

Smaltimento / Tutela dell'ambiente .....72

Service 23

1 Erogatore
2 Uscita
3 | Cilindro refrigerante (per il raffreddamento)
4 Corpo esterno
5 Vaschetta raccogli condensa
6 Pannello di controllo
7 Griglia raccogli gocce
8 Vaschetta raccogli gocce
9 Apertura di introduzione
10 Miscelatore
11 Leva di blocco

PL Strony 86

Capacità: 2 litri (volume utile 1,5 litri)

Classe climatica: N/SN

Dimensioni: circa 42,9 x 17,5 x 44,6 cm LxPxH

Peso: circa 10,4 kg

Cavo di alimentazione circa 120 cm

Gas refrigerante: R290 (23 g di propano)

Dotazioni: raffreddamento a compressore silenzioso, 6 porzioni per ciclo,

5 programmi preimpostati, recipiente e vaschetta raccogli gocce lavabili in lavastoviglie

Accessori: libretto d'istruzioni, ricettario

Con riserva di modifiche e salvo errori in dotazioni, tecnologia, colori e design

SIGNIFICATO DEI SIMBOLI

Questo simbolo segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

Questo simbolo segnala eventuali pericoli di incendio.

PER LA VOSTRA SICUREZZA

Leggere e conservare le seguenti istruzioni.

Persone presenti in casa

1. Questo apparecchio può essere usato dai bambini a partire da 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con carente esperienza e/o conoscenza se gli stessi sono sorvegliati o sono stati istruiti riguardo all'utilizzo sicuro dell'apparecchio e hanno compreso i pericoli che ne risultano.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e la manutenzione affidata all'utente non possono essere eseguite dai bambini, a meno che gli stessi non abbiano più di 8 anni e siano sorvegliati.

4. Conservare l'apparecchio e il cavo fuori dalla portata dei bambini di età inferiore a 8 anni.

5. Utilizzare l'apparecchio solo in ambienti chiusi.

6. Dopo l'uso e prima della pulizia o in caso di guasti durante il funzionamento, staccare sempre la spina dalla presa elettrica.
7. Non immergere l'apparecchio in acqua o in altri liquidi, proteggere il cavo di alimentazione dall'umidità.
8. L'apparecchio è destinato esclusivamente all'uso domestico o a finalità analoghe, come ad esempio

■ angoli cottura di negozi, uffici o altri luoghi di lavoro,

■ aziende agricole,

■ uso da parte degli ospiti di hotel, motel o altre strutture ricettive,

■ in pensioni private o case per vacanze.

Sicurezza elettrica

1. Collegare l'apparecchio solo alla corrente alternata con una tensione corrispondente a quella indicata sulla targhetta.

2. Questo apparecchio non può essere azionato con un timer esterno o un sistema di comando a distanza.

3. Non immergere per nessuna ragione l'apparecchio o il cavo di alimentazione in acqua o altri liquidi.
4. Per motivi di sicurezza, non deporre o utilizzare l'apparecchio e il cavo di alimentazione su o in prossimità di superfici calde, fiamme libere o piani cottura.
5. Srotolare completamente il cavo di alimentazione prima dell'uso.
6. Non collegare prese multiple o alimentatori portatili sul lato posteriore dell'apparecchio.

Indicazioni per un utilizzo sicuro dell'apparecchio

1. Il cavo di alimentazione non deve penzolare oltre il bordo del piano di lavoro.
2. Utilizzare l'apparecchio solo dopo un corretto assemblaggio.
3. Appoggiare l'apparecchio su una superficie orizzontale libera. Accertarsi che vi sia una distanza di almeno 8 cm tra la macchina per granite e altri oggetti, pareti o mobili. Questa distanza minima consente una ventilazione ottimale e impedisce il surriscaldamento dell'apparecchio.
4. Durante il funzionamento, le aperture di aerazione presenti sul corpo esterno devono essere libere
5. Controllare regolarmente la spina e il cavo di alimentazione per individuare eventuali danni o fenomeni di usura. In caso di

danneggiamento del cavo di alimentazione o di altri componenti, inviare l'apparecchio al nostro servizio clienti a scopo di verifica e riparazione. Riparazioni inappropriate possono causare rischi per l'utente e comportano l'esclusione della garanzia.

1. Non utilizzare mai l'apparecchio con accessori di altri dispositivi.
2. Non conservare all'interno dell'apparecchio sostanze esplosive, come ad esempio bombolette spray con propellente infiammabile.
3. Nell'apparecchio utilizzare solo acqua potabile, non acqua ultrapura o distillata.
4. Non premere troppe volte consecutivamente il tasto ON/OFF. Per evitare danni al compressore, devono trascorrere almeno cinque minuti prima della riattivazione.
5. Non versare ingredienti caldi o ghiaccio nel recipiente di miscelazione.

Indicazioni per un impiego sicuro degli alimenti

1. Un'apertura frequente del coperchio provoca un aumento della temperatura nell'apparecchio.
2. Se l'apparecchio non viene utilizzato per più di 48 ore, il recipiente di miscelazione deve essere pulito accuratamente.
3. Se l'apparecchio non è stato utilizzato per molto tempo ed è vuoto, occorre spegnerlo, sbrinarlo, pulire e asciugare tutte le parti e lasciarlo con il coperchio aperto per evitare la formazione di muffa all'interno.

Avvertenze per una manipolazione sicura del gas refrigerante R290

1. Il gas refrigerante R290 presente nel circuito di raffreddamento del prodotto è un gas naturale molto ecologico, ma infiammabile. Durante il trasporto e l'installazione del prodotto, accertarsi che nessuno dei componenti del circuito di refrigerazione venga danneggiato.
2. Trasportare e conservare l'apparecchio solo in posizione verticale.
3. Prima delle operazioni di pulizia e manutenzione, spegnere sempre l'apparecchio e staccare la spina dalla presa elettrica.
4. Gli apparecchi con gas refrigeranti infiammabili devono essere usati solo in locali adeguatamente ventilati.

5. Rispettare tutte le norme locali in vigore per l'impiego del gas.

6. Le persone che eseguono attività di manutenzione o riparazione sul circuito di raffreddamento dovrebbero disporre di una certificazione valida per la manipolazione dei gas refrigeranti.

7. Se l'apparecchio è difettoso e non può più essere riparato, deve essere smaltito correttamente in conformità alle direttive locali in vigore per gli apparecchi contenenti gas refrigeranti.
8. Fare attenzione a non danneggiare i componenti del circuito di raffreddamento.

Non introdurre le mani nell'apparecchio in movimento - pericolo di lesioni! Accertarsi che l'apparecchio non venga inclinato di oltre 45°, poiché in caso contrario si danneggerà il compressore. Dopo l'estrazione dall'imballaggio, lasciare l'apparecchio per almeno due ore nella sua posizione definitiva con il coperchio aperto prima di metterlo in funzione. Il gas refrigere-rante deve prima scendere nell'apparecchio, poiché in caso contrario il compressore potrebbe subire danni.

Attenzione: non conservare in questo apparecchio sostanze esplosive come bombolette spray con gas propellenti infiammabili. Le aperture di ventilazione presenti sulla copertura e all'interno dell'apparecchio devono essere libere da ostacoli. Non utilizzare ausili meccanici o altri metodi per accelerare lo sbrinamento, a meno che non siano espressamente autorizzati dal produttore. Non danneggiare il circuito di raffreddamento.

Non utilizzare apparecchi elettrici all'interno del vano dell'apparecchio destinato agli alimen-ti, a meno che non siano raccomandati dal produttore.

Il gas refrigerante propano (R290) presente nel circuito di raffreddamento del prodotto è un gas naturale molto ecologico, ma infiammabile. Durante il trasporto e l'installazione del prodotto, accertarsi che nessuno dei componenti del circuito di refrigerazione venga danneggia-to.

Il gas refrigerante (R290) è infiammabile.

In caso di danneggiamento del circuito del gas refrigerante:

■ evitare le fiamme libere e le fonti di innesco.
■ Aerare accuratamente il locale in cui si trova l'apparecchio.

Il produttore declina qualunque responsabilità in caso di montaggio errato, utilizzi errati o non idonei o qualora le riparazioni siano eseguite da terzi non autorizzati.

PREPARAZIONE AL PRIMO UTILIZZO

1. Rimuovere tutti i materiali d'imballaggio e gli eventuali fissaggi utilizzati per il trasporto (non la targhetta segnaletica). Tenere lontano dai bambini il materiale d'imballaggio - Pericolo di soffocamento! Smaltire i materiali d'imballaggio in conformità alle direttive locali.

2. Verificare che l'apparecchio sia integro. In presenza di danni visibili, non mettere in funzione l'apparecchio e rivolgersi al nostro servizio clienti.

3. Verificare che tutti gli accessori elencati siano effettivamente presenti.

4. Pulire tutte le parti come descritto nel capitolo Cura e pulizia.

5. Appoggiare l'apparecchio su un piano di lavoro orizzontale asciutto, mantenendo una distanza sufficiente da altri oggetti.

6. Dopo l'estrazione dall'imballaggio, lasciare l'apparecchio per almeno due ore nella sua posizione definitiva con il coperchio aperto prima di metterlo in funzione. Il gas refrigerante deve prima scendere nell'apparecchio, poiché in caso contrario il compressore potrebbe subire danni.

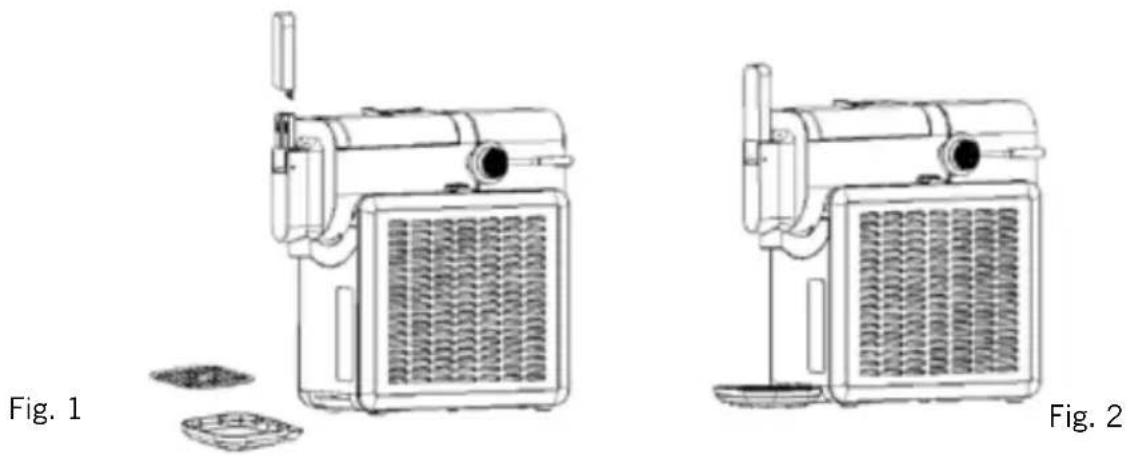

7. Applicare l'erogatore come indicato in Figura 1.

1. Posizionare la griglia raccogli gocce nella vaschetta raccogli gocce e far scorrere la vaschetta raccogli gocce sotto l'apparecchio (Fig. 2).

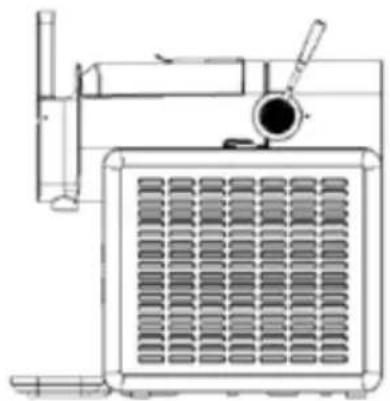

2. Prima di mettere in funzione l'apparecchio è necessario bloccare efficacemente il miscelatore e il recipiente di miscelazione.

3. A tal fine, spingere verso il basso la leva di blocco per bloccare i due elementi.

■ Figura 3: mostra la posizione sbloccata.
■ Figura 4: mostra la posizione bloccata

INFORMAZIONI GENERALI SULLA PREPARAZIONE

1. Prestare sempre attenzione alla quantità massima di riempimento del recipiente di miscelazione per evitare un traboccamento degli ingredienti. Allo stesso tempo, per un risultato ottimale, si deve rispettare anche la quantità minima. Per preparare ottime granite, il recipiente dovrebbe essere riempito completamente. Se necessario, adattare le proprie ricette alla capacità dell'apparecchio.
2. Il tempo di preparazione varia in base a diversi fattori, come ad esempio la temperatura degli ingredienti, la temperatura ambiente, il contenuto di zucchero e la consistenza desiderata. L'uso di ingredienti precedentemente refrigerati può ridurre i tempi di preparazione.
3. Tuttavia, non si devono mai introdurre ingredienti congelati nel recipiente poiché potrebbero causare danni all'apparecchio.
4. Se si utilizzano succhi di frutta fresca è necessario rimuovere la polpa di frutta, ad esempio filtrando i succhi con un colino. I corpi solidi potrebbero ostruire l'uscita.
5. La formazione di condensa sul lato esterno del recipiente di miscelazione è un fenomeno normale, specialmente in caso di umidità elevata o tempi di preparazione prolungati.
6. Il ricettario fornito contiene tanti altri suggerimenti e indicazioni.

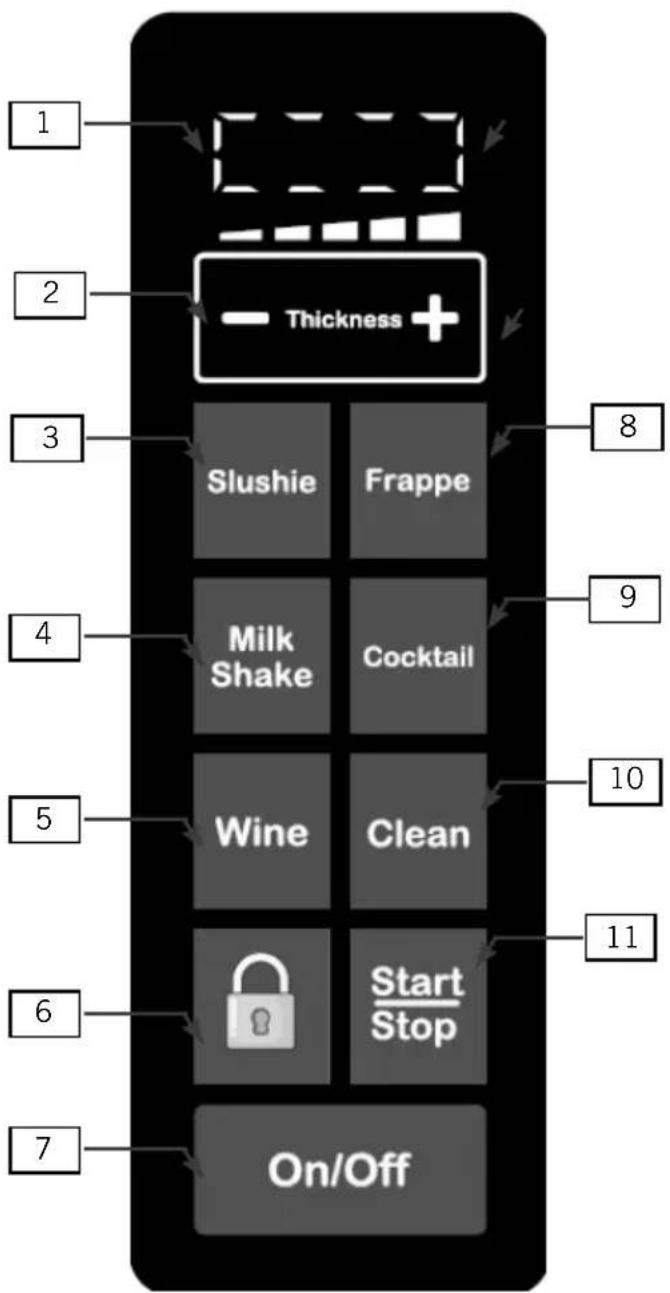

SPIEGAZIONE DEL PANNELLO DI CONTROLLO

1 2 3 4 5 6 7 Thickness + Slushie Frappe Milk Shake Cocktail Wine Clean Start/Stop On/Off 8 9 10 11

1 Display
Selezione della consistenza, + 2 aumenta la consistenza, - riduce la consistenza
3 Tasto per granita classica
4 Tasto per milk shake
5 Tasto per granita al vino
6 Sicurezza bambini
7 Tasto ON/OFF
8 Tasto per frappé al caffè
9 Tasto per granita cocktail
10 Tasto programma di pulizia
11 Tasto Start/Stop

USO DELL'APPARECCHIO

1. Preparare gli ingredienti necessari.

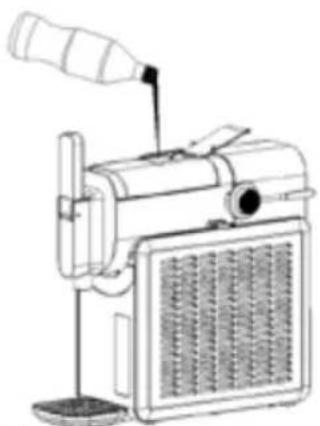

2. Aprire il coperchio del recipiente di miscelazione e versare lentamente all'interno il liquido necessario (Fig. 5). Prestare sempre attenzione alla tacca del livello minimo e massimo (Fig. 6). Se si introduce una quantità insufficiente di liquido, la miscelazione non sarà sufficiente. Se invece se ne introduce troppo potrebbe fuoriuscire.

1. Chiudere il coperchio del recipiente di miscelazione.
2. Inserire la spina in una presa elettrica conforme ai dati della targhetta. Accendere l'apparecchio con il tasto ON/OFF.
3. Selezionare il tipo di preparazione desiderato utilizzando i tasti. È possibile scegliere tra le seguenti preparazioni:

■ Slushie per specialità di granita classiche
■ Milk Shake per milk shake
■ Wine per granita al vino
■ Frappe per frappé al caffè
■ Cocktail per granite a base di cocktail

1. Impostare la consistenza desiderata della granita con l'ausilio dei tasti + e -. Si può scegliere tra cinque livelli, quello preimpostato dal produttore è il livello 3. Il valore selezionato resta memorizzato per i futuri utilizzi, ma può essere modificato in qualsiasi momento con i tasti.
2. Nota: Se la temperatura degli ingredienti è di 20–25 °C, con il livello 3 occorrono circa 35 minuti prima che la granita sia pronta. Questo tempo si riduce se gli ingredienti sono stati precedentemente refrigerati.

3. Premere il tasto "Start/Stop". L'apparecchio inizia a mescolare e raffreddare gli ingredienti, nel frattempo il tasto del tipo di preparazione selezionato si illumina.

4. Dopo 10 secondi si attiva automaticamente la protezione bambini, la spia di controllo corrispondente si illumina e indica che l'apparecchio è bloccato. A questo punto non è possibile inserire altri comandi con i tasti. Premere e tenere premuto il pulsante della protezione bambini per 3 secondi per disattivare il blocco. Ora è nuovamente possibile inserire comandi utilizzando i tasti.

5. Per mettere in pausa la preparazione in corso, premere il tasto "Start/Stop".
6. Quando la granita è pronta viene emesso per tre volte un segnale acustico e sul display appare "Cool". Il simbolo del tipo di preparazione selezionato presenta una luminosità più intensa, mentre i simboli delle altre funzioni si illuminano con una luce più debole.
7. L'apparecchio ora è in modalità raffreddamento e mantiene fredda la granita.
8. Posizionare un recipiente sotto l'uscita e spingere l'erogatore in avanti per prelevare la granita. Dopo l'erogazione della quantità desiderata, rilasciare l'erogatore.
9. L'apparecchio resta in modalità raffreddamento finché non si seleziona un'altra funzione o non si spegne l'apparecchio.
10. Per spegnere l'apparecchio, premere il tasto ON/OFF e staccare la spina dalla presa elettrica.
11. Se si desidera un'altra granita subito dopo averne preparata una, è necessario eseguire una pulizia intermedia dell'apparecchio seguendo le istruzioni riportate nel capitolo "Cura e pulizia".

FUNZIONI DI PROTEZIONE DELL'APPARECCHIO

1. Protezione del motore: l'apparecchio dispone di una funzione di sicurezza che arresta automaticamente il miscelatore quando la massa lavorata è troppo solida. Questo impedisce il danneggiamento del miscelatore.
2. Protezione del compressore: per proteggere il compressore, l'apparecchio non deve essere acceso e spento troppe volte consecutivamente. Dopo lo spegnimento, il compressore richiede un tempo di riposo di 3 minuti prima di poter essere riattivato. La funzione di protezione viene meno se si stacca la spina. Consigliamo di non staccare la spina per evitare eventuali danni al compressore.
3. Protezione del recipiente di miscelazione: L'apparecchio si spegne automaticamente se il recipiente di miscelazione non è inserito correttamente o viene rimosso durante il funzionamento. Questa funzione serve a prevenire i danni e le lesioni. In questo caso, i simboli delle funzioni sul display si illuminano, l'indicatore della consistenza lampeggia e l'apparecchio può essere riavviato solo dopo un corretto reinserimento del recipiente di miscelazione.

Prima dello smontaggio, spegnere sempre l'apparecchio e staccare la spina dalla presa elettrica.

Non utilizzare prodotti abrasivi, pagliette, oggetti metallici, prodotti detergenti caldi o disinfettanti, poiché potrebbero causare danni.

Pulizia intermedia

1. Inserire acqua pulita nel recipiente di miscelazione fino alla tacca “Max”. La temperatura dell'acqua non deve essere superiore a 50°C. Accendere l'apparecchio con il tasto ON/OFF e poi premere il tasto “Clean”. Far funzionare l'apparecchio solo per 4 minuti circa. Poi far fuoriuscire l'acqua attraverso l'uscita in un recipiente di dimensioni sufficienti e gettarla via. Se dopo questa operazione il recipiente di miscelazione è ancora sporco, ripetere la pulizia.

Smontaggio

1. Prima dello smontaggio, eseguire la pulizia intermedia per 2-3 minuti come descritto al punto precedente. Poi far fuoriuscire l'acqua attraverso l'uscita in un recipiente di dimensioni sufficienti.
2. Spegnere l'apparecchio con il tasto ON/OFF e staccare la spina dalla presa elettrica.
3. Aprire il blocco tirando la leva in avanti (vedere il capitolo “Preparazione al primo utilizzo”).
4. Rimuovere il recipiente di miscelazione e il miscelatore. Pulire entrambi gli elementi con un panno umido e poi asciugarli bene.
5. Estrarre la vaschetta raccogli gocce dall'apparecchio, svuotarla e lavare la vaschetta e la griglia in acqua calda con l'aggiunta di un po' di detersivo.
6. Rimuovere la vaschetta raccogli condensa dall'apparecchio, svuotarla e lavare anche questa vaschetta in acqua calda con l'aggiunta di un po' di detersivo.
7. Strofinare il cilindro di raffreddamento e la guarnizione con un panno pulito. Avvertenza importante. la guarnizione non può essere smontata. Non tirare mai la guarnizione. In caso contrario, potrebbe deformarsi e causare perdite d'acqua e un funzionamento difettoso dell'apparecchio.
8. L'uscita, il miscelatore e il recipiente di miscelazione sono lavabili in lavastoviglie e possono essere lavati nel cestello superiore con un programma di lavaggio delicato.
9. Per lavare questi componenti a mano, versare un detersivo delicato in circa 8 litri d'acqua e immergervi tutti i componenti. Utilizzare uno spazzolino per stoviglie o simili per ripulire accuratamente tutti i componenti dai residui di alimenti.
10. Quindi lavare tutti i componenti con acqua pulita.

11. Pulire con cautela il corpo esterno utilizzando un panno umido.

12. Prima di riassemblare l'apparecchio è necessario che tutti i componenti siano perfettamente asciutti.

13. Nota: l'apparecchio funziona con un compressore. Di conseguenza, al suo interno può verificarsi una formazione di condensa. Dopo lo spegnimento e la pulizia dell'apparecchio e prima di riporlo, è quindi opportuno lasciarlo per almeno due giorni fuori dall'imballaggio in modo che la condensa possa evaporare.
14. Se l'apparecchio non viene utilizzato per un periodo di tempo prolungato, è consigliabile conservarlo nella scatola originale in un luogo protetto, privo di polvere e asciutto.

NORME DIE GARANZIA

Su questo apparecchio, UNOLD riconosce una garanzia di 24 mesi dalla data d'acquisto, o 12 mesi in caso di uso professionale, per i danni dimostrabilmente riconducibili a difetti di fabbrica e che si sono prodotti durante un uso conforme. All'interno del periodo di garanzia, a nostra discrezione possiamo ovviare ai difetti di materiali e fabbricazione mediante riparazione o sostituzione. Le nostre prestazioni inerenti alla garanzia si applicano esclusivamente agli apparecchi venduti in Germania e Austria. Per altri Paesi rivolgersi all'importatore competente. Gli apparecchi per i quali viene reclamata una riparazione devono essere inviati al nostro servizio clienti, correttamente imballati e corredati di una copia dello scontrino d'acquisto emesso con mezzi informatici sul quale risulti visibile la data d'acquisto. Sul nostro sito Internet https://unold.de/pages/rucksendungen potete stampare una bolla per la spedizione di ritorno (solo per le spedizioni da Germania e Austria). Sono esclusi dalla garanzia i danni causati da usura, manipolazione impropria e inosservanza delle istruzioni per la cura e la manutenzione. Il diritto alla garanzia decade in caso di esecuzione di riparazioni o interventi sull'apparecchio da parte di terzi. Questa garanzia del produttore non limita i vostri diritti legali o i vostri diritti nei confronti del venditore o rivenditore derivanti dal contratto di acquisto in conformità alle disposizioni del Codice Civile tedesco (BGB). Restano invariati i diritti legali che vi spettano in qualità di consumatori, in particolare i diritti relativi a garanzia e difettosità ai sensi dell'art. 437 e successivi del Codice Civile tedesco. UNOLD AG, Mannheimer Straße 4, D-68766 Hockenheim

SMALTIMENTO / TUTELA DELL'AMBIENTE

I nostri apparecchi vengono prodotti rispettando un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti possono prolungare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono. Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. È obbligatorio smaltire i rifiuti di apparecchiature elettriche ed elettroniche (RAEE), nonché le pile e gli accumulatori, separatamente dai rifiuti domestici. Queste apparecchiature sono riconoscibili dal simbolo del cassonetto barrato (simbolo RAEE). Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici. Con la raccolta differenziata dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.

Le ricette di queste istruzioni per l'uso sono state ideate e verificate dagli autori e da UNOLD AG. Tuttavia non può essere emessa alcuna garanzia. È esclusa la responsabilità degli autori, di UNOLD AG e dei rispettivi incaricati per danni provocati a persone, cose o materiali.
