sE7 sideFire - Microfono SE Electronics - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono a condensatore
Marca	SE Electronics
Modello	sE7 sideFire
Capsula	Elettrete 1/2"
Direttività	Cardioide
Risposta in frequenza	20 Hz – 20 kHz
Sensibilità	19 mV/Pa (-34.5 dBV)
SPL max	136/156 dB (con attenuazione 0/20 dB)
Rumore equivalente	16 dB(A)
Gamma dinamica	120/140 dB (0/20 dB pad)
Filtro passa-alto	80 Hz, 6 dB/ottava, commutabile
Attenuazione	-20 dB, commutabile
Alimentazione	Fantom 48V (IEC 61938)
Impedenza di uscita	< 200 ohm
Impedenza di carico raccomandata	> 1 kOhm
Consumo	3.0 mA
Connettore	XLR 3 pin maschio
Dimensioni	ø 23 mm x L 130 mm
Peso	163 g
Materiale del corpo	Metallo
Accessori inclusi	Clip micro con adattatore, antivento
Sicurezza	Non aprire, tenere fuori dalla portata dei bambini
Manutenzione	Pulire con un panno asciutto

Domande frequenti - sE7 sideFire SE Electronics

Come collegare il microfono sE7 sideFire?

Utilizzare un cavo XLR bilanciato per collegare il microfono a un'interfaccia audio o mixer. Assicurarsi che l'alimentazione phantom 48V sia attivata.

Che tipo di alimentazione è necessaria?

Il microfono richiede un'alimentazione phantom 48V conforme alla norma IEC 61938. Solitamente è fornita da preamplificatori, interfacce audio o mixer.

Come utilizzare il filtro passa-alto?

L'interruttore del filtro passa-alto si trova sul pannello frontale. Attivarlo per tagliare le frequenze inferiori a 80 Hz (6 dB/ottava) e ridurre rumore del vento, plosive o effetto di prossimità.

Come utilizzare l'attenuazione (-20 dB)?

L'interruttore di attenuazione si trova sul retro. Attivarlo per ridurre il livello di ingresso di 20 dB durante la ripresa di suoni molto forti (batteria, amplificatori) per evitare distorsioni.

Il sE7 sideFire è adatto per registrare una batteria?

Sì, grazie all'elevata tenuta SPL (136/156 dB) e all'attenuazione commutabile, può catturare fonti potenti come batteria o ottoni senza distorsione.

Posso utilizzare questo microfono con qualsiasi interfaccia audio?

Sì, a condizione che l'interfaccia fornisca alimentazione phantom 48V e disponga di un ingresso XLR. L'impedenza di carico raccomandata è superiore a 1 kOhm.

Cosa fare se il microfono produce rumori indesiderati?

Verificare che il filtro passa-alto sia attivato se necessario. Assicurarsi che l'alimentazione phantom sia stabile e che i cavi siano di buona qualità. Evitare fonti di vibrazione.

Come pulire il microfono?

Utilizzare un panno asciutto e morbido. Non utilizzare mai liquidi o prodotti abrasivi. L'antivento può essere lavato delicatamente a mano con acqua tiepida e sapone neutro.

Quali accessori sono forniti con il sE7 sideFire?

La confezione contiene il microfono, una clip con adattatore filettato per piedistallo e un antivento in schiuma.

Il microfono è garantito?

Sì, sE Electronics offre una garanzia contro difetti di materiali e fabbricazione dalla data di acquisto. Registrare il prodotto sul sito sE per estendere la garanzia a 3 anni.

MANUALE UTENTE sE7 sideFire SE Electronics

Grazie per aver scelto un microfono sE! Oltre a fornire alcune avvertenze di sicurezza di base, questo manuale comprende dettagli e specifiche che vi permetteranno di sfruttare al meglio il microfono. Vi preghiamo di dedicare qualche minuto alla lettura del manuale.

Catturare suoni straordinari è la nostra passione! Speriamo sinceramente che apprezzerete il suono di questo microfono tanto quanto ci siamo divertiti a progettarlo e a costruirlo.

Buone registrazioni,

il team sE

Breve descrizione

sE7 / sE7 sideFire è un microfono a condensatore di alta qualità destinato ad una vasta gamma di applicazioni in studio e live, dalla chitarra acustica al piano forte alla batteria per esempio. Con un design acustico ottimizzato, una circuiteria discreta di Classe A e un'uscita senza trasformatore, offre una qualità del suono chiara e naturale a tutte le frequenze, senza soffrire di alti frizzi o mancanza di punch a bassa frequenza.

L'elettronica discreta e il pad di attenuazione commutabile garantiscono una gamma dinamica elevata, con capacità di gestione del livello di pressione sonora (SPL) elevata e componenti estremamente silenziosi. Il filtro passa-basso commutabile aiuta ad eliminare rumori e rumori di calpestio, e può anche compensare un eccesso di frequenze basse causate dall'effetto di prossimità. Ciò consente a sE7 / sE7 sideFire di chiudere a microfono molti strumenti tra cui cabinet per chitarra elettrica, ottoni e batteria. La robusta scocca in metallo e gli alti standard costruttivi elevati lo rendono affidabile anche on the road, sui palchi in situazioni live e in ogni condizione di utilizzo.

Contenuto della confezione

sE7 / sE7 sideFire (singolo)

• microfono sE7 / sE7 sideFire
• supporto per asta microfonica (con adattatore)
• schermo antivento

sE7 / sE7 sideFire (coppia selezionata)

• 2x microfoni sE7 / sE7 sideFire
- 2x supporto per asta microfonica (con adattatori)
• 2x schermi antivento

Comandi

sE7 / sE7 sideFire dispone di un PAD switch per attenuazione e uno per il filtro low cut.

Switch Attenuazione

Lo switch per l'Attenuazione è posizionato nella parte superiore nel retro del corpo del microfono. Una volta attivato, il segnale in ingresso viene attenuato di 20 dB in modo che si possano riprendere sorgenti ad elevata pressione sonora o a distanza molto ravvicinata, senza distorsione.

L'utilizzo dello switch inoltre riduce la possibilità di saturare gli stadi di ingresso delle interfacce audio, dei mixer e dei preamplificatori microfonici.

0 dB -20

Interruttore Filtro Passa Alto

Lo Switch Low-Cut è posizionato nella parte frontale a destra del microfono ed inserisce un filtro passa alto a 80Hz. Nella posizione superiore il filtro è inattivo, per una risposta in frequenza lineare. Il soffio del vento, le consonanti plosive, rumori dovuti al calpestio possono rovinare il segnale da registrare: attivando il filtro passa alto (low cut filter) vengono ridotti questo tipo di disturbi ed evitate distorsioni indesiderate. Inoltre, il filtro low cut è utile anche per minimizzare l'effetto prossimità quando si posiziona il microfono molto vicino alla sorgente.

Capsula	Capsula a condensatore realizzata a mano a diagramma stretto
Pattern polare	Cardioide
Intervallo di frequenze	20 – 20,000 Hz
Sensibilità	19 mV/Pa (-34.5 dBV)
Max. SPL (0.5% THD)	136 / 156 dB _SPL (0/20 dB Attenuation pad)
Livello di rumore equivalente	16 dB(A)
Range dinamico	120 / 140 dB (0/20 dB Attenuation pad)
Rapporto segnale rumore	78 dB
Filtro Lowcut	80 Hz, 6 dB/Oct, selezionabile
Pad di attenuazione	20 dB, selezionabile
Alimentazione	48 Volts secondo IEC 61938
Impedenza	<200 Ohms
Carico di impedenza consigliato	>1k Ohms
Consumo attuale	3.0 mA
Connessione	Connettore 3-pin maschio XLR
Dimensioni	sE7: ø 23 mm (0.91 in.) x L 120 mm (4.72 in.)sE7 sideFire: ø 23 mm (0.91 in.) x L 130 mm (5.12 in.)
Peso	sE7: 128 g (4.52 oz.)sE7 sideFire: 163g (5.75 oz.)

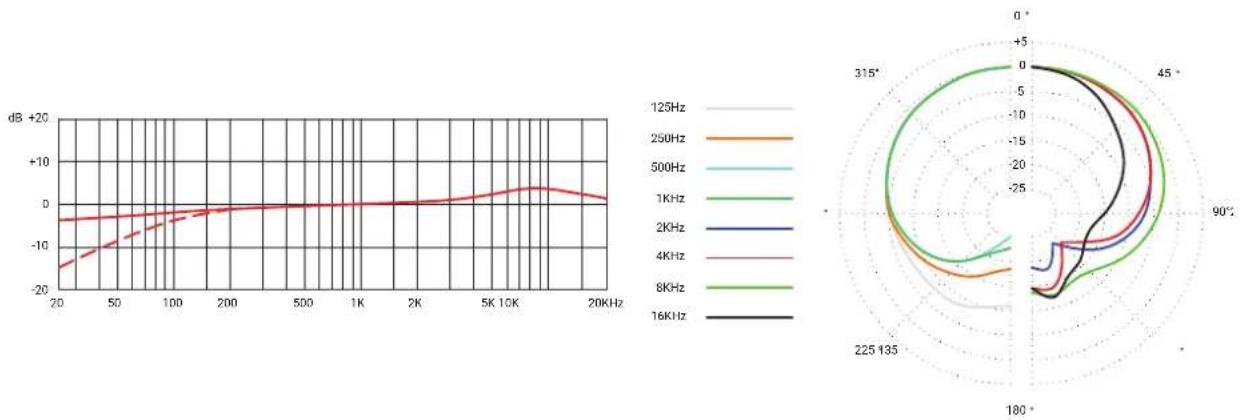

Risposta in frequenza Diagramma polare

Alimentazione

Per garantire il corretto funzionamento, il prodotto sE deve essere alimentato tramite una sorgente di alimentazione phantom da 48 Volt come da norma IEC 61938.

Rischio di danni

Non collegare il prodotto sE ad alimentatori diversi da una sorgente di alimentazione phantom (ingresso con alimentazione 48v o alimentatore 48v esterno secondo norma IEC), utilizzando un cavo bilanciato con connettori da studio come da norma IEC 268-12. Questo è l'unico modo per garantire un funzionamento sicuro e affidabile.

Tenere presente che l'alimentazione phantom non può attraversare connettori di tipo TRS. È necessario un cavo per microfono con connettori XLR bilanciati su entrambi i lati per fornire l'alimentazione necessaria al prodotto sE.

Sicurezza e manutenzione

Avvertenze

Il prodotto può comprendere piccole parti staccabili, che possono comportare soffocamento, lesioni personali o la morte, in particolare nel caso di bambini. Prestare la massima attenzione durante l'uso e la manipolazione di parti di piccole dimensioni. Tenere queste parti fuori dalla portata di bambini di età inferiore ai quattro anni.

• Questo prodotto è sicuro quando utilizzato in condizioni di funzionamento normali e ragionevolmente prevedibili;
  • non aprire o modificare il prodotto;
• è necessario portare il prodotto all'azienda produttrice o ai rivenditori in caso di assistenza o riparazione;
  • non smontare o tentare di riparare il prodotto;
• questo prodotto non è destinato ai bambini e il suo uso non è previsto da parte di bambini di età inferiore ai 14 anni.

Rischio di danni

Assicurarsi sempre che qualsiasi apparecchiatura alla quale viene collegato il prodotto sE rispetti le norme di sicurezza vigenti nel vostro paese e che sia dotato di un cavo di messa a terra.

Conformità

Questo prodotto è conforme ai requisiti legali relativi alla limitazione delle sostanze pericolose (RoHS) e alla gestione dei rifiuti di apparecchiature elettroniche ed elettriche (RAEE).

Per informazioni su RoHS e RAEE, visitare: http://www.seelectronics.com/compliance

La manutenzione non è richiesta per la conformità del prodotto.

Le batterie, le apparecchiature elettroniche ed elettriche non devono essere smaltite insieme ai rifiuti domestici. Ove possibile, è necessario separarli e portarli in un punto di raccolta appropriato per essere riciclati ed evitare potenziali impatti sull'ambiente e/o sulla salute umana. Per maggiori informazioni, rivolgersi alle autorità locali o al punto vendita, oppure visitare:

sE Electronics garantisce che il suo prodotto hardware è esente da difetti nei materiali e nella lavorazione a partire dalla data di acquisto originale presso il punto vendita al dettaglio.

Visitare http://www.seelectronics.com/warranty per ottenere informazioni specifiche sulla garanzia del proprio prodotto e conoscere le procedure per i reclami durante il periodo di validità della garanzia.

L'intera responsabilità di sE Electronics e l'unico rimedio per qualsiasi violazione della garanzia comporteranno, a discrezione di sE Electronics, la riparazione o la sostituzione di un equivalente funzionale del prodotto, o il rimborso del prezzo pagato, a condizione che l'hardware sia restituito al punto vendita dove è stato effettuato l'acquisto presentando la rispettiva ricevuta.

Le tutele offerte dalla garanzia si aggiungono ai diritti previsti dalle leggi locali relative alla protezione dei consumatori e possono variare in base al paese. Consultare le informazioni complete sulla garanzia per conoscere i vostri diritti di consumatori e le tutele aggiuntive fornite dalla presente garanzia del prodotto.

La nostra sede principale:

Il nostro centro di ricerca e sviluppo e produzione:

Informazioni complete sulla garanzia:

In caso di domande sul vostro nuovo prodotto sE, non esitate a contattarci direttamente: http://www.seelectronics.com/contact-us

In caso di malfunzionamento del vostro nuovo prodotto sE, è necessario riportarlo all'azienda produttrice o al rivenditore per qualsiasi intervento di assistenza o riparazione. Per usufruire di un servizio rapido e diretto, vi preghiamo di contattare innanzitutto il vostro rivenditore. Se occorre un servizio di assistenza autorizzato, sarà organizzato dal rivenditore: http://www.seelectronics.com/dealers

In caso di difficoltà con il servizio di supporto o di assistenza, non esitate a contattarci direttamente: http://www.seelectronics.com/contact-us

Infine, ricordatevi di effettuare la registrazione del nuovo dispositivo sE per estendere la durata della garanzia a tre anni interi: http://www.seelectronics.com/registration

Contatti

Non esitate a contattarci:
