| Tipo de producto | Micrófono de condensador |
| Marca | SE Electronics |
| Modelo | sE7 sideFire |
| Cápsula | Electret 1/2" |
| Directividad | Cardioide |
| Respuesta en frecuencia | 20 Hz – 20 kHz |
| Sensibilidad | 19 mV/Pa (-34.5 dBV) |
| SPL máximo | 136/156 dB (con atenuación 0/20 dB) |
| Ruido equivalente | 16 dB(A) |
| Rango dinámico | 120/140 dB (pad 0/20 dB) |
| Filtro corta-bajos | 80 Hz, 6 dB/octava, conmutable |
| Atenuación | -20 dB, conmutable |
| Alimentación | Fantom 48V (IEC 61938) |
| Impedancia de salida | < 200 ohmios |
| Impedancia de carga recomendada | > 1 kOhmios |
| Consumo | 3.0 mA |
| Conector | XLR de 3 pines macho |
| Dimensiones | ø 23 mm x L 130 mm |
| Peso | 163 g |
| Material de la carcasa | Metal |
| Accesorios incluidos | Pinza de micrófono con adaptador, espuma |
| Seguridad | No abrir, mantener fuera del alcance de los niños |
| Mantenimiento | Limpiar con un paño seco |
Preguntas frecuentes - sE7 sideFire SE Electronics
Preguntas de los usuarios sobre sE7 sideFire SE Electronics
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones sE7 sideFire - SE Electronics y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. sE7 sideFire de la marca SE Electronics.
MANUAL DE USUARIO sE7 sideFire SE Electronics
¡Gracias por elegir un micrófono sE! Además de algunas precauciones básicas de seguridad, este manual incluye detalles y especificaciones para ayudarte a aprovechar al máximo tu micrófono. Dedicale unos minutos a leerlo.
Capturar un audio excelente es nuestra pasión. Esperamos sinceramente que disfrutes del sonido de este micrófono tanto como hemos disfrutado nosotros diseñándolo y construyéndolo para ti.
Feliz grabación,
El equipo de sE
Breve descripción
El sE7 / sE7 sideFire es un micrófono de condensador de alta calidad pensado para cubrir un gran abanico de aplicaciones de estudio y directo, desde instrumentos de cuerda acústicos, pianos, batería y mucho más. Con un diseño acústico optimizado, circuitos de clase A discretos y una salida sin transformador, ofrece una calidad de sonido nítida y natural en todas las frecuencias, sin sufrir picos de efervescencia o falta de golpe de baja frecuencia.
La electrónica discreta y la almohadilla de atenuación conmutable aseguran un alto rango dinámico, con capacidad de manejo de alto nivel de presión sonora (SPL) y componentes de muy bajo ruido. El selector de corte de bajas frecuencias elimina ruidos indeseados por transmisión de suelo y también compensa el exceso de bajas frecuencias causado por el efecto proximidad. Esto permite al sE7 / sE7 sideFire realizar captaciones cercanas a fuentes sonoras como amplificadores de guitarra eléctrica, instrumentos de viento y percusión.
Su diseño completamente de metal, de construcción robusta y bajo normas de fabricación de alta calidad, asegura un funcionamiento fiable incluso en las aplicaciones más exigentes en entornos difíciles.
¿Qué hay en la caja?
sE8 (Single)
- Micrófono sE7 / sE7 sideFire
- Pinza para pie de micro con adaptador de rosca
- Espuma para-viento
sE8 (Matched Pair)
• 2 Micrófonos sE7 / sE7 sideFire
- 2 pinzas para pie de micro con adaptador de rosca
• 2 Espumas para-viento
Controles
El sE7 / sE7 sideFire proporciona un selector de atenuación y un selector de corte de bajas frecuencias.
Selector de Atenuación (Pad)
El Selector de Atenuación está situado en la parte posterior del micrófono. Al activarlo, la señal de entrada se reduce 20 dB para captar instrumentos de alta presión acústica sin saturación. Usando esta atenuación también ayuda a prevenir la saturación en los dispositivos de grabación, consolas de mezcla y preamplificadores de micrófono.
El selector Low-Cut está situado en la parte posterior del micrófono. Actívelo para reducir ruidos no deseados como los provocados por el viento, consonantes oclusivas o transmisiones por vibración. También minimiza el efecto proximidad cuando se pretende grabar fuentes sonoras a corta distancia.
Especificaciones técnicas
| Cápsula | Capsula a condensatore 1/2" |
| Patrón Polar | Cardioide |
| Rango Frecuencial | 20 – 20,000 Hz |
| Sensibilidad | 19 mV/Pa (-34.5 dBV) |
| Máx. SPL (0.5% THD) | 136 / 156 dB _SPL (0/20 dB Atenuación) |
| Nivel de Ruido Equivalente | 16 dB(A) |
| Rango Dinámico | 120 / 140 dB (0/20 dB Atenuación) |
| Relación seal/ruido | 78 dB(A) |
| Filtro Low Cut | 80 Hz, 6 dB/Oct, seleccionable |
| Atenuación Pad | 20 dB, seleccionable |
| Alimentación | 48 Voltios de acuerdo a IEC 61938 |
| Consumo Corriente | 3.0 mA |
| Impedancia eléctrica | <200 Ohm |
| Impedancia de carga recomendada | >1kOhm |
| Conectividad | 3-pin XLR-M |
| Dimensiones | sE7: ø 23 mm (0.91 in.) x L 120 mm (4.72 in.)sE7 sideFire: ø 23 mm (0.91 in.) x L 130 mm (5.12 in.) |
| Peso | sE7: 128 g (4.52 oz.)sE7 sideFire: 163g (5.75 oz.) |

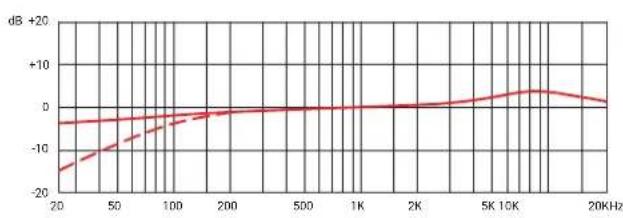

Respuesta en frecuencia
line
| Frequency | Value | | --------- | ----- | | 20 | -18 | | 50 | -10 | | 100 | -5 | | 200 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | 5 | | 10K | 10 | | 20K | 5 |

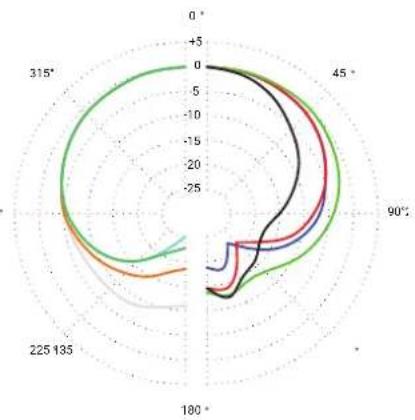

Patrón polar
radar
| Angle | Value | |---|---| | 0° | 0 | | 45° | 5 | | 90° | 0 | | 180° | -5 | | 225° | -10 | | 315° | -5 |Alimentación
Para garantizar un funcionamiento adecuado, tu producto sE requiere una fuente de alimentación Phantom que proporcione 48 voltios de acuerdo con la norma IEC 61938.
No conectes tu producto sE a ninguna fuente de alimentación que no sea Phantom (entrada con alimentación Phantom o fuente de alimentación Phantom estándar IEC externa) con un conector flotante, mediante un cable balanceado con conectores de calidad de estudio a IEC 268-12. Esta es la única manera de
garantizar un funcionamiento seguro y fiable.
Ten en cuenta que la alimentación Phantom no puede pasar a través de los conectores TRS. Para proporcionar alimentación Phantom a un micrófono, se necesita un cable de micrófono balanceado con conectores XLR en ambos lados.
Seguridad y mantenimiento
El producto puede contener piezas pequeñas y desmontables, que pueden causar asfixia, lesiones o la muerte, especialmente en niños. Ten cuidado al usar y manipular piezas pequeñas. Mantenlas alejadas de niños menores de cuatro años.
- Este producto es seguro en condiciones de funcionamiento normales y razonablemente previsibles.
- No abras ni modifiques el producto.
- Si requiere mantenimiento o reparación, el producto debe ser devuelto al fabricante o proveedores asignados.
- No desmontes ni intentes reparar este producto.
- Este no es un producto para niños y no está diseñado para ser utilizado por niños menores de 14 años.
Asegúrate de que cualquier equipo al que se conectará tu producto sE cumple con las normas de seguridad vigentes en tu país y que esté equipado con un cable de tierra.
Conformidad
Este producto cumple con los requisitos legales pertinentes sobre restricción de sustancias peligrosas (RoHS) y la gestión de residuos de aparatos electrónicos y eléctricos (RAEE).
Para obtener información sobre RoHS y RAEE, visita: http://www.seelectronics.com/compliance
No se requiere mantenimiento para la conformidad del producto.
Las baterías, los aparatos electrónicos y eléctricos no deben eliminarse junto con la basura doméstica. Siempre que sea posible, deben separarse y llevarse a un punto de recolección adecuado para ser reciclados y, así, evitar posibles repercusiones en el medio ambiente y/o la salud humana. Para más información, ponte en contacto con las autoridades locales o el vendedor, o visita:
sE Electronics garantiza que el aparato estará libre de defectos materiales y de mano de obra a partir de la fecha de compra inicial.
Consulta http://www.seelectronics.com/warranty para obtener información específica sobre la garantía de su producto y cómo presentar una reclamación de garantía.
La responsabilidad total de sE Electronics y tu recurso exclusivo en caso de incumplimiento de la garantía implicará, a discreción de sE Electronics, reparar o reemplazar un equivalente funcional del producto, o reembolsar el precio pagado, siempre que el aparato se devuelva a la ubicación donde se compró junto con su recibo de pago.
Las coberturas de garantía son adicionales a los derechos proporcionados por las leyes locales sobre protección al consumidor y pueden variar entre los países. Consulta la información completa de la garantía para conocer tus derechos como consumidor y las coberturas adicionales proporcionadas por esta garantía de producto.
Nuestra sede:
Nuestro centro de I+D y fabricación:
Información completa de la garantía:
Si tienes alguna pregunta sobre tu nuevo producto sE, no dudes en ponerte en contacto con nosotros directamente:
http://www.seelectronics.com/contact-us
Si tu nuevo producto sE no funciona correctamente, debe ser devuelto a nosotros como fabricante o a un proveedor asignado para cualquier mantenimiento o reparación. Para un servicio más rápido y directo, ponte en contacto primero con tu distribuidor. Si se requiere un servicio autorizado, lo organizará el distribuidor:
http://www.seelectronics.com/dealers
Si tienes dificultades con la asistencia, no dudes en ponerte en contacto con nosotros directamente: http://www.seelectronics.com/contact-us
Por último, no olvides registrar tu nuevo equipo con sE para ampliar la garantía a tres años completos: http://www.seelectronics.com/registration
