MANUALE UTENTE DI9340.0E Küppersbusch

INFORMAZIONI SULLA SICUREZZA....44

CARATTERISTICHE......47

INSTALLAZIONE 49

USO 52

MANUTENZIONE 53

ÍNDICE

ES

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

⚠ Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

⚠ AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.
  ⚠ AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.
  ⚠️ Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

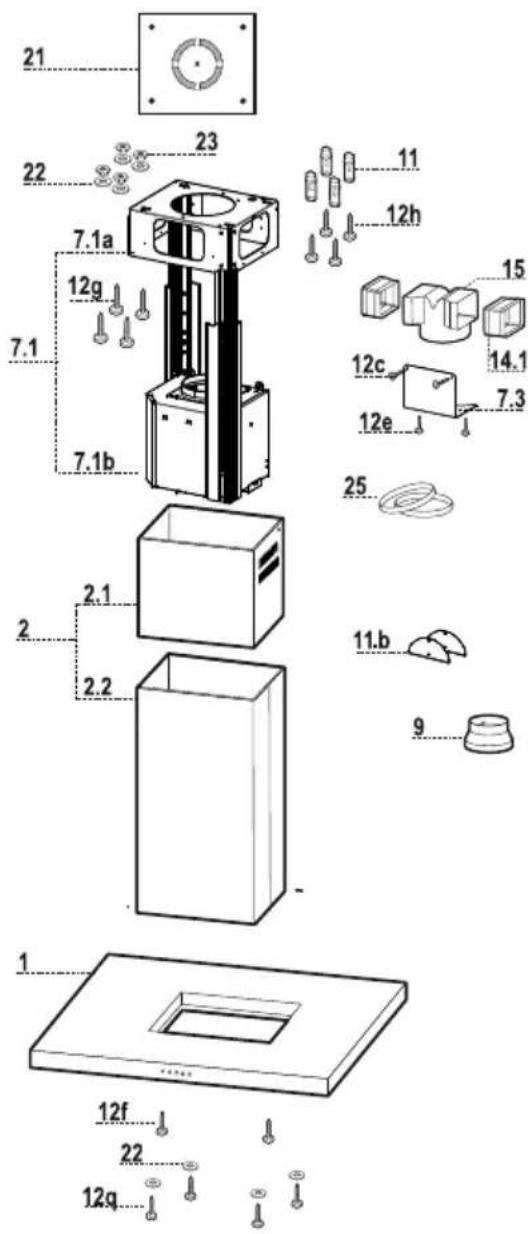

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri

2 1 Camino telescopico formato da:

2.1 1 Camino superiore

2.2 1 Camino inferiore

7.1 1 Traliccio telescopico completo di Aspiratore, formato da:

7.1a 1 Traliccio superiore

7.1b 1 Traliccio inferiore

9 1 Flangia di riduzione ø 150-120 mm

11b 2 Flap

14.1 2 Prolunga Raccordo Uscita Aria

15 1 Raccordo Uscita Aria

25 Fascette stringitubo (non incluse)

Rif. Q.tà Componenti di Installazione

7.3 1 Staffa fissaggio Raccordo Uscita Aria

11 4 Tasselli ø 10

21 1 Dima di foratura

22 8 Rondelle ø 6,4

23 4 Dadi M6

Q.tà Documentazione

1 Libretto Istruzioni

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

• Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.

• Forare i punti seguenti:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d'aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: ø 7 mm.
  • Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.
• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.

- Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
- per Laterizio a camera d'aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

Fissaggio Traliccio

• Svitare le due viti che fissano il camino inferiore e sfilarlo dal traliccio (dalla parte inferiore).
• Svitare le due viti che fissano il camino superiore e sfilarlo dal traliccio (dalla parte superiore).

Nel caso in cui si voglia regolare l'altezza del traliccio procedere come segue:

• Svitare le viti metriche che uniscono le due colonne, poste ai lati del traliccio;
• Regolare l'altezza desiderata del traliccio e riavvitare le viti precedente- mente tolte;
• Inserire il camino superiore dall'alto e lasciarlo libero sul traliccio;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
• Stringere le due viti e avvitare le altre due in dotazione;

Prima di serrare definitivamente le viti è possibile effettuare delle regolazioni spostando il traliccio, facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.

• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiaestre ancorate a parti strutturalmente resistenti.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

- Inserire i flap 11b sull'Uscita del Corpo Cappa.

Collegamento tubo ø 150

- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo ø 120

- Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.

- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

- In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

11b

ø 150 ø 120 3

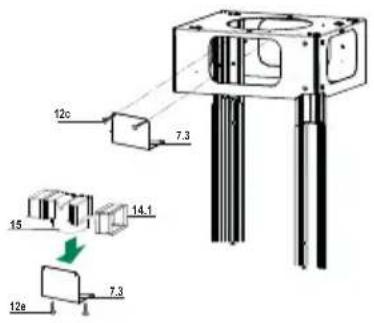

Uscita aria Versione Filtrante

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con le Viti.
• Fissare la Staffa di Sostegno 7.3 fissandola con le Viti alla parte superiore.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di ø150 mm, la cui scelta è lasciata all'installatore.
  • Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

12c 7.3 15 14.1 12a 7.3

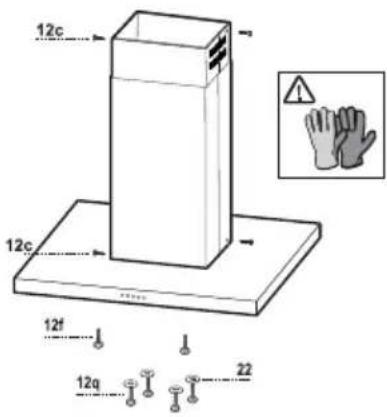

Montaggio Camino e Fissaggio Corpo Cappa

• Posizionare il Camino superiore e fissare nella parte superiore al Traliccio con 2 Viti 12c (2.9 x 6.5) in dotazione.
• Analogamente posizionare il Camino inferiore e fissare nella parte inferiore al Traliccio con 2 Viti 12c (2,9 x 6,5) in dotazione.

Prima di fissare il Corpo Cappa al Traliccio:

• Avvitare per metà le 2 Viti 12f sulla parte inferiore del traliccio in posizione laterale in corrispondenza dei 2 fori predisposti.
  • Togliere i Filtri antigrasso dal Corpo Cappa;
  • Togliere eventuali Filtri Antiodore al Carbone attivo.
• Sollevare il Corpo Cappa e incastrare le Viti 12f sulle asole (rif.A) fino a battuta.
• Fissare da sotto con 4 Viti 12q e 4 Rondelle 22 in dotazione il Corpo Cappa al Traliccio predisposto (rif.B) e serrare definitivamente tutte le Viti.

12c 12c 12f 12q 22

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione (A) sia correttamente inserito nella presa dell’Aspiratore.
• Collegare il connettore B sulla presa rimasta libera a lato dell'aspiratore

n A B

Quadro comandi

T1 Motore Spegne il Motore.
T2 Velocità Accende il Motore alla Prima velocità. Tasto illuminato fisso.
T3 Velocità Accende il Motore alla Seconda velocità. Tasto illuminato fisso.
T4 Velocità Premuto brevemente Accende il Motore alla Terza velocità. Tasto illuminato fisso.

Premuto per 2 Secondi. Tasto illuminato lampeggiante.

Attiva la Quarta velocità temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.

L Luce Accende e spegne l'Impianto di Illuminazione. Tasto illuminato fisso.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.

- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
