MANUALE UTENTE CH64MX CANDY

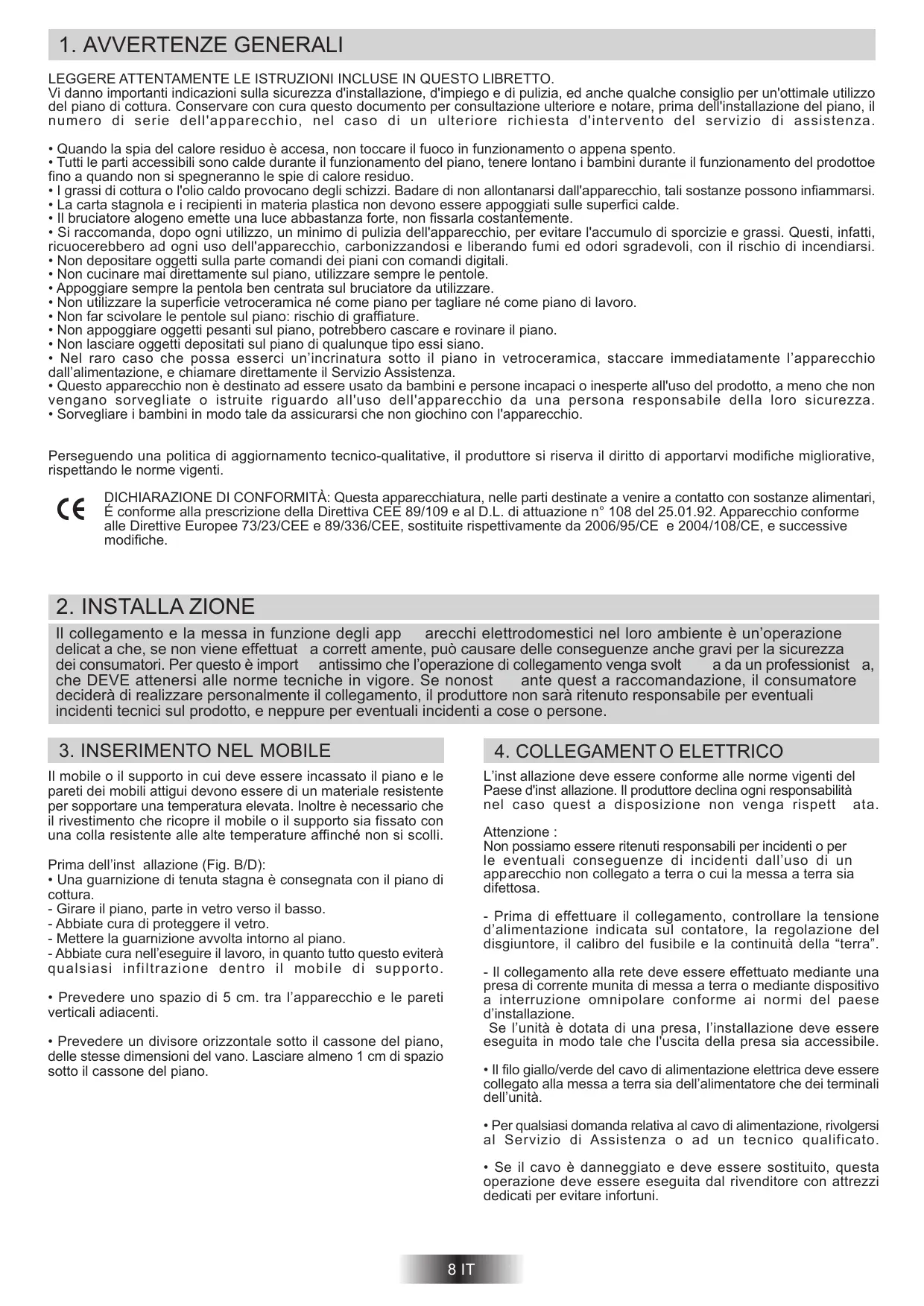

1. AVVERTENZE GENERALI

LEGGERE ATTENTAMENTE LE ISTRUZIONI INCLUSE IN QUESTO LIBRETTO. Vi danno importanti indicazioni sulla sicurezza d'installazione, d'impiego e di pulizia, ed anche qualche consiglio per un'ottimale utilizzo del piano di cottura. Conservare con cura questo documento per consultazione ulteriore e notare, prima dell'installazione del piano, il numero di serie dell'apparecchio, nel caso di un ulteriore richiesta d'intervento del servizio di assistenza.

• Quando la spia del calore residuo è accesa, non toccare il fuoco in funzionamento o appena spento.
• Tutti le parti accessibili sono calde durante il funzionamento del piano, tenere lontano i bambini durante il funzionamento del prodottoe fino a quando non si spegneranno le spie di calore residuo.
• I grassi di cottura o l'olio caldo provocano degli schizzi. Badare di non allontanarsi dall'apparecchio, tali sostanze possono infiammarsi.
• La carta stagnola e i recipienti in materia plastica non devono essere appoggiati sulle superfici calde.
• Il bruciatore alogeno emette una luce abbastanza forte, non fissarla costantemente.
• Si raccomanda, dopo ogni utilizzo, un minimo di pulizia dell'apparecchio, per evitare l'accumulo di sporcizie e grassi. Questi, infatti, ricuocerebbero ad ogni uso dell'apparecchio, carbonizzandosi e liberando fumi ed odori sgradevoli, con il rischio di incendiarsi.
• Non depositare oggetti sulla parte comandi dei piani con comandi digitali.
• Non cucinare mai direttamente sul piano, utilizzare sempre le pentole.
• Appoggiare sempre la pentola ben centrata sul bruciatore da utilizzare.
• Non utilizzare la superficie vetroceramica né come piano per tagliare né come piano di lavoro.
• Non far scivolare le pentole sul piano: rischio di graffiature.
• Non appoggiare oggetti pesanti sul piano, potrebbero cascare e rovinare il piano.
• Non lasciare oggetti depositati sul piano di qualunque tipo essi siano.
• Nel raro caso che possa esserci un’incrinatura sotto il piano in vetroceramica, staccare immediatamente l’apparecchio dall’alimentazione, e chiamare direttamente il Servizio Assistenza.
• Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza.
• Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio. Perseguendo una politica di aggiornamento tecnico-qualitative, il produttore si riserva il diritto di apportarvi modifiche migliorative, rispettando le norme vigenti. DICHIARAZIONE DI CONFORMITÀ: Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, É conforme alla prescrizione della Direttiva CEE 89/109 e al D.L. di attuazione n° 108 del 25.01.92. Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche.

Il collegamento e la messa in funzione degli app arecchi elettrodomestici nel loro ambiente è un’operazione delicat a che, se non viene effettuat a corrett amente, può causare delle conseguenze anche gravi per la sicurezza dei consumatori. Per questo è import antissimo che l’operazione di collegamento venga svolt a da un professionist a, che DEVE attenersi alle norme tecniche in vigore. Se nonost ante quest a raccomandazione, il consumatore deciderà di realizzare personalmente il collegamento, il produttore non sarà ritenuto responsabile per eventuali incidenti tecnici sul prodotto, e neppure per eventuali incidenti a cose o persone.

4. COLLEGAMENT O ELETTRICO

Il mobile o il supporto in cui deve essere incassato il piano e le pareti dei mobili attigui devono essere di un materiale resistente per sopportare una temperatura elevata. Inoltre è necessario che il rivestimento che ricopre il mobile o il supporto sia fissato con una colla resistente alle alte temperature affinché non si scolli. L’inst allazione deve essere conforme alle norme vigenti del Paese d'inst allazione. Il produttore declina ogni responsabilità nel caso quest a disposizione non venga rispett ata. Attenzione : Non possiamo essere ritenuti responsabili per incidenti o per le eventuali conseguenze di incidenti dall’uso di un apparecchio non collegato a terra o cui la messa a terra sia difettosa. Prima dell’inst allazione (Fig. B/D):

• Una guarnizione di tenuta stagna è consegnata con il piano di cottura. - Girare il piano, parte in vetro verso il basso. - Abbiate cura di proteggere il vetro. - Mettere la guarnizione avvolta intorno al piano. - Abbiate cura nell’eseguire il lavoro, in quanto tutto questo eviterà qualsiasi infiltrazione dentro il mobile di supporto. - Prima di effettuare il collegamento, controllare la tensione d’alimentazione indicata sul contatore, la regolazione del disgiuntore, il calibro del fusibile e la continuità della “terra”. - Il collegamento alla rete deve essere effettuato mediante una presa di corrente munita di messa a terra o mediante dispositivo a interruzione omnipolare conforme ai normi del paese d’installazione. Se l’unità è dotata di una presa, l’installazione deve essere eseguita in modo tale che l'uscita della presa sia accessibile.

• Prevedere uno spazio di 5 cm. tra l’apparecchio e le pareti verticali adiacenti.
• Prevedere un divisore orizzontale sotto il cassone del piano, delle stesse dimensioni del vano. Lasciare almeno 1 cm di spazio sotto il cassone del piano.

• Il filo giallo/verde del cavo di alimentazione elettrica deve essere collegato alla messa a terra sia dell’alimentatore che dei terminali dell’unità.
• Per qualsiasi domanda relativa al cavo di alimentazione, rivolgersi al Servizio di Assistenza o ad un tecnico qualificato.
• Se il cavo è danneggiato e deve essere sostituito, questa operazione deve essere eseguita dal rivenditore con attrezzi dedicati per evitare infortuni. 8 IT Il piano vetroceramica viene fornito con un cavo di alimentazione e puó essere utilizzato con una tensione di 220-240 V tra 2 fasi o tra fase e neutro.

LA SCELTA DEI RECIPIENTI

Le informazioni seguenti vi aiuteranno a scegliere i recipienti più adatti e migliori per ottenere dei buoni risultati.

• Allaciarlo ad una presa di corrente, per scegliere il fusibile vedere la tabella sottostante. Inox: consigliato. Particolarmente buono con il fondo “Sandwich”. Il fondo “Sandwich” unisce le qualità dell’Inox (aspetto, durata estabilità) con i vantaggi dell’alluminio o del rame (trasmissione del calore e ripartizione uniforme). É anché possibile collegare il piano con : . Trifase 220-240 V3~ . Trifase 380-415 V2N~ Alluminio: raccomandato fondo spesso. Buona conduttività. Tal volta i residui di alluminio possono lasciare qualche macchia sul piano, che possono essere tolte se pulite rapidamente. L’alluminio con poco spessore non deve essere utilizzato. CONNESSIONI ELETTRICHE Monophasé Biphasé Triphasé Triphasé Triphasé 20 A 20 A 20 A 20 A 16 A 3 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 3 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 4 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 4 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 5 G 1,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 220-240V~ FUSIBILE CABLE 220-240V2~ 380-415V2N~ 220-240V3~ 380-415V3N~ Collegamento

Shuntare: stabilire un ponte con PH Fase PH Fase PH Fase PH Fase PH Fase shuntare 1-2 l’aiuto di shuntare 1-2 shuntare 1-2 shuntare 2-3 shuntare 2-3 PH Fase PH Fase una shuntare 2-3 PH Fase derivazione N Neutro PH Phase shuntare 3-4 PH Fase shuntare 4-5 shuntare 4-5 N Neutre shuntare 4-5 PH Fase N Neutro shuntare 4-5 T Terra T Terra T Terra T Terra T Terra

• La zona hilight : Una striscia di conduzione metallica è distribuita uniformemente per tutta la superficie dell’unità. È efficace in 3 secondi ed è adatta per una cottura costante, omogenea e anche sostenuta. Il piano cottura in vetroceramica garantisce, nelle zone di cottura evidenziate, maggiore produzione di calore, accellerando così il processo di cottura. Le modifiche al design del piano cottura non influenzano la capacità del vetro di sopportare alte temperature, ma anzi ne migliorano la controllabilità. Con la modalità “Sprinter”, si può raggiungere una diminuzione fino al 15% del tempo di cottura, in base al metodo di cottura e il tipo di pentole usate. Ghisa/V etroceramica: sconsigliato. Prestazioni scarse. Può rigare la superficie. Fondo in rame: raccomandato fondo spesso. Buona performance, ma il rame può lasciare delle macchie che possono sembrare delle righe, che si possono togliere se il piano viene pulito rapidamente. Tuttavia, non lasciare evaporare l’acqua completamente dai recipienti, il metallo surriscaldato può aderire alla superficie. Un recipiente in rame surriscaldato può lasciare delle macchie che rischiano di sporcare definitivamente il piano. Porcellana/Acciaio smalt ato: buone prestazioni. Solamente con fondo piatto, poco spesso e liscio.

• Visualizzare i simboli corrispondenti ai fuochi necessari alla vostra cottura.
• Per avviare l’apparecchio, iniziare con la potenza maggiore, e regolare in seguito su di una velocità intermedia che tenga conto della natura degli alimenti e dei loro volumi.
• La spia del calore residuo si accende quando la temperatura del piano è superiore a 60° ca. Resterà accesa anche se il fuoco è spento, e fino a che la temperatura della superficie del fuoco non si sia sufficientemente raffreddata, e si sarà abbassata sotto i 60°.
• Per fermare un fuoco, ruotare la manopola corrispondente sulla posizione “0”. Posizioni: le diverse velocità di riscaldamento corrispondono approssimativamente agli impieghi esemplificati qui di seguito. L’esperienza personale permette in seguito di adattare queste regole ai gusti e alle abitudini di ciascuno. Posizioni Alcuni consigli ...

6. CONSIGLI D’UTILIZZO

1 Lentissimo Tenere in caldo un piatto, burro fusso, cioccolata... Per ottenere dei buoni risultati di cottura, è necessario utilizzare dei recipienti di buona qualità. 2 Lento Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto... 3 Moderato Legumi secchi, surgelati, frutta, acqua bollente ...

• Utilizzare recipienti di buona qualità con fondo piatto espesso: il fondo assolutamente piatto elimina tutti i punti di surriscaldamento sui quali si attaccano gli alimenti e lo spessore del metallo permette una perfetta distribuzione del calore.
• Assicurarsi che il fondo del recipiente sia asciutto: al momento di riempire il recipiente o quando viene utilizzata una pentola che esce direttamente dal frigorifero, ad esempio, assicurarsi che il fondo sia perfettamente asciutto; questa precauzione eviterà che il piano di cottura si sporchi.
• Utilizzare recipienti di diametro sufficientemente grande da coprire complet amente il fuoco: è consigliabile assicurarsi che il fondo sia grande almeno quanto la zona di cottura. Se il fondo è leggermente più grande, l’energia viene utilizzata in maniera ottimale. 9 IT 4 Medio Patate al vapore, verdure fresche, pasta, crepe, pesce ... 5 Forte Cottura a fuoco lento più impegnative, omelette, bistecche, trippa ... 6 Vivo Bistecche, cotolette, friture...

9. PROBLEMI E SOLUZIONI

I fuochi non mantengono i sughi o le fritture a fuoco basso.

• Utilizzare esclusivamente recipienti a fondo piatto. Se una luce filtra tra il recipiente e il piano, il fuoco non trasmette il calore correttamente.
• Il fondo del recipiente deve ricoprire interamente il diametro del fuoco scelto. Cotture troppo lente.
• Utilizzo dei recipienti non adatti. Utilizzare solo degli utensili a fondo piatto pesante e con un diametro almeno uguale al fuoco. Graffi o scalfitture sulla superficie in vetro del piano.
• Errato sistema di pulizia, utilizzo di recipienti con fondo ruvido, presenza di particelle abrasive (sale, sabbia, zucchero) tra il piano e il fondo del recipiente. Consultare il capitolo relativo alla pulizia, assicurarsi che i fondi dei recipienti siano adatti prima dell’utilizzo e utilizzare solo recipienti con fondo liscio. Segni di metallo (possono sembrare graffi)
• Non far scivolare dei recipienti di alluminio sul piano. Attenersi alle istruzioni di pulizia.
• Se non vengono utilizzati dei materiali di buona qualità, le macchie di qualsiasi tipo esse siano persisteranno. Aiutatevi con una lametta da barba e seguite le istruzioni del capitolo "MANUTENZIONE”. Macchie scure
• Utilizzare una lametta da barba e seguire il capitolo “MANUTENZIONE”. Macchie sul piano
• Macchie causate da recipienti in alluminio, dall’acqua o da alimenti, possono essere eliminate con una crema pulente. Segni di caramello o di plastica fusa sul piano.
• Controllare il capitolo “MANUTENZIONE”. Il piano non funziona oppure alcuni fuochi non sono funzionanti.
• I ponticelli (shunt) sulla morsettiera non sono posizionati correttamente. Fate controllare da un professionista che il raccordo sia stato effettuato conformemente alle raccomandazioni. Simbolo “H” , indicatore del calore residuo, lampeggia
• La temperatura del modulo elettronico di comando è troppo elevata. Un tecnico qualificato deve verificare le condizioni di installazione; vedere capitulo di riferimento.

• E’ importante prima di iniziare la pulizia della superficie in vetroceramica, attendere che la stessa si sia completamente raffreddata.
• Per la pulizia della superficie in vetroceramica devono essere utilizzati solo prodotti specifici: crema e lametta. I suddetti prodotti si trovano facilmente in commercio, nei supermercati.
• Evitare le fuoriuscite di liquido, le sostanze che cadono sul piano di cottura si carbonizzano rapidamente e sono quindi più difficili da pulire.

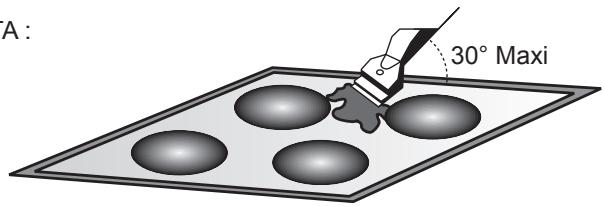

• Si raccomanda di tenere lontano dal piano di cottura tutto quanto possa fondere, come ad esempio, tutti gli oggetti di plastica, la carta stagnola, lo zucchero…… MANUTENZIONE: - Versare qualche goccia di un prodotto specifico per la pulizia della superficie in vetroceramica. - Strofinare con insistenza dove vi fossero delle macchie insistenti, con l’aiuto di uno straccio asciutto, o di una spugna leggermente umida. - Asciugare con uno straccio asciutto fino a quando la superficie non sia pulita. Se dopo quest a manutenzione le macchie persistono: - Versare di nuovo qualche goccia di un prodotto specifico. - Strofinare con l’aiuto di una lametta rispettando l’angolo di 30° rispetto al piano, insistendo fino alla scomparsa delle macchie. - Asciugare con uno straccio asciutto o della carta assorbente fino a che la superficie non sia pulita. - Ripetere l’operazione se necessario. CONSIGLI: Una pulizia frequente farà in modo di mantenere sempre lucido il vostro piano. Assicurarsi che la superficie sia pulita prima di riutilizzare il piano. Per togliere le tracce d’acqua e di calcare, utilizzare qualche goccia d’aceto bianco, o di succo di limone. Per concludere asciugare con l’aiuto di un foglio di carta assorbente poi applicare qualche goccia di prodotto specifico e asciugare. Le manopole possono essere tolte per una pulizia in profondità, tuttavia bisogna stare molto attenti di non far penetrare del liquido nelle parti aperte, e fare attenzione a rimontare le manopole. Il vetro del piano in vetroceramica sopporta lo sfregamento degli utensili da cucina a fondo piatto, ma è comunque consigliabile sollevarli prima di appoggiarli. NOTA :

10. ASSISTENZA POST-VENDITA

Prima di rivolgersi al servizio di assistenza, verificare quanto segue: — La spina sia correttamente inserita e munita del fusibile appropriato. Se non è possibile identificare il problema: Spegnere l’apparecchio – non manometterlo – rivolgersi al Centro di Assistenza Post-vendita. L’apparecchio viene fornito con un certificato di garanzia che assicura che sarà riparato gratuitamente presso il Centro di assistenza. 30° Maxi - Evitare d’usare una spugna troppo bagnata. - Non utilizzare mai utensili affilati. - L’utilizzo di una lametta da barba non può danneggiare la superficie, se la si tiene inclinata di 30° rispetto al piano. -Tenere lontano dalla portata dei bambini la lametta. - Non utilizzare dei prodotti abrasivi o delle pagliette metalliche.

11. RISPETTO DELL’AMBIENTE

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE). Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all’ambiente e alla salute delle persone, che potrebbero verificarsi a causa d’un errato trattamento di questo prodotto giunto a fine vita. Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti. Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l’ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

• La cornice del piano (solo su alcuni modelli): per pulire senza danneggiare la cornice del vostro piano, lavarla con acqua e sapone ed asciugare con un panno pulito ed asciutto. 10 IT
