Tipo di prodotto	Piano cottura a gas da incasso
Marca	CANDY
Modello	PG2D750/1 SQX
Dimensioni (L x P)	745 x 510 mm
Alimentazione elettrica	220-240 V / 50 Hz
Alimentazione gas	Gas naturale (G20) o GPL (G30/G31) adattabile
Numero di bruciatori	5
Tipi di bruciatori	Ausiliario, Semi-rapido, Rapido, Ultra-rapido, Doppia corona
Potenza totale gas (G20 20 mbar)	11,25 kW
Dispositivo di sicurezza	Termocoppia (interruzione automatica in caso di spegnimento)
Accensione	Elettronica integrata
Materiale del piano di lavoro	Acciaio inossidabile (griglie e bruciatori cromati)
Funzioni aggiuntive	Griglia removibile (accessorio), piastra elettrica aggiuntiva (a seconda del modello)
Manutenzione	Pulizia con acqua saponata, asciugare obbligatoriamente, evitare abrasivi
Sicurezza di installazione	Distanza minima di 70 cm dalla cappa, ventilazione di 200 cm² richiesta
Adattamento gas	Iniettori forniti per G20, G25, G30, G31, GZ350
Garanzia	Certificato di garanzia incluso, assistenza tecnica disponibile
Disponibilità ricambi	Iniettori, griglie, bruciatori, pulsanti disponibili su richiesta

Domande frequenti - PG2D750/1 SQX CANDY

Come accendere un bruciatore sul piano cottura CANDY PG2D750/1 SQX ?

Premere la manopola corrispondente e ruotarla in senso antiorario fino alla posizione massima (stellina). Per i modelli con accensione elettronica, azionare il tasto di accensione. Se la fiamma non si accende entro 5 secondi, chiudere il gas e ripetere l'operazione.

Cosa fare se la fiamma del bruciatore si spegne accidentalmente ?

Chiudere immediatamente la manopola di comando. Attendere almeno 1 minuto prima di riaccendere il bruciatore. Se il piano è dotato di termocoppia, tenere premuta la manopola per 5-6 secondi dopo l'accensione per attivare la sicurezza.

Come adattare il piano a un altro tipo di gas (GPL, butano, ecc.) ?

Rimuovere la griglia e il bruciatore, quindi utilizzare una chiave a brugola da 7 mm per svitare l'iniettore. Sostituirlo con l'iniettore adatto al gas desiderato (fare riferimento alla tabella dei consumi). Regolare quindi la fiamma minima agendo sulla vite di regolazione del rubinetto.

Come pulire i bruciatori e le griglie ?

Pulire i bruciatori con acqua saponata, poi asciugarli perfettamente prima di rimetterli in posizione. Utilizzare un prodotto speciale per leghe di alluminio per ridare lucentezza. Non utilizzare mai abrasivi, prodotti corrosivi o pulitrici a vapore.

Quale distanza bisogna rispettare tra il piano e una cappa aspirante ?

La distanza minima tra il piano di cottura e qualsiasi elemento (cappa, altro apparecchio) è di 70 cm. Assicurarsi inoltre di rispettare uno spazio di almeno 15 cm tra i bordi del piano e le pareti laterali del mobile.

Si possono usare pentole in rame o con fondo bombato ?

No, utilizzare esclusivamente recipienti a fondo piatto e di diametro adatto al bruciatore (vedere tabella dei diametri nel manuale). I fondi bombati o concavi disturbano la cottura e possono essere pericolosi.

Come regolare la fiamma minima su un bruciatore ?

Accendere il bruciatore in posizione minima, rimuovere la manopola di comando, quindi con un piccolo cacciavite, girare la vite di regolazione (sull'asta del rubinetto): in senso orario per ridurre il flusso, antiorario per aumentarlo. La fiamma deve essere di 3-4 mm.

Cosa fare se il gas odora in modo anomalo o se il piano non funziona ?

Verificare che la spina di alimentazione sia ben inserita e che l'arrivo del gas sia aperto. Se l'odore persiste, chiudere il gas, non toccare nulla e chiamare il servizio di assistenza tecnica. Utilizzare una soluzione saponata per individuare eventuali perdite.

Si può installare il piano sopra un forno ?

Sì, ma se il forno non ha un sistema di raffreddamento, è necessario creare aperture di almeno 300 cm² nel mobile per garantire una buona circolazione dell'aria. Per i piani da 75 cm, solo i forni detti «ventilati» sono autorizzati sotto.

Come utilizzare l'accessorio griglia fornito con il piano ?

Posizionare la griglia direttamente sopra i supporti delle pentole (vedere fig. 9 del manuale). È progettata per essere a contatto diretto con gli alimenti: non utilizzare pentole sopra di essa. Maneggiarla con l'apposita impugnatura, poiché raggiunge temperature elevate.

MANUALE UTENTE PG2D750/1 SQX CANDY

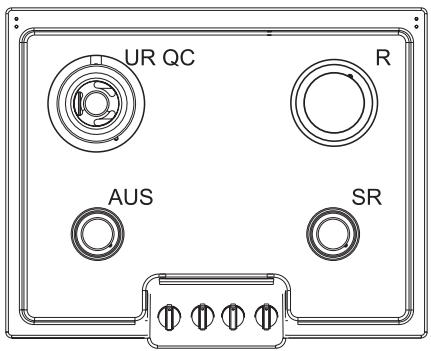

• Predisposizione di fabbrica IT cat. II2H3 +

A

B

C

D

Questo apparecchio è statoconcepto per un uso non professionale all'interno delle abitazioni.

UR-QC

ISTRUZIONI PER L'INSTALLATORE INSTALLAZIONE

L'installazione è a carico dell'acquirente. La Casa Costrutrice è esonerata da quello servizio. Gli eventuali interventi richiesti alla Casa Costrutrice, se dipendono da un'errata installazione, non sono compresi nella garanzia.

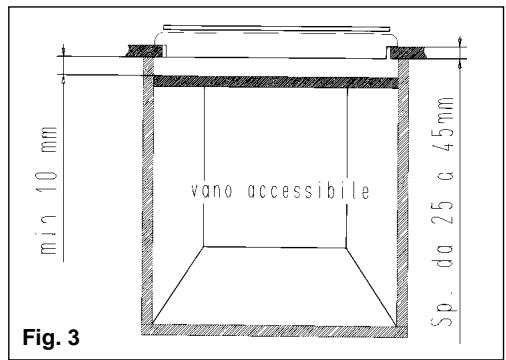

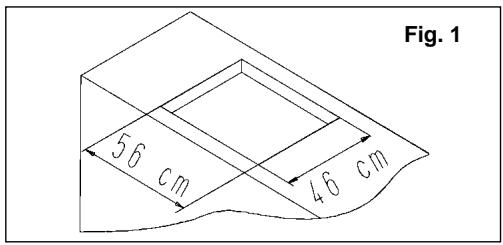

I piani da incasso sono predisposti per l'installazione in tops realizati in qualsiasi materiale, perché resistente ad una temperatura di 100^ , e di spessore variabile fra 25 e 45 mm. Le dimensioni del foro per l'incasso devono rispetto le misure riportate in figura 1. Qualora il piano venga incassato in modo che sul suo lato sinistro o destro ci sua la parete di un mobile, la distance tra la parete verticale ed il bordo del piano, delve essere di almeno 15 cm (fig. 2); la distance tra la parete posteriore ed il bordo del piano delve essere di almeno 5,5 cm (fig. 2); la distance tra il piano cottura ed

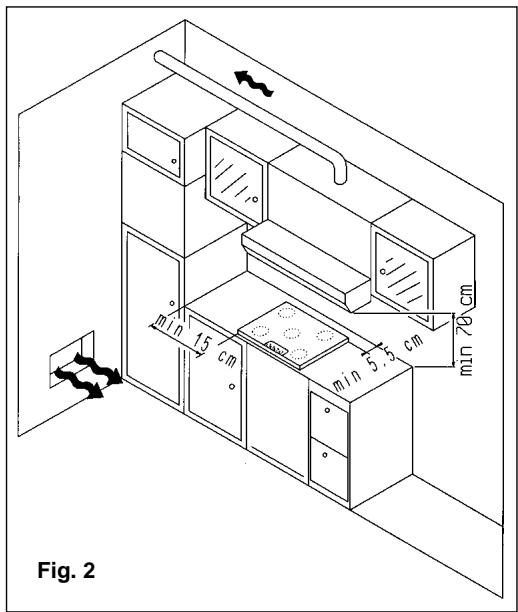

un'eventuale elemento superiore (es. cappa) delve essere di almeno 70~cm (fig. 2). Quando sotto il piano è presente un vano accessibile, fra il piano da incasso ed il vano sostostante, delve essere insertita una parete di divisione in materiale isolante (legno o similari).

Tale pareteuveavele dimensioniari al modulo da incasso e devestare almeno 10mm dal fondodela cassetta (fig.3).

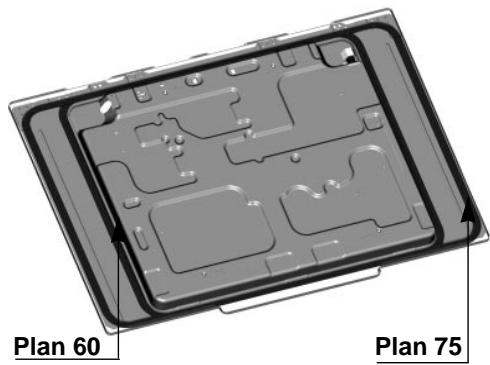

IMPORTATE: La figura qui a fatto indica come deve essere applicato il signillante.

Il fissaggio al mobile è ottenuo tramite staffe di fissaggio che vengono fornite come accessori. Nella parte inferiore della cassetta sono presenti i fori a cui devono essere avvitate le staffe di fissaggio.

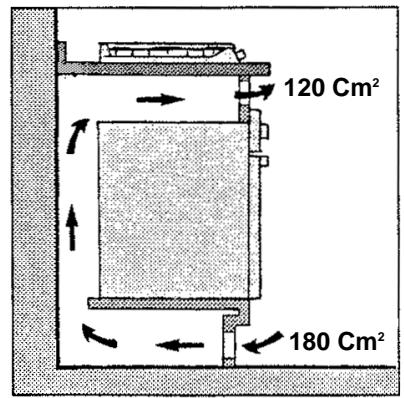

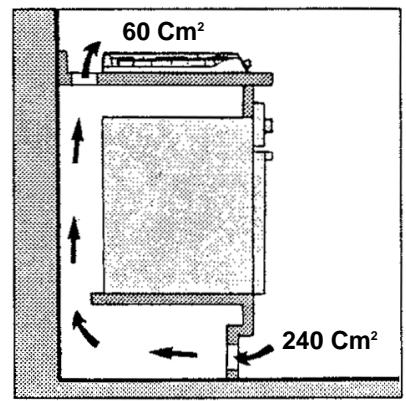

Se除去 al piano cottura da 60 cm. è installato un forno alla ventilatore di raffreddamento è necessario praticare delle aperture nel modulo da incasso per garantire una corretta circolazione dell'aria. Tali aperture devono garantire una superficie liberta di almeno 300 cm² ripartiti come lostrato nella figura 4.

Sotto al piano di cottura da 75 cm. può essere installato solo unorno fornito di un ventilatore di raffreddamento.

FIGURA 4

LOCALE DI INSTALLAZIONE

L'utilizzo di un appearecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una buona areazione del locale mantenendo aperti gli orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico (Fig. 2). Un utilizzo intensivo e prolongato dell'apparecchio può necessitarde di una areazione supplementare per esempio l'apertura di una finestra o un'areazione più efficace augmentando la potenza di aspirazione meccanica se esta esiste. Nel caso in cui l'apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la presa di ventilazione di fig. 2 dovrè essere di 200~cm^2 minimo.

In caso non sia possible installare la cappa è necessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambiente parché esistano nel locale le aperture per l'entrata di aria.

Questo elettroventilatore delve ave una portata tale da garantire, per un ambiente cucina un ricambio orario d'aria di 3-5 volte il suo volume.

L'installatore deve attenersi alle norme in vigore: UNI-CIG 7129 e 7131.

Controllare i dati riportati sulla targhetta dell'apparecchio, ubicata sulla parte inferiore esterna della cassetta, quindi accertarsi che tensione nominale di rete e potenza disponibili, siano adatte al suo funzionamento.

Prima di effettuare il collegamento verificare l'efficienza dell'impianto di messa a terra. La messa a terra dell'apparecchio è obbligatoria per Legge. La Casa Costrutrice declina agli responsabilità per eventuali danni a persone o a cose derivanti alla mancata osservanza di但这a norma.

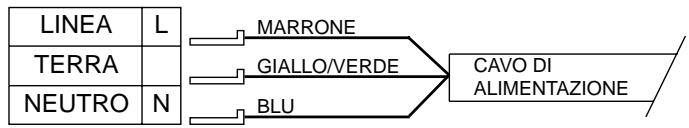

Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sua in grado di sostarare il carico indicate in targhetta. Il conduttore di terra del cavo è contraddistinto dai colori giallo verde. In agli caso la spina deve essere accessibile.

Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l'apparecchio e la rete, un dispositorio omnipolare di interruzione con distanza dei contatti di almeno 3 mm.

Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica simila re, in modo da prevenire agli rischio. Il conduittre di terra (giallo-verde) deve essere obbligatoriamente più lungo di 10~mm . La sezione dei conduitori interni deve essere appropriata alla potenza assorbita dal piano cottura (vedi etichetta) ed il tipo di cavo deve essere H05RR-F, H05VV-F, H05V2V2-F.

RETE DI ALIMENTAZIONE ELETTRICA

Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire aicontatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25/01/92.

C e Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE e successive modifiche.

ALLACCIAMENTO ALLA RETE GAS

Le istruzioni sono rivolte al personale autorizzato all'installazione dell'apparecchio in conformità alle norme UNI-CIG 7129-7131. Qualsiasi intervento deve essere eseguito con apparecchiatura disinserita elettricamente.

Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l'apparecchio è predisistosto.

E tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti. (Vedere includazioni paragrafi seguenti)

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas». Nel caso di alimentazione con gas liquido da bombola,utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432.

Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella consumi gas.

Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla norma EN549.

La messa in opera dei tubi flessibili delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia magiore di 2m

IMPORTANTE : ad installatione ultimata controllare la PERFETTA TENUTA di tutti i raccordi utilizzando una soluzione saponosa e MAI UNA FIAMMA. Assicurarsi inoltre, che il tubo flessabile non possa essere a lavoro con una parte mobile del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa essere danneggiato.

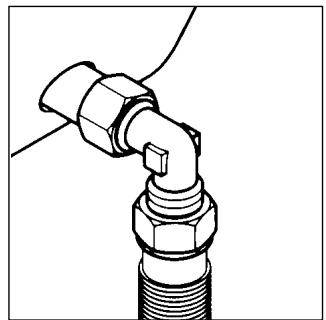

Per non provocare sollecitazioni all'apparecchio si consiglia di eseguire l'allacciamento all'impiano nella sequenza individata:

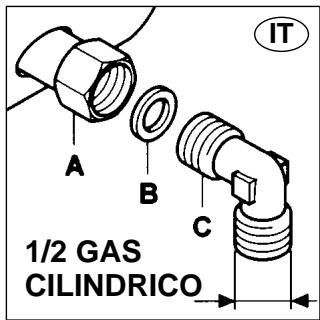

1) Avvitare le parti nella sequenza illustrata
A) Tubazione rampa
B) Guarnizione
C) Raccordo orientabile

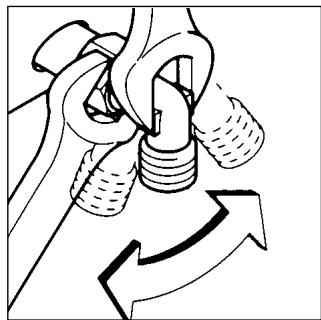

2) Serrare forte i raccordi utilizzando le chiavi esagonali tenendo presente, durante il serraggio, di orientare il raccordo nella direzione desiderata.

3) Collegare il raccordo C alla rete di alimentazione gas tramite tubazione rigida in rame o flessibile in acciaio.

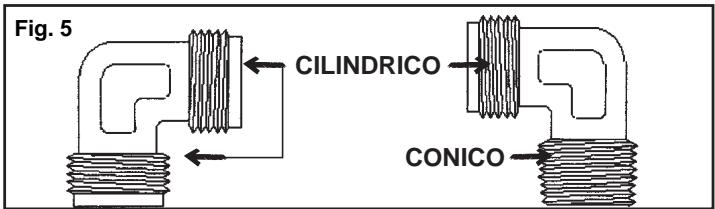

Per alcuni modelli si fornisce a corredo un raccordo conico per la installmente nei paesi dove questo tipo di raccordo è obbligatorio (Gran Bretagna, Olanda, Germania,...); nelle figure seguenti viene indicato come riconoscere i diversi tipi di raccordi. In agli caso la parte cilindrica del raccordo deve essere collegata al piano cottura.

ADATTAMENTO AI DIVERSI TIPI DI GAS

Per adattare il piano ad un tipo di gas diverso da quello per il quale è predisporto eseguire nell'ordine le seguenti operazioni:

• asportare la griglia ed il bruciatore
  — introdurre una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (fig. 6).
  — svitare l'iniettor e sostituirlo con quello adatto al tipo di gas disponibile, vedere tabella consumi gas

Fig. 6

Tabella consumi GAS
1 W 0,86 Kcal/h

	G20 G25	G30 G31	GZ 350	G20 20mbar G31 37mbar			G30 28-30mbar GZ350 13mbar			G20 25mbar G30 36mbar				G25 25mbar G31 30mbar
Bruciatore in funzione	ø Ugello 1/100 mm	ø Ugello 1/100 mm	ø Ugello 1/100 mm	Qn kW	Qmin W	I/h G20	I/h GZ350	g/h G30	g/h G31	Qn kW	Qmin W	I/h G20	g/h G30	Qn kW	Qmin W	I/h G25	g/h G31
Ausiliario	76	50	104	1	230	95	132	73	71	1,2	260	114	87	0,9	230	100	64
Semi rapido	101	66	132	1,75	360	167	232	127	125	2	410	190	145	1,6	360	177	114
Rapidò	118	80	160	2,5	530	238	331	182	179	2,8	620	267	204	2,25	530	255	161
Ultra-rapido	144	94	190	3,5	700	333	463	254	250	4	830	381	291	3,2	700	354	229
Quadrupla corona	141	96	191	3,5	1750	333	463	254	250	4	1900	381	291	3,2	1750	354	229

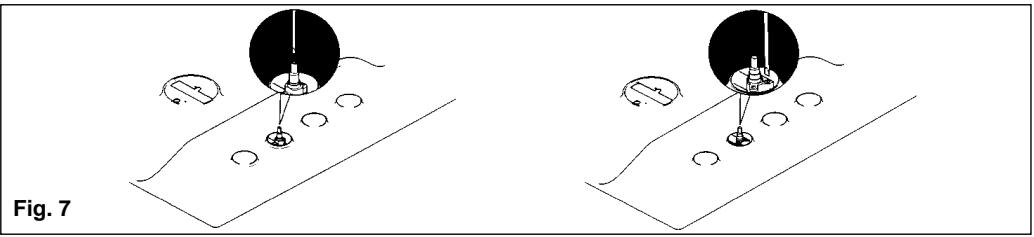

REGOLAZIONE DEL MINIMO DELLA FIAMMA

Dopo ave sostituito l'inietto è necessario effettuare la regolazione della fiamma.

Accendere i brucatori portando il rubinetto in posizione di minimo e sfilare la manopola (estraibile in quanto montata a pressione).

Con un piccolo cacciavite agire sulla vite di regolazione del rubinetto (fig. 7) in senso antiorario per;aumentare la portata del gas, in senso orario per diminuirla fino ad ottenere una fiamma lunga 3 o 4mm

Per l'impiego di gas GPL (in bombola) la vite di regolazione del minimo deve essere avvi-tata (senso orario) a fine corsa.

Vite di regolazione minimo rubinetto (in funzione dei diversi modelli)

Una volta effettuata la nuova regolazione gas sostituire sulla cassetta del vosto apparecchio la vecchia etichetta di taratura con quella corrispondente al nuovo gas. L'etichetta è data in dotazione.

ISTRUZIONI PER L'UTENTE USO DEL PIANO COTTURA

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato concepito, ecisione per la cottura ad uso domestico. Ogni altri uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivati da usi improprii, erronei ed irragionevoli.

USO DEI BRUCIATORI

Per accendere i bruciatori del piano di cottura, avvincare una fiamma al bruciatore, quando premere e girare in senso antiorario la manopola correspondente, fino alla posizione di massimo.

Se i bruciatori non vengono usati per diversi giorni attendere quale secondo prima dell'accensione per dare modo all'aria esistente nelle tubazioni di uscire.

Per apparecchi dotati di accensione elettronica agire come segue:

— premere eruotare la manopola in senso antiorario fino alla piccola stella ★

• azionare l'accensione premendo l'apposto tasto.

Per i piani cottura dotati di accensione automatica è sufficiente premere e ruotare la manopola fino alla piccola stella

Il generatore produrà una series di scariche fintanto che è mantenuta la pressione sul la manopola.

Se la fiamma non si accende entro 5 secondi riportare la manopola in posizione 0 e ripetere l'operazione.

Per i modelli dotati di rubinetto con sicurezza (che interrompono il flusso del gas in caso di spegnimento occidentale della fiamma) i bruciatori vengono accesi come sopra descritto, facendo attenzione a mantenere premuta a fondo la manopola per circa 5-6 secondi dopo l'accensione della fiamma.

Trascorso tale tempo, necessario al dispositorio di sicurezza per insertirsi, la fiamma risulterà permanente.

ATTENZIONE: prima di accendere i brucitori accertarsi che essi siano ben alloggiati nelle loro sedi e non interferiscano con le cande di accensione.

Per una migliorie utilizzazione dei bruciatori, si raccomanda di usare pentole a fondo piatto di diametro adatto al bruciatore prescelto. Consultare le figure a pagna 1 e 2.

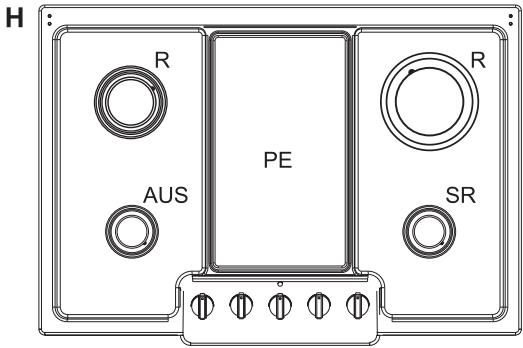

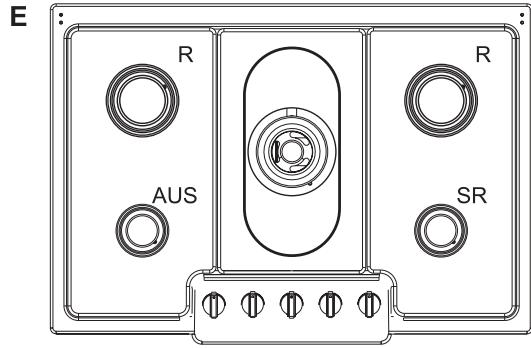

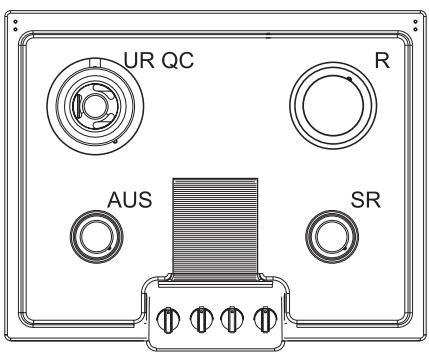

Piano cottura tipo	Tipo di bruciatore	Ø pentola (cm)
A;B;C;D;E;H;I.	Bruciatore anteriore dx	12÷18
A;B;C;D;E;H;I.	Bruciatore anteriore sx	10÷18
A;B;D;E;H;I.	Bruciatore posteriore dx	18÷24
A;B;C;D.	Bruciatore posteriore sx	24÷26
E;H;I.	Bruciatore posteriore sx	18÷24
E	Bruciatore cx	24÷28
H	Piastra radiante cx	non superare le dimensioni della piastra radiante

Nel caso di tetami o pentole di piccolo diametro (caffettiere, teiere, ecc.), si dovrare regolare la potenza del bruciatore interessato accertandosi che la fiamma lambisca il fondo del tetgamerawnza fuoriuscirne. Non è consentito l'uso di tetami con fondo concavo o convesso.

AVVERTENZA: Nel caso di una estinzione accidentale della fiamma del bruciatore, chiudere la manopola di lavoro e non ritentare l'accensione se non dopo almeno 1 minuto.

Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da eccessivi sbalzi termici, è indispensableabile attendere che piastre elettriche e bruciatori si siano raffreddati.

Se col passare del tempo i rubinetti del gas dovessero induriri è necessaria una nuova lubrificazione con apposto lubricamente. Tale operazione dovrá essere effettuata esclusivamente dal Servizio Assistenza.

Alcuni modelli hanno in dotazione una piccola bistecchiera,essa è dautilizzare esclusivamente sul bruciatore AUSILIARIO.

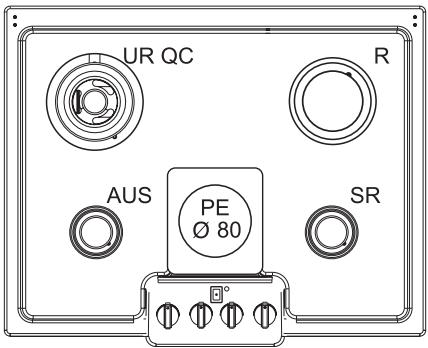

Per i piani cottura dotati della piatra elettrica "ausiliaria" (Ø 80 mm) è dato in dotazione un ripiano forato da alloggiare esclusivamente sulla piatra stessa. Tale ripiano non deve mai essere utilizzato sui fuochi a gas.

Attenzione: per le versioni dotate di piatra elettrica "ausiliaria" la scelta dei recipienti è da effettuarsi solo dopo aver fatto il paragrafo "Uso delle piastre elettriche".

ISTRUZIONI DI UTILIZZO PIASTA BISTECCHIERA

Figura 8 - posizione a riposo

La bistecchiera a riposo delve essere posizionata come in figura 8.

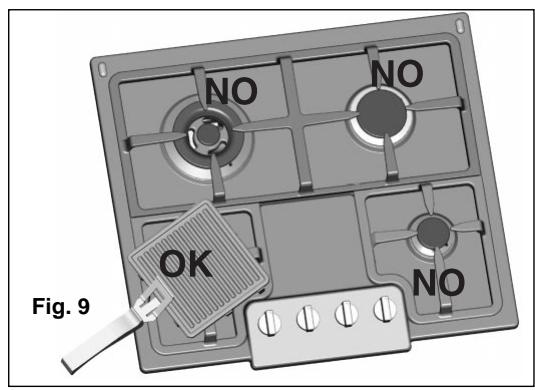

Figura 9 - posizione in funzionamento

• La posizione corretta, come in figura 9, è garantita da un incastro con le grigliie.
• Questa bistecchiera è stata progettata per la cottura diretta di alimenti, quando non appoggiare pentole, tegami, caffeettiere ecc...
• ATTENZIONE: La bistecchiera raggiunge temperature elevate, dopo l'utilizzo deve essere movimentata esclusivamente con l'accessorio in dotazione.

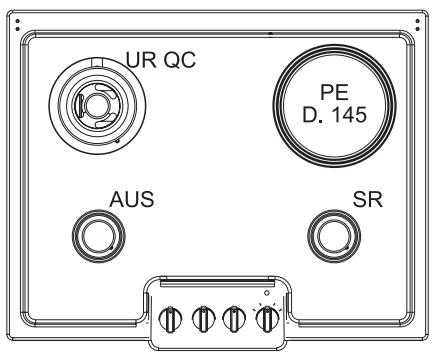

USO DELLE PIASTRE ELETTRICHE O IN GHISA

Per il miglior funzionamento ed il minor consumo di energia, regolare la posizione delle manopole delle piastre elettriche attenendosi ai consigli della tabella seguente.

potenza	alimento	POS. pasta rapida in ghisa	POS. pasta vetro ceramicà
SPENTO		0	0
LENTISSIMO	Tenere in caldo un piatto, burro fuso, cioccolata..	1
LENTO	Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto...	2	1
MODERATO	Legumi secchi, surgelati, frutta, acqua bollente...	3	2
MEDIO	Mele al vapore, verdure fresche, pasta, crepe, pesce...	4	3
FORTE	Cotture più impregnative, omlette, bistecche, trippa...	5	4
VIVO	Bistecche, cotoilette, fritture...	6

La spia segnala il funzionamento delle piastre, per cui sare accesa in tutte le posizioni fuorchè la posizione di spento. Nei piani cottura ove è prevista la piastra vetro ceramicà una spia rossa supplementare segnerà il calore residuo sino al completo raffreddamento. L'insertimento della piastra è segnalato dall'apposita spia.

L'accensione della piastra elettrica ausiliaria (Ø 80 mm), nei modelli ove prevista, si ottiene premendo l'apposto tasto 0/1. Questa piastra elettrica ha una sola posizione di funzionamento.

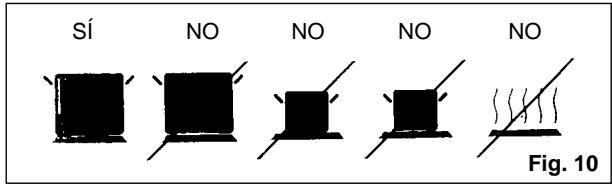

Nell'uso delle piastre elettriche si raccomanda di utilizzato solo recipienti con fondo perfettamente piatto e con il diametro più vicino a quello della piastra prescelta e comunque mai inferiore ad esse (fig. 10). Si consiglia di asciugare bene il fondo dei recipienti, di evitare trabocchi dovuti all'ebollizione e di non lasciare mai le piastre accese sulla pentola o con pentola vuota.

(Per piani in vetroceramica o similare): "ATTENZIONE - se la superficie è incrinata, spegnere l'apparecchio per evitare l'eventualità di scosse elettriche"

MANUTENZIONE E PULIZIA

Prima di effettuare qualiasi operatione si deve staccare la spina alla presa di corrente o togliere la corrente a mezzo dell'interruttore generale dell'impianto elettrico.

Prima di effettuare la pulizia è necessario attendere che l'apparecchio si raffreddi, quando lavare le parti smaltate, verniciate o cromate, con acqua tiepida e sapone o detersivo liquido non corrosivo.

Per le parti in acciaio usare alcool o le apposite soluzioni esistenti in commercio. Per pannelli e profili in alluminio usare cotone o panno imbevuto di olio di vasellina o di semi. Pulire e passare con l'alcool.

Durante le operazioni di pulizia non usare mai abrasivi, detersivi corrosivi, candeggi- na o acidi.

Evitare di lasciare sulle parti smaltate, verniciate o in acciaio inox sostanje acide o alcaline (succo di limone, aceto, ecc.).

I bruciatori vanno puliti con acqua saponata; se si vuole conferire loro l'originale brillantezza, basta pulirli con i prodotti specifici per le leghe di alluminio.

Dopo agli pulitura asciugare perfettamente i bruciatori e ricollocarli nelle loro sedi.

È indispensable controllare che il rimontaggio avvenga in modo perfetto, in quanto un non corretto posizionamento dei componenti cui quod assere causa di gravi anomalie nella combustione.

(Tutti i piani): "ATTENZIONE - per la pulizia del piano non deve essere utilizzato un pulitore a vapore"

Le griglie e i piattelli cromati:

Le griglie e i piattelli cromati tendono a scurirsi con l'uso.

Questo è un fenomeno del tutto normale ed inevitable, ma non compromette assolutamente la funzialità del piano.

Sono tuttavia disponibili su richiesta, presso il Vostro rivenditore od i nostri Centri di Assistenza Tecnica, i ricambi.

COPERCHIO

Il coperchio è disponibile a richiesta come disposativo opzionabile!

Non è possibile chiudere il coperchio con la bistecchiera posizionata sulla griglia.

ATTENZIONE - Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da eccessivi sbalzi termici, è indispensableabile attendere che piastre elettriche e bruciatori si siano raffreddati.

ATTENZIONE - eventuali trace di liquidi tracimati dal coperchio devono essere rimosse prima di aprirlo per evitare che i liquidi possano raggiungere parti sotto tensione elettrica.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA: casa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di segna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrá essere da Lei conservato, debitamente compilato, per essere migliorato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altri) sul quale siano indicate il nominativo del rivenditore, la data di consegna, gli estremi

identificativ del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi alla consegna del bene esistessero già tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà nella addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sare invece onere del consumatore che intendare fruire dei rimedi accordati alla garanzia stessa pro-

vare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire della prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti iosti relativi.

ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 0392086811.

ANOMALIE EMALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completinga dispositionsione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consiglio vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato,

sarà messo in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato,tramite messaggio vocale,dal Servizio clienti dell'operatore Telefonico utilizzato.Dettagli sono presenti sul situ internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensablehe che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia oppure sulla targa matricola del prodotto (figura in ultima pagina). In quello modo Lei potrare contribuire ad evitare trasferte

inutili del tecnico, risparmiando oltretutto i relativiosti.

Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiutere ad evitare possibili consequences negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita. Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiutto domestico; dovr è invece nelle conse-

gnato al punto più vicino di raccolta per il ricicchio delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.Per informazioni più dettagliate sul trattamento, recupero e ricicchio di quello prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vosto servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

La Casa Costrutrice non risponde delle possibili inesattezze imputabili a errorsi di stampo o di trascrizione, conte- nute nel presente opuscolo. Si riserva di apportare ai propri prodotti哪些 modifiche che ritenesse necessarie o utili,anche nell'interesse dell'utenza,senza pregiudicare le caratteristiche di funzionalità e sicurezza.

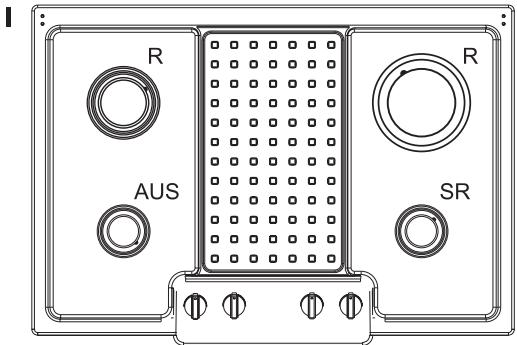

TABLES A ENCASTRER		A	B	C	D	E	H	I
brûleur / plaque électrique		4 a gas	4 a gas	3 a gas	4 a gas	5 a gas	4 a gas	4 a gas
		-	1 electr.	1 electr.	-	-	1 electr.	-
Type / référence		PL 03/PL 04	PL 03/PL 04	PL 03/PL 04	PL 03/PL 04	PL 73/PL 74	PL 73/PL 74	PL 73/PL 74
sécurité gaz		- / si	- / si	- / si	- / si	- / si	- / si	- / si
petit brûleur	AUS ø 50 mm	1	1	1	1	1	1	1
brûleur Double Couronne	QC ø 135 mm	1	1	1	1	1	-	-
brûleur ultra rapide	UR ø 110 mm	1	1	1	1	1	-	-
brûleur semi rapide	SR ø 75 mm	1	1	1	1	1	1	1
brûleur rapide	R ø 100 mm	1	1	-	1	2	2	2
grille 174x160 mm		-	-	-	-	-	-	-
grille 229x379		-	-	-	-	-	-	-
plaque électrique	ø80 PE	-	1	-	-	-	-	-
plaque électrique	ø145 PE	-	-	1	-	-	-	-
plaque électrique	160x265 mm PE	-	-	-	-	-	1	-
Gaz installé Type/Puisance:
G20 20mbar*	(METHANE)	8,75 kW	8,75 kW	6,25 kW	8,75 kW	11,25 kW	7,75 kW	7,75 kW
G30 28-30mbar	GPL)	636 g/h	636 g/h	454 g/h	636 g/h	818 g/h	636 g/h	636 g/h
Installation class		3	3	3	3	3	3	3
Voltage / Frequence V/Hz		220-240/50	220-240/50	220-240/50	220-240/50	220-240/50	220-240/50	220-240/50
Puisance électrique installée		-	450W	1400W	-	-	2000 W	-
Allunnage électronique		si	si	si	si	si	si	si
brûleur / plaque électrique		590x510	590x510	590x510	590x510	745x510	745x510	745x510
