MANUALE UTENTE ACC310 ACER

Carrello di carica Acer

(24 slot, tipo UE)

ACC310

Manuale dell'utente

Garanzia

AVVISO

ATTENERSI SEMPRE ALLE PRECAUZIONI DI SICUREZZA

■ Possono verificarsi morte o lesioni serie se i bambini salgono sul mobiletto per l'apparecchiatura audio e/o video. Un telecomando o giochi posti sul mobiletto possono incoraggiare i bambini a salire sul mobiletto e causare il ribaltamento del mobiletto sul bambino.
Il posizionamento di apparecchiature audio e/o video su un mobiletto non specificamente designato per supportare l'apparecchiatura può causare la morte o lesioni serie perché il mobiletto può rompersi o ribaltarsi sopra il bambino.

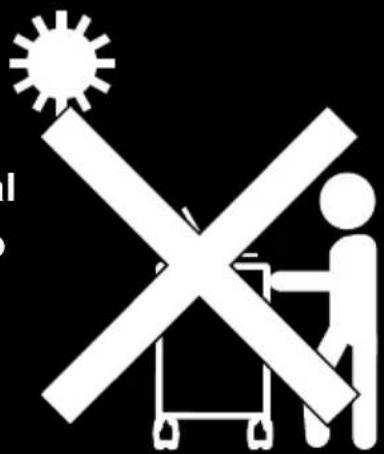

Usare il carrello solamente al CHIUSO per ridurre il rischio di folgorazioni.

Il carrello deve essere spostato SOLO da ADULTI.

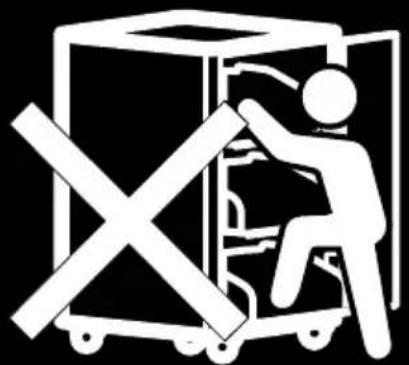

NON salire, sedersi o stare in piedi sopra il carrello.

Il carrello deve essere utilizzato solo con il carico indicato. L'uso di carichi superiori a quelli indicati può causare instabilità e possibili lesioni.

≤44.09lbs (20kg)

≤95.98lbs (43.54kg)

≤95.98lbs (43.54kg)

■ NON sedersi, stare in piedi o salire sopra il carrello.
■ NON sollevare il carrello.
■ NON ostruire le aperture di ventilazione per il ricircolo dell'aria.
■ NON poggiare troppi oggetti sugli scaffali del carrello. (carico massimo della piattaforma di lavoro = 20kg / 44,09lb; carico massimo di ogni scaffale = 15kg / 30,07lb).
■ NON poggiare oggetti che superano il peso di carico massimo sopra il carrello.
■ Quando si sposta il carrello, NON poggiare nessun oggetto (ad esempio TV, monitor, telecamere documenti...ecc.) sopra il carrello.
■ NON usare una TV/monitor sopra il carrello.
■ Scollegare l'alimentazione dalla presa prima di spostare il carrello.
■ Quando si sposta il carrello, assicurarsi che il cavo di alimentazione sia fissato e ben avvolto.
■ Quando si sposta il carrello su un pavimento non uniforme, provare a sollevarlo leggermente per stabilizzare il carrello ed evitare danni.

Dichiarazione di conformità della Comunità Europea (Classe A)

CE Con la presente si conferma che il prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva EMC 2014/30/UE, Direttiva sulla bassa tensione 2014/35/UE, e Direttiva RoHS 2011/65/UE.

Avviso: È un prodotto di classe A. In un ambiente domestico, il prodotto può causare interferenze radio, in questi casi l'utente deve adottare delle misure adeguate.

LIMITAZIONE DI RESPONSABILITÀ

Non è rilasciata alcuna garanzia o dichiarazione, espressa o implicita, in merito ai contenuti del presente documento, la sua qualità, prestazioni, commerciabilità o idoneità per uno scopo particolare. Le informazioni contenute in questa documentazione sono state verificate con attenzione per la loro affidabilità; tuttavia, non vi è alcuna responsabilità per eventuali imprecisioni. Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso.

In nessun caso, Acer Information Inc., sarà responsabile per danni diretti, indiretti, speciali, o conseguenti derivanti dall'uso o impossibilità di utilizzo del prodotto o della documentazione, anche se avvisati della possibilità di tali danni.

MARCHI

"Acer" è un marchio di proprietà di Acer Information Inc. Gli altri marchi utilizzati solo allo scopo di descrizione appartengono alle relative società.

COPYRIGHT

©2023 Acer Information Inc. Tutti i diritti riservati. | 10 aprile 2023

Tutti i diritti in oggetto appartengono ad Acer Information Inc. È vietata la riproduzione o trasmissione in ogni forma o con ogni mezzo senza l'autorizzazione scritta da parte di Acer Information Inc. Tutte le informazioni o specifiche sono soggette a modifiche senza preavviso.

Il marchio del cestino con una croce sopra indica che il prodotto non deve essere smaltito insieme ad altri rifiuti domestici. L'utente deve smaltire l'apparecchiatura portandola a un punto di raccolta designato per il riciclo delle apparecchiatura elettriche ed elettroniche. Per ulteriori informazioni sul riciclo di questa apparecchiatura, contattare il servizio di smaltimento dei rifiuti domestici o il negozio presso il quale si è acquistato il prodotto.

Indice

Contenuto della confezione ....1

Dimensioni....1

Diagramma 2

Blocco dello sportellino....3

Fissare il carrello....4

Installazione....5

Installazione dell'adattatore....5

Gestione dei cavi 6

Carrello di carica....7

Risoluzione dei problemi....8

Specifiche 9

Appendice – Messa a terra....10

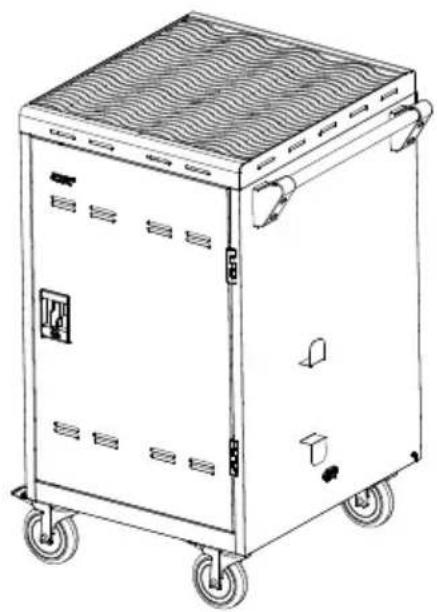

Contenuto della confezione

Nella confezione sono inclusi i seguenti articoli. Verificarne la disponibilità prima dell'uso.

acer Carrello di carica Acer (24 slot, tipo UE) ACC310 Hersana dell'altro Cannala

Manuale utente

4 chiavi sportellino

Cavo di alimentazione*

*Il tipo di cavo di alimentazione può variare in base al Paese.

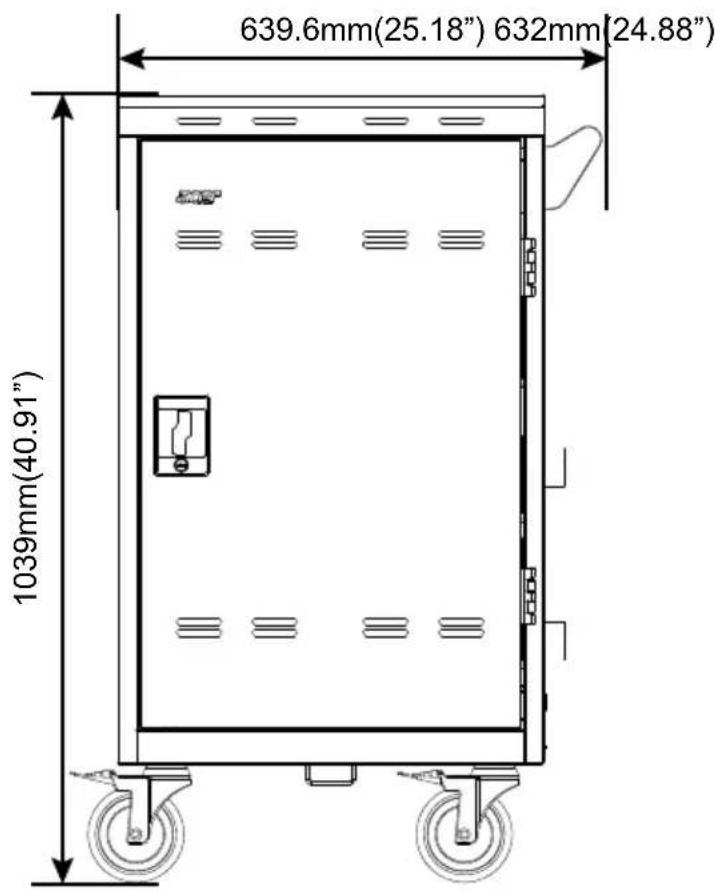

Dimensioni

639.6mm(25.18") 632mm(24.88") 1039mm(40.91"

Lato anteriore Lato Lato posteriore

1. Piattaforma di lavoro
2. Aperture di ventilazione
3. Blocco dello sportellino
4. Maniglia
5. Staffe di avvolgimento del cavo di alimentazione
6. Ruota da 5" con blocco direzionale*
7. Ruota da 5" bloccata*

*Per postare il carrello in una direzione fissa

1. Ingresso alimentazione

2. Vite messa a terra

3. Aperture di ventilazione

4. Blocco dello sportellino
5. Gancio di sicurezza

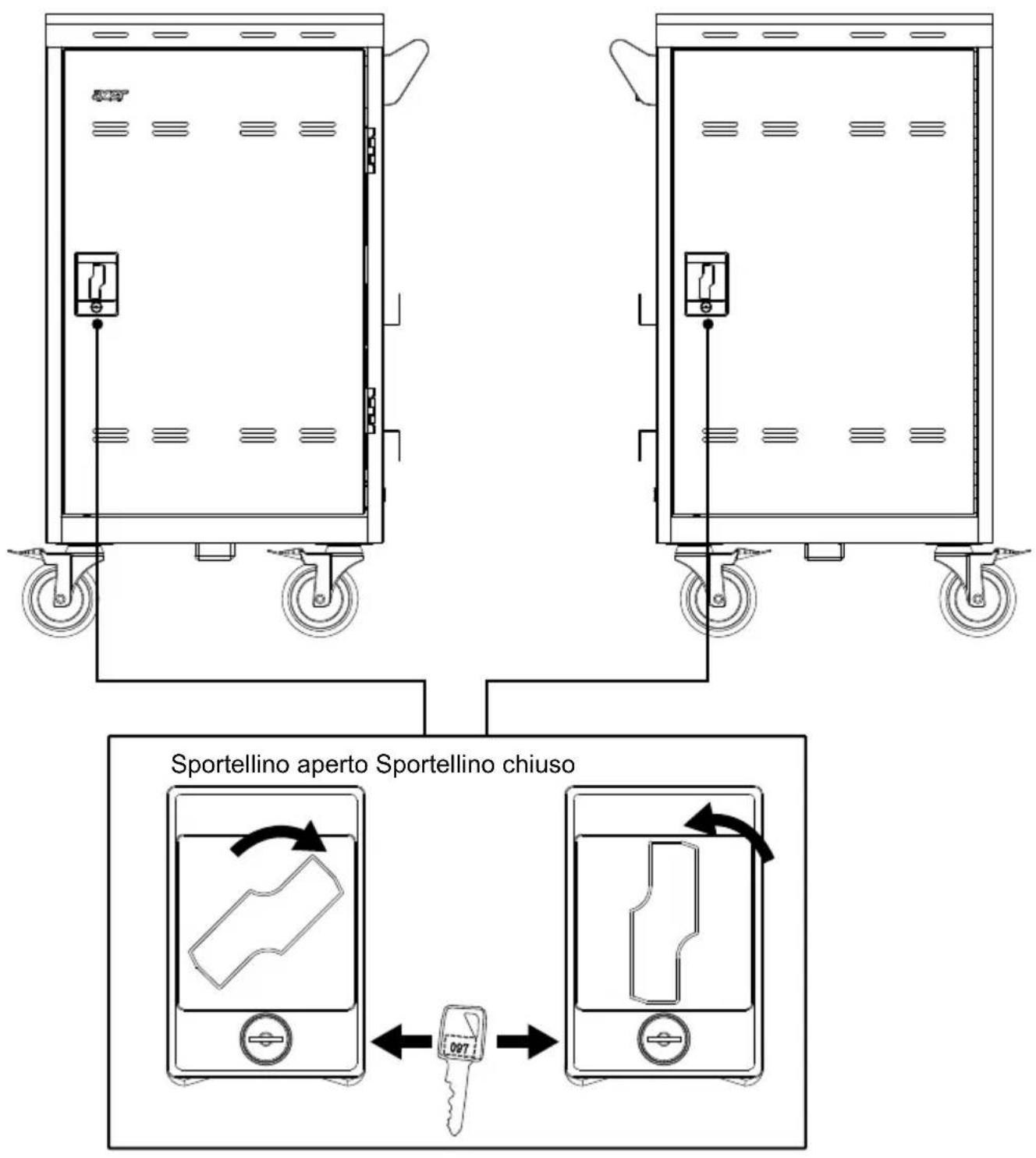

Blocco dello sportellino

Sportellino aperto Sportellino chiuso 097

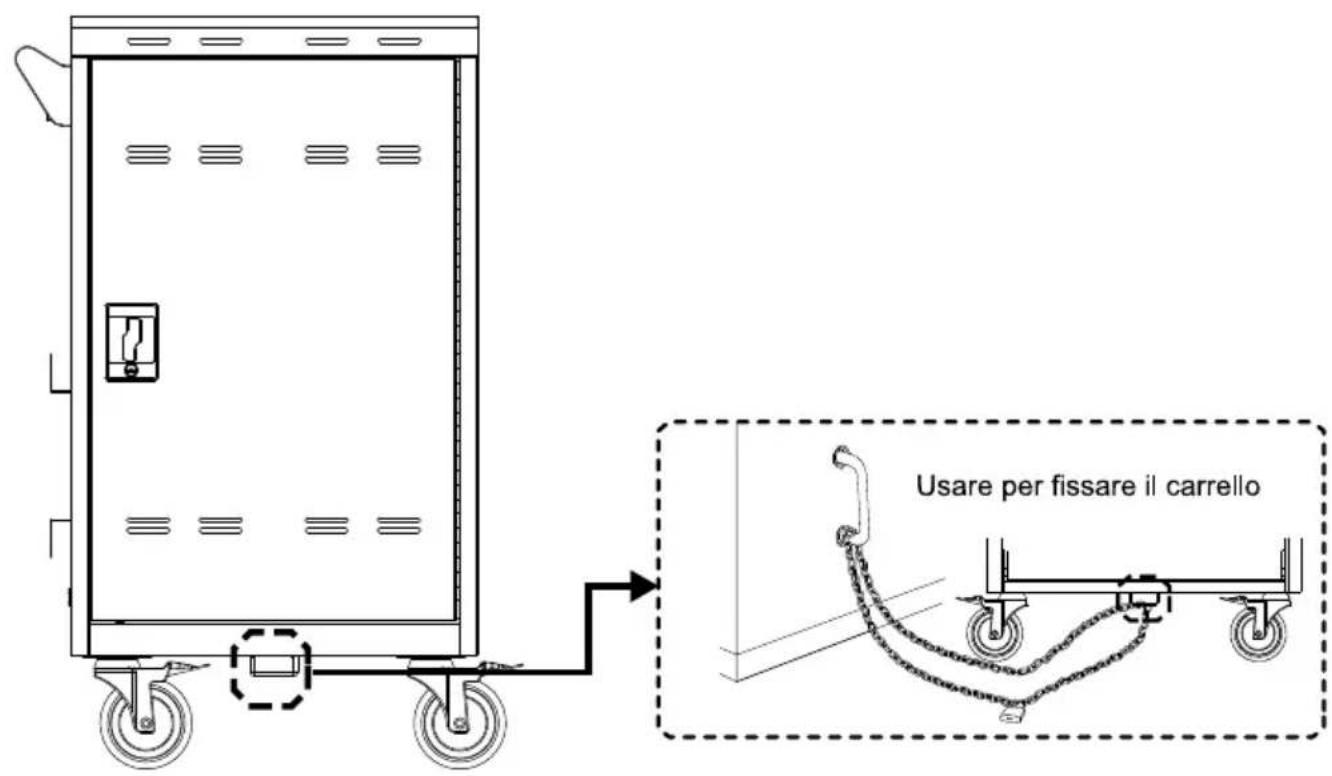

Fissare il carrello

Usare per fissare il carrello

Installazione

[Nota]

1. Si consiglia di usare le fascette (opzionali) per fissare e gestire i cavi.
2. Per la cablatura corretta del dispositivo si consiglia di essere in 2 persone.

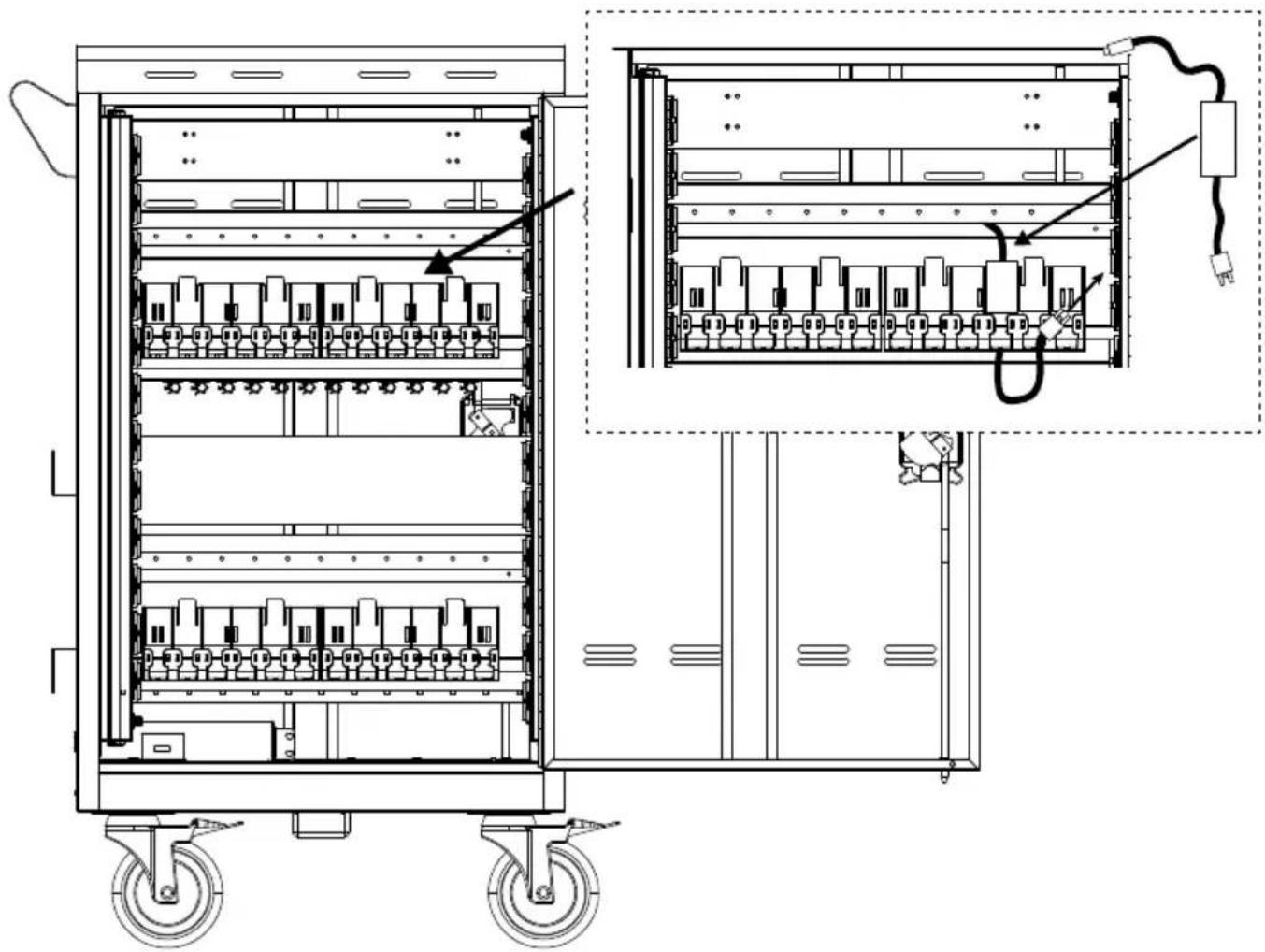

Installazione dell'adattatore

1. Aprire lo sportellino posteriore.
2. Inserire l'adattatore di alimentazione nell'alloggiamento dell'adattatore.
3. Fare passare l'estremità CC del cavo dell'adattatore nella parte anteriore del carrello attraverso lo spazio a disposizione.
4. Collegare l'estremità CA del cavo di alimentazione alla presa CA corrispondente.
5. Raggruppare il cavo e fissarlo utilizzando una fascetta (non in dotazione).

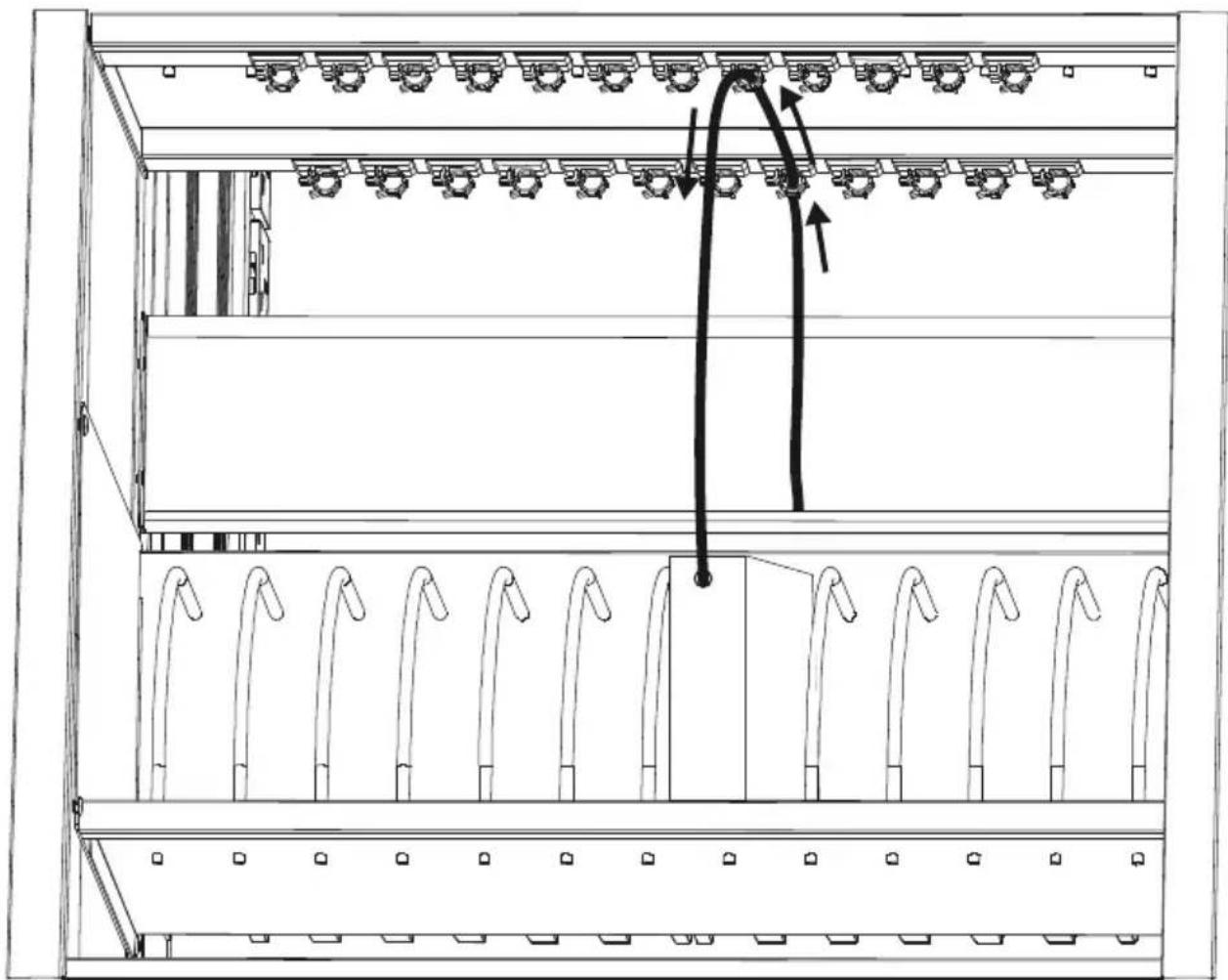

1. Aprire lo sportellino anteriore.
2. Ruotare il cavo attorno al gancio cavo come nella figura.
3. Collocare il dispositivo mobile nell'alloggiamento.
4. Collegare il connettore CC al dispositivo mobile.

Presa a parete Collegare il cavo di alimentazione al carrello e alla presa a parete

[Nota] Il tipo di ingresso di alimentazione e cavo di alimentazione possono variare in base al Paese.

Risoluzione dei problemi

D: Perché una volta collegati tutti i dispositivi questi non si caricano?

R: 1. Assicurarsi che i cavi di alimentazione non siano danneggiati.

1. Assicurarsi che i cavi di alimentazione siano inseriti correttamente in una presa con corrente stabile.

2. Assicurarsi che la presa di alimentazione e il consumo di corrente siano conformi con le specifiche del Paese.

D: Cosa sapere se i dispositivi supereranno la corrente assegnata?

R: Consultare un elettricista qualificato per verificare il consumo di corrente dei dispositivi. Eseguire un test con i dispositivi installati e le batterie scariche.

D: Quando viene collegato il dispositivo scatta l'interruttore automatico. Quale è il problema?

R: È possibile che altre apparecchiature o appliance stiano condividendo lo stesso circuito, causando un sovraccarico del circuito. Contattare un elettricista qualificato per verificare che nel circuito sia disponibile una potenza adeguata.

Specifiche

Modello	ACC310
Capacità	24 (due scaffali, 12 alloggiamenti per scaffale)
Dispositivi supportati	Dispositivi mobile fino a 15,6"
Tipo di carica	Carica a ciclo intelligente
Specifiche alimentazione	INGRESSO CA: 220~240V, 50/60Hz, 8ACiabatta: 220~240V, 50/60Hz, 8A
Sicurezza	Sportellini frontali:meccanismo di blocco in acciaio a 2 puntiSportellini posteriori:meccanismo di blocco in acciaio a 2 punti
Ruote	Quattro ruote da 5": due bloccabili e due con blocco direzionale
Cerniera sportellino	180°
Carico piattaforma di lavoro	20kg (44,09lb)
Carico scaffale (ea.)	43,54kg (95,98lb)
Carico scaffali adattatore (ea.)	3kg (6,6lb)
Temperatura di funzionamento	0°~30°C
Umidità relativa di funzionamento	10%~90%
Temperatura di immagazzinaggio	-40°C~60°C
Umidità relativa di immagazzinaggio	5%~95%
Dimensioni carrello (L x P x A)	639,6 (L) x 632 (P) x 1039 (A)mm25,18"(L) x 24,88"(P) x 40,91"(A)
Dimensioni slot (L x P x A)	Cassetto laterale superiore:32 (L) x 395 (P) x 300,8 (A) mm1,26" (L) x 15,55" (P) x 11,84" (A)Cassetto laterale inferiore:32(L) x 395(P) x 341,5(A)mm1,26"(L) x 15,55"(P) x 13,44"(A)
Peso senza dispositivi	52 Kg (114,64lb)

[Nota 1] Le specifiche sono soggette a modifica senza preavviso.

[Nota 2] Dispositivi supportati: verificare la dimensione effettiva del dispositivo, incluso il cavo alimentazione per la compatibilità con la dimensione dell'alloggiamento del dispositivo. In caso di dubbi contattare Acer per la verifica.

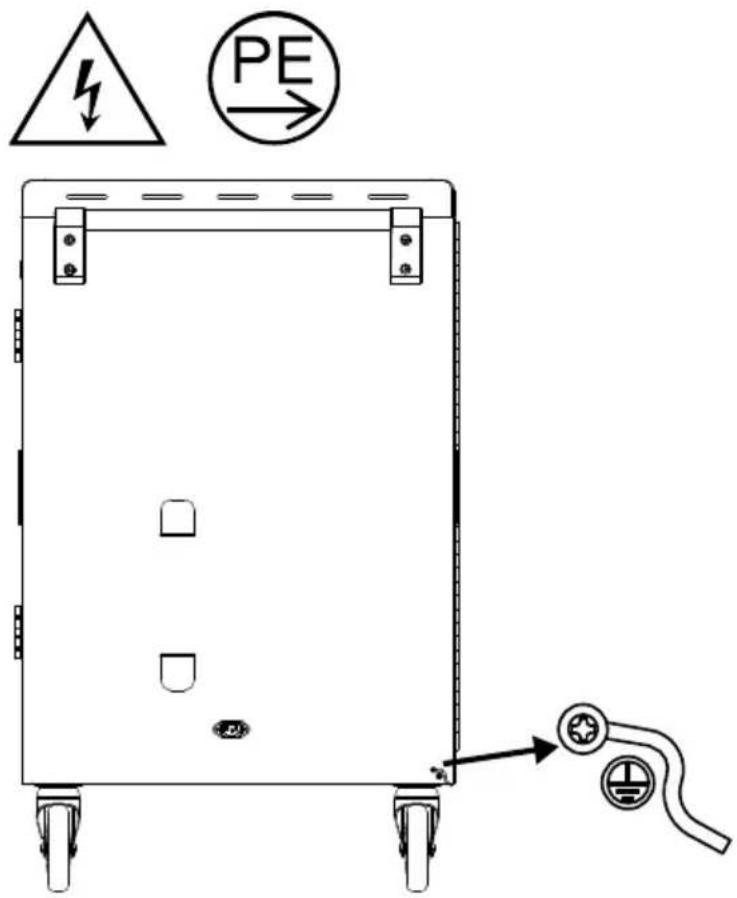

Appendice – Messa a terra

[Attenzione]

Corrente di contatto elevata. Collegare la messa a terra prima di collegare l'alimentazione.

(Cavo giallo/verde, min. 14AWG)

[Nota]

L'installazione del collegamento a terra di protezione della presa deve essere eseguita da una persona qualificata.

Dichiarazione di conformità UE

Noi,

Acer Incorporated

VViale delle Industrie 1/A, 20044 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto: Carrello di carica Acer

Marchio depositato: Acer

Numero di modello: ACC320, ACC310

Noi, Acer Incorporated, con la presente dichiariamo sotto la nostra responsabilità che il prodotto descritto in precedenza è conforme con legge di armonizzazione dell'Unione Europea pertinente: Direttiva EMC 2014/30/UE, Direttiva sulla bassa tensione 2014/35/UE, e Direttiva RoHS 2011/65/UE. Saranno applicati i seguenti standard armonizzati e/o standard pertinenti:

EN 55032:2015+A11:2020, Class A

EN 55035:2017+A11:2020

EN IEC 61000-3-2:2014

EN 61000-3-3:2013+A1:2019+A2:2021

EN 62368-1:2014+A11:2017

EN IEC 63000: 2018

L'anno di inizio applicato è marchiato CE: 2023.

$$ \Omega u J _ {a m} $$

RU Jan / Responsabile Sr.

Viale delle Industrie 1/A, 20044 Arese (MI), Italia

Tel.: [phone], fax: [phone]

www.acer.it

Viale delle Industrie 1/A, 20044 Arese (MI), Italia

Tlf.: [phone], Faks: [phone]

www.acer.it

Produkt: Acer ladevogn

Varenavn: Acer

Modellnummer: ACC320, ACC310

Vi, Acer Incorporated, erklærer herved under eget ansvar at produktet som beskrives ovenfor, overholder den relevante harmoniseringslovgivningen i unionen: EMC-direktivet 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU. Følgende harmoniserte standarder og/eller andre relevante standarder er brukt:

EN 55032:2015+A11:2020, Klasse A

EN 55035:2017+A11:2020

EN IEC 61000-3-2:2014

EN 61000-3-3:2013+A1:2019+A2:2021

EN 62368-1:2014+A11:2017

EN50581: 2012

Acer garantisce ogni prodotto Acer, comprese le parti e i componenti originali Acer (opzioni e accessori), installati nel Vostro prodotto Acer al tempo dell'acquisto:

• Servizio Carry In (Il Cliente consegna direttamente l'unità difettosa al più vicino centro assistenza autorizzato Acer)
• Parti soggette ad usura (es. batterie): garanzia 6 mesi
• Accessori (Carica batterie, auricolari, mouse, tastiere, docking station, stylus pens, dongles and cavi, ...): garanzia 24 mesi
• CastMaster Tx: garanzia 36 mesi
• Altoparlante smart Halo: garanzia 12 mesi
• Carrello di ricarica: Solo parti - 5anni parti meccaniche / 2 anni parti eletroniche

Per maggiori informazioni sui termini e condizioni del servizio in garanzia visitate il sito web o contattate il call center Acer.

La presente Garanzia non limita i diritti a Lei riconosciuti dalla normativa nazionale. I consumatori hanno diritti legali sanciti dalle leggi nazionali che governano la vendita dei beni di consumo. Questa garanzia non esclude, limita o sospende in alcun modo tali diritti.

ES
