Tuotetyyppi	Latauskärry
Merkki	Acer
Malli	ACC310
Kapasiteetti	24 laitetta (kaksi hyllyä, 12 lokeroa per hylly)
Tuetut laitteet	Mobiililaitteet jopa 15,6 tuumaan
Lataustyyppi	Älykäs sykli lataus
Syöttövirta	AC 220~240V, 50/60Hz, 8A
Työtason kuormitus	20 kg (44,09 lb)
Hyllykuormitus	43,54 kg (95,98 lb)
Adapterihyllykuormitus	3 kg (6,6 lb)
Mitat (P x S x K)	639,6 x 632 x 1039 mm (25,18" x 24,88" x 40,91")
Paino (ilman laitteita)	52 kg (114,64 lb)
Pyörät	4 pyörää, 5 tuumaa: 2 lukittavaa, 2 suuntalukittavaa
Ovien turvallisuus	Etu- ja takaovet teräksisellä 2-pistelukitusmekanismilla
Oven saranat	180° avaus
Käyttölämpötila	0°C - 30°C
Käyttökosteus	10% - 90% RH
Säilytyslämpötila	-40°C - 60°C
Säilytyskosteus	5% - 95% RH
Mekaanisten osien takuu	5 vuotta
Elektronisten osien takuu	2 vuotta

Usein kysytyt kysymykset - ACC310 ACER

Mikä on ACC310-kärryn enimmäiskuormitus?

Työtaso kestää enintään 20 kg, jokainen hylly enintään 43,54 kg ja jokainen adapterihylly enintään 3 kg. Älä ylitä näitä rajoja.

Voinko laittaa television tai näytön kärryyn?

Ei, television tai näytön käyttö kärryn päällä on kielletty. Kärry on suunniteltu vain mobiililaitteille, jotka ovat enintään 15,6 tuumaa.

Miten kärry kytketään latausta varten?

Avaa takaovi, aseta sovitin sille tarkoitettuun lokeroon, kytke virtajohto pistorasiaan (220-240V), ja vie tasavirtakaapelit eteen. Avaa etuovi, aseta laitteet lokeroihin ja kytke tasavirtaliittimet. Varmista, että virtajohto on kunnolla kiinnitetty ennen kärryn siirtämistä.

Voiko kärryä siirtää helposti?

Kyllä, neljän 5 tuuman pyörän ansiosta (kaksi lukittavaa ja kaksi suuntalukittavaa). Sitä saavat siirtää vain aikuiset, kun virtajohto on irrotettu pistorasiasta ja laitteet on poistettu työtasolta.

Mitä teen, jos laitteeni eivät lataudu?

Tarkista, etteivät virtajohdot ole vaurioituneet, että ne on kytketty oikein ja että pistorasia antaa vakaan virran. Katso myös käyttöohjeen vianetsintäosio lisätietoja varten.

Miten kärry puhdistetaan ja huolletaan?

Irrota laite puhdistuksen aikana. Käytä pehmeää ja kuivaa liinaa pölyn poistamiseen. Älä käytä hankaavia aineita tai liuottimia. Tarkista säännöllisesti, että ruuvit ja pyörät ovat kunnolla kiinnitetty.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä istu, kiipeä tai seiso kärryn päällä. Älä tuki tuuletusaukkoja. Älä siirrä kärryä, kun työtasolla on laitteita. Irrota aina virtajohto ennen siirtämistä. Käytä vain sisätiloissa. Noudata ilmoitettuja enimmäiskuormia.

Onko kärryllä takuu?

Kyllä, mekaanisille osille takuu on 5 vuotta ja elektronisille osille 2 vuotta. Ehtoja sovelletaan, katso käyttöohjeesta lisätietoja.

Voinko korjata kärryä itse?

Elektronisia tai monimutkaisia korjauksia varten ota yhteyttä pätevään ammattilaiseen. Korjattavuustiedot ovat käyttöohjeessa, erityisesti pyörien tai lukkojen vaihtoa varten.

Mikä on laitepaikkojen koko?

Lokerot ovat 32 mm leveitä (1,26 tuumaa) ja sopivat mobiililaitteille, joiden koko on enintään 15,6 tuumaa. Tarkista laitteidesi todelliset mitat, mukaan lukien virtajohto, yhteensopivuuden varmistamiseksi.

KÄYTTÖOHJE ACC310 ACER

Acer-latauskärry (24 paikkaa, EU-typpi) ACC310

Käyttöohje

Takuu

VAROITUS

NOUDATA AINA TURVAOHJEITA

Seurauksena voi olla kuolema tai vakava henkilövahinko, jos lapset kiipeävät ääni- ja/tai videolaitekalusteiden päälle. Kalusteen päälle sijoitettu kaukosäädin tai lelut voivat rohkaista lasta kiipeämään kalusteen päälle, jonka seurauksena kaluste voi kaatua lapsen päälle.
- Ääni- ja/tai videolaitteiden sijoittaminen kalusteisiin, joita ei ole erityisesti suunniteltu ääni- ja/tai videolaitteille, voi johtaa kuolemaan tai vakavaan henkilövahinkoon, koska kaluste voi romahtaa tai kaatua lapsen päälle.

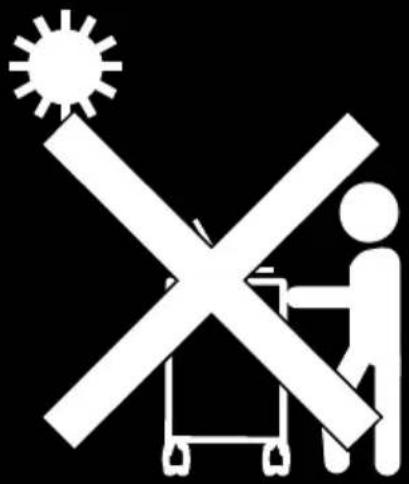

Käytä kärryä vain SISÄLLÄ sähköiskun vaaran vähentämiseksi.

VAIN AIKUISET saavat siirtää kärryä.

ÄLÄ KOSKAAN kiipeä, istu tai seiso kärryssä.

Tämä kärry on tarkoitettu käytettäväksi vain ohjeiden mukaisella kuormalla. Käyttö ilmoitettua suuremmilla kuormilla voi johtaa epävakauteen ja mahdolliseen henkilövahinkoon.

≤44.09lbs (20kg)

≤95.98lbs (43.54kg)

≤95.98lbs (43.54kg)

■ ÄLÄ anna kenenkään istua tai seistä kärryssä tai kiivetä siihen.
■ ÄLÄ nosta kärryä.
■ ÄLÄ tuki ilmankiertoon käytettäviä tuuletusaukkoja.
■ ÄLÄ ylikuormita kärryn hyllyjä. (työtason enimmäiskuormitus = 20 kg / 44,09 lbs; kunkin hyllyn enimmäiskuormitus = 15 kg / 30,07 lbs).
■ ÄLÄ aseta kärryyn mitään laitteita, jotka ylittävät suurimman kuormauspainon.
■ Kun siirrät kärryä, ÄLÄ aseta mitään laitteita (esim. televisio, näyttö, dokumenttikamera jne.) kärryn päälle.
■ ÄLÄ käytä televisiota/näyttöä kärryn päällä.
- Irrota virtajohto pistorasiasta ennen kärryn siirtämistä.
■ Varmista kärryä siirrettäessä, että virtajohto on kiinnitetty ja kääritty tiukasti.
Kun siirrät kärryjä epätasaisella lattialla, yritä nostaa ja vakauttaa kärryä hieman vaurioiden välttämiseksi.

Euroopan yhteisön vaatimustenmukaisuuslausunto (Luokka A)

CE Vakuutamme täten, että tämä tuote on EMC-direktiivin 2014/30/EU, pienjännitedirektiivin 2014/35/EU ja RoHS-direktiivin 2011/65/EU olennaisten vaatimusten ja muiden asiaankuuluvien määräysten mukainen.

Varoitus: Tämä on luokan A tuote. Kotiympäristössä tämä tuote voi aiheuttaa radiohäiriöitä, jolloin käyttäjän on ryhdyttävä asianmukaisiin toimenpiteisiin.

VASTUUVAPAUSLAUSEKE

Tämän dokumentaation sisällöstä, sen laadusta, suorituskyvystä, myyntikelpoisuudesta tai sopivuudesta tiettyyn tarkoitukseen ei anneta mitään ilmaistua tai oletettua takuuta tai esitystä. Tässä dokumentaatiossa esitettyjen tietojen luotettavuus on tarkistettu huolellisesti; vastuuta epätarkkuuksista ei kuitenkaan oteta. Tässä asiakirjassa annetut tiedot saattavat muuttua ilman ennakkoilmoitusta.

Acer Information Inc. ei ole missään tapauksessa vastuussa suorista, epäsuorista, erityisistä, satunnaisista tai välillisistä vahingoista, jotka johtuvat tämän tuotteen tai asiakirjojen käytöstä tai kyvyttömyydestä käyttää tätä tuotetta tai asiakirjoja, vaikka tällaisten vahinkojen mahdollisuudesta olisi ilmoitettu.

TAVARAMERKIT

"Acer" on Acer Information Inc:n omistama tavaramerkki. Muut tässä kuvaustarkoituksessa käytetyt tavaramerkit kuuluvat vain kullekin heidän yrityksistään.

TEKIJÄNOIKEUS

©2023 Acer Information Inc. Kaikki oikeudet pidätetään. | 20. maaliskuuta 2023 Tämä tuotteen kaikki oikeudet omistaa Acer Information Inc. Jäljentäminen tai välittäminen missään muodossa tai millä tahansa tavalla ilman Acer Information Inc:n etukäteen antamaa kirjallista lupaa on kielletty. Kaikkia tietoja tai teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

Yliviiivattu roskakori -merkki tarkoittaa, että tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Sen sijaan jätelaite on hävitettävä toimittamalla ne sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätettäväksi. Lisätietoja jätelaitteiden kierrätyspaikoista saat ottamalla yhteyttä jätehuoltokeskukseen tai tuotteen ostopaikkaan.

Sisältö

Pakkauksen sisältö....1

Mitat....1

Kaavio 2

Ovenlukko....3

Kärryn kiinnittäminen....4

Asentaminen....5

Sovittimen asennus....5

Kaapelin hallinta 6

Latauskärry....7

Vianmääritys....8

Tekniset tiedot 9

Liite – Maadoitus.... 10

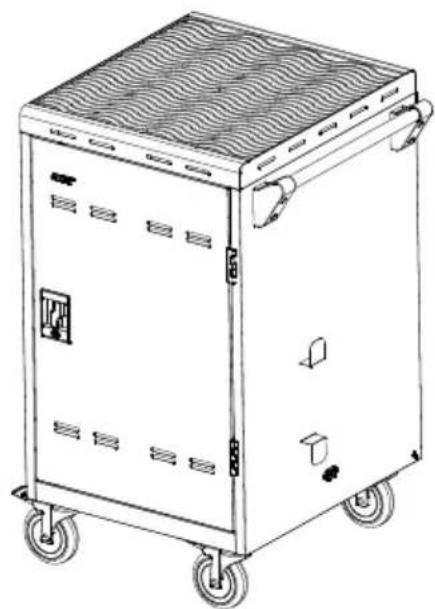

Pakkauksen sisältö

Seuraavat tuotteet sisältyvät pakkaukseen. Tarkista ennen käyttöä, että jokainen tuote saatavilla.

*Virtajohdon tyyppi voi vaihdella maakohtaisesti.

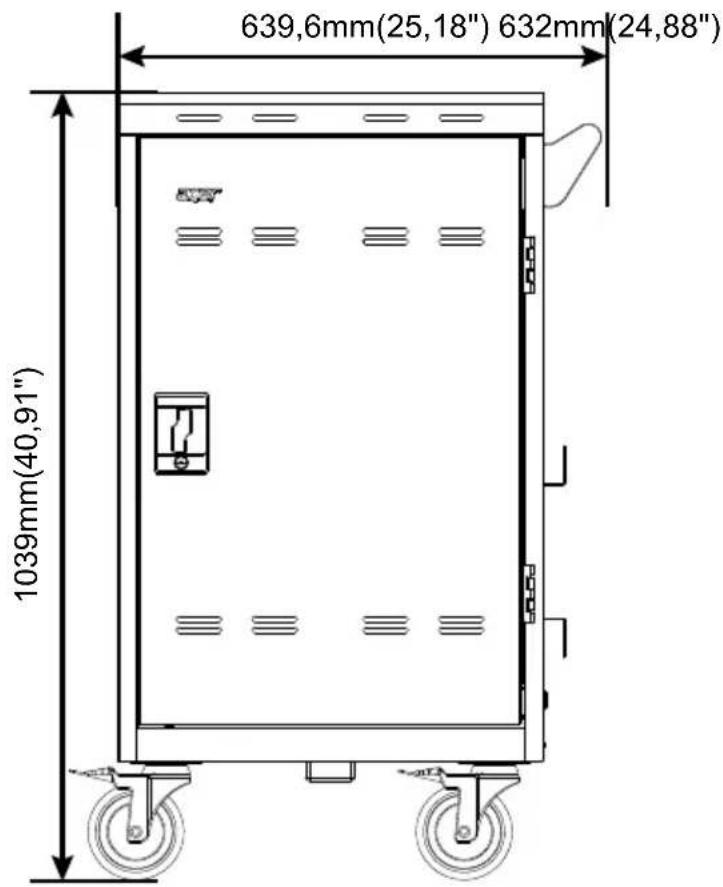

Mitat

Etupuoli Sivu Takaisin

1. Työtaso
2. Tuuletusaukot
3. Ovenlukko
4. Kahva
5. Virtajohdon kiinnikkeet
6. 5" suuntalukittava kalustepyörä*

7. 5" lukittava kalustepyörä

8. Virtaliitäntä

9. Maadoitusruuvi

10. Tuuletusaukot

11. Ovenlukko
12. Turvakoukku

*Pitää kärryn kiinteässä suunnassa

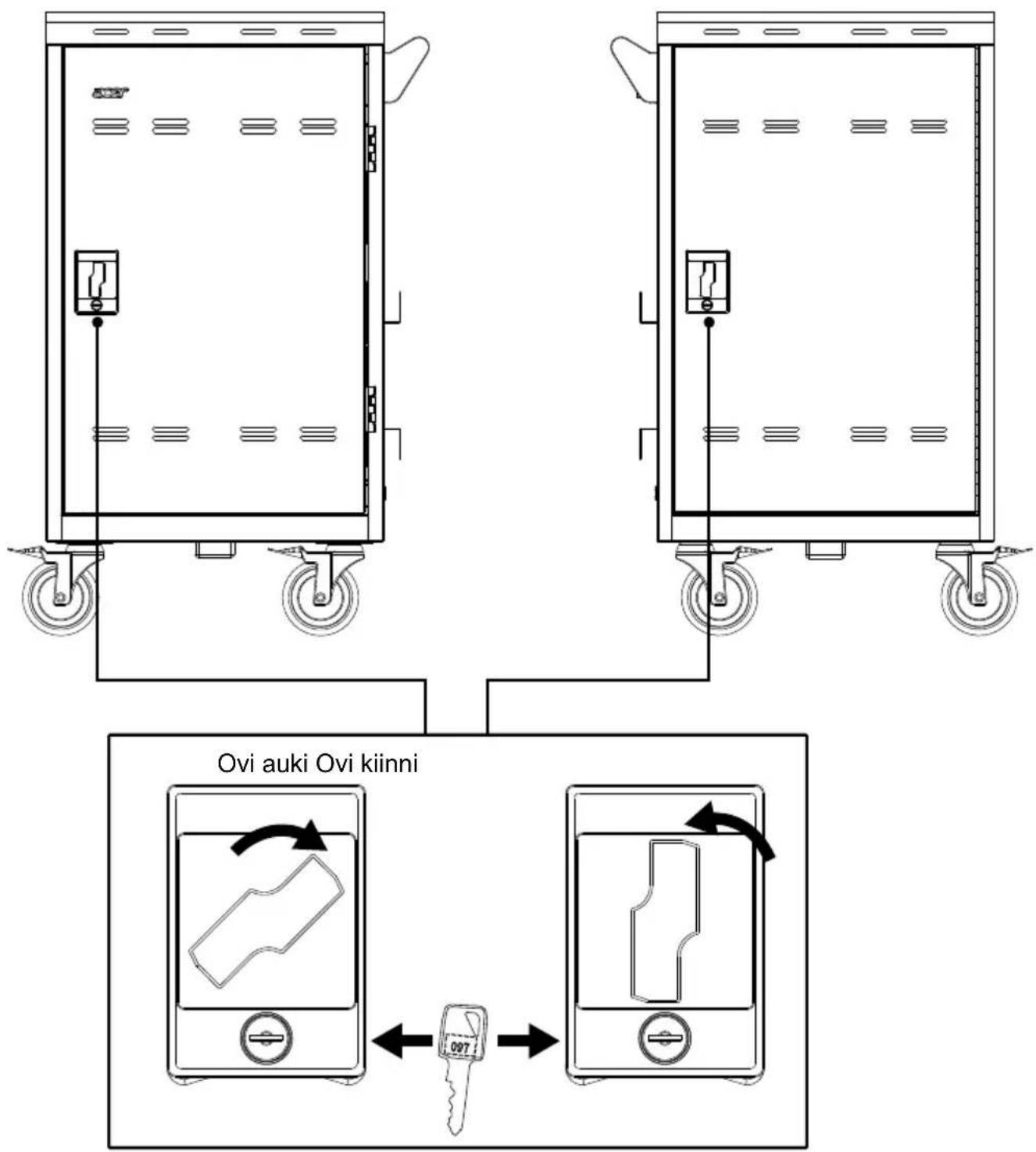

Ovenlukko


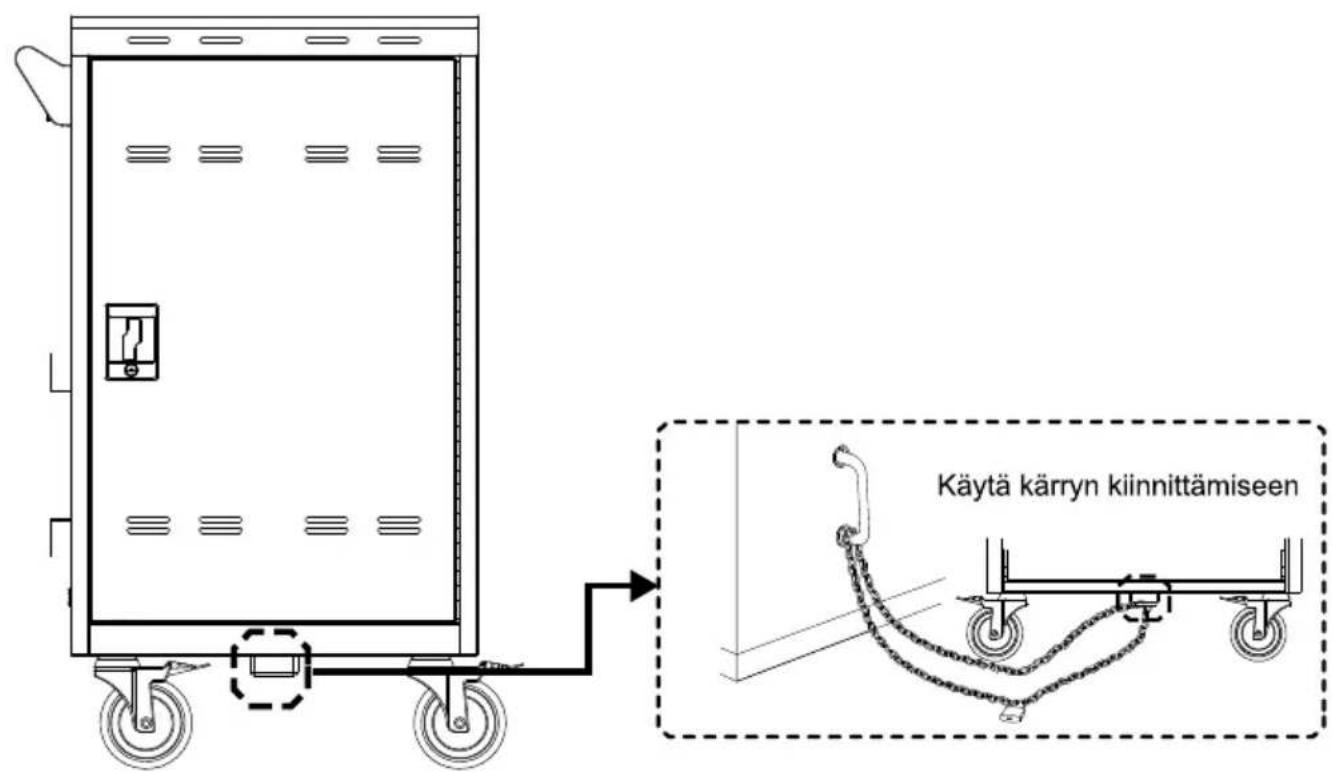

Kärryn kiinnittäminen

Asentaminen

[Huomautus]

1. Kaapeleiden kiinnittämiseen ja hallintaan on suositeltavaa käyttää nippusiteitä (lisävaruste).
2. Tehokkaaseen laitekaapelointiin on suositeltavaa olla 2 henkilöä.

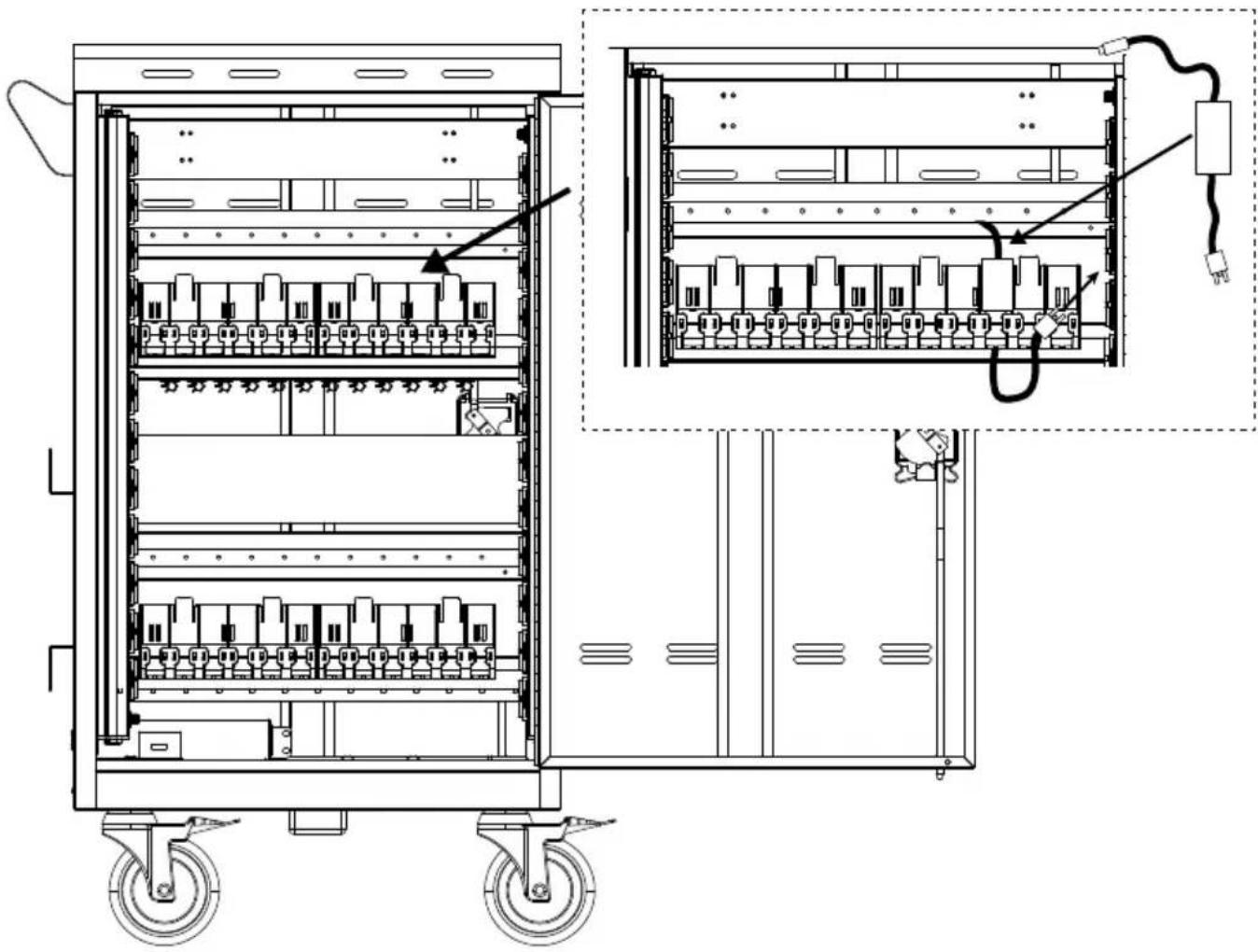

Sovittimen asennus

1. Avaa takaovi.
2. Aseta virtalähde yksittäiseen sovittimen lokeroon.
3. Pujota sovitinkaapelin DC-pää kärryn etuosaan sille varatun tilan läpi.
4. Liitä virtajohdon AC-pää vastaavaan vaihtovirtapistorasiaan.
5. Niputa kaapeli ja kiinnitä se nippusiteellä (ei sisälly toimitukseen).

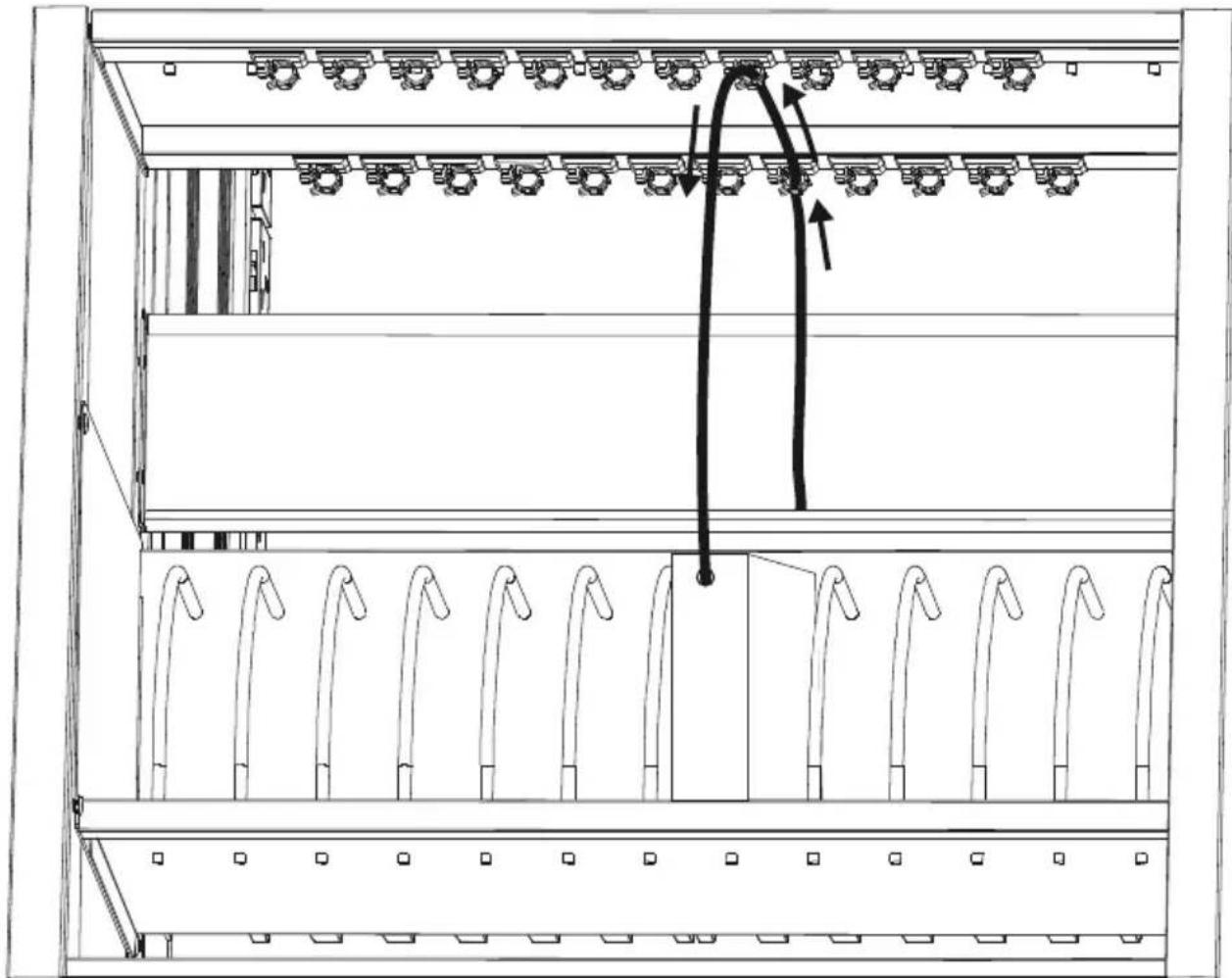

1. Avaa etuovi.
2. Reititä kaapeli kaapelikoukun läpi kuvan mukaisesti.
3. Aseta mobiililaite paikkaansa.
4. Liitä DC-liitin mobiililaitteeseen.

[Huomautus] Virtalähteen ja virtajohdon tyyppi voivat vaihdella maakohtaisesti.

Vianmääritys

K: Kaikki laitteeni ovat liitettyinä. Miksi ne eivät lataudu?

V: 1. Varmista, että virtajohdot ovat ehjät.

1. Varmista, että virtajohdot on liitetty tiukasti käytettävissä olevaan pistorasiaan, jossa on vakaa virta.

2. Varmista, että virtapistoke ja virrankulutus ovat maasi standardien mukaisia.

K: Mistä tiedän, ylittävätkö laitteeni sallitun virran?

V: Pyydä valtuutettua sähköasentajaa tarkistamaan laitteidesi virrankulutus. Suorita testi laitteet asennettuina ja akkujen ollessa tyhjät.

K: Kun liitän laitteen, katkaisin laukeaa. Mikä on vialla?

V: Sinulla voi olla muita laitteita, jotka jakavat saman virtapiirin, mikä aiheuttaa piirin ylikuormituksen. Pyydä valtuutettua sähköasentajaa tarkistamaan, että virtapiirissä on riittävästi tehoa.

Tekniset tiedot

Malli	ACC310
Kapasiteetti	24 (kaksi hyllyä, 12 paikkaa per hylly)
Tuetut laitteet	Mobiililaitteet 15,6" asti
Lataustyyppi	Älykäs syklilataus
Tehomääritys	Käyttöjännite: 220~240 V, 50/60 Hz, 8 AJatkojohto: 220~240 V, 50/60 Hz, 8 A
Turvallisuus	Etuovet: 2-pisteinen teräslukitusmekanismiTakaovet: 2-pisteinen teräslukitusmekanismi
Pyörät	Neljä 5" kalustepyörää: kaksi lukittavaa ja kaksi suuntalukittavaa
Oven sarana	180°
Työtason kuormitus	20 kg (44,09 lbs)
Hyllyjen kuormitus (kukin)	43,54 kg (95,98 lbs)
Sovitinhyllyjen kuormitus (kukin)	3 kg (6,6 lbs)
Käyttölämpötila	0°~30°C
Käyttöympäristön ilmankosteus %	10%~90%
Säilytyslämpötila	-40 °C~60 °C
Säilytyskosteus %	5%~95%
Kärryn mitat (L x S x K)	639,6 (L) x 632 (S) x 1039 (K) mm25,18" (L) x 24,88" (S) x 40,91" (K)
Aukon mitat (L x S x K)	Ylempi sivulaatikko:32 (L) x 395 (S) x 300,8 (K) mm1,26" (L) x 15,55" (S) x 11,84" (K)Alempi sivulaatikko:32 (L) x 395 (S) x 341,5 (K) mm1,26" (L) x 15,55" (S) x 13,44" (K)
Paino ilman laitteita	52 kg (114,64 lbs)

[Huomautus 1] Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

[Huomautus 2] Tuetut laitteet: tarkista laitteen todellinen koko, mukaan lukien virtajohto, jotta ne ovat yhteensopivia laitelokeron koon kanssa. Jos olet epävarma, ota yhteyttä Aceriin.

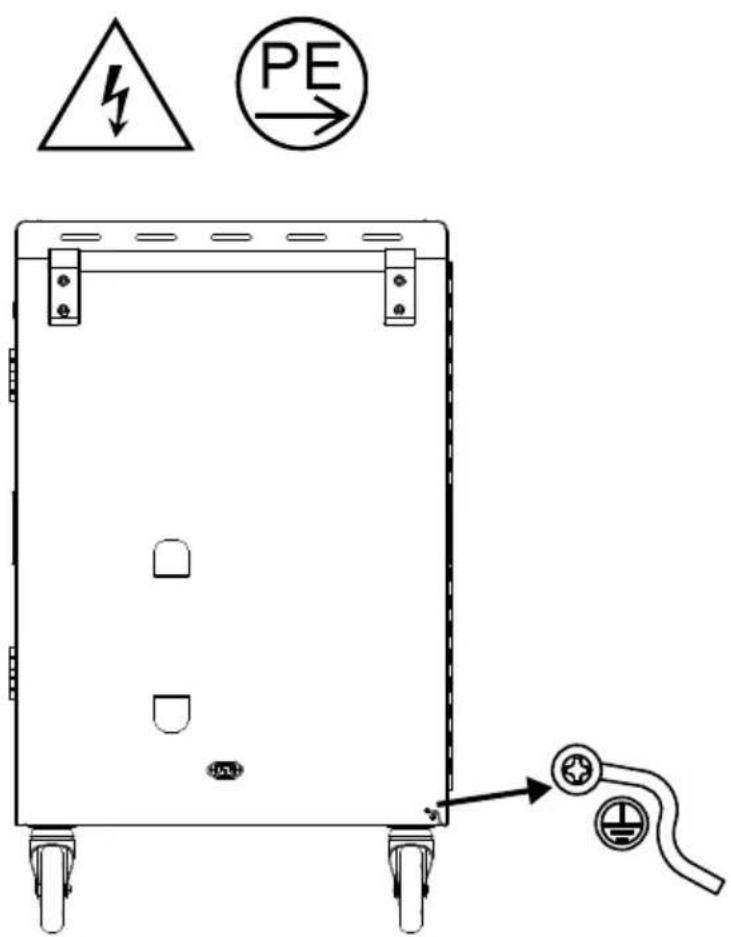

Liite – Maadoitus

[Huomio]

Suuri kosketusvirta. Kytke maadoitus ennen virransyöttöä.

(Keltainen/vihreä johdin vähintään 14 AWG)

[Huomautus]

Pistorasian suojamaadoitusliitännän asentaa ammattitaitoinen henkilö.

EU-vaatimustenmukaisuusvakuutus

Me,

Acer Incorporated

Me, Acer Incorporated vakuuttaa täten yksinomaan omalla vastuullaan, että edellä kuvattu tuote on EU:n yhdenmukaistamislainsäädännön mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU ja RoHS-direktiivi 2011/65/EU. Seuraavia yhdenmukaistettuja standardeja ja/tai muita asiaa koskevia standardeja on sovellettu:

EN 55032:2015+A11:2020, Luokka A

EN 55035:2017+A11:2020

EN IEC 61000-3-2:2014

EN 61000-3-3:2013+A1:2019+A2:2021

EN 62368-1:2014+A11:2017

EN50581: 2012

CE-merkinnän käytön aloitusvuosi: 2023.

$$ \Omega u J _ {m} $$

RU Jan / Pääjohtaja

Acer takaa Acerin tuotteen – mukaan lukien alkuperäiset, tuotteessa ostohetkellä asennettuina olevat Acer-osat ja komponentit (lisälaitteet ja lisävarusteet):

• Carry In - Asiakas tuo laitteen lähimpään Acer huoltoon ja noutaa huolletun laitteen
• Kulutusosat (akku): 6 kuukauden takuu
• Tarvikkeet (Laturit, autotarvikkeet, hiiret, näppämistöt, telakointiasemat telakat, Stylus kynät, donglet ja kaapelit, ...): 24 kuukauden takuu
• CastMaster Tx: 36 kuukauden takuu
• Halo Smart Kaiutin: 12 kuukauden takuu
• Latauskärry: Vain osat - 5Y mekaaninen. Osat / 2Y elektroniset osat

Acerin toimitusehtoja sovelletaan tähän tuotteeseen. Saadaksesi lisätietoja, ole hyvä ja käy internet sivuillamme tai ota yhteys Acer puhelintukeen.

Tämä rajoitettu takuu ei rajoita asiakkaan kuluttajansuojalainsäädännön mukaisia oikeuksia. Kuluttaja-asiakkailla on virhevastuulain nojalla oikeus poikkeavaan takuuseen, jota laitteen mukana tuleva takuu ei poista, rajoita tai heikennä.
