Tipo di prodotto	Lavastoviglie a libera installazione / da incasso
Marca	Haier
Modello	BF 2L360B
Dimensioni (L x A x P)	60 x 85 x 60,9 cm (libera installazione con piano)
Profondità porta aperta	120 cm
Capacità massima	16 coperti (secondo configurazione)
Pressione acqua	0,08 - 0,8 MPa
Alimentazione elettrica	Vedere targa dati (220-240 V, 50 Hz tipica)
Potenza fusibile	Vedere targa dati
Programmi di lavaggio	ECO, Universale, Vetro, Prelavaggio, Steam Plus
Funzioni speciali	Partenza ritardata (3/6/9 h), Express, Addish, Sicurezza antiallagamento
Addolcitore d'acqua	Sì, con 6 livelli di regolazione (S0 a S5)
Tipo di detergente	Polvere, liquido, pastiglie (compatibili 3-in-1)
Capacità serbatoio sale	1,5 - 1,8 kg
Pulizia filtri	Dopo ogni lavaggio consigliato: serbatoio centrale, micro-filtro, piastra metallica
Manutenzione bracci di lavaggio	Smontabili, pulizia periodica sotto rubinetto
Sicurezza idraulica	Taglio acqua, Aquastop, Aquaprotect (secondo modello)
Ricambi	Originali disponibili tramite servizio post-vendita autorizzato
Garanzia	Secondo certificato fornito con il prodotto

Domande frequenti - BF 2L360B HAIER

Cosa fare se la lavastoviglie non si riempie d'acqua?

Controllare che il rubinetto di alimentazione dell'acqua sia aperto, che il tubo di alimentazione non sia piegato o schiacciato. Verificare l'altezza del tubo di scarico (min 40 cm dal pavimento). Chiudere l'alimentazione, svitare il tubo sul retro dell'apparecchio e pulire il filtro sabbia all'estremità se ostruito.

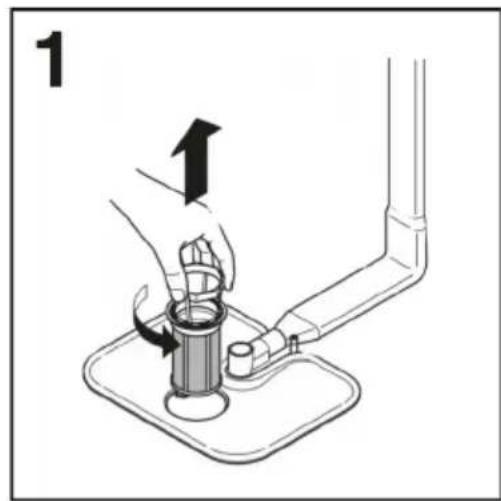

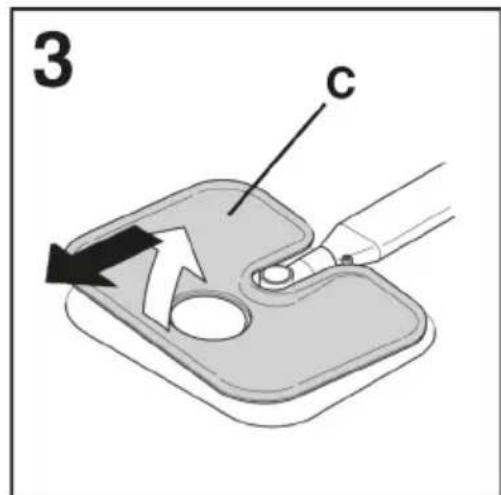

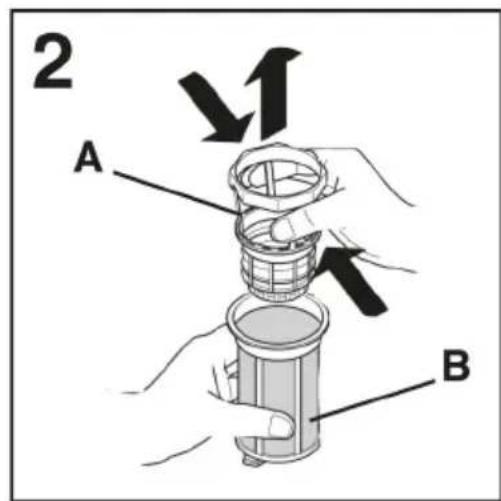

Come pulire i filtri?

Dopo ogni lavaggio, rimuovere il serbatoio centrale (fig.2), svitare il micro-filtro in senso antiorario, e rimuovere la piastra metallica (fig.3). Lavare il tutto sotto il rubinetto, eventualmente con una piccola spazzola. Riavvitare il micro-filtro in senso orario e riposizionare correttamente la piastra sul fondo della vasca.

Cosa fare se le stoviglie non sono lavate bene?

Verificare che i bracci di lavaggio ruotino liberamente e che i loro fori non siano ostruiti. Pulire i filtri. Assicurarsi che le stoviglie siano sistemate correttamente senza toccarsi. Utilizzare la giusta dose di detersivo (20-30 g) e selezionare un programma adatto al grado di sporco. Per le pentole bruciate, mettere in ammollo prima del lavaggio.

Come regolare l'addolcitore d'acqua?

Determinare la durezza dell'acqua (°fH o °dH). Per accedere alla regolazione, spegnere l'apparecchio poi riaccenderlo tenendo premuti i pulsanti Progr. e ACCENSIONE/SPEGNIMENTO per 5 secondi. Premere quindi Progr. per selezionare il livello (S0 a S5) corrispondente (vedere tabella nel manuale). Spegnere per confermare.

Come utilizzare la partenza ritardata?

Aprire lo sportello, selezionare un programma con il pulsante SELEZIONE PROGRAMMA. Premere PARTENZA RITARDATA per scegliere 3, 6 o 9 ore (la spia corrispondente si accende). Premere AVVIO/ANNULLA per avviare il conto alla rovescia. Il programma si avvia automaticamente alla fine del ritardo.

Cosa fare se si accende la spia del sale?

La spia indica che il serbatoio del sale è vuoto. Riempirlo con sale speciale per lavastoviglie: svitare il tappo sul fondo della vasca, versare il sale fino a riempire (un po' d'acqua traboccherà), pulire la filettatura e riavvitare. Dopo il riempimento, premere il pulsante di reset corrispondente (se presente) finché la spia non si spegne.

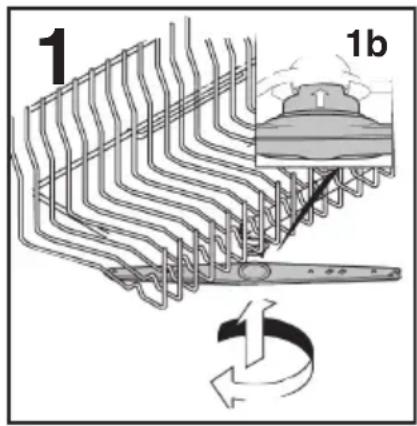

Come mantenere i bracci di lavaggio?

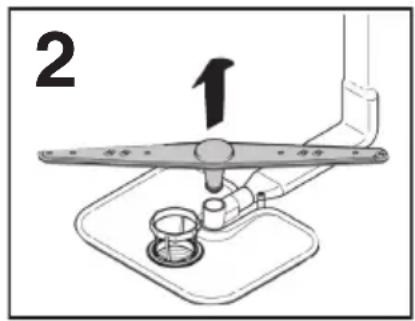

Per smontare il braccio superiore, ruotarlo fino al riferimento di arresto, spingere verso l'alto e svitare in senso orario. Il braccio inferiore si rimuove tirando verso l'alto. Pulire i fori sotto l'acqua corrente. Rimettere in posizione iniziale. Questa operazione è consigliata periodicamente per garantire un buon lavaggio.

Cosa fare in caso di perdita d'acqua?

Chiudere immediatamente il rubinetto di alimentazione dell'acqua e scollegare l'apparecchio. Verificare che il tubo di scarico non sia piegato o ostruito, e che il sifone non sia intasato. Esaminare i raccordi di alimentazione dell'acqua. Se la perdita proviene dal sistema di sicurezza (Aquastop, ecc.), contattare il centro di assistenza tecnica.

Come utilizzare le pastiglie tutto-in-uno (3-in-1)?

Posizionare la pastiglia nel vano detersivo principale, non direttamente nella vasca. Assicurarsi che il vano del brillantante sia vuoto (o regolare il dosaggio al minimo). Seguire le istruzioni del produttore. Se compaiono depositi bianchi, tornare all'uso separato di sale, detersivo e brillantante.

Perché le stoviglie non sono asciutte alla fine del ciclo?

Verificare che il brillantante sia pieno e che il dosaggio sia regolato correttamente (posizione consigliata 4). Aprire leggermente lo sportello alla fine del ciclo per favorire la circolazione naturale dell'aria. Selezionare un programma con asciugatura (es. ECO) o attivare l'opzione se disponibile.

MANUALE UTENTE BF 2L360B HAIER

Grazie per aver scelto una lavastoviglie Haier, siamo certi che sarà un prezioso alleato per lavare in tutta tranquillità le stoviglie di tutti i giorni.

La lettura completa di questo libretto permetterà un utilizzo corretto e sicuro dell'apparecchiatura e darà anche utili consigli sulla manutenzione più efficiente.

Mettere in funzione la lavastoviglie solo dopo aver letto attentamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari.

Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Ogni prodotto è identificato da un codice univoco di 16 caratteri definito anche "Numero di serie" che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. Questo codice è una sorta di carta d'identità specifica per il prodotto che servirà per registrare il prodotto e, se fosse necessario, contattare il Centro di Assistenza Tecnica.

Fig. A

Indice

1. NORME GENERALI DI SICUREZZA
2. ALIMENTAZIONE IDRICA
3. CARICARE IL SALE
4. REGOLAZIONE DEL CESTO SUPERIORE (SOLO NEI MODELLI DOVE È PRESENTE)
5. CARICAMENTO DELLE STOVIGLIE
6. INFORMAZIONI PER I LABORATORI DI PROVA
7. CARICAMENTO DETERSIVO
8. TIPO DI DETERSIVO
9. CARICAMENTO BRILLANTANTE 10. PULIZIA FILTRI 11. CONSIGLI PRATICI 12. PULIZIA E MANUTENZIONE ORDINARIA 13. DESCRIZIONE COMANDI 14. DATI TECNICI 15. SCELTA PROGRAMMA E FUNZIONI 16. ELENCO PROGRAMMI
10. IMPIANTO DI DECALCIFICAZIONE 18. RISOLUZIONE PROBLEMI E GARANZIA 19. INDICAZIONI AMBIENTALI

5 1

4

3 2

1. NORME GENERALI DI SICUREZZA

• Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio:
• aree di ristoro di negozi, uffici e altri ambienti di lavoro;
• negli agriturismi;
• dai clienti di hotel, motel o altre aree residenziali simili;
• nei bed & breakfast.

Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato può ridurre la vita del prodotto e invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altri, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

• Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza, a condizione che siano supervisionate o che siano date

loro istruzioni in merito all'utilizzo sicuro dell'apparecchio e che comprendano i pericoli del suo utilizzo. Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione.

• I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• I bambini di età inferiore a 3 anni devono essere tenuti lontani dalla macchina, a meno che non vengano continuamente sorvegliati.
• Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal produttore, da un tecnico specializzato o da una persona qualificata per evitare qualsiasi pericolo. Si consiglia di utilizzare un componente originale, che può essere richiesto al Centro Assistenza Tecnica.
• Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.
• La pressione idrica deve essere compresa tra un minimo di 0,08 MPa ed un massimo di 0,8 MPa.
• Assicurarsi che nessun tappeto ostruisca la base della lavastoviglie e i condotti di ventilazione.
• Dopo l'installazione, l'apparecchio deve essere posizionato in modo che la spina sia raggiungibile.

ATTENZIONE:

Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.

• Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).
• Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore.

Collegamento elettrico e prescrizioni di sicurezza

• I dati elettrici (tensione di alimentazione, potenza assorbita) sono riportati nella targhetta dati apposta sul prodotto.
• Assicurarsi che l'impianto elettrico sia provvisto di messa a terra, che la presa di corrente sia conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano.

La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose derivanti dal mancato allacciamento alla linea di terra.

• Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.
• L'uso di adattatori, prese multiple e/o prolunghe è fortemente sconsigliato.
• Prima di qualsiasi intervento di pulizia e manutenzione della lavastoviglie, togliere la spina e chiudere il rubinetto dell'acqua.

Non tirare il cavo di alimentazione o l'apparecchio stesso per staccare la spina dalla presa di corrente. Non lasciare la lavastoviglie esposta a pioggia, sole o ad altri agenti atmosferici. - Appoggiarsi o sedersi sulla porta aperta della lavastoviglie può causare il ribaltamento. - La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio e ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.

• Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.
• In caso di guasto e/o di malfunzionamento, si consiglia di spegnere la lavastoviglie, chiudere il rubinetto dell'acqua e non manomettere l'apparecchio. Contattare immediatamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
• Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore.

Apponendo la marcatura CE su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.

Installazione

• Rimuovere tutti gli elementi che compongono l'imballaggio.

ATTENZIONE:

Non lasciare gli elementi dell'imballaggio a portata dei bambini.

Non installare o utilizzare la lavastoviglie se risulta danneggiata. - Rispettare le istruzioni di installazione all'interno della Quick Guide fornita insieme al prodotto.

2. ALIMENTAZIONE IDRICA

L'apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.

La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purché non superi 60°C.

• La pressione idrica deve essere compresa tra un minimo di 0.08 MPa e un massimo di 0.8 MPa.
• È necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1B).
• La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata (fig. 2).

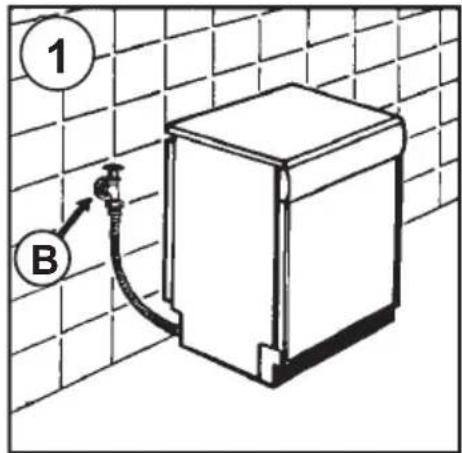

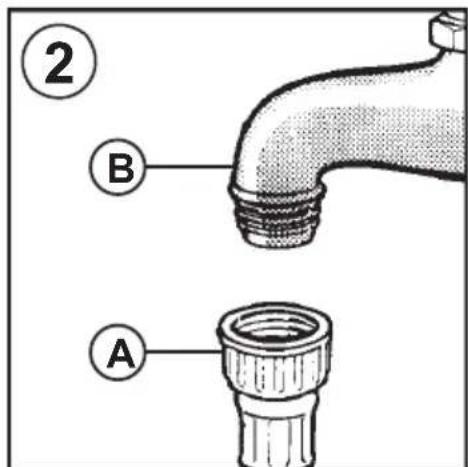

• Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.
• Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.
• Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtro di ingresso acqua.

Sicurezze idrauliche

Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantità in eccesso.

In ALCUNI MODELLI, potrebbero essere presenti una o più delle seguenti caratteristiche:

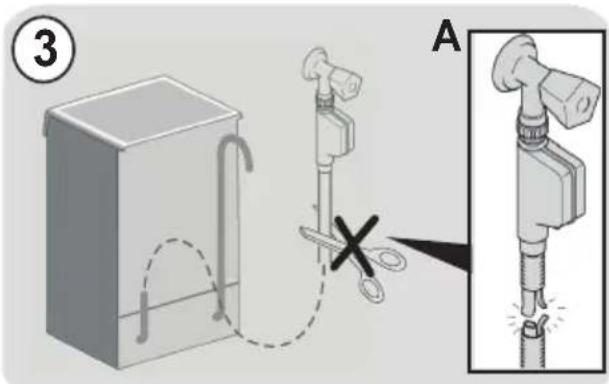

WATERBLOCK (fig. 3)

Lo scopo del «Waterblock» è di rendere più sicuro il Vostro apparecchio. Infatti, il «Waterblock» intercetta eventuali perdite d'acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell'acqua.

Come funziona

Il fondo sotto l'elettrodomestico raccoglie eventuali perdite d'acqua che, tramite un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all'acqua di fuoriuscire anche con il rubinetto aperto.

Se la scatola "A" che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

AQUASTOP (fig. 4):

dispositivo posizionato sul tubo di carico che blocca l'afflusso dell'acqua se il tubo si deteriora; in tal caso, apparirà una macchia rossa nella finestrella "A" e sarà necessario sostituire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento "B".

- AQUAPROTECT - TUBO DI CARICO CON PROTEZIONE (fig. 5):

in caso di perdita d'acqua dal tubo primario interno "A", la guaina di contenimento trasparente "B" conterrà l'acqua, permettendo di terminare il lavaggio. Finito il ciclo, sostituire il tubo di carico contattando il Centro Assistenza Tecnica.

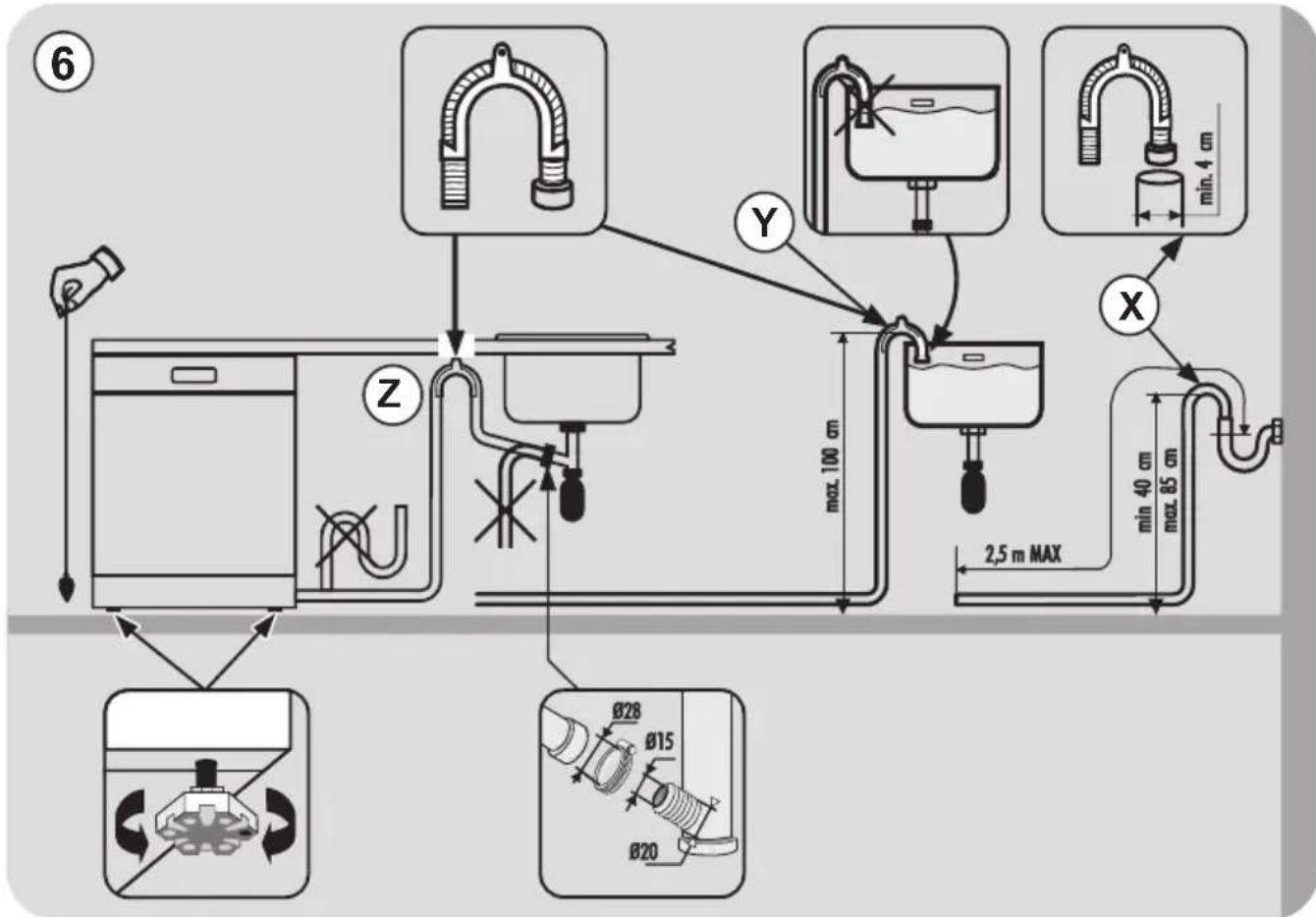

Collegamento allo scarico d'acqua

Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 6). - Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm. - Si raccomanda di predisporre il sifone antiodore (fig. 6X). Se necessario si può allungare il tubo di scarico fino a 2,5 metri, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.

L'estremità ricurva del tubo di scarico deve essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 6Y). - Nel caso di installazione sottopiano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 6Z). - Nell'installare la macchina controllare che i tubi di carico e scarico non siano piegati.

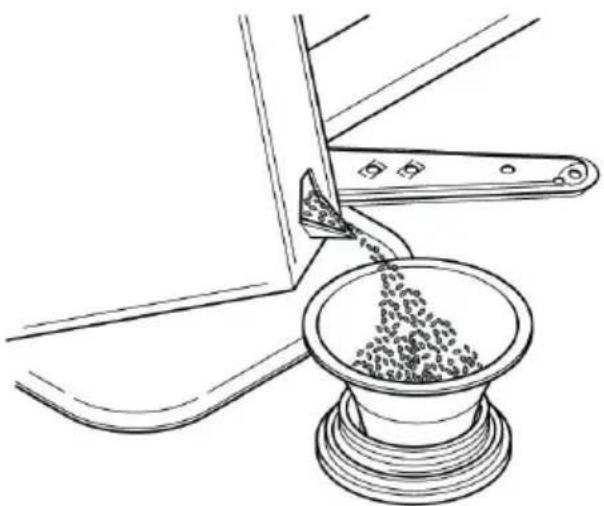

3. CARICARE IL SALE

(Fig. A "1")

• La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.
• Sul fondo della macchina, è sistemato il contenitore del sale che serve per rigenerare l'apparecchio decalcificatore.
• È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione.
• Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.
• Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

Dopo ogni rifornimento di sale, è NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo, oppure il programma AMMOLLO/PRELAVAGGIO.

• Il contenitore ha una capacità di circa 1,5 ÷ 1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente.

Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.

4. REGOLAZIONE DEL CESTO SUPERIORE (SOLO NEI MODELLI DOVE È PRESENTE)

• Utilizzando abitualmente piatti da 29 cm a 32,5 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo (a seconda dei modelli):

Tipo "A":

1. Ruotare i fermi anteriori "A" verso l'esterno;
2. Sfilare il cesto e rimontarlo nella posizione più alta:
3. Rimettere i fermi "A" nella posizione originale.

1. Estrarre il cesto superiore;

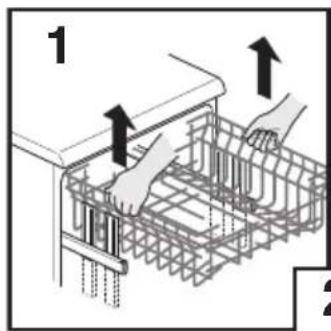

2. Impugnare il cesto da entrambi i lati e tirarlo verso l'alto (fig. 1).

• Nei modelli dotati di terzo cesto, sul cesto superiore non si possono caricare stoviglie con diametro superiore a 14 cm.

PER RIPORTARE IL CESTO IN POSIZIONE BASSA:

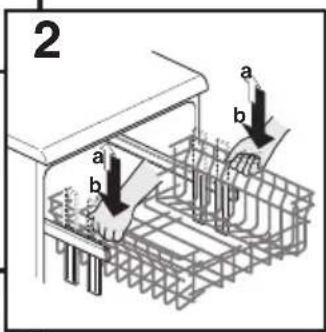

1. Impugnare il cesto da entrambi i lati e tirarlo leggermente verso l'alto (fig. 1);
2. Lasciare lentamente ricadere il cesto accompagnandolo (fig. 2);

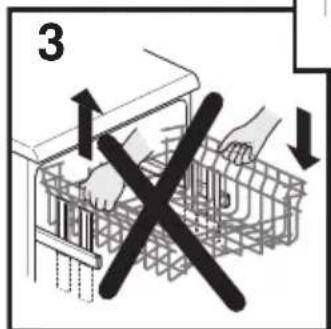

N.B.: NON SOLLEVARE O ABBASSARE MAI IL CESTO DA UN SOLO LATO (fig. 3).

ATTENZIONE:

si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.

Tipo "B"

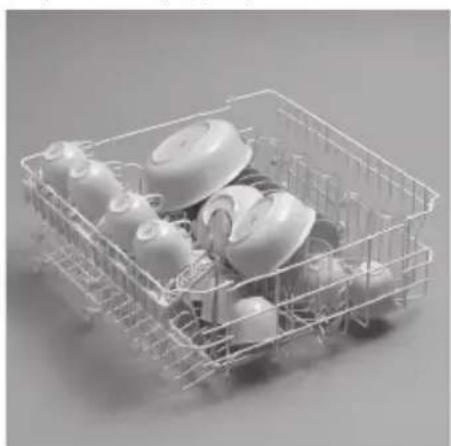

Utilizzo del cesto superiore

• Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere 4 posizioni.
• Nella posizione abbassata (A-A1) i supporti servono per appoggiarvi tazze da tè, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice.

• In posizione rialzata (B-B1) i supporti permettono l'alloggiamento di piatti piani e fondi (diametro massimo 19 cm). Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.

• Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa 26 cm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.
• Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insalatiere e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti.
• Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti.

Esempio di un carico standard è rappresentato nelle fig. 1, 2 e 3.

Cesto superiore (fig. 1)

Cesto superiore (fig. 2)

Cesto superiore (fig. 3)

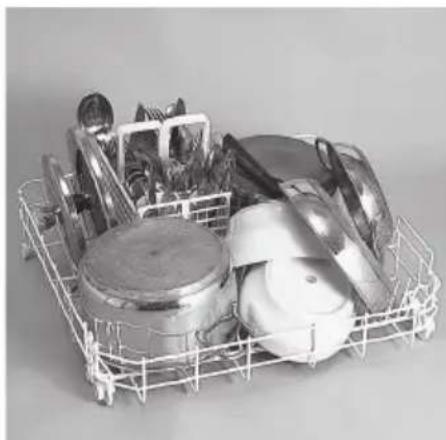

Utilizzo del cesto inferiore

• Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli.
• Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 4 e 5) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.

Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico.

Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto.

La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.

Esempio di un carico standard è rappresentato nelle fig. 4 e 5.

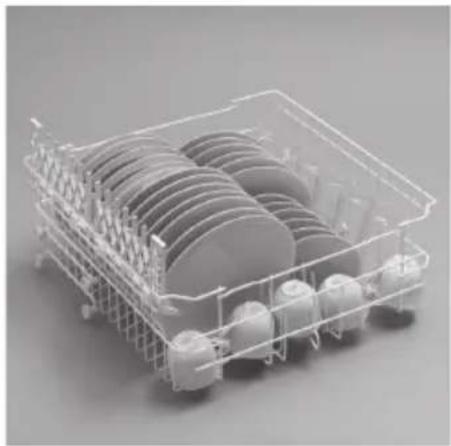

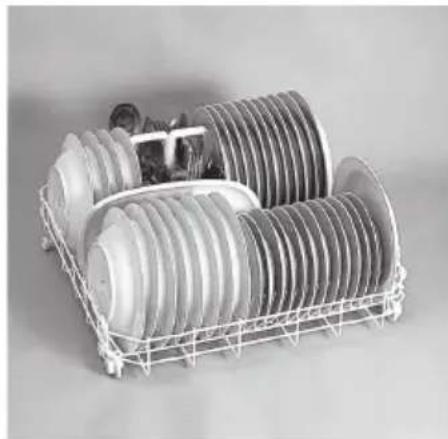

Cesto inferiore (fig. 4)

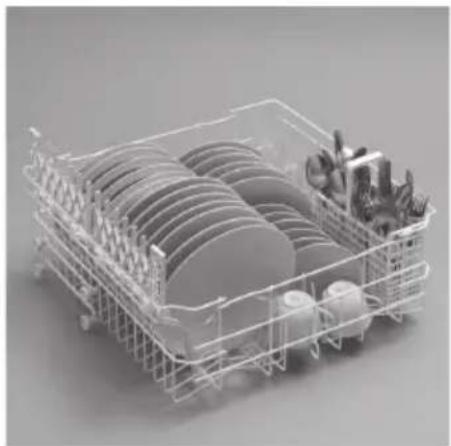

Cesto inferiore (fig. 5)

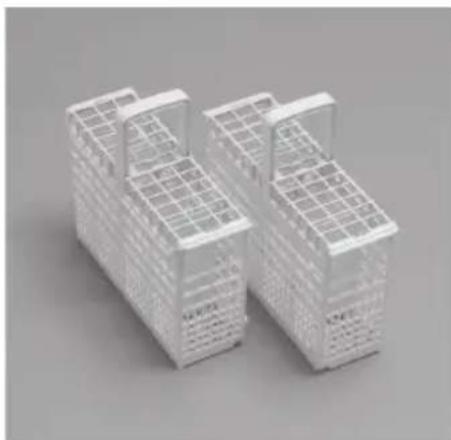

Cesto posate (fig. 6)

Il cesto porta posate è formato da due parti divisibili, così da poter offrire diverse possibilità di carico. La divisione in due del cestello avviene facendo scorrere in senso orizzontale le due parti l'una rispetto all'altra e viceversa per il riaggancio.

La parte superiore del cesto porta posate può essere rimossa, così da poter offrire diverse possibilità di carico.

6. INFORMAZIONI PER I LABORATORI DI PROVA

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo:

[e-mail]

Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetta dati).

Utilizzare esclusivamente detersivi in polvere, liquidi, gel, o in pastiglie specifici per lavastoviglie.

Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.

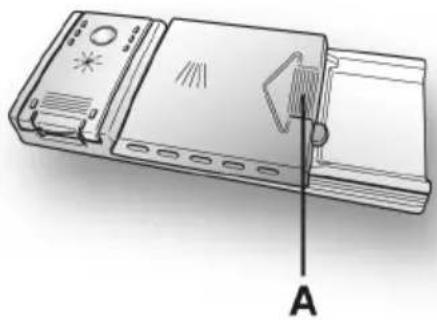

Caricare il detersivo

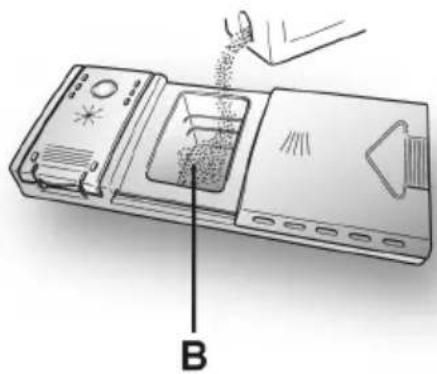

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulterà sempre aperto, pronto per il successivo impiego.

ATTENZIONE:

Nel cesto inferiore, non caricare le stoviglie in posizione tale da impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo.

La dose di detersivo varia in funzione del grado di sporco e del tipo di stoviglia. Si consiglia di versare 20-30 g di detersivo nella vaschetta di lavaggio (B).

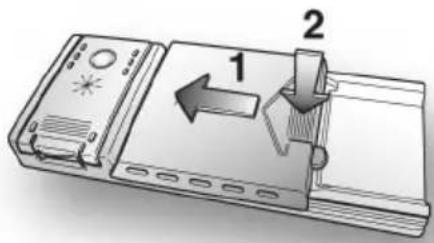

Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.

Poiché i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.

8. TIPO DI DETERSIVO

Detersivi in pastiglie

I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, e nei programmi brevi alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi disciolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa dissoluzione del detersivo.

Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca.

Detersivi concentrati.

I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie. I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C ma ad una temperatura inferiore.

Detersivi combinati.

I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non lo fosse, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).

Detersivi combinati "TABS"

Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1", ecc.) che potrebbero rendere superfluo l'impiego di

sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:

• Leggere attentamente ed attenersi scrupolosamente alle istruzioni per l'uso e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare;
• L'efficacia dei prodotti che rendono non necessario l'utilizzo del sale dipende dalla durezza dell'acqua di alimentazione dell'apparecchio. Verificare a tale scopo che la durezza dell'acqua sia compresa nelle istruzioni del detersivo.

Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo.

L'utilizzo improprio di questi prodotti potrebbe portare:

• Alla formazione di depositi di calcare nell'apparecchio e sulle stoviglie; A un degrado delle prestazioni di asciugatura e/o di lavaggio.

Nel caso di reclami che possono essere legati direttamente all'impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.

Si ricorda che l'uso dei detersivi combinati "TABS" rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli).

Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l'uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere).

In questo caso, si raccomanda di:

• Riempire nuovamente i contenitori del sale e del brillantante;
• Eseguire un normale ciclo di lavaggio a carico.

Si evidenzia che ritornando all'utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell'acqua ritorni a funzionare in modo ottimale.

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.

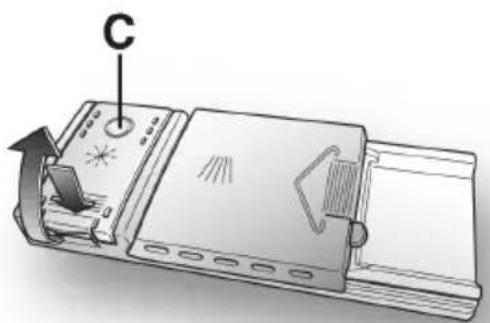

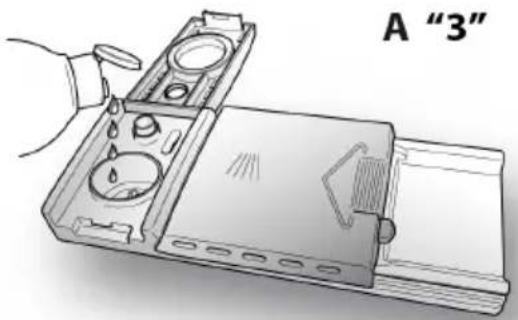

Caricare il brillante.

Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3"). Per aprire il coperchio, premere in corrispondenza del riferimento sul coperchio e contemporaneamente tirare verso l'alto la linguetta di apertura.

Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. È possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) sul contenitore di erogazione.

PIENO

riflesso scuro

VUOTO

riflesso bianco

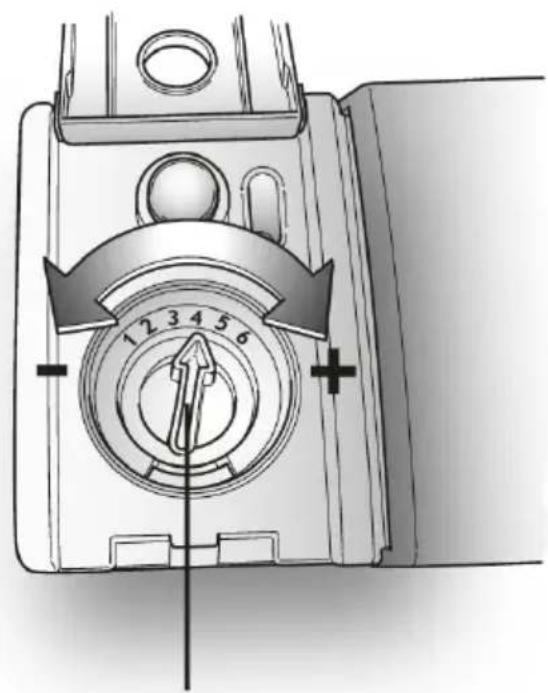

Regolazione del brillante (da 1 a 6).

Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4. Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. È perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

D

10. PULIZIA FILTRI

(Fig. A "4")

Il sistema filtrante è costituito da:

A. Bicchierino centrale, che trattiene le particelle più grosse di sporco; B. Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un ottimo risciacquo; C. Piastra, che filtra continuamente l'acqua di lavaggio. Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio. - Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1). - Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2). Rimuovere la piastra (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino. - Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.

ATTENZIONE:

Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante potrebbe pregiudicare il funzionamento della macchina.

11. CONSIGLI PRATICI

Consigli per ottenere ottimi risultati di lavaggio.

• Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti. Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.
• Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.
• Sistemare le stoviglie con l'apertura rivolta verso il basso.
• Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.
• Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente.
• Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.
• Per il perfetto lavaggio di argenteria è necessario:

a) sciacquarla appena dopo l'uso, soprattutto se è stata impiegata per maionese, uova, pesce, ecc.; b) non cospargerla con detersivo; c) non metterla a contatto con altri metalli.

Consigli utili per risparmiare.

• Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il

programma AMMOLLO/PRELAVAGGIO per immorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.

In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi.

Cosa non lavare.

• È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificamente indicato.
• Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale.
• È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.

Suggerimenti al termine del programma.

Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore. Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.

12. PULIZIA E MANUTENZIONE ORDINARIA

(Fig. A “5”)

• Per pulire l'esterno della lavastoviglie non si devono usare né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.
• La lavastoviglie non richiede alcuna manutenzione speciale, poiché la vasca di lavaggio è autopulente.
• Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo o brillante. Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la cura della lavastoviglie.
• Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.

Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

1) Togliere il braccio lavante superiore, ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1e), mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2); 2) lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati.

Non utilizzare attrezzi che possano deformare gli spruzzatori di uscita acqua.

3) Al termine dell'operazione, rimettere i bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo.

• Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.
• Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

Dopo l'uso.

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie alla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina alla rete elettrica.

Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio senza stoviglia, ma con detersivo per sgrassare la macchina; 2. togliere la spina;
2. chiudere il rubinetto dell'acqua;
3. riempire il contenitore del brillante per risciacqui;
4. lasciare la porta leggermente aperta;
5. lasciare l'interno della macchina pulito;
6. Se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

13. DESCRIZIONE COMANDI

14. DATI TECNICI

B Pulsante "Selezione Programmi" C Pulsante "START/RESET" (avvio/arresto) D Pulsante opzione "EXPRESS" E Pulsante "PARTENZA RITARDATA" F Pulsante "RESET" SPIA SALE

DATI	ACCOSTO		INCASSO
	CON PIANO DI LAVORO	SENZA PIANO DI LAVORO	CRUSCOTTO A VISTA	SCOMPARSA TOTALE
Larghezza x Altezza x Profondità (cm)	60x85x60.9	59,8x82x58	59,8x81,8 ÷ 89,8x57	59,8x81,8 ÷ 89,8x55
Ingombro con porta aperta (cm)	120	117	117	117

DATI TECNICI (vedi targhetta dati)

Coperti (EN 50242)	13	15	16
Capacità con pentole e piatti	8 personne	9 personne	9 personne
Pressione nell'impianto idraulico (MPa)	Min. 0,08 – Max. 0,8
Ampere fusibile / Potenza max assorbita / tensione di alimentazione	Vedere targhetto dati

15. SCELTA PROGRAMMA E FUNZIONI

Tasto ON/OFF

• Per accendere e spegnere l'apparecchio premere il tasto ON/OFF (per almeno 3 secondi).

A fine ciclo ricordarsi di spegnere l'apparecchio tramite il tasto ON/OFF, togliere la spina e chiudere il rubinetto dell'acqua.

Prima accensione

• Collegare la macchina alla rete.
• Aprire lo sportello ed introdurre le stoviglie da lavare poi richiudere lo sportello.
• Premere il pulsante "ON/OFF" per circa 3 secondi.
• In questa fase rimarranno attivi solo i pulsanti "ON/OFF" e "Progr." e tutte le spie dei programmi si accenderanno per 3 sec. Al termine rimarrà accesa la sola spia "P3", e tutti i pulsanti risulteranno attivi.
• Scegliere un programma premendo il pulsante "SELEZIONE PROGRAMMA".
• Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia si illuminerà).
• Premere il pulsante "Start/Reset": verrà riprodotto un segnale acustico, la spia del programma scelto rimarrà fissa e si accenderà la spia corrispondente alla fase di lavaggio.
• Chiudere lo sportello (dopo un segnale acustico il programma si avvierà automaticamente).

Accensioni successive

• Aprire lo sportello.
• Tenendo premuto il tasto ON/OFF per circa 3 secondi, la macchina si accende e rimane fissa la spia del programma "P3".

Nel caso fosse stata attivata la funzione di memorizzazione del programma, sul display si accenderà la spia dell'ultimo programma completato.

Menu IMPOSTAZIONI

Dal menu impostazioni è possibile adattare vari parametri alle proprie esigenze di lavaggio.

Entrare nel menu Impostazioni

• Aprire lo sportello.
• Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 secondi.
• Mantenere premuti i pulsanti "Progr." e "ON/OFF" per circa 5 secondi.
• Tutte le spie lampeggeranno per 5 sec. Verrà visualizzata la situazione dei settaggi:
• La regolazione del decalcificatore viene indicata dall'accensione delle spie dei programmi corrispondenti. Se risultano tutti spenti il livello di regolazione è "S0".
• L'attivazione del segnale acustico viene indicata dall'accensione della spia della funzione "EXPRESS".
• L'attivazione della funzione "Memo" viene indicata dall'accensione della spia "6h" della funzione partenza ritardata.
• Premendo il tasto "Progr.", si attiverà la regolazione del DECALCIFICATORE (per la regolazione vedere l'apposito Capitolo del libretto).
• Premendo il tasto "EXPRESS" si attiverà la regolazione dell'INDICATORE ACUSTICO. (per la regolazione vedere l'apposito paragrafo).
• Premendo il tasto "Start Delay" si attiverà la regolazione della FUNZIONE MEMO (per l'attivazione o la disattivazione vedere l'apposito paragrafo).

Programmi "AUTOMATICI" (solo modelli dove sono presenti).

La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell'acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantito il miglior lavaggio, ottimizzando i consumi d'acqua e di energia.

Programmi "IMPULSE" (solo modelli dove è presente)

I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.

Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.

Addish (possibilità di aggiungere stoviglie dopo l'avvio del programma)

A programma avviato, la spia ADDISH

accesa indica la possibilità di aggiungere ancora delle stoviglie, aprendo lo sportello.

La macchina si fermerà automaticamente e sul display verrà visualizzato lampeggiante il tempo rimanente alla fine del ciclo.

Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. Nel caso la relativa spia sul display risultasse spenta, non sarà più possibile introdurre le stoviglie.

Aprire quindi lo sportello con estrema cautela e in modo graduale, per evitare di bagnarsi con schizzi di acqua del lavaggio.

L'introduzione delle stoviglie dopo lo spegnimento della spia Addish è vivamente sconsigliata, perché non viene garantito il corretto lavaggio.

ATTENZIONE:

Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato.

Interruzione di un programma

Sconsigliamo l'apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.

ATTENZIONE:

Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato.

Modifica di un programma in corso

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:

• Aprire lo sportello.
• Tenere premuto per almeno 3 secondi il pulsante "Start/Reset". Verranno emessi dei segnali acustici e le spie dei programmi si accenderanno e spegneranno singolarmente e in sequenza.
• Il programma in corso verrà annullato e tutte le spie dei programmi lampeggeranno.
• A quel punto sarà possibile impostare un nuovo programma.

ATTENZIONE:

Prima di far partire un nuovo programma, è bene accertarsi che non sia già stata asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Svolgimento del programma.

Durante lo svolgimento del programma, la spia del ciclo scelto rimarrà illuminata a luce fissa e le 3 spie di visualizzazione "FASI PROGRAMMA" corrispondenti a:

LAVAGGIO

RISCIACQUO

ASCIUGATURA

si illumineranno singolarmente e sequenzialmente per indicare la fase in corso.

Nel caso d'interruzione di corrente, la lavastoviglie conserva in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l'alimentazione elettrica.

Fine del programma

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 20 secondi.

Pulsanti opzione

I tasti opzione vi forniscono un'ulteriore scelta di lavaggio delle vostre stoviglie per poter personalizzare i programmi di lavaggio. (Nella tabella del capitolo 17 del manuale sono riportate su quali programmi sono attivabili).

Prima di avviare il programma, le opzioni si attivano e disattivano mediante gli appositi tasti e la relativa accensione delle spie. Il tasto opzione deve essere attivato dopo che avete scelto il programma di lavaggio.

Nel caso sia stata selezionata un'opzione non compatibile con il programma scelto, la relativa spia prima lampeggerà e poi si spegnerà.

Pulsante "Express"

Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell'acqua ed i tempi d'asciugatura, durante l'ultimo risciacquo. È consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell'aria nella lavastoviglie.

Questo modello è dotato di una spia sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale. La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

Pulsante "RESET" SPIA SALE

Dopo aver riempito il contenitore del sale, è necessario tenere premuto quel tasto fino allo spegnimento della relativa spia.

ATTENZIONE:

Effettuare questa operazione senza aver riempito il contenitore del sale, compromette il corretto funzionamento della relativa spia.

Per garantire il corretto funzionamento della spia che indica l'esaurimento del sale, riempire sempre il contenitore completamente.

Pulsante "PARTENZA DIFFERITA"

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo di 3, 6 o 9 ore.

Per impostare la partenza ritardata procedere nel seguente modo:

• Aprire lo sportello.
• Scegliere un programma premendo il pulsante "SELEZIONE PROGRAMMA".
• Premere il pulsante "PARTENZA DIFFERITA" (ad ogni pressione si può impostare una partenza ritardata rispettivamente di 3, 6 o 9 ore e la spia corrispondente al tempo scelto si illuminerà a luce fissa).
• Per avviare il conteggio, premere il pulsante "Start/Reset" (la spia relativa al tempo impostato inizierà a lampeggiare).

Nel caso si imposti un ritardo di 9 ore, il decremento del tempo alla partenza viene visualizzato attraverso l'accensione della spia 6h dopo 3 ore e della spia 3h dopo 6 ore.

Al termine delle ultime 3 ore (alla fine del conteggio) la spia 3h passerà da luce lampeggiante a fissa indicando la fase di lavaggio ed il programma partirà automaticamente.

Se il conto alla rovescia non è ancora terminato e quando il programma non è ancora partito, è possibile cancellare o annullare la partenza ritardata, scegliere un altro programma o selezionare/deselezionare il pulsante opzione, procedendo nel seguente modo:

• Tenere premuto per almeno 3 secondi il pulsante "Start/Reset". Verranno emessi dei segnali acustici e le spie dei programmi si accenderanno e spegneranno singolarmente e in sequenza.
• La partenza ritardata ed il programma selezionato verranno annullati. Le spie dei programmi lampeggeranno, la lavastoviglie è pronta per una nuova impostazione dei programmi.

Se il buzzer è impostato su ON, il LED Express si accende e il cicalino emette un segnale acustico. Se il buzzer è impostato su OFF, il LED Express si spegne e nessun segnale acustico viene emesso.

Attivazione/Disattivazione della segnalazione acustica

L'attivazione/disattivazione della segnalazione acustica può essere disattivata nel seguente modo (è attivata di default):

• Aprire lo sportello.
• Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 secondi.
• Mantenere premuti i pulsanti "Progr." e "ON/OFF" per circa 5 secondi.
• Tutte le spie lampeggeranno per 5 secondi.
• Se il segnale acustico è attivo, la spia "EXPRESS" risulterà accesa.
• Se il segnale acustico è inattivo, la spia "EXPRESS" risulterà spenta.
• Per attivare o disattivare il segnale acustico, premere il tasto "EXPRESS".
• Ogni qualvolta si attiverà il segnale acustico, oltre alla conferma visiva con l'accensione del LED "EXPRESS", sarà udito un segnale acustico di conferma.
• Ogni qualvolta si disattiverà il segnale acustico, alla conferma visiva con lo spegnimento del LED "EXPRESS", non verrà udito nessun segnale acustico di conferma.
• Spegnere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 secondi per rendere effettiva la nuova impostazione.

Memorizzazione dell'ultimo programma utilizzato

Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:

• Aprire lo sportello.
• Accendere la lavastoviglia tenendo premuto il pulsante "ON/OFF" per circa 3 sec.
• Mantenere premuti i pulsanti "Progr." e "ON/OFF" per circa 5 sec.
• Tutte le spie lampeggeranno per 5 sec.
• La spia "6h" della funzione "Partenza Ritardata" risulterà spenta di default.
• Premere il pulsante "Partenza Ritardata", la spia "6h" si accenderà e verrà emesso un segnale acustico.
• Spegnere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 5 sec per rendere effettiva la nuova impostazione.

Per disattivare la memorizzazione, seguire la stessa procedura.

16. ELENCO PROGRAMMI

Programma			Descrizione
P1	ECO	ECO	Programma per stoviglie normalmente sporche (il più efficente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie).. Programma normalizzato EN 50242.
P2		UNIVERSALE	Adatto al lavaggio di stoviglie e pentole normalmente sporche.
P3		CRISTALLI	Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicatoanche per il lavaggio quotidiano di stoviglie molto sporche, ad esclusione delle pentole.
P4		PRELAVaggio	Breve prelimavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.
P5		STEAM PLUS	Ciclo ad azione combinata di getti d'acqua e vapore. Efficace dello scigliere ed eliminare sporco resistente e batteri, alla bisogno di pretrattare pentole e stoviglie

Programmi con prelavaggio

Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) non nella vaschetta del detersivo ma direttamente all'interno della lavastoviglie.

Programma			Detesivo prelavaggio	Programmi "IMPULSE"	Temperatura di lavaggio (℃)	Durata media di lavaggio 1 (min.)	Pulsante "PARTENZA DIFFERITA"	Pulsante "EXPRESS"
P1	ECO	ECO	●	■	45	190	SI	SI
P2		UNIVERSALE	-	■	60	120	SI	SI
P3		CRISTALLI	-	■	45	95	SI	SI
P4		PRELAVaggio	-	-	-	5	SI	N.D.
P5		STEAM PLUS	●	■	75	130	SI	SI

● = Aggiunta di detersivo per prelavaggio = Programmi "IMPULSE" (Solo nei modelli dove è presente)

N.D. = OPZIONE NON DISPONIBILE

1) Con acqua fredda (15°C) - Tolleranza ±10%

Con acqua calda il tempo residuo al termine del programma si aggiorna automaticamente durante lo svolgimento dello stesso.

Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell'uso quotidiano, sono possibili differenze).

17. IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.

Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 6 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.

Livello	Durezza dell'acqua		Uso sale rigrante	Spia Programmata
	°H (gradi francesi)	°dH (gradi tedeschi)
S0	0-5	0-3	NO	Nessuna spia
S1	6-15	4-9	SI	P1
S2	16-30	10-16	SI	P1+P2
*S3	31-45	17-25	SI	P1+P2+P3
S4	46-60	26-33	SI	P1+P2+P3+ P4
S5	61-90	34-50	SI	P1+P2+P3+ P4+P5

• La regolazione è stata impostata alla fabbrica al livello 3 in quanto quello soddisfa la maggior parte dell'utenza.

A seconda del livello di durezza della vostra acqua, impostare il valore di decalcificazione nel seguente modo:

Iniziare la procedura SEMPRE alla condizione di lavastoviglie spenta.

1. Accendere la lavastoviglie premendo il pulsante "ON/OFF".
2. Premere contemporaneamente il pulsante "Progr." e "ON/OFF" per 5 secondi.
3. Verrà emesso un breve segnale acustico e tutte le spie lampeggeranno per 5 secondi.
4. Le spie "SELEZIONE PROGRAMMA" si accenderanno per indicare la regolazione del decalcificatore. Nel caso non fosse accesa nessuna spia, sarà stato impostato il livello "S0".
5. Premere nuovamente il pulsante "Progr." per scegliere il livello di decalcificazione voluto: ad ogni pressione si illuminerà la spia corrispondente in base alla tabella precedente (P1 → S1, P1 + P2 → S2, ...). Per il livello "S0" tutte le spie risulteranno spente.
6. Spegnere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per 3 secondi per rendere effettiva la nuova impostazione.

ATTENZIONE:

Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e ripartire dall'inizio (PUNTO 1).

18. RISOLUZIONE PROBLEMI E GARANZIA

Nel caso si pensi che la lavastoviglie non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni.

Se l'anomalia non dovesse risolversi o ripetersi, sarà necessario contattare il servizio assistenza.

SEGNALAZIONE ERRORI

• Modelli dotati di display: gli errori verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = E2) con un breve segnale acustico.
• Modelli senza display: gli errori verranno indicati tramite il lampeggio di tutte le spie per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggi, pausa di 5 secondi, 2 lampeggi, ecc...).

Errore visualizzato	Significato e soluzioni
"CHECK WATER" con un breve segnale acustico(Solo nei modelli dove è presente).E2 (con display)con un breve segnale acustico.	La macchina non carica acqua.
	Verificare che il rubinetto dell'acqua sia aperto.
	Appurare che il tubo di carico non sia piegato o schiacciato.
	Tubo scarico non ad altezza corretta (vedere sezione installmentazione).
	Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtrlo "antisabbia" non sia intasato.
E3 (con display)con un breve segnale acustico.	La macchina non scarica l'acqua.
	Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati.
	Verificare che il sifone non sia ostruito.
E4 (con display)con un breve segnale acustico.	Perdita d'acqua.
	Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati.
	Verificare che il sifone non sia ostruito.
E8-Ei (con display)con un breve segnale acustico.	Elemento riscaldante dell'acqua non funziona correttamente o la piastra filtrlo intasata.
	Pulire piastra filtrlo.
Qualsiasi molto codice d'errore (con display)	Spagnere la lavastoviglia, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'errore dovesse ripresentarsi, contattere un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato.

Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un'anomalia, la spia corrispondente al ciclo scelto lampeggerà in maniera molto veloce e verrà emesso un segnale acustico intermittente. In quel caso, spegnere la lavastoviglie premendo il pulsante "ON/OFF".

Dopo aver controllato che il rubinetto dell'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non sia otturato o i filtri intasati, impostare nuovamente il programma scelto.

Se l'anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica.

Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l'acqua in eccesso.

ATTENZIONE:

Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento.

Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

Altre anomalie

ANOMALIA	CAUSA	SOLUZIONE
1. Non funziona con qualsiasi programma	Spina corrente elettrica non inserita nella presa	Inserire spina
	Tasto O/I non inserito	Inserire tasting
	Sportello aperto	Chiudere sportello
	Manca energia elettrica	Controllare
2. Non carica acqua	Vedi cause 1	Controllare
	E' chiuso il rubinetto acqua	Apriere il rubinetto acqua
	Il tubo di carico è piegato	Eliminate le pieghe del tubo
	Il filtrlo del tubo di carico acqua è intasato	Pulite il filtrloippo all'estremità del tubo di carico
3. Non scarica acqua	Filtro sporco	Pulire filtrlo
	Tubo di scaricoiegato	Raddrizzare tubo di scarico
	La prolunga del tubo di scarico non è corretta	Seguite esattamente le istruzioni per il collegamento del tubo di scarico
	Lo scarico a muro non ha lo sfiato in aria	Consultate un technique qualificato
4. Scarica acqua in continuazione	Tubo di scarico in posizione troppo Bassa	Alzare il tubo di scarico ad almeno 40 cm dal pavimento
5. Non si sentono ruotare i bracci di lavaggio	Eccessivo dosaggio di detersivo	Ridurre dose detersivo. Utilizzare detersivo specifico
	Oggetti del carico che impedisce la rotazione dei bracci	Controllare
	Piastra filtrante e filtratoccessamente sporchi	Pulire piastra e filtrlo
6. Nelle macchine elettronichezza display: una o più spie lampeggiano rapidamente	Rubinetto dell'accua chiuso	Specnere la macchina. Apriere il rubinetto. Reimpostare il ciclo.
7. Se il carico viene parzialmente lavato	Vedi cause 5	Controllare
	Fondo di pentole non perfettamente lavato	Croste troppo tenaci, da ammonbidire prima del lavaggio in lavastoviglie
	Bordo di pentole non perfettamente lavato	Posizionare meglio la pentola
	Spruzzatori parzialmente otturati	Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tuttoizzato un getto d'accua
	Le stoviglia non sono sistmate bene	Non addossate troppo le stoviglia tra di loro
	L'estremità del tubo di scarico è immersa nell'accua	L'estremità del tubo di scarico non deve toccare l'accua scaricata
	Il detersivo non è dosato adeguatamente, è vecchio o indurito	Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto
	Il tappo del contentatore sale non è chiuso bene	Avvitatelo fino in fondo
	Il programma di lavaggio scelto è troppo blando	Scegliete un programma più enerxico
8. Mancata o parziale asportazione del detersivo	Posate, piatti, pentole, ecc.... interferiscono con l'apertura dello sportellino della vaschetta detersivo.	Caricare le stoviglia in modo che non impedisano l'aperatura dello sportellino della vaschetta detersivo.
9. Presenza di macchie bianche sulle stoviglia	Acqua di rete conccessiva durezza	Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l'anomalia persistsente, richiedere intervento Assistenza Tecnica
10. Rumorosità durante il lavaggio	Le stoviglia sbattono tra di loro.	Sistematele meglio nei cesti
	I bracci rotanti sbattono sulle stoviglia.	Sistemate meglio le stoviglia
11. Le stoviglia non sono perfettamente asciutte	Mancanza di circolazione d'aria	Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l'asciugatura naturale
	Mancanza brillantante	Utilizzare il brillantante

NOTA BENE: Qualora un inconveniente sopra citato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l'essiccazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare.

Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all'interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.

Si consiglia di utilizzare sempre ricambi originali, disponibili presso i nostri Centri Assistenza Tecnica Autorizzati.

Assistenza e Garanzia

Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserto nel prodotto. Il certificato dovrà essere conservato e consegnato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet.

Per ottenere assistenza compila l'apposito form on-line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet.

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

19. INDICAZIONI AMBIENTALI

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) sia materie prime (che possono essere riutilizzate). È quindi necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime.

Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire alcune semplici regole:

i RAEE non vanno mai buttati nella spazzatura indifferenziata; i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche...) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.
