MANUALE UTENTE DGS-1100-26MP D-LINK

Informazioni sul presente manuale

Il presente manuale rapido d'installazione fornisce le istruzioni per impostare tutti i Switch di D-Link. Il modello acquistato potrebbe differire leggermente da quello riportato nelle illustrazioni.

Maggiori informazioni sullo switch, i suoi componenti, le connessioni di rete e le specifiche tecniche sono contenute nel Manuale utente fornito con il prodotto.

Fase 1 – Disimballaggio

Aprire la confezione ed estrarne delicatamente il contenuto. Verificare il contenuto del pacchetto, confrontandolo con l'elenco riportato nel manuale utente. Se un componente dovesse risultare mancante o danneggiato, contattare il rivenditore D-Link locale per la sostituzione.

• 1 Switch D-Link
• Staffe per montaggio su rack
• Fermo del cavo di alimentazione
• Cavo di alimentazione
• CD del Manuale utente con programma DNA (D-Link Network Assistant)
• 1 manuale rapido di installazione multilingue
• Un kit di accessori per una vite di terra

Fase 2 – Installazione dello switch

Per una installazione sicura dello switch, si consiglia di:

• Ispezionare il cavo di alimentazione e verificare che sia correttamente fissato al relativo connettore CA.
• Verificare che attorno allo switch ci sia lo spazio sufficiente per un'adeguata ventilazione e dissipazione del calore.
• Non posizionare oggetti pesanti sopra lo switch.

Installazione su un ripiano o una scrivania

Per installare lo switch su un ripiano o una scrivania, fissare i piedini in gomma forniti con il dispositivo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufficiente tra il dispositivo e gli oggetti circostanti.

Rubber Feet

Figura 1. Fissaggio dei piedini in gomma

Messa a terra dello switch (a seconda del modello acquistato)

In questa sezione viene descritto come connettere lo switch alla terra. Completare questa procedura prima di accendere lo switch.

Utensili e apparecchiature necessarie

• Viti di messa a terra (incluso nel kit di accessori): una vite con testa troncoconica M4 x 6 mm (metrica)
• Cavo di messa a terra (non incluso nel kit di accessori): il cavo di messa a terra deve essere scelto in base ai requisiti di installazione locali e nazionali. A seconda dell'alimentatore e del sistema, per l'installazione è richiesto un conduttore in rame da 12 a 6 AWG. Si consiglia il cavo da 6 AWG disponibile in commercio. La lunghezza del cavo dipende dalla vicinanza dello switch al sistema di messa a terra appropriato.
• Un cacciavite (non incluso nel kit di accessori):

Per connettere lo switch a una messa a terra di protezione, eseguire le operazioni seguenti:

1. Verificare che il sistema sia spento.
2. Utilizzare il cavo di messa a terra per posizionare il capocorda ad anello del terminale 8 sull'apertura della vite per la messa a terra.
3. Inserire la vite di messa a terra nell'apposita apertura.
4. Utilizzando un cacciavite serrare la vite di messa a terra per fissare il cavo di messa a terra allo switch.
5. Collegare il capocorda con anello all'altra estremità del cavo di messa a terra a una borchia o a un bullone appropriato sul rack in cui è installato lo switch.
6. Verificare che i collegamenti tra il connettore di messa a terra dello switch e il rack siano sicuri.

Figura 2. Collegamento di un cavo di messa a terra

Installazione del fermo del cavo di alimentazione

Per impedire la rimozione accidentale del cavo di alimentazione, si consiglia di installare l'apposito fermo.

1. Inserire nel foro sotto il connettore di alimentazione la fascetta con il lato ruvido rivolto verso il basso.

Figura 3-1. Inserimento della fascetta nello switch

1. Collegare il cavo di alimentazione al connettore dello switch.

Figura 3-2. Collegamento del cavo di alimentazione allo switch

1. Far scorrere il fermo attraverso la fascetta fino alla fine del cavo.

ID-TLATE

Figura 3-3. Scorrimento del fermo attraverso la fascetta

1. Avvolgere la fascetta intorno al cavo di alimentazione e inserirla nel meccanismo di blocco del fermo.

D-TL-NTK

Figura 3-4. Avvolgimento della fascetta intorno al cavo di alimentazione

1. Stringere la fascetta del fermo finché il cavo non risulta fissato.

Figura 3-5. Fissaggio del cavo di alimentazione

Installazione su rack

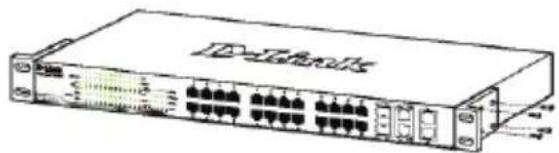

Lo switch può essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermarle con le viti fornite.

Figura 4. Fissaggio delle staffe di montaggio

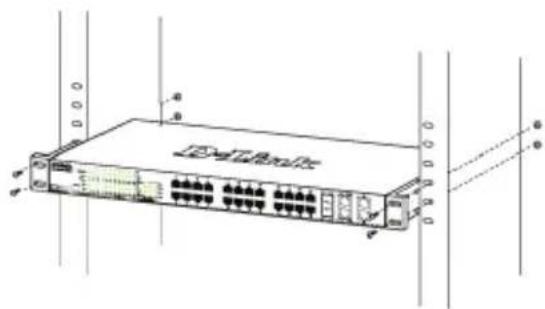

Montare lo switch all'interno del rack, utilizzando le viti fornite con quest'ultimo.

Figura 5. Installazione dello switch all'interno del rack

Fase 3 – Collegamento del cavo di alimentazione CA

È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriore dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).

Figura 6. Collegamento dello switch alla presa di corrente

Interruzione di corrente

Per precauzione, in caso di un'interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il dispositivo quando l'erogazione di corrente elettrica torna alla normalità.

Opzioni di gestione

Lo switch D-Link può essere gestito in banda utilizzando Telnet. Inoltre l'utente può scegliere la gestione basata sul Web, accessibile tramite browser web oppure tramite qualunque PC usando la funzione DNA (D-Link Network Assistant).

Se si desidera gestire un solo dispositivo D-Link Switch, è preferibile utilizzare la funzione Gestione basata sul Web. È necessario assegnare a ogni switch un indirizzo IP, che verrà utilizzato per comunicare con Gestione basata sul Web o con un gestore di rete SNMP. È inoltre necessario che al PC sia assegnato un indirizzo IP compreso nello stesso intervallo di quello dello switch.

Se tuttavia si desidera gestire più dispositivi D-Link Switches, è preferibile utilizzare la funzione DNA (D-Link Network Assistant). Con DNA (D-Link Network

Assistant), non è necessario modificare l'indirizzo IP del PC ed è possibile avviare l'installazione di più dispositivi Switches.

Per le funzioni Gestione basata sul Web, DNA (D-Link Network Assistant), Gestione Telnet e Gestione basata su SNMP, fare riferimento alle istruzioni di installazione dettagliate riportate di seguito.

Interfaccia di gestione basata sul Web

Al termine dell'installazione fisica, è possibile configurare lo switch, monitorare il pannello dei LED e visualizzare graficamente le statistiche utilizzando un browser come Microsoft® Internet Explorer versione 7.0 o superiore, Firefox, Chrome o Safari.

Requisiti necessari per la configurazione del dispositivo:

• PC dotato di connessione Ethernet RJ-45
• Cavo Ethernet standard

Fase 1:

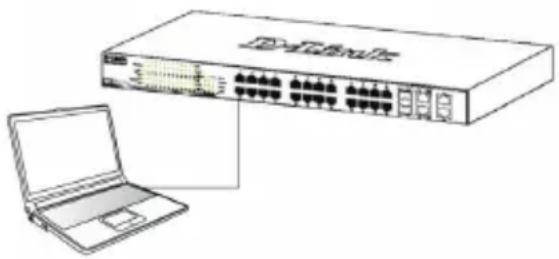

Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC.

Figura 7. Connessione del cavo

Fase 2:

Per poter effettuare l'accesso e configurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nello stesso intervallo. Ad esempio, se l'indirizzo IP dello switch è 10.90.90.90, l'indirizzo IP del PC deve essere 10.x.y.z (dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), mentre la subnet mask deve essere 255.0.0.0.

Aprire il browser web e inserire http://10.90.90.90 (indirizzo IP di default) nel campo indirizzo. Premere .

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

Figure 8. Inserire l'indirizzo IP 10.90.90.90 nel browser

La configurazione Web è accessibile anche tramite la funzione DNA. È possibile fare clic sul collegamento ipertestuale IP dall'elenco di dispositivi nella funzione DNA per aprire la GUI Web dei dispositivi.

NOTA: L'indirizzo IP di default dello switch è 10.90.90.90 con subnet mask 255.0.0.0 e gateway di default 0.0.0.0

Fase 3:

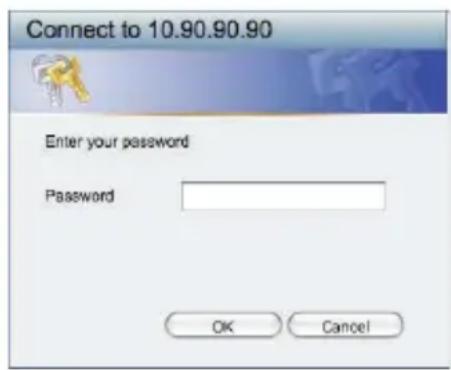

Quando appare la finestra di login illustrata di seguito, inserire “admin” nel campo password. Premere OK per accedere alla finestra principale della procedura di configurazione.

Figura 9. Finestra di autenticazione dell'utente

Fase 4:

Prima di avviare la gestione basata sul Web, utilizzando la procedura guidata Smart Wizard sarà possibile configurare alcune funzioni, quali Impostazioni password, Impostazioni SNMP e Impostazioni di sistema. Nel caso non sia necessario

effettuare modifiche, fare clic su Esci per uscire dalla procedura guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedura guidata Smart Wizard, fare riferimento al relativo capitolo introduttivo presente nel manuale dell'utente.

DNA (D-Link Network Assistant), incluso nel CD di installazione, è un programma per il rilevamento di Switches con lo stesso segmento di rete L2 collegati al PC. Questo strumento è in grado di supportare Windows 2000, Windows XP, Vista e Windows 7. DNA (D-Link Network Assistant) può essere installato in due diversi modi, ovvero tramite il programma di esecuzione automatica incluso nel CD di installazione oppure manualmente.

Opzione 1: attenersi alla procedura seguente per installare DNA (D-Link Network Assistant) tramite il programma di esecuzione automatica incluso nel CD di installazione.

1. Inserire il CD nell'unità CD-ROM.
2. Il programma di esecuzione automatica si aprirà automaticamente.
3. Fare clic sul pulsante "Installa DNA (D-Link Network Assistant)" per avviare una procedura guidata in cui verranno illustrate tutte le fasi del processo.
4. Una volta installato, DNA è disponibile in Start > Programmi > D-Link > DNA.
5. Per rilevare gli switch è sufficiente collegarli allo stesso segmento di rete L2 del PC e utilizzare DNA (D-Link Network Assistant).

Opzione 2: attenersi alla procedura seguente per installare manualmente DNA (D-Link Network Assistant).

1. Inserire il CD delle utilità nell'unità CD-ROM.
2. Nel menu Start del desktop di Windows fare clic su Computer.
3. Fare doppio clic sull'icona dell'unità CD-ROM/DVD-ROM per avviare il menu di esecuzione automatica oppure fare clic con il pulsante destro del mouse sull'unità per aprire la cartella. Selezionare DNA (D-Link Network Assistant) e fare doppio clic sul file setup.exe.
4. Attenersi alle istruzioni visualizzate per installare l'utilità.
5. AI termine, passare a Start > Programmi > D-Link > DNA per aprire DNA (D-Link Network Assistant).
6. Per rilevare gli switch è sufficiente collegarli allo stesso segmento di rete L2 del PC e utilizzare DNA (D-Link Network Assistant).

Per informazioni dettagliate su DNA, fare riferimento al manuale dell'utente.

Gestione Telnet (a seconda del modello acquistato)

Gli utenti possono accedere al switch tramite Telnet utilizzando il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima verificare che esista una connessione valida tra la porta Ethernet del switch e il PC, quindi fare clic su Start > Programmi > Accessori > Prompt dei comandi sul computer.

All'apertura della finestra relativa alla console, inserire il comando telnet 10.90.90.90 (a seconda dell'indirizzo IP configurato) e premere Invio sulla tastiera. A questo punto comparirà la schermata della console per l'Interfaccia della riga di comando del switch, inserire "admin" come nome utente e password predefiniti per il switch e premere il tasto Invio.

Gestione basata su SNMP (a seconda del modello acquistato)

È possibile gestire il switch tramite D-Link D-View o qualsiasi altro programma compatibile SNMP. Come impostazione predefinita, per i switch D-Link, la funzione SNMP è disabilitata.

Informazioni aggiuntive

Se si verificano problemi durante la configurazione della rete, consultare il manuale utente fornito con lo switch. Il Manuale utente contiene regole, diagrammi, istruzioni ed esempi che assistono l'utente nella messa in opera della rete.

Per ulteriore supporto è possibile rivolgersi agli uffici il cui elenco è riportato sul retro del manuale dell'utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il sito Web http://www.dlink.com.

Termini di garanzia

Per informazioni sulla garanzia limitata D-Link, visitare il sito all'indirizzo http://warranty.dlink.com/

Введение

Il presente prodotto appartiene alla classe A. Se utilizzato in ambiente domestico il prodotto può causare interferenze radio, nel cui caso è possibile che l'utente debba assumere provvedimenti adeguati.

VCCI Warning

La presenza di questo simbolo sul prodotto o sulla confezione del prodotto indica che, in conformità alle leggi e alle normative locali, questo prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicato dalle autorità locali. Alcuni questi punti di raccolta accettano gratuitamente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuirà a preservare l'ambiente e a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link cerca da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progetta e realizza i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sia per i prodotti che per gli imballaggi.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegarne la spina quando non vengono utilizzati. In questo modo si contribuirà a risparmiare energia e a ridurre le emissioni di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il sito all'indirizzo www.dlinkgreen.com
