AM-ST23BF - Mobile TV LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mobile TV / Supporto TV
Marca	LG
Modello	AM-ST23BF
Dimensioni (L x P x A)	570 x 303 x 240 mm
Peso	3,26 kg
Materiale principale	Acciaio e plastica
Compatibilità TV	LG 43UM767H, 50UM767H, 55UM767H
Angolo di rotazione	20° sinistra/destra
Inclinazione regolabile	Sì
Possibile installazione a parete	Sì, con kit adatto (non incluso)
Accessori forniti	Viti, rondelle, dadi, fermacavi, protezione cavi
Numero di persone per l'assemblaggio	Minimo 2 persone
Distanza minima dal muro	10 cm
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Istruzioni di sicurezza	Non permettere ai bambini di arrampicarsi. Fissare il mobile al muro per evitare ribaltamenti.
Riparabilità	Pezzi di ricambio non disponibili separatamente. Contattare il servizio clienti LG.
Informazioni generali	Utilizzare solo supporti approvati LG. La garanzia non copre danni dovuti ad accessori non approvati.

Domande frequenti - AM-ST23BF LG

Come assemblare il supporto AM-ST23BF?

Posizionare lo schermo del televisore verso il basso su un panno morbido. Avvitare il piede di supporto seguendo il manuale. Assicurarsi che tutte le viti siano ben strette, ma senza eccesso.

Quali televisori sono compatibili con questo mobile?

Questo supporto è progettato per i televisori LG delle serie 43UM767H, 50UM767H e 55UM767H. Per altri modelli, verificare le dimensioni e il peso massimo supportato.

Qual è il peso massimo supportato dal supporto?

Il peso del supporto stesso è di 3,26 kg. È progettato per sostenere un televisore di peso adatto alle sue dimensioni. Fare riferimento alle specifiche del televisore.

Posso installare il televisore a parete con questo supporto?

Sì, il supporto può essere utilizzato per il fissaggio a parete. Utilizzare i bulloni ad occhiello e un cordino robusto per fissare il televisore al muro. Il kit di fissaggio a parete non è incluso.

Quali strumenti sono necessari per l'assemblaggio?

Di solito è sufficiente un cacciavite a croce. Tutte le viti e i pezzi necessari sono forniti con il prodotto.

Come pulire il mobile TV?

Pulire delicatamente con un panno morbido e asciutto. In caso di macchie, utilizzare un panno leggermente umido, poi asciugare. Non utilizzare prodotti chimici o abrasivi.

Il supporto permette di inclinare il televisore?

Sì, è possibile regolare l'inclinazione e la rotazione fino a 20 gradi verso sinistra o destra per un migliore angolo di visione.

Cosa fare se le viti fornite non sembrano adatte?

Verificare di utilizzare le viti giuste. Se il problema persiste, contattare il servizio clienti LG. Non utilizzare viti non fornite.

Questo mobile è fornito con una garanzia?

Sì, il prodotto è coperto dalla garanzia LG. Conservare la fattura e il numero di serie. La garanzia non copre i danni dovuti a una cattiva installazione.

Posso utilizzare questo supporto per un televisore di un'altra marca?

È progettato per i televisori LG. Per altre marche, verificare la compatibilità dei fori di montaggio VESA e il peso. L'uso di prodotti non approvati può annullare la garanzia.

MANUALE UTENTE AM-ST23BF LG

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

AM-ST23BF

* L'immagine mostrata di seguito potrebbe essere diversa dal prodotto in uso.

Istruzioni sulla sicurezza

Questo simbolo serve ad avvisare l'utente della presenza di istruzioni importanti sul funzionamento e sulla manutenzione (riparazione) all'interno della documentazione fornita con l'apparecchio.

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

- Poiché il prodotto è molto pesante, per sollevarlo o spostarlo sono necessarie almeno due persone.

- Il prodotto potrebbe cadere, causando malfunzionamenti o lesioni alle persone.

- Impedire ai bambini di arrampicarsi o appendersi al prodotto.

- Il prodotto potrebbe cadere, causando lesioni alle persone o perfino la morte.

- Non installare il prodotto in luoghi instabili o soggetti a vibrazione o in luoghi in cui il prodotto non sia sostenuto appieno, come un ripiano traballante o inclinato.

- Il prodotto potrebbe cadere o rovesciarsi, causando lesioni alle persone o malfunzionamenti.

- Posizionare il prodotto su una superficie piana e stabile.

- Il prodotto potrebbe cadere e causare lesioni alle persone.

- Quando si sposta o si maneggia un prodotto montato con lo stand, fare attenzione a non danneggiarlo.

- Quando sulla superficie è presente una macchia o un'impronta digitale, pulirla delicatamente.

- Quando si rimuove una macchia, non applicare eccessiva forza per evitare di graffiare o scolorire il prodotto.

Montaggio e preparazione

Accessori

X2

X4
(M4 X L20)

X4
(M4XL14)

: A seconda del paese

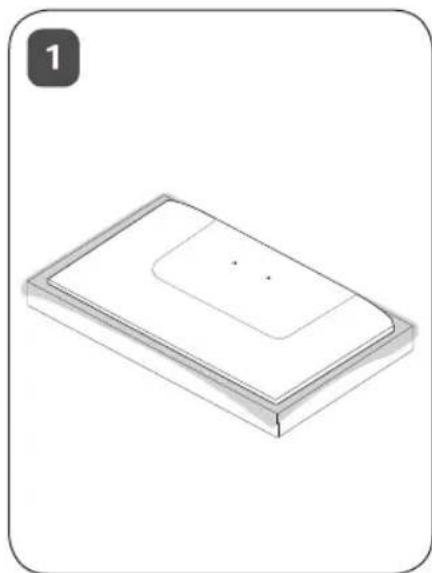

Montaggio dello Stand

• Per montare lo stand, posizionare il TV su un tavolo o su una superficie piana con lo schermo rivolto verso il basso. Mettere prima un panno morbido e soffice sulla superficie, quindi posizionare il prodotto sopra il panno per evitare che lo schermo venga danneggiato.
• Durante il montaggio dello stand, controllare che le viti siano completamente serrate. (Se le viti non sono completamente serrate, il prodotto potrebbe inclinarsi in avanti dopo l'installazione.) Evitare di serrare le viti con forza eccessiva perché altrimenti la parte di giunzione delle viti potrebbe consumarsi e le viti potrebbero staccarsi.
• Non applicare sostanze estranee (oli, lubrificanti, ecc.) alle viti durante il montaggio del prodotto.
• Potrebbero causare danni al prodotto.
• Prima di installare un supporto per montaggio a parete, smontare lo stand seguendo la procedura per montarlo in ordine inverso.

Il coperchio e il portacavi sono forniti con il TV (In base al modello).

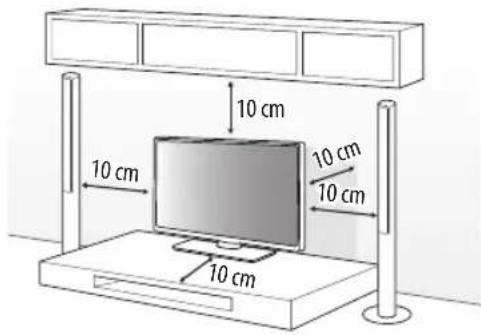

Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

• Non applicare sostanze estranee (oli, lubrificanti, ecc.) ad alcuna parte delle viti durante l'assemblaggio del prodotto. (In caso contrario, si rischia che il prodotto venga danneggiato.)
• Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.
• Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti contraffatti.
• I danni o lesioni provocati da prodotti aggressivi non sono coperti dalla garanzia.
• Quando si assembla il supporto, assicurarsi che tutte le viti fornite siano fissate. Se le viti non sono serrate completamente, il prodotto potrebbe inclinarsi o ribaltarsi, causando danni. Serrare le viti con una forza eccessiva può provocarne il distacco a causa dell'abrasione del punto di giunzione delle viti.
• Utilizzare solo il supporto e la staffa di montaggio a parete autorizzati, realizzati appositamente per i prodotti LG.

- Ai sensi della legge sulla tutela dei consumatori, LG Electronics non sarà ritenuta responsabile per malfunzionamenti del prodotto, danni materiali o lesioni causati dall'uso di prodotti non autorizzati da LG Electronics.

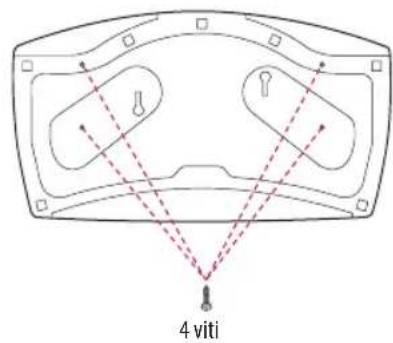

Fissaggio del TV su un tavolo

(In base al modello)

È necessario fissare il TV a un tavolo per evitare potenziali cause di lesioni o danni al prodotto dovute al movimento in avanti o indietro.

Tipo A

(Non in dotazione con il TV)

- Vite: M5 x L (*L: Profondità tavolo + 8\~10 mm) es. Profondità tavolo : 15 mm ; Vite: M5 x L25

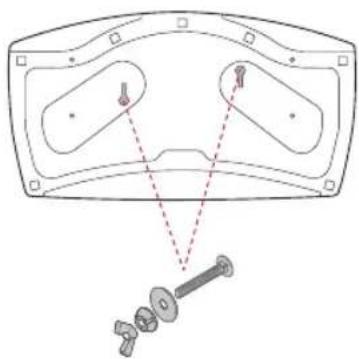

Tipo B

2 Viti per il fissaggio del supporto,

2 Rondelle per il fissaggio del supporto,

2 Dadi per il fissaggio del supporto

(In dotazione con il TV)

Fissaggio della TV alla parete

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.

- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.

2 Montare le staffe con le viti sulla parete.

Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.

3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

• Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.
• Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Regolazione dell'angolazione del televisore per una migliore visione

Ruotare di 20 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione.

- Fare attenzione alle dita quando si regola l'angolazione della TV.

- Se le mani o le dita restano incastrate, ci si può ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Specifiche tecniche

AM-ST23BF
Modello		43UM767H50UM767H55UM767H
Larghezza x Profonditàx Altezza	(mm) 570	x 303 x 240
Peso (kg) 3,26

Il modello e il numero di serie del prodotto si trovano sul retro e su un lato del prodotto. Annotarli qui di seguito nel caso in cui fosse necessario contattare l'assistenza.

Modello

N. di serie
