MANUAL DE USUARIO AM-ST23BF LG

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

AM-ST23BF

* La imagen mostrada puede variar respecto a la de su producto.

Instrucciones de seguridad

Este símbolo tiene como objetivo alertar al usuario de la presencia de importantes instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto.

Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.

- Se necesitan al menos dos personas para levantar o mover el producto ya que es pesado.

- El producto podría caer y dejar de funcionar o provocar lesiones.

- No permita que los niños se cuelguen ni se suban al producto.

- El producto podría caer y provocar lesiones o incluso la muerte.

- No instale el producto en un sitio poco estable o que reciba vibraciones ni en un lugar en que no esté totalmente fijo, tal como una estantería floja o un sitio inclinado.

- El producto podría caer o volcarse y provocar lesiones o dejar de funcionar.

• Ubique el producto sobre un suelo plano y firme.

- El producto podría caerse y provocar lesiones.

- Tenga cuidado de no dañar el exterior del producto al moverlo o manipularlo junto con el soporte de monitor ya ensamblado.

- En caso de que haya una mancha o marcas de dedos en la superficie, límpiela con cuidado.

- Cuando quite manchas, no haga demasiada fuerza ya que podría rayar o decolorar el producto.

Montaje y preparación

Accesorios

a b X2 X2 X2 X2 c X4 (M4 X L20) d X4 (M4 X L14)

En función del país

Cómo montar el soporte

• Para montar el soporte, coloque el producto sobre una mesa o suelo plano con la pantalla hacia abajo. Antes de hacerlo, ubique en el lugar una tela suave y mullida sobre la que luego apoyará el producto para así evitar que se dañe la pantalla.
• Al montar el soporte, compruebe que los tornillos estén bien ajustados. (Si no lo están, el producto podría inclinarse hacia delante tras su instalación.) Evite ajustar demasiado los tornillos dado que podría desgastar el orificio y estos podrían salirse.
• Al montar el producto, no use sustancias extrañas (aceites, lubricantes, etc.) en los tornillos.

- Esto puede dañar el producto.

- Antes de instalar un soporte de pared, desmonte el soporte de base. Para ello, siga los pasos de montaje en el orden inverso.

La cubierta y el portacables se suministran como accesorios de la TV. (En función del modelo.)

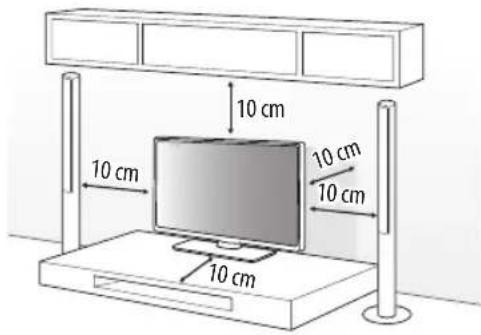

Montaje en una mesa

1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.

- Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Enchufe el cable de alimentación a una toma de pared.

• No aplique sustancias extrañas (aceites, lubricantes, etc.) en las piezas con tornillos al montar el producto. (Si lo hace, puede dañar el producto.)
• Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.
• Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.
• Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.
• Al montar el soporte, asegúrese de fijar todos los tornillos suministrados. Si los tornillos no están apretados por completo, el producto podría inclinarse o caerse, provocando daños. Apretar los tornillos con excesiva fuerza puede hacer que se salgan debido a la abrasión de la junta del tornillo.
• Utilice únicamente el soporte de base y el soporte de pared autorizado y fabricado específicamente para productos LG.
• Conforme a la Ley de protección al consumidor, LG Electronics no será responsable por cualquier fallo, daño material o lesión provocados por el uso de productos no autorizados por LG Electronics.

Fijación de la TV sobre un escritorio

(En función del modelo)

La TV debe anclarse al escritorio para que no se mueva hacia adelante o hacia atrás, provocando posibles daños personales o al producto.

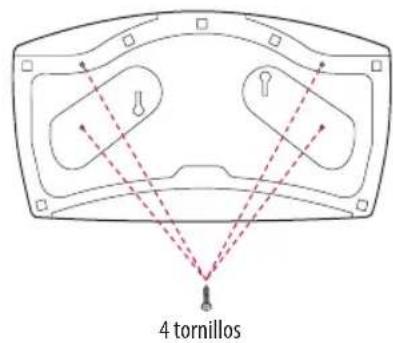

Tipo A

4 tornillos

(No suministrado con la TV)

Soporte Escritorio

- Tornillo: M5 x L (*L: Profundidad de la mesa + 8\~10 mm) Ejemplo - Profundidad de la mesa : 15 mm, Tornillo: M5 x L25

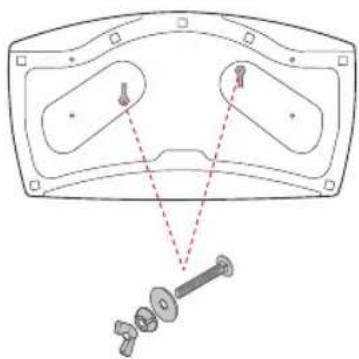

Tipo B

2 Tornillos para fijar el soporte,

2 Arandelas para fijar el soporte,

2 Tuercas para fijar el soporte

(Suministrados con la TV)

Soporte Escritorio

Cómo fijar la TV a una pared

1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta.
- Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos.
2 Monte las abrazaderas de pared junto con los pernos en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV.
3 Conecte los cáncamos y las abrazaderas de pared firmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la superficie plana.

• Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para soportar la TV de forma segura.
• Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local.

Ajuste del ángulo de la TV según la perspectiva

Gire la TV 20 grados hacia la izquierda o la derecha y ajuste el ángulo de la TV según su perspectiva.

20° 20°

- Tenga cuidado de no pillarse los dedos al ajustar el ángulo del producto.

- Pueden producirse daños personales si se pilla las manos o los dedos. Si el producto se inclina demasiado, puede caerse y causar daños personales o en el producto.

Especificaciones

AM-ST23BF
Modelo		43UM767H50UM767H55UM767H
Ancho x Profundidad x Alto (mm) 570 x 303 x 240
Peso (kg) 3,26

ESPAÑOL (EUROPE)

El número de serie y el modelo del producto están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia.

Modelo

N.º de serie

MANUEL D'UTILISATION

Socle

Lea atentamente este manual antes de poner en funcionamiento el equipo y consérvelo para usar en futuras consultas.

AM-ST23BF

* Es posible que la imagen que se muestra sea diferente de su producto.

Instrucciones de seguridad

Este símbolo tiene como fin alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) en la documentación que se incluye con el aparato.

Lea estas precauciones de seguridad atentamente antes de utilizar el producto.

- Se necesitan al menos dos personas para levantar o mover el producto debido a su peso.

- El producto podría caerse y causar su malfuncionamiento o lesiones.

• No deje que los niños se trepen ni se cuelguen de él.

- El producto podría caerse y causar lesiones o incluso la muerte.

- No instale el producto en un lugar inestable o con vibraciones, ni donde no quede apoyado firmemente, como un estante inestable o una superficie inclinada.

- El producto podría caerse o darse vuelta y causar lesiones o su malfunctionamiento.

• Coloque el producto en una superficie plana y firme.

- El producto podría caerse y causar lesiones.

- Cuando se traslade o manipule el producto con el soporte ensamblado, tenga cuidado de no dañar la parte externa del producto.

- En caso de que queden manchas o marcas de los dedos sobre la superficie, limpie con un paño cuidadosamente.

- Al quitar una mancha, no aplique demasiada presión. Si limpia aplicando demasiada presión podría rayar o decolorar el producto.

Montaje Y Preparación

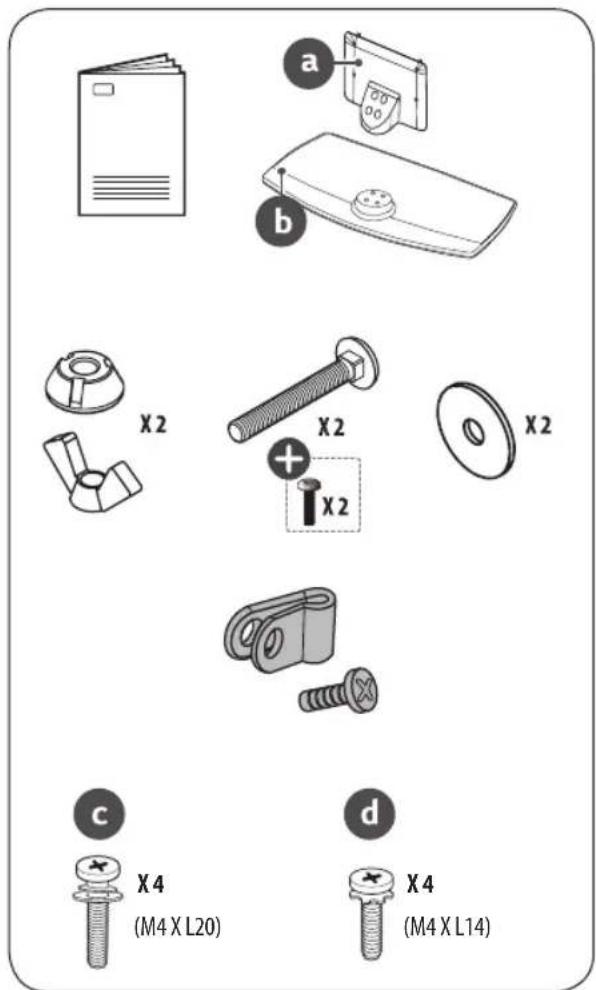

Accesorios

a b X2 X2 X2 X2 c X4 (M4 X L20) d X4 (M4 X L14)

: Según del país

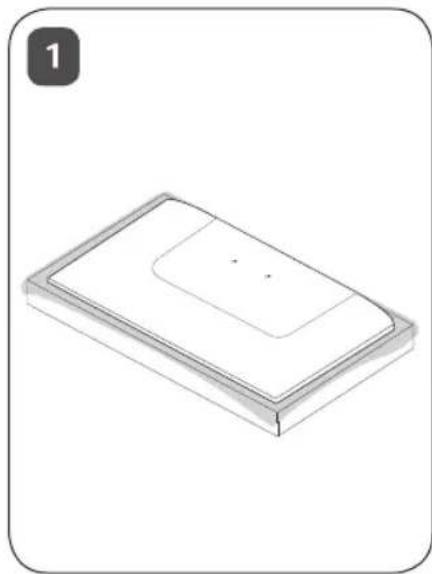

Cómo ensamblar el soporte

• Cuando ensamble el soporte, coloque el producto sobre una mesa o una superficie plana con la pantalla apuntando hacia abajo. Primero, coloque un paño suave y acolchado sobre la superficie y, luego, ubique el producto sobre este para evitar que se dañe la pantalla.
• Cuando ensamble el soporte, verifique que los tornillos estén bien ajustados (de lo contrario, el producto puede inclinarse hacia delante después de instalarse). Trate de no ajustar demasiado los tornillos porque podría desgastarse la tuerca y, por ende, salirse los tornillos.
• Al ensamblar el producto, no aplique sustancias extrañas (como aceite, lubricante, etc.) sobre los tornillos.

- Podría causar daños al producto.

- Antes de instalar el soporte de pared, desmonte el soporte en función del método de montaje en orden contrario.

La tapa y el sujetacables se proporcionan como accesorios para el TV. (Según el modelo.)

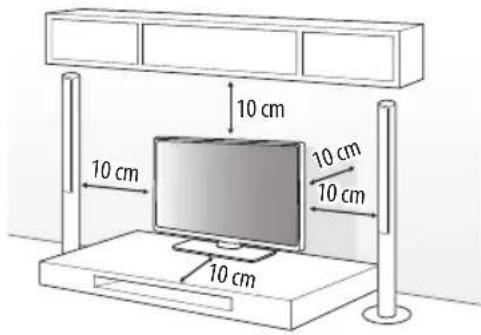

Montar sobre una mesa

1 Levante el televisor y déjelo en posición vertical sobre la mesa.

- Deje un espacio mínimo de 10 cm entre el televisor y la pared para asegurar una ventilación adecuada.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Conecte el cable de alimentación al tomacorriente de la pared.

• No aplique sustancias extrañas (aceites, lubricantes, etc.) a las piezas de los tornillos para el montaje del producto. (Se podría dañar el producto.)
• Si instala la televisión en un soporte, debe tomar medidas para evitar que el producto se vuelque. De lo contrario, el producto puede caerse y provocar lesiones.
• No use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.
• La garantía del fabricante no cubre daños o lesiones que pueden producirse al utilizar elementos no aprobados.
• Al montar el soporte, asegúrese de que todos los tornillos proporcionados estén colocados. Si los tornillos no están del todo ajustados, el producto puede inclinarse o caerse y producir daños. Ajustar los tornillos con demasiada fuerza puede hacer que se salgan por la abrasión de la junta roscada.
• Utilice solamente el soporte de pared autorizado y la ménsula de fijación específica para productos LG.

- De acuerdo con la Ley de Protección al Consumidor, LG Electronics no asumirá responsabilidad por el malfuncionamiento del producto, daños materiales o lesiones causados por el uso de productos no autorizados por LG Electronics.

Unión del televisor a un escritorio

(Según el modelo)

Recomendamos que el televisor se una a un escritorio, de modo que no se mueva hacia adelante o hacia atrás, causando posibles lesiones o daños en el producto.

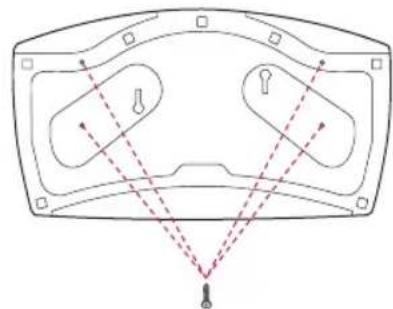

Tipo A

(No suministrados con la TV)

Soporte Escritorio

- Tornillo: M5 x L (*L: Profundidad de Mesa + 8 a 10 mm) Ejemplo) Profundidad de Mesa: 15 mm, Tornillo: M5 x L25

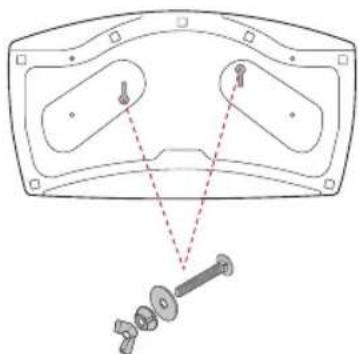

Tipo B

2 Tornillos para la fijación del soporte,

2 Rondanas para la fijación del soporte,

2 Tuercas para la fijación del soporte

(Suministradas con la TV)

Soporte Escritorio

Fijar el televisor a la pared

1 Inserte y ajuste los cáncamos del televisor en su parte posterior. - En caso de que haya tornillos insertados, primero retírelos.
2 Utilice los tornillos para colocar los soportes correspondientes en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos de la parte posterior de la televisión.
3 Conecte los cáncamos y los soportes de pared con una amarra resistente y ajustelos con firmeza. Asegúrese de mantener la amarra en posición horizontal a la superficie plana.
- Utilice una plataforma o un armario que sea lo suficientemente fuerte y grande para sostener el televisor de manera segura. - No se proporcionan soportes, tornillos ni amarras. Puede solicitar otros accesorios a través de su distribuidor local.

Ajuste el ángulo del TV para una mejor visibilidad

Rote el aparato 20 grados hacia la izquierda o la derecha y ajuste el ángulo del televisor según su preferencia.

20° 20°

- Al ajustar el ángulo del televisor, tenga cuidado con sus dedos.

- Si los dedos o las manos quedan atrapados, se pueden provocar lesiones corporales. Si el producto se inclina demasiado, podría caerse, lo que podría provocar lesiones o daños.

Especificaciones

AM-ST23BF
Modelo		43UM767H50UM767H55UM767H
Ancho x Profundidad x Altura (mm) 570 x 303 x 240
Peso (kg) 3,26

(LATTIN AMERICA)

ESPAÑOL

Los números de modelo y de serie del producto se encuentran ubicados en su parte posterior. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico.

Modelo

N.º de serie
