MANUALE UTENTE HR320 Bimar

Il presente prodotto è adatto solo a ambienti correttamente isolati o ad un uso occasionale.

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

Questo simbolo indica: ATTENZIONE: per evitare il surriscaldamento non coprire l'apparecchio.

AVVERTENZE

- Questo apparecchio è destinato solo al riscaldamento di ambienti interni domestici e similari, secondo le modalità indicate in queste istruzioni. Il presente prodotto è adatto solo a ambienti correttamente isolati o ad un uso occasionale: è da considerarsi apparecchio supplementare di riscaldamento, e non come impianto di riscaldamento centrale. Ogni altro uso è da considerarsi improprio e pericoloso.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residenziale;
• in ambienti del tipo bed and breakfast.

Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

- L'apparecchio Non deve essere utilizzato in ambienti polverosi o con materiali estremamente volatili (potrebbero ostruire griglie), o in ambienti con elevata umidità, o con prodotti infiammabili, o all'esterno (all'aperto).

- Questa stufa radiante è da considerarsi con elementi visibilmente incandescenti, la cui temperatura è elevata (oltre 650°C): per evitare rischi di scottature, toccare solamente manopole e maniglie, e non toccare altre parti, soprattutto la griglia frontale di protezione perché scotta. Il sistema di protezione (griglia frontale) di questo apparecchio di riscaldamento è stato concepito per evitare l'accesso diretto agli elementi riscaldanti e deve essere mantenuto nella sua posizione durante l'utilizzo dell'apparecchio di riscaldamento. Il sistema di protezione non garantisce piena protezione a bambini e alle persone inferme.

- Controllate che l'apparecchio non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni

relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati.
• I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore.

ATTENZIONE: Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

• Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.
• La griglia di protezione non fornisce completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali.

• ATTENZIONE: questo apparecchio di riscaldamento non è dotato di un dispositivo di controllo della temperatura ambientale. Non utilizzare in stanze piccole quando queste sono occupate da persone non in grado di lasciare la stanza da soli, a meno che non siano sotto costante sorveglianza.

• Non usare questo apparecchio in una stanza la cui area di base è inferiore a 4m ^2 .

• Questo apparecchio non deve essere usato in alcun tipo di veicolo o in spazi ristretti (ascensori, camper, automobili, cabine ecc.).
• Non lasciare l'apparecchio senza sorveglianza quando è collegato all'alimentazione.
• Non spostare l'apparecchio quando è in funzione.
• Non toccare l'apparecchio con mani o piedi bagnati.
• Non utilizzare l'apparecchio per asciugare indumenti.
• Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.
• Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).
• Dopo l'accensione o lo spegnimento è possibile che l'apparecchio emetta un suono (click) dovuto al riscaldamento o raffreddamento delle parti in metallo; questo non è indice di cattivo funzionamento.
• In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l'apparecchio nell'acqua od in nessun altro liquido.
• Non tirare il cavo di alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

• Non utilizzare questo apparecchio di riscaldamento con programmatori, temporizzatori o con qualsiasi altro dispositivo che accenda automaticamente l'apparecchio, in quanto esiste il rischio di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto.

• Non utilizzare questo riscaldatore nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina.
• Non utilizzare questo riscaldatore se è caduto.
• Non utilizzare se sono presenti segni visibili di danneggiamento del riscaldatore.
• Utilizzare questo riscaldatore su una superficie orizzontale e stabile.
• L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.
• ATTENZIONE: l'apparecchio di riscaldamento non deve essere utilizzato se le candele di vetro sono danneggiate.
• ATTENZIONE: non utilizzare questo riscaldatore in stanze di piccole dimensioni quando sono occupate da persone non in grado di uscire da sole, a meno che non venga fornita una supervisione costante.
• ATTENZIONE: per ridurre il rischio di incendio, mantenere tessuti, tende o qualsiasi altro materiale infiammabile ad una distanza minima di 1 m dall'uscita dell'aria.

INSTALLAZIONE

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti. Tutti gli elementi dell'imballaggio vanno conferiti alla raccolta differenziata e destinati nei contenitori pertinenti alla materia prima dell'elemento (essa è identificata dall'apposito simbolo), e secondo le disposizioni del proprio Comune. Gli elementi secondari dell'imballaggio con peso esiguo (es: nastro adesivo) sono privi di marcatura e così pure i

sacchetti di ridotte misure, la pellicola protettiva di superfici: essi vanno destinati alla raccolta nelle modalità vigenti nel proprio Comune.

- Prima di collegare la stufa controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra. Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per evitare sovraccarichi e rischi di incendio. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.

- La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

- Posizionare la stufa lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che possono deformarsi con il calore. Verificare che lo spazio libero sia di 120 cm dalla parte frontale e 100 cm ai lati e retro.

- Non utilizzare l'apparecchio in luoghi dove possa subire urti, lontano da vasche piscine per evitare che vi possa cadere: qualora dovesse succedere non immergere la mano, ma per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

- La superficie d'appoggio deve essere stabile, ampia (sono da escludere mensole), non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi), e priva di asperità perché l'interruttore di sicurezza posto nella base possa funzionare correttamente: tale interruttore interrompe il funzionamento in caso di ribaltamento della stufa.

- Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all'apparecchio o attorcigliato su se stesso e non si impigli, onde evitare una caduta dell'apparecchio. Verificare che non vi si possa inciampare, per evitare cadute accidentali o danni alle persone. Verificare inoltre che il cordone non sia al di sotto di tappeti

- In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

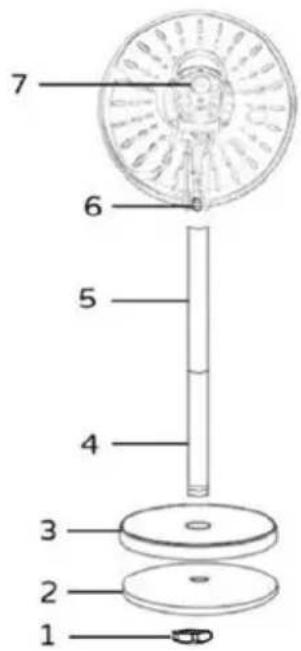

Assemblaggio

Attenzione: l'apparecchio può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di base e contrappeso.

Per l'assemblaggio si prenda come riferimento le figure.

• verificare che il cordone elettrico sia scollegato dalla presa di corrente
• posizionare l'apparecchio su una superficie piana (appoggiarlo su un panno) o altra superficie morbida

• Innestare colonna inferiore (4) alla base (3) e al contrappeso (2) inserendola nella propria sede, bloccarla mediante la ghiera (1). Al termine dell'operato, verificare che la colonna e base siano saldamente assemblati correttamente.

• Posizionare la colonna superiore (5) su quella inferiore e per il bloccaggio ruotarla in senso- orario fino a fondo.

• Fissare l'unità riscaldante alla piantana, inserendo il foro inferiore sulla colonna superiore (5), e bloccarla serrando la vite fissaggio piantana (6).

1 2 3 4 5 6 7

1) Ghiera
2) Contrappeso
3) Base
4) Colonna inferiore
5) Colonna superiore
6) Vite fissaggio colonna
7) Manopola

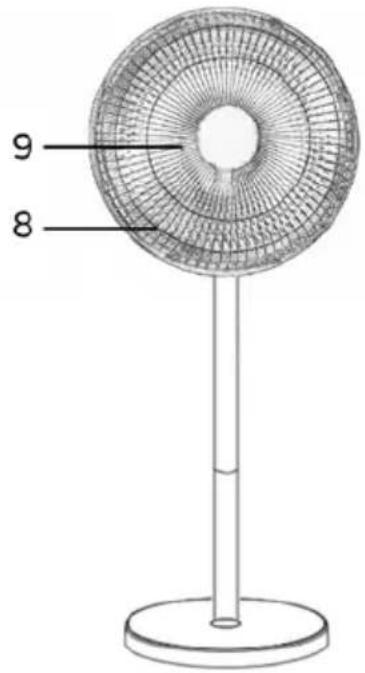

8) Griglia frontale di protezione
9) Resistenza

9 8

USO

L'apparecchio è dotato dei seguenti elementi di comando:

Selettore. Ruotare la relativa manopola per selezionare le funzioni (vedi la figura):

O = Spento. eco = resistenza 400W. trapid = resistenza 1000W.

Per attivare l'oscillazione automatica destra-sinistra, ruotare la manopola e selezionare le medesime funzioni il cui simbolo include "

Inclinazione verticale (alto-basso): si regola impugnando l'unità riscaldante e dirigendolo nella direzione desiderata.

L'apparecchio ha all'interno l'interruttore antiribaltamento, che permette il funzionamento solo se la stufa è posizionata verticalmente, e lo interrompe in caso di ribaltamento.

Primo utilizzo: Far funzionare l'apparecchio per eliminare "l'odore di nuovo" e/o eventuali olii residui che potrebbero emettere fumo.

Inserire la spina nella presa di corrente, ruotare la manopola in pos. e far funzionare per almeno 10/15 minuti; durante questa operazione è bene aerare l'ambiente.

Per l'impiego della stufa si operi nel modo seguente:

1) Prima di inserire la spina nella presa di corrente verificare che la manopola sia in pos. "0".
2) Inserire la spina nella presa di corrente.
3) Accendere l'apparecchio ruotando il selettore in corrispondente alla funzione desiderata.

4) Per spegnere l'apparecchio ruotare la manopola nella posizione "0" (spento). Infine disinserire sempre la spina dalla presa di corrente.

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di pulire l'apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato.

• Proteggere la parabola dalla polvere per preservarne la capacità riflettente.
• Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi.
• La griglia di protezione è delicata: per la pulizia impiegare eventualmente l'aspirapolvere facendo attenzione a non danneggiarla.
• Quando non si utilizza la stufa è necessario coprirla e riporla in un luogo asciutto; è consigliabile riporla nell'imballo originale per proteggerla dalla polvere e dall'umidità.
• Per la sostituzione della lampada (220-240Vac 1000W) necessita un utensile speciale: rivolgersi a personale qualificato.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Identificativo del modello/Model identifier (s): type HR320 (mod. SH-Q58)
Dato/Item	Simbolo Symbol	Valore Value	Unità Unit	Dato/Item	Unità/Unit
Potenza termica Heat Output				Tipo di potenza termica solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ed accumulo (indicare una sola opzione)/Type of heat input, for electric storage local space heaters (select one)
Potenza termica nominale Nominal heat output	P_non	1,0	kW	Controllo manuale del carico termico, con termostato integrato/Manual heat charge control with integrated thermostat	no
Potenza termica minima (Indicativa)/Minimum heat output (indicative)	P_min	0,5	kW	Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna/Manual heat charge control with room and/or outdoor temperature feedback	no
Massima potenza termica continua/Maximum continuous heat output	P_max,c	1,0	kW	Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna/Electronic heat charge control with room and/or outdoor temperature feedback	no
Consumo ausiliario di energia elettrica Auxiliary electricity consumption				Potenza termica assistita da ventilatore Fan assisted heat output	no
Alla potenza termica nominale/At nominal heat output	e_max	0,000	kW	Tipo di potenza termica/ controllo della temperatura ambiente (indicare una sola opzione)/Type of heat output/room temperature control (select one)
Alla potenza termica Minima/At minimum heat output	e_min	0,000	kW	Potenza termica a fase unica senza controllo della temperatura ambiente/Single stage heat output and no room temperature control	no
In modo stand-by In standby mode	e_bb	0,000	kW	due o più fasi manuali senza controllo della temperatura ambiente/Two or more manual stages, no room temperature control	si/yes
				con controllo della temperatura ambiente tramite termostato meccanico/with mechanic thermostat room temperature control	no
				Con controllo elettronico della temperatura ambiente/with electronic room temperature control	no
				Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero/ Electronic room temperature control plus day timer	no
				Con controllo elettronico della temperatura ambiente e temporizzatore settimanale/ Electronic room temperature control plus week timer	no
				Altre opzioni di controllo (è possibile selezionare più opzioni) Other control options (multiple selection possible)
				Controllo della temperatura ambiente con rilevamento di presenza/Room temperature control, with presence detection	no
				Controllo della temperatura ambiente con rilevamento di finestre aperte/Room temperature control, with open window detection	no
				Con opzione di controllo a distanza With distance control option	no
				Con controllo di avviamento adattabile With adaptive start control	no
				Con limitazione del tempo di funzionamento With working time limitation	no
				Con termometro a globo nero With black bulb sensor	no

Tableau/Tabelle/Cuadro 2

Si consiglia di registrare l'apparecchio online sul sito https://www.bimaritaly.it/it/garanzia oppure scanionare il Qr code a fianco per la registrazione garanzia prodotto (compilare i dati richiesti per attivare la garanzia sul prodotto che hai acquistato)

① Condizioni generali di garanzia

La garanzia decorre dall'acquisto dell'apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto.

Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione.

Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell'uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell'apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta). Le sostituzioni o le riparazioni, contemplate nell'impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell'Utente le sole spese di trasporto.

La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali.

La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it).

La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell'apparecchio concernenti specialmente le avvertenze, l'installazione, l'uso e la manutenzione dell'apparecchio.

GUARANTEE:
