MANUALE UTENTE Come and Go i-Size Rotate COSATTO

(IT) Diagramma della lista delle parti

(IT) Diagramma della lista delle parti di ricambio,

(IT) Diagramma di istruzioni

19: Guida ISOFIX (opzionale):

Attenzione: Conservare le istruzione per consultazioni future.

Informazioni sulla sicurezza.

Si consiglia di conservare il manuale di istruzioni con il seggiolino per tutto il suo utilizzo: Il manuale di istruzioni può essere conservato nello scomparto situato dietro al seggiolino

Si consiglia di verificare che il sistema di ritenuta bamini sia compatibile con il veicolo al momento dell'acquisto.

Si prega di fare riferimento alla lista dei veicoli, all'applicazione Cosatto fit checker (http://cosat.to/fitchecker) o alla sezione relativa alla compatibilità del veicolo sul sito web (http://cosat.to/comeandgoisizerotatevl).

"Anche i posti a sedere di altri veicoli possono essere adatti ad accogliere il sistema di ritenuta bambini. In caso di dubbio, consultare la Cosatto o il rivenditore.

Peso e altezza del bambino:

• Questo seggiolino è omologato per il trasporto in auto di bambini dalla nascita fino a un peso massimo di 18 kg.
• Se usato come seggiolino per bambini in posizione rivolta all'indietro, il seggiolino è adatto per bambini dalla nascita, con altezza da 40 a 105 cm, fino ad un peso massimo di 18 kg.
• Se utilizzato come seggiolino per bambini in posizione rivolta in avanti, il seggiolino è adatto a bambini a partire da 9 kg, altezza compresa tra 76 e 105 cm, fino ad un peso massimo di 18 kg.
• La Cosatto consiglia di utilizzare il seggiolino auto nella modalità rivolta all'indietro il più a lungo possibile.
  • ATTENZIONE- NON UTILIZZARE IL SEGGIOLINO RIVOLTO VERSO L'INTERNO PRIMA CHE IL BAMBINO ABBIA RAGGIUNTO I 15 MESI DI ETÀ.

Posizionamento:

• Fare riferimento alla lista di veicoli per controllare la compatibilità.
• Non utilizzare mai il seggiolino su un sedile dotato di airbag attivo. Fare riferimento al manuale del veicolo per istruzioni su come disattivare l'airbag.

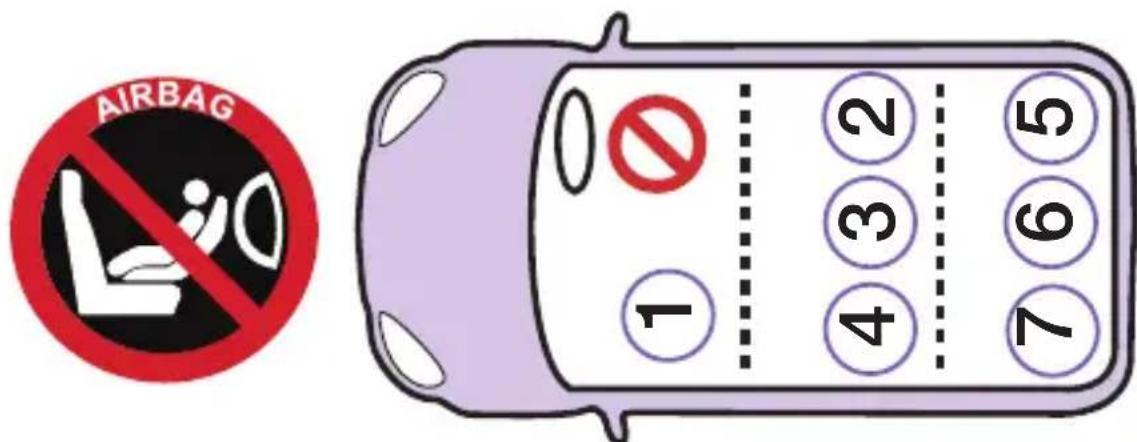

AIRBAG 1 2 3 4 5 6 7

Sicurezza-Si prega di leggere con attenzione:

• Non usare MAI il seggiolino sul sedile del passeggero con airbag attivo.
• Tutte le parti rigide e in plastica del seggiolino devono essere posizionate in modo tale che, nell'utilizzo giornaliero del veicolo, non rimangano intrappolate da sedili mobili o nella portiera del veicolo.
• Ricordare che l'utilizzo di altri punti di supporto del peso rispetto a quelli indicati nelle istruzioni potrebbe ridurre notevolmente il fattore di protezione del seggiolino.
• Allacciare sempre la cintura al bambino prima di mettersi in viaggio.
  • Non lasciare mai i bambini senza supervisione.
• Non cercare mai di smontare o modificare parti del seggiolino o di sviare dal corretto uso delle cinture di sicurezza del veicolo.
• Dopo un incidente si consiglia di sostituire il seggiolino e le cinture di sicurezza dell'auto. Sebbene non ci siano danni visibili, potrebbero aver perso affidabilità.
• Non mettere cuscini o asciugamani sotto il seggiolino, poiché ciò potrebbe avere influire negativamente la performance del seggiolino durante un incidente.
• Assicurasi sempre che l'imbracatura del seggiolino e la cintura dell'auto siano ben tesi, per garantire la massima protezione per il tuo bambino.
• Assicurarsi che l'imbracatura e la cintura dell'auto non rimangano tra le portiere o sfreghino contro parti contundenti.
• Se la cintura o l'imbracatura dovesse logorarsi si consiglia di sostituirle prima di mettersi in viaggio.
• Non sostituire mai le parti del seggiolino con altre non approvate dalla Cosatto.
• La Cosatto consiglia di non comprare o vendere seggiolini in seconda mano. Diversi seggiolini acquistati in questo modo sono risultati pericolosi.
• ATTENZIONE: Il seggiolino potrebbe danneggiare il rivestimento dell'auto. La Cosatto non potrà essere ritenuta responsabile di tale danno.
• La sicurezza è garantita solo se il seggiolino viene montato seguendo le istruzioni fornite.
• Legare e assicurare bene qualsiasi bagaglio o altro oggetto che potrebbe ferire il bambino in caso di collisione.
• La mancata osservanza delle istruzioni può essere pericolosa, rende automaticamente nulla la garanzia ed esonera la Cosatto da qualsiasi responsabilità.
  • L'ancoraggio della cintura è stato progettato per un facile rilascio in caso di emergenza.
  NON È A PROVA DI BAMBINI. Bambini di natura più curiosa possono imparare a slacciare le cinture. Si consiglia di insegnare ai propri figli di nongiocare mai con la fibbia o con qualsiasi altra parte del seggiolino.
• La cintura subaddominale deve essere allacciata molto bassa affinché il bacino del bambino risulti ben fissato.
• Non utilizzare il seggiolino senza la fodera originale, poiché costituisce parte integrante dell'affidabilità dello stesso. Si consiglia di sostituire la fodera solo con altri raccomandati dalla Cosatto.
• Si consiglia di coprire il seggiolino se lasciato sotto il sole per un periodo di tempo prolungato, poiché la superficie potrebbe surriscaldarsi. Si consiglia inoltre di controllare la superficie del seggiolino prima di sistemarvi il bambino.

Avvertenza:

1. Questo è un sistema di ritenuta bambini i-Size. È approvato secondo la direttiva n. 129, per l'utilizzo in veicoli combatibili i-Size come indicato nel libretto del veicolo dalla casa di produzione.
2. Non utilizzare mai il seggiolino sul sedile del passeggero dotato di airbag attivo.
3. In caso di dubbio, consultare il produttore del seggiolino o il rivenditore.

Manuntenzione:

• Questo sistema di ritenuta bambini è stato progettato secondo gli standard di sicurezza e, con un uso corretto e la appropriata manutenzione, vi regalerà diversi anni senza pensieri.
• Conservare il seggiolino in un luogo asciutto e sicuro.
• Riporre un sistema di ritenuta umido incoraggerà la produzione di muffe, si consiglia quindi, dopo l'esposizione ad atmosfere umide, di asciugarlo con un panno soffice e lasciare che si asciughi completamente prima di metterlo via.
• Evitare di lasciare il seggiolino esposto al sole per un periodo prolungato di tempo, poiché i colori potrebbero sbiadire.
• Controllare il seggiolino regolarmente per eventuali danneggiamenti- se presenti, smettere immediatamente di utilizzare il prodotto.
• Non smontare il seggiolino durante la pulizia, non è necessario e potrebbe risultare pericoloso.
• Le parti in plastica e in metallo possono essere pulite con una spugna, acqua tiepida e un detergente delicato.
• Per la pulizia fare riferimento alle istruzioni per il lavaggio dei materiali duttili.
• Rimuovere la fodera/il rivestimento del sedile prima della pulizia.
  • Non lavare mai con detergenti abrasivi, a base di ammoniaca, candeggina, o alcool.

Legenda :

	Fare riferimento all'avvertimento XX		Ripetere l'azione x volte		Tenere premuto
	Azione corretta		Freccia per azioni generali		Controllare
	Azione sbagliata		Blocco		Procedere al punto XX
	Segnale acustico		Sblocco		Ripetere l'azione nell'altro lato

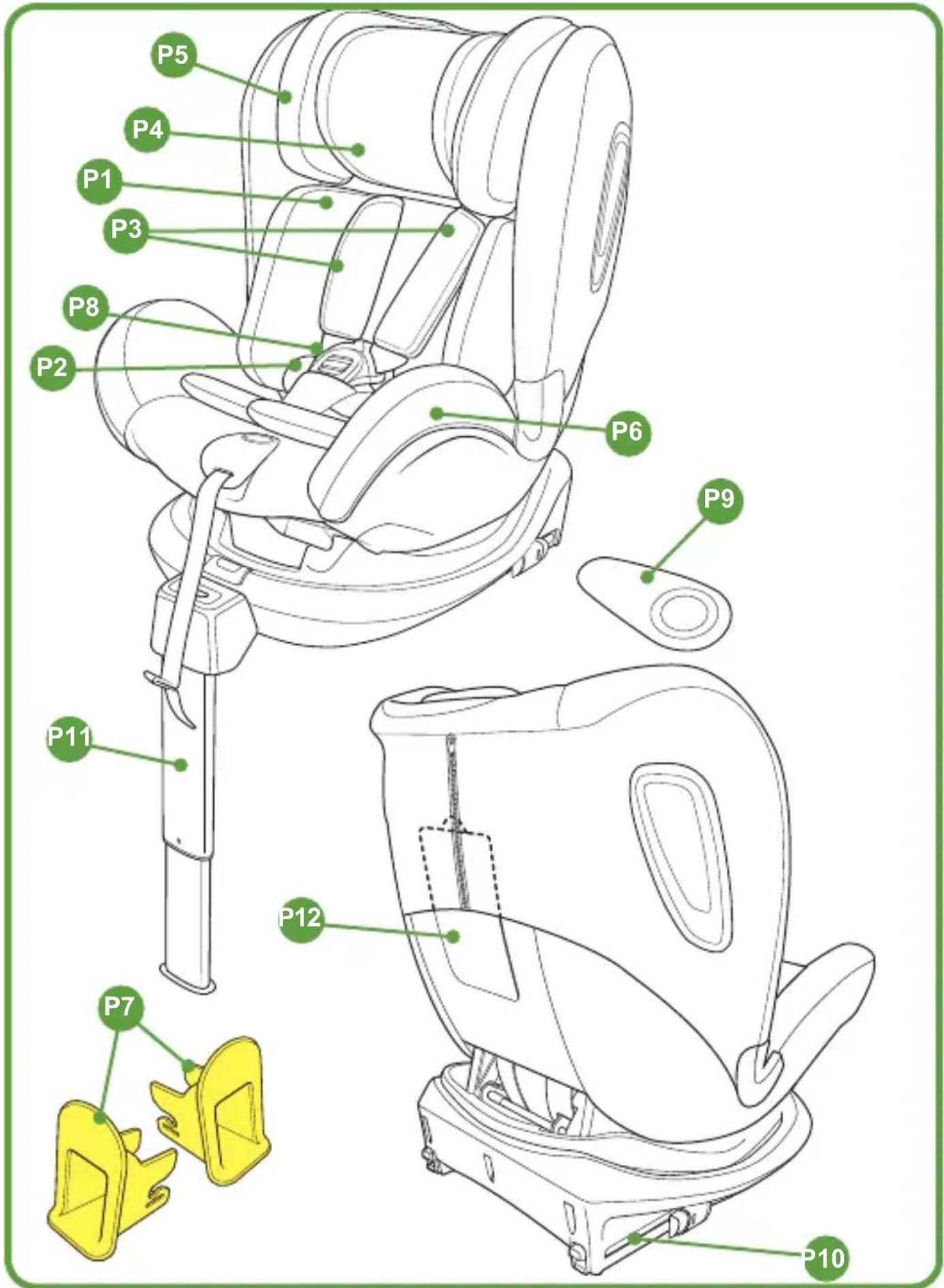

Lista delle parti:

Si prega di far riferimento ai diagrammi:

P1: Rivestimento della parte inferiore del sedile P7: guida ISOFIX (Set)

P2: Imbottitura inguine P8: Imbracatura

P3: Cuscinetti pettorali (una coppia) P9: Strumento per inserimento

P4: Rivestimento della parte superiore del sedile P10: Braccio ISOFIX

P5: Copri poggiatesta P11: Gamba di supporto

P6: Coprisedile P12: Scompartimento

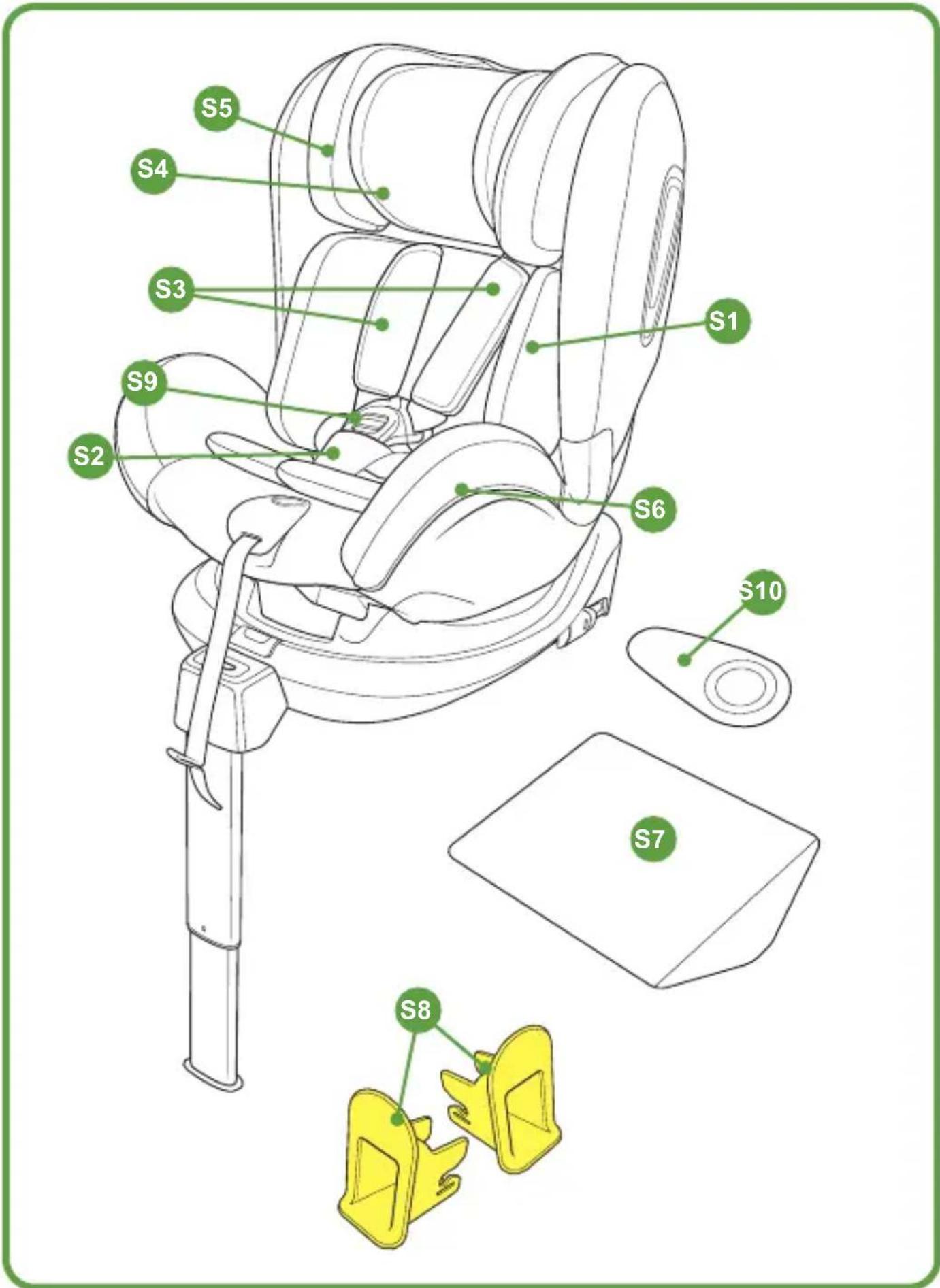

Parti di ricambio

Le parti di ricambio disponibili sono elencate qui di seguito. Per il Regno Unito e l'Irlanda è possibile ordinare tramite il nostro sito web: http://www.cosatto.com/service-centre/spares I clienti al di fuori del Regno Unito e dell'Irlanda possono contattare il distributore locale indicato su http://www.cosatto.com/stockists

In caso di ulteriore assistenza, non esitate a contattarci all'nostro indirizzo email: [e-mail]

S1: Rivestimento della parte inferiore del sedile S6: Coprisedile

S2: Imbottitura inguine S7: Cuneo

S3: Cuscinetti pettorali (una coppia) S8: guida ISOFIX (Set)

S4: Rivestimento della parte superiore del sedile S9: Imbracatura

S5: Copri poggiatesta S10: Strumento per inserimento

Informazioni per l\`uso e il montaggio:

Si prega di fare riferimento il seguenti diagrammi.

Imbracatura:

1: Regolazione della posizione del cinturino inguinale:

2: Allentare:

Attenzione: Tirare solo la cintura dell'imbracatura

3: Stringere:

NOTA BENE: L'imbracatura deve essere stretta al punto giusto, tanto da proteggere il vostro bambino e allo stesso tempo farlo stare comodo.

Controllare che le bretelle non siano attorcigliate.

4: Apertura:

5: Chiusura:

Poggiatesta:

6: Adattamenti:

7: Posizione ideale delle cinghie per le spalline:

Unitá sedile:

Regolare la posizione reclinata:

8: Tenere premuto il pulsante di regolazione dell'inclinazione del sedile (a) e poi reclinare il sedile (b).

IMPORTANTE: Utilizzare solo le posizioni reclinabili specificate per ciascuna modalità:

Posizione rivolta all'indietro: R

Posizione rivolta in avanti: 4, 3, 2 & 1

Regolazione dell'orientamento del sedile:

9: Tirare e tenere premuta la leva di regolazione del sedile (a), quindi ruotare il sedile (b).

10: Orientamento del sedile:

B,C: Posizione rivolta lateralmente:

La posizione rivolta lateralmente consente posizionare o togliere il bambino dal seggiolino dopo l'installazione del seggiolino.

AVVERTENZA: Non viaggiare con il seggiolino in questa posizione.

D: Posizione rivolta all'indietro:

Se usato come seggiolino per bambini in posizione rivolta all'indietro, il seggiolino è adatto per bambini dalla nascita, con altezza da 40 a 105 cm, fino ad un peso massimo di 18 kg.

A: Posizione rivolta in avanti:

Se utilizzato come seggiolino per bambini in posizione rivolta in avanti, il seggiolino è adatto a bambini a partire da 9 kg, altezza compresa tra 76 e 105 cm, fino ad un peso massimo di 18 kg.

Fodera sedile:

11: Quando l'altezza del bambino è inferiore a 60 cm, il seggiolino auto deve essere utiliz zato CON le fodere.

Quando l'altezza del bambino supera gli 60 cm, il seggiolino auto può essere utilizzato SENZA le fodere del seggiolino.

Blocco di protezione laterale antiurto:

12: Apertura:

13: Chiusura:

Posizionare il bambino sul sedile:

14: Aprire l'imbragatura (a), (fare riferimento allo step 4).

Sollevare il poggiatesta (b) (Fare riferimento al punto 6).

15: Posizionare il bambino sul sedile:

Chiudere l'imbracatura (a) (fare riferimento al punto 5).

Regolare il poggiatesta (b) (fare riferimento al punto 6).

Stringere l'imbracatura (c) (fare riferimento al punto 3).

Posizionamento:

16: Fare riferimento all'elenco dei veicoli per informazioni su dove si adatta il seggiolino auto per bambini nel veicolo.

ATTENZIONE: Montare sempre il seggiolino sul veicolo PRIMA che il bambino sia posizionato sul seggiolino.

Montare il seggiolino per bambini sul veicolo:

17: Aprire la gamba di supporto ISOFIX (a).
18: I due punti di ancoraggio inferiori ISOFIX si trovano solitamente tra la base del sedile e lo schienale (a).

Alcuni veicoli hanno l'indicatore ISOFIX vicino ai punti di ancoraggio inferiore ISOFIX (b).

19: Guida ISOFIX (opzionale):

Le guide ISOFIX possono aiutare a identificare i punti di ancoraggio ISOFIX del veicolo e facilitare l'installazione.

Possono anche con tribuire a proteggere il sedile del veicolo.

20: Tenere premuti i pulsanti di regolazione del braccio ISOFIX ed estendere completamente i bracci (a).

Agganciare i bracci ISOFIX (b) e assicurarsi che gli indicatori di sicurezza sui bracci ISOFIX siano verdi (c).

Spingere la base all'indietro fino a che non aderisca bene allo schienale del sedile del veicolo (d).

21: Regolare la gamba di supporto (a) fino a che non aderisca bene con il pavimento del veicolo (s) e l'indicatore del contatto della gamba di supporto sia verde (c).

Rimozione delle parti soffici:

22: Se presente, rimuovere sia la fodera superiore che quella inferiore del sedile.

Aprire la cerniera posteriore per accedere allo sportello del vano posteriore (a). Aprire lo sportello del vano posteriore (b).

Scollegare l'asta di collegamento dei cuscinetti pettorali (c & d).

23: Rimuovere i cuscinetti pettoral (a) e del cavallo (b).
24: Sganciare i cinturini delle spalle dalle fessure del rivestimento del poggiatesta (a).

Scollegare gli anelli elastici dai ganci del poggiatesta (b).

Rimuovere il rivestimento del poggiatesta (c).

25: Staccare gli anelli elastici dalla parte anteriore del rivestimento del sedile (a).

Sganciare il tessuto intorno al rivestimento della cinghia di regolazione (b).

Sganciare il tessuto dalla fibbia (c).

26: Scollegare gli anelli elastici dai rivestimenti di plastica laterali (a).

Rilasciare il tessuto intorno ai blocchi di protezione laterali (b).

Sganciare il tessuto dalla parte anteriore del sedile (c).

Aprire completamente il lembo del rivestimento del sedile (d) e sollevare poi il rivestimento del sedile dal sedile (d).

strumento per inserimento:

27: Utilizzare lo strumento per inserimento:

Lista di controllo:

• Avete verificato la compatibilità del seggiolino auto con il veicolo previsto?
• Se applicabile, l'air-bag è disattivato?
• Il seggiolino per bambini è montato correttamente sul sedile del veicolo?
• Avete controllato gli indicatori di sicurezza dei bracci ISOFIX, della gamba di supporto e della sicurezza del sedile ISOFIX?
• Il bambino è correttamente posizionato nel seggiolino auto?
• La cintura e l'imbracatura del veicolo sono adeguatamente tese e non attorcigliate?

P5 P4 P1 P3 P8 P2 P6 P9 P11 P12 P7 P10
