MANUALE UTENTE All in All 360 Rotate COSATTO

Attenzione: Conservare le istruzione per consultazioni future.

Informazioni sulla sicurezza

Guida all'uso:

Il manuale di istruzioni deve essere conservato insieme al seggiolino per tutto il suo utilizzo: Il manuale di istruzioni può essere conservato nello scomparto situato dietro al seggiolino. Si consiglia di verificare che il sistema di ritenuta bamini sia compatibile con il veicolo al momento dell'acquisto.

Si prega di fare riferimento alla lista dei veicoli sul retro del manuale di istruzioni, all'applicazione Cosatto fit checker (http://cosat.to/fitchecker) o alla sezione relativa alla compatibilità del veicolo sul sito web (http://cosat.to/allinallrotatevl).

Informazioni generali:

• Il seggiolino è approvato per il gruppo 0, 0+, 1, 2 e 3 ovvero per il trasporto in auto di bambini dalla nascita fino ai 36kg (circa 12 anni).
• Se utilizzato in modalità gruppo 0+ e 1come seggiolino rivolto all'indietro, è adatto a bambini dalla nascita fino a 18 kg (circa 4 anni).
• Quando si utilizza in modalità gruppo 1, 2 e 3 come seggiolino rivolto in avanti, è adatto a bambini dai 9 kg (circa 9 mesi) ai 36 kg (circa 12 anni).

- IMPORTANTE: Non utilizzare rivolto in avanti prima che il peso del bambino superi i 9 kg.

- AVVERTENZA: Non usare MAI il seggiolino sul sedile del passeggero con airbag attivo.

- Il seggiolino deve essere posizionato sempre verso l'interno.

- AVVERTENZA: Non usare MAI il seggiolino con il lato verso il sedile del veicolo.

- AVVERTENZA: Tutte le parti rigide e in plastica del seggiolino devono essere posizionate in modo tale che, nell'utilizzo giornaliero del veicolo, non rimangano intrappolate da sedili mobili o nella portiera del veicolo.

- AVVERTENZA: Ricordare che l'utilizzo di altri punti di supporto del peso rispetto a quelli indicati nelle istruzioni potrebbe ridurre notevolmente il fattore di protezione del seggiolino.

- AVVERTENZA: Allacciare sempre la cintura al bambino prima di mettersi in viaggio.

• AVVERTENZA: Non lasciare mai i bambini senza supervisione.

- Non mettere cuscini o asciugamani sotto il seggiolino, poiché ciò potrebbe avere influire negativamente la performance del seggiolino durante un incidente.

- Se lo schienale del sedile può essere reclinato, scegliere la posizione più verticale quando si usa il seggiolino.

- Tutte le cinture che legano il seggiolino al sedile dell'auto devono essere ben tirate e non aggrovigliate.

- Assicurasi sempre che l'imbracatura del seggiolino e la cintura dell'auto siano ben tesi, per garantire la massima protezione per il tuo bambino.

• Assicurarsi che l'imbracatura e la cintura dell'auto non rimangano tra le portiere o sfreghino contro parti contundenti.
• Se la cintura o l'imbracatura dovesse logorarsi si consiglia di sostituirle prima di mettersi in viaggio.
  • Non sostituire mai le parti del seggiolino con altre non approvate dalla Cosatto.
• Nelle modalità per gruppo 2 & 3, la cintura addominale deve essere posizionata in modo tale da proteggere bene il bacino del bambino.
• ATTENZIONE: Non cercare mai di smontare o modificare parti del seggiolino o di sviare dal corretto uso delle cinture di sicurezza del veicolo.
• ATTENZIONE: Dopo un incidente si consiglia di sostituire il seggiolino e le cinture di sicurezza dell'auto. Sebbene non ci siano danni visibili, potrebbero aver perso affidabilità.
• ATTENZIONE: Non usare mai il seggiolino in casa. Non è progettato per uso domestico ma esclusivamente per l'auto.
• La Cosatto consiglia di non comprare o vendere seggiolini in seconda mano. Diversi seggiolini acquistati in questo modo sono risultati pericolosi.
• ATTENZIONE: Il seggiolino potrebbe danneggiare il rivestimento dell'auto. La Cosatto non potrà essere ritenuta responsabile di tale danno.
• La sicurezza è garantita solo se il seggiolino viene montato seguendo le istruzioni fornite.
• Legare e assicurare bene qualsiasi bagaglio o altro oggetto che potrebbe ferire il bambino in caso di collisione.
• La mancata osservanza delle istruzioni può essere pericolosa, rende automaticamente nulla la garanzia ed esonera la Cosatto da qualsiasi responsabilità.
• L'ancoraggio della cintura è stato progettato per un facile rilascio in caso di emergenza. NON È A PROVA DI BAMBINI. Bambini di natura più curiosa possono imparare a slacciare le cinture. Si consiglia di insegnare ai propri figli di non giocare mai con la fibbia o con qualsiasi altra parte del seggiolino.
• La cintura subaddominale deve essere allacciata molto bassa affinché il bacino del bambino risulti ben fissato.
• Non utilizzare il seggiolino senza la fodera originale, poiché costituisce parte integrante dell'affidabilità dello stesso. Si consiglia di sostituire la fodera solo con altri raccomandati dalla Cosatto.

Avvertenza:

In modalità rivolta all'indietro, non utilizzare il seggiolino su sedili dotati di airbag frontale attivo. In caso di dubbio, consultare il produttore del seggiolino o il rivenditore.

Modalità ISOFIX (Gruppo 0 / 1):

Il seggiolino è di tipo ISOFIX, approvato dalla normativa n.44/04 per l'uso generale in veicoli con punti di attacco ISOFIX.

Il passeggino in questione è omologato per uso "semi-universale". È compatibile con veicoli con punti di fissaggio ISOFIX (indicato nel manuale del veicolo), in base alla categoria del seggiolino e all'impianto.

Questo seggiolino è compatibile con Il gruppo e la classe ISOFIX seguenti:

Rivolto in avanti: Gruppo 1 (9 - 18 kg), classe di dimensioni ISOFIX: B1

Rivolto all'indietro: Gruppo 0 / 1 (0 - 18 Kg), classe di dimensioni ISOFIX: D, E

Modalità solo con cintura (Gruppo 2/3):

Questo è un sistema di ritenuta "universale". Approvato secondo la direttiva n. 44, 4 serie di emendamenti, per uso generale in veicoli e può essere montato sulla maggior parte, ma non tutti, dei veicoli.

Si garantirá la compatibilitá con il veicolo se il produttore afferma nel libretto che il veicolo è adatto a sistemi di ritenuta bambino "Universali" per questo classe di etá.

Questo sistema di ritenuta bambini è stato classificato "Universale" con criteri più severi rispetto a quelli utilizzati per classificare modelli precedenti che non presentano questo avviso.

Adatto esclusivamente per i veicoli elencati dotati di cintura subaddominale/a tre punti/fissa/con avvolgitore, approvate dalla normativa ECE n. 16 o da altri standard equivalenti.

Cinghie solo con gamba di supporto (Gruppo 0+/1), Modalità ISOFIT (Gruppo 2/3):

Il passeggino in questione è omologato per uso "Semi-universale".

Manuntenzione:

Il seggiolino è stato progettato per soddisfare gli standard di sicurezza, e seguendone un uso e una cura appropriati vi regalerà anni di performance senza pensieri.

Riporre il seggiolino in un posto asciutto e sicuro.

Riporre il seggiolino se umido faciliterá la formazione di muffe, quindi consigliamo, prima di riporre il seggiolino dopo l'esposizione ad acqua, di asciugarlo con un panno morbido e lasciarlo asciugare completamente.

Non lasciare il seggiolino sotto diretto contatto dei raggi solari per un periodo prolungato di tempo poiché il tessuto potrebbe scolorirsi.

Controllare periodicamente eventuali danni al seggiolino- se trovati, smettere di usarlo.

Non smontare, o tentare di smontare il seggiolino per pulirlo, non è necessario e potrebbe essere pericoloso.

Le parti in plastica e in metallo possono essere pulite con una spugna, acqua tiepida e un detergente delicato.

Per la pulizia fare riferimento alle istruzioni per il lavaggio dei materiali duttili.

Rimuovere la fodera/il rivestimento del sedile prima della pulizia.

Non lavare mai con detergenti abrasivi, a base di ammoniaca, candeggina, o alcool.

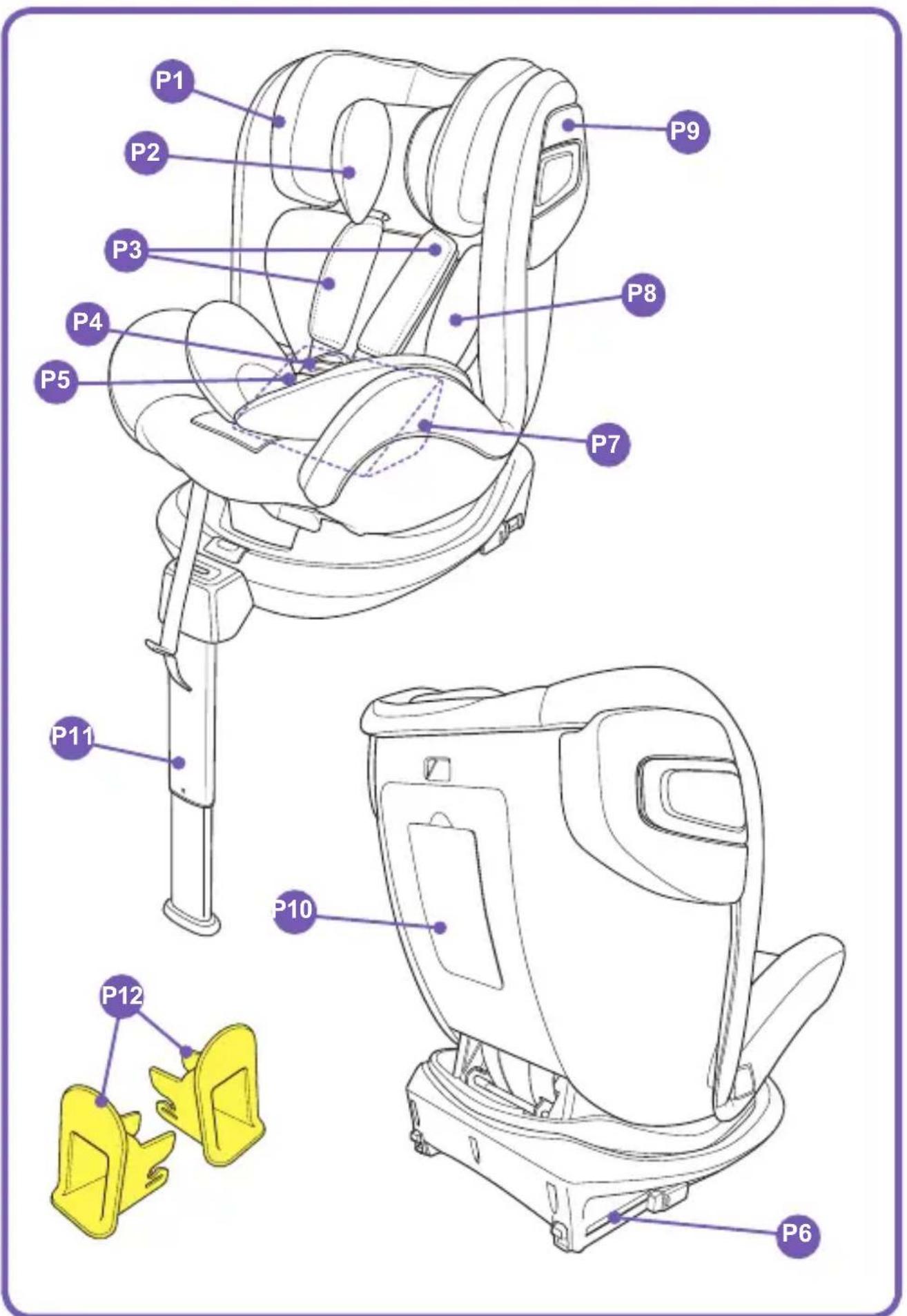

Lista delle parti:

Si prega di far riferimento ai diagrammi:

P1: Poggiatesta

P7: Cuneo

P2: Rivestimento della parte superiore del P8: Rivestimento della parte inferiore sedile del sedile

P3: Cuscinetti pettorali (una coppia) P9:

Blocco di protezione laterale antiurto

P4: Imbracatura

P10: Scompartimento

P5: Imbottitura inguine

P11: Gamba di supporto

P6: Braccio ISOFIX

P12: guida ISOFIX (x2)

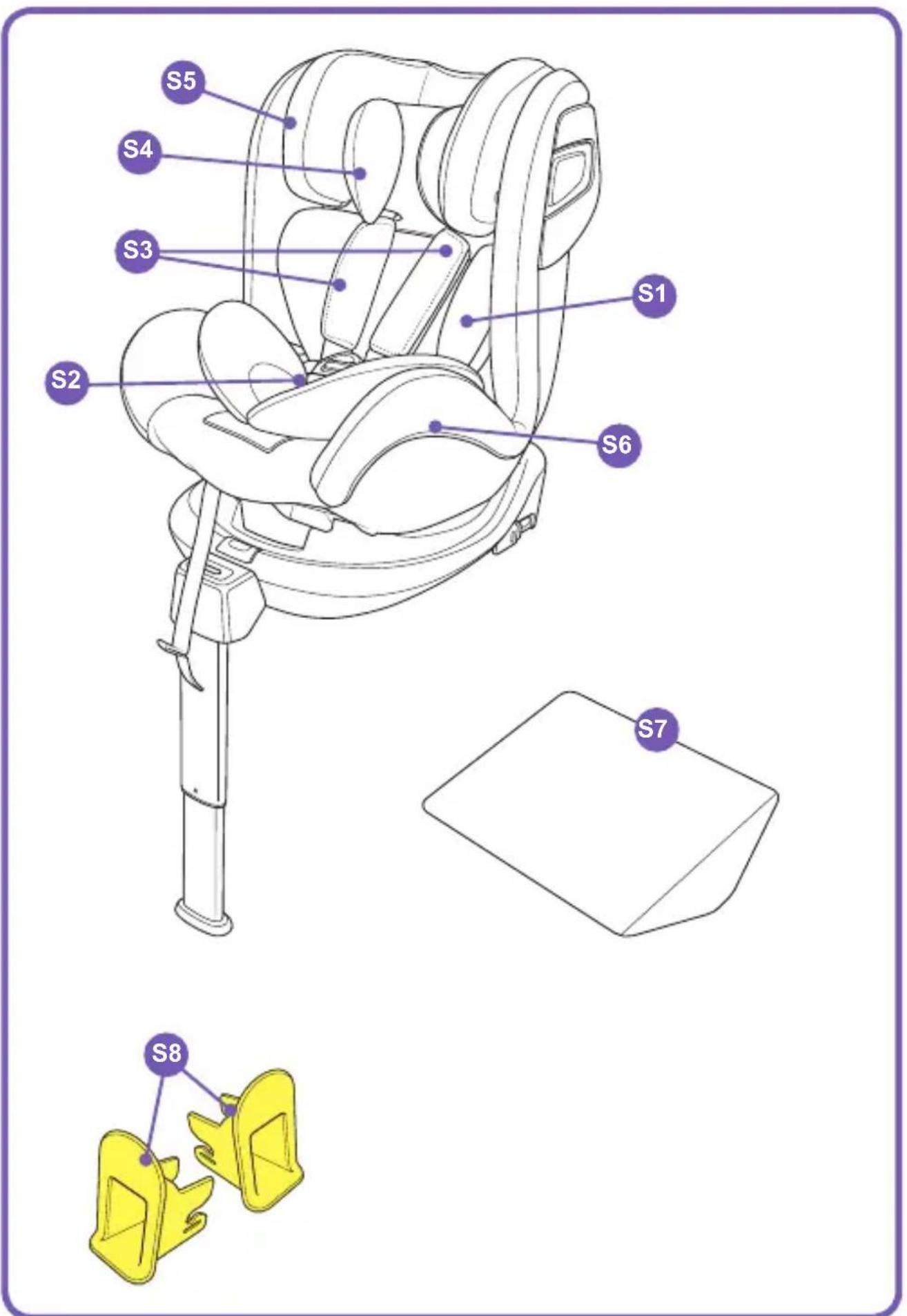

Parti di ricambio

Le parti di ricambio disponibili sono elencate qui di seguito. Per il Regno Unito e l'Irlanda è possibile ordinare tramite il nostro sito web: http://www.cosatto.com/service-centre/spares I clienti al di fuori del Regno Unito e dell'Irlanda possono contattare il distributore locale indicato su http://www.cosatto.com/stockists

In caso di ulteriore assistenza, non esitate a contattarci all'nostro indirizzo email:

[e-mail]

S1: Rivestimento della parte inferiore del sedile

S6: Coprisedile

S2: Imbottitura inguine

S7: Cuneo

S3: Cuscinetti pettorali (una coppia)

S8: guida ISOFIX (Set)

S4: Rivestimento della parte superiore del sedile

S5: Copri poggiatesta

Legenda :

	Fare riferimento all'avvertimento XX		Ripetere l'azione x volte		Tenere premuto
	Azione corretta		Freccia per azioni generali		Controllare
	Azione sbagliata		Blocco		Procedere al punto XX
	Segnale acustico		Sblocco		Ripetere l'azione nell'altro Iato

Informazioni per l'uso e il montaggio:

Si prega di fare riferimento ai diagrammi di istruzione

Posizionamento

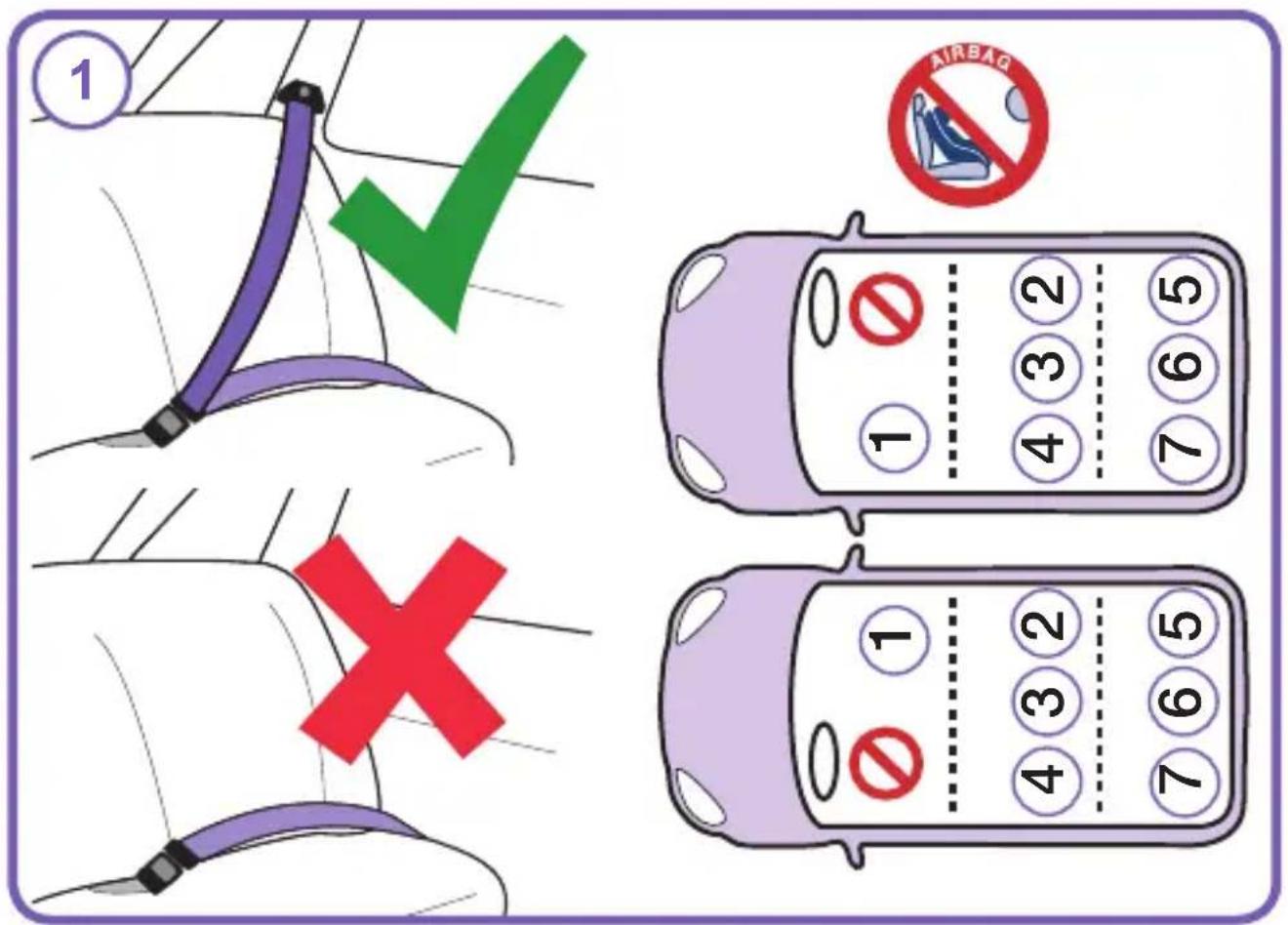

1- IMPORTANTE: Non utilizzare mai il seggiolino su un sedile con airbag attivo. Fare riferimento al libretto di istruzioni del veicolo per deattivare l'airbag.

Reclinare il poggiatesta

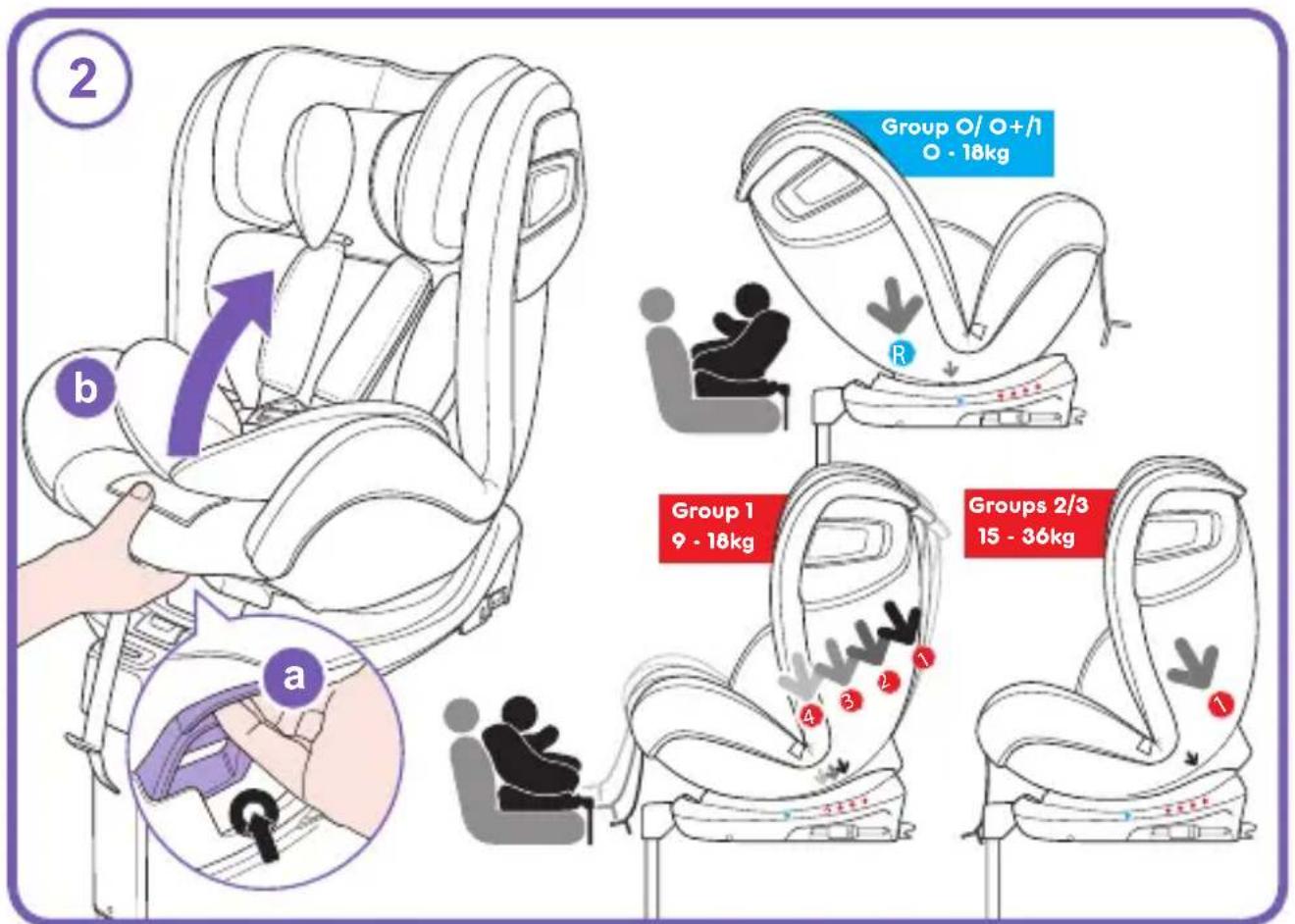

2- Adattamenti:

IMPORTANTE: Utilizzare solo le posizioni reclinabili specificate per ciascuna modalità:

Modalità rivolta all'indietro (Gruppo 0/0+/1): R Modalità rivolta in avanti (gruppo 1): 1, 2, 3, 3, 4 Modalità rivolta in avanti (Gruppo 2/3): 1

Poggiatesta

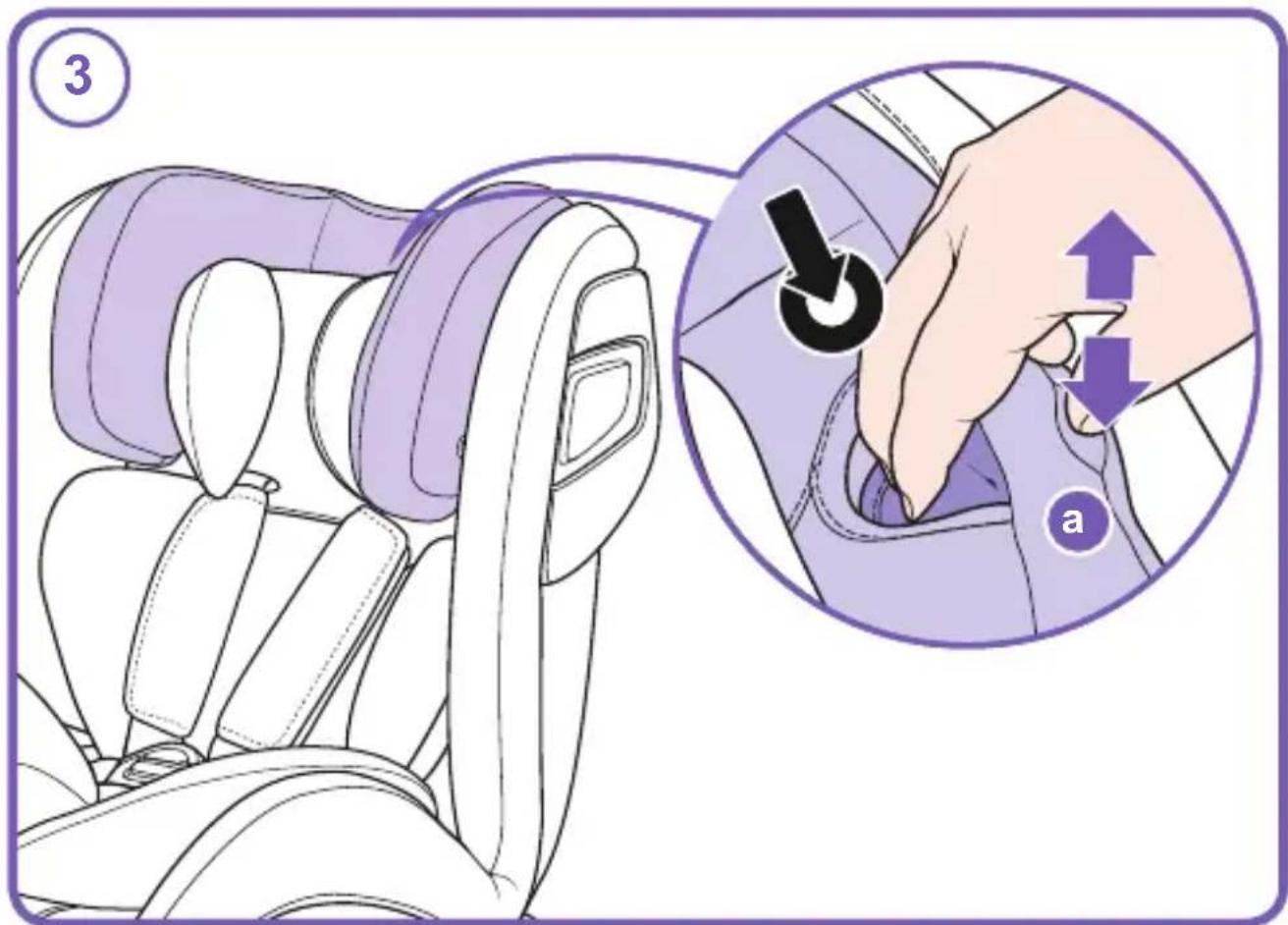

3- Adattamenti:
4- Posizione corretta del poggiatesta:

Imbracatura 5- Regolare la posizione delle cinture inguinali:

6- Allentare:

Attenzione: Tirare solo la cintura dell'imbracatura

7- Stringere:

NOTA BENE: L'imbracatura deve essere stretta al punto giusto, tanto da proteggere il vostro bambino e allo stesso tempo farlo stare comodo.

Controllare che le bretelle non siano attorcigliate.

8- Apertura:
9- Chiusura:

10- Posizione ideale delle cinghie per le spalline:

Blocco di protezione laterale antiurto

11 - Apertura:

12- Chiusura:

Il seggiolino 13- regolazione dell'orientamento del sedile:

Tirare e tenere premuta la leva di regolazione del sedile (a), quindi ruotare il sedile (b).

14- Orientamento del sedile:

B, C: Posizione rivolta lateralmente:

La posizione rivolta lateralmente consente posizionare o togliere il bambino dal seggiolino dopo l'installazione del seggiolino.

AVVERTENZA: Non viaggiare con il seggiolino in questa posizione.

D: Posizione rivolta all'indietro:

ATTENZIONE: NON UTILIZZARE RIVOLTO IN AVANTI PRIMA CHE IL PESO DEL BAMBINO SUPERI I 9 KG.

Se usato come seggiolino per bambini rivolto all'indietro, è adatto per il trasporto in auto di bambini dalla nascita fino al peso massimo di 18 kg.

A: Posizione rivolta in avanti:

Se usato come seggiolino per bambini rivolto in avanti, è adatto per il trasporto in auto di bambini da 9 kg fino al peso massimo di 36 kg.

Braccio ISOFIX

15- Posizionamento:

I due punti di ancoraggio inferiori ISOFIX si trovano solitamente tra la base del sedile e lo schienale (a).

Alcuni veicoli hanno l'indicatore ISOFIX vicino ai punti di ancoraggio inferiore ISOFIX (b).

16- Montare le guide ISOFIX (Opzionale):

Le guide ISOFIX possono aiutare a identificare i punti di ancoraggio ISOFIX del veicolo e facilitare l'installazione. Possono anche con tribuire a proteggere il sedile del veicolo.

17- Montaggio:

Tenere premuti i pulsanti di regolazione del braccio ISOFIX ed estendere completamente i bracci (a).

Agganciare i bracci ISOFIX (b) e assicurarsi che gli indicatori di sicurezza sui bracci ISOFIX siano verdi (c).

Spingere la base all'indietro fino a che non aderisca bene allo schienale del sedile del veicolo (d).

Per rimuovere seguire il processo inverso.

Gamba di supporto

18- Montaggio:

Aprire la gamba di supporto ISOFIX (a).

Regolare la gamba di supporto (b) fino a che non aderisca bene con il pavimento del veicolo (c) e l'indicatore del contatto della gamba di supporto sia verde (d).

Modalità rivolta all'indietro (Gruppo 0/0+/1) ((fino a 18 kg, circa 4 anni)

19- Posizionamento:

La Cosatto consiglia di utilizzare il seggiolino auto nella modalità rivolta all'indietro il più a lungo possibile.

ATTENZIONE: Non utilizzare mai il seggiolino su un sedile dotato di airbag attivo. Fare riferimento al manuale del veicolo per istruzioni su come disattivare l'airbag.

Opzione ISOFIX (in dotazione con punti di ancoraggio inferiori ISOFIX e gamba di supporto) (Gruppo 0/1) (0-18 kg):

20- Montaggio:

Convertire l'unità seduta in un orientamento rivolto all'indietro (fare riferimento al punto 13).

Riportare lo schienale in posizione R (fare riferimento al punto 1) (a).

Posizionare il seggiolino sul sedile, rivolta all'indietro.

Fissare i bracci ISOFIX ai punti di ancoraggio (fare riferimento ai punti 14 - 16).

Attiva la gamba di supporto (fare riferimento al punto 18).

Per rimuovere seguire il processo inverso.

Cinghie solo con gamba di supporto (Gruppo 0+) (0-13 kg):

Montaggio:

21- Convertire l'unità seduta in un orientamento rivolto all'indietro (fare riferimento al punto 13).

Riportare lo schienale in posizione R (fare riferimento al punto 1).

Posizionare il seggiolino sul sedile, rivolta all'indietro.

Aprire l'imbracatura (si veda il punto 8) e sollevare la fodera inferiore del sedile (a).

Tirare la cintura di sicurezza del veicolo sopra il seggiolino (b) e allacciare la fibbia della cintura (c).

La cintura subaddominale del veicolo deve essere posizionata sotto la cintura in vita (d).

Tirare la cintura di sicurezza del veicolo (e).

Tirare la cintura diagonale del veicolo sopra lo schienale del seggiolino (f).

Cuneo 23

22- Assicurarsi che la cintura diagonale sia ben tesa (a & b).

Montata correttamente, la cintura del veicolo dovrebbe coprire i contrassegni della guida della cintura sulla copertura del seggiolino (c & d).

ATTENZIONE: La posizione dell'ancoraggio delle cinture può influenzare la stabilità del seggiolino. In caso di incidente potrebbe impedire al seggiolino di proteggere il tuo bambino nel miglior modo possibile. Una volta assicurata la cintura di sicurezza, se la fibbia si trova in posizione X, provare a sistemar il seggiolino su un altro sedile.

Attiva la gamba di supporto (fare riferimento al punto 18).

Per rimuovere seguire il processo inverso.

Quando il bambino pesa meno di 9 kg, è necessario utilizzare il seggiolino per bambini CON le fodere e il cuneo.

Modalità rivolta in avanti (gruppo 1) (dai 9 ai 18 kg, circa dai 9 mesi ai 4 anni):

24- Posizionamento:

ATTENZIONE: NON UTILIZZARE RIVOLTO IN AVANTI PRIMA CHE IL PESO DEL BAMBINO SUPERI I 9 KG.

Opzione ISOFIX (in dotazione con punti di ancoraggio inferiori ISOFIX e gamba di supporto):

25- Montaggio:

Convertire l'unità seduta in un orientamento rivolto in avanti (fare riferimento al punto 13).

Riportare lo schienale in posizione 1, 2, 3 o 4 (fare riferimento al punto 1).

Posizionare il seggiolino sul sedile, rivolto in avanti (a).

Fissare i bracci ISOFIX ai punti di ancoraggio (fare riferimento ai punti 14 - 16) (b).

Attiva la gamba di supporto (fare riferimento al punto 18).

Per rimuovere seguire il processo inverso.

Cinghie solo con gamba di supporto:

Montaggio:

26- Convertire l'unità seduta in un orientamento rivolto in avanti (fare riferimento al punto 13).

Riportare lo schienale in posizione 1, 2, 3 o 4 (fare riferimento al punto 1).

Posizionare il seggiolino sul sedile, rivolto in avanti.

Far passare la cintura di sicurezza del veicolo tra l'imbracatura e lo schienale (a), dietro le fodere del sedile. Inserire la fibbia della cintura del veicolo (b).

27- Tirare la cintura di sicurezza del veicolo (a).

Montare la cintura diagonale del veicolo tra il poggiatesta e lo schienale (b).

Montata correttamente, la cintura del veicolo dovrebbe coprire i contrassegni della guida della cintura sulla copertura del seggiolino (c & d).

ATTENZIONE: La posizione dell'ancoraggio delle cinture può influenzare la stabilità del seggiolino. In caso di incidente potrebbe impedire al seggiolino di proteggere il tuo bambino nel miglior modo possibile. Una volta assicurata la cintura di sicurezza, se la fibbia si trova in posizione X, provare a sistemar il seggiolino su un altro sedile.

Attiva la gamba di supporto (fare riferimento al punto 18).

Per rimuovere seguire il processo inverso.

Modalità rivolta in avanti (Gruppo 2/3) (da 15 a 36 kg, circa 4-12 anni):

Prima di iniziare:

28- Aprire la porta posteriore dello scomparto (a).

Staccare il cuscinetto addominale e i connettori delle cinghie sulle spalle (b,c) poi sfilarle dal sedile (d).

Rimuovere il connettore del cuscinetto toracico (e).

29- Aprire l'imbragatura (fare riferimento allo step 8).

Rimuovere i cuscinetti toracici (a), le clip delle fibbie (b), le fodere (se del caso, c) e la fibbia (d).

30- Sganciare il tessuto dai ganci (a) e dai lati (b) del sedile.

Søllevare la parte anteriore del rivestimento del sedile (c).

31- Conservare le clip delle fibbie (a), la fibbia (b), il connettore del

pettorale (c) e il connettore dell'imbracatura (b) all'interno del telaio del sedile come illustrato.

Conservare i cuscinetti toracici, le imbottiture del cavallo e le fodere per un uso futuro.

Chiudere lo sportello del vano posteriore e rimontare la copertura del sedile.

32- Posizionamento:

ATTENZIONE: NON UTILIZZARE RIVOLTO IN AVANTI PRIMA CHE IL PESO DEL BAMBINO SUPERI I 9 KG.

Convertire l'unità seduta in un orientamento rivolto in avanti (fare riferimento al punto 13).

Riportare lo schienale in posizione 1 (fare riferimento al punto 1).

Posizionare il seggiolino sul sedile, rivolto in avanti.

Posizionare il bambino sul seggiolino.

Estrarre la cinghia del veicolo fuori e intorno al bambino (a) e fissare la fibbia (b).

Far passare la cintura diagonale del veicolo attraverso la guida diagonale del poggiatesta (c).

Tenere ben tesa la cintura (d & e).

Montata correttamente, la cintura del veicolo dovrebbe coprire i contrassegni della guida della cintura sulla copertura del seggiolino (f).

ATTENZIONE: La posizione dell'ancoraggio delle cinture può influenzare la stabilità del seggiolino. In caso di incidente potrebbe impedire al seggiolino di proteggere il tuo bambino nel miglior modo possibile. Una volta assicurata la cintura di sicurezza, se la fibbia si trova in posizione X, provare a sistemar il seggiolino su un altro sedile.

Per rimuovere seguire il processo inverso.

Cinghie solo con bracci ISOFIX:

34- Montaggio:

Convertire l'unità seduta in un orientamento rivolto in avanti (fare riferimento al punto 13).

Fissare i bracci ISOFIX ai punti di ancoraggio (fare riferimento ai punti 14 - 16) (a).

Fissare il bambino con la cintura del veicolo (fare riferimento al punto 33) (b).

Componenti 35-

Rimozione:

Se presenti, rimuovere le imbottiture toraciche, le fodere dei sedili, la fibbia e l'imbottitura del cavallo (fare riferimento ai punti 28 - 30).

Rilasciare gli anelli elastici su entrambi i lati del poggiatesta (a). Rimuovere la fodera del pogiatesta (b).

Sganciare il tessuto dai ganci (c) e dai lati (d) del sedile.

Rimuovere la fodera del seggiolino (e).

Per rimontare le parti, seguire le istruzioni al contrario.

P1 P2 P3 P4 P5 P7 P8 P9 P10 P11 P12 P6

S5 S4 S3 S2 S1 S6 S7 S8

1 AIRBAG ① ✓ ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟ ㉟ ㉟ ㉟

Group O/ O+/1 O - 18kg R b a 4 3 2 1 Groups 2/3 15 - 36kg
