MANUALE UTENTE WMW47HMX WHIRLPOOL
Per ricevere un'assistenza più completa, registrare il prodotto su www.whirlpool.eu/register
Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni di sicurezza.
SCANSIONARE IL CODICE QR SUL PROPRIO APPARECCHIO PER OTTENERE MAGGIORI INFORMAZIONI

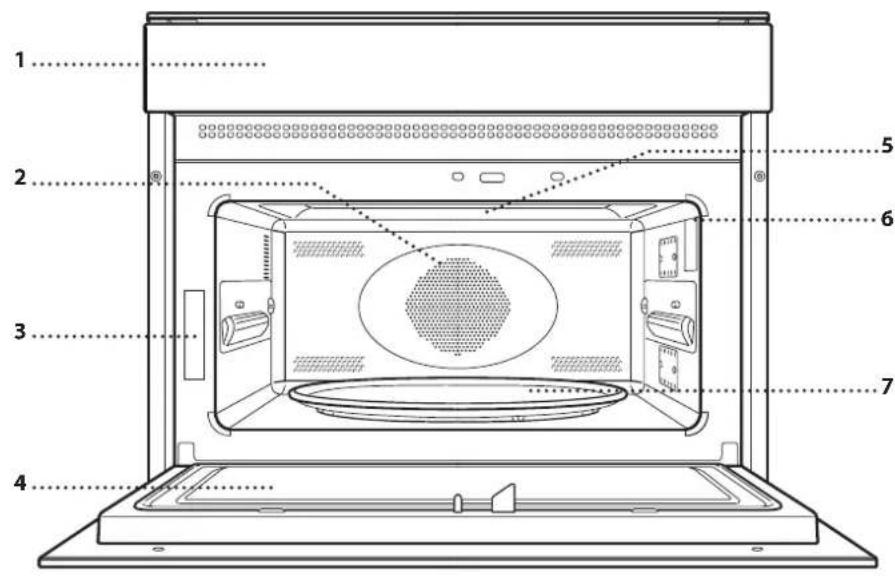

DESCRIZIONE DEL PRODOTTO
- Pannello dei comandi
- Resistenza circolare (non visibile)
- Targhetta matricola (da non rimuovere) 4. Porta
- Resistenza superiore / grill
- Luce
- Piatto rotante

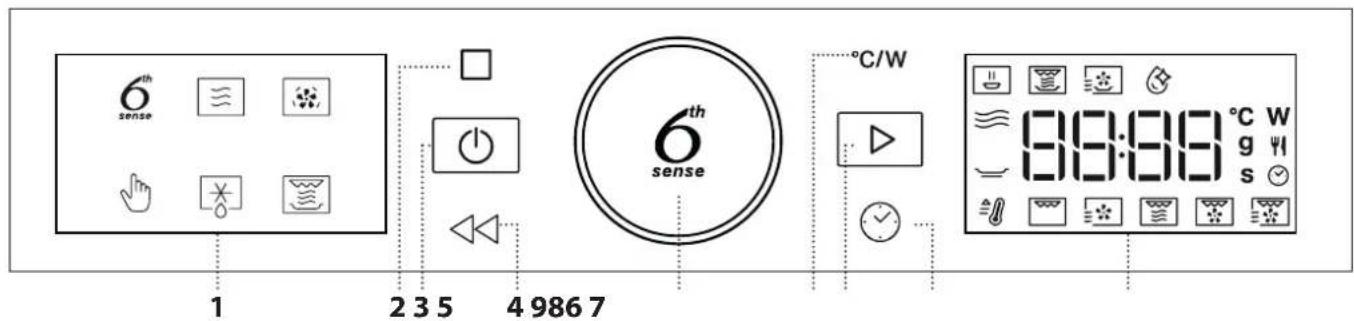

PANNELLO COMANDI
1. DISPLAY SINISTRA
2. PAUSA
Per sospendere il processo di cottura
3. ON/OFF
Per accendere e spegnere il forno o terminare in qualunque momento una funzione attiva.
4. INDIETRO
Per tornare alla schermata precedente.
5. MANOPOLA GIREVOLE / TASTO 6th SENSE
Ruotando la manopola è possibile spostarsi tra le funzioni e regolare i parametri di cottura. Premere il tasto 6th SENSE per selezionare, impostare, visualizzare e confermare le funzioni o i parametri e per avviare i programmi di cottura.
6. POTENZA
Per regolare la temperatura, la potenza del grill o l'intensità delle microonde.
7. AVVIO
Per avviare le funzioni e confermare i valori impostati.
8. TEMPO
Per impostare l'ora e per regolare il tempo di cottura.
9. DISPLAY DESTRA
ACCESSORI
In commercio sono disponibili diversi accessori. Prima di acquistarli, accertarsi che siano idonei alla cottura a microonde e al forno.
Contenitori metallici per cibi o bevande non vanno mai usati durante una cottura a microonde. Verificare che alimenti e accessori non tocchino le pareti interne del forno.
Prima di avviare il forno, assicurarsi sempre che
il piatto rotante possa ruotare liberamente. Fare attenzione a non spostare il piatto rotante dalla sua sede quando si inseriscono o rimuovono altri accessori.
Gli accessori durante la funzione microonde possono subire un aumento di temperatura. Si raccomanda di utilizzare una protezione per maneggiare gli accessori al termine del ciclo.
PIATTO ROTANTE
Appoggiato sull'apposito supporto, il piatto rotante in vetro può essere utilizzato in tutte le modalità di cottura.
Il piatto rotante va sempre usato per altri contenitori o accessori di forma rettangolare.
SUPPORTO PER PIATTO ROTANTE
Utilizzare il supporto soltanto per il piatto rotante in vetro.
Non appoggiare altri accessori sul supporto.
PIATTO CRISP
Da utilizzare solo con le funzioni designate.
Il piatto Crisp deve essere sempre posizionato al centro del piatto rotante in vetro o della griglia e deve essere preriscaldato quando è
vuoto, utilizzando la funzione speciale solo a questo scopo. Disporre gli alimenti direttamente sul piatto Crisp.
IMPUGNATURA PER PIATTO CRISP
Utile per rimuovere il piatto Crisp caldo dal forno.
GRIGLIA
Permette di avvicinare le pietanze al grill per ottenere una perfetta doratura e una circolazione ottimale dell'aria.
Deve essere utilizzata come base per il piatto crisp in alcune funzioni
"Crisp Fry". Appoggiare la griglia sul piatto rotante, evitando che venga a contatto con altre superfici.
TEGLIA RETTANGOLARE
Usare la teglia da forno solo per le funzioni che prevedono la cottura ventilata; non usarla mai in combinazione con le microonde. Inserirla orizzontalmente,
appoggiandola sopra l'apposita guida nella cavità.
Nota: non è necessario togliere il piatto rotante e il suo supporto durante l'utilizzo della teglia rettangolare.
Il numero e il tipo di accessori possono variare a seconda del modello acquistato.
Gli altri accessori non in dotazione possono essere acquistati separatamente presso il Servizio Assistenza Tecnica.
FUNZIONI 6th SENSE
Con le funzioni 6th Sense è sufficiente selezionare il tipo e il peso o la quantità degli alimenti per ottenere un risultato ottimale. Il forno calcolerà automaticamente i valori ideali, adattandosi continuamente alla cottura in corso. Per utilizzare al meglio questa funzione si raccomanda di seguire le indicazioni della tabella di cottura.
Per riscaldare cibi pronti, sia surgelati che a temperatura ambiente. Il forno calcolerà automaticamente i valori necessari per ottenere i migliori risultati possibili nel minor tempo. Disporre il cibo su un piatto piano resistente al calore e alle microonde.
CATEGORIA ALIMENTO PESO
| 1 Piatto pronto 250 - 800 g | |
| 2* Lasagna surgelata 400 g - 1 kg | |
| 3* Porzioni surgelate 250 - 800 g | |
| 4 Latte/Acqua 100 - 500 g | |
| 5 Zuppa 200 - 800 g | |
6th SENSE CRISP
Per riscaldare e cuocere rapidamente alimenti surgelati, creando una superficie dorata e croccante. Usare la funzione solo in combinazione con il piatto Crisp in dotazione. Quando richiesto, girare gli alimenti.
CATEGORIA ALIMENTO PESO
| 1 Pollo a pezzi 400 g - 1,2 kg |
| 2* Hamburger | 100 - 500 g | |
| 3* Bocconcini | di pollo 100 - 500 g | |
| 4* Pizza 350 | 600 g | |
| 5* | Bastoncini di pesce impanati | 100 - 500 g |
Accessori necessari: piatto Crisp, impugnatura per piatto Crisp.
6th SENSE CRISP FRY
Questa funzione sana ed esclusiva unisce la qualità della funzione Crisp con le proprietà della circolazione d'aria tiepida. Il risultato è una frittura croccante e saporita, ottenuta con una quantità d'olio sensibilmente inferiore rispetto a quella richiesta con i metodi di cottura tradizionali o, in alcune ricette, addirittura senza olio. È possibile friggere molti tipi di piatti pronti, freschi o surgelati.
CATEGORIA ALIMENTO PESO
| 1* Patate fritte 100 - 500 g |
| 2* Fish and Chips 100 - 500 g |
| 3 Filletto di pollo impanato 100 - 500 g |
| 4 Peperoni a fette 100 - 500 g |
| 5* Frutti di mare fritti 100 - 500 g |
Accessori necessari: piatto Crisp, griglia, impugnatura per piatto Crisp.
AUTO PULIZIA MW
L'azione del vapore rilasciato durante questo speciale ciclo di pulizia permette di rimuovere facilmente sporco e residui di cibo. Versare una tazza di acqua potabile nel contenitore per microonde e avviare la funzione.
MICROONDE
Utilizzare la funzione microonde solo con alimenti o bevande all'interno, per preservare la corretta funzionalità del prodotto.
| POTENZA (W) | CONSIGLIATA PER |
| 900 | Riscaldamento rapido di bevande o altri alimenti ad alto contento di acqua. |
| 750 | Cottura di verdure. |
| 650 | Cottura di carne e pesce. |
| 500 | Cottura di sughi di carne, salse con formaggio o uova. Finitura di sformati di carne o paste alorno.. |
| 350 | Cotture lente e delicate. Per fondere burro o cioccolata. |
| 160 | Scongelare alimenti surgelati o ammonidire burro e formaggi. |
| 90 | Per ammonidire i gelati. |
| AZIONE | ALIMENTI | POTENZA(W) | DURATA(MIN.) |
| Riscaldamento | 2 tazze | 900 | 1 - 2 |
| Riscaldamento | Pure di patate 1kg | 900 | 10 - 12 |
| Scongelare | Carne macinata 500g | 160 | 15 - 16 |
| Cottura | Sponge cake(Pan di spagna) | 750 | 7 - 8 |
| Cottura | Crema all'uovo | 500 | 13 - 16 |
| Cottura | Polpettone | 750 | 17 - 20 |
TERMOVENTILATO
Per cuocere le pietanze con risultati analoghi a quelli di un forno statico. Per la cottura di alcuni alimenti è possibile usare la teglia o utilizzare recipienti adatti alla cottura in forno. Per ottenere risultati ottimali, questa funzione prevede una fase di preriscaldamento: attendere la fine del preriscaldamento per inserire gli alimenti.
| ALIMENTI TEMP. (°C) | | DURATA
(MIN.) |
| Cupcake / Tortine | 160 | 20 - 30 |
| Biscotti | 160 - 170 | 20 - 30 |
Accessori consigliati: Teglia rettangolare / Griglia
Per preriscaldare rapidamente il forno prima di un ciclo di cottura. Attendere il termine della funzione prima di inserire gli alimenti nel forno. Alla fine del preriscaldamento, il forno selezionerà automaticamente la funzione "Termoventilato".
GRILL
Per dorare, grigliare o gratinare le pietanze. Si consiglia di girare gli alimenti durante la cottura.
| ALIMENTI | POTENZA
GRILL | DURATA
(MIN.) |
| Pane tostato Alto 5-6* | | |
| Gamberetti Medio 18-22 | | |
*Per le fette di pane spesse, preriscaldare il microonde vuoto con grill alto per 3 minuti.
Accessori consigliati: Griglia
VENTILATO + MICR.
Per preparare pietanze al forno in breve tempo.
Si consiglia di utilizzare la griglia per ottimizzare la circolazione dell'aria.
| ALIMENTO POTENZA (W) TEMP. (°C) | DURATA(MIN.) |
| Roasts(Arrostò) | 350 170 35 - 40 | |
| Pasticcio di carne | 160 180 25 - 35 | |
Accessori necessari: griglia
GRILL + MICROONDE
Per cuocere e gratinare rapidamente le pietanze
combinando le microonde con il grill.
| ALIMENTO POTENZA (W) | POTENZA GRILL | DURATA (MIN.) |
| Gratin di patate | 650 Medio 20 - 22 | | |
| Patate al cartoccio | 650 Alto 10 - 12 | | |
Accessori consigliati: Griglia
TURBO GRILL
Permette di ottenere risultati perfetti
combinando l'azione del grill e del forno ventilato. Si consiglia di girare gli alimenti durante la cottura.
| ALIMENTO | POTENZA GRILL | DURATA (MIN.) |
| Kebab di pollo | Alto | 25 - 35 |
Accessori consigliati: Griglia
TURBOGRILL + MICROONDE
Indicata per cuocere e dorare velocemente gli alimenti combinando l'azione delle microonde, del grill e del forno ventilato.
| ALIMENTO | POTENZA (W) | POTENZA GRILL | DURATA (MIN.) |
| Cannelloni surgelati | 650 | Alto | 25 - 35 |
| Costolette di maiale | 350 | Alto | 30 - 40 |
Accessori consigliati: Griglia
SCONGELAMENTO
Per scongelare rapidamente diverse categorie di alimenti specificandone solamente il peso. Per un risultato ottimale, disporre sempre gli alimenti sul piatto rotante in vetro.
SCONGELAMENTO PANE CON CRISP
Questa esclusiva funzione Whirlpool è studiata in modo specifico per lo scongelamento del pane.
L'unione tra la funzione di scongelamento e la tecnologia Crisp consente di ottenere un pane freschissimo, come appena sfornato. Questa funzione è ideale per scongelare velocemente panini, baguette e croissant surgelati. Questa funzione richiede l'uso del piatto crisp.
| CATEGORIES | ALIMENTO | PESO |
| 1* | Scongelamento programmato | - |
| 2* | Carne | 100 g - 2 kg |
| 3* | Pollame | 100 g - 3 kg |
| 4* | Pesce | 100 g - 2 kg |
| 5* | Scongelamento pane con crisp | 50 - 800 g |
CRISP
Per ottenere una doratura perfetta sia sulla superficie superiore che su quella inferiore del cibo. Questa funzione deve essere usata solo con lo speciale piatto Crisp.
| ALIMENTO | DURATA(MIN.) |
| Torte lievitate | 7 - 8 |
| Hamburger | 8 - 10* |
- Girare il cibo a metà cottura.
Accessori necessari: piatto Crisp, impugnatura per piatto Crisp
PRIMO UTILIZZO
1. IMPOSTARE L'ORA
Alla prima accensione è necessario impostare l'ora.
Sul display lampeggiano le due cifre relative alle ore: ruotare la manopola per impostare l'ora desiderata e premere ⑥ per confermare.
Sul display lampeggiano le due cifre relative ai minuti. Ruotare la manopola per impostare i minuti e premere ⑥ per confermare.
Nota: per modificare successivamente l'ora, a forno spento tenere premuto per almeno 1 secondo e ripetere le operazioni sopra descritte. Dopo una prolungata interruzione di corrente potrebbe essere necessario impostare nuovamente l'ora.
2. RISCALDAMENTO DEL FORNO
Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere gli odori. Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno a 200°C per circa un'ora, idealmente utilizzando una funzione con circolazione d'aria (ad esempio, "Termoventilato"). Seguire le istruzioni per impostare correttamente la funzione.
Odori e fumo sono normali quando il forno viene utilizzato per le prime volte o quando è molto sporco. Nota: si consiglia di arieggiare il locale dopo il primo utilizzo dell'apparecchio.
USO QUOTIDIANO
1. SELEZIONARE UNA FUNZIONE
Quando il forno è spento, è visualizzato solo l'orologio. Tenere premuto per accendere il forno. Ruotare la manopola per visualizzare sul display sinistro le funzioni principali disponibili. La funzione attualmente in selezione lampeggia e smette di lampeggiare dopo la pressione della manopola (ovvero dopo la relativa selezione). E premere per confermare.
Dove presente, per selezionare una sottofunzione, dopo aver selezionato la funzione principale, premere @ per confermare e accedere al menu delle funzioni.
Ruotare la manopola per selezionare le sottofunzioni disponibili sul display di destra e premere ⑥ per confermare. La sottofunzione selezionata lampeggerà fino alla relativa conferma.
2. SELEZIONARE UNA FUNZIONE
3. FUNZIONI AUTOMATICHE / JET DEFROST
CATEGORIA DI ALIMENTO
Dopo aver selezionato una funzione automatica, occorre selezionare la categoria di alimenti appropriata.
Quando l'icona lampeggia, ruotare la manopola per selezionare la categoria desiderata e premere ⑥ per confermare. Le categorie sono indicate sugli adesivi applicati sul telaio interno della porta.
PESO
Per ottenere risultati ottimali con le funzioni automatiche (e Jet Defrost), è necessario inserire il peso degli alimenti scegliendo tra le impostazioni predefinite: il forno calcolerà la durata ideale della funzione per la categoria di alimenti selezionata.
Quando sul display compaiono le impostazioni predefinite e l'icona lampeggia, ruotare la manopola per impostare il peso e premere ⑥ per confermare.
FUNZIONI MANUALI
Dopo aver selezionato la funzione desiderata è possibile modificarne le impostazioni. Il display mostra in sequenza le impostazioni che è possibile modificare.
POTENZA MICROONDE/TEMPERATURA
Quando l'icona lampeggia sul display, ruotare la manopola per regolare il livello di potenza, quindi premere ⑥ per confermare e procedere con le impostazioni seguenti (se possibile).
Nota: dopo aver attivato la funzione, la potenza può essere modificata premendo ° / per accedere al menu delle impostazioni e ruotando la manopola per modificare il valore impostato.
POTENZA GRILL
Sono disponibili tre livelli di potenza per il grill: 1 (basso), 2 (medio), 3 (alto). Il valore predefinito è visualizzato tra due icone "--" lampeggianti.
Ruotare la manopola per selezionare la potenza del grill desiderata, quindi premere ⑥ per confermare.
DURATA
Quando l'icona lampeggia sul display, utilizzare la manopola per impostare la durata desiderata, quindi premere ⑥ per confermare.
È possibile non impostare la durata per gestire manualmente la cottura: premere per confermare e avviare la funzione.
Nota: dopo l'avvio del forno, il tempo di cottura può essere modificato ruotando la manopola; ad ogni pressione di [B] il tempo di cottura aumenta di 30 secondi.
Selezionare la funzione, quindi utilizzare la manopola per impostare la temperatura richiesta e premere ② per confermare e avviare la funzione selezionata.
Un segnale acustico indicherà che il forno ha raggiunto la temperatura desiderata.
Nota: è consigliabile non sistemare il cibo nel forno prima che la funzione selezionata sia conclusa.
3. AVVIARE LA FUNZIONE
Una volta che i valori corrispondono a quelli desiderati, premere ⑦ per avviare la funzione.
Ogni pressione successiva del tasto aumenta la durata di cottura di ulteriori 30 secondi.
Nota: premendo è possibile interrompere in qualsiasi momento la funzione in corso.
.JET START
A forno spento, è possibile premere per avviare la cottura con la funzione microonde impostata alla potenza massima (900 W) per 30 secondi. Ogni ulteriore pressione del pulsante aumenterà il tempo di altri 30 secondi.
. BLOCCO DI SICUREZZA
Questa funzione si attiva automaticamente per prevenire un avvio involontario del forno.
Aprire e chiudere la porta, poi premere per avviare la funzione.
4. PAUSA
Per sospendere una funzione attiva, per esempio per mescolare o girare gli alimenti, è sufficiente aprire la porta.
Per riprendere, chiudere lo sportello e premere.
PAUSA AUTOMATICA
(MESCOLARE O GIRARE GLI ALIMENTI)
Alcune funzioni prevedono una pausa per consentire di girare o mescolare gli alimenti.
Quando il forno interrompe la cottura, aprire la porta per eseguire le operazioni indicate prima di chiuderla nuovamente e premere per riprendere la cottura.
5. TEMPO DI FINE COTTURA
Allo scadere del tempo programmato, un segnale acustico e il display indicheranno che la cottura è terminata.
Per prolungare la cottura mantenendo i valori impostati, ruotare la manopola per impostare un nuovo tempo di cottura e premere.
. RAFFREDDAMENTO
Al termine di una funzione con aria calda, il forno può eseguire una procedura di raffreddamento. Sul display viene visualizzato "Cool On". Alla fine del ciclo di raffreddamento, il forno si spegne automaticamente.
Nota: la procedura di raffreddamento può essere interrotta aprendo lo sportello e, all'occorrenza, può essere riattivata richiudendo lo sportello.
. BLOCCO DEI TASTI
Per bloccare i tasti, tenere premuto il tasto per almeno 5 secondi.
Per disattivare, ripetere la stessa procedura.
Nota: il blocco a chiave può essere attivato anche durante la cottura.
Per ragioni di sicurezza, il forno può essere spento in qualsiasi momento premendo a lungo
PULIZIA E MANUTENZIONE
Attendere che l'apparecchio si sia raffreddato prima di eseguire qualsiasi operazione di pulizia o manutenzione.
Non utilizzare pulitori a vapore.
Non utilizzare lana metallica, pagliette abrasive o detergenti abrasivi/corrosivi, perché potrebbero danneggiare le superfici dell'apparecchio.
SUPERFICI INTERNE ED ESTERNE
- Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno.
- Pulire i vetri della porta con detergenti liquidi specifici.
- A intervalli regolari o in caso di traboccamenti, togliere il piatto rotante e il suo supporto per pulire la base del forno, rimuovendo tutti i residui di cibo.
- Il grill non necessita di alcuna pulizia perché il calore intenso brucia direttamente lo sporco. Attivare la funzione a intervalli regolari.
- Attivare la funzione "MW Self Clean" per una pulizia ottimale delle superfici interne.
ACCESSORI
È possibile lavare in lavastoviglie tutti gli accessori ad eccezione del piatto Crisp.
Il piatto Crisp deve essere pulito con acqua e un detergente neutro. Per lo sporco più tenace, strofinare delicatamente con un panno. Far raffreddare il piatto Crisp prima di lavarlo.
RISOLUZIONE DEI PROBLEMI
| Problema Possibile causa Soluzione | |
| Il fornò non si accende. | Interruzione di corrente elettrica.
Disconnessione dalla rete principale. | Verificare che ci sia tensione in rete e che il fornò sua collegato all'alimentazione elettrica. Spagnere e riaccendere il fornò e verificare se l'inconveniente persistsente. |
| Il fornò fa rumoreanche se spento. | Ventola di raffreddamento attiva. | Aprire la porta o premere ☎ |
| Il display在哪 la lettera "F" seguita da una lettera o un numero. | Guasto software. Contattare il Servizio Assistenza di zona e comunicare la lettera o il numero che segue la lettera "F". |
| Il fornò non si riscalda. | Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il fornò non viene riscaldato. | Per uscire alla modalità DEMO, eseguire questa procedura: premere °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W, °C/W |
Utilizzare il codice QR sul proprio apparecchio - Visitare il sito web docs.whirlpool.eu/docs - Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
