MANUALE UTENTE Expression Pedal HeadRush

Guida per l'uso (Italiano)

Contenuti della confezione

HeadRush Expression Pedal

Chiave Esagonale da 6 mm

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina headrushfx.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina headrushfx.com/support.

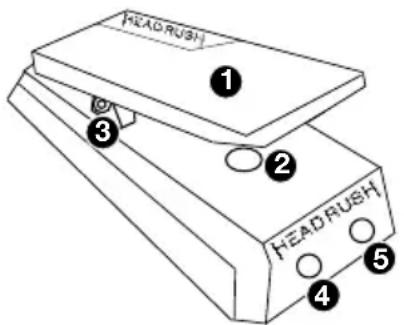

Caratteristiche

1. Pedale: Posizionare il piede sul pedale e spostare la punta del piede da posizione rialzata a posizione abbassata (e viceversa) per regolare i parametri sul dispositivo collegato.
2. Interruttore a punta: Spingere verso il basso la punta del pedale quando si trova in posizione abbassata per attivare la funzione dell'interruttore.
3. Vite di regolazione della tensione: Questa vite consente di regolare “l'azione” del pedale in base al proprio stile utilizzando la chiave esagonale da 6 mm inclusa. Se si desidera un movimento più stretto o pesante del pedale, girare la vite in senso orario. Se si desidera un movimento del pedale più morbido o più leggero, ruotare la vite in senso antiorario.

HEAD RUSH ① ② ③ ④ ⑤ HEAD RUSH

Importante: Solo per regolazione fine. Non ruotare il bullone più di 1/2 giro in entrambe le direzioni.

1. Uscita del pedale di espressione: (1/4"/6,35 mm, TRS): Collegare questa uscita all'ingresso del pedale di espressione del dispositivo utilizzando un cavo TRS standard da 1/4" (6,35 mm). Fare riferimento allo schema seguente per un esempio di connettore TRS.

2. Uscita dell'interruttore a punta: (1/4"/6,35 mm, TS): Collegare questa uscita all'ingresso dell'interruttore a punta del dispositivo utilizzando un cavo TS standard da 1/4" (6,35 mm). Fare riferimento allo schema seguente per un esempio di connettore TS.

TS – Interruttore a Punta

TRS – Pedale di Espessione

Funzionamento

Configurazione HeadRush Pedalboard

Quando si è connessi a HeadRush Pedalboard, è possibile utilizzare HeadRush Expression Pedal per controllare il/i paramentro/i assegnati al Banco B di un impianto. Per ulteriori informazioni sull'assegnazione dei parametri dall'impianto al HeadRush Expression Pedal, si prega di consultare la Guida per l'utente di HeadRush Pedalboard disponibile sul sito headrushfx.com.

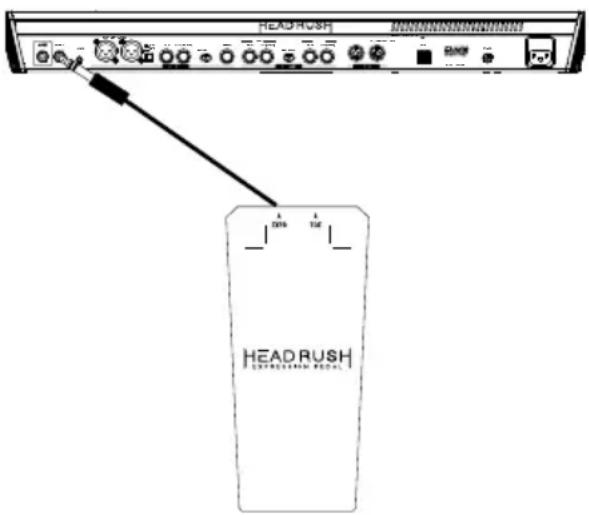

Per impostare HeadRush Expression Pedal con HeadRush Pedalboard:

1. Connettere l'uscita Expression di HeadRush Expression Pedal all'ingresso EXPR 2 di HeadRush Pedalboard utilizzando un cavo TRS standard da 1/4" (6,35 mm).
2. Sull'HeadRush Pedalboard, toccare l'icona ... in alto a destra sullo schermo e quindi toccare Global Settings per accedere al menu Global Settings.
3. Nel menu Global Settings andare a pagina 3 selezionando il numero 3 nella parte inferiore del menu Global Settings.
4. A pagina 3 del menu Global Settings, girare External Pedal della Pedal Configuration da Off a On.
   HeadRush Expression Pedal controllerà ora i parametri assegnati al Banco B di un impianto.

HEAD RUSH HEAD RUSH EXTENSION REDUCT HEAD RUSH EXTENSION REDUCT

Nota bene: La funzione di interruttore a pedale incorporata nel HeadRush Expression Pedal's non è supportata dalla HeadRush Pedalboard. Se si utilizza la modalità Classica per il pedale di espressione di un impianto, l'interruttore a punta interno di HeadRush Pedalboard attiverà o disattiverà il/i parametro/i assegnati solo al Banco A. Se si utilizza la modalità Avanzata per il pedale di espressione di un impianto, l'interruttore a punta interno di HeadRush Pedalboard's verrà disattivato completamente.

Configurazione HeadRush Gigboard

Quando si è connessi a HeadRush Gigboard, è possibile utilizzare HeadRush Expression Pedal per controllare i parametri assegnati al Banco A e/o al Banco B di un impianto. È possibile alternare il controllo del Banco A e del Banco B su Gigboard utilizzando la funzione di interruttore a punta su HeadRush Expression Pedal. Per ulteriori informazioni sull'assegnazione dei parametri dall'impianto a HeadRush Expression Pedal, si prega di consultare la Guida per l'utente di HeadRush Pedalboard disponibile al sito headrushfx.com.

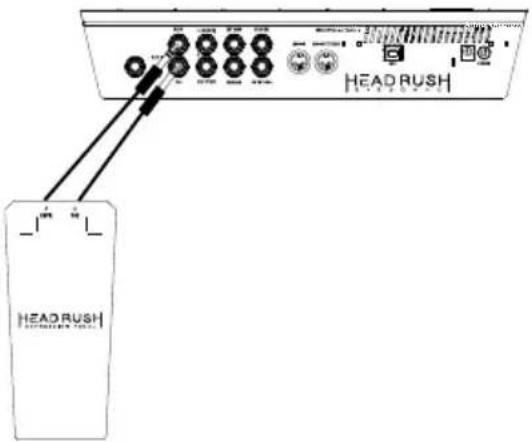

Per impostare HeadRush Expression Pedal con HeadRush Gigboard:

1. Connettere l'uscita Expression di HeadRush Expression Pedal all'ingresso EXPR utilizzando un cavo TRS standard da 1/4" (6,35 mm).
2. Connettere l'uscita Toe di HeadRush Expression Pedal all'ingresso Toe utilizzando un cavo TS standard da 1/4" (6,35 mm).
3. Su HeadRush Pedalboard, toccare l'icona ... in alto a destra sullo schermo e quindi toccare Global Settings per accedere al menu Global Settings.

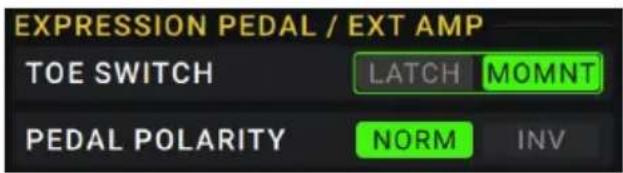

4. Nella pagina Global Settings sotto i parametri External Pedal/Ext Amp, impostare il parametro Toe Switch su MOMNT, e il parametro Pedal Polarity su NORM.
   HeadRush Expression Pedal sarà ora in grado di controllare il/i parametro/i assegnato al Banco A e/o al Banco B dell'impianto.

EXPRESSION PEDAL / EXT AMP TOE SWITCH LATCH MOMNT PEDAL POLARITY NORM INV

Configurazione HeadRush Looperboard

Quando si è connessi all' HeadRush Looperboard, è possibile utilizzare il HeadRush Expression Pedal per controllare fino a 4 parametri alla volta, inclusi i parametri FX Rack, Volume Traccia e Pan Traccia. Per ulteriori informazioni sull'assegnazione dei parametri dall'impianto al HeadRush Expression Pedal, si prega di consultare la Guida per l'utente di HeadRush Pedalboard disponibile al sito headrushfx.com.

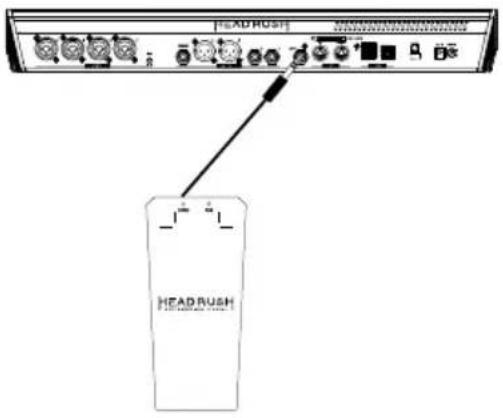

Per impostare HeadRush Expression Pedal con HeadRush Looperboard:

Connettere l'uscita Expression del HeadRush Expression Pedal all'ingresso EXPR utilizzando un cavo TRS standard da 1/4" (6,35 mm). Il HeadRush Expression Pedal controllerà ora tutti i parametri assegnati per un loop.

Nota bene: La funzione di interruttore a pedale incorporata nel HeadRush Expression Pedal's non è supportata dalla HeadRush Looperboard.

HEADRUSH HEADRUSH

Configurazione con altri dispositivi

Altri dispositivi come processore di effetti per chitarra, processori di effetti vocali, tastiere, ecc. potrebbero anche essere compatibili con HeadRush Expression Pedal. Se non si è certi che il proprio dispositivo sia compatibile con HeadRush Expression Pedal, si prega di consultare il manuale del dispositivo o il produttore per verificare che le specifiche elencate alla fine di questo manuale corrispondano ai requisiti del dispositivo.

Per impostare HeadRush Expression Pedal con altri dispositivi:

1. Se il tuo dispositivo ha un ingresso per un pedale di espressione, collegare l'uscita Expression di HeadRush Expression Pedal a questo ingresso utilizzando un cavo TRS standard da 1/4" (6,35 mm).
2. Se il dispositivo ha un ingresso per un interruttore a punta, connettere Toe di HeadRush Expression Pedal a questo ingresso utilizzando un cavo TS standard da 1/4" (6,35 mm).
3. Se necessario, modificare le impostazioni sul dispositivo per abilitare le funzionalità del pedale di espressione e dell'interruttore a punta.
