BEDIENUNGSANLEITUNG Expression Pedal HeadRush

Benutzerhandbuch (Deutsch)

Lieferumfang

HeadRush Expression Pedal

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie headrushfx.com.

Für zusätzlichen Produkt-Support besuchen Sie headrushfx.com/support.

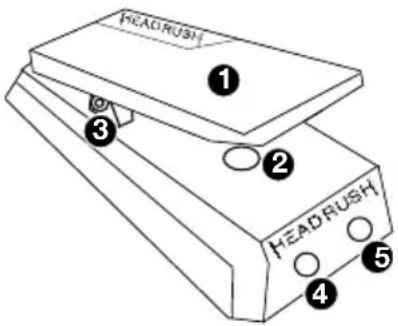

Funktionen

1. Fußpedal: Platzieren Sie Ihren Fuß auf dem Fußpedal und bewegen Sie das Pedal von der Zehenposition nach oben (und umgekehrt), um die Parameter Ihres angeschlossenen Geräts anzupassen.

2. Zehen-Schalter: Drücken Sie auf den Zehenbereich des Pedals, wenn es sich in der Zehenposition nach unten befindet, um die Zehenschalterfunktion zu aktivieren.

3. Spannungseinstellschraube: Mit dieser Schraube können Sie die „Aktion“ des Pedals mithilfe des mitgelieferten 6 mm-Inbusschlüssels an Ihren Stil anpassen. Wenn Sie eine schwerere Pedalbewegung bevorzugen, drehen Sie die Schraube im Uhrzeigersinn. Wenn Sie eine sanftere oder weichere Pedalbewegung wünschen, drehen Sie die Schraube gegen den Uhrzeigersinn.

HEADRUSH ① ② ③ ④ ⑤ HEADRUSH

Wichtig: Nur zur Feineinstellung. Drehen Sie die Schraube nicht mehr als eine halbe Umdrehung in beide Richtungen.

1. Expression Pedal-Ausgang: (1/4"/6,35 mm, TRS): Verbinden Sie diesen Ausgang mit den Expression-Pedaleingang Ihres Geräts unter Verwendung eines 1/4" (6,35 mm) Standard-TRS-Kabels. Ein Beispiel finden Sie in der folgenden Abbildung eines TRS-Anschlusses.

2. Zehenschalterausgang: (1/4"/6,35 mm, TS): Verbinden Sie diesen Ausgang mit dem Zehenschaltereingang Ihres Geräts unter Verwendung eines 1/4" (6,35 mm) Standard-TS-Kabels. Ein Beispiel finden Sie in der folgenden Abbildung eines TS-Anschlusses.

TS - Zehenschalter

TRS - Expression-Pedal

Betrieb

Einrichten des HeadRush Pedalboard

Bei Anschluss an ein HeadRush-Pedalboard können Sie mit dem HeadRush-Expression-Pedal die Parameter steuern, die der Bank B eines Rigs zugewiesen sind. Weitere Informationen zum Zuweisen von Parametern von Ihrem Rig zum HeadRush Expression Pedal finden Sie im HeadRush Pedalboard-Benutzerhandbuch unter headrushfx.com.

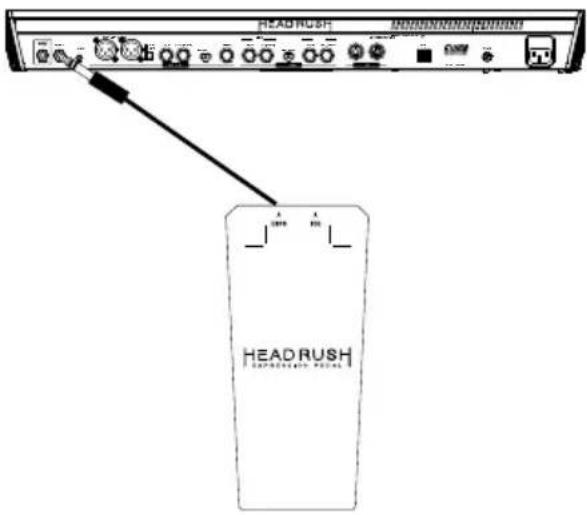

So richten Sie das HeadRush Expression-Pedal mit dem HeadRush-Pedalboard ein:

1. Verbinden Sie den Expression-Ausgang des HeadRush Expression-Pedals mit dem EXPR 2-Eingang des HeadRush-Pedalboards über ein handelsübliches 6,35 mm TRS-Kabel.
2. Tippen Sie im HeadRush-Pedalboard oben rechts auf das Symbol ... und anschließend auf Globale Einstellungen, um das Menü Globale Einstellungen aufzurufen.
3. Gehen Sie im Menü Globale Einstellungen zu Seite 3, indem Sie die 3 unten im Menü Globale Einstellungen auswählen bzw. darauf tippen.
4. Schalten Sie auf Seite 3 unter Globale Einstellungen die Pedalkonfiguration des Externe Pedals von "Aus" auf "Ein".
   Das HeadRush Expression Pedal steuert nun die Parameter, die der Bank B eines Rigs zugewiesen sind.

HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH HEADRUSH

Hinweis: Die integrierte Zehenschalterfunktion des HeadRush Expression Pedals wird vom HeadRush Pedalboard nicht unterstützt. Wenn Sie den Classic-Modus für das Expression-Pedal eines Rigs verwenden, aktiviert oder deaktiviert der interne Pedalzehenschalter des HeadRush-Pedalboards nur die Parameter, die der Bank A zugewiesen sind. Wenn Sie den Erweiterten Modus für das Expression-Pedal des Rigs verwenden, ist der interne Pedalzehenschalter des HeadRush-Pedalboards vollständig deaktiviert.

Einrichten des HeadRush Gigboard

Bei Anschluss an ein HeadRush-Gigboard können Sie mit dem HeadRush Expression Pedal die Parameter steuern, die der Bank A oder B eines Rigs zugewiesen sind. Sie können zwischen der Steuerung von Bank A und Bank B auf dem Gigboard wechseln, indem Sie die Zehenschalterfunktion am HeadRush Expression-Pedal verwenden. Weitere Informationen zum Zuweisen von Parametern von Ihrem Rig zum HeadRush Expression Pedal finden Sie im Gigboard-Benutzerhandbuch unter headrushfx.com.

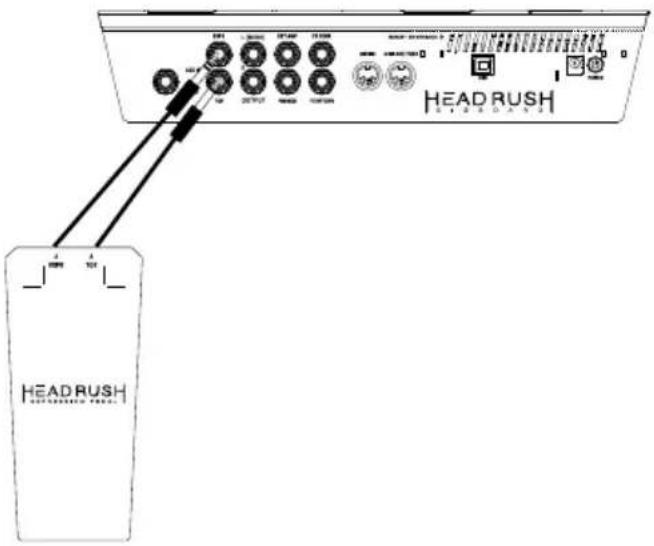

So richten Sie das HeadRush Expression-Pedal mit dem HeadRush-Gigboard ein:

1. Verbinden Sie den Expression-Ausgang des HeadRush Expression-Pedals mit dem EXPR-Eingang über ein handelsübliches 1/4" (6,35 mm) TRS-Kabel.
2. Verbinden Sie den Toe-Ausgang des HeadRush-Expression-Pedals mit dem Toe-Eingang über ein handelsübliches 1/4" (6,35 mm) TS-Kabel.
3. Tippen Sie im HeadRush-Pedalboard oben rechts auf das Symbol ... und anschließend auf Global Settings, um das Menü Global Settings aufzurufen.
4. Stellen Sie auf der Seite Global Settings unter den Parametern External Pedal/Ext Amp den Parameter Toe Switch auf MOMNT und den Parameter Pedal Polarity auf NORM.

Das HeadRush Expression Pedal kann nun den/die Parameter steuern, die der Bank A oder B eines Rigs zugewiesen sind.

Setup mit dem HeadRush Looperboard

Bei Anschluss an ein HeadRush-Looperboard können Sie mit dem HeadRush-Expression-Pedal bis zu 4 Parameter gleichzeitig steuern, darunter FX-Rack-Parameter, Track-Lautstärke und Track-Panning. Weitere Informationen zum Zuweisen von Parametern von Ihrem Rig zum HeadRush Expression Pedal finden Sie im HeadRush Looperboard-Benutzerhandbuch unter headrushfx.com.

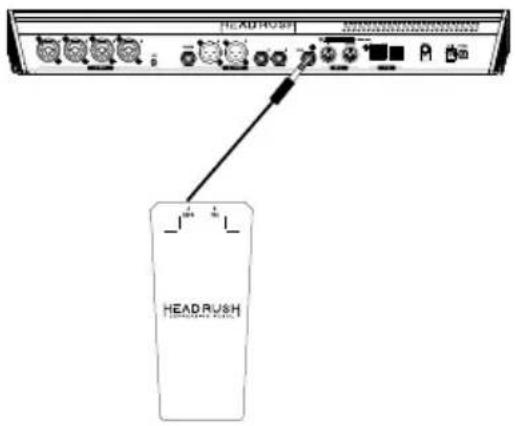

So richten Sie das HeadRush Expression-Pedal mit dem HeadRush-Looperboard ein:

Verbinden Sie den Expression-Ausgang des HeadRush Expression-Pedals mit dem EXPR-Eingang über ein handelsübliches 1/4" (6,35 mm) TRS -Kabel. Das HeadRush-Expression-Pedal steuert nun alle zugewiesenen Parameter für einen Loop.

Hinweis: Die integrierte Zehenschalterfunktion des HeadRush Expression Pedals wird nicht vom HeadRush Looperboard unterstützt.

HEAD-RUSH HEAD-RUSH

Einrichten mit anderen Geräten

Andere Geräte wie Gitarreneffektprozessoren, Vokaleffektprozessoren, Keyboards usw. sind möglicherweise auch mit dem HeadRush Expression-Pedal kompatibel. Wenn Sie sich nicht sicher sind, ob Ihr Gerät mit dem HeadRush Expression Pedal kompatibel ist, konsultieren Sie das Handbuch oder den Hersteller des Geräts, um sicherzustellen, dass die am Ende dieses Handbuchs aufgeführten Spezifikationen den Anforderungen des Geräts entsprechen.

So richten Sie das HeadRush Expression Pedal mit anderen Geräten ein:

1. Wenn Ihr Gerät über einen Eingang für ein Expression-Pedal verfügt, schließen Sie den Expression-Ausgang des HeadRush Expression-Pedals mit einem handelsüblichen 1/4" (6,35 mm) TRS-Kabel an diesen Eingang an.
2. Wenn Ihr Gerät über einen Eingang für einen Zehenschalter verfügt, schließen Sie den Toe-Ausgang des HeadRush Expression Pedals mit einem handelsüblichen 6,35 mm (1/4") TS-Kabel an diesen Eingang an.
3. Ändern Sie gegebenenfalls Einstellungen an Ihrem Gerät, um die Funktion des Expression-Pedals und des Zehenschalters zu aktivieren.
