Tipo di prodotto	Combinato frigorifero-congelatore
Marca	BOSCH
Modello	GSN58AW30G
Tipo di installazione	Apparecchio indipendente
Reversibilità della porta	Sì, possibilità di invertire il senso di apertura
Piedini regolabili	2 piedini a vite anteriori (regolazione con chiave a forchetta SW 22)
Distanziatori murali	Inclusi, da montare per rispettare la distanza minima
Angolo di apertura della porta	90° minimo
Distanza minima da fonti di calore	3 cm da fornelli elettrici/gas, 30 cm da riscaldamenti a gasolio/carbone
Installazione affiancata	Frigorifero a sinistra del congelatore
Livello sonoro	Non specificato nel manuale
Classe climatica	Non specificata
Consumo energetico	Non specificato
Dimensioni (A x L x P)	Non specificate nel manuale
Peso	Non specificato
Capacità totale	Non specificata
Funzione di congelamento	Sì (congelatore integrato)
Sbrinamento	Non specificato (probabilmente automatico o manuale a seconda del modello)
Illuminazione interna	Non specificato
Materiale dei ripiani	Non specificato
Colore	Non specificato
Pulizia	Usare un panno morbido e acqua saponata, evitare prodotti abrasivi
Sicurezza	Spegnere l'apparecchio prima di qualsiasi intervento
Accessori forniti	Distanziatori murali, manuale di montaggio

Domande frequenti - GSN58AW30G BOSCH

Come invertire il senso di apertura della porta?

Si consiglia di affidare questa operazione al servizio di assistenza. Se lo fai da solo, scollega prima l'apparecchio, adagialo delicatamente sulla schiena con un ammortizzatore, quindi segui l'ordine dei numeri della figura 1 del manuale.

Quale distanza minima rispettare dalle fonti di calore?

Almeno 3 cm da fornelli elettrici o a gas, e 30 cm da apparecchi di riscaldamento a gasolio o carbone.

Come installare due apparecchi affiancati?

Posiziona il frigorifero a sinistra del congelatore. Il frigorifero scalda leggermente la sua parete laterale destra, evitando la condensa tra gli apparecchi.

Dove incollare i distanziatori murali?

Sgrassare le posizioni sul lato destro del frigorifero con benzina o alcol, quindi incollare i distanziatori ai quattro angoli, ciascuno a 5 cm dai bordi laterali.

Come regolare l'apparecchio per renderlo a piombo?

Utilizzare i due piedini a vite anteriori. Servirsi di una chiave a forchetta SW 22 per regolarli e verificare con una livella a bolla.

Si può sdraiare l'apparecchio sulla schiena per invertire la porta?

Sì, ma posizionare un materiale ammortizzante sotto l'apparecchio per non danneggiare la schiena. Attenzione: se l'apparecchio è sdraiato, non montare il distanziatore murale laterale.

Come pulire l'apparecchio?

Usare un panno morbido e acqua saponata. Evitare prodotti abrasivi, solventi o spugne ruvide. Asciugare bene dopo la pulizia.

Dove trovare i pezzi di ricambio?

Contattare il servizio di assistenza BOSCH. Puoi anche procurarti un kit di giunzione per installazione affiancata presso il tuo rivenditore.

Qual è l'angolo di apertura della porta necessario?

L'apparecchio deve essere posizionato in modo da garantire un angolo di apertura della porta di almeno 90°.

Il congelatore è autonomo?

Fa parte del combinato frigorifero-congelatore. Entrambi i compartimenti sono integrati nello stesso apparecchio indipendente.

MANUALE UTENTE GSN58AW30G BOSCH

it Istruzioni per il montaggio

Apparecchio indipendente

Uso delle istruzioni per

il montaggio 14

Luogo d'installazione 14

Disposizione affiancata degli

apparecchi 15

Inversione della porta 15

Sostituzione della maniglia

della porta 16

Montaggio del distanziatore murale . 16

Livellare l'apparecchio 16

nl Inhoud

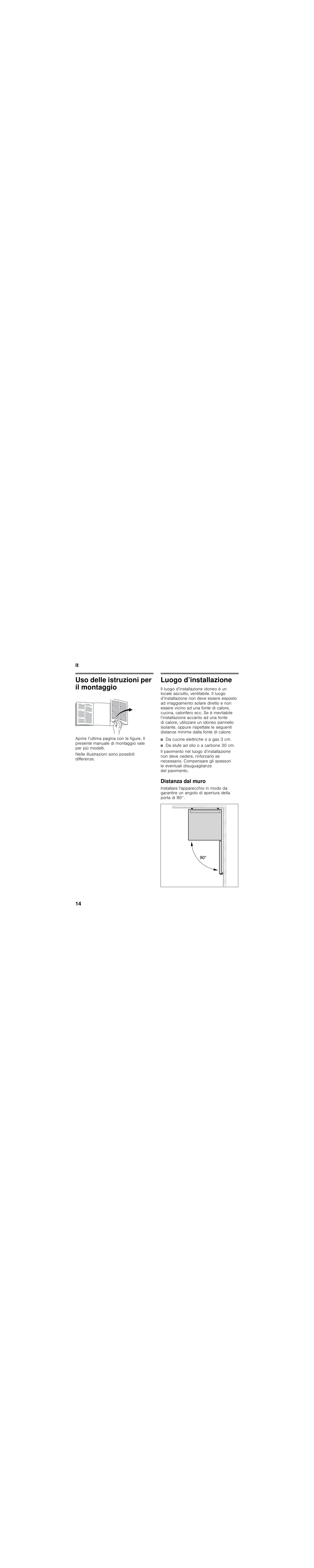

Uso delle istruzioni per il montaggio

Aprire l'ultima pagina con le figure. Il presente manuale di montaggio vale per più modelli.

Nelle illustrazioni sono possibili differenze.

Luogo d'installazione

Il luogo d'installazione idoneo è un locale asciutto, ventilabile. Il luogo d'installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore:

■ Da cucine elettriche o a gas 3 cm.
■ Da stufe ad olio o a carbone 30 cm.

Il pavimento nel luogo d'installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento.

Distanza dal muro

Installare l'apparecchio in modo da garantire un angolo di apertura della porta di 90°.

90°

Disposizione affiancata degli apparecchi

Figura 2

Nella installazione di due apparecchi prestare attenzione che il frigorifero sia a sinistra ed il congelatore a destra.

La fiancata del frigorifero viene riscaldata leggermente. Questo impedisce la formazione di condensa fra gli apparecchi.

Montaggio dei distanziatori

Figura 3

1. Sul lato destro del frigorifero sgrassare i punti d'incollaggio con benzina o alcol.
2. Per garantire una distanza minima fra gli apparecchi, incollare i distanziatori su tutti i quattro angoli ad una distanza di 5 cm da ciascun bordo laterale.

Avvertenza

Un kit di collegamento può essere acquistato presso il proprio fornitore.

Inversione della porta

(se necesario)

Consigliamo di fare invertire la chiusura della porta dal nostro Servizio Assistenza Clienti. Chiedere il costo per un'inversione dell'apertura della porta al servizio assistenza clienti competente per la zona.

Avviso

Durante l'inversione della porta l'apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell'apparecchio, mettere sotto sufficiente materiale morbido. Deporre l'apparecchio con cautela sul lato posteriore.

Cambiare il lato cerniere della porta seguendo l'ordine numerico. Figura 1

Avvertenza

Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.

Sostituzione della maniglia della porta

(se necesario)

Figura 4

Sostituire la maniglia della porta seguendo l'ordine numerico.

Montaggio del distanziatore murale

Figura 5

Se disponibile:

Per raggiungere l'assorbimento di energia indicato dell'apparecchio montare il distanziatore murale. Una minore distanza dal muro non influisce sulla funzionalità dell'apparecchio. Può tuttavia causare una piccola variazione di assorbimento di energia.

Livellare l'apparecchio

Disporre e livellare l'apparecchio nel luogo previsto. L'apparecchio deve poggiare stabilmente sul pavimento ed essere livellato. Compensare le disuguaglianze del pavimento per mezzo dei due piedini a vite anteriori. Per regolare i piedini a vite utilizzare un cacciavite.

Avvertenza

L'apparecchio deve essere verticale. Livellarlo con una livella a bolla d'aria.

SW 22
