Ürün Tipi	Kombine Buzdolabı-Dondurucu
Marka	BOSCH
Model	GSN58AW30G
Kurulum Tipi	Bağımsız Cihaz
Kapı Yönü Değiştirilebilirliği	Evet, açılma yönü tersine çevrilebilir
Ayarlanabilir Ayaklar	Önde 2 vidalı ayak (SW 22 çatal anahtar ile ayarlama)
Duvar Ara Parçaları	Dahildir, minimum mesafeyi sağlamak için monte edilmelidir
Kapı Açılma Açısı	En az 90°
Isı Kaynaklarına Minimum Mesafe	Elektrikli/gazlı ocaklardan 3 cm, fuel/kömürlü ısıtıcılardan 30 cm
Yan Yana Kurulum	Buzdolabı dondurucunun solunda
Ses Seviyesi	Kılavuzda belirtilmemiş
İklim Sınıfı	Belirtilmemiş
Enerji Tüketimi	Belirtilmemiş
Boyutlar (Y x G x D)	Kılavuzda belirtilmemiş
Ağırlık	Belirtilmemiş
Toplam Kapasite	Belirtilmemiş
Dondurma Fonksiyonu	Evet (entegre dondurucu)
Buz Çözme	Belirtilmemiş (modele göre otomatik veya manuel olabilir)
İç Aydınlatma	Belirtilmemiş
Raf Malzemesi	Belirtilmemiş
Renk	Belirtilmemiş
Temizlik	Yumuşak bir bez ve sabunlu su kullanın, aşındırıcı ürünlerden kaçının
Güvenlik	Herhangi bir müdahaleden önce cihazın fişini çekin
Verilen Aksesuarlar	Duvar ara parçaları, montaj kılavuzu

Sık sorulan sorular - GSN58AW30G BOSCH

Kapının açılma yönü nasıl tersine çevrilir?

Bu işlemin servis tarafından yapılması önerilir. Kendiniz yapacaksanız, önce cihazın fişini çekin, bir amortisör ile dikkatlice sırt üstü yatırın, ardından kılavuzdaki şekil 1'deki numara sırasını takip edin.

Isı kaynaklarına göre minimum mesafe ne kadar olmalıdır?

Elektrikli veya gazlı ocaklardan en az 3 cm, fuel veya kömürlü ısıtıcılardan en az 30 cm.

İki cihaz yan yana nasıl kurulur?

Buzdolabını dondurucunun soluna yerleştirin. Buzdolabı sağ yan duvarını hafifçe ısıtır, bu da cihazlar arasında yoğuşmayı önler.

Duvar ara parçaları nereye yapıştırılır?

Buzdolabının sağ tarafındaki yerleri benzin veya alkol ile yağdan arındırın, ardından ara parçaları dört köşeye, her biri yan kenarlardan 5 cm uzaklıkta olacak şekilde yapıştırın.

Cihazı düzgün bir şekilde nasıl ayarlayabilirim?

Cihazın önündeki iki vidalı ayağı kullanın. Bunları ayarlamak için SW 22 çatal anahtar kullanın ve bir su terazisi ile kontrol edin.

Kapıyı tersine çevirmek için cihaz sırt üstü yatırılabilir mi?

Evet, ancak cihazın altına bir amortisör malzemesi koyun ki arka kısım hasar görmesin. Dikkat: cihaz yatırılmışsa, yan duvar ara parçasını takmayın.

Cihaz nasıl temizlenir?

Yumuşak bir bez ve sabunlu su kullanın. Aşındırıcı ürünlerden, çözücülerden veya sert süngerlerden kaçının. Temizlikten sonra iyice kurulayın.

Yedek parçalar nereden bulunur?

BOSCH satış sonrası servisi ile iletişime geçin. Ayrıca bayinizden yan yana kurulum için bir bağlantı kiti temin edebilirsiniz.

Gerekli kapı açılma açısı nedir?

Cihaz, kapı açılma açısının en az 90° olmasını sağlayacak şekilde yerleştirilmelidir.

Dondurucu bağımsız mı?

Buzdolabı-dondurucu kombinasyonunun bir parçasıdır. Her iki bölme de aynı bağımsız cihazda entegredir.

KULLANIM KILAVUZU GSN58AW30G BOSCH

Montaj kılavuzunun kullanılması ..... 41

Cihazın kurulacağı yer 41

Cihazların yan yana kurulması ...... 42

Kapı menteşelerinin değiştirilmesi .... 42

Kapı kolunun değiştirilmesi 43

Duvar mesafesi koruyucunun monte edilmesi 43

Cihazın doğru konumlandırılması ..... 43

Montaj kılavuzunun kullanılması

Lütfen önce resimlerin bulunduğu son sayfayı açınız. Bu montaj kılavuyu birden fazla model için geçerlidir.

Resimlerde farklılıklar olabilir.

Cihazın kurulacağı yer

Cihazın kurulacağı yerin kuru ve havalandırılabilen bir yer olması gerekir. Cihazın kurulduğu yer doğrudan güneş ışınlarına maruz kalmamalı ve ocak, radyatör vs. gibi bir ısı kaynağının yanında olmamalıdır. Eğer cihazın bir ısı kaynağının yanına kurulması önlenemiyorsa, uygun bir izolasyon levhası kullanılmalıdır veya ısı kaynağına olan asgari mesafe aşağıdaki gibi olmalıdır:

■ Elektrikli veya gazlı ocak ve fırınlarda: 3 cm.
■ Gaz yağı ve kömür sobalarından: 30 cm.

Cihazın kurulacağı yerdeki zemin esnememelidir, gerekirse takviye ediniz. Zeminin düzgün olmaması halinde, uygun altlıklar kullanarak, dengesizliği gideriniz.

Duvar mesafesi

Cihazı, cihaz kapısı 90° açılabilecek şekilde kurunuz.

90°

Cihazların yan yana kurulması

Resim 2

İki cihaz kurulacağı zaman, soğutucunun sol tarafa ve dondurucunun sağ tarafa kurulmasına dikkat ediniz.

Cihazın sağ yan yüzü hafif ısıtılır. Bu sayede cihazlar arasında terleme veya kondanse su oluşması önlenmiş olur.

Mesafe koruma parçasının monte edilmesi

Resim 3

1. Soğutucunun sağ tarafından yapıştırma yerlerinin yüzeyini temizleme benzini veya ispirto ile silip yağdan arındırınız.
2. Cihazlar arasında bir asgari mesafe olmasının sağlanabilmesi için, her dört köşeye yan kenarlara 5'er cm mesafe olacak şekilde mesafe koruma parçaları yapıştırınız.

Bilgi

Bir bağlantı setini satıcınız üzerinden alabilirsiniz.

Kapı menteşelerinin değiştirilmesi

(gerekirse)

Cihazın menteşesini yetkili servisimize değiştırtmenizi tavsiye ediyoruz. Cihaz kapısı menteşelerinin değiştirilmesi için geçerli masraflar hakkında bilgi almak için, yetkili servisinize başvurabilirsiniz.

⚠️ Uyarı

Kapı menteşeleri değiştirilirken, cihaz elektrik şebekesine bağlı olmamalıdır. Elektrik fişini önceden çekip çıkarınız. Cihazın arka yüzüne zarar vermemek için, altına yeterli miktarda koruyucu yumuşak malzeme yerleştiriniz. Cihazı dikkatlice arka yüzü üzerine yatırınız.

Kapı menteşesini sayıların sırasına göre değiştiriniz. Resim 1

Bilgi

Cihaz arka yüzü üzerine yatırılırsa, duvar mesafesi koruyucu monte edilmemiş olmalıdır.

Kapı kolunun değiştirilmesi

(gerekirse)

Resim 4

Kapı kolunu sayıların sırasına göre değiştiriniz.

Duvar mesafesi koruyucunun monte edilmesi

Resim 5

Eğer mevcutsa:

Duvara mesafe koruma parçalarını monte ederek, cihazın bildirilmiş enerji alma gücüne ulaşmasını sağlayınız.

Duvara olan mesafenin azalması, cihazın işlevini sınırlamaz veya düşürmez. Bu durumda, cihazın aldığı enerji miktarı biraz değişebilir.

Cihazın doğru konumlandırılması

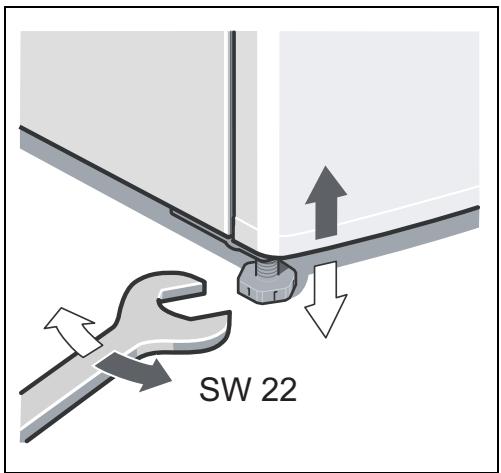

Cihazı öngörülen yere yerleştiriniz ve bir su terazisi ile seviyesini ayarlayınız. Cihaz sağlam ve düzgün bir şekilde kurulmalıdır. Zeminin düzgün olmaması halinde, cihazın ön tarafındani vida dişli iki ayar ayağı ile bu yamuklukları dengeleyiniz. Vida dişli ayakları ayarlamak için uygun bir civata anahtarı kullanınız.

Bilgi

Cihaz dik konumda durmalıdır. Bir su terazisi yardımı ile ayarlayınız.

SW 22
