MANUALE UTENTE HAVG7WL5HB HAIER

Si consiglia di conservare il libretto di istruzioni per eventuali consulazioni in futuro. Prima di installare il piano cottura, annotare il numero di seriese segunte qualora fosse necessario ricorrere all'assistenzapost-vendita.

• ATTENZIONE: l'elettrodomestico e i c componenti accessibili divertano caldi durante l'uso. Non toccare gli elementi scaldanti. Tenere lontani dall'elettrodomestico i bambini di età inferiore a 8 anni, a meno che non venganocontrollaticcontinuamente.
• Impedireaibambinidigiocareconl'elettrodomestico.
• L'elettrodomestico più essere utilizzato da persone di almeno 8 anni e da persona affette da limitazioni delle capacità fisiche, sensoriali o mentali,enza esperienza o conoscenza del prodotto,solo sotto supervisione e dopo averle istruite sull'uso dell'elettrodomestico,in manierasicuraeconsapevoledeipossibilirischi.
• La pulizia e la manutenzione non devono essere effettuate da bambini senszasupervisione.
• ATTENZIONE: l'elettrodomestico e i c componenti accessibili divertano caldidurantel'uso. Attenzioneanontoccarecomponenticaldi.
• ATTENZIONE: durante l'uso, i componenti accessibili possono divertarecaldi. Tenerelontaniibambini.
• ATTENZIONE: per evitare pericoli causati dal reset accidentale del dispositivo di interruzione termica, l'elettrodomestico non deve essere alimentatotramite un dispositivo di commutazione esterno, ad es. un timer, e non deve essere collegato a un circuito che viene acceso e spentoregolarmente.
• Tenere lontani i bambini di età inferiore a 8 anni a una distanza di sicurezzadall'elettrodomestico, senonsonosorvegliaticcontinuamente.
• Non utilizzato elettrodomestici a vapore o spruzzatori ad alta pressione perleopérationidipulizia.
• Scollegare l'elettrodomestico alla rete elettrica prima di effettuare la manutenzioneoaltreativitàsimili.
• Collegare la spina al cavo di alimentazione e accertarsi che sia in grado di sostenere la tensione, la corrente e il carico indicati sull'etichetta; accertarsi, inoltre, che sia presente il contatto di terra. La presa deve

Esserengradodisostenerilecaricoindicatosull'etichettaedeveessere dotata di contatto di terra perfettamente funzionante. Il conduittor di terra è dicoloregiallo-verde.Questaoperazionedeveessere effettuata da un professionista qualificato. In caso di incompatibilità tra lapresa e la spina dell'elettrodomestico, chiedere a un elettricista qualificato di sostituire la presa con un'altra di tipo adatto. La spina e la presa devono essere conformi alle norme vigenti nel paese di installatione. Il collegamento alla fonte di alimentazione può essere effettuatoanche interponendo tra l'elettrodomestico e la fonte di alimentazione un interruptatore omnipolare, con separazione dei contatti conformi ai requisiti della categoria di sovratensioni III, in grado di sostenere il carico massimo collegato e conforme alle norme vigenti. Il cavo di terra gialloverde non devese essere interrotto dall'interruttore. La presa o l'interruttore omnipolare utilizzato per il collegamento deve essere facilementeaccessibilequandol'elettrodomesticoinstallato.

• Per interrompere l'alimentazione, la spina deve essere disponibile accessibile oppure nel cablaggio fisso deve essere incorporato un erruttore,inconformitàallenormesulcabiaggio.
• ATTENZIONE:utilizzaresolo leprotezioniperil pianocotturaprogettate dal produttore dell'elettrodomestico da cucina o indicate dalproduttore dell'elettrodomestico nelle istruzioni per l'uso come protezioni idoneeo incorporate nell'elettrodomestico. L'uso di protezioni inappropriate cuicause incidenti.
• ATTENZIONE: la cottura con oli o grassi più essere pericolosa e più causare incendiseil pianocottura rimaneincustodito. Incasodi incendio, non provare MAI a estinguerlo con l'acqua; spagnere l'elettrodomestico ecoprirelafiammaconuncoperchioounacopertaantincendio.
• ATTENZIONE: per evitare il rischio di incendi, non collocate oggetti sulle superficidicottura.
• ATTENZIONE: il processo di cottura deve controllato costamente. Unprocessodicotturabreveveesserecontrollatocostamente.
• Non guardare gli elementi del piano cottura a lampada alogena, se presenti.

• Noncollocaresulpianocotturaoggettimetallici(ades.coltelli,forchette, cucchiaiocoperchi).Potrebberoriscaldarsi.

• Non appoggiare pellicole di alluminio o contentitori di plastica sulle zone diriscaldamento.

• Dopogni utilizzato, pulire il piano cottura per evitare accumuli di grasso e sporco che si riscalderebbero al successivo utilizzo, bruciando e producendofumo,cattiviodorierischiodiincendio.
• Nontoccarelezonecaldedurantel'usoosubitodopo.
• Adoperaresempretensilidacucinaadeguati.
• Poggiaresemprelapentolaalcentrodell'unitàutilizzatapercucinare.
  Noncollocareoggettisulpannelldomicontrollo.
  Nonutilizzareilpianocotturacomesuperficiedilavoro.
• Nonutilizzarelasuperficiepertagliare.
• Non conservare al disopra del piano cottura oggetti pesanti che potrebberodanneggiarlocadendo.
  Nonutilizzareilpianocotturaperlaconservazionedioggetti.
  Nonfarescorreregliutensilidacucinasulpianocottura.
• Non adoperare materiali ruvidi o abrasivi oppure raschietti metallici affiliati per pulire i vetri, in quanto potrebbero graffiare la superficie e causarelarotturadelvetro.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal Produttore, da un technique dell'assistenza o da una persona con analoga qualifica per evitare rischi. Il conduttore di terra (giallo-verde) deve essere lungo più di 10 mm sul lato morsettiera. La sezione interna dei conduttori deve essere adeguata alla potenza assorbita dal piano cottura (indicata sulla targhetta). Il cavo di alimentazione deve essere di tipoH05GG-F.
• Il funzionamento dell'elettrodomestico alle frequenze nominali non richiedealcunaoperazioneoimpostazionesupplementare.
• Questo elettrodomestico non è progettato per l'uso tramite timer esterniesistemidicontrolloremotoseparati.

33 Avvertenze sulla sicurezza
37 Istruzioni per l'installatore
38 Collegamenti
40 Utilizzo del piano cottura - Istruzioni per l'uso
41 Pulizia e manutenzione
41 Cura
42 Protezione dell'ambiente
83 Informazioni tecniche

Grazie per aver acquistato un piano cottura a gas Haier. Leggere attendamente quello manuale di istruzioni prima di utilizzato il piano cottura e conservarlo in un luogo sicuro per poterlo consultare in seguito.

L'installazione di un elettrodomestico più rivelarsi un'operazione complicata che più pregiudicare gravamente la sicurezza dell'utente se non viene effettuata correttamente. Questa operazione, quindi, deve essere effettuata da un professionista qualificato in conformità ai regolamenti tecnici vigenti. Se questo avviso viene ignorato e l'installazione viene effettuata da una persona non qualificata, il produttore declina qualunque responsabilità per eventuali guasti tecnici del prodotto, a prescindere dal fatto che possono causare danni materiali o lesioni personali.

INCASSO

Il piano cottura può essere installato su qualunque top di cucina resistente a una temperatura di 100^ , di spessore compreso tra 25 e 45 mm. Le dimensioni dell'incasso da ricavare sul top di cucina sono illustrate nella Figura2*.

In presenza di uno spazio accessibile trail piano cottura incassato e la cavity sottostante, è opportuno inseire una parete divisoria in materiale isolante (legno o materiale simile) (Figura3*).

Se il piano cottura viene montato accanto a un mobile suentrambi ilati, la distanza tra l'incasso e il mobile deve essere almeno 170 mm per i pianicotturada60 cme250 mmperquelli da75 cm (v. Figura 2^ ), nella distance tra il piano cottura e la parete posteriore deve essere almeno 70 mm per i piani cottura con i comandi frontali e 50 mm per quelli con i comandi laterali. La distanza tra il piano cottura e altre unità o elettrodomestici sovrastanti (ad es. una cappa aspirante) non deve essere inferiore a 700 mm (Figura 4^ ). Gli oggetti metallici nel cassetto possono raggiungere temperature elevate a causa del ricircolo dell'aria. è preferibile, quando, utilizzato un pannello di legno intermedio. Importante: l'illustrazione nella Figura 1^* spiega come deve essere applicato il signillante. Il piano cottura si monta applicando i morsetti di fissaggio forniti in dotazione, utilizzando i fori allabasedell'unità.

Quando si monta un piano cottura di 75 cm,...sopra un forno a incasso, quest'ultimo deve

essereraffreddatoconunaventola.

Quando si monta un piano cottura di 60 cm sopra un forno a incasso, quest'ultimo deve essere raffreddato con una ventola.

LOCAZIONICONSIGLIATE

Questo elettrodomestico deve essere installato in conformità alle norme vigenti e deve essere utilizzato solo in uno spazio ben ventilato.

Consultare attendamente le istruzioni prima di installare o utilizzato quello elettrodomestico. Un elettrodomestico per la cottura a gas produce calore e umilità nell'area in cui è installato.

Per tale motivo, è opportuno garantire una Buona ventilazione mantenendo aperti tutti i passaggi naturali dell'aria o installando una cappa aspirante con una canna fumaria di scarico. L'uso intensivoe prolongatodell'elettrodomesticopuò richiedere una ventilazione supplementare, ad esempio l'apertura di una finestra o un aumento dellavelocità dellaventolalettrica,sepresents. Se non è possibile installare una cappa, è necessario montare una ventola elettrica su una parete esterna o su una finestra per garantire un'adeguata ventilazione. La ventola elettrica dovrebbeessere in gradodi effettuire un ricambio d'aria completo in cucina 3-5 volte agli ora. L'infallatore delve attenersi alle normenazionalipertinenti.

COLLEGAMENTO ELETTRICO (SOLO PER IL REGNOUNITO)

Avvertenza: quello elettrodomestico delve esserecollegatoaterra.

Questo elettrodomestico è stato progettato solo per uso domestico. Il collegamento alla rete elettricadeveessere effettuatoda unelettricista competente nel rispetto di tutte le norme vigenti relative a tali installazioni. L'apparecchio deveseisserogato solo a un punto luce adeguato; una spina/presa da 13 ampere a 3 piedini non è adatta. Deve essere utilizzato un interrottore bipolare e il circuito deve integrare un fusibile di protezione adeguato. Ulteriori dettagli sui requisiti elettrici del singolo prodotto sono reperibili nelle istruzioni per l'uso e sulla targhetto dell'elettrodomestico. Nel caso di prodotti da incasso, per usare un cavo più lungo di quello in dotazione occorre utilizzato un tipo di cavo con unidoneo grado diresistenza alcalore.

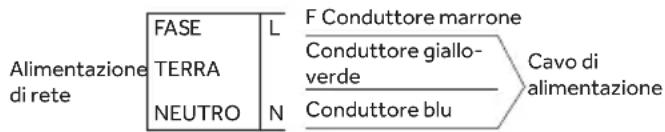

Il cablaggio deve essere collegato alla rete elettricacome individati seguito:

Collegare	Al punto luce
Conduittore giallo-verde	Collegamento a terra
Conduittore neutro blu	Collegamento
Conduittore marrone	Collegamento alla fase

Note: si sconsiglia l'uso di dispositivi di dispersione a terra con elettrodomestici per la cottura installati a punti luce a causa di probabili falsi arresti.

Tenere presente, ora una volta, che l'elettro-domestico deve essere collegato correttamente a terra; il produttore declina qualunque responsabilità in caso di incidenti dovuti all'installazione elettrica errata.

COLLEGAMENTOELETTRICO

Controllare i dati sulla targhetta collocata all'esterno dell'unità per accertarsi che la tensione di alimentazione e quella di ingressos siano adequate. Prima del collegamento, controllare l'impianto di messa a terra. Per legge, questoelettrodome-stico deveessere collegato a terra. Se non viene rispetto alla这对于, il produttore non sare responsabile di eventuali

danni causati a persono o cose. Se non è gli montata una spina, montare una spina adeguata al carico indicate sulla targhetta. Il conduttore di terra è di colore giallo-verde. La spina deve essere sempre accessibile. Nel caso in cui il piano cottura sia collegato direttamente alla rete elettrica, è necessario montare un interruptore automatico. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico qualificato per evitare qualunque rischio potenziale. Il conduttore di terra (di colore giallo-verde) deve essere almeno 10 mm più lungo rispetto ai conduttori di fase e neutro. La sezione del cavo utilizzato deve essere adeguata alla potenza assorbita dal piano cottura. Controllare la targhetta con i dati della potenza e accertarsi che il cavo di alimentazione sia di tipo H05GG-F,sez.3x0,75mm2.

Se un elettrodomestico è sprovioso del cavo di alimentazione e della spina o di altri mezzi di scollegamento dalla rete elettrica con separazione dei contatti in tutti i poli che consentano lo scollegamento totale in condizioni di sovratensione di categoria Ill, le istruzioni devonoindicare che i mezzi di scollegamento devono essere incorporati nel cablaggio fisso in conformità alle norme sui cablaggi.

COLLEGAMENTOGAS

Queste istruzioni sono destinate a personale qualificato; l'installazione delleapparecchiature devese essere conforme alle norme nazionali pertinenti. (Solo per il Regno Unito: per legge, l'installazione del gas e la messa in servizio devono essere effettuate da un installatore "GasSafe").

Tutte le operazioni devono essere effettuate con l'alimentazione elettrica scollegata. La targhetta sul piano cottura indica il tipo di gas per cui è progettato. Il collegamento alla rete di alimentazione del gas o alla bombola del gas deve essere effettuato dopo aver controllato che sia regolato per il tipo di gas con cui sare alimentato. Se non è regolato correttamente, consultare

Le istruzioni e paragrafiseguali permodificare l'impostazione del gas. Per il gas liquido (gas in bombole) utilizzato regolatori di pressione conformi alle norme nazionali pertinenti. Utilizzato solo tubi, rondelle e guarnizioni conformiallenorme nazionali pertinenti.

Per alcuni modelli è fornito un collegamento conico per l'installazione nei paesi in cui è obbligatorio quello tipo di collegamento; la Figura 8 spiega come riconoscere i vari tipi di collegamento (cilindrico e conico). In agli caso, la parte cilindrica del collegamento deve essere collegataalpianocottura.

Quando si collega il piano cottura all'alimentazione del gas tramite tubi flessibili, accertarsi che la distanza massima coperta dal tubo non siasuperiorea2metri.

Il tubo flessibile deve essere montato in modulo che non possa entrare in contatto con un componente mobile dell'involucro (ad es. un cassetto) e non attraversi spazi in cui possa essereschiacciato,piegatoodanneggiato.

Per evitare potenziali danni al piano cottura, effettuire l'installazione in base a esta sequenza(Figura6*):

1. Assemblare i componenti in sequenza, cosi comeillustrato:
   A: Adattatore cilindrico maschio da 1/2 pollice
   B: Guarnizione da1/2 pollice
   C: Adattatore gas femmina conico-cilindrico ocilindrico-cilindricoda1/2pollice
2. Stringere i giunti con una chiave inglese, ruotandoitubiinposizione.
3. Fissare il raccordo Call'alimentazione del gas utilizzato un tubo rigido in rame o un tubo flessibileinacciaio.

IMPORTANTE: effettuare un controllo finale con una soluzione saponata per scongiurare perdite sui raccordi delle tubazioni. NON USARE MAI UNA FIAMMA. Accertarsi, inoltre, che il tubo flessibile non possa entrare a fatto con un componente mobile del vano (ades.un cassetto)eche non sitrovinun punto incuipotrebbeesseredanneggiato.

Avvertenza: se nelle vicinanze di quello elettrodomestico si sente odore di gas, scollegare l'alimentazione del gas e rivolgersi immediata-mente a un technician. Non cercare la perfitaconunafiamma.

ADATTAMENTO DEL PIANO COTTURA AI VARITIPIDIGAS

Per adattare il piano cottura a vari tipi di gas, seguire istruzioni riportate di seguito: Rimuovere griglie e bruciatori. Inserire una chiave esagonale (7 mm) nel supporto del bruciatore (Figura 7*) Svitare l'iniettore e sostituirlo con uno adatto al gas da utilizzato (v.tabelladeitipidigas)

REGOLAZIONE DEL MINIMO DELLAFIAMMA

Dopo l'accensione dei brucitori, ruotare la manopoladicomandosullaregolazioneminima e rimuoverla (la manopola è lavoramente rimovabile esercitando una lieve pressione).

Regolarela vitedi regolazioneconun cacciavite piccolo come illustrato nella Figura 9^* . Ruotandola vitein sensoorario, il flusso digas si riduce; ruotandola in senso antiorario, il flusso aumenta. Effettuare esta regolazione per ottenere una fiamma di circa 3-4 mm di lunghezza, quindi rimontare la manopola di lavoro.

Per l'alimentazione a GPL, ruotare in senso orario la vite di regolazione della fiamma a riposofinoafinecorsa.

Dopo aver effettuato la nuova regolazione del gas, sostuire la vecchia targhetta del gas dell'elettrodomestico con quella (fornita con il pianocottura)adattaaltipodigaspercui è stata regolata.

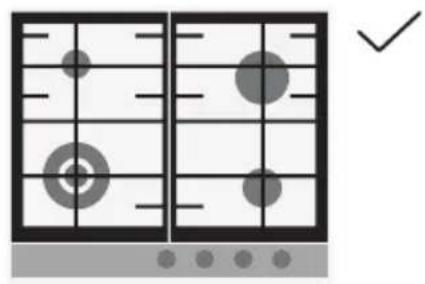

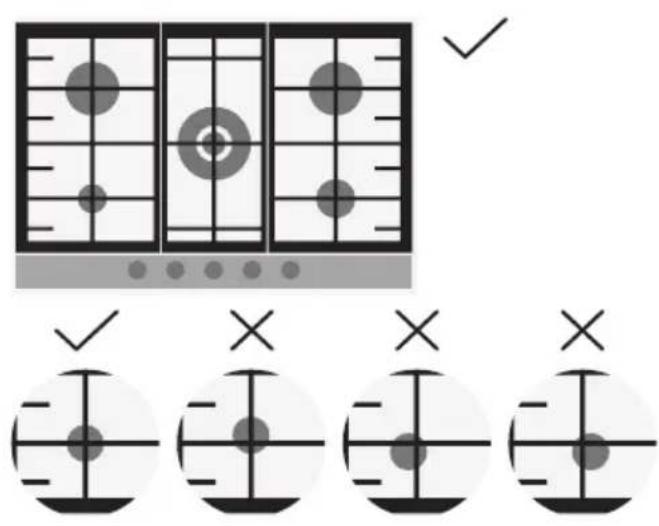

Questoelettrodomestico deve essereutilizzato solo per lo scopo per il quale è destinato, ossia la cottura domestica; qualunque altri uso sare considerato improprio e potrebbe essere pericoloso. Ilproduttore nonsaràresponsabiledi eventuali danni o perdite derivanti da un uso improprio. Prima di utilizzato il bruciatore, accertarsi che i perimetri della griglia siano al centro delbruciatore,come illustrato nella figura seguente. Se si adoperano griglie in ghisa, la posizione è indicata sotto la griglia. Utilizzato la griglia appropriata nella corretta posizione.

USODELBRUCIATOREAGAS

Prima di accendere il piano cottura a gas, accertarsichei tappidel bruciatore sianocollocati correttamente in posizione. Questo piano cottura è dotato di accensione elettronica per l'accensionedel bruciatore.

Per accendere i bruciatori, procedere come segue: Premere e ruotare in senso antiorario la manopola fino al symbolo della fiamma più grande o in posizione 9, quando tenerla premuta 5 secondi dopo l'accensione. Ilsystema di accensione continuera a generate scintille fino

a quando la manopola di lavoro rimane premuta. Avvertenza: in mancanza di elettricità, per accendere il bruciatore utilizzato un fiammifero o un ascendino, effettando le seguentioperazioni:

Collocare un fiammiferoacccso oun accendino vicinoalbruciatore
- Premere e ruotare in senso antiorario la manopola fino al symbolo della fiamma più grande o in posizione 9, quando tenerla premuta5secondidopol'accensione

Awertenza: se dopo 5 secondi il bruciatore non si è accesso, non insistere e attendere almeno 1 minutoprimariprovare adaccendereil bruciatore.

MANOPOLEDICONTROLLO

Ogni manopola controlling a bruciatore, come indicate nella serigrafia. Le manopole hanno 9 regolazioni, alla fiamma più alta a quella più bassa.Nonprovaremaiapassareda°a1

Indicatori
	Bruciatore controllato dalla manopola di lavoro
	Bruciatore spento
	Regolazione alla massima potenza e accensione elettrica
	Impostazione della minima potenza

CONSIGLIGENERICI

Per ottener risultati ottimali, adoperare recipientidicotturacomlasuperficiepiana.

Le dimensioni della superficie devono corrispondere al lato del bruciatore a gas indicatodiseguito.TabellaA:

Tipodi bruciatore	∅ padella/ vasca (cm)	Potenza (kW)	G20/20 mbar (metano)	G 30/28-30 mbar (LPG)
AUX Ausiliario	10-18	1,00	95 l/h	73 g/h
SR Semi-rapido 1.5 kW	12-22	1,50	143 l/h	109 g/h
SR Semi-rapido 1.75 kW	12-22	1,75	167 l/h 12	7 g/h
R Rapido	16-26	2,70	257 l/h	196 g/h
DC 4,2 kW MONO	16-26	4,2 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4,6 LPG	476 l/h	334 g/h

Pulizia e manutenzione

• Prima di pulire il piano cottura, accertarsi che l'elettrodomesticosisiaraffreddato.
• Togliere la spina alla presa o, se collegata direttamente, staccarelacorrente.
• La pulizia e la manutenzione non devono essere effettuate dai bambinienza supervisione.
  Non adoperare mai detersivi abrasivi o corrosivi, sostanze sbiancanti o acidi. Evitare l'uso di sostanze acide o alcaline (limone, acetoecc.) sulle parti smaltate, verniciateodi acciaioinox.

Per la pulizia dellesezionismaltate,verniciate o cromate,utilizzareacqua calda saponata o undetersivo non caustico.Per l'acciaio inoxutilizzareunasoluzionedetergenteappropriata.

Cura

Prima di rivolgersi a un technique dell'assistenza, effettuareiseguenticcontrolli:

• La spina è correttamente inserita e dotata di fusibile.
• L'alimentazione del gas non è difettosa Se il guastononpuòessererilevato:

Spagnere l'apparecchio e chiamare il centro assistenzapost-vendita. NONMANOMETTERE L'APPARECCHIO.

Per contentitori più piccoli, il bruciatore a gas deve essere regolato in modo che la fiamma non fuoriesca alla base della pentola. Non adoperare recipienti con base concava o convessa.

AVVERTENZA:selafiammasi spegne accidentalmente, ruotare la manopola in posizione di spagnimento e attendere almeno 1 minuto primadellariaccensione.

Se i rubinetti del gas si irr rigidiscono nel corso degli anni, per ruotarli occorre lubrificarli. Tale operazione deve essere eseguita solo da tecniciqualificati.

• I brucitori possono essere puliti con acqua saponata. Per ripristinare la loro lucentezza originale, utilizzare un prodotto per la pulizia dell'acciaio inox per uso domestico. Dop o la pulizia,asciugareibruciatorierimontarli.
• E importante che i bruciatori siano rimontati correttamente.

Griglieebruciatoricromati

Le griglie ei bruciatori cromati tendono a scoloriri con l'uso. Ciò non compromette la funzionalità adelpianocottura.

Il centro di assistenza post-vendita può fornire i necessariricambi.

Il produttore non è responsabile di eventuali inesattezze contene in questo opuscolo dovuteaerroridistampaotrascrizione.

Il produttore si riserva il diritto di apportare modifiche ai prodotti in base alle esigenze (ad es. gli interessi del consumatore),enza pregiudicare le caratteristiche relative alla sicurezzaoilfunzionamento.

L'applicazione del marchio sul prodotto garantisce la conformità a tutti i requisiti europei in materia di sicurezza, salute e ambiente previstidallenormevigenti.

Questo elettrodomestico è conforme alla Direttiva europea 2009/142/CE (GAD) e a partire dal 21/04/2018 al regolamento sugli appearecchiagas2016/426(GAR).

Gestionedeirifutieprotezionedell'ambiente

Sull'elettrodomestico è riportato il symbolo di conformità alla direttiva europea 2012/19/CE

relativa allo smaltimento dirifiuti di apparecchiatureelettriche ed elettroniche. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostane inquinanti per l'ambiente e componenti basilari riutilizzabili. E fondamentale che i rifiuti di

apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai rifiuti di apparec-chiature elettriche

edelettroniche:

• I rifiuti di apparecchiature elettriche ed elettroniche non devono essere gestiti come rifiutidomestici.
• I rifiuti di apparecchiature elettriche ed elettroniche devono essere conferiti in aree di raccolta dedicate, gestite a livello municipale o daunasocietà registrata.

In molti paesi potrebbe essere disponibile il prelievo a domicilio per i rifiuti di apparecchiature elettriche ed elettroniche di granidi dimensioni.

Quando si acquista un nuovo elettrodomestico, quellovecchio puòessererestituito alrivenditore che è tenuto ad accettarlo Gratisamente, perché sia di tipo equivalente e abbia le stesse funzionidiquello acquistato.

PROTEZIONERISPETTODELL'AMBIENTE

Se possibile,utilizzare un coperchio per coprir la padella.Regolare la fiamma in modo che non siapiulargadeldiametrodellapentola.

La Ditta costruttrice declina agli responsabilità per eventuali errori di stampa contentuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti sulla compensettere le caratteristiche essenziali.
