MANUAL DE USUARIO HAVG7WL5HB HAIER

Lerecomendamosconserver las instruccionesde instalacionny uso para futuras consultas y, antes de instalar la plac, anote su numero de series porsinecesaasistenciadelservicioposventa.

• ADVERTENCIA: Este electrodoméstico y sus partes accesibles se calientan durante el uso. Debe prestarse atencion para no tocar los elementos que producen calor. Los niños menos de 8 años deben mantenerse alejados de este electrodoméstico, a menos que estén constantentesupervisados.
• Losniñosnodebenjugarconesteelectrodoméstico.
• Este electrodométrico puede ser utilisé por personas a partir de 8 años y por personas con capacities físicas, sensoriales o mentales limitadas, sinexperiencia o conocimientosobre el producto, únicamente si se las supervisa o reciben instrucciones sobre su funciona bajo seguroyconconcenciadolesposiblesriesgos.
• Los niños sin supervisión no deben realizar las activités de limpieza y mantenimiento.
• ADVERTENCIA: Este electrodomístico y sus partes accesibles se calientan durante el uso. Tenga cuidado de no tocaronga parte caliente.
• ADVERTENCIA: Las partes accesibles peuvent calentarse durante el uso. Los niños pequeños deben mantenerse alejados de este electrodomístico.
• ADVERTENCIA: Paraatar cualquier peligro causado por el reinicio accidental del dispositivo de interruptacionTERMICA, este electrodomestico no debe recibir alimentacion de un dispositivo de conmutacion externo, como un temporizador, ni estar connectado a un circuito que se enciendayapagaregularmente.
• A menos que se les supervise constantemente, los niños menosores de 8 añosdebenmantenersea unadistancia segurade steelectrodomestico.
• No utilise un limpiador de vape o un aerosol de alta presión para las operacionesdelimpieza.
• Desconecte el dispositivo de la red electrica antes de realizar cualquier operaciónomantenimientosobreeste.
• Conecte una clavija al cable de alimentación que pueda soportar el Voltaje, la corriente y la energia indicados en la etiqueta y queonga

Conexión a tierra. La toma de corriente debe ser adecuada para la cargo indicada en la etiqueta y debe tener la conexión a tierra conectada y en configuracion. El conductor de tierra es de color amarillo-verde.Esta operación debe realizarla un profesional debidamenteriallicado.En caso de incompatibiliadentre la toma de corriente y la clavija del electrodomestico, Solicite a un electricista qualificado que sustituya la toma de corriente por other del tipo adecuado. La clavija y la toma de corrientedebencumplirconlanormativaactualdelpaísdeinstalacion.

• La connexion a la fuente de alimentacion también se pueda realizar colocando un interruptor de corte omnipolar entre el electrodomés-tico y la fuente de alimentacion, con unaSeparateda de contacto que cumpla con los requisitos de la categoria de sobretension lll, que pueda soportar lacargamáximaconectadayquecumplalalegislasvigente. Elcablede tierra amarillo-verde nodebeser interrupidopor el interruptor. Cuando se instalal electrodomestico, la toma de corriente o el interruptor omnipolarutilizadoparaalconexiondebenserf fácilmenteccessibles.
• La desconexión se pueda lograr Maintainendo la clavija accesible o incorporando un interruptor en el cableado fjo de acuerdo con las normasdecableado.
• ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del electrodomístico de cocina o losindicados por el fabricante del electrodomístico en las instrucciones de uso como protectores adecuados o incorporados en el electrodomístico. El uso deproteccionessinapropiadaspuedecausaraccidentes.
• ADVERTENCIA: Puede resultar peligrosso cocinar en una plac sin vigilancia cuando se utilizes grata o aceite, ya que你可以 producirse incendios. NUNCA intente apagar un incendidio con agua; deben apagar el electrodomestico y cubrir posteriormente la llama, p. ej., con una tapa o unamantacontraincendios.
• ADVERTENCIA: Peligro de incendio: no almacene articulos sobre las superficiesdecocciación.
• PRECAUCION: deben supervisarse el proceso de coccción. Los procesos decocciónbrevesdebensupervisarseconstantly.

• Si está presentes, no mire fácilmente los elementos de la plac de lamparahalógena.

• No ponga objetos metalicos como cuchillos, tenedores, cucharas o tapassobrelaplaca.Podriancalentarse.

• Losutensildos de aluminioy plástico nodeben colocarse sobre las zonas decalentamente.
• Después de cada uso, esnecessarylimpiarlaplaca paraevitarracumulaciónde suciedad ygrasa.Sisejan,alvolverausagevalvelenacocinarsehastaquemarse,emitiendohumo yoloresdesagradables,pornomencionarellriesgosdeincendio.
• No toque las zonas de calentimiento durante el funcionaimiento ni duranteuntiempoodeportunidadesdeluso.
• Utilicesiemprelosutensiliosdecocinaadecuados.

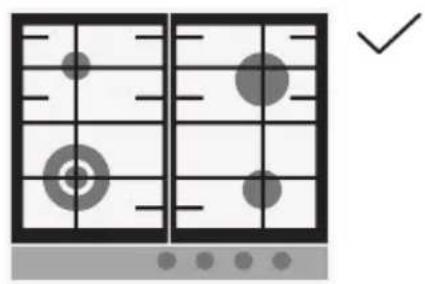

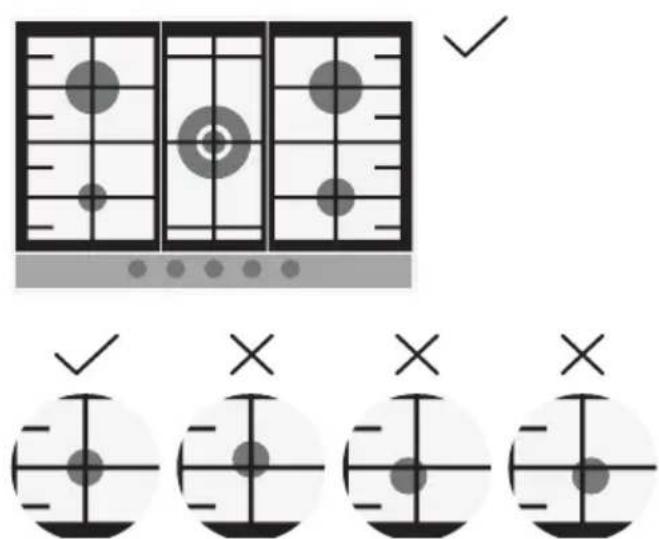

• Coloque sempre la sartén en el centro de la unidad en la que vaya a cocinar.
• Nocologuenadaenelpaneldecontrol.
• Noutilicelaplacacomosuperficiedetrabajo.
• Noutilicelasuperficiecomotablaparacortar.
• No guarde objetos pesados encima de la placà. Si caen sobre la placà
  -的前提下。
  Noutilicelaplacaparaguardarcosas.
• Nodeslicelosutensiliosdecocinaatravésdelaplaca.
• No utilise materiales asperos o abrasivos ni espátulas metálicas afladas para limpar los cristales, ya que这些东西 peuvent rayar la superficie y hacer queserompan.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, porsuserviciotécnicooporrialquierprofesionalcualificado similar para evacar riesgos. El conductor de tierra (amarillo-verde) debetener más de 10 mm de长大o en el lado del bloque de terminales. La sección de los conductores internos debe ser adecuada a la potencia absorbida por la plac (indicada en la etiqueta). El tipo de cable de alimentacióndebeserH05GG-F.
• No se requiere ninguna operation/ajuste adicular para hacer funcionalistreelectrodomesticoalasfrecuenciasnominales.
• Esteelectrodométrico no estáído para=accionarsepor mediode untemporizadorenonounsistemadecontroladistanciaseparado.

43 Instrucciones de seguridad
47 Instrucciones para el instalador
48 Conexiones
50 Uso de la plac: instrucciones de uso
51 Mantenimiento y limpieza
51 Servicio técnico
52 Protección del medio ambiente
83 Información技术水平

Gracias por comprar esta plac degasHaier. Lea atentamenteestemanualde instrucciones antes de usar la y conservelo en un lugar seguro para poderlo consultar más adelante en caso de necessities.

La instalación de un electrodomístico puede ser una operación complicada que, si no se leva a cabo correctamente, pueda afectar seriamente a la seguridad de los consumidos. Por estarzón, estaareadebeserllvada acabo por un profesional calidad y de conformidad con las normas技术水平icas vigilentes.En caso de que este consejo no seonga en cuesta y la instalacion sea realizada por una persona no calidad, el fabricante declina toda responsabilidad porequalquier fallo技术水平cdel producto, ya sea en perjuicio de bienes olesiones humanas.

INSTALACION

La plac se pueda instalar enrialquier encimera resistente a temperatas de hasta 100^ yiene un grosor de 25-45 mm.El tameno del trozo a extraer de la plac se muestranenlaFigura2*.

Cuando haya un espacio accesible entre la placata integrada y la cavidad inferior, se debe insertar una pared divisoria de material aisliente (maderacomateriaisimilar)(Figura 3*).

Si se instalala la placar entre dos armarios, la distancia entre el corte y el armario deben ser de al menos 170mm para las placas de 60~cm, y de 250~mm para las placas de 75~cm (vease la Figura 2^) ,m吲nas que la distancia entre la placay lapared trasera debe serde al menos 70 mm para las placascon controls frontales yde 50~mm para las placas con controls laterales. La distancia entre la placay yequalquier other unidad o electrodomestico situado encima de ella (por ejemplo,una campana extractora) no debe ser inferior a 700~mm (Figura 4^) .Los objetos metalicos del cajon peuvent alcantar altas temperatas debido a la recirculacion del aire.Porlotanto,serecomiendautilizarunpanel intermediode madera.Importante:Eldiagrama de la Figura 1^* muestra como se debe aplicar el sellador.

La plac se instala utilizing las abrazaderas de fijacion suministradas y los orificios de la base delaúnidad.

Cuando se instala una placá de 75 cm sobre unorno integrado, este debe contar con enfiambreportorventilador.

Cuando se instalala una placac de 60cm sobre un hora integrado, este debe contar con enfiambreportor ventilador.

UBICACIONADECUADA

Este electrodométrico debe instalarse de conformidad con la normativa vigente y'utilise únicamente en un espacio bien ventilado. Lea las instrucciones antes de instalarotivilizaresteelectrodométrico. Un electrodométricode coccción agasproduce calor y humedad en la zona en la que está instalado. Por estarzón, debe garantizar una buena ventilación ya sea manteniendo todos los pasos de aire natural abiertos o instalando una campana extractor con un conductor de escape.

El uso intensivo y prolongado de este electrodomesticopuedequireirventilacionadicional, como laaperturade una ventana o un aumento de la velocidad del ventilador electrico, si tiene uno.

Sinoes possible instalar unacampana extractor, se debe instalar un ventilador electrico en una pared o ventsa exterior para garantizar una ventilacion adecuada. El ventilador electrico debe ser capaz de hacer a cabo una renovacion completadelairedelacocinade 3 a 5 vecescada hora. El instalador debe seguir las normas nacionespertentes.

CONEXION ELECTRICA (SOLO PARA R.U.) Advertencia: Este electrodomístico debe conectarseatierra.

Este electrodométrico ha sido disnado exclusivamente para uso dométrico. Laexiona la red electrica debe ser realizada por un electricista competente, asegurando que se cumplan todas las normativas vigentes sobre dichas instalaciones. Este electrodométrico solo debe conectarse a un punto de derivación con clasificacion adecuada; una clavija/toma de corriente de 3 patas y 13 amperios no son adecuados. Debe disponiblese de un interruptor de dos polos y el circuito debeatar con una protección de fusibleadecuada. En lasinstruciones de uso y en la placacde clasificacion del electrodométrico encontrará mas detalles sobre los requisitos de alimentacion del producto. En el caso de los productos integrados, si desea utilizing un cable mas largo que el proportionado, se debe utiliser uno resistente al calory con una clasificacion adecuada.

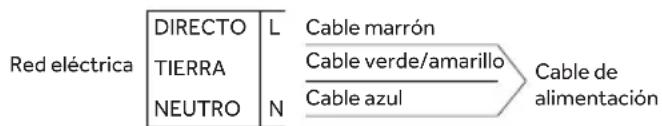

El cableado debe conectarse a la red electrica como sigue:

	TerminalConexión
Cable verde yamarillo	Conexión a tierra
Cable neutro azul Conexión
Cable marrón	Conexión directa

Note: No recomendamos el uso de dispositivos de derivación a tierra con electrodomésticos de cucina electricos instalados en+puntos de derivacióndeferido alasactivaciones innecesarias que puedaocurrir. Se le recuerda de nuevo que este electrodomésticodebeestarcorrectamenteconectarao tierra.Elfabricantedeclina todaresponsabilidad porcualquier evento que ocurre comoresultado deuna instalacioneléctrica incorrecta.

CONEXIONELECTRICA

Compruebe los datos de la plac de caracteristicas sociales, ubicada en el exterior de la unidad, para garantizar que la tension de alimentacion y de entrada sean adecuadas. Antes de la conexion, compruebe el systema de puesta a tierra. Por ley,

este electrodoméstico debe connectarse a tierra. Si este no se cumple, el fabricante no sera responsable de los danios causados a personas o bienes. Si todas no hay un enchufe connectado, instale un enchufe apropriado para la energia indicada en la placac de calorificas. El cable a tierra es de coloramarillo/verde.El enchufe siempredebe ser accesible.

Cuando la placá está connectada directamente alaredeléctrica,deferáinstalarseundisyuntor. Si el cable de alimentación está dañado,debese reemplazado por un ingeniero@cualificado paraevitarcualquierriesgopotencial.

El cable a tierra (verde yamarillo) debe ser al menos 10mm maslargoquelos cablesdirectoy neutro. La seccion del cableutilizo debe ser del tamano correcto en relation con la potencia absorbida por la plac. Consulte la plac decharacteristicas para ver los detalles de alimentacionasegurese dequeele cabledealimentacionseadeltoipo3x0,75 mm2H05GG-F.

Si un electrodoméstico no está equipado con un cable de alimentación y un enchufé, o con otros medios de desconexión de la red electrónica que tengan unaSeparateda de contacto en todos los polos que permit a una desconexión completa bajo conditiones de sobretension de categoría III, las instruciones deben indicar que los medios de desconexión deben estar incorporedados en el cableado fijo de conformidad con las normas de cableado.

CONEXIONDEGAS

Estas instrucciones estan destinadas a personalequalido.La instalacion de equipos deberealizarse de conformidad con la normativa nacionalepertinente.Solo para R.U.:por ley,la instalacion/trabajo de gasdeberealizarlos uninstalador«GasSafe»).

Todo los problemas deben realizarse con el suministroeléctricodesconectado.

La plac de caracteristicas de la plac muestra el tipodegas conel quedebeusarse.Laconexiona la red o la bombona de gas debe realizarse

Después de haber comprobado que está regulada para el tipo de gas con el que se utilizes. Si no está correctamente regulada, consulte las instrucciones de los párafos siguientes para Cambiar la configuración del gas.

Paraelgasliquido(bombona)utilicereguladores de presión que cumplan las normas naciales pertinentes. Utilice solo tubos, arandelas y juntas que cumplan con las normas naciales pertinentes.

Para algunos modelos se proporcióna un conectorcónicoparalainstalación enlos páíses donde este tipo de connectores obligatorio. En la figura 8 se indica como reconcer los differentes temas de connectores (CI = cilindrico, CO=cónico).

En todos los casos, la parte cilindrica del conectorDebe connectarse a la plac. Al conectar la placal suministro degas mediante tubos flexibles, asegúrese de que la distancia maxima cubierta por el tubo no exceedas 2 metros.

El tuboflexible se instalará detal maneraque no pueda entrada en contacto con una parte móvil de launidad de alojamento (p.ej.: un cajón) y no pase por ningún espacio en el que pueda ser aplastado, doblado o dañado de网通una眼看.

Para registrar dañar la plac, lleve a cabo la instalación siguiendo esta secuencia (Figura 6*):

1. Monte las piezas en secuencia como se muestraenlailustracion:
   A:1/2Adaptadormachocilindrico
   B:1/2Junta
   C: 1/2 Adaptador de gas hembra conico-cilindricoocilindrico-cilindrico
2. Ajuste las juntas con la llave y recuerde girarlostubosenposicion.
3. Conecte el accesorio C al suministro de gas mediante un tubo ríoido de cobre o un tubo flexibledeacero.

IMPORTANTE: Realice una verificacion final para detectar fugas en las conexiones del tubo utilizing una solución jabonosa. NUNCA UTILICE UNA LLAMA. Además, asegürese de que el tubo flexible no entra en contacto con ninguna parte móvil del armario (p. ej.: un cajón)

y que no está situado en un lugar dondeURTDA danarse. Advertencia: Si huele a gas cerca de este electro-domestico, ciderre el suministro de gas al electro-domestico y llame al的技术ico directamente.No busque una fuga con una llamaabierta.

ADAPTACION DE LA PLACA A DIFERENTES TIPOSDEGAS

Para adaptar la plac a differentestips de gas, sigalasinstruccionessiguientes:

Retirelasrejillasylosquemadores.
- Introduzca la llave hexagonal (7 mm) en el soportedelquemador(Figura7*).

Desenrosque elinyectomy reemplaceloporuno adecido para el gas que va a utiliser (consulte latabladetiposdegas).

REGULACIONDELLALLAMAMINIMA

Después de encender los quemadores, gire el mando de control hasta el ajuste minimo y, a continuación, extraiga el mando (esto se pueda hacer fácilmente aplicando una presión suave). El tornillo de regulaciónuedeajustarse con unlittledestornilladoraislado,como se muestraenlaFigura9*.Girarel tornilloensentido horario reduce el flujo de gas,mienes que girarlo en sentido antihorario augmenta el flujo. Utilice esteajuste paraobteneruna llama de aproxima-mente3o4mmde longitudyquito vuelvaa colocar elmando decontrol.

Cuando el suministro de gas disponible sea GLP, el tornillo paraaabstar la llama minima debegirarseensentidohorariohasta eltopefinal.

Cuando haya llegado a cabo la nuevo regulación del gas, cambie la antigua placá de característica del gas de su electrodomístico por otra (suministrada con la placá) adecuada para el tipo de gas para el que se ha regulado.

Este electrodométrico solo debe utilizes para los fines para los que ha sido disnado, es decide la cucina domestica. Cualquier otherwise usedo se considerarainadecuado y, por lo tanto, podrieran serpeligrosos. Elfabricante nosera responsable de ningun daño o perdida resultante de un uso inadeado. Antes de usar el quemador, asegürese de que los perímedros de la rejilla centren el quemador como se muestra a continua. Si utilizes rejillas de hierro fundido, bajo de la rejilla se indica la posición. Asegürese de que se usa la rejilla exacta en la posicióncorrecta.

USODELQUEMADORDEGAS

Antesdeencenderlaplacade gas,aseguesede colocar las tapas del quemador correctamente ensu posicion.
Esta placat esta equipada con un systema de encendidoelectronico para encender el quemador.

Para encender los quemadores, haga lo.), Presioney gireen sentidoantihorario.
haasta el*simbolo de la llama mas grande o a
posicion 9 y mantenga presionado durante 5
segundos despues del encendido.Elistema

de encendido continuarágenerando chispas.mrientras se presione el mando de control.Advertencia:Sinohayelectricidadenelelectrodomestico para encender el quemador,utilice unacerillaounencendedordelsiguientemodo:

• Acerque la cerilla o el encendedor encendidos alquemador.
  Presioneygire elmandoensentidoantihorario hasta el simbolo de la llama mas grande o la posicion 9 y mantenga presionado durante 5 segudosdespuesdelencendido.

Advertencia: En cualquier caso, siupones de 5 seguidos el quemador no se ha encendido, dejedeutilizareldispositivoyespere al menos 1 minuto antes de volver a intentar encender el quemador.

MANDOSDECONTROL

Cada mando controla un quemador, tal y como semuestraenlaserigrafia.Losmandos tienen9 posiciones desde la llama mas alta hasta la mas baja.Nuncatratedecambiarde°a 1.

Indicadores
■	Quemador controlado por mando de control
○	Quemador de desconexión
9.	Ajuste de potencia más alto y encendido electrico
10.	Ajuste de potencia más bajo

CONSEJOSGENERALES

Para Obtener los最好的 resultados, utilise recipientes de coccción con una superficie plana. El時間 de la superficieDebe coincidir con el del quemador de gas como se indica a continua.

TablaA:

Tipo de quemador	∅ reciprocal (cm)	Potencia (kW)	G20/20 mbar (metano)	G 30/28-30 mbar (LPG)
AUX Auxiliar	10-18	1,00	95 l/h	73 g/h
SR Semirrápido 1.5 kW	12-22	1,50	143 l/h	109 g/h
SR Semirrápido 1.75 kW	12-22	1,75	167 l/h 12	7 g/h
R Rápido	16-26	2,70	257 l/h	196 g/h
DC 4,2 kW MONO	16-26	4,2 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4,6 LPG	476 l/h	334 g/h

Mantenimiento y limpieza

• Antes de limpiar la plac, asegúrese de que el electrodomesticosehayaenfriado.
• Retire el enchufe de la toma de corriente o (si está conectado directamente) apague la alimentacióneléctrica.
  Las operaciones de limpieza ymantimiento no deben ser realizadas por niños sin supervisión
• Nunca utilise abrasivos, detergentes corrosivos, blanqueadores ni acidos. Eviterialquier sustancia acida o alcalina (jugode limon, vinagre, etc.) en las partes esmaltadas, barnizadas o de acero inoxidable.

Al limpiar las partes esmaltadas, barnizadas o cromadas, use agua caliente con jabón o undetergente nocorroso. Paraelacero inoxidable, useunasolución de limpiezaadecuada.

• Los quemadores peuvent limpiarse con agua

Servicio técnico

Antes de llamar a un的技术o de service, com pruebelosiguiente:

• Que el enchufe está correctamente insertado yconectado.
• Que el suministro de gas no sea defectuoso. Sinosedetectaelfallo:

Apague el electrodomestico y llama al serviceo
tecnico.NOMANIPULEEL ELECTRODOMESTICO.

Para recipientes más(ICOS),el quemador de gasdebe regularse de modo que la llama no se superponga a la base.No debenutilizarerecipientes con bases concavas oconvexas.ADVERTENCIA:Si se apaga accidentalmenteuna llama,gire el mando a la posicion deapagado y no intente volver a encenderla durantealmenos1minuto.

Si, con el paso de los años, las llaves de gas se vuelven rígidas y no se pueda girar, seranecessarylubricarlas.Tal operationdebeserrealizadaunicamente portechnicosde serviceculificados.

con jabón. Para restuarar su brillo original, utilise un limpiador dométrico para acero inoxidable. Después de la limpieza,.SEque los quemadoresyvuelvaacolocarlos.
- Es importante que losquemadores se vuelvan acolocarcorrectamente.

Rejillasyquemadorescromados

Las rejoillas ylos quemadorescromados tienden a decolorarse con el uso. Esto no pone en peligrolafuncionalidadaddelaplac.

Nuestro centro de servicios posventa可以把 proportionsarrepuestosnecasario.

El fabricante no se hace responsable de ninguna imprecisión的结果をlos erros de impresión o transcripción contentidos en este folleto. Nos reservamos el derecho a realizar modificaciones a los produits según seaecessary, incluidos losinterestes de consumo, sinperjuicio delascharacteristicas relacionadasconlaseguridolafunción.

Mediante la colocacion de lamarca en este electrodomestico, confirmamos el cumplimiento de todos los requisitos legislativos europeos relevantes en materia de seguridad, salute y medioambienteaplicablesaesteproducto.

Este electrodomestico cumple la Directiva Europea 2009/142/CE (GAD) y, a partir del 21/04/2018,conelReglamento deAparatosde Gas2016/426(GAR).

Gestión de residuos y protección del medio ambiente

Este electrodométrico está etiquetado de(acuerto con la directiva europea 2012/19/UE en materia de residuos de aparatos electricos y electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueda tener un efecto negativo

en el medio ambiente) como elementos basics (que pueda reutilizar). Es importante que los RAEE se sometan atraits-mientos especialicos para(deschar y eliminarcorrectamente los contaminantes y recuperar todos los materiales reutilizables.Las personas despenan un papel

clave a la hora de garantizar que los RAEE no se convertan en un problema medioambiente. Paraarlo, es esencial seguir的一些 normas tíbasicas:

• Los RAEE no deben recibir el myself tratamiento que losresiduosdomesticos.
• Los RAEE deben lllevarse a areas de recoleccion especificas gestionadas por el ayuntamento o porunaEmpresa registrada.

En manyos paises能把 haber servicios de recogida adomicilio paraRAEEde gratamarno. Al comprar un electrodomestico nuevo, el antiguo能把 devolverse al proveedor (que debe acceptorlo de forma gratuite) siempre y cuando el electrodomestico antiguoongacharacteristicas similares y sea de un tipo equivalentealelectrodomesticoadquirido.

AHORRARY RESPETAREL MEDIO AMBIENTE

Cuandoseaposible,useunatapapara cubrir los utensilios de cocción. Regule la llama de modo que no sea mayor al diametro del utensilio de cocción.

La Empresa constructora declina toda responsabilidad derivada de eventuales erroses de impresión contentsados en el presente libro. Se reserva ahora el correcho de realizar las改动aciones que se consideren útiles a los produits sin comprometer las característica's eventual es.
