MANUALE UTENTE HW-Q710GD SAMSUNG

INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DISCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECHNICO QUALIFICATO.

Per una descrizione dei symboli che è possible trovare sul proprio prodotto Samsung,fare riferimento alla tabella riportata di seguito.

4	ATTENZIONE RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.
5	Questo symbolo indica la presenza di alta tensione all'interno. è pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
1	Questo symbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione.
2	Prodotto di classe II:Questo symbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica. SeQuesto symbolo non è presente su un prodotto dotato di cavo di alimentazione,之意 indica che il prodotto DEVE essere collegato in modo affidabile a una messa a terra di protezione.
~	Tensione CA:la tensione nominale contrassegnata con questo symbolo è di tipo CA.
-	Tensione CC:la tensione nominale contrassegnata con questo symbolo è di tipo CC.
A i	Attenzione. Consultare le Istruzioni per l'uso:questo symbolo indica la necessità di consultrare il manuale utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

• Per ridurre il rischio di incendio o scariche elettriche, non esporre quello dispositivo alla pioggia o all'umidità.
• Non utilizzato i fumigatori per liquidi contenti sostanze chimiche, quali repellenti per zanzare o deodoranti per ambienti, in prossimità del prodotto. Se il vapore entra in contatto con la superficie del prodotto o vi penetrà, cui causare macchie o malfunzionamenti.

ATTENZIONE

PER EVITARE SCARICHE ELETTRICHE,INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISpondente.

• Questo dispositivo deve sempre essere collegato a una presa CA con collegamento a terra di protezione.
• Per scollegare il dispositivo alla rete elettrica occorre staccare la spina alla presa; pertanto, la presa elettrica deve essere facilemente accessibile.
• Non esporre quello dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenti liquidi, ad esempio vasi, sul dispositivo.
• Per spegnere completeness il dispositivo, è necessario scollegare la spina di alimentazione alla presa di corrente. Di seguenza, la spina di alimentazione deve essere sempre disponibile e prontamente accessibile

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di alimentazione individati nell'adesivo di identificazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci si siazio circostante sufficiente per la ventilazione (7 10~cm) .Assicurarsi che le fissure di areazione non siano ostruite.Non posizionare l'unita su amplificatori o altre apparecchiature che potrebbero surriscaldarsi.Qesta unita e progettata per l'utilizzo continuo. Per spegnere completenessl'unita, scollegare la spina CA alla presa a parete.Scollegare l'unita se si prevede di non utilizzarla per un lungo periodo di tempo.
2. Durante temporali, scollegare la spina CA alla presa a parete. I picchi di tensione causati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore. In caso contrario, potrebbe generarsi un surriscaldamento con seguente malfunzionamento dell'unità.
4. Proteggere il prodotto dall'umidità (ad es. vasi), dal calore inccesso (ad es. un camino) o da apparecchiature che creano forti campi magnetici e elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. É escludivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basso temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzato l'unità attendere circa 2 ore sono a quando non raggiunge la temperatura ambiente.
5. La batteria utilizzata con quello prodotto contiene sostanze chimiche dannose per l'ambiente. Non gettare la batteria nei rifiuti domestici generici. Non esporre la batteria al calore in effesso, alla luce solare diretta o al fuoco. Non mandare in corto circuito, smontare o surriscaldare la batteria.

ATTENZIONE: La sostituzione non corretta della batteria cui poto causare il rischio di esplosioni. Sostituire solo con una batteria dello stesso tipo o equivalente.

01 VERIFICA DEI COMPONENTI

Unità principale Soundbar

Cavo HDMI

Telecomando Soundbar

• Guida per il montaggio a parete

• Batterie

Vite di supporto X 2

• Subwoofer

Vite (M4 x L10) X 2

Cavo di alimentazione X2 (Subwoofer, Soundbar)

• Staffa per montaggio a parete X 2

• Piedino di gomma X 4

NOTA

• Per acquistare componenti aggintivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.

02 PANORAMICA DEL PRODOTTO

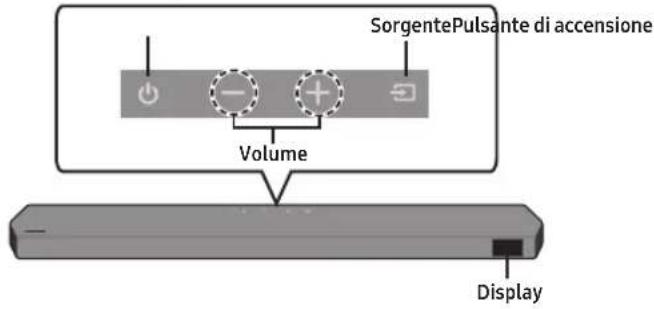

Pannello superiore della Soundbar

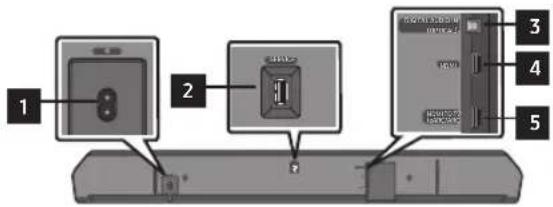

Pannello inferiore della Soundbar

1 POWER (College)

Collegare il cavo di alimentazione della Soundbar.

2 SERVICE

Collegare un dispositivo di archivazione USB per aggiornare il software del prodotto.

Collegare all'uscita (ottica) digitale di un dispositivo esterno.

4 HDMI

Immette i segnali audio e video digitali tramite un cavo HDMI.

Consente il collegamento all'uscita HDMI di un dispositivo esterno.

5 HDMI TO TV (eARC/ARC)

Collegare al jack HDMI di una TV.

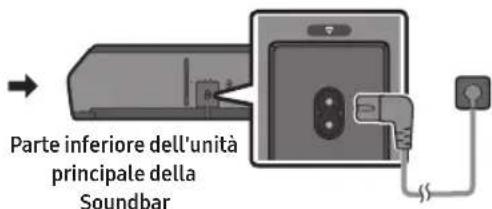

Collegamento del cavo di alimentazione e delle unità

L'indicatore LED LINK smette di lampegliare e la luce blur rimane fissa quando viene stabilita una connessione tra la Soundbar e il Subwoofer.

Collegamento con cavo ottico (D.IN)

NOTA

• Se l'audio del TV non viene emesso, premere il pulsante (Sorgente) nella parte superiore della Soundbar oppure il pulsante (Sorgente) sul telecomando per selezionale la modalità "TV ARC".
• Si consiglia di utilizzato un cavo HDMI certificato da HDMI.org.
• Se siutilizza un cavo ottico e i terminali sono dotati di copertura, assicurarsi di rimuovere le copertura.

Utilizzo della funzione Q-Symphony

Quando la soundbar si connette alla TV Samsung che supporta la funzione Q-Symphony, è possibile riproduire il suono contemporaneamente sulla soundbar e sulla TV. Nel caso in cui venga utilizzata la funzione Q-Symphony, il suono surround riprodotto sulla TV consente di godere di un effetto sonoro surround maggiornente tridimensionale e più ricco. Quando la soundbar è connessa, viene visualizzato il menu "Q-Symphony" sulla TV. (Il messaggio visualizzato potrebbe variate a seconda del modello di TV.) (Impostazioni (念) Tutte le impostazioni (Suono Uscita audio)

Uso di SpaceFit Sound

Questa funzione analizza lo spazio di ascolto dell'utente con il microfono della TV Samsung e fornisce un audio ottimale per lo spazio. L'ottimizzazione dell'audio procede automaticamente.

NOTA

• Solo alcuni modelli di TV supportano esta funzione. La funzione viene gestita dal TV.

05 UTILIZZO DI UNA CONNECTIONE WIRELESS

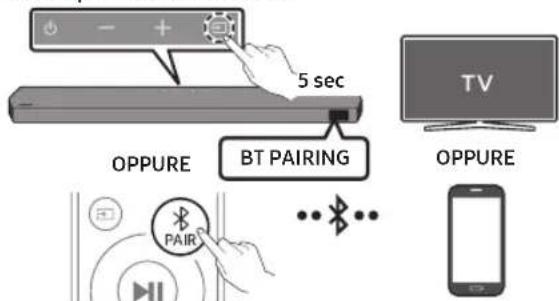

Connaissance tramite Bluetooth

Parte superiore della Soundbar

• Cercare il dispositivo Bluetooth sulla TV o sul dispositivo mobile.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY: In esta modalità, è possible riconnettere qualiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BT PAIRING: In esta modalità, è possibile connettere un nuovo dispositorio alla Soundbar.

(Premere il pulsante PAIR sul telecomando della Soundbar oppure tenere premuto il puls

(Sorgente) nella parte superiore della Soundbar per almeno 5 secondi quando la Soundbar è in modalità "BT".

NOTA

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

Connessione tramite Wi-Fi (rete wireless)

• Per connettere una Soundbar a un dispositivo mobiletramite una rete wireless (Wi-Fi), è necessario disporredell'app SmartThings.
• Connette il disposativo mobile (smartphone, tablet e casi via) alla rete Wi-Fi a cui è connessa la TV.
• Installare e avviare l'app SmartThings sul dispositi vo mobile (smartphone, tablet e cosi via).
• Seguire le istruzioni che vengono visualizzate sulla schermata dell'app sul dispositiivo mobile per connettere la Soundbar alla rete Wi-Fi.

06 RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza, verificare quanto segue.

La Soundbar non si accende.

• Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

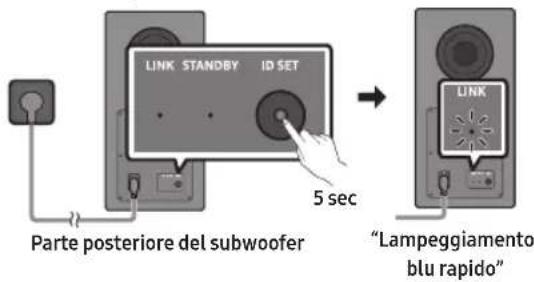

Se il subwoofer non si collega automaticamente

1. Specnere l'unità principale della soundbar.
2. Tenere premuto ID SET sulla parte superiore del subwoofer per almeno 5 secondi.

1. Premere il pulsante Su sul telecomando per 5 secondi.

1. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato).
   L'indicatore LED LINK smette di lampegliare e la luce blu rimane fissa quando viene stabilita una connessione tra la Soundbar e il Subwoofer.

La Soundbar funziona in modo non regolare.

• Disinserire e reinserire il cavo di alimentazione.
• Inizializzare il prodotto e riprovare.
• In assenza di segnale, la Soundbar si spegne automaticamente quando un certo periodo di tempo Accendere la Soundbar.

Il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.
  Sostituire le batterie.

L'audio non viene diffuso alla soundbar.

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e casi via), regolare il volume del dispositivo esterno.
  Per l'uscita audio della TV, selezionare Soundbar.

(TV Samsung: Pagina iniziale Menu Impostazioni () Tutte le impostazioni (Suono Uscita audio Seleziona Soundbar)
- Disinserire reinserire il cavo alla Soundbar.

L'audio non viene diffuso dal subwoofer.

• Verificare che il LED nella parte posteriore del Subwoofer e degli altoparlanti surround sia attivo e si illumini in blu. Riconnetterlo quando il LED blu lampeggia o il LED rosso si accende.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC) (DA HDMI A TV) (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC.
• Il collegamento potrebbe non essere possibile a causa di un disposativo esterno collegato (set-top box, console di gioco eosi via). Connettere direttamente la Soundbar.
• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale () Menu Impostazioni ( Tutte le impostazioni () Connessione Gestione dispositiivi esterni Anynet+ (HDMI-CEC) ON)

La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su "BT PAIRING". (Premere il pulsante PAIR sul telecomando oppure premere il pulsante (Sorgente) sul dispositorio per almeno 5 secondi).
• Riconnetterlo dopo aver rimioso l'elenco degli altoparlanti Bluetooth sul dispositorio da connette. (TV Samsung: Pagina iniziale (→ Menu → Impostazioni (→ Tutte le impostazioni (→ Suono → Uscita audio → Elenco altoparlanti Bluetooth)

Il suono si interrompe se connesso tramite Bluetooth.

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.
• Se il dispositivo connesso tramite Bluetooth viene posizionato troppo lontano alla Soundbar, l'audio potrebbe interrompersi. Avvicinare il dispositivo alla Soundbar.
• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installmente e le condizioni d'uso.

La Soundbar non si connette al Wi-Fi.

Assicurarsi che il router wireless sia acceso, quindi riconnetterlo dato il riavvio.
- La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvincare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.

La Soundbar non si accende automaticamente con il TV.

• Quando si spegne la Soundbar除去 guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Specnere la TV.

07 NOTE IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.
• Potrebbe venire addebitato un costo amministrativo nei seguenti casi:

(a) l'utente richiede l'assistenza di un technician e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
(b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
- Prima della visita di un technician, l'utenteiene informato dell'importo del costo amministrativo.

08 SPECIFICHE E GUIDA

Nome modello HW-Q710GD

Peso	Dimensioni (L x A x P)
4,8 kg	1110,7 x 60,4 x 120,0 mm

Intervallo di temperatura di esercizio da +10 °C a +40 °C

Intervallo di umic operativa dal 10 % all'80 %zza condensa

Temperatura diimmagazzinaggioda -20 °Ca +45 °C

Umidità di immagazzinaggiodal 5 % all'95 %,senza condensa

AMPLIFICATORE

Potenza di uscita nominale

160 W

Formati di riproduzione supportati

Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch

Nome subwoofer

PS-WQ700D

AMPLIFICATORE

Potenza di uscita nominale

160 W

NOTA

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso.
- Il peso e le dimensioni sono approximativi.
- Per ulteriori informazioni sull'alimentazione e il consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar)

Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.

Consumo di energia complessivo in standby (W)
6,0 W

Metodo di disattivazione della porta Wi-Fi

Premere il pulsante CH LEVEL sul telecommando della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.

Metodo di disattivazione della porta Bluetooth

Premere il pulsante TONE CONTROL sul telecomando della Soundbar per 30 secondi per attivare/disattivare ilBluetooth.

• Con la presente, Samsung dichiara che esta apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello. L'uso di但这a apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito. La funzione 5 GHz WLAN (Wi-Fi o SRD) di但这a apparecchiatura può essere utilizzata solo in ambienti interni.
• POTENZA DI USCITA DISPOSITIVO WIRELESS Potenza max trasmettitore RF

100 mW a 2,4 GHz - 2,4835 GHz
200 mW a 5,15 GHz - 5,25 GHz e 5,47 GHz - 5,725 GHz
100 mW a 5,25 GHz - 5,35 GHz
25 mW a 5,725 GHz - 5,875 GHz

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confazione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzato ilsystema di conferimento Gratis o previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati seconde le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/ environment/our-commitment/data/
