HW-Q810GD - Barra audio SAMSUNG - Manuale utente e istruzioni gratuiti

MANUALE UTENTE HW-Q810GD SAMSUNG

INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DISCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECHNICO QUALIFICATO.

Per una descrizione dei symboli che è possible trovare sul proprio prodotto Samsung,fare riferimento alla tabella riportata di seguito.

4	ATTENZIONE RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.
5	Questo symbolo indica la presenza di alta tensione all'interno. è pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
1	Questo symbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione.
2	Prodotto di classe II: quello symbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica. Se questo symbolo non è presente su un prodotto dotato di cavo di alimentazione, più indica che il prodotto DEVE essere collegato in modo affidabile a una messa a terra di protezione.
~	Tensione CA: la tensione nominale contrassegnata con quello symbolo è di tipo CA.
-	Tensione CC: la tensione nominale contrassegnata con quello symbolo è di tipo CC.
A i	Attenzione. Consultare le Istruzioni per l'uso: quello symbolo indica la necessità di consulfare il manuale utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

Per ridurre il rischio di incendio o scariche elettriche, non esporre quello dispositivo alla pioggia o all'umidità.
- Non utilizzato i fumigatori per liquidi contenti sostanze chimiche, quali repellenti per zanzare o deodoranti per ambienti, in prossimità del prodotto. Se il vapore entra in contatto con la superficie del prodotto o vi penetrà, più causare macchie o malfunzionamenti.

ATTENZIONE

PER EVITARE SCARICHE ELETTRICHE,INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISpondente.
- Questo dispositivo delve sempre essere essere collegato a una presa CA con collegamento a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica occorre staccare la spina dalla presa; pertanto, la presa elettrica deve essere facilemente accessibile.
- Non esporre quello dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contententi liquidi, ad esempio vasi, sul dispositivo.
- Per spegnere completeness il disposito, è necessario scollegare la spina di alimentazione alla presa di corrente. Di conseguenza, la spina di alimentazione deve essere sempre disponibile e prontamente accessibile

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione si conforme ai requisiti di alimentazione indicati nell'adesivo di identificazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci si spazio circostante sufficiente per la ventilazione (7 10~cm) .Assicurarsi che le fissure di areazione non siano ostruite.Non posizionare I'unita su amplificatori o altre apparecchiature che potrebbero surriscaldarsi. Questa unita è progettata per l'utilizzo continuo. Per spegnere completamente I'unità, scollegare la spina CA alla presa a parete.Scollegare I'unita se si prevede di non utilizzarla per un lungo periodo di tempo.
2. Durante temporali, scollegare la spina CA alla presa a parete. I picchi di tensione causati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore. In caso contrario, potrebbe generarsi un surriscaldamento con seguente malfunzionamento dell'unità.
4. Proteggere il prodotto dall'umidità (ad es. vasi), dal calorie in excesso (ad es. un camino) o da apparecchiature che creano forti campi magnetici e elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. É esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basse temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzato l'unità attendere circa 2 ore sono a quando non raggiunge la temperatura ambiente.
5. La batteria utilizzata con quello prodotto contiene sostanzi chimiche dannose per l'ambiente. Non gettare la batteria nei rifiuti domestici generici. Non esporre la batteria al calore in eccesso, alla luce solare diretta o al fuoco. Non mandare in corto circuito, smontare o surriscaldare la batteria. ATTENZIONE: La sostituzione non corretta della batteria cui poto causare il rischio di esplosioni. Sostituire solo con una batteria dello stesso tipo o equivalente.

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar
Telecomando della Soundbar
- Batterie
- Subwoofer
- Altoparlante surround x2 (Destro/Sinistro, solo modalità HW-Q935GD)
HW-Q935GD: Cavo di alimentazione X4 (subwoofer, altoparlante surround, soundbar)

HW-Q810GD: Cavo di alimentazione 2 (Subwoofer, Soundbar)
Cavo HDMI
- Wall Mount Guide (Guida per montaggio a parete)
Rondella di fissaggio x 2
Vite (M4 x L10) X 2
Supporto per montaggio a parete X2
Gommino del piedino X 4

NOTA

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.
• Il numero dei cavi di alimentazione potrebbe variare a seconda del modello.

02 PANORAMICA DEL PRODOTTO

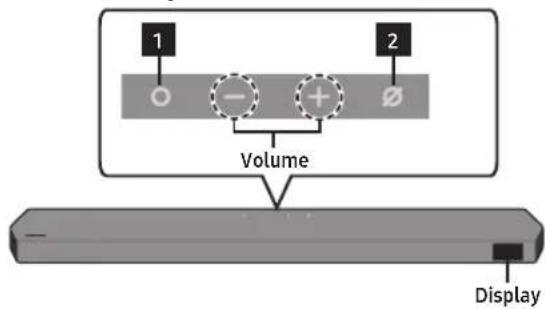

Pannello superiore della Soundbar

Pulsante Multifunzione)

In modalità standby, premere il pulsante

(Multifunzione) per accendere la Soundbar.

Premere il pulsante Multifunzione) perambiare la sorgente di ingresso.

Pulsante Mic On/Off)

Premere il tasto per accendere o specnere il microfono.

Quando il microfono è spento, l'indicatore LED si illumina di roso.

Per passare alla modalità BT PAIRING in modalità BT, tenere premuto il tasto Mic On/Off) nella parte superiore della soundbar per più di 5 secondi.

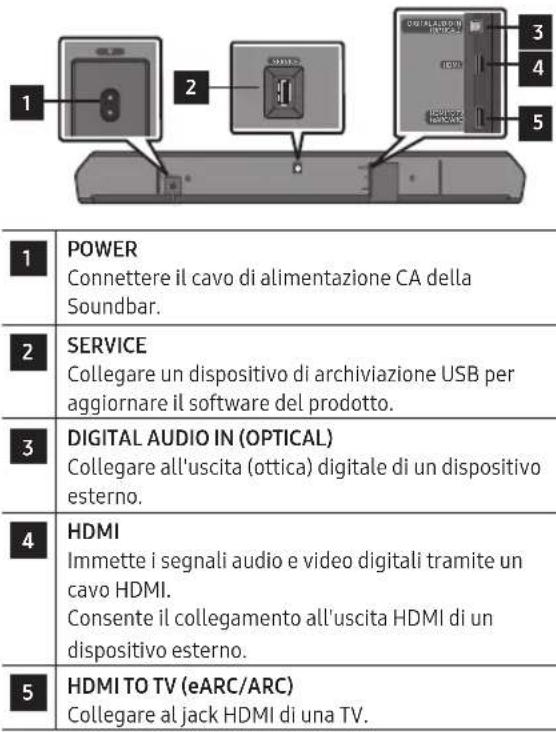

Pannello inferiore della Soundbar

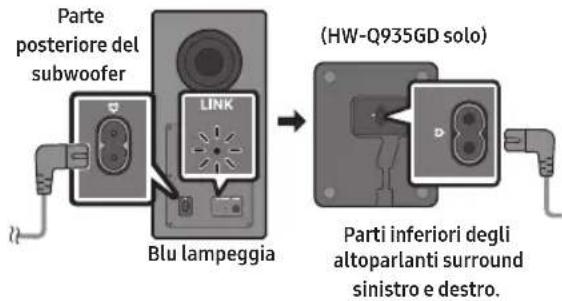

Collegamento del cavo di alimentazione e delle unità

L'indicatore LED LINK smette di lampeggiare e si illumina di blu fisso quando viene stabilita una connessione tra la soundbar, il subwoofer e gli altoparlanti surround.

Cavo HDMI
Cavo ottico (non fornito in dotazione)

Collegamento con cavo HDMI (dispositivo esterno (HDMI)/TV ARC/eARC)
Collegamento con cavo ottico (D.IN)

NOTA

• Se l'audio del TV non viene emesso, premere il pulsante (Multifunzione) nella parte superiore della Soundbar oppure il pulsante (Sorgente) sul telecomando per selezionare la modalità "TV ARC".
• Si consiglia di utilizzato un cavo HDMI certificato da HDMI.org.
• Se si utilizza un cavo ottico e i terminali sono dotati di copertura, assicurarsi di rimuovere le copertura.

Utilizzo della funzione Q-Symphony

Quando la soundbar si connette alla TV Samsung che supporta la funzione Q-Symphony, è possibile riproduire l'audio contemporaneamente sulla soundbar e sulla TV. Nel caso in cui venga utilizzata la funzione Q-Symphony, il suono surround riprodotto sulla TV consente di godere di un effetto sonoro surround maggiornente tridimensionale e più ricco. Quando la soundbar è connessa, viene visualizzato il menu "Q-symphony" sulla TV. (Il messaggio visualizzato potrebbe variate a seconda del modello di TV.)

(Impostazioni ( Tutte le impostazioni ( Suono Uscita audio)

Uso di SpaceFit Sound

Questa funzione analizza lo spazio di ascolto dell'utente con il microfono della soundbar e fornisce un audio ottimale per lo spazio. L'ottimizzazione dell'audio procede automaticamente.

05 UTILIZZO DI UNA CONNECTION WIRELESS

Connessione tramite Bluetooth

Parte superiore della Soundbar

• Cercare il dispositivo Bluetooth sulla TV o sul dispositivo mobile.

• BT READY: In esta modalità, è possible riconnettere qualsiasi TV o dispositorio mobile Samsung connesso in precedenza.
• BT PAIRING: In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.

(Premere il pulsante PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante Mic On/Off) nella parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT").

NOTA

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Per connettere una Soundbar a un dispositivo mobiletramite una rete wireless (Wi-Fi), è necessario disporredell'app SmartThings.
• Connette il disposativo mobile (smartphone, tablet e casi via) alla rete Wi-Fi a cui è connessa la TV.
• Installare e avviare l'app SmartThings sul dispositivo mobile (smartphone, tablet e casi via).
• Seguire le istruzioni che vengono visualizzate sulla schermata dell'app sul dispositiivo mobile per connette la Soundbar alla rete Wi-Fi.

06 RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza, verificare quanto segue.

La Soundbar non si accende.

• Assicurarsi che il cavo di alimentazione della Soundbar siia inserita correttamente nella presa.

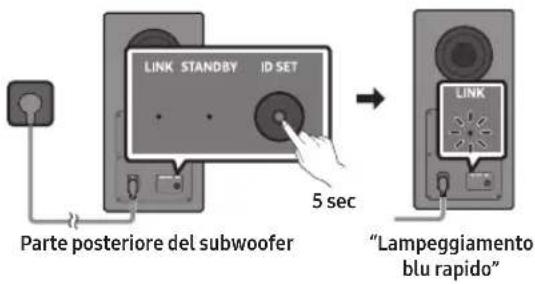

Quando il subwoofer o gli altoparlanti surround non sono collegati automaticamente

1. Spagnere l'unità principale della soundbar.

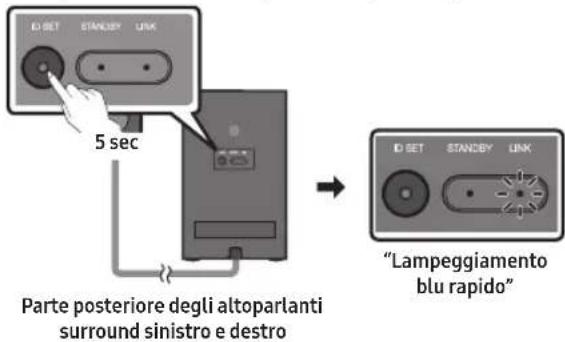

2. Tenere premuto ID SET nella parte posteriore del Subwoofer e gli altoparlanti surround per almeno 5 secondi.
3. Gli altoparlanti surround potrebbero non essere forniti a seconda del modello.

Subwoofer

Altoparlante surround (solo HW-Q935GD)

3. Premere il pulsante Su sul telecomando per 5 secondi.
4. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato).

L'indicatore LED LINK smette di lampeggiare s illlumina di blu fisso quando viene stabilita una connessione tra la soundbar e il subwoofer, gli altoparlanti surround.

La Soundbar funzione in modo non regolare.

• Disinserire e reinserire il cavo di alimentazione.
• Inizializzare il prodotto e riprovare.
• In assenza di segnale, la Soundbar si spegne automaticamente dopo un dato periodo di tempo. Accendere la Soundbar.

II telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.
  Sostituire le batterie.

L'indicatore sulla Soundbar si accende in rosso fisso.

Il microfono è spento. Accendere il microfono.

L'audio non viene diffuso alla soundbar.

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e casi via), regolare il volume del dispositivo esterno.
• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Home (口) Menu Impostazioni (口) Tutte le impostazioni (口) Audio Uscita Audio Seleziona Soundbar)
• Disinserire reinserire il cavo alla Soundbar.

Il suono non viene attivato dal subwoofer o dagli altoparlanti surround.

• Verificare che il LED nella parte posteriore del Subwoofer e degli altoparlanti surround sia attivo e si illumini in blu. Riconnetterlo quando il LED blu lampeggia o il LED rosso si accende.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC) (DA HDMI A TV) (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC.
• Il collegamento potrebbe non essere possibile a causa di un dispositivo esterno collegato (set-top box, console di gioco e casi via). Connette direttamente la Soundbar.
• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Home Menu Impostazioni (念) Tutte le impostazioni (念) Connessione Gestione dispositiivi esterni Anynet+ (HDMI-CEC) ON)

La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su "BT PAIRING". (Premere il pulsante PAIR sul telecomando oppure premere il pulsante (Mic On/Off) sul dispositivo per almeno 5 secondi).
  Riconnetterlo datoaver rimossolelenco degli altoparlanti Bluetooth sul dispositivo da connette. (TV Samsung:Home (回 Menu Impostazioni (回 Tutte le impostazioni (回 Audio Uscita audio Elenco altoparlanti Bluetooth)

Il suono si interrompe se connessotramite Bluetooth.

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.
• Se il dispositorio connessotramite Bluetooth viene posizionato troppo lontano alla Soundbar, I'audio potrebbe interrompersi. Avvicinare il dispositorio alla Soundbar.
• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installmente e le condizioni d'uso.

La Soundbar non si connette al Wi-Fi.

Assicurarsi che il router wireless sia acceso, quindi riconnetterlo dopo il riavvio.
- La Soundbar non si connette se il segnale wireless è troppo debole. Provaré ad avvincare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.

La Soundbar non si accende automaticamente con il TV.

• Quando si spegne la Soundbar cuando si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spagnere la TV.

07 NOTE IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.
• Potrebbe venire addebitato un costo amministrativo nei seguenti casi:

(a) l'utente richiede l'assistenza di un technician e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
(b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).

• Prima della visita di un technique, l'utente viene informato dell'importo del costo amministrativo.

08 SPECIFICHE E GUIDA

Nome modello HW-Q935GD
Peso	Dimensioni (L x A x P)
5,4 kg	1110,7 x 60,4 x 120,0 mm
Intervallo di temperatura di esercizio da +10 °C a +40 °C	Intervallo di umidità operativa dal 10% all'80%, + nonza condensa
Temperatura di immagazzinaggio da -20 °C a +45 °C	Umidità di immagazzinaggio dal 5% all'95%, + nonza condensa

AMPLIFICATORE

Potenza di uscita nominale

240W

Formati di riproduzione supportati

Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD /

Dolby ATMOS / DTS 5.1ch / DTS HD /

DTS-HD Master Audio / DTS:X / LPCM 8Ch

Nome modello HW-Q810GD
Peso	Dimensioni (L x A x P)
5,1 kg	1110,7 x 60,4 x 120,0 mm
Intervallo di temperatura di esercizio da +10 °C a +40 °C	Intervallo di umidità operativa dal 10% all'80%, + nonza condensa
Temperatura di immagazzinaggio da -20 °C a +45 °C	Umidità di immagazzinaggio dal 5% all'95%, + nonza condensa
AMPLIFICATORE Potenza di uscita nominale 200 W
Formati di riproduzione supportati Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
Nome subwoofer PS-WQ930D
Peso	Dimensioni (L x A x P)
9,8 kg	210,0 x 403,0 x 403,0 mm
AMPLIFICATORE Potenza di uscita nominale 160 W
Nome altoparlante surround (solo HW-Q935GD) PS-RQ930D (SINISTRA/DESTRA)
Peso	Dimensioni (L x A x P)
3,1 kg	129,5 x 201,3 x 140,4 mm
AMPLIFICATORE Potenza di uscita nominale 140 W

NOTA

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso.
- Il peso e le dimensioni sono approximativi.
Gli altoparlanti surround sono forniti solo con alcuni modelli.
- Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar)

Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.

Consumo di energia complessivo in standby (W) 6,0 W

Metodo di disattivazione della porta Wi-Fi

Premere il pulsante CH LEVEL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.

Metodo di disattivazione della porta Bluetooth

Premere il pulsante TONE CONTROL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

• Con la presente, Samsung dichiara che esta apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello. L'uso di但这a apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito. La funzione 5 GHz WLAN (Wi-Fi o SRD) di但这a apparecchiatura può essere utilizzata solo in ambienti interni.

POTENZA DI USCITA DISPOSITIVO WIRELESS

Potenza max trasmettitore RF

100 mW a 2,4 GHz - 2,4835 GHz
200 mW a 5,15 GHz - 5,25 GHz e 5,47 GHz - 5,725 GHz
100 mW a 5,25 GHz - 5,35 GHz
25 mW a 5,725 GHz - 5,875 GHz

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i symboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzato ilsystema di conferimento libero的前提o nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di ragcolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifuti non corretto, si invita l'utente a分开are il prodotto e i suddetti accessori da altri tipi di rifuti, conferendoli ai soggetti autorizzati seconde le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltre con dimensioni inferiori a 25cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunt da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/ environment/our-commitment/data/
