MANUALE UTENTE Alexo Glatz

IT Manuale di funzionamento e montaggio 26

	26
Indice
Benvenuti 27
Accessori opzionali 27
Dati tecnici	27
Avvertenze di sicurezza 28
Montaggio e attivazione 30
Uso 31
Manutenzione e cura 32
Smontaggio 32
Garanzia	33
Smaltimento 33

27

Benvenuti

Congratulazioni per l'acquisto del vostro nuovo ALEXO. Si tratta di un prodotto di alta qualità. Il manuale accompagna il prodotto e contiene importanti informazioni per gli utenti sulla sicurezza, l'utilizzo e lo smaltimento. Prima di utilizzare il prodotto, leggere tutte le informazioni contenute nel manuale. Il prodotto deve essere utilizzato solo come qui descritto e nelle situazioni applicative indicate. Seguendo accuratamente le indicazioni d'uso e cura del prodotto, l'ombrellone ALEXO funzionerà alla perfezione per molti anni.

Accessori opzionali

L'ombrellone prevede una gamma completa di accessori, tra cui i prodotti seguenti, che vi si adattano alla perfezione:

• Base • Capsula da incassare
• Morsetto murale
• Punta da prato
• Fodere di protezione
• OSYRION Spot

Rivolgetevi in proposito il vostro distributore GLATZ

Dati tecnici

Grandezza nominale [cm]	Superficie di base [ m^2 ]	Altezza di chiusura senza/con volant [cm]	Altezza di passaggio senza/con volant [cm]	Altezza totale [cm]
200	2.9	135/125	215/200	245
220	3.6	125/115	210/195	245

Dettagli quando si usa il capsula da incassare

Utilizzo conforme

Il prodotto è un dispositivo destinato alla protezione del corpo umano dai raggi solari. L'utilizzo del prodotto è consentito solo presso abitazioni private e in ambito alberghiero e della ristorazione, oppure in ambiti simili. L'apparecchio deve essere utilizzato soltanto conformemente agli manuale di funzionamento e montaggio. Ogni utilizzo diverso da quanto previsto nel presente manuale di funzionamento e montaggio, è considerato non conforme. Sono fatte salve le modifiche dovute ai progressi tecnologici. Nelle presenti istruzioni d'uso, l'ombrellone ALEXO viene definito anche "prodotto" o "ombrellone".

Terminologia di avvertenza utilizzata

!PERICOLO Situazione di rischio diretto che può causare lesioni gravi, anche mortali.

!ATTENZIONE Situazione di rischio potenziale che può causare lesioni medio-lievi.

!SEGNALAZIONE Una situazione che può causare danni alle cose.

Avvertenze di sicurezza

LEGGERE ATTENTAMENTE TUTTE LE AVVERTENZE DI SICUREZZA E ASSICURARSI DI AVERLE COMPRESE.

• Osservare tutte le indicazioni, in modo da evitare incidenti, incendi, esplosioni, scosse elettriche o altri pericoli, causa a loro volta di danni materiali e/o lesioni gravi, anche mortali.
• Verificare che ogni persona che utilizza il prodotto abbia letto e osservi le avvertenze e le istruzioni per l'uso fornite.
• Conservare questo manuale di funzionamento e montaggio per il futuro. Deve essere trasmesso agli utenti successivi del prodotto.
• Il produttore declina ogni responsabilità per danni materiali o lesioni riconducibili a un errato utilizzo o all'inosservanza delle indicazioni di sicurezza. In questi casi la garanzia legale perde validità.
• L'azione protettiva contro i raggi UV pericolosi varia in base alle condizioni ambientali. Può risultare necessario adottare misure di protezione della pelle supplementari.
• I bambini non devono giocare con il prodotto.
• !PERICOLO Tenere i bambini lontani dai materiali d'imballaggio: pericolo di soffocamento. I bambini non sono in grado di riconoscere adeguatamente i potenziali pericoli. Questo prodotto non è un giocattolo.
• L'utilizzo dell'apparecchio è previsto da parte di bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo con supervisione o istruzione iniziale sull'utilizzo dell'apparecchio da parte di chi è responsabile della loro sicurezza e a fronte di illustrazione degli eventuali pericoli collegati. Gli interventi di pulizia e manutenzione non possono essere svolti da bambini senza sorveglianza.
• Non utilizzare il prodotto in caso di mancanza di concentrazione / attenzione e/o sotto l'effetto di stupefacenti, alcol o farmaci.
• Collocare il prodotto su una base di peso adeguato o una capsula da incasso con ancoraggio sufficientemente fisso.
  • Non far cadere o urtare il prodotto.
• Prima di aprire o chiudere l'ombrellone, verificarne l'ampiezza di apertura.

• Verificare che non siano presenti persone o oggetti nella zona di movimento per l'apertura o la chiusura. In caso contrario, si possono verificare lesioni o danni.

• !PERICOLO Chiudere l'ombrellone in caso di aumento del vento, di temporali e/o neve.

• Rispettare le indicazioni relative alla velocità del vento massima consentita, in caso di ancoraggio fisso al suolo (capsula da incasso inserita nel calcestruzzo). Se viene utilizzato un altro metodo di fissaggio, la velocità del vento consentita si riduce.
• Non lasciare incustoditi gli ombrelloni aperti. Eventuali danni non sono coperti dalla garanzia. Legare sempre l'ombrellone chiuso con un legaccio / nastro.
• Usare solo accessori e ricambi originali.
• Non è consentito modificare il prodotto o apportare modifiche tecniche.
• Controllare l'ombrellone durante l'apertura e la chiusura.
• Verificare regolarmente la presenza di usura eccessiva o di danni nell'ombrellone e negli accessori. Correggere eventuali anomalie, prima del riutilizzo.
  • Non utilizzare solventi né detergenti abrasivi.
• Conservare l'ombrellone smontato solo in posizione orizzontale.
• Utilizzando un ancoraggio fisso al suolo, affidare l'installazione a personale specificatamente addestrato e istruito conformemente a quanto indicato nelle istruzioni di montaggio separate.
• Evitare fiamme libere in prossimità o direttamente sotto l'ombrellone.
• Il legno è un prodotto naturale e non dovrebbe essere esposto alla pioggia per molto tempo.
• I raggi UV e le influenze del tempo possono portare a cambiamenti di colore sulla superficie del legno. Questi processi naturali non sono motivo di lamentele.

Montaggio e attivazione Uso

Disimballare l'ombrellone

Contenuto:

• Ombrellone
• Cinghia di fissaggio (classe di tessuto 5)
• Istruzioni per l'uso
  Smaltire adeguatamente il materiale di imballaggio e tenerlo fuori dalla portata dei bambini. Non utilizzare il prodotto se è difettoso. In caso di danni, informare immediatamente il trasportatore

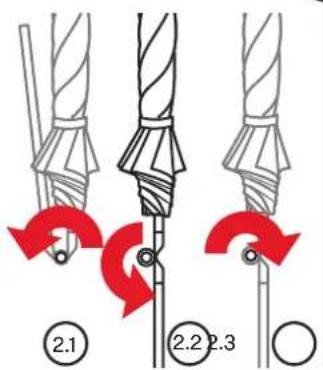

2.1 2.2 2.3

C

Apertura dell'ombrellone

1. Allentare la vite di serraggio quanto basta
2. Orientare il montante inferiore sul montante superiore
3. Serrare la vite di serraggio
4. Verificare la tenuta salda

! Per evitare danni, non serrare eccessivamente la vite di serraggio.

3.1 3.2

C

Raddrizzare l'ombrellone

1. Posizionare l'ombrellone sulla base
2. Serrare il morsetto del tubo di base

Grandezza Min.peso

* Max. intensità del vento con ancoraggio fisso nel suolo.

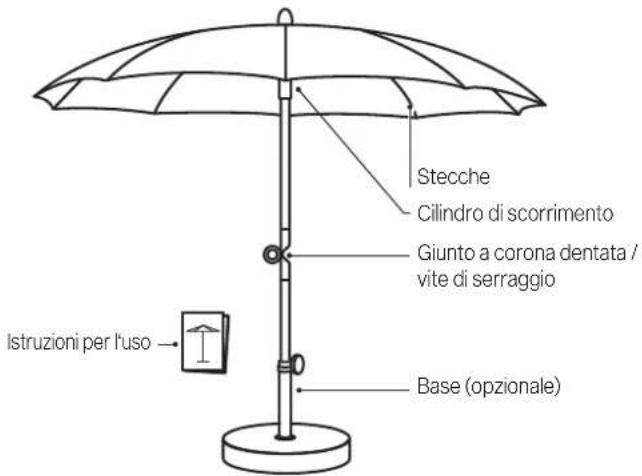

Istruzioni per l'uso Stecche Cilindro di scorrimento Giunto a corona dentata / vite di serraggio Base (opzionale)

Apertura ombrellone / inclinazione del tetto

1. Rimuovere tutte le fodere di protezione
2. Slegare il legaccio / il nastro
3. Allargare leggermente le stecche
4. Spingere verso l'alto il cilindro di scorrimento
5. Bloccare il cilindro di scorrimento in alto con un clic
6. Tenere saldamente la parte mobile
7. Allentare quanto basta la vite di serraggio sul giunto a corona dentata
8. Inclinare l'ombrellone
9. Serrare la vite di serraggio
   Il clic si deve sentire. Per inclinare il tetto dell'ombrellone, tenere ben ferma la parte mobile del montante superiore.

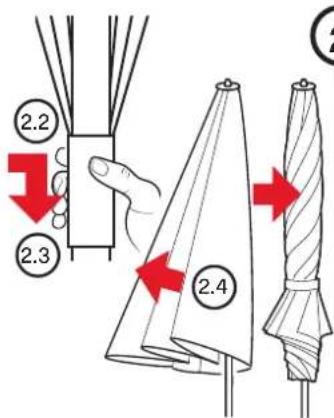

2.2 2.3 2.4

2

Chiusura dell'ombrellone

1. Posizionare il tetto dell'ombrellone diritto
2. Sbloccare il cilindro di scorrimento
3. Spingere verso il basso il cilindro di scorrimento
4. Estrarre e avvolgere i lembi di stoffa
5. Fissare il legaccio / il nastro
6. Se necessario, inserire la fodera di protezione

! Avvolgere e impacchettare l'ombrello- ne solo se completamente asciutto.

Cura e manutenzione

• Fa rasciugare l'ombrellone aperto, per evitare la formazione di muffa e lo scolorimento.
• La fodera di protezione protegge l'ombrellone e ne prolunga la durata.
• Inserire la fodera di protezione solo sull'ombrellone asciutto.
  • Non lavare la fodera né in lavatrice né a secco.
• Se necessario, pulire il rivestimento dell'ombrellone con acqua tiepida e detergente delicato, utilizzando una spugna.
• Non utilizzare candeggianti né oggetti appuntiti, per non danneggiare il rivestimento.
• Verificare regolarmente la presenza di viti allentate ed eventualmente serrarle.
• Se l'ombrellone viene collocato il posizione molto esposta, bisogna prevedere un'usura maggiore. In questi casi, si consiglia una maggiore cura e manutenzione.
• Nella maggior parte dei casi, gli ombrelloni difettosi vengono riparati dal proprio rivenditore GLATZ. Utilizzare esclusivamente ricambi originali GLATZ:

Smontaggio

Smontare l'ombrellone in caso di inutilizzo prolungato.

PERICOLO! PERICOLO DI RIBALTAMENTO. PERICOLO DI LESIONI DOVUTE AL RIBALTAMENTO DELL'OMBRELLONE.

1. Chiudere adeguatamente e legare l'ombrellone.
2. Smontare l'ombrellone eseguendo la procedura di montaggio in senso inverso.
3. Riporre orizzontalmente l'ombrellone e tutti gli accessori in un luogo asciutto.

Garanzia

Prima di spedire il prodotto, contattare il proprio rivenditore GLATZ. La garanzia dell'ombrellone è valida per 24 mesi dalla data di acquisto. La garanzia decade nei seguenti casi:

• Atti violenti esterni
• Utilizzo e manutenzione dell'ombrellone impropri
  • Danni per cause di forza maggiore

La garanzia in caso di vento con ombrellone aperto è limitata. La velocità del vento massima consentita richiede sempre un ancoraggio fisso al suolo. In caso di più ombrelloni, mantenere una distanza minima di 20 cm tra 2 ombrelloni. La stessa distanza di 20 cm deve essere mantenuta tra l'ombrellone e la parete.

Smaltimento

Questo simbolo apposto sul prodotto, sugli accessori o sull'imballo indica che questi non devono essere smaltiti nella raccolta domestica indifferenziata, bensì separatamente. Smaltire il prodotto presso un apposito centro di raccolta per il riciclo. L'imballo è realizzato con materiali ecosostenibili che possono essere smaltiti nelle attrezzature di riciclo locali. Il corretto smaltimento degli imballaggi e dei residui di imballaggio, contribuisce a evitare i rischi per l'ambiente e la salute. Il prodotto è costituito di metallo e parti in plastica. Lo smaltimento a fine vita deve avvenire conformemente alle prescrizioni regionali ambientali e in materia di rifiuti.
