Produkttyp	Gartenschirm
Marke	Glatz
Modell	Alexo
Verfügbare Größen	Durchmesser 200 cm oder 220 cm
Gesamthöhe (aufgespannt)	245 cm
Zusammengeklappte Höhe (ohne Lambrequin)	135 cm (ø200) oder 125 cm (ø220)
Zusammengeklappte Höhe (mit Lambrequin)	125 cm (ø200) oder 115 cm (ø220)
Mindestgewicht des Schirms	30 kg
Material des Bezugs	Polyester (Feinwaschmittel)
Material des Mastes	Naturholz
Verwendung	Sonnenschutz, privat und gewerblich (Gastronomie, Hotellerie)
Hauptfunktionen	Öffnen/Schließen per Schieber, Neigung des Dachs, Ausrichtung des Masts
Maximal zulässige Windgeschwindigkeit	20 km/h (4 Bft) bei Bodenverankerung
Sicherheit	Muss auf einem beschwerten Sockel oder im Boden verankert sein; bei starkem Wind oder Gewitter schließen; nicht unbeaufsichtigt lassen
Pflege und Reinigung	Reinigung mit lauwarmem Wasser und mildem Waschmittel; vor dem Einlagern vollständig trocknen
Optionales Zubehör	Sockel, Einschlaghülse, Wandkonsole, Grasspitze, Schutzhülle, Strahler OSYRION
Garantie	24 Monate ab Kaufdatum
Ersatzteile und Reparierbarkeit	Original Glatz Ersatzteile erhältlich; Reparatur durch einen autorisierten Partner

Häufig gestellte Fragen - Alexo Glatz

Welche Maße hat der Glatz Alexo Schirm?

Der Schirm ist in zwei Größen erhältlich: Durchmesser 200 cm oder 220 cm. Die Gesamthöhe aufgespannt beträgt 245 cm. Ohne Lambrequin zusammengeklappt misst das Modell 200 cm 135 cm und das 220 cm Modell 125 cm.

Wie wird der Schirm installiert?

Montieren Sie den unteren und oberen Mast, indem Sie die Klemmschraube festziehen. Setzen Sie den Schirm in einen beschwerten Sockel (Mindestgewicht 30 kg) oder verankern Sie ihn im Boden mit einer Einschlaghülse. Ziehen Sie die Klemme des Grundrohrs fest.

Wie windbeständig ist der Schirm?

Bei Bodenverankerung beträgt die maximal zulässige Windgeschwindigkeit 20 km/h (4 Bft). Wenn der Schirm nur auf einem Sockel steht, ist die Widerstandsfähigkeit geringer. Bei starkem Wind, Gewitter oder Schnee muss der Schirm unbedingt geschlossen werden.

Wie reinige ich den Bezug des Schirms?

Verwenden Sie lauwarmes Wasser, Feinwaschmittel und einen Schwamm. Verwenden Sie keine Bleichmittel, Lösungsmittel oder scharfe Gegenstände. Lassen Sie den Schirm vollständig trocknen, bevor Sie ihn zusammenklappen oder die Schutzhülle aufsetzen.

Kann das Dach des Schirms geneigt werden?

Ja, der Schirm ist neigbar. Lösen Sie dazu die Klemmschraube am Zahnkranz, neigen Sie den Schirm in die gewünschte Position und ziehen Sie die Schraube wieder fest an.

Welches Zubehör ist für diesen Schirm erhältlich?

Das optionale Zubehör umfasst: einen Sockel, eine Einschlaghülse, eine Wandkonsole, eine Grasspitze, eine Schutzhülle und einen Strahler OSYRION. Wenden Sie sich für weitere Informationen an Ihren Glatz Händler.

Wie wird der Schirm für den Winter eingelagert?

Schließen und sichern Sie den Schirm mit dem Gurt. Demontieren Sie ihn in umgekehrter Reihenfolge der Montage. Lagern Sie ihn waagerecht, trocken und frostfrei. Achten Sie darauf, dass Bezug und Schutzhülle vollständig trocken sind, um Schimmelbildung zu vermeiden.

Wie lange ist die Garantiezeit des Glatz Alexo Schirms?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt keine Schäden durch unsachgemäße Verwendung, unzureichende Pflege, Stöße oder Windeinwirkung über die angegebenen Grenzen hinaus.

Kann der Schirm offen gelassen werden, wenn man abwesend ist?

Nein, es wird davon abgeraten, einen Schirm unbeaufsichtigt offen zu lassen. Bei Wind oder Unwetter könnte er umkippen oder beschädigt werden. Schließen und sichern Sie ihn immer mit dem Gurt, wenn Sie abwesend sind.

Was tun, wenn der Bezug verschmutzt oder beschädigt ist?

Bei Flecken reinigen Sie mit einem Schwamm und lauwarmem Seifenwasser. Verwenden Sie keine aggressiven Mittel. Wenn der Bezug gerissen oder der Mechanismus defekt ist, wenden Sie sich für eine Reparatur mit Originalteilen an einen Glatz Partner.

BEDIENUNGSANLEITUNG Alexo Glatz

DE Montage- und Bedienungsanleitung 2

	2
Inhaltsverzeichnis
Herzlich willkommen 3
Optionales Zubehör 3
Technische Daten	3
Sicherheitshinweise 4
Montage und Inbetriebnahme 6
Gebrauch 7
Wartung und Pflege 8
Demontage 8
Gewährleistung	9
Entsorgung 9

Bestimmungsgemässe Verwendung

Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, in der Gastronomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden. Das Produkt darf nur gemäss dieser Montage- und Bedienungsanleitung verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsanleitung beschriebene Verwendung gilt als nicht bestimmungsgemässe Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird der ALEXO auch als «Produkt» oder «Sonnenschirm» bezeichnet.

Verwendete Warnworte

!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren Verletzungen führen kann.

!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis mittelschweren Verletzungen führen kann.

!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.

|3

Herzlich willkommen

Herzlichen Glückwunsch zum Kauf Ihres neuen ALEXO. Sie haben ein hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das Produkt darf nur wie hierin beschrieben und für die angegebenen Anwendungsszenarien verwendet werden. Bei ordnungsgemässer Verwendung und Pflege, wird Ihnen der ALEXO jahrelang gute Dienste leisten.

Optionales Zubehör

Zu Ihrem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es umfasst unter anderem folgende Produkte, welche perfekt zu Ihrem Sonnenschirm passen:

• Sockel
• Bodenhülsen
• Mauerkonsole
• Rasenspitz
  • Schutzhülle • OSYRION Spot

Fragen Sie dazu Ihren GLATZ-Händler.

Technische Daten

Grösse [cm]	Grundfläche [ m2 ]	Schliesshöhe ohne/mit Volant [cm]	Durchgangshöhe ohne/mit Volant [cm]	Gesamthöhe [cm]
200	2.9	135/125	215/200	245
220	3.6	125/115	210/195	245

Angaben bei Verwendung der Bodenhülse

Sicherheitshinweise

LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTEHEN.

• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen, Stromschläge oder andere Gefahren zu vermeiden, welche Sachschäden verursachen und/oder zu schweren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und befolgt.
• Diese Montage- und Bedienungsanleitung für die Zukunft aufheben. Sie muss nachfolgenden Benutzern des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder Verletzungen, die durch falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen wird die Gewährleistung ungültig.
• Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach Umgebung unterschiedlich. Eventuell sind zusätzliche Massnahmen zum Schutz der Haut nötig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fernhalten - dieses stellt eine Erstickungsgefahr dar. Kinder unterschätzen Gefahren. Dieses Produkt ist kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und Kenntnisse dürfen das Produkt nur gebrauchen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt werden oder ihnen der sichere Gebrauch des Gerätes gezeigt wurde und sie die damit verbundenen Gefahren verstanden haben. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät bei Mangel an Konzentration / Aufmerksamkeit und / oder unter Einfluss von Drogen, Alkohol oder Medikamenten nicht verwenden.
• Das Produkt muss in einem Sockel mit geeignetem Gewicht oder einer Bodenhülse mit genügend fester Verankerung aufgestellt werden.
• Das Produkt nicht fallen oder anschlagen lassen.

• Spannweite des Sonnenschirms vor dem Öffnen / Schliessen prüfen.

• Sicherstellen, dass beim Öffnen / Schliessen keine Personen / Objekte im Bewegungsbereich sind. Ansonsten können Verletzungen / Beschädigungen auftreten.

• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmischen Wetterverhältnissen und / oder Schneefall schliessen.
• Angaben für die maximal zulässige Windgeschwindigkeit bei fester Bodenverankerung (Bodenhülse in Beton eingesetzt) beachten. Falls eine andere Befestigungsmethode verwendet wird, ist die zulässige Windgeschwindigkeit reduziert.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben. Allfällige Schäden fallen nicht unter die Gewährleistung. Geschlossene Schirme immer mit einem Bindegurt / Schliessbändel zusammenbinden.
• Nur Originalzubehör und -ersatzteile verwenden.
• Veränderungen am Produkt und technische Modifizierungen sind nicht zulässig.
• Während dem Öffnen und Schliessen des Schirms muss dieser überwacht werden.
• Schirm und Zubehör regelmässig auf übermässigen Verschleiss und Beschädigungen überprüfen. Werden Mängel festgestellt, diese vor dem weiteren Gebrauch beheben lassen.
• Keine Lösungsmittel und scheuernde Reinigungsmittel verwenden.
• Demontierte Schirme dürfen nur liegend gelagert werden.
• Bei Verwendung einer festen Bodenverankerung muss die Installation durch speziell geschulte Personen gemäss den separaten Montageanweisungen erfolgen.
• Keine offene Flamme in der Nähe oder unter dem Sonnenschirm anzünden.
• Holz ist ein Naturprodukt und sollte nicht längere Zeit dem Regen ausgesetzt sein.
• UV- und Wettereinflüsse können zu Farbveränderungen an der Holzoberfläche führen. Diese naturbedingten Vorgänge sind kein Grund für Beanstandungen.

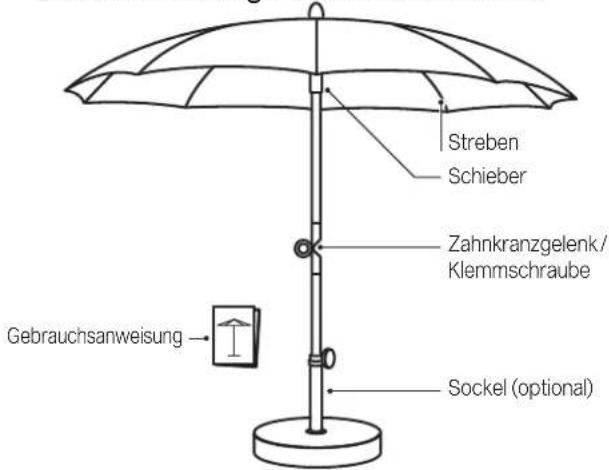

• Schirm
• Bindegurt (Stoffklasse 5)
• Bedienungsanleitung
  ! Verpackungsmaterial sachgerecht entsorgen und von Kindern fernhalten. Defektes Material nicht in Betrieb nehmen. Im Falle von Schäden unverzüglich den Transportdienstleister informieren.

2

Sonnenschirm aufklappen

1. Klemmschraube genügend weit lösen
2. Unterstock zum Oberstock ausrichten
3. Klemmschraube festziehen
4. Festen Sitz prüfen
   ! Um Schäden zu vermeiden Klemmschraube nicht zu stark anziehen.
   ! Um Schäden zu vermeiden Klemmschraube nicht zu stark anziehen.

3

Schirm aufstellen

1. Schirm in Sockel stellen
2. Sockelrohrklemme festziehen

Grösse[cm] [kg] [km/h (Bft.)]

minimalesGewicht

maximaleWindstärke*

∅200 30 20 (4)

∅220

30 20 (4)

* maximale Windstärke bei fixer Verankerung im Boden.

17

GebrauchMontage und Inbetriebnahme

1

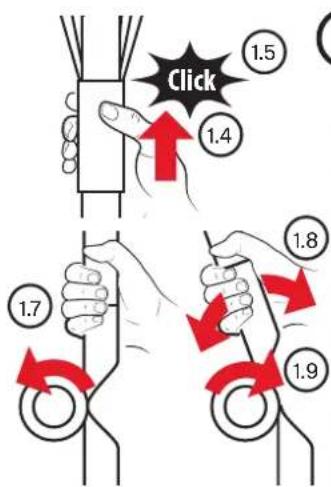

Schirm öffnen / Schirmdach neigen

1. Allfällige Schutzhülle entfernen
2. Bindegurt/Schliessbändel lösen
3. Streben leicht nach aussen ziehen
4. Schieber nach oben schieben
5. Schieber oben hörbar einrasten
6. Beweglicher Teil festhalten

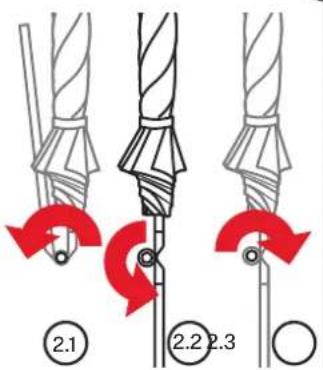

7. Klemmschraube am Zahnkranzge- lenk genügend lösen
8. Schirm neigen
9. Klemmschraube festziehen

! Schieber muss oben hörbar einrasten. Beim Neigen des Schirmdachs den beweglichen Teil am Oberstock gut festhalten.

2

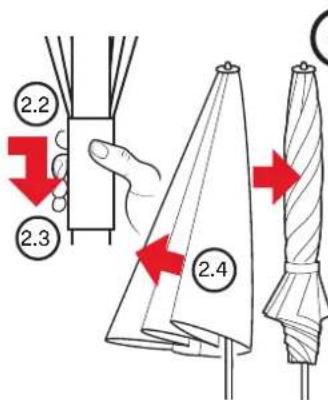

Schirm schliessen

1. Schirmdach gerade stellen
2. Schieber entriegeln
3. Schieber nach unten ziehen
4. Stoffsegmente herausziehen/wickeln
5. Bindegurt/Schliessbändel anbringen
6. Bei Bedarf Schutzhülle überziehen

! Nur vollständig trockene Schirme wickeln/einpacken.

Wartung und Pflege

• Sonnenschirm in geöffnetem Zustand trocknen lassen, um Bildung von Schimmel und Verfärbungen zu verhindern.
• Eine Schutzhülle schützt den Sonnenschirm und verlängert seine Lebensdauer.
• Die Schutzhülle nur in trockenem Zustand über den trockenen Sonnenschirm ziehen.
• Schutzhülle weder in der Waschmaschine noch chemisch reinigen.
• Reinigen Sie den Überzug des Sonnenschirms bei Bedarf mit lauwarmem Wasser, Feinwaschmittel und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um Beschä digungen am Überzug zu vermeiden.
• Von Zeit zu Zeit festen Sitz aller Schrauben überprüfen, bei Bedarf nachziehen.
• Wenn der Sonnenschirm an stark exponierter Stelle steht, muss mit erhöhtem Verschleiss gerechnet werden. In solchen Fällen empfehlen wir eine intensivere Wartung und Pflege.
• In den meisten Fällen können defekte Schirme von Ihrem GLATZ Partner repariert werden. Verwenden Sie ausschliesslich Originalersatzteile von GLATZ.

Demontage

Sonnenschirm abbauen, falls er für längere Zeit nicht verwendet wird.

GEFAHR! KIPPGEFAHR. VERLETZUNGSGEFAHR DURCH EINEN UMKIPPENDEN SONNENSCHIRM.

1. Sonnenschirm sachgemäss schliessen und zusammenbinden.
2. Sonnenschirm in umgekehrter Montagerichtung demontieren.
3. Sonnenschirm in liegender Position zusammen mit allen Zubehörteilen an einem trockenen Ort lagern.

Gewährleistung

Nehmen Sie immer zuerst mit ihrem GLATZ Partner Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung auf den Schirm beträgt 24 Monate ab Kaufdatum. Die Gewährleistung erlischt in folgenden Fällen:

• Äussere Gewalteinwirkung
• Unsachgemässe Bedienung und Wartung des Schirms
• Beschädigungen durch höhere Gewalt

Die Windgewährleistung für einen offenen Schirm ist beschränkt. Die maximal zulässigen Windgeschwindigkeiten bedingen immer eine fixe Verankerung im Boden. Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem Schirm und Wänden der Mindestabstand von 20 cm einzuhalten.

Entsorgung

Dieses Symbol auf dem Produkt, den Zubehörteilen oder auf der Verpackung zeigt an, dass das Produkt nicht als unsortierter Hausmüll behandelt werden darf, sondern separat entsorgt werden muss. Entsorgen Sie das Produkt an einer dafür vorgesehenen Sammelstelle für Recycling. Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die in Ihren lokalen Recyclingeinrichtungen entsorgt werden können. Mit der korrekten Entsorgung der Verpackungen und Verpackungsabfälle helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen Umwelt- und Abfallvorschriften erfolgen.
