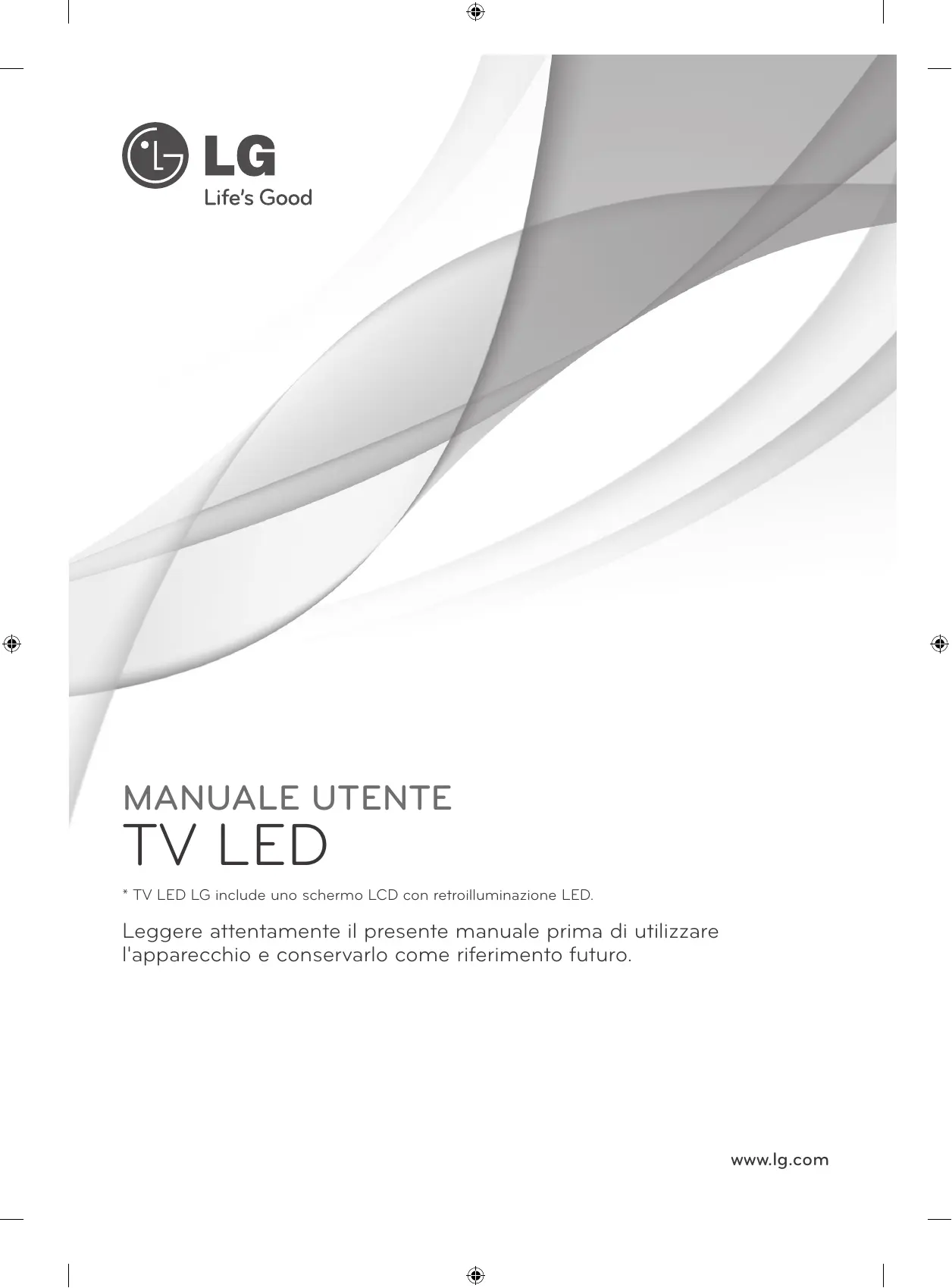

MANUALE UTENTE 32LN570 LG

• TV LED LG include uno schermo LCD con retroilluminazione LED. Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro. www.lg.com

10 - Visione di immagini 3D (solo modelli 3D)

12 PROCEDURA DI INSTALLAZIONE

12 MONTAGGIO E PREPARAZIONE

MAGIC REMOTE 25 Registrazione del telcomando Magic Remote 25 Come utilizzare il telcomando Magic Remote 25 Precauzioni nell'uso del telcomando Magic Remote

26 UTILIZZO DELLA GUIDA UTENTE

27 MANUTENZIONE 27 Pulizia del televisore

27 - Schermo, cornice, telaio e supporto

27 - Cavo di alimentazione

À ANVISO + Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali. AN ATTENZIONE + Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto. [1 NOTA + Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.

LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE 3 LICENZE Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.ig.com. x DOLBY. DIGITAL PLUS DIVX.

= dts 2.0+Digital Out Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi dei Dolby Laboratories. ltermini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registrati negli Stati Uniti e in altri paesi di HDMI Licensing, LLC . INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® ufficiale che riproduce video DivX. Per ulteriori informazioni e strumenti software per convertire i file in video DivX, visitare divx.com. INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX Certified® deve essere registrato per poter riprodurre i film acquistati in formato DivX Video-on- Demand (VOD). Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione. "DivX Certified® per riprodurre video DivX® in alta definizione fino a 1080p, compresi i contenuti premium." "DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da questa controllate e sono utilizzati in concessione di licenza". "Coperto da uno o più dei seguenti brevetti degli Stati Uniti:" 7,295,673; 7,460,668; 7,515,710; 7,519,274" Prodotto su licenza e coperto da uno o più dei seguenti numeri di brevetto degli Stati Uniti: 5.956.674; 5.974.380; 6.487.535 e altri brevetti degli Stati Uniti e di altri Paesi rilasciati o in attesa di approvazione. DTS, il simbolo, e DTS insieme al simbolo, sono marchi registrati; DTS 2.0+Digital Out à un marchio registrato di DTS, Inc. Il prodotto include programmi software. © DTS, Inc. Tutti i diritti riservati.

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright. LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto. À AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti: In un luogo esposto alla luce diretta del sole In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio In un'area esposta alla pioggia o al vento - Vicino a contenitori d'acqua, ad esempio vasi Ci potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto. + Non posizionare il prodotto in un luogo soggetto alla polvere. Cid potrebbe costituire rischio di incendio. La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile. Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo à bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità pud provocare scosse elettriche. Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni. Inserire completamente il cavo di alimentazione. Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio. Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Cid potrebbe costituire rischio di incendio o di scosse elettriche. + Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Cid potrebbe costituire rischio di scosse elettriche o incendio. Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia. L'acqua pud danneggjiare il prodotto e provocare scosse elettriche. Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore. Cid potrebbe costituire rischio di incendio o di scosse elettriche.

Non collegare troppi dispositivi elettrici a una singola presa multipla. Cid potrebbe comportare il rischio di incendi dovuti a surriscaldamento. Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ci potrebbe causare lesioni alle persone o danni al prodotto. Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini. Il materiale antiumidità nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio pud provocare soffocamento. Tenerlo fuori dalla portata dei bambini. Impedire ai bambini di arrampicarsi o appendersi al televisore. Il prodotto potrebbe cadere e provocare gravi lesioni. Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico. ONVITVLI Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello) Non collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili pud causare esplosioni o incendi. Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza. Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche. Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso. Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche. In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni.

+ Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso. Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona. - Il prodotto ha subito un urto - Il prodotto à stato danneggiato - Oggetti estranei sono caduti dentro il prodotto - Il prodotto produce fumo o odori strani Vi il rischio di scosse elettriche o incendio. + Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. 1 depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento pud provocare perdite di elettricità, scosse elettriche o incendi. + L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio. ONVITVLI

À ATTENZIONE à 2. * Installare il prodotto in un luogo privo di onde radio. + _Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche. Non installare il prodotto in luoghi quali mensole instabili o superfci inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso. Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone. ONVITVLI + Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere. + Utilizzare solo gli accessori specificati dal produttore. + Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione pud comportare il rischio di incendio o di scosse elettriche. + Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si pu avere un effetto di visione sfocata. + Utilizzare solo il tipo di batterie indicato. SD In caso contrario, il telecomando potrebbe subire danneggiamenti. A + Non utilizzare batterie vecchie e nuove contemporaneamente. se) Ci potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

+ Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche. + NON inserire batterie non ricaricabili nel dispositivo di ricarica. + Verificare che non vi siano oggetti tra il telecomando e il sensore. + La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciè si verifica, oscurare la stanza. + Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.

+ Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche. + Seguire le istruzioni di installazione riportate di seguito per evitare il

—# surriscaldamento del prodotto. - Collocare il prodotto a una distanza minima di 10 cm dalla parete. - Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile). - Non installare il prodotto su un tappeto o su un cuscino. - Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio. + Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.

+ Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato. + Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Cid potrebbe costituire rischio di incendio. Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio. Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo. Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo. Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industrial, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggjiare il prodotto e il suo pannello. Cid potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura). + Finché l’unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore. + Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio. + Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi à il rischio di danneggjiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni. Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata pud causare danni meccanici. Per l'assistenza, rivolgersi a personale qualificato. Ë necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggjiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute. Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto. Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. Ë possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Cid non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti. ONVITVLI La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento. [uni + Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, pud danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, pud prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti. Suoni e rumori prodotti dal televisore "Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore à comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

Visione di immagini 3D (solo modelli 3D) FN ANVISO Ambiente di visione + Tempo di visione - Quando si guardano contenuti 3D, fare una pausa di 5-15 minuti ogni ora. La visione prolungata di contenuti 3D pud causare mal di testa, vertigini, senso di stanchezza o affaticamento degli occhi. Persone con crisi convulsive da fotosensibilizzazione o malattia cronica + Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D. Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc. La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione puô risultare fastidiosa. Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia qualche difficoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. Ë consigliabile fare delle pause più frequenti rispetto a quelle normalmente prescritte a un adulto normale. Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D.

Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause + Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici. + Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi finché i sintomi scompaiono. - Se i sintomi persistono, consultare il medico. | sintomi includono mal di testa, dolore agli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.

ÂÀ ATTENZIONE Ambiente di isione Distanza di visione - Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole, allontanarsi ulteriormente dal televisore. Età di visione Bambini - Per i bambini di età inferiore a 5 anni, l'uso o la visione di contenuti 3D è proibita. - l'bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contenuti 3D e non lasciarli soli. - l'bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per la stessa immagine 3D una profondità stereoscopica maggjiore in confronto a un adulto. Ragazzi - l'ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi. Persone anziane - Le persone anziane possono percepire meno l'effetto 3D rispetto alle persone giovani. Non sedere più vicino al televisore di quanto consigliato. Precauzioni nell'uso degli occhiali 3D Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente. Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi. L'uso di occhiali 3D modificati pud causare affaticamento degli occhi o distorsione delle immagini. Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che possano deformarsi. Gli occhiali 3D sono fragili e si graffiano facilmente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzare sostanze chimiche per pulirle. ONVITVLI

PROCEDURA DI INSTALLAZIONE / MONTAGGIO E PREPARAZIONE

Il televisore raffigurato nellimmagine pu essere diverso da quello in uso. Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale. I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati. In futuro possono essere aggiunte nuove funzioni al televisore. Il televisore pud essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica. È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

ROCEDURA DI INSTALLAZIONE

Aprire la confezione e verificare che tutti gli accessori siano inclusi. Collegare il supporto al televisore. Collegare un dispositivo esterno al televisore Verificare che la connessione di rete sia disponibile. È possibile utilizzare le funzioni di rete TV solo quando viene stabilita la connessione di rete.

MONTAGGIO E PREPARAZIONE

Disimballaggio Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi. -L\ ATTENZIONE Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata. 1 danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia. Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa. -@ Nora Gli elementi forniti con il prodotto potrebbero variare in base al modello. Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto. Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0. AL A

MONTAGGIO E PREPARAZIONE 13

Telecomando e batterie (AAA) (Solo LA62**, LAG4**,, LN570*, LN575*, LN577*) (Vedere pag. 22, 23) Telcomando Magic Remote, batterie (AA) (Solo LA66**, LA69**, LA74*, LN578*) (Vedere pag. 24) manuale Utente Chiavetta Wi-Fi collegata (in base al modello) Occhiali 3D Cinema La quantità di occhiali 3D varia a seconda del modello o del Paese. (in base al modello) Occhiali Dual play (in base al modello) (Vedere pag. A-3,A-5) e. Supporto per cavi — (in base al modello) Cavo di alimentazione EE — (Vedere pag. A-6) (in base al modello) Viti del supporto M4 x 14 Viti del supporto (8 EA: Solo LN57**-ZE/ZK, M4 x 20 ae LA62**, LA64**, LA66**) e (4 EA: Solo LAG9**, (4 EA: Solo LN57**-ZA) f LA74**) (Vedere pag. A-4) Viti del supporto 3 EA, P5 x 25 (Solo LN57**-ZA) (Vedere pag.A-5)

14 MONTAGGIO E PREPARAZIONE

Tag On (in base al modello) Corpo del supporto / Base del supporto (Solo LN57**-ZE/ZK, LA62**, LA64**, LA66**) S (Vedere pag. A-3) Base del supporto (Solo LAG69**, LA74*) (Vedere pag. A-4) Corpo del supporto / Base del supporto (Solo LN57**-ZA) (Vedere pag. A-5) Dispositivo audio LG (in base al modello)

MONTAGGIO E PREPARAZIONE 15

Acquisto separato (in base al modello) Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità. Per acquistare questi articoli, contattare il proprio rivenditore. 1 dispositivi funzionano solo con alcuni modelli.

Tag on Seund EE) —_066] ONVITVL Lines . LAG62**, LAG4**, Compatibilità LNS7 LA66**, LAG9**, LA74** AG-F**DP . Occhiali Dual play (in base al modello) AG-F* Occhiali 3D Cinema AN-MR400 Telcomando Magic Remote AN-WF100 . Chiavetta Wi-Fi collegata (in base al modello) AN-VC4** Telecamera per videochiamate Dispositivo audio LG k . SPOSIAIVO audio (in base al modello) Tag O: k . sg on (in base al modello) Il nome del modello o il design pud cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

16 MONTAGGIO E PREPARAZIONE

Altopartanti Sensore telecomando Sensore telecomando LG Logo Light Indicatore di alimentazione Pulsante Descrizione AV Consente di scorrere tra i programmi salvati. + — Consente di regolare il livello del volume. Consente di selezionare l'opzione di menu evidenziata o confermare un'opzione. S Consente di accedere al menu principale o di salvare le scelte effettuate e uscire dal menu. v Consente di modificare la sorgente in ingresso. [0] Consente di accendere o spegnere il dispositivo. @ Nora +_È possibile impostare la luce del logo LG su Accesso o Spento selezionando OPZIONE nei menu principal. (in base al modello)

MONTAGGIO E PREPARAZIONE 17

Sollevamento e spostamento del TV Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggjiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni. /\ ATTENZIONE + Evitare di toccare continuamente lo schermo per non rischiare di danneggjiarlo. + Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale. Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi. Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante. + Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone. Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito. Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni. Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra. Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo. ONVITVLI

18 MONTAGGIO E PREPARAZIONE

Montaggio su un tavolo 1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo. - Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata. 2 Collegare il cavo di alimentazione alla presa a muro. /\ ATTENZIONE + Non posizionare il televisore vicino a fonti di calore, in quanto ciù potrebbe causare un incendio o danni. Utilizzo del sistema di sicurezza Kensington (funzione non disponibile su tutti i modelli). + L'immagine mostrata qui pud essere diversa dal televisore in uso. Il connettore del sistema di sicurezza Kensington è situato sul retro del televisore. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito http://www. kensington.com. Collegare il cavo del sistema di sicurezza Kensington tra il televisore ed un tavolo. Fissaggio della TV al tavolo Fissare il televisore al tavolo per evitare cadute, danni ed eventuali lesioni. Per fissare la TV al tavolo, inserire e fissare le viti in dotazione sul retro del supporto. {Solo 32/39/42/47/50/60LN57**-ZA) (Solo 32/39/42/47/50LN57**-ZE/ZK, 32/39/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**) 2EA, P4x8 (Solo 47/50LN57**-ZE/ZK, 47/50LA62**, 47/50LA64**,47/50LA66**) 2EA,M4x8 (Solo 32/39/42LN57**-ZE/ZK, 32/39/42LA62**, 32/42LA64**, 32/42LA66**)

MONTAGGIO E PREPARAZIONE 19

-@ Nora (Solo 32/39/42/47/50LN57**-ZE/ZK, 32/39/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**) Come fissare la TV su un tavolo 1.Collegare i cavi per il montaggio sul tavolo alla base del supporto utilizzando le viti della staffa. 2.Fissare i cavi per il montaggio sul tavolo utilizzando le viti per il montaggio sul tavolo.

3. Una volta fissata la TV, avvicinare il tavolo

alla parete. | bambini potrebbero entrare e provocarsi lesioni. - À Avviso + Per evitare che il televisore si ribalti, fissarlo saldamente al piano o alla parete, come indicato nelle istruzioni di installazione. Inclinare, scuotere o far oscillare il televisore puÿ provocare lesioni. Regolazione dell'angolazione del televisore per una migliore visione (Funzione non disponibile su tutti i modelli.) Regolare l'angolazione del televisore per adattarla alla visione ruotando di 15 gradi a sinistra o destra e regolare l'angolazione per adattarla alla visione. (Solo LA62**, LA64**, LA66**, LN57**-ZE/ZK) Ruotare di 10 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione. (Solo 42/47LA69**, 42/47LA74**) Ruotare di 8 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione. (Solo 55LA69**, 55/60LA74**) ONVITVLI

20 MONTAGGIO E PREPARAZIONE

-L\ ATTENZIONE + Fare attenzione alle dita quando si regola l'angolazione della TV. » Se le mani o le dita restano incastrate, ci si pu ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni. <Retro> <Fronte> Fissaggio della TV alla parete (Funzione non disponibile su tutti i modelli.) 1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore. - Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli. 2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore. 3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta. -L\ ATTENZIONE + Impedire ai bambini di arrampicarsi o aggrapparsi al televisore. A 1 NOTA + Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore. + Staffe, bulloni e corde non sono forniti. Ë possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. Montaggio a parete Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato. LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

MONTAGGIO E PREPARAZIONE 21

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le AN ATTENZIONE dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella. * Scollegare l'alimentazione prima di spostare oinstallare il televisore. In caso contrario, si Acquisto separato (Staffa per montaggio a parete) rischiano scosse elettriche. + Se si installa il TV al soffitto o su una a Modello 32LA62** 39/42LA62** parete inclinata, potrebbe cadere e causare 32LN57* BUG" gravi lesioni. : SOA2LNS7* Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il VESA(AxB) 200 x 100 1200 x 200 rivenditore locale o il personale qualificato. Vite standard M4 M6 + Non serrare eccessivamente le viti per Numero di vit 4 4 evitare danni al televisore e rendere nulla la Staffa per LSW130B LSW230B Étilezere Po A taggio a _ + Utilizzare le viti e i supporti a parete k montagg) = % C conformi agli standard VESA. Gli eventuali parete | | danni o lesioni causati dall'uso errato o ——— dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia. = Re Ë 42/4T/S0/S5LAGG"* rQ NOTA Z 2/47/55LA69** | " © 42/47/55/60LA74** + _Utilizzare le viti elencate nelle specifiche delle 47/50/55/60LN57** viti conformi agli standard VESA. VESA (A xB) 400 x 400 Il kit per il montaggio a parete include un e manuale di installazione e i componenti Vite standard M6 necessari. Numero di viti 4 La staffa per montaggio a parete è un Staffa per LSW4308 accessorio opzionale. È possibile acquistare taggio a li accessori opzionali presso il rivenditore montagg locale di fiducia. parete La lunghezza delle viti pu variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete. Se si monta una staffa per montaggio a parete di terze parti, inserire i distanziali interni per À. il montaggio a parete nei fori per montaggio EI a parete sul retro del televisore per spostare : il televisore in un'angolazione verticale. Accertarsi di non utilizzare i distanziali per le staffe di montaggio a parete LG. {Solo LA64**) Distanziali interni per il montaggio a parete

22 TELECOMANDO TELECOMANDO Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il televisore. Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA o da 1,5 V) rispettando le polarità @ e © come indicato dall'etichetta all'interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all'inverso. AN ATTENZIONE + Non utilizzare batterie vecchie e nuove contemporaneamente; cid potrebbe causare danni al telecomando. Accertarsi di puntare il telecomando verso il sensore sul televisore. (Solo LN570*, LN575*, LN577*) &/ TV/RAD Consente di selezionare il programma Radio, TV o DTV. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale. Q. MENU Consente di accedere ai menu rapidi. GUIDE Mostra la Guida al programma. © RATIO Consente di ridimensionare un'immagine. + INPUT Consente di modificare la sorgente in ingresso. LIST Consente di accedere all'elenco programmi salvato. Q.VIEW Consente di tornare al programma precedente. FAV Consente di accedere all'elenco di canali preferiti. APP/: Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello) PAGE Consente di spostarsi alla schermata precedente o successiva. TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext. INFO Consente di visualizzare le informazioni del programma e della schermata correnti. € SMART Consente di accedere ai menu della schermata principale Smart. MY APPS Visualizza l'elenco delle applicazioni. Pulsanti di navigazione (su/giü/sinistra/destra) Consentono di scorrere i menu e le opzioni. OK © Consente di selezionare menu e opzioni e confermare le scelte effettuate. + BACK Consente di tornare al livello precedente. EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. SETTINGS Consente di accedere ai menu principali. REC e Consente di avviare la registrazione e visualizza il menu di registrazione. LIVE TV Consente di tomare a LIVE TV. Pulsanti di controllo (li, », 11, 4, ÿ) Consentono di controllare i contenuti Premium, i menu Time Machine o Smart Share o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine). A Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. (@: Rosso, @;: Verde, CG): Giallo, @: Blu)

RATIO INPUT Ed CA (Guida utente) Visualizza la guida utente. © RATIO Consente di ridimensionare un'immagine. + INPUT Consente di modificare la sorgente in ingresso. 0 TV/RAD Consente di selezionare il programma Radio, TV o DTV. LIST Consente di accedere all'elenco programmi salvato. LI (Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo. Q.VIEW Consente di tornare al programma precedente. FAV Consente di accedere all'elenco di canali preferiti. 3D Consente di vedere video 3D. - PAGE — Consente di spostarsi alla schermata precedente o successiva.

—no>v— INFO Consente di visualizzare le informazioni del programma e della schermata correnti. € SMART Consente di accedere ai menu della schermata principale Smart. Y APPS Visualizza l'elenco delle applicazioni. Pulsanti di navigazione (su/giü/sinistra/destra) Consentono di scorrere i menu e le opzioni. OK © Consente di selezionare menu e opzioni e confermare le scelte effettuate. + BACK Consente di tornare al livello precedente. GUIDE Mostra la Guida al programma. EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. (@: Rosso, @): Verde, @): Giallo, @: Blu) A TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale. Q. MENU Consente di accedere ai menu rapidi. LIVE TV Consente di tornare a LIVE TV. Pulsanti di controllo (li, , 11, , }) Consentono di controllare i contenuti Premium, i menu DVR o Smart Share o i dispositivi SIMPLINK compatibili (USB © SIMPLINK o Time Machine). REC e Consente di avviare la registrazione e visualizza il menu di registrazione. SETTINGS Consente di accedere ai menu principali. AD (Descrizione audio) Consente di attivare e disattivare la descrizione audio. APP/+ Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)

Articolo non incluso in tutti i modelli. Quando viene visualizzato il messaggio "Batteria telcomando Magic Remote quasi scarica. Sostituire batteria.", sostituire la batteria. Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AA da 1,5 V) facendo corrispondere le estremità & e ( ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul televisore. Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso. AN ATTENZIONE + Non utilizzare batterie vecchie e nuove contemporaneamente; ci potrebbe causare danni al telecomando. (Solo LA66**, LA69**, LA74**, LN578*)

€) (ACCENSIONE) Consente di accendere o speg- nere la TV. + BACK Consente di tornare al livello LA precedente. Rotella (OK) Consente di selezionare menu e opzioni e confermare le scelte effettuate. Consente di scorrere i canali salvati. Se si preme il pulsante di navigazione mentre si muove il puntatore sullo schermo, il puntatore scompare e il telcomando Magic Remote funziona come un normale telecomando Per visualizzare di nuovo il puntatore, scuotere il telcomando Magic Remote.

Viene utilizzato per la visione di video 3D.(in base al modello) Riconoscimento vocale (in base al modello) Puntatore (trasmettitore RF) Pulsanti di navigazione (su/ iü/sinistra/destra) onsentono di scorrere i menu e le opzioni. € SMART Consente di accedere ai menu della schermata principale Smart. Ÿ Riconoscimento vocale (in base al modello) JQ.MENU onsente di accedere ai menu rapidi. Consente di accedere al Teleco- mando universale. +2- Consente di regolare il livello del volume. APv Consente di scorrere i programmi salvati o i canal. x MUTE Consente di disattivare tutti i suoni. Per utilizzare la funzione di riconoscimento vocale è necessaria una connessione di rete. La velocità di riconoscimento pu variare in base alle caratteristiche dell'utente (voce, pronuncia, intonazione e velocità) e all'ambiente (rumore e volume del TV).

1. Premere il pulsante per il riconoscimento vocale.

Pronunciare il contenuto che si desidera quando viene visualizzata la finestra relativa alla voce nella parte sinistra dello schermo del TV. + Ilriconoscimento vocale potrebbe non riuscire se si parla troppo rapidamente o troppo lentamente. + Utilizzare il Telecomando magico a una distanza non superiore a 10 cm dal volto.

Registrazione del telcomando Magic Remote È necessario “associare” (registrare) il telcomando Magic Remote alla TV prima di utilizzarlo. Come registrare il telcomando Magic Remote 1 Per registrare il telecomando (}) automaticamente, accendere la TV e premere il tasto Rotella (OK). Quando la registrazione è completata, viene visualizzato il messaggio che indica il completamento dell'operazione sullo schermo. 2 Se la registrazione non viene eseguita, spegnere e riaccendere la TV, quindi premere il tasto Rotella (OK) per completare la registrazione. mm M: Testtiob informazioni rapide. @inio: Se si preme Rotella (OK) sul telcomando Magic Remote, viene visualizzata la © |seguente schermata. La schermata contiene informazioni sul programma in uso e sullo schermo. @ | possibile selezionare il menu Altro. Come ri-registrare il telcomando Magic Remote s 1 Tenere premuti INDIETRO contemporaneamente i tasti BACK# e SMART& per 5 à secondi per eseguire il reset, SMART quindi registrare il telecomando seguendo la procedura “lstruzioni di registrazione del telcomando Magic Remote” riportata in precedenza. 2 Per registrare nuovamente il telcomando Magic Remote, tenere premuto il tasto BACKS per 5 secondi puntando il telecomando verso la TV. Quando la registrazione à completata, viene visualizzato il messaggio che indica il completamento dell'operazione sullo schermo. Come utilizzare il telcomando Magic Remote 1 Seil puntatore scompare, SZ muovere leggermente il 7 telecomando verso destra o sinistra. || puntatore riapparirà automaticamente sullo schermo. » Se non viene utilizzato per un determinato periodo di tempo, il puntatore viene nascosto. 2 Per spostare il puntatore, mirare col puntatore ricevitore del telecomando verso il televisore, quindi spostarlo verso sinistra, destra, verso l'alto o verso il basso. » Se il puntatore non funziona correttamente, lasciare il telecomando per 10 secondi, quindi riprovare. Precauzioni nell'uso del telcomando Magic Remote Utilizzare il telecomando entro la distanza massima di comunicazione (10 m). L'utilizzo del telecomando oltre questa distanza o con l'ostruzione di un oggetto potrebbe provocare un errore di comunicazione. Anche la presenza di dispositivi nelle vicinanze potrebbe provocare un errore di comunicazione. | dispositivi elettrici, quali forni a microonde o prodotti LAN wireless, potrebbero provocare interferenze poiché utilizzano la stessa banda di frequenza (2,4 GHz) del telcomando Magic Remote. Eventuali cadute o urti possono provocare danni o malfunzionamenti del telecomando. Quando si utilizza il telcomando Magic Remote, prestare attenzione a non urtare mobili o altre persone nelle vicinanze. Il produttore e l'installatore non sono in grado di fornire servizi relativi alla sicurezza delle persone poiché il dispositivo wireless potrebbe subire interferenze da onde elettromagnetiche. Si consiglia di collocare un eventuale Access Point (punto di accesso) a più di 1 m di distanza dal televisore. Se l'Access Point è installato a una distanza inferiore a 1 m, il telcomando Magic Remote potrebbe non funzionare come previsto a causa di interferenze sulla frequenza. ONVITVLI

La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore. 1 Premere il pulsante SMART@ per accedere alla schermata principale Smart. 2 Selezionare Manuale utente e premere Wheel(OK). @ Visualizza la descrizione del menu selezionato. È possibile utilizzare i tasti A/V per spostarsi tra le pagine. @ Consente di spostarsi al menu selezionato Manuale utente direttamente dalla guida utente. @ Nora + È possible accedere alla guida utente anche premendo il tasto (Manuale utente) sul telecomando.(Solo LA62**, LA64**) @ Mostra il programma che si sta guardando al momento o la schermata della sorgente di ingresso. @ Consente di selezionare la categoria desiderata. @ Consente di selezionare la voce desiderata. È possibile utilizzare A/V per spostarsi tra le pagine. Consente di scegliere la descrizione della funzione desiderata dall'indice. @ Fornisce informazioni dettagliate sulle funzioni di LG Smart TV quando è attiva una connessione Internet (è possibile che questa funzione non sia disponibile in tutti i Paesi o in tutte le lingue)

MANUTENZIONE / RISOLUZIONE DEI PROBLEMI 27

MANUTENZIONE Pulizia del televisore Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo. /\ ATTENZIONE +_Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi. + Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche. Schermo, cornice, telaio e supporto + Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito. + Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto. /\ ATTENZIONE Evitare di toccare continuamente lo schermo per non danneggiarlo. Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini. Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto. Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti. Cavo di alimentazione Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema Soluzione Impossibile + Controllare il sensore del telecomando sul prodotto e riprovare. controllare la TV con il +_Verificare la presenza di eventuali ostacol tra il televisore e il telecomando. telecomando. +_ Controllare che le batterie siano ancora cariche e correttamente inserite (® su ®, © su ©). Non viene visualizzata alcuna immagine e non è prodotto alcun suono. Controllare che la TV sia accesa. Verificare che il cavo di alimentazione sia collegato ad una presa a muro. Verificare se esiste un problema nella presa a muro collegando altri prodotti. La TV si spegne Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata improvvisamente. interrotta. Verificare se la funzione Timer Spegnimento à attiva nelle impostazioni relative all'ora. In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività Durante il collegamento al PC (HDMI DVI), viene visualizzato il messaggio “Nessun segnale” o “Formato non valido”. Spegnere/accendere la TV utilizzando il telecomando. Ricollegare il cavo HDMI. Riawviare il PC con la TV accesa

CONTROLLO ESTERNO Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.Ig.com SPECIFICHE TECNICHE (Solo LA66**, LA69**, LA74**, LN578*) Specifiche tecniche del modulo Wireless LAN (TWFM-B006D) Standard IEEE802.11a/b/g/n Da 2400 a 2483,5 MHz Gamma di frequenza Da 5150 a 5250 MHz Da 5725 a 5850 MHz (Fuori dall'UE) 802.11a: 11 dBm 802.11b: 14 dBm Potenza in uscita (Max.) 802.11g: 10.5 dBm 802.11n - 2,4 GHz: 11 dBm 802.11n - 5 GHz: 12.5 dBm Specifiche tecniche del modulo Bluetooth (BM-LDS401) Standard IEEE802.11a/b/g/n Gamma di frequenza 2400 - 2483,5 MHz Potenza in uscita (Max.) 10 dBm o inferiore + Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l’utente non pud modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale. C€0197©

SPECIFICHE TECNICHE 29 (Solo LN575*, LN577*, LA62**, LA64**) Specifiche tecniche del modulo Wireless LAN (TWFM-B006D) Standard 1EEE802.11a/b/g/n Da 2400 a 2483,5 MHz Gamma di frequenza Da 5150 a 5250 MHz Da 5725 a 5850 MHz (Fuori dall'UE) 802.11a: 11 dBm 802.11b: 14 dBm Potenza in uscita (Max.) 802.11g: 10.5 dBm 802.11n - 2,4 GHz: 11 dBm 802.11n - 5 GHz: 12.5 dBm + Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non pud modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale. C€0197©

Consumo elettrico 100 W 110W 130 W

47LN6138-ZB 47LN613S-ZB A7LN613V-ZB Dimensioni | Con supporto (mm) | 1076 x 695x 327 (LXAXP) | Senza supporto (mm) | 1076 x 637 x 79,4 Peso Con supporto (kg) 15,0 Senza supporto (kg) | 12,8 Requisiti di alimentazione AC 100-240 V- 50 / 60 Hz Consumo elettrico 130 W

ONVITVLI 36 SPECIFICHE TECNICHE Dimensione modulo CI (L x A x P) 100,0 mm x 55,0 mm x 5,0 mm Temperatura di funzi- Da 0 °C a 40 °C onamento Condizioni amento ambientali Umidità di funzion- Inferiore all'80 % caggio Temperatura di stoc- Da -20 °C a 60 °C Umidità di stoccaggio Inferiore all'85 % C-Band, Ku-Band TV digitale TV analogica Sistema televisivo DVB-T(*DVB-T/T2) PAL/SECAM B/G/I/D/K
