MANUALE UTENTE 32LN520B LG

Collegare il teilevisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

Utilizzato uno sdoppiatore del segnale per usare più di 2 tevisori.
- Se la qualità dell'imagine è scarsa, installare correttamente un amplificatore del segnale per miglioraria.
- Se la qualità dell'imagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
- Il cavo e il convertitore dell'antenna non sono in dotazione.
Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Espanol

Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il tevisore mediente il cavo HDMI come migliorato nell'illustrazione di seguito.

NOTA

• Si consiglia di utilizzare il televisione con il collegamento HDMI per ottener la migliorare qualità delle immagini.
  Utilizzare un cavo HDMI™ ad alla velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).
  I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.
• Formato audio HDMI supportato: Dolby Digital, PCM (fino a 192 KHz, 32 KHz / 44,1 KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz / 192 KHz) - DTS non supportato.
• Se si utilizes un carrvo da DVI a HDMI per PC, è necessario'utilize un altopariente esterno per audio PC.

Espanol

1 Collegare il cavo dell'antenna alla porta di ingressro dell'antenna sulla TV.
2 Collegare la presa dell'adattatore CC al jack di ingressro di alimentazione sulla TV.
3 Collegare il cavo di alimentazione all'adattatore CC, quando insere il cavo di alimentazione nella presa a muro.

ATTENZIONE

Assicurarsi di collegare la TV all'adattatore di alimentazione CC prima di collegare la presa di corrente della TV alla presa a muro.

Espanol

Collegare una periferica di archivazione USB, ad esempio una memoria flash USB, un hard disk esterno, o unlettore di schede di memoria USB al tevisore e accedere al menu SUPPORTI per utilizzare diversi file multimediai.

Espanol

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i paesi.

NOTA

• Verificare che il modulo CI sia inserito nella slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso.
• Se il TV non visualizza o riproduce alcun contento video e audio quando è collegata la funzione CAM (modulo di accesso condizionale) con Cl+ (Interfaccia comune plus), contattare l'operaatore del servizio terreste/via cavo/satellitare.

Espanol

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al teilevisore. Collegare il dispositivo esterno e il teilevisore con il cavo Euro Scart come migliorato nell'illustrazione di seguito.

Tipodi uscita Modalità di inglesso corrente	AV (Uscita TV1)
TV digitale	TV digitale
TV analogica, AV	TV analogica
HDMI

1 Uscita TV : uscite segnali TV analogica o TV digitale.

NOTA

• I cavi Euro Scart devono essere schermati.

Espanol

Collegare diversi dispositivi esterni al tevisore e modificare la modalità di ingresso per selezione are un dispositivo esterno. Per ulteri informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

É possibloCollegegare i seguente dispositivi esterni: ricevitori HD, lettori DVD,VCR,sistemi audio, periferiche di archiviazione USB,PC,console per videogiochi e altri dispositivi esterni.

REMARQUE

• Il collegamento del dispositivo esterno peutvariare in base almodello.
• Collegare i dispositivi esterni al teilevisore a prescindere dall'ordine della porta del teilevisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al tevisore attraverso un registratore DVD o VCR. Per ulteri informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzato il cavo fornito con il disposativo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la Frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Espanol

*TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attendamente il presente manuale prima di utilizzato

l'apparecchio e conservarlo come riferimento futuro.

INDICE

3 LICENZE

3 AVVISO PER IL SOFTWARE OPEN SOURCE

4 ISTRUZIONI DI SICUREZZA

10 MONTAGGIO E PREPARAZIONE

10 Disimballaggio

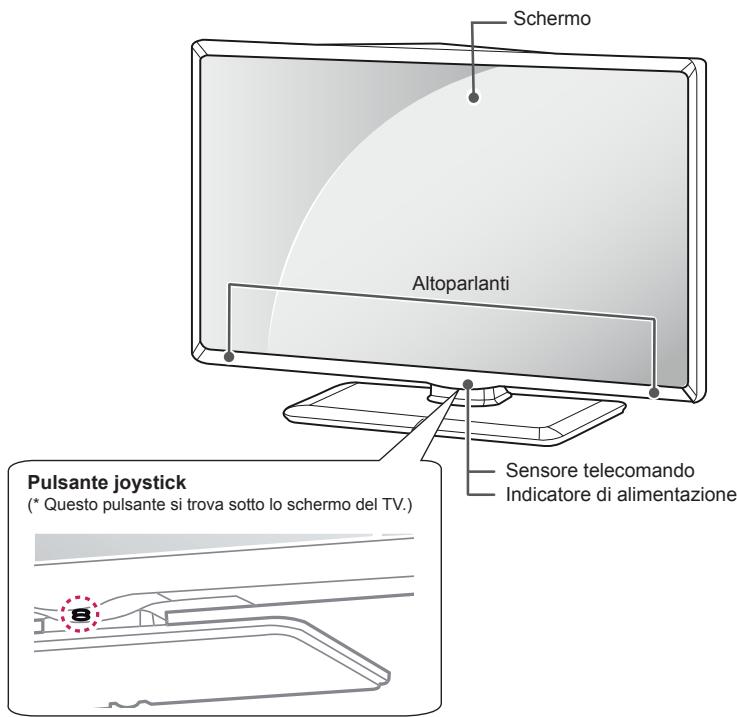

12 Componenti e pulsanti
13 -Uso del pulsante joystick
14 Sollevamento e spostamento del TV
15 Montaggio su un ravolo
16 Montaggio a parete

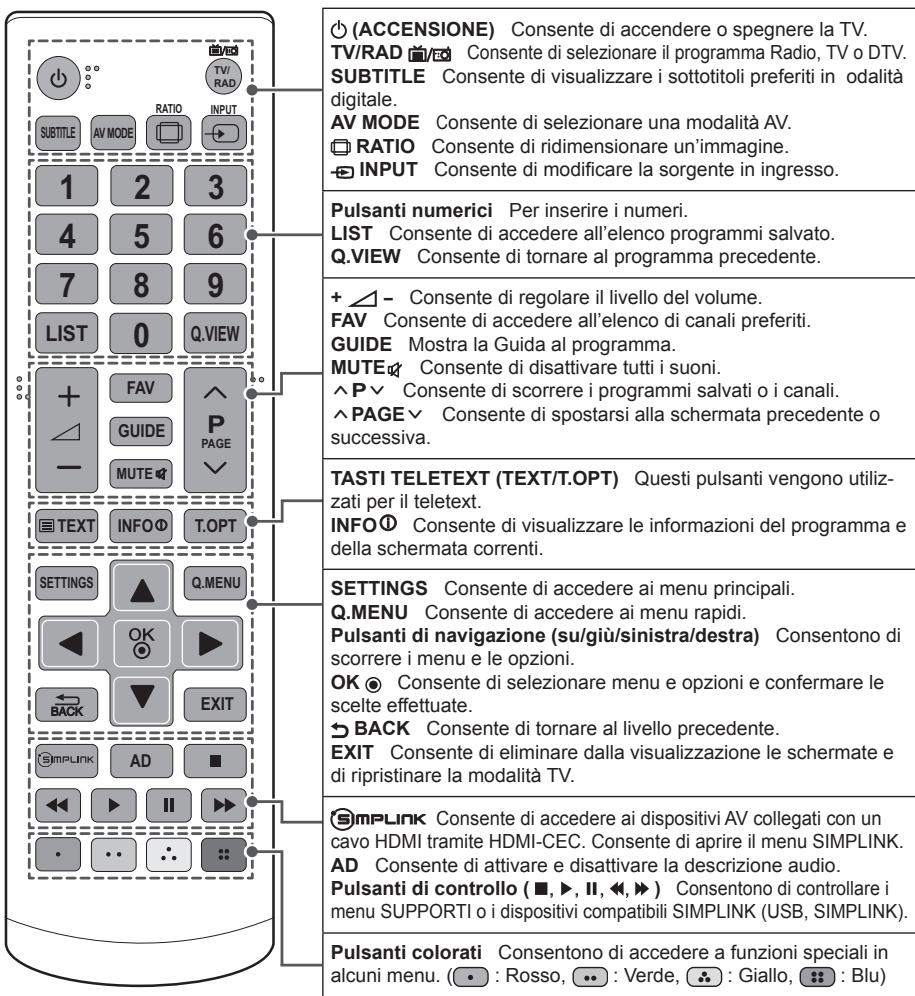

17 TELECOMANDO

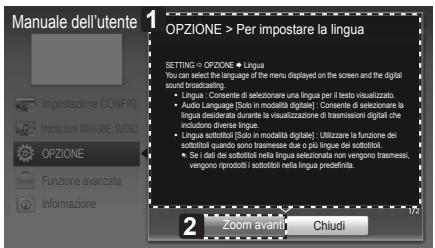

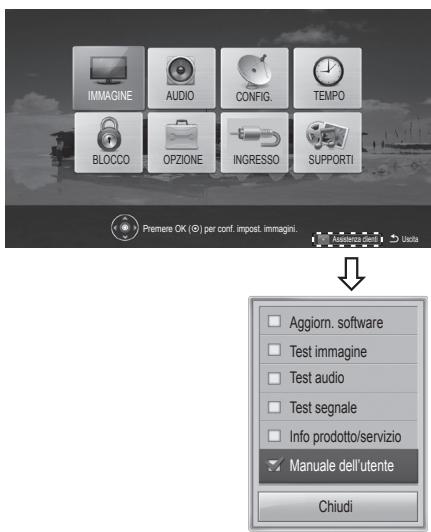

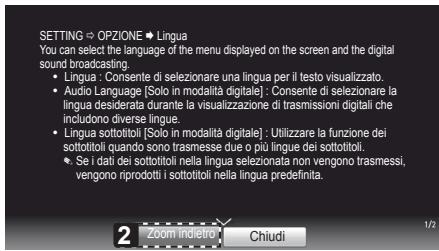

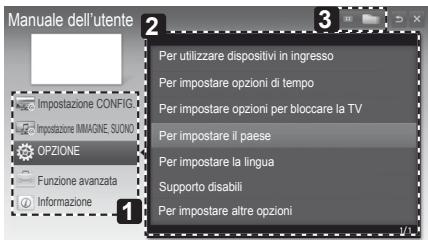

18 UTILIZZO DEL MANUALE UTENTE

19 MANUTENZIONE

19 Pulizia del teilevisore
19 - Schermo, cornice, telaio e supporto
19 -Cavo di alimentazione

20 RISOLUZIONE DEI PROBLEMI

20 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

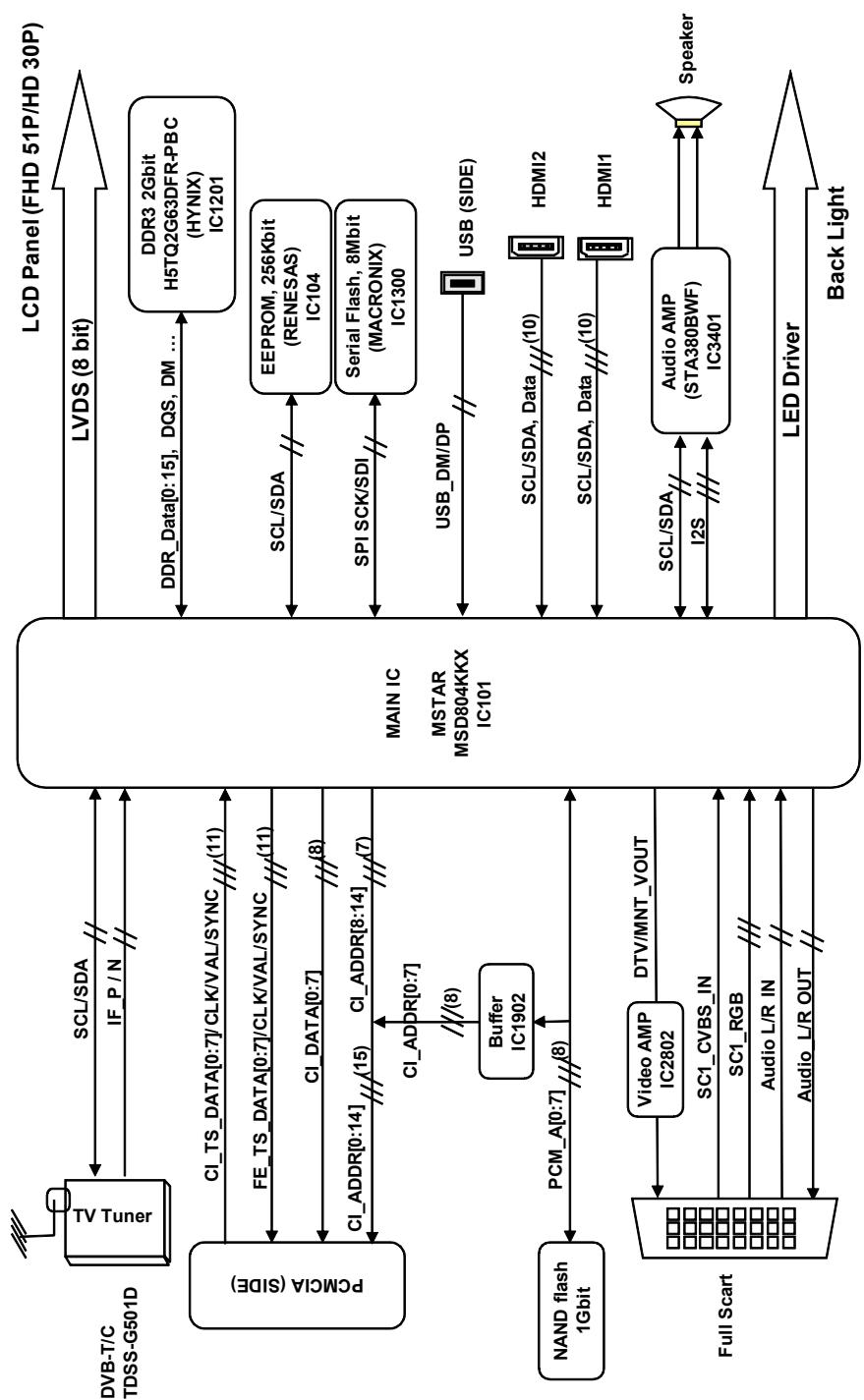

21 SPECIFICHE TECNICHE

AVVISO

• Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesions fisiche o di provocare incidenti o danni letali.

ATTENZIONE

• Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto.

NOTA

• Le note forniscono chiarimenti e informazioni su come utilizzato il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzato il prodotto.

LICENZE

Le licenze supportate sono variate da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il situ www.lg.com.

Prodotto su licenza dei Dolby Laboratories. "Dolby" e il significato della dopbia D sono marchi dei Dolby Laboratories.

"I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registrati negli Stati Uniti e in altri paesi di HDMI Licensing, LLC."

INFORMAZIONI SU DIVXVIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® officiale che riproduze video DivX. Per ulteriori informazioni e strumenti software per convertire i file in video DivX, visitare divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: quello dispositivo DivX Certified® delve essere registrato per poter riproduire i film acquistati in formato DivX Video-on-Demand (VOD). Per ottenerile codice di registrazione, individuare la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il situ vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione.

"DivX Certified® per riproduire video DivX® in alta definizione sino a 1080p, compresi i contenuti premium."

"DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da但这a controllate e sono utilizzati in concessione di licenza".

"Coperto da uno o più dei seguenti brevetti degli Stati Uniti." 7,295,673; 7,460,668; 7,515,710; 7,519,274

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contento in quello prodotto secondo quando consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le escludioni di responsabilità e le relative note di copyright.

LG Electronics fornisceanche il codice Open Source su CD-ROMa frontedel pagamento di una cifra acopertura dei costichetale distribuzionecomporta (come ilcostodelupporto,dlspedizioneegestione) in seguito a richiesta inviata vied-mail a: [e-mail] offerta e validaper tre (3)anni a partire da data di acquisto del prodotto.

ISTRUZIONI DI SICUREZZA

Leggere attendamente queste istruzioni di sicurezza prima diutilizzare il prodotto.

AVVISO

Non collocare il tevisore e il telecomando nei seguenti ambienti:

• In un luogo esposto alla luce diretta del sole
• In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
• Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
• Vicino aiani cottura o umidificatori, dove è disponibile esposto a vapore o schizzi di olio
• In un'area esposta alla pioggia o al vento
• Vicino a contentitori d'acqua, ad esempio vasi

Cio potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetti alla polvere.

Cio potrebbe costituire rischio di incendio.

• La presa di rete rappresenta il dispositorio di scollegamento. La presa deve essere facilemente raggiungibile.

• Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.

L'accesso di umidità può provocare scosse elettriche.

• Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.)

Si potrebbero subire scosse elettriche o lesioni.

• Inserire completeness il cavo di alimentazione. Se il cavo di alimentazione non viene inserto completeness, si potrebbe verificare un incendio.

• Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.

Cio potrebbe costituire rischio di incendio o di scosse elettriche.

• Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.

Cio potrebbe costituire rischio di scosse elettriche o incendio.

• Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gobce di pioggia. L'acqua poto danneggiare il prodotto e provocare sccesse elettriche.

• Quando si monta il teilevisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al teilevisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

• Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

• Attenzione a non far cadere il prodotto quando si collegano dispositivi estemi. Ciò potrebbe causare lesions alle persone o danni al prodotto.

• Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori alla portata dei bambini. Il materiale antiumidità è nocivo, se inerito. Se accidentamente inerito, far vomitare il paziente e portarlo al più vicino pronto socorro. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlio fuori alla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al tevisore. Il prodotto potrebbe cadere e provocare gravi lesionsi.

• Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

• Non insere un conduttore (ad esempio un bastocino metallico) su una delle estremità del cavo di alimentazione quando l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)

Non collocare o conservare sostanze inflammabili vicino al prodotto. L'incauta manipolazione di sostanze inflammabili cui causare esplosioni o incendi.

• Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastocini o fil di ferro né oggetti inflammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Posso sono verificarsi scosse elettriche, incendi o lesions fisiche alle persona. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.

• Non spruzzare acqua sul prodotto né pulirlo con prodotti inflammabili (solventi o benzene). Possocono verificarsi incendi o scosse elettriche.

• Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo.

Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.

• Non toccare mai il prodotto o l'antenna durante un temporale.

Si potrebbero subire scosse elettriche.

• In caso di perdita di gas, non toccare la presa a muro, après le finestre e ventilare.

Una scintilla potrebbe provocare un incendio o ustioni.

• Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche.

Rivolgersi al centro di assistenza per effettuire il controllo, la taratura o le riparazioni del caso.

• Se si verifica una delle seguenti circostanze, scollegare immediamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.

• Il prodotto ha subito un urto

Il prodotto è stato danneggiato
- Oggetti estranei sono caduti dentro il prodotto
- Il prodotto produce fumo o odori strani

Vi è il rischio di scosse elettriche o incendio.

• Se si prevede di non utilizzato il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto.

I depositi di polvere sono provocare incendi, nella l'usura dell'isolamento cui provocare perdite di elettricità, scousse elettriche o incendi.

L'apparecchio non deve essere esesto a gocce o spruzzi di acqua; oggetti contenti liquidi, quali vasi, non devono essere posizionati sull'apparechio.

ATTENZIONE

• Installare il prodotto in un luogo privo di onde radio.

• Tra un'antenna esterna e le linee elettriche deve esserci una distance sufficiente a impedire che la prima tocchi le secondeanche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

• Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibratione o in cui il prodotto non sua sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

• Se si installa il teilevisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

• Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti optionali) al retro del prodotto. Quando si installa il set per utilizzato la staffa per montaggio a parete (parti optionali), fissarlo accuramente in modo che non possa cadere.

• Utilizzare solo gli accessori specificati dal produttore.

• Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

• Quando si guarda la television, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolongati siouldere un effetto di visione sfcocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire dannegiamenti.

• Non utilizzato batterie vecchie e nuove contemporaneamente.
  Cio potrebbe causare il surriscaldamento e la perdita di liquido delle stesse.

• Non esporre le batterie a calore eccessivo, quando tenerle lontano alla luce diretta del sole, camini aperti e stufe elettriche.

• NON inseire batterie non ricaricabili nel disposito di ricarica.

• Verificare che non vi siano oggetti tra il telecomando e il sensore.

• La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, ossurare la stanza.

• Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesions alle persona o danneggiamento del prodotto stesso.

• Evitare di spegnere il prodotto scollegando il cavo alla presa a muro. (Non usare la spine come interrottore.)
  Potrebbero verificarsi errori mecanici o scosse elettriche.

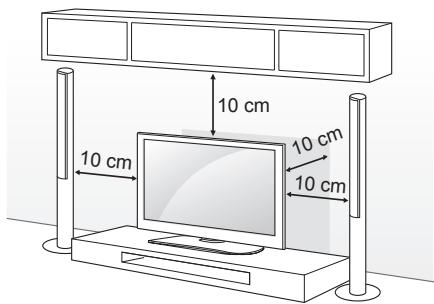

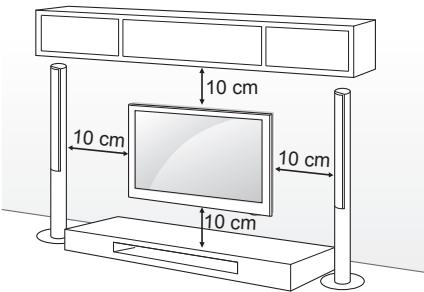

10cm	Seguire le struczioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto. - Collocate il prodotto a una distance minima di 10 cm alla partete. - Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile). - Non installare il prodotto su un tappeto o su un cuscino. - Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio.
	Dopo aver guardato a lungo il teilevisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.
Esaminare periodicamente il cavo dell'apparecchio e se se sono visibili danni o usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.	Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Ciò potrebbe costituire rischio di incendio.
	Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.
	Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.
	Evitare di toccare lo schermo o di premere su diesso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
	Quando si pulisce il prodotto e i loro componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiti o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzato mai detergenti per vetri, lucidanti per automatobili o industriali, abrasivi o cere, benzene, alcol e prodotti similie che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottra).
Finché l'unità è collegata alla presa a muro CA, non è scollegata alla sorgente di alimentazione CA neanche se viene spenta utilizzando l'interruttore.
Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

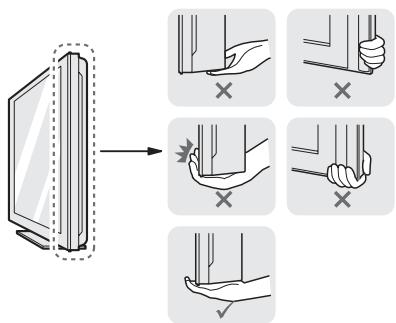

Quando si sposta il prodotto, accertarsi che sua stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il teilevisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

• A causa del peso dell'apprecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persona.

In caso contrario, si possono subire lesioni.

• Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto.

La polvere accumulata più causare danni meccanici.

• Per l'assistenza, rivolgersi a personale qualificato. É necessario rivolgersi all'assistenza se l'apparechio é in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentallymente all'interno dell'apparechio, espessione a pioggia o umidità, funzionamento non regolare o cadute.

• Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accessione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

• Il pannello è un prodotto ad alta technologia con risoluzione da due a sei milioni di pixel. É possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto.

Questo fenomeno si verificaanche in prodotti di terme parti e non da diritto alla sostituzione del prodotto o a risarcimenti.

• La luminosità e il colore del pannello sono differire a seconda della posizione di visione (sinistra/destra/alto/basso).

Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che videere con le prestazioni del prodotto e non indica malfunzionamento.

• Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolongato, più danneggiare lo schermo produccendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per quello tipo di danno.

Evitare di visualizzare un'immagine fissa sullo schermo del teilevisore per un periodo prolongato (2 o più ore per un LCD, 1 ora o più per un teilevisore al plasma).

Inoltre, se si guarda a lungo il TV utilizzando il fornato 4:3, cui prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello.

Questo fenomeno si verificaanche in prodotti di terme parti e non da diritto alla sostituzione del prodotto o a risarcimenti.

- Suoni e rumori prodotti dal teilevisore

"Crack": il crack che si avverte quando si guarda o si spelgne il teilevisore è generato alla contrazione termica della plastica causata alla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto.

Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

NOTA

• Il teilevisore raffigurato nell'imagine più essere diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello migliorato in quello manuale.
• I menu e le opzioni disponibili sono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiante nuove funzioni al teilevisore.
• Il teilevisore più essere posto in modalità standby per ridurre il consumo energetico. Spegnere il teilevisore se si prevede di non guardarlo per un periodo prolongato. In tal modo si risparmierà energia elettrica.
• É possible ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'imagine. In tal modo si riduconoanche i costi complessivi di funzionamento.

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca quale accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzato prodotti pirata.
• I danni o le lesions provocati da prodotti pirata non sono coperti alla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

• Gli elementi forniti con il prodotto potrebbero variare in base al modello.
• Le specifiche del prodotto o il contento del presente manuale possono subire modifiche nella preavviso in caso di aggiornamento delle funzioni del prodotto.
• Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Utilizzato un cavo di prolunga in grado di supportare USB 2.0 se il cavo USB o la memory stick USB non si adattano alla porta USB del teilevisore.

$$ ^ {*} A \leq 1 0 m m $$

$$ ^ {*} B \leq 1 8 m m $$

Telecomando e Batterie (AAA) (Vedere pag 17)	Manuale Utente
Cavo di alimentazione	Adattatore (Vedere pag A-10)
Supporto per cavi (in base al modello) (Vedere pag A-4)	Viti del supporto 3EA, P5 x 25 (Vedere pag A-3)
Viti del supporto 2EA, M4 x 14 (Solo 32LN52**) 4EA, M4 x 14 (Solo 42LN52**) (Vedere pag A-4)	Vite per il montaggio su ravolo 1EA (Vedere pag 15)
Corpo del supporto / Base del supporto (Vedere pag A-3)

Componenti e pulsanti

NOTA

• É possible impostare la spia dell'indicatore di alimentazione selezionando OPZIONE nei menu principali.

Uso del pulsante joystick

É possible attivare le funzioni del TV, premendo o spostando il pulsante joystick versus l'alto, verso il basso, a destra o sinistra.

Funzioni di base

		Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quindi rilasciare il pulsante.
		Spegnimento	Quando il TV è accesso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quando rilasciare il pulsante.
	-+	Controllo volume	Se si posizzona il dito sopra il pulsante joystick, è possible regolare il livello del volume spostandolo versus sinistra o della.
	AV	Controllo programmi	Se si posizzona il dito sopra il pulsante joystick, è possible scorrere fra i programmi salvati spostandolo versus l'alto o verso il basso.

NOTA

• Se siiene il dito sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra,fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

É possible regolare gli elementi del Menu((), , , X) spostando il pulsante joystick verso l'alto, vero il basso, a destra o a sinistra.

Menu	Descrizione
1 TV spenta	Consente di spegnere il TV.
2 Impostazioni	Consente di accedere al menu principale o salvare le opzioni scelte e chiudere i menu.
3 Elenco Input	Consente di modificare la sorgente in ingresso.
4 Chiudi	Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il teilevisore, leggere le seguentiindicazioni per evitare di graffiti o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il teilevisore nella scatola o con il materiale di imballaggio originale.

• Prima di sollevare o spostare il teilevisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il teilevisore, lo schermodeve essere rivolto dall'alto lato per evitare)danni.

• Afferrare saldamente la parte superiore ed inferiore della cornice del tevisore. Fare attentione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un teilevisore di granidi dimensioni occorro 2 o 3 persone.
• Durante il trasporto, tenere il teilevisore come migliorato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il teilevisore a oscillazioni o excessive vibrazioni.
• Durante il trasporto, tenere il teilevisore diritto, non ruotarlo su un lato o inclinarlo in avanti o versuso destra o sinistra.
• Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incuvare il telaio e, di consegenza, danneggiare lo schermo.

Montaggio su un ravolo

1 Sollevare ed inclinare il tevisore in posizione verticale su un ravolo.
- Lasciare uno spazio (minimo) di 10 cm alla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

Non posizionare il televisione vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

Fissaggio della TV al tavolo

Fissare il teilevisore al ravolo per evitare cadute, danni ed eventuali lesions.

Per fissare la TV al cavolo, insere e fissare le viti in dotazione sul retro del supporto.

AVVISO

• Per evitare che il teilevisore si ribalti, fissarlo saldamente al piano o alla parete, come individato nelle struzioni di installazione. Inclinare, scuotere o far oscillare il teilevisore più provocare lesioni.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del teilevisore e i bulloni sul retro del teilevisore.
- Se vi sono bulloni inserti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del teilevisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta.

Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

Impedire ai bambini di arrampicarsi o aggravarsi al tevisore.

NOTA

Utilizzare un piano o un mobile sufficientemente grande e robusti da sostenere correttamente il teilevisore.
- Staffe, bulloni e corde non sono forniti. É possible acquistare gli accessori optionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attendamente la staffa per il montaggio a parete opzionale sul retro del teilevisore e fissare la staffa su una parete solida perpendicular al pavimento. Per fissare il teilevisore su altri materiali da costruzione, contattare il personale qualificato.

LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella segmente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	32LN52**	42LN52**
VESA (A x B)	200 x 100	200 x 200
Vite standard	M4	M6
Numero di viti	4	4
Staffa per montaggio a parete	LSW130BX	LSW230B MSW240

Staffa per montaggio a parete
LSW130BX	LSW230B	MSW240

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o INSTALLARE il teilevisore. In caso contrario, si rischiano scosate elettriche.
• Se si installa il TV al soffitto o su una parete inclinata, potrebbe cadere e causare gravi lesions. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

Eventuali supporti per montaggio a parete di terzi non sono coperti alla garanzia.

Non serrare excessively le viti per evitare danni al tevisore e rendere nulla la garanzia.
Utilizzare le viti e i supporti a parete conformiagli standard VESA.Gli eventuali danni o lesions causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti da garanzia.

NOTA

Utilizzare le viti elencate nelle specifiche delle viti conformiagli standard VESA.
- Il kit per il montaggio a parete include un manuale di installmente e i componenti necessari.
- La staffa per montaggio a parete è un accessorio opzionale. E possible acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
- La lunghezza delle viti può variarine in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
- Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.

TELECOMANDO

Le descritioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attendamente il presente manuale e utilizzato correttamente il teilevisore. Per sostituire le batterie, aprir il coperchio del vano batterie, inseire le batterie (AAA da 1,5 V) rispettol le polarità e come indicate dall'etichetta all'interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installmenta all'inverso.

ATTENZIONE

• Nonutilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

Accertarsi di puntare il telecomando verso il sensore sul teilevisore.

UTILIZZO DEL MANUALE UTENTE

La guida utente consente di accedere più fácilmente a informazioni dettagliate sul tevisore.

1 Premere SETTINGS per accedere ai menu principali.
2 Premiere il pulsante ROSSO per accedere ai menu Assistenza clienti.
3 Premere i pulsanti di navigazione per scorrere fino a Manuale dell'utente, quindi premere OK.

1 Visualizza la descrizione del menu selezionato. É possibile utilizzato i tasti / per spostarsi tra le pagne.
2 Per ingrandire o ridurre la schermata.

Consente di selezionare la categoria desiderata.
Consente di selezionare la voce desiderata. E possibile utilizzato / per spostarsi tra le pagine.
Consente di scegliere la descrizione della funzione desiderata dall'indice.

MANUTENZIONE

Pulizia del teilevisore

Pulire regolarmente il teilevisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

Schemo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello scherno con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
  Nonutilizzareagentichimiciperché potrebbero danneggiareil prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel tevisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema	Soluzione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare. Verificare la presenza di eventuali ostacoli tra il teilevisore e il telecomando. Controllare che le batterie siano ancora cariche e correttamente inserite (⊕ su ⊕, ⊙ su ⊙).
Non viene visualizzata alcuna imagine e non è prodotto alcun suono.	Controllare che la TV sia accesa. Verificare che il cavo di alimentazione sia collegato ad una presa a muro. Verificare se esiste un problema nella presa a muro collegando altri prodotti.
La TV si spegne improvvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta. Verificare se nelle impostazioni TEMPO è attivata la funzione Standby automatico o Spegnimento. In mancanza del segnale, il teilevisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".	Spagnere/accendere la TV utilizzato il telecomando. Ricollegare il cavo HDMI. Riavviare il PC con la TV accesa.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il site Web www/lg.com

SPECIFICHE TECNICHE

Le specifiche del prodotto precedentamente indicate possono subire modifiche alla preavviso in seguito all'aggiornamento delle funzioni del prodotto.

MODELLI		32LN52**	42LN52**
		32LN520B-ZA	42LN520B-ZA
		32LN5200-ZA	42LN5200-ZA
		32LN5203-ZA	42LN5203-ZA
		32LN5204-ZA	42LN5204-ZA
Dimensioni(L x A x P)	Con supporto (mm)	738 x 493 x 209	969 x 625 x 234
	Senza supporto (mm)	738 x 447 x 88,4	969 x 577 x 86,9
	Con supporto (kg)	5,6	9,4
	Senza supporto (kg)	4,9	8,3
Consumo elettrico		60 W	90 W
Requisiti di alimentazione		24 V ---, 2,4 A	24 V ---, 3,2 A
AC/DC Adattatore		<Lienchang, modello: LCAP38>Input: AC 100-240 V~ 50/60 HzOutput : 24 V ---, 2,7 A	<Lienchang, modello: LCAP37>Input: AC 100-240 V~ 50/60 HzOutput : 24 V ---, 3,42 A
		<Ampower, modello: AAH-01>Input: AC 100-240 V~ 50/60 HzOutput : 24 V ---, 2,71 A

Dimensione modulo CI (Larghezza x Altezza x Profondità)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzionamento	Da 0 °C a 40 °C
	Umidità di funzionamento	Inferiore all'80 %
	Temperatura di stoccaggio	Da -20 °C a 60 °C
	Umidità di stoccaggio	Inferiore all'85 %

	TV digitale	TV analogica
Sistema tevisivo	DVB-T	PAL/SECAM B/G/D/K, PAL I/I', SECAM L/L'
	DVB-C
Copertura programma	VHF, UHF	VHF: E2 a E12, UHF : E21 a E69, CATV: S1 a S20, HYPER: S21 a S47
Numero massimo di programmi memorizzabili	1,500
Impedenza antenna esterna	75 Ω

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il teilevisore a colori LG

32LN520B-ZA / 32LN5200-ZA / 32LN5203-ZA / 32LN5204-ZA /

42LN520B-ZA / 42LN5200-ZA / 42LN5203-ZA / 42LN5204-ZA

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.

n°301 del 28/12/95 ed in particolare è conforme a quanto indicate nell'art. 2, comma 1 dello stesso decreto.

Questo appearecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92ed in

particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

DIAGRAMMI A BLOCCHI

MANUAL DE USUARIO

LED TV*
