1 - Avvertenze per Forni a Microonde 4

Primo utilizzo 5

Utilizzo della griglia piana 5

Utilizzo del vassoio forato 5

Rispetto per l'ambiente 6

2 - Pannello di Controllo 7

Panoramica comandi 7

3 - Informazioni Generali Forno 8

Istruzioni per l'accensione iniziale 8

Primo allacciamento 8

Timer elettronico 6 tasti 8

Funzionamento manuale 8

Funzionamento semiautomatico di durata 8 cottura

Funzionamento semiautomatico di fine 8 cottura

Funzionamento automatico 8

Contaminuti 8

Errori Di Programmazione 8

Annullamento programma 8

4 - Suggerimenti Generali Forno 9

Funzionamento con vapore 9

Consigli utili 9

5 - Istruzioni di Funzionamento del Forno 10

Funzione di cottura a vapore 10

Funzione di cottura a grill 10

Consigli di cottura 10

6 - Tabella Modalità di Cottura 11

7. Segnalazione Errori e 12

Malfunzionamento del Forno 12

Sostituzione lampada forno 13

8 - Per l'Installatore 14

Incasso del forno 14

9 - Assistenza o Manutenzione 17

Record Dati Manutenzione 17

ISTRUZIONI IMPORTANTI E AVVERTENZE DI SICUREZZA

Leggere attentamente e conservare per futuro utilizzo

Gentile Cliente,

sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.

Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, è stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.

La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.

QUESTO PRODOTTO È STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.

L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BAMBINI) CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI, O DAPERSONECHEMANCANODELL'ESPERIENZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.

I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.

VIETATO APPORRE CARTA STAGNOLA, PENTOLE O SIMILI A CONTATTO CON LA BASE INTERNA DEL FORNO PER CUCINARE.

DURANTE L'USO L'APPARECCHIO DIVENTA MOLTO CALDO. ATTENZIONE A NON TOCCARE GLI ELEMENTI RISCALDANTI ALL'INTERNO DEL FORNO.

ATTENZIONE

• Se la porta o le guarnizioni della porta sono danneggiate, il forno non deve essere fatto funzionare finché non è stato riparato dal personale addetto;
• Riparazioni, modifiche o manipolazioni all'apparecchio o al suo interno, specialmente alle parti sotto tensione, possono essere eseguite esclusivamente dal produttore, dal suo servizio clienti o da persone analogamente qualificate. Delle riparazioni inadeguate possono causare gravi infortuni, danni all'apparecchio ed alle installazioni e guasti di funzionamento. Si ricorda che anche la sostituzione della lampada interna del forno va fatta da personale qualificato avendo cura di scollegare prima l'apparecchio della rete.
• In caso di guasto di funzionamento dell'apparecchio, o per una sua riparazione rivolgersi al nostro servizio clienti.
• È permesso utilizzare esclusivamente ricambi originali.

IMPORTANTE

• Come precauzione di sicurezza prima di procedere a qualsiasi operazione di pulizia del forno staccare sempre la spina dalla presa di corrente o togliere la linea di alimentazione dell'apparecchio.
• Inoltre evitare di usare sostanze acide o alcaline (succhi di limone, aceto, sale, pomodori, ecc.). Evitare di usare prodotti a base di cloro, acidi o abrasivi specialmente per la pulizia delle parti verniciate.

CURA E MANUTENZIONE

• Il vano di cottura è costruito in acciaio inox pregiato, tuttavia una manutenzione errata può causare corrosione;
• Il forno dovrebbe essere pulito periodicamente e si dovrebbe rimuovere ogni residuo di cibo;
• Non pulire il forno appena sfornata la pietanza, le gocce di vapore che possono restare sono molto calde (pericolo di scottature.
• Cautela nell'aprire la porta a forno acceso, il vapore che può fuoriuscire potrebbe causare scottature.
• Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affilati per pulire la porta di vetro del forno, perché possono graffiare la superficie e causare la frantumazione del vetro.
• Durante i lavori di pulizia fare attenzione che l'acqua non penetri nell'apparecchio.
• Usare solo panni leggermente umidi.
• Non spruzzare mai acqua all'interno o all'esterno dell'apparecchio.
• Non utilizzare apparecchi per la pulizia a vapore, l'acqua che penetra può provocare danni.
• Non utilizzare l'apparecchio per riscaldare o umidificare un locale.
• L'apparecchio dovrebbe essere installato e usato solo con temperature d'ambiente da 5 C a 35 C.
• In caso di pericolo di gelo, l'acqua residua contenuta nelle pompe può congelare e danneggiarle.

IT 1 - Avvertenze per Forni a Microonde

IMPORTANTE

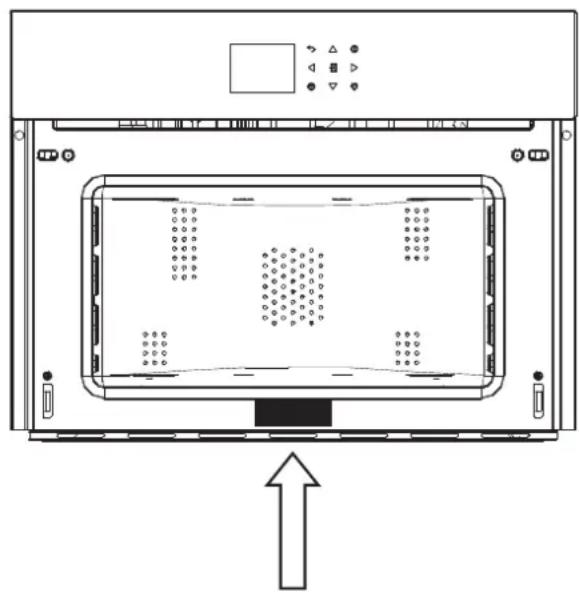

La targhetta delle caratteristiche del forno è accessibile anche ad apparecchio installato. In questa targhetta, visibile aprendo la porta, sono riportati tutti i dati di identificazione dell'apparecchio a cui si dovrà fare riferimento per richiesta di ricambi.

Il forno va pulito a fondo con acqua e sapone e risciacquato accuratamente. Riscaldare il forno per circa 30 minuti alla massima temperatura; verranno così eliminati tutti i residui grassi di lavorazione che potrebbero causare sgradevoli odori in fase di cottura. Usare la funzione grill elettrico con il forno privo di accessori. Prima di utilizzare gli accessori per la prima volta, pulirli accuratamente con una soluzione alcalina di lavaggio molto calda e un panno morbido.

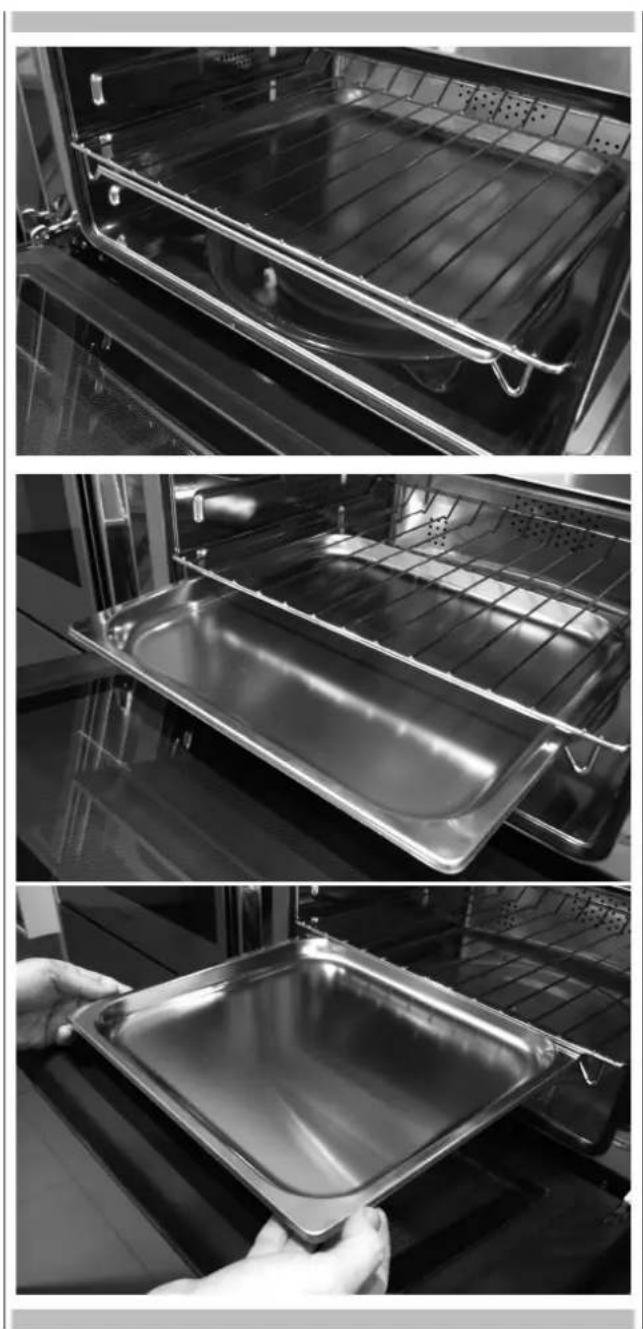

Utilizzo della griglia piana

Per sfilare la griglia piana, trascinare verso di se la griglia fino al blocco, poi sollevarla tirandola verso l'alto fino alla sua completa estrazione. Per inserire la griglia piana, procedere infilando la griglia inclinata a 45 fino al blocco, quindi posizionarla orizzontale e quindi spingerla fino a fine corsa.

Se la griglia piana e' dotata di vassoio basso raccogli sugo, per estrarlo dalla sua sede, sollevarlo leggermente e farlo scorrere verso di se. Reinserirlo fino a che rientra nella sede predisposta.

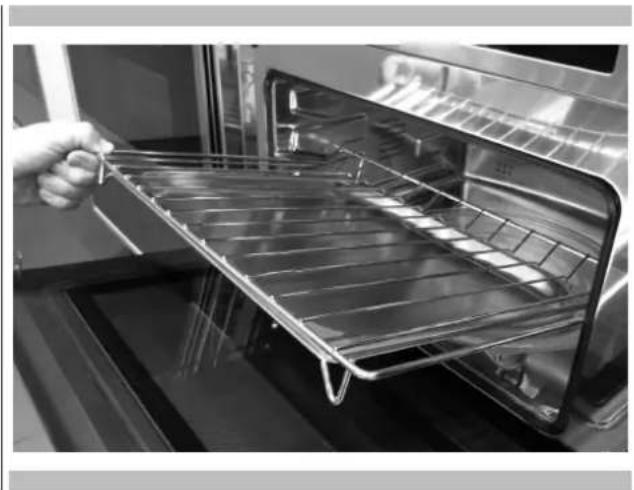

Utilizzo del vassoio forato

Questo vassoio va utilizzato per la cottura a vapore e in abbinata con il proprio supporto, posizionato sulla griglia piana.

Si consiglia l'utilizzo in abbinata anche del vassoio basso raccogli sugo per contenere tutto quando cola dal cibo in fase di cottura.

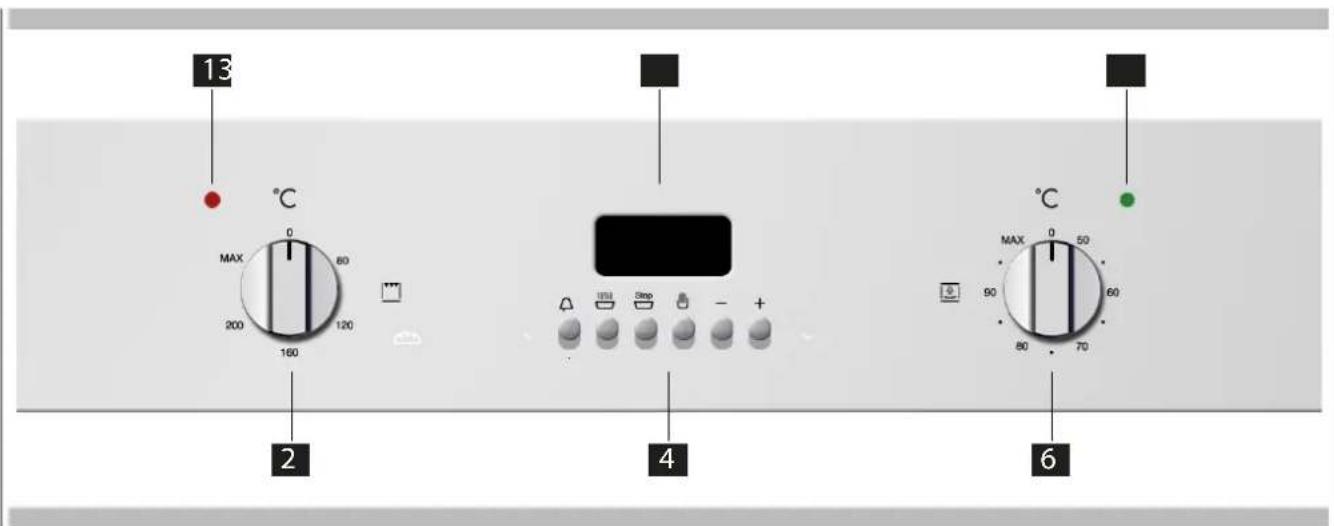

1 Luce spia di funzionamento cottura a grill (spia rossa)
2 Manopola di controllo della temperatura cottura a grill
3 Display timer elettronico
4 Pulsanti di controllo timer elettronico
5 Luce spia di funzionamento cottura a vapore (spia verde)
6 Manopola di controllo della temperatura cottura a vapore

13 °C MAX 0 60 200 160 120 2 4 °C MAX 0 50 90 60 80 70 6

IT 3 - Informazioni Generali Forno

Istruzioni per l'accensione iniziale

Caro Cliente, questo forno è un apparecchio elettronico sofisticato, classificato come bene duraturo. Necessita di essere installato da personale qualificato che operi secondo la regola dell'arte sia per gli allacciamenti alla linea di alimentazione sia per l'installazione nel mobile della cucina.

(VEDI ISTRUZIONI DI MONTAGGIO A PAG. 15)

Primo allacciamento

La prima volta che viene collegato l'apparecchio alla rete elettrica o nel caso di prolungata mancanza di corrente, puo' accadere che venga emesso un segnala di allarme continuo. In tal caso azionare la manopola destra ruotandola in una qualsiasi posizione, poi riportarla in posizione 0.

Timer elettronico 6 tasti

Regolazione dell'orologio

Premere contemporaneamente i tasti di durata e fine cottura ed agire sui tasti +/- fino all'impostazione dell'ora desiderata.

Funzionamento manuale

Per cotture a tempo indefinito premere il tasto manuale 🎯

Funzionamento semiautomatico di durata cottura

Per cotture a tempo definito. Premere il tasto di durata cottura ed impostare con i tasti +/- il tempo necessario per la cottura. Trascorso il tempo entra in funzione il segnale acustico ed il forno cessa di funzionare. Riportare la manopola del termostato e del commutatore in posizione 0 quindi premere il tasto manuale.

Funzionamento semiautomatico di fine cottura

Per cotture a tempo definito premere il tasto di fine cottura e impostare con i tasti +/- l'ora in cui si vuole che il forno cessi di funzionare. Trascorso il tempo entra in funzione il segnalatore acustico e il forno si arresta. Riportare la manopola del termostato e del commutatore in posizione 0 quindi premere il tasto manuale.

Funzionamento automatico

Per cotture a tempo definito premere il tasto di durata cottura impostare con i tasti +/- il tempo necessario per la cottura. Premere il tasto di fine cottura e impostare l'ora in cui si vuole che il forno si arresti. Al termine del programma il simbolo AUTO lampeggia, si mette in funzione il segnale acustico che dovrà essere spento premendo un tasto qualsiasi.

Contaminuti

Premere il tasto contaminati e selezionare il tempo di cottura desiderato con il tasto +/-. Al termine del tempo impostato si mette in funzione il segnale acustico che può essere interrotto premendo uno qualsiasi dei tasti.

Errori Di Programmazione

Si ha un errore di programmazione se l'ora indicata dall'orologio è compresa tra l'ora di inizio e l'ora di fine cottura. L'errore sarà segnalato acusticamente e mediante il lampeggio intermittente del simbolo AUTO. L'errore di impostazione può essere corretto variando la durata o il tempo di cottura.

Annullamento programma

Un programma può essere annullato premendo il pulsante del funzionamento manuale.

NB: quando si apre la porta dell'apparecchio in funzione può a seconda dei casi fuoriuscire del vapore o dell'aria bollente, prestare sempre molta attenzione.

ATTENZIONE

Il forno è stato studiato in modo che durante la cottura mantenga al suo interno un giusto bilanciamento tra il calore profuso nelle svariate tipologie di cottura e il vapore prodotto dai cibi stessi. Questo bilanciamento fa si che terminata la cottura, potreste trovare nella caraffa l'eccesso di cottura condensato (acqua e grassi disciolti); ricordatevi quindi di svuotarla e pulirla

Funzionamento con vapore

Cuocere a vapore è il sistema maggiormente usato nella cucina orientale, ma certamente assai utile anche per la nostra.

È rapido e ha il vantaggio di conservare al cibo il suo primitivo sapore. In questo caso la cottura non avviene per mezzo di acqua, ma tramite il vapore acqueo.

Il processo che si svolge durante la cottura a vapore, differisce da quello della bollitura. Il vapore acqueo infatti esercita sul contenuto delle cellule un effetto fondamentalmente opposto a quello dell'acqua bollente.

Il cibo infatti viene portato a cottura completa anche con tale sistema, ma ad eccezione del grasso, nessun altro componente fuoriesce dai tessuti degli alimenti.

Le pareti delle cellule ed i tendini si ammorbidiscono gradatamente, le sostanze proteiche si coagulano senza fuoriuscire, le sostanze amidacee si gonfiano e si uniscono, gli zuccheri e i minerali rimangono inalterati.

Stesso discorso vale per gli odori, che sono ridotti al minimo o per le sostanze coloranti.

Soltanto il grasso si liquefa sotto l'influenza del calore, ed è per questo che è raramente consigliabile la cottura al vapore per grossi tagli di carne o di pesce. Per quanto concerne le vitamine, queste meritano un discorso a parte, poiché il calore generalmente tende a distruggerle; alcune di queste, tuttavia, a seconda della durata della cottura subiscono solo lievi alterazioni.

I cibi adatti a questo metodo di cottura sono quindi generalmente quelli totalmente privi di grassi, come ad esempio pesci, alcune qualità di carni, legumi, patate, cereali, uova, budini, ecc..

Non lo è, ad esempio, per gli ortaggi di consistenza legnosa o per la frutta in genere.

Consigli utili

Usate il forno a vapore partendo sempre dal forno freddo, si sconsiglia l'uso del vapore a forno caldo (subito dopo una cottura tradizionale) in quanto verrebbero meno le proprietà di cottura del vapore stesso. Per cucinare a vapore cercate di usare il più possibile la vaschetta in acciaio inox forata in abbinata alla vaschetta inox bassa raccogli sugo.

La prima, appoggiata tramite il relativo supporto alla griglia piana permetterà al vapore di agire pienamente sul cibo e attraverso i fori scaricare tutto quello rilasciato dallo stesso nella fase di cottura.

La seconda, più bassa infilata sotto la grigia nelle apposite guide, raccoglierà il prodotto colato permettendovi di sporcare meno la cavità del forno.

Il supporto della teglia forata può diventare a cottura ultimata un ottimo appoggio- distanziale tra la teglia e le superfici dove intendete appoggiarla per poter prelevare il cibo che avete appena cotto.

ATTENZIONE

Non è possibile utilizzare la cottura a vapore in contemporanea alla cottura a grill. Mentre e' attiva la funzione cottura a grill, se viene azionato il controllo cottura a vapore, il forno emetterà un segnale di errore (vedi tabella Segnalazione Errori e Malfunzionamento del Forno)

IT 5 - Istruzioni di Funzionamento del Forno

La prima volta che il forno viene collegato alla rete elettrica, o in caso di mancanza prolungata di corrente, l'orologio temporizzatore deve essere programmato. In caso contrario il forno non funzionerà.

Per far questo premere una volta il tasto 🚗.

Funzione di cottura a vapore

Questa funzione di cottura utilizza il vapore per la cottura degli alimenti. Durante la cottura a vapore, il vapore scorre dal bolitore verso il vano del forno. Il vapore riscalda il vano del forno cuocendo i cibi.

Questo tipo di cottura è ideale per cucinare qualsiasi tipo di verdura o pesce, preservando il colore, il gusto e la bontà dei cibi.

IMPORTANTE

la seguente procedura DEVE essere seguita ogniquivalvolta si utilizza la funzione di cottura a vapore.

• Riempire il contenitore dell'acqua con acqua distillata o, se non disponibile, con acqua potabile fredda. IMPORTANTE: in caso di utilizzo di acqua del rubinetto possono formarsi depositi di calcare all'interno del bollitore a vapore.
• Riempire il contenitore dell'acqua fino alla tacca di 1,0 litri. NON riempire il contenitore fino all'orlo. In caso contrario l'acqua che viene ripompata verso il contenitore al termine del ciclo di cottura potrebbe traboccare.
• Inserire il contenitore dell'acqua nell'apposito vano.
• Spingere completamente il contenitore dell'acqua fino in fondo, assicurando in tal modo una tenuta perfetta tra il tubo situato nel contenitore e il circuito idraulico all'interno del forno.
• Assicurarsi sempre che la leccarda di cottura in acciaio inox sia inserita sotto la leccarda fonda traforata. Questa raccoglie la condensa, i succhi o i cibi che colano dalla leccarda fonda traforata.
• Ruotare la manopola del termostato cottura a vapore del forno (manopola destra) fino a raggiungere la temperatura desiderata. La temperatura è regolabile da +50 C a +100 C a intervalli di +5 C
• Dopo 7-8 secondi la spia di funzionamento del forno si accende per confermare che il forno sta riscaldando. Una volta terminata la cottura e portata la manopola del termostato del forno in posizione "0", la spia di funzionamento del forno si spegne.
• La spia di funzionamento del forno in modalità vapore è di colore verde.
• Una volta terminata la cottura, portare la manopola del termostato del forno in posizione "0".
• Quando il vano del forno si è sufficientemente raffreddato, è opportuno utilizzare un panno morbido per asciugare le tracce di liquido rimaste all'interno del vano del forno.

IMPORTANTE

il contenitore dell'acqua deve essere svuotato al termine della cottura.

Funzione di cottura a grill

Questa funzione di cottura utilizza l'elemento di riscaldamento superiore per cucinare i cibi.

Questo tipo di cottura è ideale per grigliare porzioni medie o grandi di salsicce, pancetta, bistecche ecc.

• Se si utilizza la funzione grill senza l'utilizzo di vapore, è possibile lasciare il contenitore dell'acqua all'interno del relativo vano. Ciò non pregiudicherà le capacità di cottura del forno.
• Ruotare la manopola del termostato del grill (manopola sinistra) fino a raggiungere la temperatura necessaria. La temperatura è regolabile da +80 C a +250 C a intervalli di +40 C (quindi 80-120-160-200-MAX)
• Dopo 7-8 secondi la spia di funzionamento del grill si accende (spia rossa) per confermare che il grill è in uso. Una volta terminata la cottura e riportata la manopola del termostato del grill in posizione off, la spia di funzionamento del grill si spegne.

Consigli di cottura

• Consultare le informazioni riportate sull'imballaggio dell'alimento per verificare temperature e tempi di cottura. Una volta acquisita familiarità con le prestazioni dell'elettrodomestico, le temperature e i tempi possono essere variati in base alle preferenze personali.
• Assicurarsi che i cibi congelati si siano completamente scongelati prima di procedere alla cottura, salvo nel caso in cui le istruzioni riportate sull'imballaggio indichino la possibilità di cucinare l'alimento da congelato.
• È necessario preriscaldare il forno e non posizionarvi il cibo all'interno finché non è terminato il tempo di preriscaldamento.
• Prima della cottura, controllare che eventuali accessori inutilizzati siano rimossi dal forno.
• Evitare di aprire la porta del forno per osservare le pietanze.

Nella seguente tabella indichiamo i risultati delle prove di cottura eseguite presso i nostri laboratori da un cuoco professionista, in ogni caso si tratta di indicazioni e i valori che proponiamo servono per partire a sperimentare le proprie ricette ed ottenere sempre i migliori risultati!

PIATTI DA PREPARARE PESO(g.)		FUNZIONE	Temper. forno.°C	Temper. vapore °C	LIV. ACCESSORI CONSIGLIATI	Tempo (minuti)
GAMBERONI CON RAVIOLI	1700	Vapore 100 C	- 100 2			55
RISOTTO ALLE FRAGOLE	1200	Vapore 100 C	-	100 2		Griglia 15
RISOTTO AL CASTELMAGNO	1200	Vapore 100 C	- 100 2			Griglia 15
COCKTAIL DI GAMBERONI	100	Vapore 100 C	- 100 2			Griglia + Teglia forata + leccarda sotto
INSALATA DI RISO VENERE	500	Vapore 100 C	- 100 2			Griglia 35
ORATE DELICATE 1300		Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
CODA DI PESCATRICE IN SALSA D'ARANCIA	800	Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
TROTE IN SALSA DI AROMI 600		Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
COZZE GRATINATE 1000		Vapore 100 C +	-	100 2		Griglia + Teglia forata + Leccarda sotto
		GRILL	MAX			Griglia + Teglia forata + Leccarda sotto
VONGOLE AL VINO BIANCO	1000	Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
FILETTO DI MERLUZZO IN SALSA DI AGRUMI	1000	Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
FILETTO DI SALMONE ALL'ARANCIA	700	Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
MAZZETTI DI VERDURA 1000		Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
CAVOLFIORE GRATINATO 700		Vapore 100 C +	-	100 2		Griglia + Teglia forata + Leccarda sotto
		GRILL	MAX			Griglia + Teglia forata + Leccarda sotto
INSALATA DI PATATE ALLA DANSE	800	Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto
VERDURE AL VAPORE CON SALSA DI TOFU E TONNO	1000	Vapore 100 C	- 100 2			Griglia + Teglia forata + Leccarda sotto

IT 7 - Segnalazione Errori e Malfunzionamento del Forno

ERRORE
ERRORE NR. 1: errore porta aperta (attenzione al vapore)	si verifica quando si apre la porta durante la cottura a vapore e vi e' probabile uscita di vaporeviene indicato con l'accensione della spia verde (5), accesa per 2 lampeggi + pausa di 5 secondi + 2 lampeggi + pausa.... ect. Il buzzer suonerà in sincronia con la spia per un massimo di 180 secondi. Poi continuerà solo la segnalazione luminosasi azzera alla chiusura della porta
ERRORE NR. 2: errore temperatura boiler	si verifica se la caraffa dell'acqua non e' in sede e/o la brocca senz'acqua e/o l'o-ring (guarnizione ad anello) non presente sul tubo della caraffaviene segnalato con la spia verde (5) accesae il buzzer con 3 beep consecutivi + pausa di 5 secondi + 3 beep.... etc, per un massimo di 180 secondi. Poi continuerà solo la segnalazione luminosaall'apertura della porta diventa errore 1
ERRORE NR. 3: errore pompa boiler:	si verifica dopo nr. 4 allarmi di tipo errore 2 o se temperatura della caldaia e' superiore a 220 Cviene segnalato con la spia verde (5) a cicli di 1 lampeggi e il buzzer in sincronia con la spia per un massimo di 180 secondiall'apertura della porta diventa errore 1
ERRORE NR. 4: sonde/potenziometri:	si verifica per un problema alle sonde o ai potenziometriviene segnalato con la spia verde (5) a cicli di 1 lampeggi e il buzzer in beep continuo velocnon e' resettabile se non sistemando il guastoCONTATTARE AL PIU' PRESTO L'ASSISTENZA. DISCONNETTERE IL FORNO DALL'ALIMENTAZIONE ELETTRICA
ERRORE NR. 5: entrambe le manopole grill e vapore attive	si verifica se entrambi i comandi grill e vapore sono attiviviene segnalato con il buzzer attivo per 5" + pausa di 10 secondi + buzzer 5 secondi...etc, fino al reset.si resetta mettendo a 0 uno controlli (grill o vapore)
ERRORE NR. 6: Blackout	si verifica in caso di blackout durante la cotturaviene segnalato con lampeggio alternato spia verde e il buzzer in beep continuosi resetta posizionando a 0 il comando attivo (spegnimento della cottura) e successivamente riattivando la funzione

Sostituzione lampada forno

IMPORTANTE

La lampada del forno deve avere precise caratteristiche:

• Struttura adatta alle alte temperature (fino a 300 C);
- Alimentazione: vedere valore V/Hz indicato sulla targa matricola;
- Potenza 25W;
- Attacco di tipo G9.

ATTENZIONE

Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

• Per evitare danni stendere all'interno del forno uno strofinaccio per stoviglie;
• Svitare le viti di fissaggio della cornice in acciaio;
• Levare la vecchia lampada sfilandola dalla sede stando attenti che non si rompa;
• Inserire la nuova lampadina avendo l'accortezza di non toccarla con le mani (consigliamo l'uso di un quanto in lattice da gettare poi);
• Rimontare la cornice inox stando ben attenti a non pizzicare la guarnizione in silicone;
  • Fissare nuovamente le viti inox precedentemente tolte
• Collegare nuovamente l'apparecchio alla linea di alimentazione.

Il forno può essere installato sotto un piano di cottura, in colonna, oppure abbinato al relativo cassetto scaldavivande.

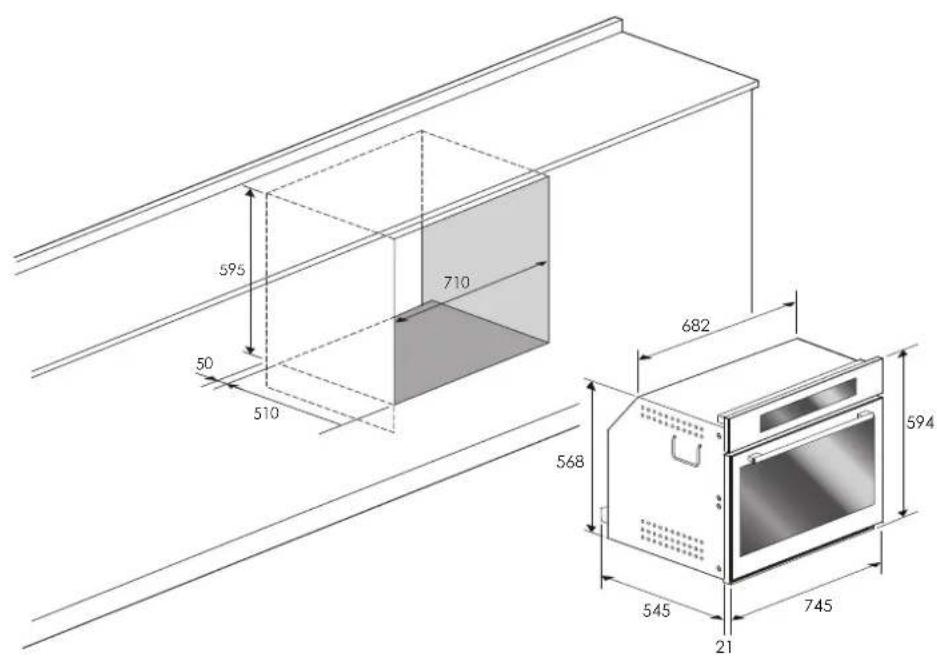

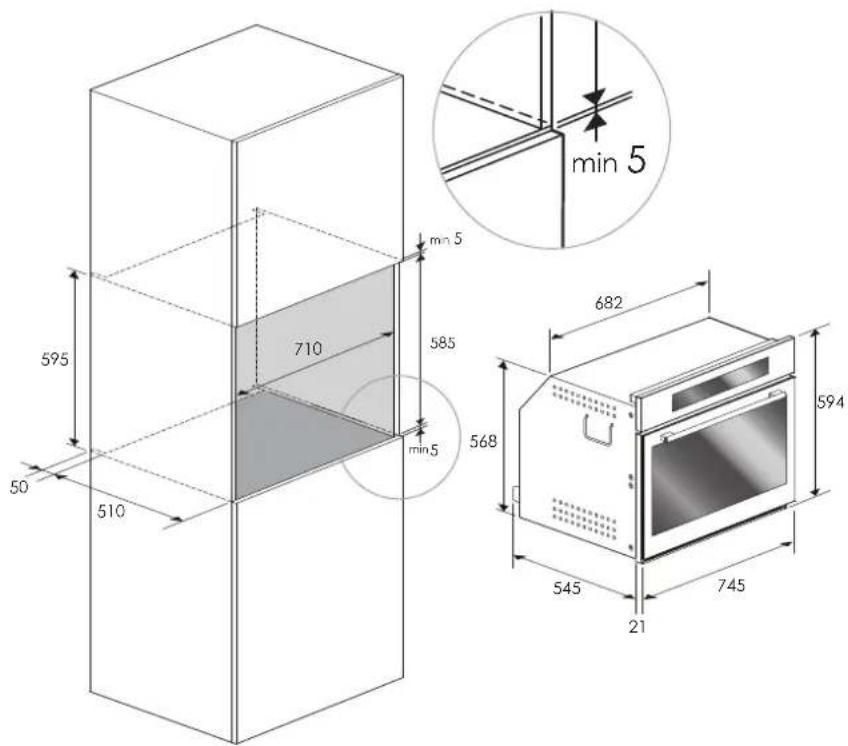

Le dimensioni dell'incasso devono essere come riportato in figura.

Il materiale del mobile deve essere in grado di resistere al calore.

Il forno deve essere centrato rispetto alle pareti del mobile e fissato con

le viti e bussole che sono fornite in dotazione come da figura affianco.

Le dimensioni sono in millimetri

VANI DA INCASSO E DIMENSIONI 74,5 cm

595 710 50 510 682 568 545 745 21 594

595 50 510 710 585 min 5 min 5 568 682 545 21 745 594

Le dimensioni sono in millimetri

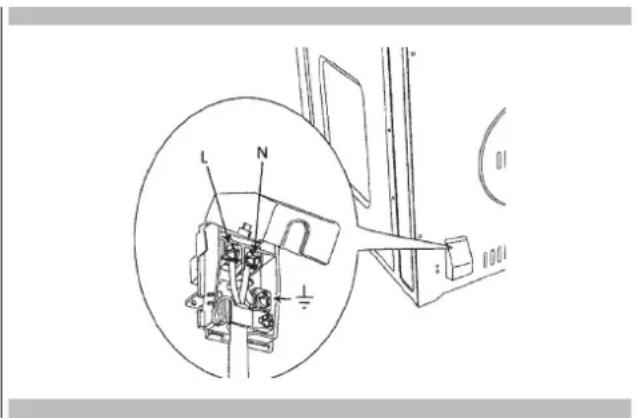

Allacciamento elettrico

Prima di effettuare l'allacciamento elettrico accertarsi che:

• le caratteristiche dell'impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fronte del forno;
• l'impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore.

La messa a terra è obbligatoria a termini di legge. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50 C quella ambiente.

Questo forno deve essere connesso all'alimentazione per mezzo di un cavo di alimentazione con un'apposita spina che sia compatibile con la presa montata nell'impianto elettrico che alimenta questo forno. Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione.

La presa o l'interruttore onnipolare devono essere facilmente raggiungibili con l'apparecchiatura installata.

NB: Il costruttore declina ogni responsabilità nel caso che quanto sopra e le usuali norme antinfortunistiche non vengano rispettate.

TIPI DI CAVO E DIAMETRI MINIMI
	SASO
H05RR-F 3x1,5 mm H05RR-F 3x2,5 mm
H05VV-F 3x1,5 mm H05VV-F 3x2,5 mm
H05RN-F 3x1,5 mm H05RN-F 3x2,5 mm
H05V2V2-F 3x1,5 mm H05V2V2-F 3x2,5 mm

Prima di contattare il centro assistenza, si prega di controllare "Risoluzione Problemi". Vi potrebbe far risparmiare il costo della chiamata per assistenza.

Se avete ancora bisogno di aiuto, seguire le istruzioni sottostanti. Al momento della chiamata, si prega di conoscere la data di acquisto, il modello completo e il numero di serie del vostro elettrodomestico.

Queste informazioni ci aiuteranno a rispondere in maniera migliore alla vostra richiesta.

Record Dati Manutenzione

Per assistenza o parti autorizzate vedere il paragrafo "GARANZIA per Elettrodomestici".

Per la collocazione della targhetta seriale vedere Pagina 4. Ora è un buon momento per scrivere tali informazioni nello spazio apposito in basso.

Conservare la fattura per la convalida della garanzia.

Record Dati Manutenzione

Modello Numero ____

Numero di Serie ____

Data di Installazione o di Presa di Possesso ____

Nota

TABLE OF CONTENTS

PAGE

9 - Assistenza o Manutenzione 17

Service Data Record 17

9 - Assistenza o Manutenzione 17

4 - Suggerimenti Generali Forno 9

Dampfgaren 9

Nützliche Tipps 9

Funzione di cottura a vapore 10

Funzione di cottura a grill 10

Consigli di cottura 10

6 - Tabelas com o modo de cozedura 11

Record Dati Manutenzione

Número do Modelo ____
