Tipo di prodotto	Piano cottura vetroceramico
Marca	Sharp
Modello	KH-3V19NT00-EU
Dimensioni (L x P x A)	290 x 520 x 47,5 mm
Dimensioni di taglio (C1 x C2)	270 x 490 mm
Peso netto	Circa 6 kg (stima)
Alimentazione elettrica	230 V / 50 Hz, 20 A (interruttore magnetotermico consigliato)
Cavo di alimentazione	H05VV-F 3 x 1,5 mm²
Numero di fuochi	4 fuochi
Tipo di comando	Tattile (tasti sensibili)
Materiale della superficie	Vetroceramica
Potenza massima totale	Circa 7000 W (stima)
Funzione Booster	Sì, su tutti i fuochi
Timer	Timer individuali per fuoco + timer promemoria
Blocco tasti	Sì, sicurezza bambini
Spegnimento automatico di sicurezza	Rilevamento surriscaldamento e limitazione di durata
Indicatore di calore residuo	Sì, display 'H'
Sicurezza rilevatore (blocco tasto prolungato)	Sì, spegnimento dopo 12 s di pressione continua
Installazione	Da incasso, foro nel piano di lavoro
Pulizia	Detergente per vetroceramica e raschietto
Accessori inclusi	Nastro sigillante, staffe di montaggio

Domande frequenti - KH-3V19NT00-EU SHARP

Come attivare il booster su un fuoco?

Per attivare il booster, impostare prima la potenza sul livello 9. Quindi premere nuovamente il tasto +. Il display alterna tra 'A' e '9', indicando che il booster è attivo. Si disattiva automaticamente dopo un certo tempo o riducendo la potenza a 0.

Come bloccare i tasti per evitare un uso accidentale?

Premere il tasto di blocco (simbolo lucchetto) per almeno 2 secondi. L'indicatore di blocco lampeggia, poi rimane acceso fisso. In modalità bloccata, solo il tasto Accensione/Spegnimento funziona. Per sbloccare, premere di nuovo lo stesso tasto per 2 secondi.

Cosa significa il simbolo 'H' visualizzato su un fuoco?

La 'H' indica che il fuoco è ancora caldo (calore residuo superiore a 60°C). Non toccare la zona fino a quando il display scompare. Questa funzione rimane attiva anche dopo lo spegnimento dell'apparecchio.

Come pulire la superficie vetroceramica senza danneggiarla?

Utilizzare un raschietto per rimuovere i residui alimentari, quindi pulire con un prodotto speciale per vetroceramica e un panno morbido. Non usare mai spugne abrasive, detergenti aggressivi o vapore. Per le macchie ostinate, lasciare raffreddare completamente prima di pulire.

Cosa fare se la superficie del piano è incrinata?

Spegnere immediatamente l'apparecchio e interrompere l'alimentazione elettrica per evitare rischi di scossa elettrica. Contattare un servizio tecnico autorizzato. Non utilizzare più il piano fino a quando non è stato ispezionato.

Come impostare il timer per un fuoco specifico?

Accendere il fuoco e impostare la potenza tra 1 e 9. Premere il tasto Timer una volta per il timer promemoria, una seconda volta per assegnare al primo fuoco attivo (l'indicatore di zona lampeggia). Usare i tasti + e - per impostare il tempo. Il timer spegnerà il fuoco automaticamente alla fine.

Cosa significa la visualizzazione 'F' su tutti i fuochi?

Un 'F' lampeggiante indica un arresto di sicurezza dovuto a una pressione prolungata su un tasto (più di 12 secondi) o un oggetto sopra. Attendere che 'F' scompaia, quindi riutilizzare il piano normalmente. Se il problema persiste, contattare il servizio post-vendita.

Come spegnere un singolo fuoco senza spegnere tutto il piano?

Selezionare il fuoco premendo il suo tasto di selezione (il punto decimale lampeggia). Quindi premere contemporaneamente i tasti + e - fino a quando il display indica '0'. È anche possibile ridurre la potenza a 0 premendo più volte -.

Quali tipi di pentole sono consigliati per questo piano?

Utilizzare pentole con fondo piatto e spesso, di diametro adatto alla zona di cottura. Evitare fondi ruvidi che potrebbero graffiare la vetroceramica. Il fondo deve essere pulito e asciutto prima dell'uso per ottimizzare la trasmissione del calore.

Cosa fare se dello zucchero o della plastica fondono sul piano?

Rimuovere immediatamente il materiale fuso con un raschietto mentre la zona è ancora calda (ma senza scottarsi). Lo zucchero e la plastica possono danneggiare la superficie se si raffreddano e induriscono. Una volta raffreddato, pulire normalmente.

MANUALE UTENTE KH-3V19NT00-EU SHARP

IT Istruzioni per l'uso

GR Οδηγίες Χρήσης

IT: Il simbolo sul prodotto o sulla confezione indica che questo prodotto potrebbe non essere trattato come rifiuti domestici. Al contrario, dovrà essere conferito a un punto di raccolta adeguato per il riciclo delle componenti elettriche ed elettroniche. Assicurando un corretto smaltimento del prodotto, si eviteranno potenziali conseguenze negative per l'ambiente e la salute umana, che potrebbero verificarsi in caso di smaltimento non corretto. Per maggiori informazioni sul riciclaggio del prodotto, contattare l'ufficio locale, il servizio di smaltimento o il negozio in cui il prodotto è stato acquistato.

IT-Dichiarazione di conformità

Dichiariamo che i nostri prodotti sono conformi alle Direttive, Decisioni e Regolamenti europei e ai requisiti elencati negli standard di riferimento.

DESCRIZIONE DELLA PIASTRA

AVVERTENZE SULLA SICUREZZA

INSTALLAZIONE

Individuazione della piastra da incasso

Connessione elettrica della piastra

USO

Accensione e spegnimento dei comandi

Selezione del riscaldatore

Accensione delle zone doppie e triple

Impostazione del livello di cottura con e senza potenziamento di calore

Spegnimento dei singoli riscaldatori

Funzione timer

Blocco tasto

FUNZIONI DI SICUREZZA DEL CONTROLLO TATTILE

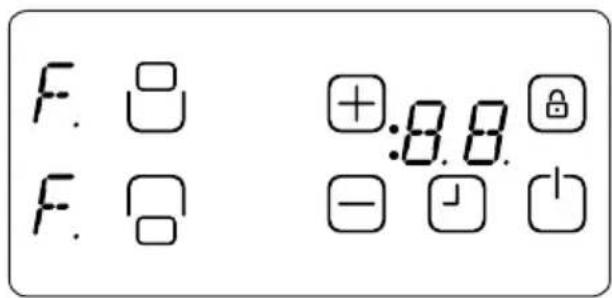

Disattivazione sicurezza sensore

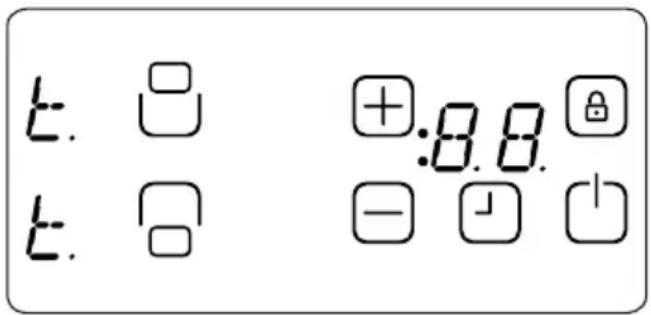

Disattivazione sovratemperatura

Limitazioni tempo operativo

Funzioni riscaldamento residuo

PULIZIA E MANUTENZIONE

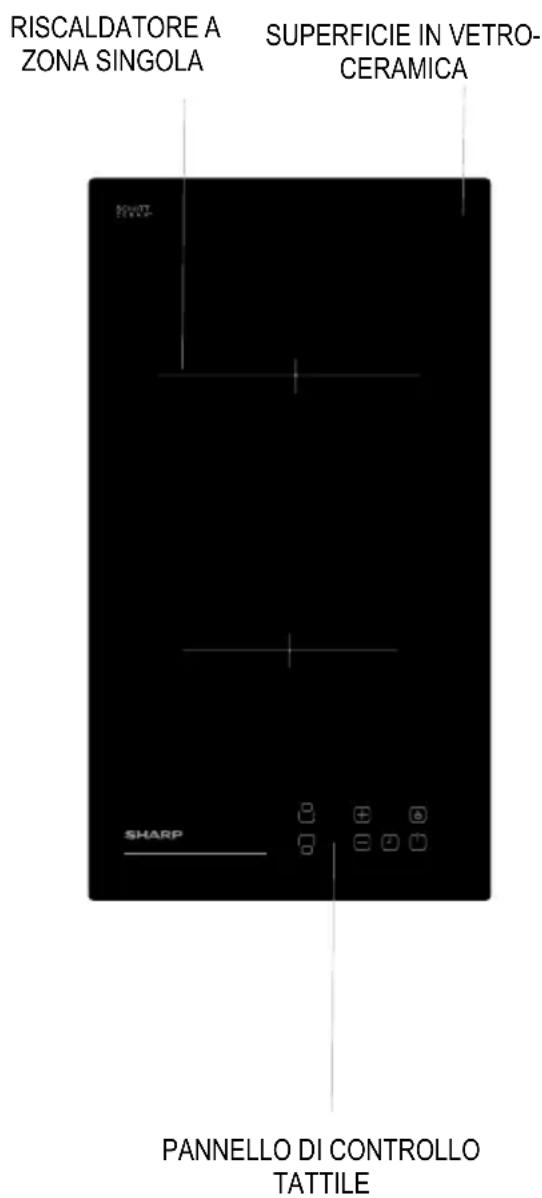

DESCRIZIONE DELLA PIASTRA

Gentile cliente,

è importante che tu legga questo manuale per ottenere le migliori prestazioni ed estendere la vita della tua apparecchiatura. Ti raccomandiamo di conservare questo manuale per riferimenti futuri.

La tua nuova piastra è garantita e noi offriamo un servizio a lungo periodo. Questa garanzia si applica solo se l'apparecchiatura è stata installata e operata conformemente alle istruzioni operative e di installazione indicate in questo manuale.

Nota: L'aspetto della piastra potrebbe essere diverso dal modello indicato a causa della sua configurazione.

AVVERTENZE SULLA SICUREZZA

LEGGERE ATTENTAMENTE LE PRESENTI ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIATURA E CONSERVARLE IN UN LUOGO ADATTO PER EVENTUALI RIFERIMENTI FUTURI.

IL PRESENTE MANUALE È STATO REALIZZATO PER PIÙ MODELLI. LA PROPRIA APPARECCHIATURA POTREBBE NON ESSERE DOTATA DI ALCUNE DELLE FUNZIONALITÀ ILLUSTRATE NEL PRESENTE MANUALE. PRESTARE ATTENZIONE ALLE ESPRESSIONI DOTATE DI ILLUSTRAZIONI DURANTE LA LETTURA DEL MANUALE.

Avvertenze generali sulla sicurezza

- La presente apparecchiatura può essere usata da bambini dagli otto anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenze, a condizione che siano supervisionati o abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchiatura e comprendano i pericoli coinvolti. L'appa-

recchiatura non è un giocattolo. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

- AVVERTENZA: L'apparecchiatura e le sue parti accessibili diventano incandescenti durante l'uso. Fare attenzione a evitare di toccare gli elementi incandescenti. I bambini di età inferiore agli otto anni devono essere tenuti a distanza, a meno che non siano sorvegliati continuamente.

- AVVERTENZA: La cottura su piastra con grasso o olio è pericolosa e può provocare incendi. NON tentare MAI di spegnere gli incendi con acqua, ma spegnere l'apparecchiatura e coprire la fiamma con un coperchio o una coperta antifiamma.

• AVVERTENZA: Pericolo di incendio: non conservare oggetti sulle superfici di cottura. - AVVERTENZA: Se la superficie è spaccata, spegnere l'apparecchiatura per evitare scosse elettriche. - Per le piastre dotate di coperchio, rimuovere eventuali versamenti dal coperchio prima di aprirlo. Inoltre, lasciare raffreddare la superficie della piastra prima di chiudere il coperchio. • L'apparecchiatura non è progettata per essere azionata tramite timer esterni o sistemi di controllo a distanza separati. • Non usare detergenti abrasivi o raschietti metallici affilati per pulire il vetro dello sportello del forno o altre superfici, perché potrebbero graffiare la

superficie, provocando la rottura del vetro o danni alla superficie stessa.

• Non usare pulitori a vapore per la pulizia dell'apparecchiatura.

• La tua apparecchiatura è prodotta secondo tutti gli standard e i regolamenti internazionali e locali applicabili.
• La manutenzione e la riparazione devono essere eseguite esclusivamente da tecnici di servizio autorizzati. La manutenzione e la riparazione eseguite da tecnici non autorizzati potrebbero causare rischi. È pericoloso alterare o modificare le specifiche dell'apparecchiatura.
• Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas, pressione del gas, tensione e frequenza elettriche) e i requisiti dell'apparecchiatura siano compatibili. I requisiti per questa apparecchiatura sono indicati sull'etichetta.
• ATTENZIONE: Questa apparecchiatura è progettata esclusivamente per la cottura degli alimenti e per l'uso domestico interno e non deve essere usata per altri scopi o in altre apparecchiature, come per usi non domestici o in ambienti commerciali o per il riscaldamento degli ambienti.
• Tutte le possibili misure di sicurezza sono state applicate per garantire la sicurezza del consumatore. Poiché il vetro potrebbe rompersi, fare attenzione durante la pulizia

per evitare di graffiarlo. Evitare di colpire o battere sul vetro con degli accessori.

- Assicurarsi che il cavo di alimentazione non si pieghi durante l'installazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal vostro agente di servizio o da persone similmente qualificate al fine di evitare rischi.

Avvertenze sull'installazione

• Non usare l'apparecchiatura prima che sia completamente installata.
• L'apparecchiatura deve essere installata e operata da un tecnico autorizzato. Il produttore non è responsabile dei danni causati da una collocazione e installazione difettosa effettuata da soggetti non autorizzati.
• Durante il disimballaggio dell'apparecchiatura, assicurarsi che non abbia subito danni durante il trasporto. In caso di difetti, non usare l'apparecchiatura e contattare immediatamente un agente di assistenza qualificato. I materiali usati per l'imballaggio (nylon, graffette, schiuma espansa, ecc.) potrebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

- Proteggere l'apparecchiatura dagli effetti atmosferici. Non esporla agli effetti di sole, pioggia, neve, ecc.

- I materiali che circondano l'apparecchiatura (cabina) devono essere in grado di resistere a temperatura di almeno 100°C.

- Durante l'uso

• Non collocare materiali infiammabili

o combustibili, all'interno o nelle vicinanze dell'apparecchiatura quando è in funzione.

• Non allontanarsi dal fornello durante la cottura con olii liquidi o solidi. Potrebbero incendiarsi in caso di surriscaldamento estremo. Non versare acqua sulle fiamme causate dall'olio. Coprire la casseruola o la padella con il suo coperchio per togliere l'aria alle fiamme e spegnere il fornello.

- Posizionare le pentole al centro della zona di cottura, e ruotare le maniglie in una posizione sicura così che non possano essere afferrate.

- Se l'apparecchiatura non viene usata per molto tempo, staccare la spina. Tenere disattivato l'interruttore di controllo principale. Se l'apparecchiatura non viene usata per molto tempo, chiudere la valvola del gas.

- Assicurarsi che le manopole di controllo dell'apparecchiatura siano sempre in posizione "0" (arresto) quando non viene usata.

- La temperatura della superficie inferiore della piastra potrebbe alzarsi durante l'operazione. Pertanto, installare una tavola sotto il prodotto.

• Durante la pulizia e la manutenzione

- Spegnere sempre l'apparecchiatura prima di operazioni come la pulizia o la manutenzione. Ciò può essere fatto dopo avere staccato l'apparecchiatura o spento gli interruttori principali.

- Non rimuovere le manopole di controllo per pulire il pannello di controllo.

• PER MANTENERE L'EFFICIENZA E LA SICUREZZA DELLA PROPRIA APPARECCHIATURA, RACCOMANDIAMO DI USARE SEMPRE PARTI ORIGINALI O CHIAMARE I NOSTRI AGENTI DI ASSISTENZA AUTORIZZATI IN CASO DI NECESSITÀ.

INSTALLAZIONE

La connessione elettrica della piastra deve essere effettuata da personale di servizio autorizzato o da un elettricista qualificato, conformemente alle istruzioni contenute in questa guida e alle normative vigenti.

• Prima di collegare l'apparecchiatura alla presa, assicurarsi di controllare la conformità delle impostazioni della tensione, che sono specificate nelle informazioni; controllare la conformità delle impostazioni di tensione, che sono specificate nelle informazioni disponibili.
• Le leggi, gli ordinamenti, le direttive e gli standard in vigore nel paese di utilizzazione devono essere osservate (normative sulla sicurezza, riciclaggio adeguato conformemente alle normative, ecc.)

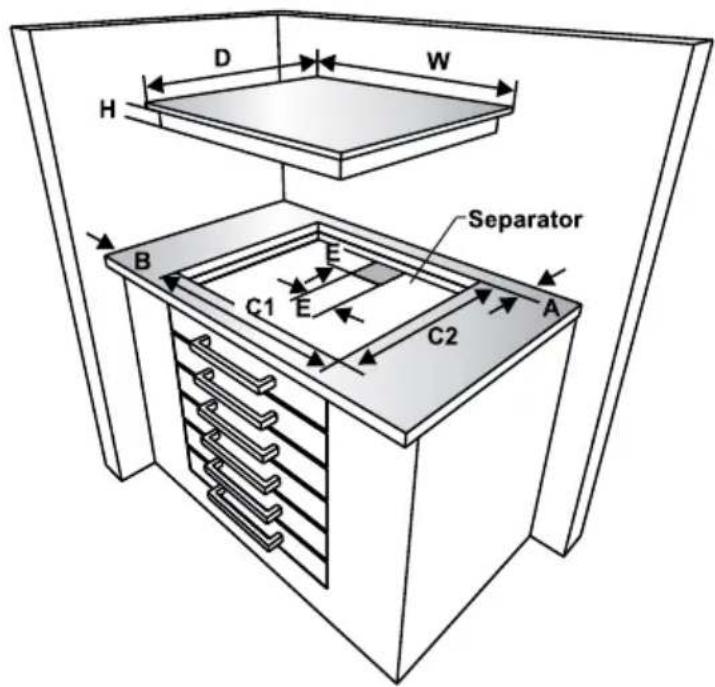

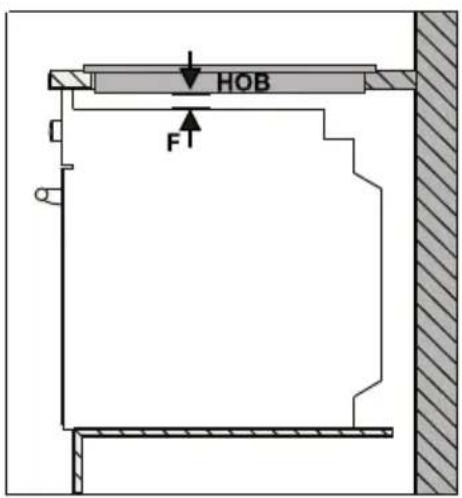

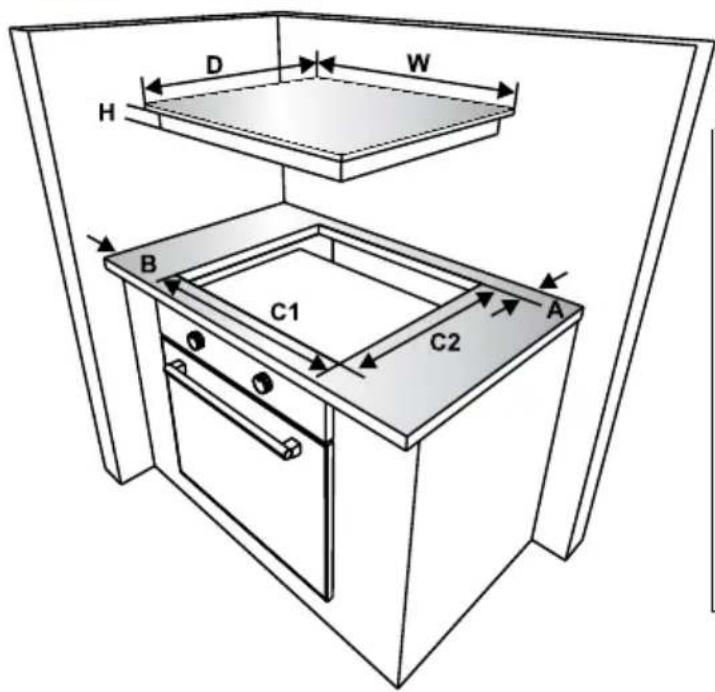

Individuazione della piastra incorporata

Dopo la rimozione del materiale da imballaggio dall'apparecchiatura e dai suoi accessori, assicurarsi che la piastra non sia danneggiata. Se si sospettano dei danni, non usare l'apparecchiatura e contattare immediatamente il personale di servizio autorizzato o un elettricista qualificato.

Questa piastra incorporata deve essere inserita in un piano di lavoro intagliato.

Creare un'apertura delle dimensioni indicate nella prossima immagine. La distanza tra il bordo posteriore della piastra e le pareti adiacenti dipende dalla superficie della parete. Non usare materiali facilmente combustibili come tende o carte vicino alla piastra.

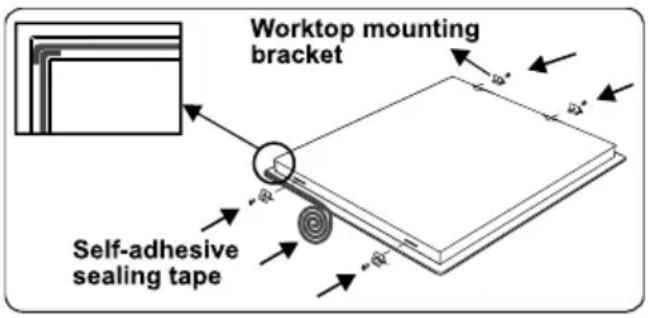

• Applicare il nastro auto-adesivo sigillante in dotazione intorno al bordo inferiore della superficie di cottura, lungo il bordo esterno del pannello in ceramica e vetro. Non allungarlo.
• Avvitare le quattro staffe di montaggio del piano di lavoro sulle pareti laterali del prodotto.

W (mm)	290	min. A (mm)	50
D (mm)	520	min. B (mm)	50
H (mm)	47.5	E (mm)	10
C1 (mm)	270	min. F (mm)	10
C2 (mm)	490

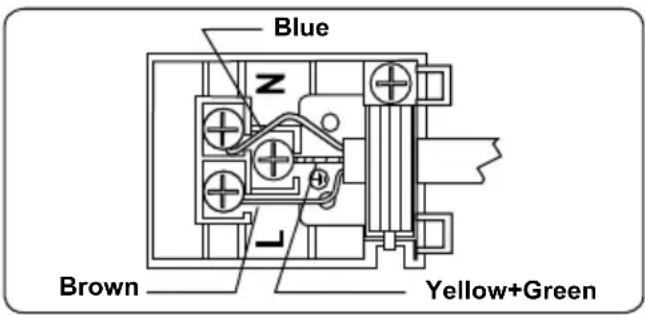

Connessione elettrica della piastra

• Prima di procedere alla connessione elettrica, verificare che la capacità di trasporto corrente del sistema e lo zoccolo siano adeguati alla potenza nominale massima della piastra.
• L'installazione elettrica della residenza e la spina elettrica corrente in uso devono essere messe a terra e osservare le normative sulla sicurezza.
• Se non sono presenti interruttori con fusibili o circuiti della piastra, devono essere installati da un elettricista qualificato prima di connettere la piastra.
• L'interruttore con fusibile deve essere facilmente accessibile una volta installata la piastra.
• Non usare adattatori, zoccoli multipli e/o prolunghe.
• Un disgiuntore con un'apertura di contatto di almeno 3 mm, classificato a 20 A e di tipo a ritardo deve essere installato all'interno del circuito di alimentazione.
• Per la piastra in vetroceramica a comandi tattili, il cavo deve essere un H05VV-F 3X1,5 mm² / 60227 IEC 53. Lo schema delle connessioni è indicato sulla parte posteriore dell'apparecchiatura.
• Durante l'installazione, assicurarsi dell'uso di cavi isolati. Una connessione non corretta potrebbe danneggia-

re l'apparecchiatura. La garanzia non copre tali danni.

• Tutte le riparazioni devono essere effettuate da personale di servizio autorizzato o da un elettricista qualificato.
• Disconnettere l'apparecchiatura prima della manutenzione. Per la riconnessione, seguire gli schemi di connessione.

L'apparecchiatura viene operata usando i pulsanti tattili e le funzioni sono confermate dagli schermi e dai segnali acustici.

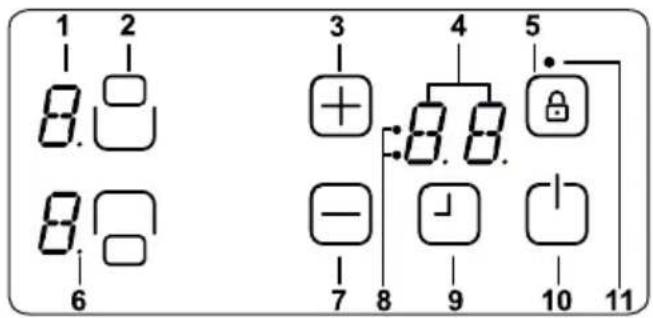

1- Display del riscaldatore 2- Attiva / Disattiva riscaldatore 3- Aumento del riscaldamento / aumento del timer 4- Display del timer 5- Blocco tasti 6- Punto decimale 7- Regolazione del calore / diminuzione del timer 8- Indicatori della zona di cottura della funzione timer 9- Attiva / Disattiva il timer 10- On / Off 11- Indicatore serratura a chiave

Modalità stand-by Modalità S Le prese sono applicate al controllo della piastra e tutti gli schermi del riscaldatore sono spenti o lo schermo del calore residuo è attivo.
Modalità operativa Modalità B Almeno uno schermo del riscaldatore mostra una impostazione del calore tra '0' e '9'.
Modalità di bloccaggio	Modalità VR Il controllo della piastra è bloccato.

DESCRIZIONE MODALITÀ

Accensione e spegnimento della piastra

Se l'apparecchiatura è in modalità standby, passa in modalità operativa premendo il pulsante On/Off per almeno 1 secondo. Un segnale acustico indica il successo dell'operazione. Su tutti i riscaldatori viene visualizzato uno '0' e tutti i punti decimali del riscaldatore lampeggiano (1 sec. acceso, 1 sec. spento).

Se non funziona entro 10 sec., lo schermo di tutti i riscaldatori si spegne.

Se gli schermi sono spenti, il riscaldatore sarà impostato in modalità standby.

Se viene premuto ☐ per più di due sec. (in modalità operativa), l'apparecchiatura viene disattivata e impostata nuovamente in modalità S. L'apparecchiatura può essere disattivata premendo ☐ in qualsiasi istante; anche se gli altri pulsanti vengono premuti contemporaneamente.

In caso di calore residuo di un riscaldatore, ciò verrà indicato nelle impostazioni di calore corrispondenti Schermo riscaldatore.

Selezionare il riscaldatore

Se un singolo riscaldatore viene scelto con il pulsante attivare/disattivare riscaldatore corrispondente, il punto decimale dello schermo del riscaldatore relativo lampeggia. Per il riscaldatore selezionato, è possibile impostare il livello di calore tra 1 e 9 premendo i pulsanti di configurazione del calore + o -

I pulsanti devono essere premuti entro 3 secondi, altrimenti la selezione del riscaldatore viene cancellata e il punto delle impostazioni del calore scompare (punto decimale). Se non funziona entro 10 sec., il riscaldatore passa alla modalità S.

Le impostazioni di calore possono essere modificate premendo + o - tra il livello 1-9.

Ogni pulsante di funzionamento od ogni modifica di schermo viene abbandonata tramite un segnale acustico.

Impostare il livello di cottura con e senza potenziamento di calore

Tutti i riscaldatori sono dotati di funzionalità di potenziamento di calore.

Se il potenziamento di calore è attivo, il riscaldatore sarà operato con la massima potenza per il periodo di tempo di potenziamento del calore, e ciò dipende dall'impostazione di calore selezionata. Ciò viene indicato da una 'A' lampeggiante, che si alterna tra il valore delle impostazioni di calore (p.es. 0,5 sec. 'A' e 0,5 sec. '9') nello schermo del riscaldatore. Una volta che il tempo di potenziamento del calore è terminato, solo l'impostazione di calore sarà indicata.

Se il potenziamento di calore viene usato per un riscaldatore, il livello 9 del riscaldatore deve essere operato premendo — a partire dal livello 0. Dopo avere impostato il calore al livello 9, 'A' viene indicata alternandosi. Questo significa che il livello 9 e il potenziamento del calore sono ora attivi.

Il potenziamento di calore può essere disattivato premendo - fino a che non viene visualizzata l'impostazione di calore '0'.

Se il potenziamento di calore deve essere usato, può essere attivato azionando nuovamente ⚠ se l'impostazione del calore è impostata a livello 9. Nello schermo del calore 'A/9' lampeggia.

Disattivare i riscaldatori individuali

Un riscaldatore selettivo può essere disattivato in tre modi diversi:

• Funzionamento simultaneo dei pulsanti ⊕ e ⊖
• Riduzione delle impostazioni del calore su '0' azionando il pulsante —
• Uso della funzione di spegnimento del timer per il riscaldatore corrispondente

Funzionamento simultaneo dei pulsanti ⊕ e ⊖

Il riscaldatore corrispondente deve essere scelto con il pulsante attivare/disattivare riscaldatore, il punto decimale dello schermo del riscaldatore relativo lampeggia. Per disattivare il riscaldatore, ⊕ e ⊖ devono essere premuti contemporaneamente. Un segnale acustico viene emesso e sullo schermo delle impostazioni del calore appare '0'.

Se il timer è attivo per il riscaldatore selezionato, '0' appare sullo schermo del riscaldatore e inoltre il timer Funzione timer indicatore zona cottura e Schermo timer vengono spenti.

In caso di calore residuo di un riscaldatore, ciò verrà indicato dalla visualizzazione statica 'H' nello schermo delle impostazioni del calore.

Riduzione delle impostazioni del calore su '0' azionando il pulsante ⊖

Il riscaldatore può essere disattivato riducendo l'impostazione del calore su '0'.

Quando lo schermo del riscaldatore indica '0', un punto decimale associato del riscaldatore sarà disattivato.

Disattivando un riscaldatore attivo, non solo '0' appare sullo schermo del riscaldatore ma il timer Indicatore zona cottura e Schermo timer vengono spenti.

In caso di calore residuo di un riscaldatore, ciò verrà indicato dalla visualizzazione statica 'H' nello schermo delle impostazioni del calore.

Uso della funzione di spegnimento del timer per il riscaldatore corrispondente (disponibile solo in alcuni modelli)

Dopo aver raggiunto il tempo rimanente di 0 minuti, il timer arresta il riscaldatore collegato, visualizzando lo '0' mostrato nello schermo del riscaldatore e spegne lo schermo del timer. Nello schermo Timer viene visualizzato '00'. Il timer relativo Indicatore zona di cottura scompare.

Un Indicatore selezione zona/duale assegnato scompare se attivo.

Inoltre il segnale acustico indica il termine del timer. Dopo la conferma del termine del timer tramite pressione di un pulsante qualsiasi, il segnale acustico si arresta.

Funzione timer

Il timer offre le seguenti funzionalità:

Il comando può eseguire max. 4 timer assegnati a riscaldatori riduttore di un minuto (non assegnato ad alcun riscaldatore) simultaneamente.

Tutti i timer possono essere usati solo in modalità B. Un timer del riscaldatore può essere assegnato solo a un riscaldatore attivo, con esecuzione ai livelli 1-9. Il riduttore di un minuto è indipendente dal riscaldatore.

Per usare entrambe le funzioni, la funzione timer deve essere attivata con il pulsante Attivare/disattivare timer.

Toccando 📋 per la prima volta dopo avere attivato i riscaldatori, il comando propone un riduttore di un minuto (nessun indicatore zona cottura lampeggia, sono tutti accesi o spenti).

Toccando 📋 per la seconda volta, il comando propone l'assegnazione a uno dei riscaldatori attivati tramite indicatore zona cottura lampeggiante. Ora il timer per il timer collegato viene segnalato.

Toccando nuovamente 📋, il timer successivo in direzione oraria, viene proposto per l'assegnazione al riscaldatore attivo successivo. E così via...

Riduttore minuto

Non importa se un riscaldatore è attivato o meno, il riduttore minuto può essere attivato toccando 📋. Lo '00' che appare mostra che il timer è attivo e che il punto nello schermo timer destro indica che + e - sono ora collegati per

l'impostazione del valore del timer.

Il riduttore minuti viene selezionato quando tutti gli indicatori zona cottura sono accesi o spenti staticamente (nessun indicatore zona cottura lampeggia).

Con ⊕ e ⊖ è possibile impostare il valore del timer.

Dopo avere impostato con successo il tempo del riduttore dei minuti, il timer inizia a decrementare il tempo.

Il riduttore dei minuti non viene arrestato dallo spegnimento dell'apparecchiatura o dall'attivazione della funzione di blocco, ma procede aumentando i minuti fino all'indicazione di fine.

Dopo avere raggiunto lo '00', il segnale acustico indica la fine del tempo.

Per arrestare il segnale acustico, confermare "fine" toccando un pulsante qualsiasi.

Timer riscaldatore

I timer del riscaldatore possono essere impostati solo per i riscaldatori attivati (il livello del riscaldatore deve essere impostato tra 1-9)

Per prima cosa toccare 📋, il riduttore dei minuti viene attivato. Dopo avere toccato 📋 per la seconda volta, il timer viene assegnato al riscaldatore attivato. L'assegnamento proposto viene indicato dall'indicatore di zona cottura relativo, che lampeggia.

Toccando nuovamente 📋 dopo avere attivato il timer del primo riscaldatore, il comando raccomanda al riscaldatore

attivo successivo assegnato al timer in direzione oraria. La raccomandazione dell'assegnazione viene indicata dall'indicatore di zona cottura lampeggiante.

Toccando + e - è possibile impostare il valore del timer del riscaldamento.

Il timer in esecuzione del riscaldatore del primo set viene indicato dall'indicatore di zona cottura illuminato in modo statico.

Toccando nuovamente 📋, è possibile assegnare altri timer ad altri riscaldatori attivati.

10 secondi dopo l'ultima operazione, lo schermo del timer passa al timer che viene eseguito successivamente.

L'assegnazione di quel timer viene visualizzata sempre con un indicatore di zona cottura lampeggiante. Il numero di timer in esecuzione può essere identificato dal numero di indicatori di zona cottura accesi in modo statico.

Azionando è possibile visualizzare i valori del timer per il timer del riscaldatore e il riduttore dei minuti. L'assegnazione è sempre indicata dall'indicatore di zona cottura lampeggiante. Se nessun indicatore di zona cottura lampeggia, il tempo del riduttore dei minuti viene visualizzato nello schermo del timer a due cifre.

Tutti i timer del riscaldatore possono essere cancellati passando l'apparecchiatura in modalità S usando 📋. Un riduttore dei minuti non viene cancellato, procede in funzione fino al termine.

Per cancellare un timer in modalità operazione, è necessario prima selezionare il timer usando il pulsante Attivare/disattivare timer fino a che non viene visualizzato. Il valore può essere cancellato in due modi:

• Decremento toccando ☐ fino a che '00' appare sullo schermo del timer.
• Toccando + e - contemporaneamente per 0,5 sec fino a che '00' viene visualizzato sullo schermo del timer.

Dopo avere raggiunto lo '00' del timer del riscaldatore, il livello del riscaldatore assegnato sarà impostato su '0'.

Il termine del timer del riscaldatore o il riduttore del timer viene indicato acusticamente da un segnale acustico. Questo viene cancellato toccando un pulsante per il riconoscimento.

Attendere la scomparsa di 'F' per tutte le zone, accendere la piastra toccando e continuare a usare.

Bloccaggio

La funzionalità di blocco serve a bloccare e impostare l'apparecchiatura in modalità risparmio durante le operazioni. Toccare le modifiche come per esempio le impostazioni per alzare il calore non sono possibili. È possibile solo spegnere l'apparecchiatura.

La funzione di blocco è attiva, se il pulsante di blocco 📁 viene premuto almeno 2 sec. Questa operazione viene riconosciuta da un segnale acustico. Dopo una operazione di successo di più di

2 sec., l'indicatore di blocco lampeggia e il riscaldatore è bloccato.

Il riscaldatore può essere bloccato solo in modalità operativa (modalità B).

Se il riscaldatore è bloccato, solo può essere operato, e tutti gli altri pulsanti sono bloccati. Se c'è qualche altro tasto funzionante nel modo bloccato, il segnale acustico emette un suono e l'indicatore di blocco lampeggia come indicazione per la funzionalità blocco tasti attivato. Solo lo spegnimento azionando è possibile. Ma se si è spento l'apparecchio, non è possibile riavviare nuovamente senza sbloccare.

Dopo avere premuto 📁 per 2 sec, l'indicatore di blocco scompare. Ora, il controllo piano di cottura è sbloccato e può essere azionato in modo normale.

FUNZIONI DI SICUREZZA DEL CONTROLLO TATTILE

Le seguenti funzioni di sicurezza sono disponibili per evitare operazioni indesiderate del controllo del piano di cottura.

Disattivazione sicurezza sensore

Per evitare che l'apparecchio da operazioni indesiderate, casuali, un monitoraggio con sensore è incluso.

Nel caso in cui uno o più pulsanti sono premuti per più di 12 secondi, la routine di controllo sensore indica acusticamente un'operazione errata (la pentola o un altro oggetto posizionato sul pulsante, fallimento sensore, ecc) e spegne l'apparecchio.

La disattivazione di sicurezza fa sì che il controllo del piano di cottura è spento alla modalità S. Una 'F' lampeggia in tutti gli schermi del riscaldatore.

In caso di calore residuo di un riscaldatore, ciò verrà indicato in tutti gli altri schemi del riscaldatore.

Il controllo della piastra passa in modalità S. Nello stesso tempo appare un segnale acustico. Dopo 10 sec, il segnale acustico si ferma.

Se non vi è alcuna operazione errata presente più a lungo, sia il segnale visivo che acustico scompaiono.

Spegnimento per surriscaldamento

Grazie al posizionamento del controllo molto vicino al riscaldatore nella parte anteriore centrale del piano di cottura, può accadere che una metà della pentola non posizionata correttamente sul controllo e non rilevata dal sensore di sicurezza tagliate (non copre un tasto) riscalda il piano di cottura ad una temperatura molto elevata, il che rende il vetro e i pulsanti impossibili da toccare senza scottarsi le dita.

Per evitare danni all'unità di controllo fornelli, il controllo monitora continuamente la temperatura e si spegne in caso di emergenza da surriscaldamento. È indicato nel display Riscaldatore 4 con la lettera "t" per tutto il tempo finché la temperatura non diminuisce.

Dopo la diminuzione della temperatura, la 't' viene cancellata e l'unità di controllo della piastra passa alla modalità S. Questo significa che l'utente può riattivare l'apparecchiatura toccando

Limitazioni tempo operativo

L'unità di controllo della piastra ha una limitazione del tempo operativo. Se l'impostazione del calore per questo riscaldatore non è stata cambiata per un certo periodo di tempo, il riscaldatore si spegne automaticamente (per 10 secondi viene visualizzato uno '0', dopo il calore residuo). Il limite del tempo operativo dipende dalle impostazioni di calore selezionate. Se un timer è stato associato al riscaldatore, '00' appare sullo schermo del riscaldatore per 10 sec. Dopo lo schermo del timer si spegne.

Dopo uno spegnimento automatico del riscaldatore, come descritto in precedenza, il riscaldatore può essere operato e il tempo operativo massimo per questa impostazione di calore viene applicata.

Funzioni calore residue

Dopo tutti i processi di cottura il vetro in vetroceramica contiene del calore detto calore residuo. Il controllo può calcolare approssimativamente il calore del vetro nel caso peggiore. Se la temperatura calcolata è maggiore di + 60 °C, questo sarà indicato nello schermo del riscaldatore corrispondente dopo che il controllo del riscaldatore o della piastra è stato spento. Lo schermo del calore residuo viene mostrato fino a che la temperatura del riscaldatore è > + 60°C.

Lo schermo del calore residuo ha la priorità minima e viene sovrascritto da ogni altro valore visualizzato, durante gli spegnimenti di sicurezza e visualizza un codice di errore.

Dopo avere riapplicato la tensione di alimentazione al controllo della piastra dopo una interruzione della tensione di alimentazione, che fa sì che lo schermo del calore residuo lampeggi, se il riscaldatore corrispondente ha un calore residuo superiore a + 60°C prima che l'interruzione di corrente si è verificata. Lo schermo lampeggia sino a che il tempo del calore residuo massimo è scaduto o il riscaldatore viene selezionato e attivato.

PULIZIA E MANUTENZIONE

Le stoviglie con fondo ruvido non devono essere usate perché possono graffiare la superficie in ceramica e vetro. Il fondo delle stoviglie deve essere il più spesso e piatto possibile. Prima dell'uso, assicurarsi che tutti i fondi delle stoviglie siano puliti e asciutti.

Collocare sempre le stoviglie nella zona cottura prima che venga accesa. Se possibile, collocare sempre i coperchi sulle stoviglie. Il fondo delle stoviglie non devono essere più piccoli o grandi delle zone di cottura, devono essere della dimensione corretta come indicato, per non sprecare energia.

Prima di pulire la piastra, rimuovere la spina dallo zoccolo di alimentazione elettrico. Quindi assicurarsi che non sia presente calore residuo nell'apparecchiatura. Il vetro in vetroceramica è molto resistente all'alta temperatura e al surriscaldamento. In caso di calore residuo di un riscaldatore, una 'H' lampeggia sullo schermo del riscaldatore. Per evitare ustioni, fare raffreddare l'apparecchiatura.

Rimuovere gli alimenti e il cibo con un raschietto. Quindi spazzolare la piastra usando un liquido detergente adatto e un panno umido pulito. Strofinare l'apparecchiatura usando un panno asciutto e pulito.

Se alluminio o plastica sono accidentalmente fusi sulla superficie della piastra, devono essere immediatamente rimossi dall'area di cottura usando un raschietto. Questo evita possibili danni alla superficie. Questo si applica anche a zucchero o cibo contenente zucchero.

In caso di altri alimenti fusi sulla superficie della piastra, rimuovere lo sporco quando l'apparecchiatura si è raffreddata. Usare un detergente per ceramica e vetro o acciaio inox durante la pulizia della superficie.

Non usare panni per piatti o spugne abrasive. Questi materiali danneggiano la superficie.

Non usare detergenti chimici, spray per la superficie in vetroceramica. Questi materiali possono fare incendiare o scolorire la vetroceramica. Pulire con acqua e liquido detergente.
