Produkttyp	Glaskeramik-Kochfeld
Marke	Sharp
Modell	KH-3V19NT00-EU
Abmessungen (L x B x H)	290 x 520 x 47,5 mm
Ausschnittmaße (A1 x A2)	270 x 490 mm
Nettogewicht	Ca. 6 kg (Schätzung)
Stromversorgung	230 V / 50 Hz, 20 A (empfohlener Schutzschalter)
Netzkabel	H05VV-F 3 x 1,5 mm²
Anzahl Kochzonen	4 Kochzonen
Bedienungsart	Touch (berührungsempfindliche Tasten)
Oberflächenmaterial	Glaskeramik
Maximale Gesamtleistung	Ca. 7000 W (Schätzung)
Booster-Funktion	Ja, auf allen Kochzonen
Timer	Einzelne Timer pro Kochzone + Erinnerungstimer
Tastensperre	Ja, Kindersicherung
Sicherheitsabschaltung	Überhitzungserkennung und Zeitbegrenzung
Restwärmeanzeige	Ja, Anzeige 'H'
Sicherheitssensor (Langtastensperre)	Ja, Abschaltung nach 12 s Dauerbetätigung
Installation	Einbaugerät, Ausschnitt in der Arbeitsplatte
Reinigung	Glaskeramikreiniger und Schaber
Mitgeliefertes Zubehör	Dichtklebeband, Montagehalterungen

Häufig gestellte Fragen - KH-3V19NT00-EU SHARP

Wie aktiviere ich den Booster auf einer Kochzone?

Um den Booster zu aktivieren, stellen Sie zuerst die Leistung auf Stufe 9. Drücken Sie dann erneut die Taste +. Die Anzeige wechselt zwischen 'A' und '9', was anzeigt, dass der Booster aktiv ist. Er schaltet sich nach einer bestimmten Zeit oder durch Reduzieren der Leistung auf 0 automatisch aus.

Wie sperre ich die Tasten, um eine versehentliche Bedienung zu vermeiden?

Drücken Sie die Verriegelungstaste (Schlosssymbol) mindestens 2 Sekunden lang. Die Sperranzeige blinkt und leuchtet dann dauerhaft. Im Sperrmodus funktioniert nur die Ein-/Aus-Taste. Zum Entsperren drücken Sie dieselbe Taste erneut 2 Sekunden lang.

Was bedeutet das Symbol 'H' auf einer Kochzone?

Das 'H' bedeutet, dass die Kochzone noch heiß ist (Restwärme über 60°C). Berühren Sie die Zone nicht, bis die Anzeige erlischt. Diese Funktion bleibt auch nach dem Ausschalten des Geräts aktiv.

Wie reinige ich die Glaskeramik-Oberfläche ohne Beschädigung?

Verwenden Sie einen Schaber, um Speisereste zu entfernen, und reinigen Sie dann mit einem Spezialreiniger für Glaskeramik und einem weichen Tuch. Verwenden Sie niemals scheuernde Schwämme, aggressive Reiniger oder Dampf. Bei hartnäckigen Verschmutzungen lassen Sie die Platte vollständig abkühlen, bevor Sie reinigen.

Was tun, wenn die Oberfläche des Kochfelds gerissen ist?

Schalten Sie das Gerät sofort aus und trennen Sie es von der Stromversorgung, um Stromschlaggefahr zu vermeiden. Kontaktieren Sie einen autorisierten Kundendienst. Verwenden Sie das Kochfeld nicht mehr, bis es überprüft wurde.

Wie stelle ich den Timer für eine bestimmte Kochzone ein?

Schalten Sie die Kochzone ein und stellen Sie die Leistung zwischen 1 und 9 ein. Drücken Sie einmal die Timer-Taste für den Erinnerungstimer, ein zweites Mal, um ihn der ersten aktiven Kochzone zuzuweisen (die Zonenanzeige blinkt). Stellen Sie die Zeit mit den Tasten + und - ein. Der Timer schaltet die Kochzone am Ende automatisch aus.

Was bedeutet die Anzeige 'F' auf allen Kochzonen?

Ein blinkendes 'F' zeigt eine Sicherheitsabschaltung aufgrund eines längeren Tastendrucks (mehr als 12 Sekunden) oder eines darauf liegenden Gegenstands an. Warten Sie, bis 'F' verschwindet, und verwenden Sie das Kochfeld dann normal weiter. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie schalte ich eine einzelne Kochzone aus, ohne das gesamte Kochfeld auszuschalten?

Wählen Sie die Kochzone durch Drücken der Auswahltaste aus (der Dezimalpunkt blinkt). Drücken Sie dann gleichzeitig die + und - Tasten, bis die Anzeige '0' zeigt. Sie können die Leistung auch durch mehrmaliges Drücken von - auf 0 reduzieren.

Welche Töpfe werden für dieses Kochfeld empfohlen?

Verwenden Sie Töpfe mit flachem und dickem Boden, deren Durchmesser zur Kochzone passt. Vermeiden Sie raue Böden, die die Glaskeramik zerkratzen könnten. Der Boden sollte vor Gebrauch sauber und trocken sein, um die Wärmeübertragung zu optimieren.

Was tun, wenn Zucker oder Plastik auf dem Kochfeld schmelzen?

Entfernen Sie die geschmolzene Substanz sofort mit einem Schaber, solange die Zone noch warm ist (aber ohne sich zu verbrennen). Zucker und Plastik können die Oberfläche beschädigen, wenn sie abkühlen und aushärten. Lassen Sie die Stelle abkühlen und reinigen Sie dann normal.

BEDIENUNGSANLEITUNG KH-3V19NT00-EU SHARP

DE Bedienungsanleitung

DE: Dieses Symbol auf dem Produkt oder der Verpackung besagt, dass das Produkt nicht als Hausmüll behandelt werden darf. Stattdessen sollte es einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten übergeben werden. Indem Sie dafür sorgen, dass dieses Produkt korrekt verwertet wird, helfen Sie dabei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die ansonsten durch die ungeeignete Beseitigung dieses Produkts entstehen könnten. Weitere Informationen über die Verwertung dieses Produkts erhalten Sie, wenn Sie sich mit Ihrer örtlichen Behörde, der Hausmüllabfuhr oder dem Geschäft in Verbindung setzen, bei dem Sie dieses Produkt erworben haben.

DE-Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

BESCHREIBUNG DER KOCHFLÄCHE

SICHERHEITSHINWEISE

INSTALLATION

Positionierung Ihrer Einbaukochfläche

Elektroanschluss Ihrer Kochfläche

VERWENDUNG

Die Steuerung ein- und ausschalten

Kochzone auswählen

Doppel- und Dreifachzonen einschalten

Einstellung der Hitze ohne und mit Heat-Boost

Einzelne Kochzonen ausschalten

Zeitschaltuhr

Schloss

TOUCH-BEDIENUNG SICHERHEITSFUNKTIONEN

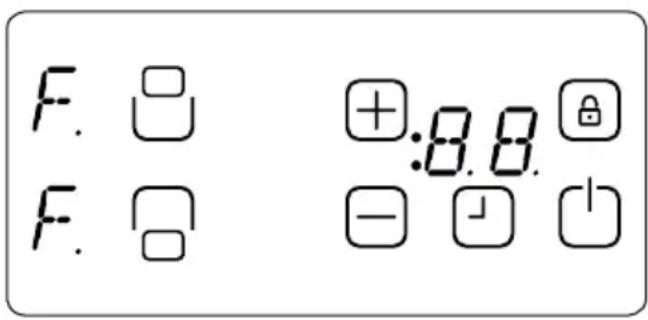

Sensor Sicherheitsabschaltung

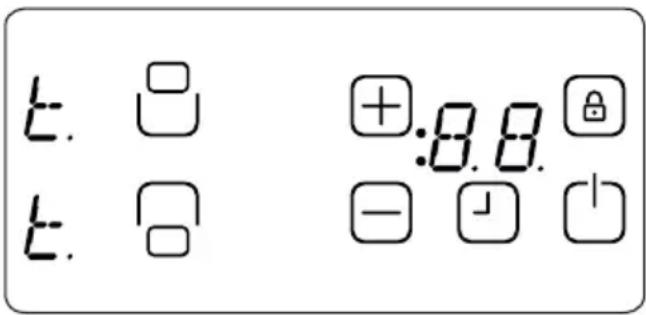

Überhitzungsabschaltung

Betriebszeitbeschränkungen

Resthitzefunktionen

REINIGUNG UND PFLEGE

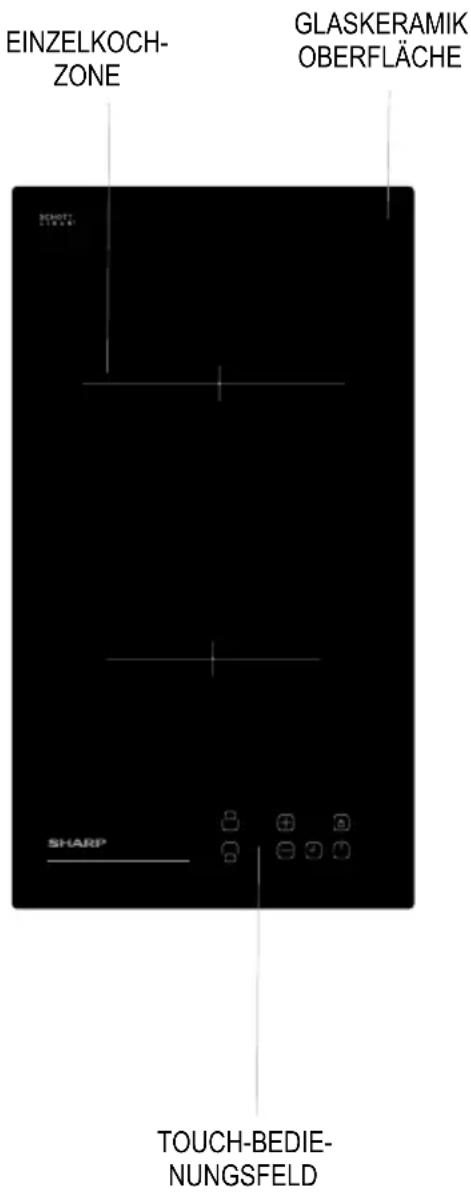

BESCHREIBUNG DER KOCHFLÄCHE

Sehr verehrte/r Kunde/in,

Es ist wichtig, dass Sie sich dieses Handbuch sorgfältig durchlesen, um die beste Leistung und eine lange Lebensdauer Ihres Gerätes zu erreichen. Wir empfehlen Ihnen, dieses Handbuch für zukünftige Probleme aufzubewahren.

Ihre neue Kochfläche ist mit einer Garantie ausgestattet und wird lange funktionieren. Diese Garantie gilt jedoch nur, wenn das Gerät gemäß den Betriebs- und Installationsmitteilungen, die in diesem Handbuch aufgeführt sind, installiert und verwendet wird.

Hinweis: Wegen seiner Ausstattung kann Ihre Kochfläche im Aussehen von dem oben gezeigten Modell abweichen.

SICHERHEITSHINWEISE

LESEN SIE SICH DIESE ANLEITUNGEN VOLLSTÄNDIG UND SORGFÄLTIG VOR DER VERWENDUNG IHRES GERÄTS DURCH UND BEWAHREN SIE SIE FÜR SPÄTER AN EINEM LEICHT ERREICHBAREN ORT AUF. DIESES HANDBUCH WURDE FÜR MEHR ALS EIN MODELL GLEICHZEITIG ERSTELLT. IHR GERÄT MUSS NICHT ALLE DER EIGENSCHAFTEN HABEN, DIE IN DIESEM HANDBUCH BESCHRIEBEN SIND. ACHTEN SIE BEIM LESEN DIESES BETRIEBSHANDBUCHS AUF DIE AUSDRÜCKE MIT ZAHLEN.

Allgemeine Sicherheitshinweise

- Das Gerät darf von Kindern ab 8 Jahren und Menschen mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder Fehlen von Erfahrung und Wissen bedient werden, wenn sie eine Einweisung oder Anweisungen zur sicheren Handhabung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Die

Reinigung und Anwenderwartung sollten von Kindern nicht ohne Aufsicht ausgeführt werden.

- ACHTUNG! Während des Betriebs wird das Gerät und seine berührbaren Teile heiß. Passen Sie auf, dass Sie nicht die Heizelemente berühren. Kinder unter acht Jahren sollten ferngehalten werden, es sei denn, sie sind ständig unter Aufsicht. - ACHTUNG! Ein unbeaufsichtigtes Braten mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z. B. mit einem Deckel oder einer Feuerdecke.

- ACHTUNG! Brandgefahr: Legen Sie keine Gegenstände auf den

Kochflächen ab.

- ACHTUNG! Wenn die Oberfläche gerissen ist, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.

- Bei Kochflächen, die mit einer Abdeckung ausgestattet sind, sollten Sie Verschmutzungen vor der Öffnung des Deckels entfernen. Bevor Sie den Deckel wieder schließen, müssen Sie die Kochfläche auskühlen lassen.

- Das Gerät ist nicht für die Bedienung mit einer externen Zeitschaltuhr oder getrennten Fernbedienung vorgesehen.

- Verwenden Sie keine Scheuermittel oder scharfe Metallschaber, um die Glastür des Herds und andere Oberflächen zu reinigen, da diese die Oberfläche zerkratzen,

was zum Splittern des Glases oder Schäden an der Oberfläche führen kann.

- Verwenden Sie zur Reinigung des Geräts keinen Dampfreiniger.

- Ihr Gerät wurde nach allen geltenden nationalen und internationalen Normen und Vorschriften hergestellt.

- Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Wartungs- und Installationsarbeiten, die nicht von autorisierten Technikern durchgeführt wurden, können Sie in Gefahr bringen. Es ist gefährlich, die Spezifikationen des Geräts in jeglicher Weise zu verändern oder abzuändern.

- Vor dem Einbau müssen Sie die örtlichen Energieversorgungsbedingungen prüfen (Art des Gases, Gasdruck oder elektrische Spannung und Frequenz) und sicherstellen, dass die Voraussetzungen mit dem Gerät kompatibel sind. Die Voraussetzungen für dieses Gerät sind auf dem Etikett genannt.

- VORSICHT: Dieses Gerät ist nur für das Kochen von Speisen in einem privaten Haushalt vorgesehen und darf nicht für andere Zwecke oder Verwendungen, wie gewerbliche oder berufliche Nutzung oder Raumheizung, verwendet werden.

- Es wurden alle möglichen Sicherheitsmaßnahmen ergriffen, um Ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, sollten Sie beim Reinigen vorsichtig sein, um

Kratzer zu vermeiden. Vermeiden Sie, dass das Zubehör gegen das Glas schlägt oder anstößt.

- Achten Sie beim Einbau darauf, dass die Stromzuleitung nicht eingequetscht wird. Ein beschädigtes Netzkabel muss vom Hersteller, einem Kundendienst oder ähnlich qualifiziertem Fachpersonal ausgetauscht werden.

Einbauhinweise

• Benutzen Sie den Herd erst, wenn er vollständig angeschlossen ist.
• Das Gerät muss von einem autorisierten Techniker angeschlossen und in Betrieb genommen werden. Der Hersteller ist nicht für Schäden haftbar, die durch eine falsche Aufstellung oder einen falschen Anschluss durch nicht autorisierte Personen entstehen.
• Wenn Sie das Gerät auspacken, achten Sie bitte auf mögliche Transportschäden. Wenn ein Schaden vorliegt, dürfen Sie das Gerät nicht verwenden und müssen sich mit dem autorisierten Kundendienst in Verbindung setzen. Die zur Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) stellen eine Gefahr für Kinder dar und sollten daher sofort eingesammelt und entfernt werden.
• Schützen Sie Ihr Gerät vor Umwelteinflüssen. Setzen Sie es nicht Einflüssen wie Sonne, Regen, Schnee usw. aus. • Die das Gerät umgebenden Materialien (Schrank) müssen einer Temperatur von mindestens 100°C widerstehen können.
• Während der Verwendung
• Stellen Sie keine brennbaren oder entflammbaren Stoffe in oder neben das Gerät, wenn es in Betrieb ist.
• Lassen Sie den Herd nicht unbeaufsichtigt,

wenn Sie mit festen oder flüssigen Ölen kochen. Diese können bei extremer Erhitzung Feuer fangen. Schütten Sie niemals Wasser in brennendes Öl. Decken Sie den Kochtopf oder die Pfanne mit dem Deckel zu, um die Flammen zu ersticken, und schalten Sie den Herd aus. - Stellen Sie Töpfe und Pfannen immer auf die Mitte der Kochzone und drehen Sie die Griffe in eine sichere Position, damit sie nicht angestoßen und gefangen werden können. - Wenn Sie den Herd für längere Zeit nicht benutzen, ziehen Sie den Netzstecker. Der Hauptstromschalter sollte dabei ausgeschaltet sein. Wenn Sie das Gerät nicht verwenden, drehen Sie das Gasventil zu. - Achten Sie darauf, dass die Kontrollknöpfe des Herds immer auf "0" (Aus) stehen, wenn sie nicht benutzt werden. - Während der Verwendung wird die untere Fläche der Kochfläche ebenfalls heiß. Daher muss unterhalb des Produkts eine Platte eingebaut sein. - Während der Reinigung und Wartung - Sie müssen, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen, das Gerät ausschalten. Sie können dies durch das Ausstecken des Geräts oder Ausschalten des Netzschalters tun. - Wenn Sie die Kontrolltafel reinigen, bitte die Kontrollknöpfe nicht entfernen. - WIR EMPFEHLEN, DASS SIE STETS ORIGINALERSATZTEILE FÜR DEN FALL EINER REPARATUR VERWENDEN UND NUR IHREN AUTORISIERTEN KUNDENDIENST ANRUFEN, UM DIE EFFIZIENZ UND SICHERHEIT IHRES HAUSHALTSGERÄTS AUFRECHT ZU ERHALTEN.

INSTALLATION

Der elektrische Anschluss dieser Kochfläche darf nur von einem autorisierten Servicetechniker oder einem Elektriker gemäß den Anweisungen in dieser Anleitung und unter Einhaltung der geltenden Vorschriften vorgenommen werden.

• Bevor Sie Ihr Gerät an die Stromversorgung anschließen, müssen Sie überprüfen, ob die Anschlusswerte mit den Werten übereinstimmen, die vom Hersteller der Kochfläche vorgeschrieben sind.
• Hierbei müssen die im Land der Verwendung geltenden Gesetze, Verordnungen, Erlasse und Normen (Sicherheitsvorschriften, korrekte Entsorgung gemäß der geltenden Vorschriften) eingehalten werden.

Montage Ihrer Einbaukochfläche

Nachdem Sie das Gerät aus der Verpackung geholt haben, sollten Sie die Kochfläche und das Zubehör auf Vollständigkeit und Schäden untersuchen. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät bitte nicht und setzen Sie sich sofort mit dem autorisierten Kundendienst oder einem Elektriker in Verbindung.

Diese Einbaukochfläche muss in einen Ausschnitt einer Küchenarbeitsplatte eingefügt werden.

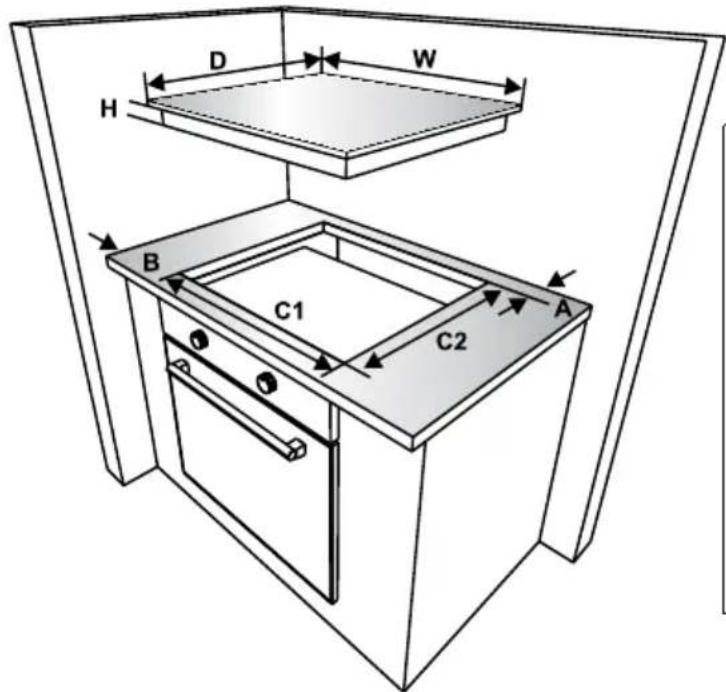

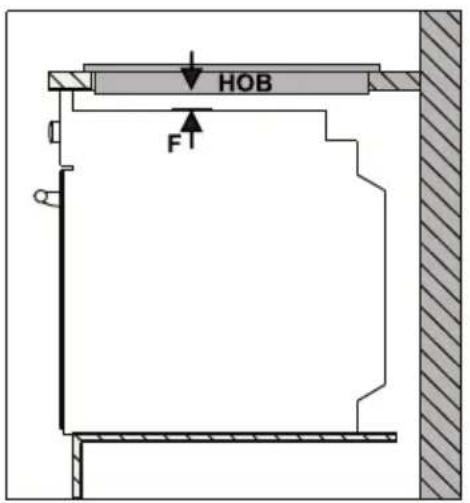

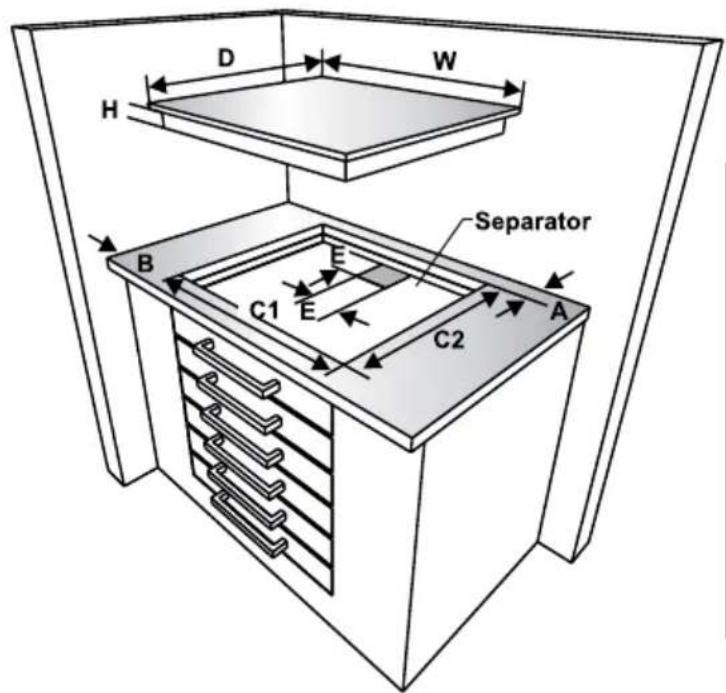

Erstellen Sie einen Ausschnitt in den in der nächsten Abbildung gezeigten Abmessungen. Der Abstand zwischen der hinteren Kante der Kochfläche und angrenzenden Wänden hängt von der Wandoberfläche ab. Bitte verwenden Sie in der Nähe der Kochfläche keine leicht entflammbaren Materialien, wie Gardinen, Papier, usw..

W (mm)	290	min. A (mm)	50
D (mm)	520	min. B (mm)	50
H (mm)	47.5	E (mm)	10
C1 (mm)	270	min. F (mm)	10
C2 (mm)	490

• Bringen Sie das mitgelieferte selbsthaftende Dichtband um die untere Kante der Kochoberfläche längs der Außenkante der Glaskeramikfläche an. Dehnen Sie es nicht.
• Schrauben Sie die 4 Arbeitsplattenmontageklammern auf die Seitenwände des Produkts.

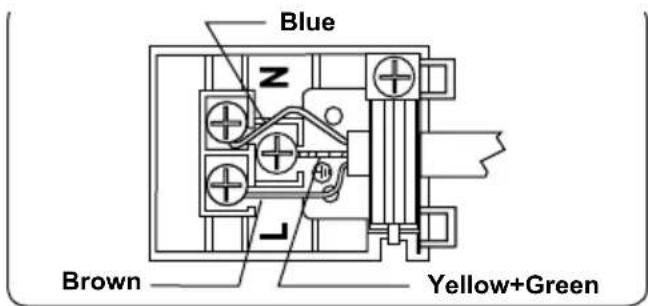

Elektroanschluss Ihrer Kochfläche

• Bevor Sie mit dem elektrischen Anschluss beginnen, müssen Sie überprüfen, ob die Strombelastbarkeit der Stromversorgung und die Steckdose für die Nennleistung der Kochfläche geeignet sind. • Die Elektroinstallation der Wohnung und die zu verwendende Steckdose müssen geerdet sein und den Sicherheitsvorschriften entsprechen.
• Wenn es für die Kochfläche keinen eigenen Stromkreislauf und Sicherungsschalter gibt, müssen diese vor dem Anschluss der Kochfläche von einem Elektriker installiert werden.
• Der Sicherungsschalter muss nach dem Einbau der Kochfläche leicht erreichbar sein.
• Verwenden Sie keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel.
• Es muss ein träger 20 A Leistungsschalter mit einer Kontaktöffnung von mindestens 3 mm im Stromkreis eingebaut sein.
• Das Kabel für die berührungsgesteuerte Glaskeramikkochfläche muss vom Typ H05VV-F 3X1,5 mm² / 60227 IEC 53 sein. Auf der Rückseite Ihres Geräts finden Sie den entsprechenden Anschlussplan.
• Verwenden Sie für die Installation nur isolierte Kabel. Ein fehlerhafter Anschluss kann Ihr Gerät beschädigen. Derartige Schäden sind nicht in der Garantie enthalten.
• Alle Reparaturen müssen von autorisierten Kundendienstpersonal oder einem Elektriker ausgeführt werden.
• Trennen Sie Ihr Gerät vor jeder Wartung von der Stromversorgung. Für den Wiederanschluss müssen Sie den Anschlussplan strikt befolgen.

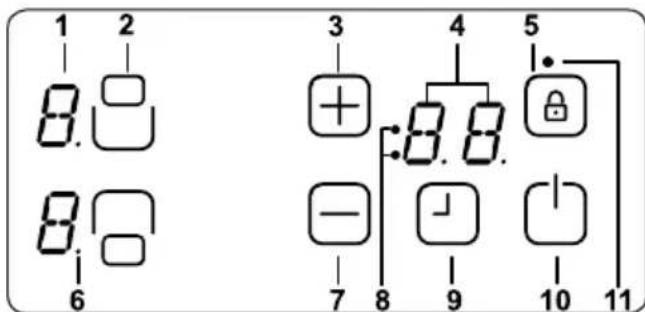

Dieses Haushaltsgerät wird über Berührungsflächen bedient und die Ausführung der Funktionen wird durch Anzeigen und akustische Signale bestätigt.

1- Heizungsdisplay 2- Heizgerät aktivieren / deaktivieren 3- Hitzeeinstellung / Timer erhöhen 4- Timeranzeige 5- Tastensperre 6- Dezimalpunkt 7- Hitzeeinstellung / Timer verringern 8- Timer-Funktion Kochzonenanzeigen 9 - Timer aktivieren / deaktivieren 10- Ein / Aus 11 - Tastensperranzeige

Standby-Modus S-Modus	Die Koch	flächensteuerung wird mit Strom versorgt und alle Heizungsanzeigen sind aus, oder die Resthitzeanzeige ist eingeschaltet.
Bedienmodus B-Modus	Mindestens	eine Heizanzeige zeigt eine Hitzeeinstellung zwischen '0' und '9' an.
Sperrmodus VR-Modus	Die Kochflächensteuerung ist gesperrt.

Das Gerät ein- und ausschalten

Wenn sich das Gerät im Standby-Modus befindet, können Sie es durch Drücken des Ein/Aus-Knopfs für mindestens 1 Sekunde in den Bedienmodus schalten. Die erfolgreiche Ausführung der Funktion wird durch einen Summton akustisch bestätigt und alle Kommas der Heizflächenanzeigen blinken (1 Sek. an, 1 Sek. aus).

Wenn innerhalb von 10 Sek. keine Bedienung erfolgt, schalten sich die Anzeigen aller Heizflächen aus.

Wenn die Anzeigen ausgeschaltet sind, werden die Heizflächen in den Stand-by-Modus versetzt.

Wenn für mehr als 2 Sek. gedrückt wird (im Bedienmodus), wird das Gerät ausgeschaltet und wieder in den S-Modus versetzt. Das Gerät kann jederzeit, auch wenn andere Knöpfe gleichzeitig gedrückt werden, durch einen Druck auf ausgeschaltet werden.

Wenn eine Heizzone noch Resthitze aufweist, wird dies in der entsprechenden Heizzonenanzeige angezeigt.

Heizzone auswählen

Wenn mit dem entsprechenden Heizzonen-Ein-/Ausschaltknopf eine einzelne Heizzone ausgewählt wird, blinkt die entsprechende Heizzonenanzeige. Sie können für die gewählte Heizzone eine Hitzestufe zwischen 1-9 einstellen, indem Sie die Hitzeeinstellungsknöpfe + oder - berühren.

Die Knöpfe müssen innerhalb von 3 Sek. gedrückt werden, ansonsten wird die Heizzoneneinstellung gelöscht und der Hitzeeinstellpunkt (Komma) verschwindet. Wenn innerhalb von 10 Sek. keine weitere Aktion ausgeführt wird, fällt die Heizzone in den

S-Modus zurück.

Sie können die Hitzeeinstellung jederzeit zwischen Stufe 1 bis 9 ändern, indem Sie auf + oder - drücken.

Jede Betätigung eines Knopfs oder Anzeigeänderung wird durch einen Summton bestätigt.

Einstellung der Hitze ohne und mit Heat-Boost

Alle Heizzonen sind mit einer Heat-Boost-Funktion ausgestattet.

Wenn Heat-Boost eingeschaltet wird, dann wird die Heizzone mit der maximalen Leistung für die eingestellte Heat-Boost-Zeit versorgt, was von der gewählten Hitzeeinstellung abhängt. Dies wird durch ein abwechselndes Blinken von 'A' und der Hitzestufeneinstellung (u. b. 0,5 Sek. 'A' und 0,5 Sek. '9') in der Heizzonenanzeige angezeigt. Sobald die Heat-Boost-Zeit abgelaufen ist, wird nur die Hitzestufe angezeigt.

Wenn für eine Heizzone mit der Hitzestufe 9 Heat-Boost verwendet werden soll, müssen Sie von der Stufe 0 beginnend auf ☐ drücken. Nachdem die Hitzestufe 9 erreicht ist, wird 'A' abwechselnd mit angezeigt. Dies bedeutet, dass die Stufe 9 und Heat-Boost jetzt eingeschaltet sind.

Heat-Boost kann durch den Druck auf ☐, bis die Hitzestufe '0' angezeigt wird, ausgeschaltet werden.

Wenn Heat-Boost verwendet werden soll, kann es immer durch die erneute Betätigung von , bis die Hitzeeinstellung die Stufe 9 erreicht hat, eingeschaltet werden. In der Heizzonenanzeige blinken 'A' und '9' abwechselnd.

Einzelne Heizzonen ausschalten

Eine ausgewählte Heizzone kann auf drei Arten ausgeschaltet werden:

• Gleichzeitige Betätigung der und — Knöpfe
• Mit dem — Bedienknopf die Hitze-einstellung auf '0' verringern • Die Zeitschaltuhr für die entsprechende Heizzone ausschalten

Gleichzeitige Betätigung der + und - Knöpfe

Die entsprechende Heizzone muss mit dem Heizzone aktivieren/deaktivieren Knopf ausgewählt werden, das Komma in der entsprechenden Heiz-zonenanzeige beginnt zu blinken. Zum Ausschalten der Heizzone muss man gleichzeitig auf + und -drücken. Es ertönt ein Summton und in der Hitze-einstellungsanzeige erscheint die '0'.

Wenn für die ausgewählte Heizzone die Zeitschaltuhr eingeschaltet ist, dann erscheint in der Heizzonenanzeige '0' und auch wird die Kochzonenanzeige Zeitschaltuhranzeigefunktion und die Zeitschaltuhranzeige ausgeschaltet.

Wenn die Heizzone noch Resthitze aufweist, wird dies mit einem ständig angezeigten 'H' in der entsprechenden Hitzeeinstellungsanzeige angezeigt.

Mit dem ☐ Bedienknopf die Hitzeeinstellung auf '0' verringern

Die Heizzone kann auch durch die Verringerung der eingestellten Hitzestufe auf '0' ausgeschaltet werden.

Wenn die Heizzonenanzeige '0' anzeigt, dann erlischt auch das dazugehörige Komma.

Wenn für die ausgewählte Heizzone die Zeitschaltuhr ausgeschaltet ist, dann erscheint nicht nur in der Heizzonenanzeige '0', auch wird die Kochzonenanzeige und die Zeitschaltuhranzeige ausgeschaltet.

Wenn die Heizzone noch Resthitze aufweist, wird dies mit einem ständig angezeigten 'H' in der entsprechenden Hitzeeinstellungsanzeige angezeigt.

Verwendung der Zeitschaltuhr Ausschaltfunktion für dazugehörige Heizzonen (nur bei einigen Modellen vorhanden)

Nach dem Erreichen einer Restzeit von 0 Minuten schaltet die Zeitschaltuhr die verbundenen Heizzonen ab, zeigt die '0' in der Heizzonenanzeige an und schaltet die Zeitschaltuhanzeige ab. In der Zeitschaltuhanzeige wird '00' angezeigt. Die entsprechende Zeitschaltuhr der Kochzone erlischt.

Sofern aktiv, erlischt die Doppelzonen Auswahlanzeige ebenfalls.

Zusätzlich gibt der Summer akustisch an, dass die Zeitschaltuhr abgelaufen ist. Der Summer erlischt, wenn Sie zur Bestätigung des Ablauf der Zeitschaltuhr auf einen beliebigen Knopf drücken.

Zeitschaltuhr

Die Zeitschaltuhr hat folgende Funktionen:

Die Uhr kann max. 4 den Heizzonen zugeordneten Zeitschaltuhren und die Minutenerinnerung (die keiner Heizzone zugeordnet ist) gleichzeitig steuern.

Alle Zeitschaltuhren können nur im B-Modus verwendet werden. Eine Heizzonenzeitschaltuhr kann nur einer aktiven Heizzone zugeordnet werden, die in den Stufen zwischen 1 und 9 eingestellt ist. Die Minutenerinnerung ist nicht mit einer Heizzone verbunden.

Um beide Funktionen zu benutzen, muss die Zeitschaltuhrfunktion durch den Zeitschaltuhr aktivieren/deaktivieren Knopf 📋 eingeschaltet werden.

Durch das erstmalige Berühren von 📋 nach dem Einschalten der Heizzone, schlägt die Steuerung die Minutenerinnerung vor (keine Kochzonenanzeige blinkt, sie sind alle ein oder aus).

Durch die zweite Berührung von schlägt die Steuerung die Zuordnung einer der aktivierten Heizzonen durch die blinkende Kochzonenanzeige vor. Jetzt wird die Zeitschaltuhrverbindung angezeigt.

Durch eine weitere Berührung von 📋 wird die nächste Zeitschaluhr im Uhrzeigersinn für die Zuordnung zur nächsten eingeschalteten Heizzone vorgeschlagen. Und so weiter und so fort.

Minutenerinnerung

Gleichgültig, ob eine Heizzone eingeschaltet ist, kann die Minutenerinnerung durch Berührung von eingestellt werden. Die erscheinenden '00' zeigen an, dass die Zeitschaltuhr eingeschaltet ist und der Punkt in der rechten Zeitschaltuhanzeige zeigt an, dass jetzt + und zur Einstellung des Zeitwerts verknüpft sind.

Man kann die Minutenerinnerung auswählen, wenn alle Kochzonenanzeigen statisch an oder aus sind (keine Kochzonenanzeige blinkt).

Mit ⊕ und ⊖ kann man die Zeit einstellen.

Nach der Einstellung der Zeit beginnt die Zeitschaltuhr, die Zeit rückwärts herunterzuzählen.

Die Minutenerinnerung wird nicht durch das Ausschalten des Geräts oder die Aktivierung der Tastensperre unterbrochen; sie zählt die Minuten weiter herunter, bis die Zeit abgelaufen ist.

Nachdem die Zeitschaltuhr '00' erreicht hat, ertönt ein akustisches Signal, dass die Zeit abgelaufen ist.

Sie können das Signal durch Berührung einer beliebigen Taste verstummen lassen.

Heizzonen-Zeitschaltuhr

Die Heizzonen-Zeitschaltuhr kann nur für eingeschaltete Heizzonen (die Hitzestufe muss zwischen 1 und 9 eingestellt sein) gestellt werden.

Mit der ersten Berührung von 📋 wird die Minutenerinnerung eingeschaltet. Nach der zweiten Berührung von 📋 wird die Zeitschaltuhr der eingeschalteten Heizzone zugeordnet. Der Zuordnungsvorschlag wird durch die zugehörige blinkende Kochzonenanzeige angezeigt.

Wenn Sie nach dem Einschalten der ersten Heizzonen-Zeitschaltuhr 📋 wieder berühren, schlägt die Steuerung im Uhrzeigersinn die nächste eingeschaltete Heizzone vor, die zugeordnet werden kann.

Der Zuordnungsvorschlag wird durch die zugehörige blinkende Kochzonenanzeige angezeigt.

Mit + und - kann man die Zeit für die Heizzone einstellen.

Die laufende Zeitschaltuhr der ersten eingestellten Heizzonen-Zeitschaltuhr wird durch eine ständig leuchtende Kochzonenanzeige angezeigt.

Wenn Sie ☐ noch einmal berühren, können den eingeschalteten Heizzonen weitere Zeitschaltuhren zugeordnet werden.

Zehn Sekunden nach der letzten Betätigung schaltet die Zeitschaltuhr-Anzeige auf die Zeitschaltuhr, die als nächstes ausläuft.

Die Zuordnung dieser Zeitschaltuhr wird durch eine ständig blinkende Kochzonenanzeige angezeigt. Wie viele Zeitschaltuhren derzeit aktiv sind, können Sie an der Anzahl der ständig leuchtenden Kochzonenanzeigen erkennen.

Wenn Sie hin- und herschalten, können Sie sich die Zeitschaltuhrwerte für die Heizzonenzeitschaltuhren und die Minutenerinnerung anzeigen lassen. Die Zuordnung wird immer durch die blinkende Kochzonenanzeige angezeigt. Wenn keine Kochzonenanzeige blinkt, zeigt die Minutenerinnerung die Zeit in der zweistelligen Zeitschaltuhanzeige an.

Sie können alle Heizzonen-Zeitschaltuhren des S-Mode mit einschalten und löschen. Eine Minutenerinnerung wird nicht gelöscht, sie läuft weiter, bis die Zeit abgelaufen ist.

Um eine Zeitschaltuhr im Betriebsmodus zu löschen, müssen Sie zunächst die Zeitschaltuhr durch Umschalten des Zeitschaltuhr-Aktivieren/Deaktivieren auswählen, bis sie angezeigt wird. Der Wert kann auf zwei Arten gelöscht werden:

- Verringerung auf der Zeitschaltuhranzeige auf '00' durch das Berühren von ☐.

- Gleichzeitiges Berühren von + und - für 0,5 Sek., bis auf der Zeitschaltuhanzeige '00' erscheint.

Nachdem die Heizzonenzeitschaltuhr '00' erreicht hat, wird die zugehörige Hitzestufe auf '0' gesetzt.

Dass die Heizzonenzeitschaltuhr oder die Minutenerinnerung abgelaufen ist, wird auch akustisch durch einen Summton angezeigt. Diesen können Sie löschen, indem Sie einen beliebigen Knopf zur Bestätigung berühren.

Warten Sie, bis das 'F' bei allen Zonen erlischt, dann schalten Sie die Kochfläche durch die Berührung von ein und verwenden Sie sie weiter.

Tastatursperre

Mit der Tastensperrefunktion blockiert man das Gerät und kann es während des Betriebs in einen sicheren Modus schalten. Beispielsweise sind die Erhöhung der Hitzestufen und andere Einstellungen durch Berührung nicht mehr möglich. Man kann das Gerät dann nur ausschalten.

Die Sperre ist dann aktiv, wenn der Tastatursperreknopf 🔒 mindestens für 2 Sekunden gedrückt wurde. Diese Aktion wird durch einen Summton bestätigt.

Nach den 2 Sekunden beginnt die Tastatursperrenanzeige zu blinken und die Kochplatte ist gesperrt.

Die Heizzone kann nur im Betriebsmodus (B-Modus) gesperrt werden.

Wenn die Bedienung blockiert ist, kann nur noch ☐ betätigt werden, alle anderen Knöpfe sind gesperrt. Wenn während der Sperre ein anderer Knopf bedient wird, ertönt ein Summton und die Tastatursperrenanzeige blinkt, um anzuzeigen, dass die Tastatursperre eingeschaltet ist. Man kann das Gerät nur mit ☐ ausschalten. Wenn Sie das Gerät ausgeschaltet haben, können Sie es nicht ohne Entsperren wieder einschalten.

Nachdem Sie für 2 Sekunden auf gedrückt haben, erlischt die Tastatursperrenanzeige. Jetzt können Sie Ihre Kochfläche wieder normal bedienen.

TOUCH-BEDIENUNG SICHERHEITSFUNKTIONEN

Die folgenden Sicherheitsfunktionen stehen zur Verfügung, um unbeabsichtigte Bedienungen der Kochflächensteuerung zu vermeiden.

Sensor Sicherheitsabschaltung

Es wurde eine Sensorüberwachung integriert, um das Gerät vor unerwünschten, zufälligen Sensorbedienungen zu schützen.

Für den Fall, dass ein oder mehrere Knöpfe länger als 12 Sekunden gedrückt werden, teilt die Sensorüberwachungsfunktion akustisch mit, dass eine Fehlbedienung vorliegt (ein Topf oder anderer Gegenstand steht auf dem Knopf, Sensorfehler, usw.) und schaltet das Gerät aus.

Die Sicherheitsabschaltung führt dazu, dass die Kochflächensteuerung in den S-Modus geschaltet wird. In allen Heizzonenanzeigen blinkt ein 'F'.

Wenn Resthitze vorhanden ist, wird dies in allen anderen Heizzonenanzeigen angezeigt.

Die Kochflächensteuerung schaltet in den S-Modus. Gleichzeitig ertönt ein Warnton. Dieser Warnton verstummt nach 10 Minuten.

Wenn keine Fehlbedienung mehr vorliegt, erlöschen das visuelle und akustische Warnsignal.

Überhitzungsschutz

Da sich die Steuerung in der Mitte auf der Vorderseite der Kochfläche nahe an den Heizzonen befindet, kann es passieren, dass ein halb auf der Steuerung platzierter Topf (drückt auf keinen Knopf) verhindert, dass dies von der Sensorsicherheitsabschaltung bemerkt wird und die Kochfläche sehr stark aufgeheizt wird, sodass man das Glas und die Knöpfe, ohne sich die Finger zu verbrennen, nicht mehr berühren kann.

Um Schäden an der Kochflächensteu-

ereinheit zu verhindern, kontrolliert die Steuerung ständig die Temperatur und schaltet das Gerät im Fall einer Überhitzung aus. Dann erscheint in den 4 Heizzonenanzeigen solange der Buchstabe 't', bis die Temperatur wieder gefallen ist.

Nachdem die Temperatur gesunken ist, erlischt das 't' in den Anzeigen und die Kochfläche schaltet in den S-Modus. Dies bedeutet, dass der Benutzer das Gerät durch Berührung wieder einschalten kann.

Bedienzeitbeschränkungen

Die Kochflächensteuerung weist eine Beschränkung der Bedienzeit auf. Wenn die Hitzestufe für diese Heizzone nicht für eine bestimmte Zeit verändert wird, dann wird die Heizzone automatisch ausgeschaltet (es wird für 10 Min. eine '0' angezeigt, danach die Resthitze). Die Beschränkung der Bedienzeit hängt von der ausgewählten Heizzoneinstellung ab. Wenn eine Zeitschaltuhr mit der Heizzone verbunden ist, dann erscheint für 10 Sekunden '00' auf der Zeitschaltuhanzeige. Danach schaltet die Zeitschaltuhanzeige ab.

Nach einer, wie zuvor beschriebenen, automatischen Abschaltung des Geräts ist es wieder betriebsbereit und die maximale Bedienzeiteinstellung wird ange-

wendet.

Resthitzefunktion

Nach jedem Kochvorgang ist immer noch Hitze in der Glaskeramikoberfläche vorhanden, die als Resthitze bezeichnet wird. Die Steuerung kann ungefähr berechnen, wie heiß das Glas im schlimmsten Fall sein kann. Wenn die berechnete Temperatur höher als + 60 °C ist, dann wird dies, nachdem die Heizzone oder die Kochfläche ausgeschaltet wurde, in der entsprechenden Heizzonenanzeige angezeigt. Die Resthitzeanzeige erscheint so lange die berechnete Heizzonentemperatur über + 60 °C beträgt.

Die Anzeige der Resthitze hat die geringste Priorität und wird während Sicherheitsabschaltung oder Anzeige eines Fehlercodes von jedem anderen Wert überschrieben.

Wenn nach einem Stromausfall die Kochflächensteuerung wieder mit Strom versorgt wird, dann blinkt die Resthitzeanzeige, wenn die entsprechende Heizzone eine Resthitze von mehr als + 60 °C vor dem Stromausfall hatte. Die Anzeige blinkt so lange, bis die maximale Resthitzezeit abgelaufen ist oder die Heizzone ausgewählt und eingeschaltet wird.

REINIGUNG UND PFLEGE

Da Kochgeschirr mit rauen Böden die Glaskeramikoberfläche zerkratzen können, sollten diese nicht verwendet werden. Geeignetes Kochgeschirr hat, so weit wie möglich, einen dicken und flachen Boden. Die Böden des Kochgeschirrs müssen vor ihrer Verwendung sauber und trocken sein.

Stellen Sie das Kochgeschirr vor dem Einschalten auf die Kochzone. Wenn möglich, legen Sie die Deckel auf das Kochgeschirr. Die Böden des Kochgeschirrs dürfen nicht kleiner oder größer als die Kochzone sein. Sie sollten die Größe wie nachfolgend gezeigt haben, um keine Energie zu verschwenden.

Entfernen Sie vor dem Reinigen den Stecker aus der Steckdose. Dann prüfen Sie nach, ob noch Resthitze im Gerät gespeichert ist. Vitroceramic Glas ist sehr widerstandsfähig gegen Hitze und Überhitzung. Wenn noch Resthitze im Gerät vorhanden ist, blinkt in der Heiz-zonenanzeige ein 'H'. Lassen Sie das Gerät erst abkühlen, um Verbrennungen zu vermeiden.

Entfernen Sie übergelaufene Speisen und Fett mit einem Fensterschaber. Dann wischen Sie die Kochfläche mit einem geeigneten Spülmittel ab und reinigen mit einem feuchten Tuch nach. Dann reiben Sie die Oberfläche mit einem sauberen trockenen Tuch trocken.

Wenn Aluminiumfolie oder Kunststoffgegenstände auf der Oberfläche der Kochfläche geschmolzen sind, müssen Sie sofort mit einem Schaber von der heißen Kochzone entfernt werden. Dies verhindert mögliche Beschädigungen der Oberfläche. Dies gilt auch für Zucker und zuckerhaltige Speisen, die auf die Kochfläche gelangt sind.

Für den Fall, dass andere Lebensmittel auf der Kochoberfläche geschmolzen sind, entfernen Sie den Schmutz, wenn das Gerät abgekühlt ist. Zur Reinigung der Oberfläche müssen Sie Reiniger für Glaskeramik oder Edelstahl verwenden.

Verwenden Sie keine Spültücher oder Schleifschwämme, um die Glaskeramik-Oberfläche zu reinigen. Diese Materialien können die Oberfläche beschädigen. Verwenden Sie keine chemischen Reinigungsmittel, Sprays oder Fleckenentferner auf der Glaskeramik-Oberfläche. Diese Materialien können einen Brand verursachen oder die Glaskeramik-Farbe verblassen lassen. Reinigen Sie mit Wasser und einem Spülmittel.
