MANUALE UTENTE KA-70T50BHH-EU SHARP

IT Istruzioni per l'uso

NO Brukermanual

C€

IT-Dichiarazione di conformità

Dichiariamo che i nostri prodotti sono conformi a Direttive, Decisioni e Regolamenti europei e ai requisiti elencati negli standard di riferimento.

Presentazione e dimensioni del prodotto

Avvertenze

Preparazione per l'installazione e l'uso

Uso del forno

Pulizia e manutenzione del prodotto

Assistenza e trasporto

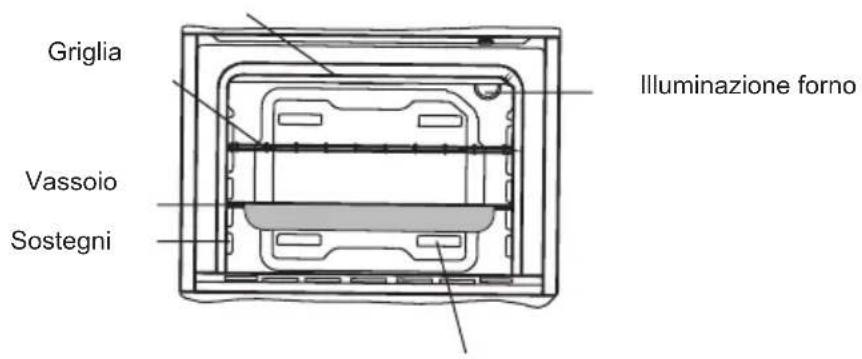

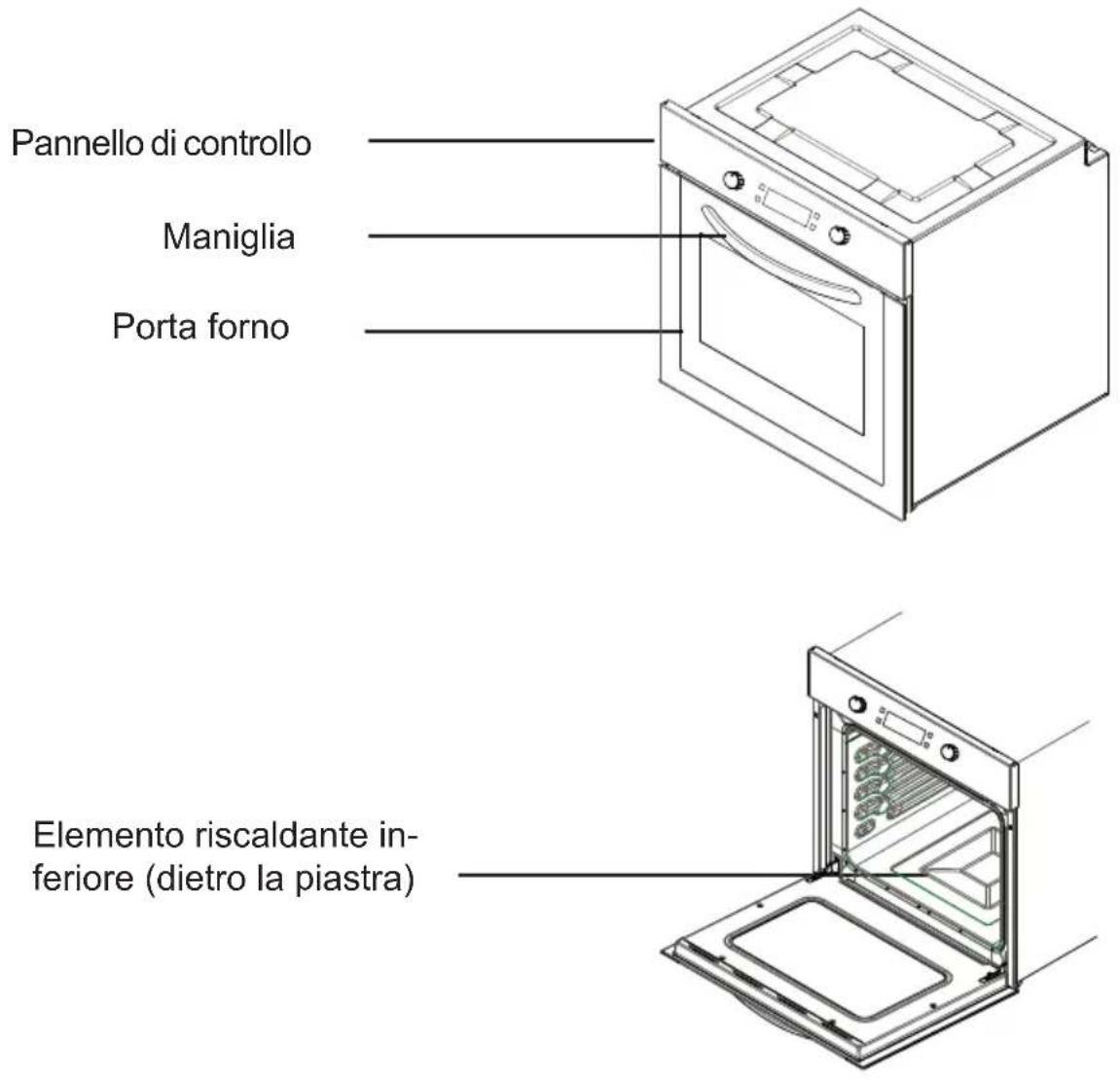

PRESENTAZIONE E DIMENSIONI DEL PRODOTTO

Elemento riscaldante superiore (dietro la piastra)

Griglia Vassoio Sostegni Illuminazione forno

Portelli per lo scarico dell'aria

AVVERTENZE SULLA SICUREZZA

LEGGERE LE PRESENTI ISTRUZIONI CON ATTENZIONE E NELLA LORO INTERESSA PRIMA DI UTILIZZARE LA PROPRIA APPARECCHIATURA, E CONSERVARLE IN UN LUOGO ADATTO PER EVENTUALI RIFERIMENTI.

IL PRESENTE MANUALE È STATO REALIZZATO PER PIÙ MODELLI. LA PROPRIA APPLICAZIONE POTREBBE NON ESSERE DOTATA DI ALCUNE DELLE FUNZIONALITÀ ILLUSTRATE NEL PRESENTE MANUALE. PRESTA-RE ATTENZIONE ALLE ESPRESSIONI DOTATE DI ULLUSTRAZIONI DURANTE LA LETTURA DEL MANUALE.

Avvertenze generali sulla sicurezza

- La presente apparecchiatura può essere usata da bambini dagli otto anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenze nel caso in cui siano state assegnate a supervisori o abbiano ottenuto istruzioni in merito all'uso sicuro

dell'apparecchiatura e comprendano i pericoli coinvolti. L'apparecchiatura non è un giocattolo. La pulizia e la manutenzione non devono essere eseguiti a bambini in assenza di supervisione.

- AVVERTENZE: L'apparecchiatura e le sue parti accessibili diventano incandescenti durante l'uso. Fare attenzione a evitare di toccare gli elementi incandescenti. I bambini di età inferiore agli otto anni devono essere tenuti a distanza se non in presenza di sorve-glianza continua.

• AVVERTENZE: Pericolo di incendio: non conservare oggetti sul-le superfici di cottura.
• AVVERTENZE: Se la superficie è spaccata, disattivare l'apparecchia-

tura per evitare eventuali scosse elettriche.

• L'apparecchiatura non è progettata per essere operata tramite timer esterni o sistemi di controllo a distanza separati.
- Durante l'uso, l'apparecchiatura diventa incandescente. Fare attenzione a evitare di toccare gli elementi incandescenti all'interno del forno.
- Durante l'uso, le ma-niglie tenute per brevi periodi nel normale uso possono diventa-re incandescenti.
• Non usare detergenti abrasivi o graffiatori in metallo affiliati per pulire il vetro dello sportello del forno o le altre superfici perché potrebbero graffiare la superficie, provocando la rottura del vetro o danni alla

superficie.

• Non usare pulitori a vapore per la pulizia dell'apparecchiatura.
- AVVERTENZE: Assicurarsi che l'apparecchiatura sia spenta prima di sostituire la lampada per evitare eventuali scosse elettriche.
- ATTENZIONE: le parti accessibili potrebbero essere incandescenti durante la cottura o l'uso della griglia. Te-nere lontani i bambini.

- La tua apparecchiatura è prodotta secondo tutti gli standard e i regolamenti internazionali e locali applicabili.

- La manutenzione e la riparazione devono essere eseguite esclusivamente da tecnici di servizio autorizzati. La manutenzione e la riparazione se eseguite da tecnici non autorizzati potrebbero causare rischi. È pericoloso alterare o modificare le specifiche dell'apparecchiatura.

- Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas, pressione del gas, tensione e frequenza elettriche) e i requisiti dell'apparecchiatura siano compatibili. I requisiti per questa apparecchiatura sono indicati sull'etichetta.

• ATTENZIONE: Questa apparecchiatura è progettata esclusivamente per la cottura degli alimenti e per l'uso domestico interno e non deve essere usata per altri scopi o in altre apparecchiature, come per usi non domestici o in ambienti commerciali o per il riscaldamento degli ambienti.
• Non provare a sollevare o spostare l'apparecchiatura tirando la maniglia dello sportello.
• Tutte le possibili misure di sicurezza sono state applicate per garantire la sicurezza del consumatore. Poiché il vetro potrebbe rompersi, fare attenzione durante la pulizia per evitare di graffiarlo. Evitare di colpire o battere sul vetro con degli accessori.
• Assicurarsi che il cavo di alimentazione non si pieghi durante l'installazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal vostro agente di servizio o da persone similmente qualificate al fine di evitare rischi.
• Quando lo sportello del forno è aptero, non permettere ai bambini di salire o sedere sopra di esso.

avvertenze sull'installazione

• Non usare l'apparecchiatura prima che sia completamente installata.
- L'apparecchiatura deve essere installata e operata da un tecnico autorizzato. Il produttore non è responsabile dei danni causati da una collocazione e installazione difettosa effettuata da soggetti non autorizzati.
- Durante il disimballaggio dell'apparecchiatura, assicurarsi che non abbia subito danni durante il trasporto. In caso di difetti, non usare l'apparecchiatura e contattare immediatamente un agente di assistenza qualificato. I materiali usati per l'imballaggio (nylon, graffetta-trici, schiuma espansa...ecc.) po-

trebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

• Proteggere l'apparecchiatura dagli effetti atmosferici. Non esporla agli effetti di sole, pioggia, neve, ecc.
• I materiali che circondano l'apparecchiatura (cabina) devono essere in grado di resistere a temperatura di almeno 100°C.

Durante l'uso

• Quando il forno viene azionato per la prima volta, i materiali isolanti e gli elementi di riscaldamento emetteranno odore. Per questa ragione, prima di usare il forno, azionare alla massima temperatura per 45 minuti. Nello stesso tempo è necessario ventilare adeguatamente l'ambiente in cui il prodotto è installato.
• Durante l'uso, le superfici interne ed esterne del forno si riscaldano. Quando si apre lo sportello del forno, allontanarsi per evitare la corrente di aria incandescente dal forno. Potrebbe causare ustioni.
• Non collocare materiali infiammabili o combustibili, all'interno o nelle vicinanze dell'apparecchiatura quando è in funzione.
• Usare sempre guanti da forno per rimuovere e spostare gli alimenti nel forno.
• Non allontanarsi del fornello durante la cottura con olii liquidi o solidi. Potrebbero incendiarsi in caso di surriscaldamento estremo. Non versare acqua sulle fiamme causate dell'olio. Coprire la casseruola o la padella con il suo coperchio per togliere l'aria alle fiamme e spegnere il fornello.
• Se l'apparecchiatura non viene usata per molto tempo, staccare la spina. Tenere disattivato l'inter-

ruttore di controllo principale. Se l'apparecchiatura non viene usata per molto tempo, chiudere la valvola del gas.

• Assicurarsi che le manopole di controllo dell'apparecchiatura siano sempre in posizione "0" (arresto) quando non viene usata.
• Il vassoio si inclina quando viene estratto. Fare attenzione a non versare liquidi bollenti.
• Quando lo sportello o il cassetto del forno è aperto, non lasciare niente sopra di esso. L'applicazione potrebbe sbilanciarsi o il coperchio rompersi.
• Non collocare oggetti pesanti o prodotti infiammabili o incendiabili (nylon, borse di plastica, carta, panni...ecc.) nel cassetto. Questo include stoviglie con accessori di plastica (p.es. maniglie).
• Non appendere tovaglie, panni o indumenti all'apparecchiatura o alle relative maniglie.
• Durante la pulizia e la manutenzione
• Spegnere sempre l'apparecchiatura prima di operazioni come la pulizia o la manutenzione. Ciò può essere fatto dopo avere staccato l'apparecchiatura o spegno gli interruttori principali.
• Non rimuovere le manopole di controllo per pulire il pannello di controllo.
  • PER MANTENERE L'EFFICIENZA E LA SICUREZZA DELLA PROPRIA APPARECCHIATURA, RACCOMANDIAMO DI USARE SEMPRE PARTI ORIGINALI O CHIAMARE I NOSTRI AGENTI DI ASSISTENZA AUTORIZZATI IN CASO DI NECESSITÀ.

PREPARAZIONE PER L'INSTALLAZIONE E L'USO

Prodotto con le parti e i materiali della migliore qualità, questo forno moderno, funzionale e pratico soddisferà tutti i tuoi bisogni. Assicurarsi di leggere il manuale per ottenere risultati ottimali ed evitare eventuali problemi in futuro. Le informazioni seguenti contengono regole necessarie alle corrette operazioni di posizionamento e manutenzione. Dovrebbero essere lette soprattutto dai tecnici che posizionano l'apparecchiatura.

CONTATTA IL CENTRO DI ASSISTENZA AUTORIZZATO PER L'INSTALLAZIONE DEL TUO FORNO!

SCEGLIERE UNA POSIZIONE PER IL FORNO

-Esistono diversi elementi a cui fare attenzione quando si sceglie un posto per il proprio forno. Assicurarsi di considerare le nostre raccomandazioni seguenti per evitare eventuali problemi e situazioni pericolose che potrebbero verificarsi in seguito!

- Quando si sceglie un posto per il forno, fare attenzione a che non siano presenti materiali infiammabili o combustibili nelle vicinanze, come tende, olio, panni, ecc., che potrebbero rapidamente incendiarsi.

-I mobili intorno al forno devono essere realizzati in materiali resistenti a più di 50°C.

Le modifiche richieste dal cabinato parete e dal tubo di aspirazione sopra il prodotto combinato incorporato e le altezze minime della tavola per il forno sono indicate nella figura 1. Di conseguenza, il tubo di aspirazione deve essere a un'altezza minima di 65 cm dalla tavola. Se non è presente un tubo di aspirazione, l'altezza non deve essere inferiore a 70 cm.

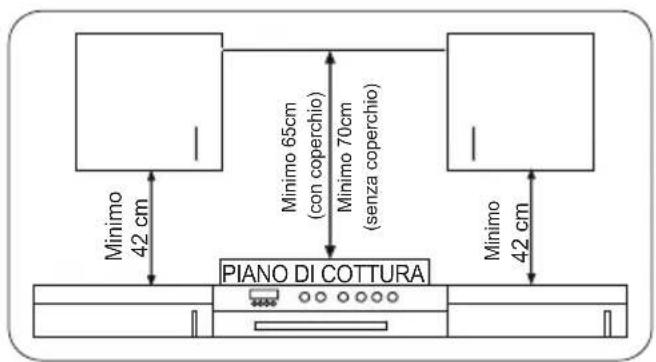

Minimo 42 cm Minimo 65cm (con coperchio) Minimo 70cm (senza coperchio) PIANO DI COTTURA Minimo 42 cm

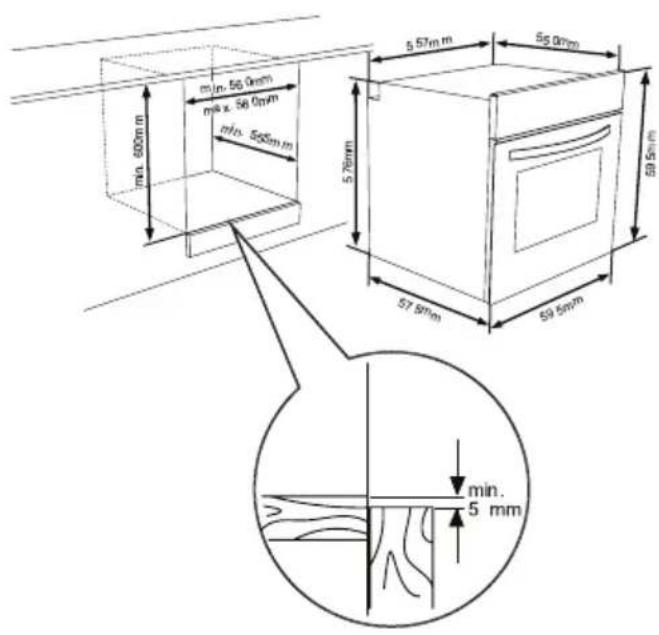

ISTRUZIONI DEL FORNO IN- CORPORATO

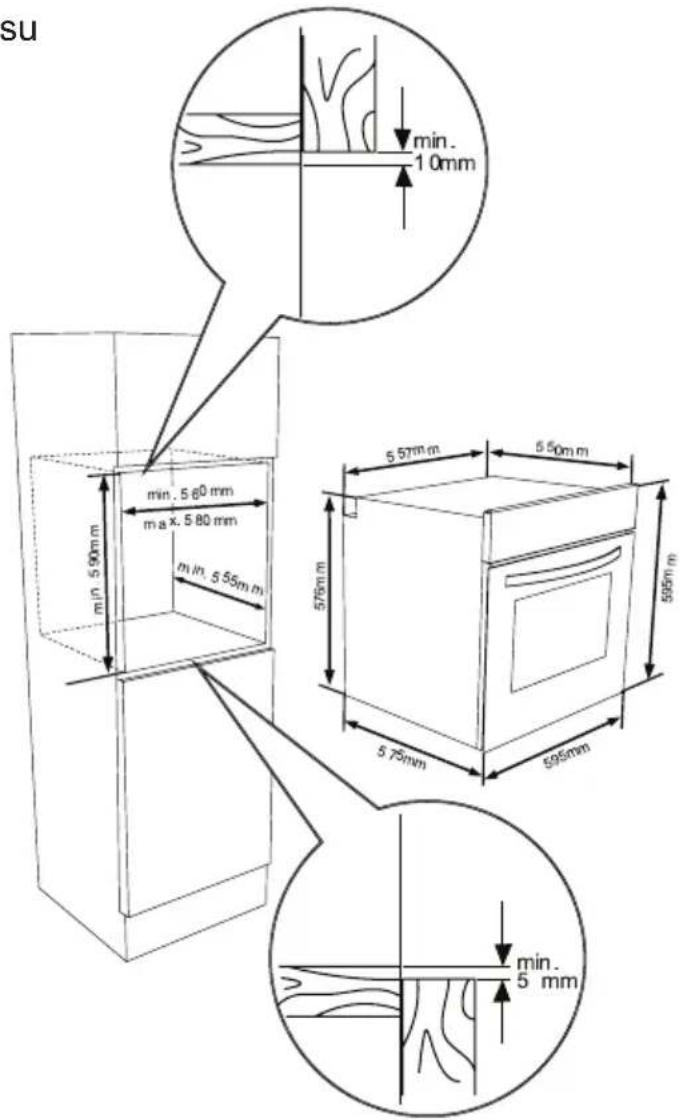

min. 600mm min. 56.0mm mix x 56.0mm min. 560mm 5.78mm 5.57mm 55.0mm 59.5mm 57.9mm 59.5mm min. 5 mm

su

su min. 10mm min. 5.90mm min. 5.60 mm max. 5.80 mm min. 5.55mm 5.57mm 5.50mm 5.75mm 5.95mm 5.75mm min. 5 mm

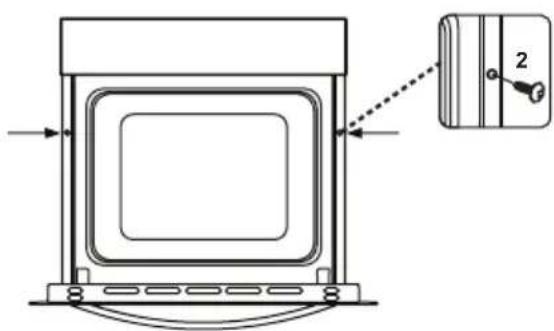

Inserire il forno nella cabina spingendo- lo in avanti. Aprire lo sportello del forno e inserire due viti nei fori ubicati sopra il telaio del forno. Quando il telaio del prodotto tocca la superficie in legno del cabinato, serrare le viti.

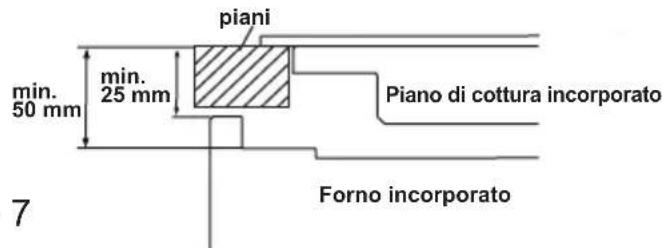

piani min. 50 mm min. 25 mm Piano di cottura incorporato Forno incorporato 7

Se il forno è installato sotto un piano di cottura, la distanza tra il piano e il pannello superiore del forno deve essere almeno di 50 mm e la distanza tra il piano e la parte superiore del pannello di controllo deve essere almeno di 25 mm.

SICUREZZA E CABLAGGIO DEL FORNO INCORPORATO

Le istruzioni seguenti devono essere osservate durante il cablaggio:

-il cavo di messa a terra deve essere connesso tramite la vite con il segno di messa a terra. La connessione del cavo di alimentazione deve essere come indicato nella figura 6. Se non sono presenti prese per la messa a terra conformi ai regolamenti nell'ambiente dell'installazione, contattare immediatamente il servizio di assistenza autorizzato.

-La presa della messa a terra deve essere vicina all'apparecchiatura. Non usare in nessun caso una prolunga.

-Il cavo di alimentazione non deve entrare a contatto con la superficie incandescente del prodotto.

-In caso di danni al cavo di alimentazione, contattare immediatamente il servizio di assistenza autorizzato. Il cavo deve essere sostituito dal servizio di assistenza autorizzato.

-Il cablaggio dell'apparecchiatura deve essere eseguito dal servizio di assistenza autorizzato. Usare un cavo di alimentazione modello H05VV-F.

- Un cablaggio non correttamente eseguito potrebbe danneggiare l'apparecchiatura. Tali danni non saranno coperti dalla garanzia.

- L'apparecchiatura è progettata per connettersi a 220-240V. Se l'elettricità è diversa dal valore indicato, contattare immediatamente il servizio di assistenza autorizzato.

-L'azienda produttrice dichiarà di non assumersi responsabilità in caso di danni o perdite causate dalla mancata osservanza delle norme di sicurezza!

-Il cablaggio dell'apparecchiatura deve essere eseguito dal servizio di assistenza autorizzato. L'apparecchiatura è -progettata per connettersi a un'alimentazione da 220-240V\~ . Se la presa elettrica è diversa da quanto indicato, contattare immediatamente l'assistenza autorizzata. L'apparecchiatura è progettata per l'uso con una spina per la connessione fissa alla presa elettrica. È necessario installare un interruttore bipolare tra il prodotto e la presa elettrica con un intervallo minimo di 3 mm tra i contatti dell'interruttore. (classificazione 20A, tipo a funzionamento ritardato).

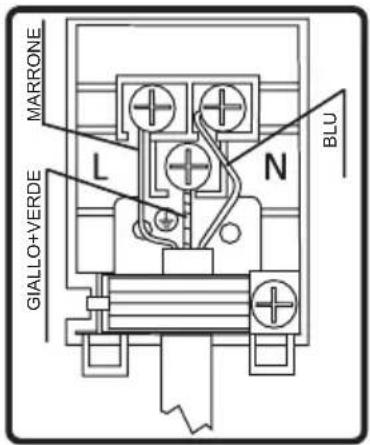

MARRONE GIALLO+VERDE L N BLU

3,4. AVVERTIMENTI E PRECAU- ZIONI GENERALI

L'apparecchiatura è progettata in conformità con le istruzioni di sicurezza rilevanti relative alle apparecchiature elettriche. La manutenzione e le riparazioni devono essere effettuate esclusivamente da tecnici di supporto autorizzati addestrati dall'azienda della manutenzione. L'installazione e le riparazioni possono essere pericolose se effettuate senza osservare le regole.

Le superfici esterne sono bollenti quando l'apparecchiatura è in funzione. Gli elementi riscaldanti, la superficie interna del forno e il vapore in uscita sono molto caldi. Queste sezioni continue-ranno a conservare il calore per un certo periodo di tempo anche dopo lo spegnimento dell'apparecchiatura.. Non toccare le superfici bollenti. Tenere i bambini a distanza.

Per poter cucinare usando il forno, i pulsanti della funzione forno e delle impostazioni della temperatura devono essere regolati e il timer del forno deve essere programmato. In caso contrario il forno non funzionerà.

Quando lo sportello del forno è aperto non collocare oggetti sopra di esso-. Il bilanciamento dell'apparecchio potrebbe essere disturbato o lo sportello potrebbe rompersi.

Staccare l'apparecchiatura quando non viene usata.

Proteggere l'apparecchiatura dagli effetti atmosferici. Non lasciarla sotto l'effetto di sole, pioggia, neve, polvere, ecc.

Uso del pulsante di controllo delle funzioni del forno.

Funzioni forno

* Le funzioni del forno potrebbero esse-re diverse a seconda del modello.

Illuminazione forno:

Si illumina solo la luce del forno e resta accesa durante la cottura.

Funzione Defrost:

Le spie di avviso del forno si accendo- no, la ventola inizia a funzionare.

Per usare la funzione di sbrinamento, prendere gli alimenti congelati e collocarli nel forno su uno scaffale posto nel terzo alloggio partendo dalla parte inferiore. Si raccomanda di collocare un vassoio da forno sotto gli alimenti da sbrinare, per raccoglie-re l'acqua accumulata a causa del ghiaccio che si scioglie. Questa fun-zione non cuocerà né preparerà al for-no il tuo cibo, serve solo a sbrinarlo.

Funzione turbo

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante griglia inizia a funzionare.

La funzione turbo disperde in modo uniforme il calore nel forno. Tutti gli alimenti sullo scaffale saranno cotti in modo uniforme. Si raccomanda di pre-riscaldare il forno per circa 10 minuti.

Funzione di cottura statica:

Il termostato e le luci di avviso del forno si accendono, gli elementi riscaldanti inferiore e superiore iniziano a funziona-re. La funzione di cottura statica emette calore, assicurando anche la cottura degli alimenti superiori e inferiori. È l'i-deale per cucinare dolci, torte, pasta al forno, lasagne e pizza. Si raccomanda di preriscaldare il forno per 10 minuti e di cuocere usando una sola mensola alla volta con questa funzione.

Funzione ventola:

Il termostato e le luci di avviso del forno si accendono, la ventola e gli elementi riscaldanti superiore e inferiore vengono azionati.

Questa funzione è ottima per ottenere risultati nella cottura di dolci. La cottura viene effettuata dall'elemento riscaldante inferiore e superiore all'interno del forno e dalla ventola che fornisce la circolazione dell'aria, dando un leggero effetto griglia al cibo. Si raccomanda di preriscaldare il forno per circa 10 minuti.

Funzione pizza:

Il termostato e le luci di avviso del forno si accendono, l'anello e gli elementi riscaldanti superiore e inferiore vengono azionati.

La ventola e la funzione riscaldante inferiore è l'ideale per cuocere alimenti come pizze in poco tempo. Mentre la ventola disperde il calore del forno in modo uniforme, l'elemento riscaldante inferiore assicura la cottura degli alimenti.

RISPARMIO ENERGETICO

Minimizza la quantità di liquidi o grassi per ridurre i tempi di cottura.

Lo sportello del forno non deve essere aperto durante la cottura.

Funzione rotazione griglia e pollo

Questa funzione è usata per grigliare e far girare il pollo e gli alimenti cotti su uno spiedo. Per la rotazione, usare "spiedi rotanti". Per grigliare, collocare gli alimenti sulla griglia, anche quella sul livello superiore. È possibile iniziare a grigliare dopo aver collocato il vassoio del forno sul terzo scaffale. Il vassoio viene collocato sul terzo scaffale per assicurare la raccolta di olio dagli alimenti. Attivare l'interruttore per il riscaldamento del forno che visualizzerà il segnale di questa funzione. Collocare gli alimenti nel forno dopo averli preriscaldati per 5 minuti. Al termina della cottura, come in tutte le altre operazioni di cottura, disattivare l'interruttore del forno e l'interruttore di impostazione del calore. Annullare il programma a tempo del forno e rimuovere gli alimenti cotti dal forno collocandoli in un luogo sicuro. Non avvicinarsi al forno fino a che non si è raffreddato e tenere i bambini lontani.

Funzione riscaldatore superiore, griglia e pollo arrosto

Questa funzione è usata per grigliare e far girare il pollo e gli alimenti cotti su uno spiedo. Per la rotazione, usare "spiedi arrostiti". Per grigliare, collocare gli alimenti sulla griglia, anche quella sul livello superiore. È possibile iniziare a grigliare dopo aver collocato il vassoio del forno sul terzo scaffale. Il vassoio viene collocato sul terzo scaffale per assicurare la raccolta di olio dagli alimenti. Attivare l'interruttore per il riscaldamento del forno che visualizzerà il segnale di questa funzione. Collocare gli alimenti nel forno dopo averli preriscaldati per 5 minuti. Al termina della cottura, come in tutte le altre operazioni di cottura, disattivare l'interruttore del forno e l'interruttore di impostazione del calore. Annullare il programma a tempo del forno e rimuovere gli alimenti cotti dal forno collocandoli in un luogo sicuro. Non avvicinarsi al forno fino a che non si è raffreddato e tenere bambini lontani.

Funzione griglia, pollo arrosto e ventola

Con questa funzione, la griglia e il riscaldatore superiore e la ventola garantiscono un arrosto perfetto, operando e cuocendo insieme. Questa funzione è usata per grigliare e far girare il pollo e gli alimenti cotti su uno spiedo. Per la rotazione, usare "spiedi arrostiti". Per grigliare, collocare gli alimenti sulla griglia, anche quella sul livello superiore. È possibile iniziare a grigliare dopo aver collocato il vassoio del forno sul terzo scaffale. Il vassoio viene collocato sul terzo scaffale per assicurare la raccolta di olio dagli alimenti. Attivare l'interruttore per il riscaldamento del forno che visualizzerà il segnale di questa funzione. Collocare gli alimenti nel forno dopo averli preriscaldati per 5 minuti. Al termina della cottura, come in tutte le altre operazioni di cottura, disattivare l'interruttore del forno e l'interruttore di impostazione del calore. Annullare il programma a tempo del forno e rimuovere gli alimenti cotti dal forno collocandoli in un luogo sicuro. Non avvicinarsi al forno fino a che non si è raffreddato e tenere i bambini lontani.

VapClean

Imposta la funzione del tuo forno sulla funzione statica a 90 °C per azionare la funzione VapClean. Versa 200-250ml di acqua nel vassoio indicato sulla base del forno. Avvia il forno, quindi VapClean richiederà circa 20minuti per preparare il forno per la pulizia.

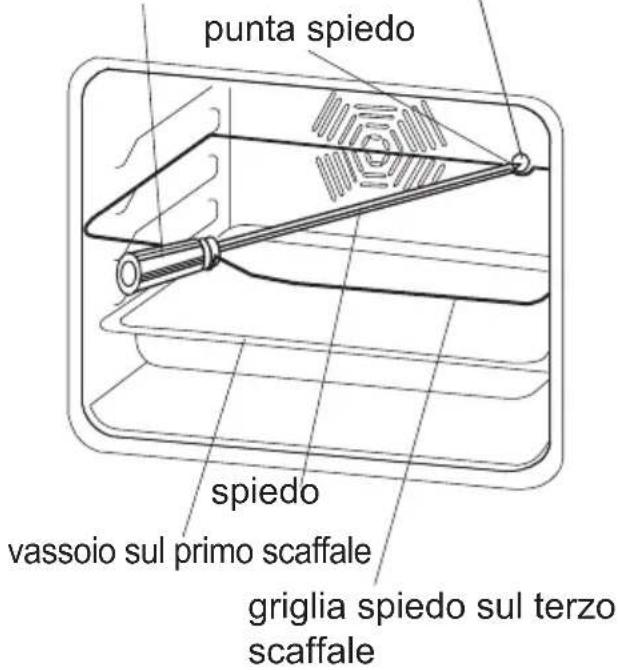

Girarrosto

foro inserimento spiedo maniglia spiedo

punta spiedo spiedo vassoio sul primo scaffale griglia spiedo sul terzo scaffale

coperchio foro inserimento spiedo

Uso degli accessori per girarrosto

Passare lo spiedo attraverso il pollo e bloccare i morsetti, inserire la punta dello spiedo ne foro presente sul pannello posteriore della cavità e assicurarsi che poggi completamente sul telaio ed entri correttamente nell'albero del motore.

Per fare ciò, per prima cosa ruotare il coperchio sul lato, che si trova di fronte al foro di inserimento dello spiedo, come indicato nella figura. Dopo di ciò, inserire lo spiedo nella griglia dello spiedo da collocare sul terzo scaffale. Rimuovere la maniglia dallo spiedo, se è stata installata, quindi chiudere lo sportello del forno. La maniglia deve essere collegati solo per rimuovere gli alimenti dopo la cottura.

Assicurarsi che il forno non sia in funzione durante l'esecuzione di queste operazioni.

4.1 Unità di controllo monocroma

L'unità di controllo monocroma consiste di uno schermo LCD monocromo da 4,3" e da sei diversi tasti tattili. Il funzionamento dei tasti tattili dell'unità di controllo monocroma è descritto di seguito.

ON/OFF AUTO COOKING 12:00 UP/PLUS START PAUSE >II Manual COOKING DOWN/ MINUS BACK ← Settings OK SELECT

L'unità di controllo monocroma è progettata sul principio di rendere gli utenti alle prime armi in grado di realizzare ricette professionali con facilità usando le funzioni di cottura automatica, consentendo alle casalinghe di realizzare le proprie ricette usando funzioni di cottura manuali combinate. I menu dell'unità di controllo monocroma come cottura manuale, cottura automatica, pulizia preferiti e impostazioni sono descritti di seguito.

Cottura manuale:

tutte le impostazioni di cottura possono essere configurate dall'utente usando la cottura manuale. 7 diverse funzioni di cottura, temperatura, funzione boost, durata della cottura e orario di completamento cottura possono essere selezionate. Con la flessibilità della cottura manuale, tutte le ricette possono essere realizzata dagli utenti in base ai propri gusti.

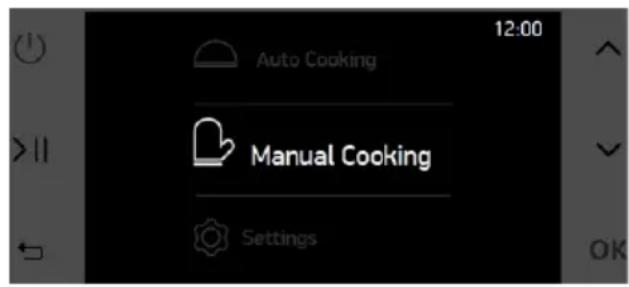

Per effettuare la cottura nel menu di cottura manuale, osservare i passaggi elencati di seguito:

• Usare i tasti SU e GIU per navigare nel menu principale.
• Toccare il tasto OK quando "Cottura manuale" viene selezionato.

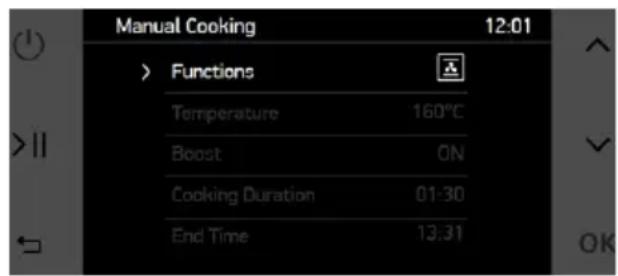

Nel menu di cottura manuale, l'utente può impostare le diverse funzioni di cottura, temperatura, funzione boost, durata della cottura e orario di completamento cottura. Per modificare le specifiche, navigare con i tasti SU e GIU e selezionare le specifiche con il tasto OK. Dopo avere premuto i tasti, la specifica selezionata lampeggia. Quando lampeggiano, i tasti SU e GIU vengono usati per modificare il valore della specifica. È possibile finalizzare la selezione premendo il tasto OK.

NOTA: Se la durata della cottura è impostata su 00:00, la cottura continua fino a che l'utente non la arresta manualmente.

Manual Cooking 12:01 > Functions Temperature 160°C Boost ON Cooking Duration 01:30 End Time 13:31

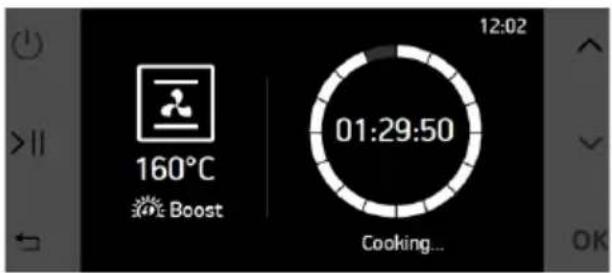

per iniziare la cottura premere il tasto INIZIO/PAUSA, la schermata della cottura ha il seguente aspetto.

Sulla schermata di cottura;

• usare il tasto INIZIO/PAUSA per avviare o fare ripartire la cottura,
• È possibile modificare la temperatura premendo i tasti SU e GIU,
• Quando una delle funzioni di cottura è attivata, premere il tasto INDIETRO per navigare tra le funzioni forno, temperatura e tempo di cottura. Quando una delle specifiche lampeggia, il suo valore può essere modificato premen-do i tasti SU e GIU.
• Per arrestare la cottura e tornare al menu principale, premere il tasto INIZIO/PAUSA, quindi premere il tasto INDIETRO.

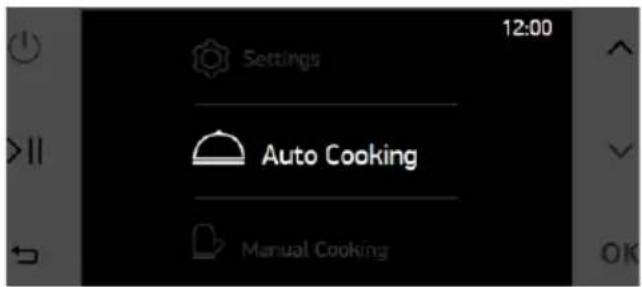

Cottura automatica:

Le ricette predefinite preparate da cuochi professionisti possono essere usate dall'utente finale usando il menu di cottura automatica. Nel menu di cottura automatica, solo il nome del piatto è selezionato dall'utente, mentre le impostazioni di cottura come funzione di cottura, durata, temperatura sono impostate automaticamente dall'unità di controllo monocroma.

Per effettuare la cottura nel menu di cottura manuale, osservare i passaggi elencati di seguito:

• Usare i tasti SU e GIU per navigare nel menu principale.
  • Toccare il tasto OK quando "Cottura

automatica" viene selezionata.

Nel menu di cottura automatica, l'utente selezionare categoria, nome e peso della ricetta. Inoltre il tempo di cottura finale può essere modificato dall'utente finale. Per modificare le specifiche, navigare con i tasti SU e GIU e selezionare le specifiche con il tasto OK. Dopo avere premuto i tasti, la specifica selezionata lampeggia. Quando lampeggiano, i tasti SU e GIU vengono usati per modificare il valore della specifica. È possibile finalizzare la selezione premendo il tasto OK.

Auto Cooking 12:02 > Meat Meat Loaf Weight 1000gr Shell 2 End Time 12:11

NOTA: Per ottenere le migliori prestazioni di cottura, il vassoio deve essere collocato sullo scaffale indicato.

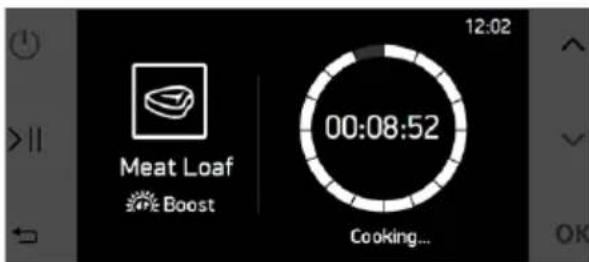

per iniziare la cottura premere il tasto INIZIO/PAUSA, la schermata della cottura ha il seguente aspetto.

Sulla schermata di cottura;

• usare il tasto INIZIO/PAUSA per avviare o fare ripartire la cottura,
• Per arrestare la cottura e tornare al menu principale, premere il tasto INIZIO/PAUSA, quindi premere il tasto INDIETRO.

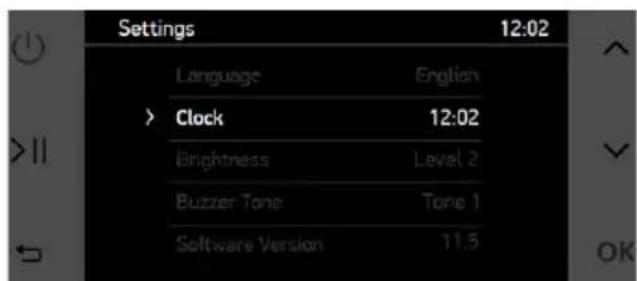

Impostazioni

Nel menu delle impostazioni, è possibile impostare data, ora, luminosità dello schermo, tono del segnale, opzioni per la lingua. Inoltre la versione del software viene visualizzata tra le informazioni. Per modificare le specifiche, navigare con i tasti SU e GIU e selezionare le specifiche con il tasto OK. Dopo avere premuto i tasti, la specifica selezionata lampeggia. Quando lampeggiano, i tasti SU e GIU vengono usati per modificare il valore della specifica. È possibile finalizzare la selezione premendo il tasto OK.

Il prodotto è dotato di accessori. È anche possibile usare accessori acquistati da altre fonti, ma devono essere resistenti al calore e alle fiamme. È anche possibile usare piatti di vetro, stampi per torte e vassoi da forni adeguati per l'uso in forno.. Seguire le istruzioni del produttore quando si usano altri accessori. Nel caso di uso di piatti di piccole dimensioni, collocare il piatto nella griglia, così che si troverà completamente sulla parte centrale della griglia. Se gli alimenti da cuocere non coprono completamente il vassoio del forno, se gli alimenti sono presi dal congelatore o il vassoio è usato per la raccolta dei liquidi degli alimenti che scorrono durante la gri-gliatura, le modifiche della forma possono essere osservate nel vassoio. Ciò è dovuto alle alte temperatura che si verificano durante la cottura. Il vassoio ritorna alla sua vecchia forma quando si raffredda dopo la cottura. Si tratta di un normale evento fisico che si verifica durante il trasferimento del calore. Non collocare vassoi e piatti in vetro caldi in ambienti freddi subito dopo averli tolti dal forno per evitare di romperli. Non collocare su superfici fredde e umide. Collocare su un panno da cucina asciutto e attendere che si asciughi. Quando si usa la griglia del forno; raccomandiamo (quando appropriato) di usare la griglia fornita con il prodotto. Quando si usa la griglia; collocare un vassoio su una delle mensole per consentire la raccolta dell'olio. È possibile aggiungere acqua al vassoio per la pulizia. Come spiegato nei paragrafi corrispondenti, non tentare in alcun caso di usare la piastra a gas della griglia senza il coperchio di protezione. Se il proprio forno a gas dispone di una piastra a gas con griglia, ma il coperchio per il calore è assente, o se è danneggiata e non può essere usata, richiedere una parte di ricambio dal centro di assistenza più vicino.

Accessori forno

Gli accessori per il proprio forno potrebbero essere differenti a seconda del modello.

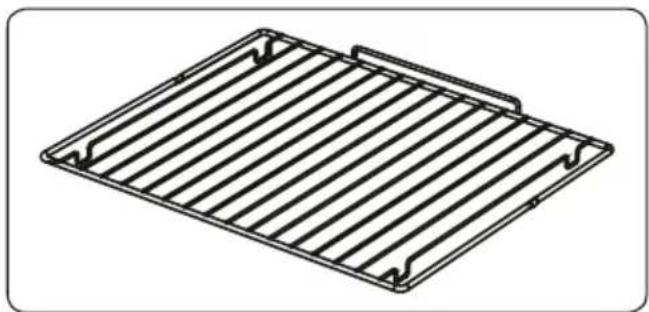

Griglia

La griglia è usata per cuocere o per col- locare stoviglie.

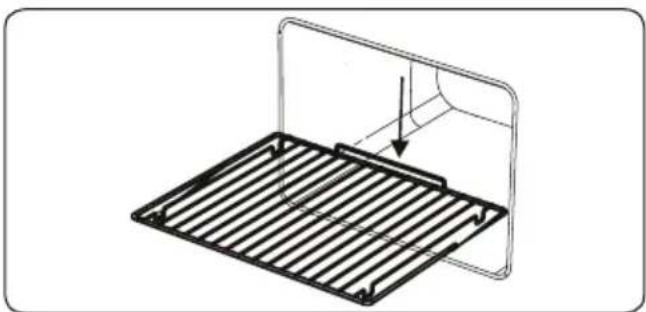

AVVISO- Collocare correttamente la griglia in uno dei supporti nella cavità del forno e spingerla verso dietro.

Il vassoio è usato per cuocere dolci come sformati, ecc. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerla verso dietro.

Griglia Easyfix

Pulire gli accessori con cura usando acqua calda, detergente e un panno morbido pulito al primo utilizzo.

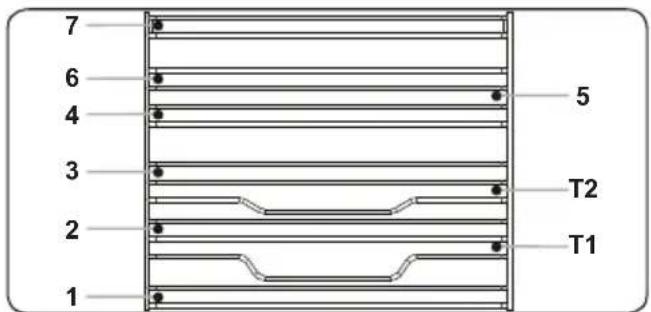

7 6 4 3 2 1 5 T2 T1

• Inserire l'accessorio nella corretta posizione all'interno del forno.
• Lasciare almeno 1 cm di spazio tra la copertura della ventola e gli accessori.
• Fare attenzione a rimuovere stoviglie e/o accessori dal forno. I pasti caldi o gli accessori possono provocare ustioni.
  • Gli accessori potrebbero deformarsi per il calore. Una volta che si sono raffreddati, riprenderanno il loro aspetto e le loro prestazioni originali.
  • Vassoi e griglie possono essere posizionati in qualsiasi livello da 1 a 7.
• La guida telescopica può essere posizionata nei livelli T1 e T2.
• Il livello 3 è consigliato per la cottura a singolo livello.
• Il livello T2 è consigliato per la cottura a singolo livello con guide telescopiche.
• Il livello 2 e il livello 4 sono consigliati per la cottura su doppio livello.
  • La griglia girarrosto deve essere posizionata al livello 3.
  • Il livello T2 viene usato per la griglia girarrosto con le guide telescopiche.

****Gli accessori possono variare a seconda del modello acquistato.

Il vassoio profondo è usato per cuocere stufati. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerla verso dietro.

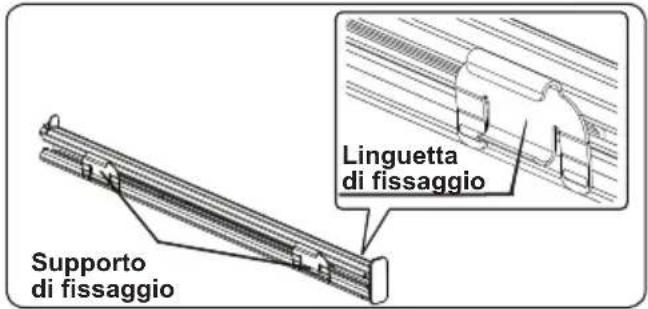

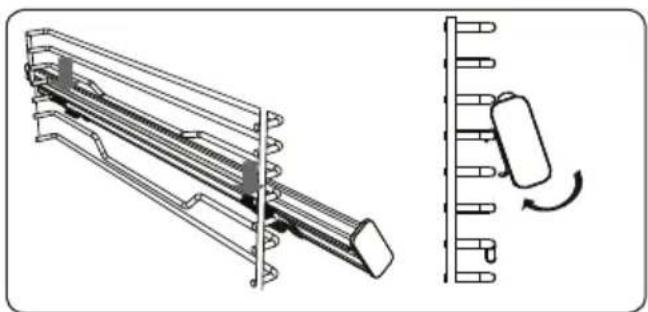

Rimozione dei supporti della griglia

Estrarre la griglia come indicato. Dopo averla rilasciata dai fermi, sollevarla.

Pulire gli accessori con cura usando acqua calda, detergente e un panno morbido pulito al primo utilizzo.

Linguetta di fissaggio Supporto di fissaggio

- Il posizionamento delle guide telescopiche sulla griglia è bloccato con le linguette di fissaggio sui supporti di fissaggio.

- Rimuovere il carrello laterale. Consultare la sezione "Rimozione della griglia."

- Su ogni guida telescopica c'è un supporto di fissaggio superiore e inferiore che permette di riposizionare le guide.

- Appendere i supporti di fissaggio superiore della guida telescopica sul filo di riferimento del livello della griglia laterale e premere contemporaneamente i supporti di fissaggio finché non si sente chiaramente uno scatto.

- Per rimuoverlo, reggere la superficie frontale della guida e seguire le istruzioni precedenti in ordine inverso

PULIZIA E MANUTENZIO- NE DEL FORNO

PULIZIA

Prima di iniziare a pulire il forno, assicurarsi che i pulsanti di controllo siano disattivati e l'apparecchiatura sia fredda. Scollegare l'apparecchiatura.

Non usare materiali pulenti contenenti particelle che potrebbero graffiare le parti verniciate e smaltate del forno. Usare detergenti a crema o liquidi che non contengono particelle. Non usare creme caustiche, polveri abrasive, lana di ferro o strumenti rigidi perché potrebbero danneggiare le superfici. caso in cui del liquido in eccesso venga versato sul forno e si incendi, potrebbe danneggiare lo smalto. Pulire immediatamente i liquidi versati. Non usare pulitori a vapore per la pulizia del forno.

Pulizia l'interno del forno

Assicurarsi di staccare il forno prima di iniziare la pulizia. I migliori risultati si ottengono pulendo l'interno del forno mentre è ancora tiepido. Spazzolare il forno con un panno morbido e bagnato con acqua saponata dopo ogni uso. Quindi spazzolare nuovamente, questa volta con un panno bagnato, e quindi asciugare. Una pulizia completa usando detergenti in polvere e a secco. Per prodotti dotati di telai smaltati catalitici, le pareti posteriore e laterale del telaio interno non devono essere puliti. A ogni modo; a seconda dell'uso, si raccomanda di sostituirli dopo un certo periodo di tempo.

MANUTENZIONE

Sostituzione della lampadina del forno

La sostituzione della lampadina del forno deve essere eseguita dal un tecnico autorizzato. La classificazione della lampadina deve essere di 230V, 25 watt, modello E14, T300, prima di modificare la lampadina il forno deve essere staccato e deve essere freddo.

Il design della lampadina è specifico per l'uso con apparecchiatura domestiche per la cucina e non è adatto all'illuminazione della casa.

ASSISTENZA E TRASPORTO

Se il forno non funziona:

Il forno potrebbe essere staccato, si è verificato un black-out. Sui modelli dotati di timer, l'orario potrebbe non essere regolato.

Se il forno non riscalda:

Il calore potrebbe non essere regolato con l'interruttore di controllo del riscal- datore.

Se la lampadina interna non si accende: controllare l'elettricità. Bisogna controllare se le lampadine sono difettose. Se sono difettose, sostituirle seguendo la guida.

Cucina (se la parte inferiore-superiore non cuoce in modo uniforme):

Controllare la posizione della mensola, il periodo di cottura e i valori di riscaldamento secondo il manuale.

Con l'eccezione di ciò, in caso di problemi con il prodotto, contattare il "servizio di assistenza autorizzato".

INFORMAZIONI RELATIVE AL TRASPORTO

Se è necessario il trasporto:

conservare il contenitore originale del prodotto e trasportarlo usando il contenitore originale se è necessario trasportarlo. Seguire i contrassegni di trasporto sul contenitore. Collocare con del nastro il fornello sulle parti superiori,

il coperchio e le testate ai pannelli da cucina.

Collocare un foglio di carta tra il coperchio superiore e il pannello da cucina, coprire il coperchio superiore, quindi collocare del nastro sulle superfici laterali del forno.

Collocare del cartone o carte con del nastro sul coperchio anteriore del vetro interno del forno adattandolo ai vassoi, affinché la griglia e ai vassoi nel forno non danneggino il coperchio del forno durante il trasporto. Inoltre collocare con del nastro i coperchi del forno alle pareti laterali.

Se non si possiede il contenitore originale.

Prendere le misure delle superfici esterne (vetro e superfici verniciate) del forno.

Innhold
