MANUALE UTENTE K-62V19IM1-CH SHARP

IT-Dichiarazione di conformità

Dichiariamo che i nostri prodotti sono conformi a Direttive, Decisioni e Regolamenti europei e ai requisiti elencati negli standard di riferimento.

IT: Il simbolo sul prodotto o sulla confezione indica che questo prodotto potrebbe non essere trattato come rifiuti domestici. Al contrario saranno trasmessi al punto di raccolta adeguato per il riciclo delle componenti elettriche ed elettroniche. Assicurando il corretto smaltimento del prodotto, si eviteranno potenziali conseguenze negative per l'ambiente e la salute dell'uomo, che potrebbero verificarsi in caso di smaltimento non corretto del prodotto. Per maggiori informazioni sul riciclaggio del prodotto, contattare l'ufficio locale, il servizio di smaltimento o il negozio in cui il prodotto è stato acquistato.

Il nostro obiettivo è offrirti prodotti di alta qualità che superano le tue aspettative. La tua apparecchiatura è prodotta in impianti moderni ed è collaudata con attenzione. Questo manuale è stato preparato per aiutarti a usare la tua apparecchiatura, che è stata fabbricata usando la più recente tecnologia con sicurezza e la massima efficienza. Prima di usare l'apparecchiatura, leggi con attenzione questa guida che include informazioni di base per una installazione, manutenzione e uso sicuri. Contatta il centro di assistenza clienti autorizzato più vicino per l'installazione del tuo prodotto.

Contenuti

Presentazione e dimensioni del prodotto

Avvertenze

Preparazione per l'installazione e l'uso

Uso del forno

Pulizia e manutenzione del prodotto

Assistenza e trasporto

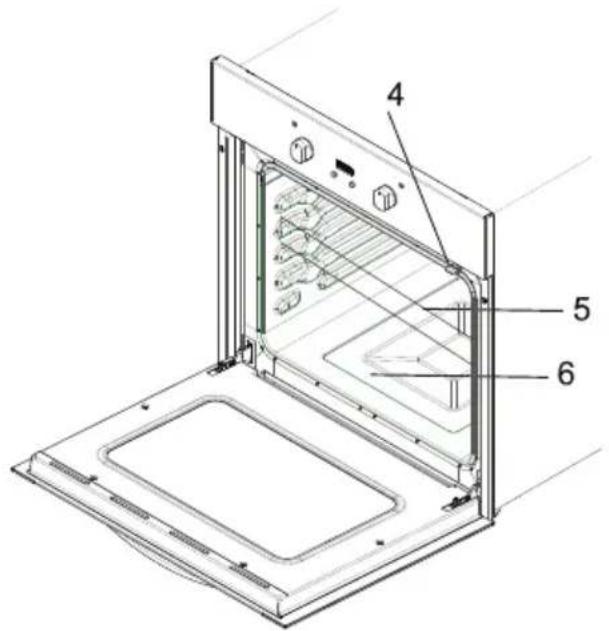

PRESENTAZIONE E DIMENSIONI DEL PRODOTTO

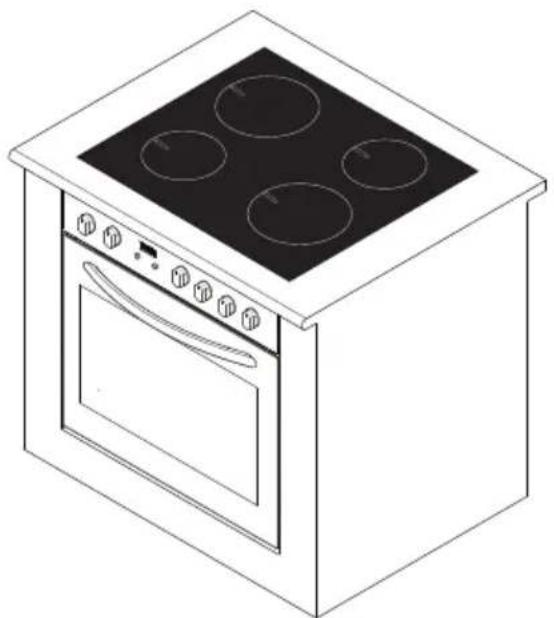

Forno combinato incorporato Forno incorporato

1- Pannello di controllo
2- Maniglia
3- Porta forno
4- Blocco bambini

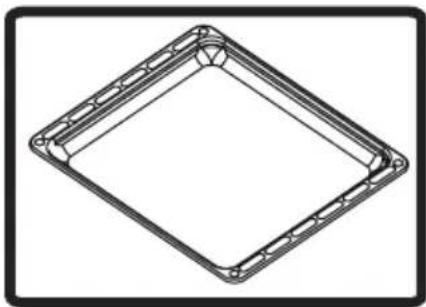

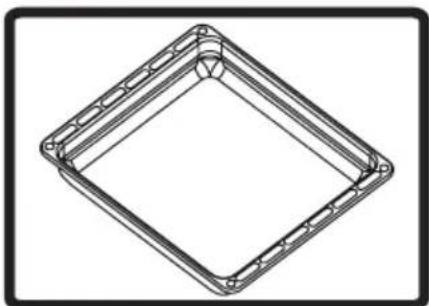

5- Vassoio
6- Elemento riscaldante inferiore (dietro la piastra)

7- Elemento riscaldante superiore (dietro la piastra)
8- Griglia
9- Rastrelliera

10- Illuminazione forno
11- Riscaldamento tubo (dietro la piastra)
12- Ventola (dietro la piastra)
13- Portelli per lo scarico dell'aria

1 SHARP 2 3

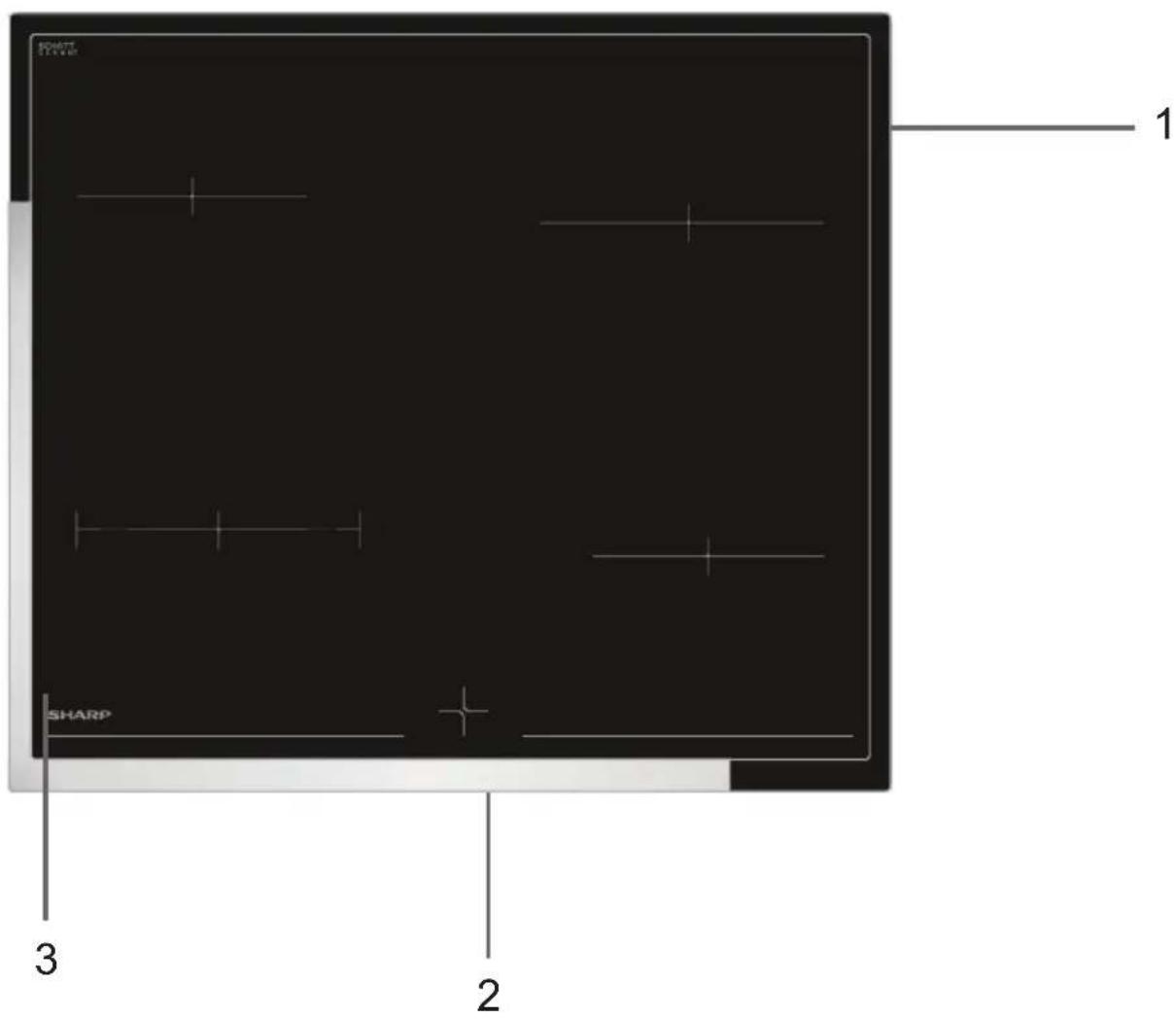

1 Riscaldatore in vetroceramica
2 Unità di controllo tattile
3 Superficie in vetro vetroceramico

AVVERTENZE SULLA SICUREZZA

LEGGERE LE PRESENTI ISTRUZIONI CON ATTENZIONE E NELLA LORO INTERESSA PRIMA DI UTILIZZARE LA PROPRIA APPARECCHIATURA, E CONSERVARLE IN UN LUOGO ADATTO PER EVENTUALI RIFERIMENTI.

IL PRESENTE MANUALE È STATO REALIZZATO PER PIÙ MODELLI.

LA PROPRIA APPLICAZIONE PO- TREBBE NON ESSERE DOTATA DI ALCUNE DELLE FUNZIONALITÀ IL- LUSTRATE NEL PRESENTE MANUA- LE. PRESTARE ATTENZIONE ALLE ESPRESSIONI DOTATE DI ULLU- STRAZIONI DURANTE LA LETTURA DEL MANUALE.

Avvertenze generali sulla sicurezza

La presente apparecchiatura può essere usata da bambini dagli otto anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenze nel caso in cui siano state assegnate a supervisori o abbiano ottenuto istruzioni in merito all'uso sicuro dell'apparecchiatura e comprendano i pericoli coinvolti. L'apparecchiatura non è un giocattolo. La pulizia e la manutenzione non devono essere eseguiti a bambini in assenza di supervisione.

AVVERTENZE: L'appa-recchiatura e le sue parti accessibili diventano incandescenti durante l'uso. Fare attenzione a evitare di toccare gli elementi incandescenti. I bambini di età inferiore agli otto anni devono essere tenuti a distanza se non in presenza di sorveglianza continua.

AVVERTENZE: la cottura sulla piastra con grasso od olio è pericolosa e può provocare incendi. NON provare in alcun caso a spegnere gli incendi con l'acqua, ma spegnere l'appa-recchiatura e coprire la fiamma con un coperchio o una coperta d'a-mianto.

AVVERTENZE: Pericolo di incendio: non con-

servare oggetti sulle superfici di cottura.

AVVERTENZE: Se la superficie è spaccata, disattivare l'apparecchiatura per evitare eventuali scosse elettriche.

Per le piastre dotate di coperchio, rimuovere eventuali versamenti dal coperchio prima dell'apertura. Inoltre consentire il raffreddamento della superficie della piastra prima di chiudere il coperchio.

L'apparecchiatura non è progettata per essere operata tramite timer esterni o sistemi di controllo a distanza separati.

Durante l'uso, l'appa-recchiatura diventa incandescente. Fare attenzione a evitare di toccare gli elementi incandescenti all'interno del forno.

Durante l'uso, le ma- niglie tenute per brevi periodi nel normale uso possono diventare in- candescenti.

Non usare detergenti abrasivi o graffiatori in metallo affiliati per pulire il vetro dello sportello del forno o le altre superfici perché potrebbe-ro graffiare la superficie, provocando la rottura del vetro o danni alla superficie.

Non usare pulitori a vapore per la pulizia dell'apparecchiatura.

AVVERTENZE: Assicurarsi che l'apparecchiatura sia spenta prima di sostituire la lampada per evitare eventuali scosse elettriche.

ATTENZIONE: le parti accessibili potrebbero essere incandescenti durante la cottura o l'u-so della griglia. Tenere lontani i bambini.

Per i piani di cottura a induzione, non colloca-re oggetti metallici come coltelli, forchette, cuc-

chiai e coperchi sulla superficie della piastra, perché possono diventare bollenti.

Per i piani di cottura a induzione, dopo l'uso, disattivare l'elemento del piano usando i relativi comandi e non fare affidamento sul rilevatore.

La tua apparecchiatura è prodotta secondo tutti gli standard e i regolamenti internazionali e locali applicabili.

La manutenzione e la riparazione devono essere eseguite esclusivamente da tecnici di servizio autorizzati. La manutenzione e la riparazione se eseguite da tecnici non autorizzati potrebbero causare rischi. È pericoloso alterare o modificare le specifiche dell'apparecchiatura.

Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas, pressione del gas, tensione e frequenza elettriche) e i requisiti dell'apparecchiatura siano compatibili. I requisiti per questa apparecchiatura sono indicati sull'etichetta.

ATTENZIONE: Questa apparecchiatura è progettata esclusivamente per la cottura degli alimenti e per l'uso domestico interno e non deve essere usata per altri scopi o in altre apparecchiature, come per usi non domestici o in ambienti commerciali o per il riscaldamento degli ambienti.

Non provare a sollevare o spostare l'apparecchiatura tirando la maniglia dello sportello.

Tutte le possibili misure di sicurezza sono state applicate per garantire la sicurezza del consumatore. Poiché il vetro potrebbe rompersi, fare attenzione durante la pulizia per evitare di graffiarlo. Evitare di colpire o battere sul vetro con degli accessori.

Assicurarsi che il cavo di alimentazione non si pieghi durante l'installazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal vostro agente di servizio o da persone similmente qualificate al fine di evitare rischi.

Quando lo sportello del forno è aptero, non permettere ai bambini di salire o sedere sopra di esso.

Avvertenze sull'installazione:

Non usare l'apparecchiatura prima che sia completamente installata.

L'apparecchiatura deve essere installata e operata da un tecnico autorizzato. Il produttore non è responsabile dei danni causati da una collocazione e installazione difettosa effettuata da soggetti non autorizzati.

Durante il disimballaggio dell'apparecchiatura, assicurarsi che non abbia subito danni durante il trasporto. In caso di difetti, non usare l'apparecchiatura e contattare immediatamente il servizio di assistenza qualificato. I materiali usati per l'imballaggio (nylon, graffettatrici, schiuma espansa...ecc.) potrebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

Proteggere l'apparecchiatura dagli effetti atmosferici. Non esporla agli effetti di sole, pioggia, neve, ecc.

I materiali che circondano l'apparecchiatura (cabina) devono essere in grado di resistere a temperatura di almeno 100°C.

Durante l'uso

Quando il forno viene azionato per la prima volta, i materiali isolanti e gli elementi di riscaldamento emetteranno odore.

materiali di isolamento ed elementi del ri-

scaldatore. Per questa ragione, prima di usare il forno, azionare alla massima temperatura per 45 minuti. Nello stesso tempo è necessario ventilare adeguatamente l'ambiente in cui il prodotto è installato.

Durante l'uso, le superfici interne ed esterne del forno si riscaldano. Quando si apre lo sportello del forno, allontanarsi per evitare la corrente di aria incandescente dal forno. Potrebbe causare ustioni.

Non collocare materiali infiammabili o combustibili, all'interno o nelle vicinanze dell'apparecchiatura quando è in funzione.

Usare sempre guanti da forno per rimuovere e spostare gli alimenti nel forno.

Non allontanarsi del fornello durante la cottura con olii liquidi o solidi. Potrebbero incendiarsi in caso di surriscaldamento estremo. Non versare acqua sulle fiamme causate dell'olio. Coprire la casseruola o la padella con il suo co-perchio per togliere l'aria alle fiamme e spegnere il fornello.

Posizionare le pentole al centro della zona di cottura, e ruotare le maniglie in una posizione sicura così che non possano essere afferrate.

Se l'apparecchiatura non viene usata per molto tempo, staccare la spina. Tenere disattivato l'interruttore di controllo principale. Se l'apparecchiatura non viene usata per molto tempo, chiudere la valvola del gas.

Assicurarsi che le manopole di controllo dell'apparecchiatura siano sempre in posizione "0" (arresto) quando non viene usata.

Il vassoio si inclina quando viene estratto. Fare attenzione a non versare liquidi bollenti.

Quando lo sportello o il cassetto del forno è aperto, non lasciare niente sopra di esso. L'applicazione potrebbe sbilanciarsi o il coperchio rompersi. Non collocare oggetti pesanti o prodotti infiammabili o incendiabili (nylon, borse di plastica, carta, panni...ecc.) nel cassetto. Questo include stoviglie con accessori di plastica (p.es. maniglie).

Non appendere tovaglie, panni o indumenti all'apparecchiatura o alle relative maniglie.

Durante la pulizia e la manutenzione Spegnere sempre l'apparecchiatura prima di operazioni come la pulizia o la manutenzione.

Ciò può essere fatto dopo avere staccato l'apparecchiatura o spegno gli interruttori principali.

Non rimuovere le manopole di controllo per pulire il pannello di controllo.

PER MANTENERE L'EFFICIENZA E LA SICUREZZA DELLA PROPRIA APPARECCHIATURA, RACCOMANDIAMO DI USARE SEMPRE PARTI ORIGINALI O CHIAMARE I NOSTRI AGENTI DI ASSISTENZA AUTORIZZATI IN CASO DI NECESSITÀ.

PREPARAZIONE PER L'INSTALLAZIONE E L'USO

Prodotto con le parti e i materiali della migliore qualità, questo forno moderno, funzionale e pratico soddisferà tutti i tuoi bisogni. Assicurarsi di leggere il manuale per ottenere risultati ottimali ed evitare eventuali problemi in futuro. Le informazioni seguenti contengono regole necessarie alle corrette operazioni di posizionamento e manutenzione. Dovrebbero essere lette soprattutto dai tecnici che posizionano l'apparecchiatura.

CONTATTA IL CENTRO DI ASSISTENZA AUTORIZZATO PER L'INSTALLAZIONE DEL TUO FORNO!

SCEGLIERE UNA POSIZIONE PER IL FORNO

Esistono diversi elementi a cui fare at- tenzione quando si sceglie un posto per il proprio forno.

Assicurarsi di considerare le nostre raccomandazioni seguenti per evitare eventuali problemi e situazioni pericolose che potrebbero verificarsi in seguito! Quando si sceglie un posto per il forno, fare attenzione a che non siano presenti materiali infiammabili o combustibili nelle vicinanze, come tende, olio, panni, ecc., che potrebbero rapidamente incendiarsi.

I mobili intorno al forno devono essere realizzati in materiali resistenti a più di 50°C.

Le modifiche richieste dal cabinato su parete e dal tubo di aspirazione sopra il prodotto combinato incorporato e le altezze minime della tavola per il forno sono indicate nella figura 1. Di conseguenza, il tubo di aspirazione deve essere a un'altezza minima di 65 cm dalla tavola. Se non è presente un tubo di aspirazione, l'altezza non deve essere inferiore a 70 cm.

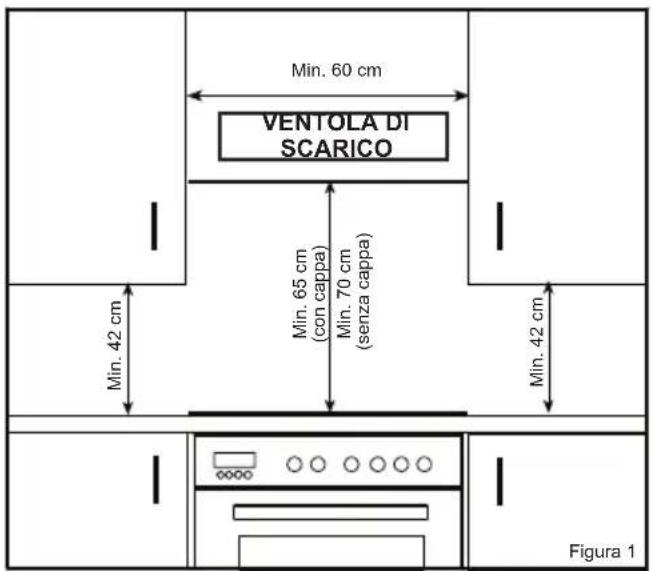

Min. 60 cm VENTOLA DI SCARICO Min. 42 cm Min. 65 cm (con cappa) Min. 70 cm (senza cappa) Min. 42 cm Figura 1

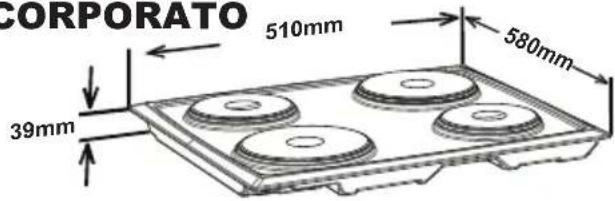

ISTRUZIONI DEL FORNO IN- CORPORATO 510mm

Inserire il forno nella cabina spingendo- lo in avanti. Aprire lo sportello del forno

e inserire due viti nei fori ubicati sopra il telaio del forno. Quando il telaio del prodotto tocca la superficie in legno del cabinato, serrare le viti.

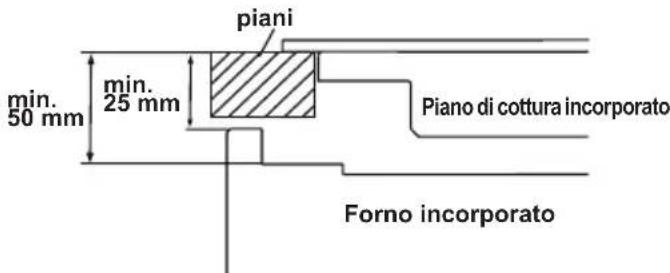

piani min. 50 mm min. 25 mm Piano di cottura incorporato Forno incorporato

Se il forno è installato sotto un piano di cottura, la distanza tra il piano e il pannello superiore del forno deve essere almeno di 50 mm e la distanza tra il piano e la parte superiore del pannello di controllo deve essere almeno di 25 mm. Le dimensioni e il materiale del cabina-to in cui il forno sarà installato devono essere corrette e resistenti agli aumenti di temperatura. In una installazione corretta, i contatti con le parti isolate o elettriche devono essere evitati. Le parti isolanti devono essere installate in modo tale da garantire che non possano essere rimosse usando degli strumenti. Si sconsiglia l'installazione dell'appa-recchiatura in vicinanza di un frigorifero o in un cassone frigorifero. Altrimenti le prestazioni delle apparecchiature indicate saranno influenzate dal calore emanato. Dopo la rimozione del forno dall'imballaggio, assicurarsi che il forno non sia danneggiato. In caso si sospetti la presenza di difetti nell'apparecchiatura, non usarla e contattare immediata-mente il servizio autorizzato.

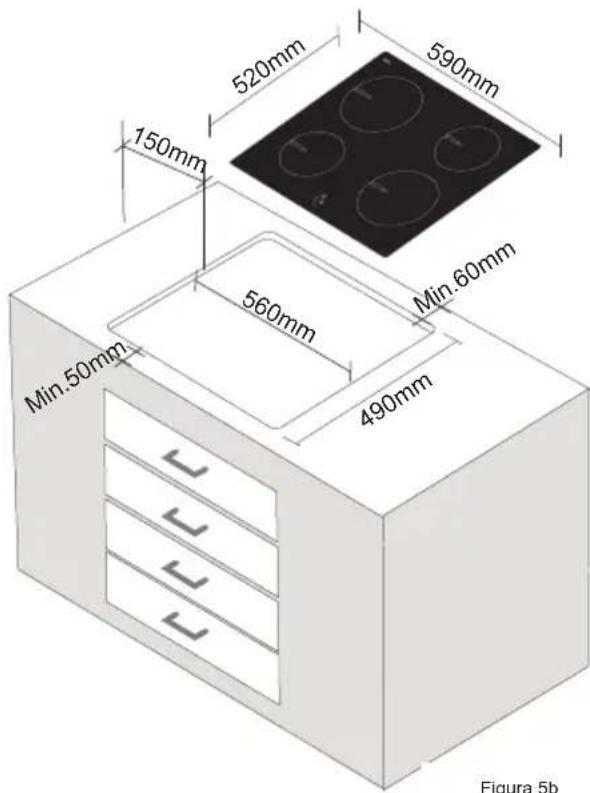

POSIZIONAMENTO DEL FOR- NELLO INCORPORATO

Per prevenire la perdita di liquidi dalla piastra, con il forno è fornito uno speciale stucco sigillante. Applicare lo stucco intorno allo spazio del fornello della cucina, della misura indicata nella figura 2. Estendere lo stucco in cinque pezzi applicandolo intorno al fornello. Collocare la piastra si di esso, con i pulsanti di controllo sul lato destro. Assicurarsi che aderisca alle pinze come nella Figura 3. Dopo avere collocato la piastra a posto, rimuovere lo stucco in eccesso intorno ai lati usando una spatola (Figura 3).

Nel caso in cui lo spessore del piano della cucina sia inferiore a 40 mm, usa-re la pinza come indicato nella Figura 3. Collocare le piastre direttamente sullo spazio di apertura (Figura 5a-5b)

-Un cablaggio non correttamente ese- guito potrebbe danneggiare l'appa- recchiatura. Tali danni non saranno coperti dalla garanzia.

-L'apparecchiatura è progettata per connettersi a 220-240V\~. Se la presa elettrica è diversa da quanto indicato, contattare immediatamente l'assistenza autorizzata.

L'azienda produttrice dichiara di non assumersi responsabilità in caso di danni o perdite causate dalla mancata osservanza delle norme di sicurezza! Le istruzioni seguenti devono essere osservate durante il cablaggio:

il cavo di messa a terra deve essere

connesso tramite la vite con il segno di messa a terra. La connessione del cavo di alimentazione deve essere come indicato nella figura 6. Se non sono presenti prese per la messa a terra conformi ai regolamenti nell'ambiente dell'installazione, contattare immediatamente il servizio di assistenza autorizzato.

La presa della messa a terra deve essere vicina all'apparecchiatura. Non usare in nessun caso una prolunga.

Il cavo di alimentazione non deve entra-re a contatto con la superficie incande-scente del prodotto.

In caso di danni al cavo di alimentazione, contattare immediatamente il servizio di assistenza autorizzato. Il cavo deve essere sostituito dal servizio di assistenza autorizzato.

Il cablaggio dell'apparecchiatura deve essere eseguito dal servizio di assistenza autorizzato. Usare un cavo di alimentazione modello H05VV-F.

Un cablaggio non correttamente eseguito potrebbe danneggiare l'apparecchiatura. Tali danni non saranno coperti dalla garanzia.

L'apparecchiatura è progettata per connettersi a 220-240V. Se l'elettricità è diversa dal valore indicato, contattare immediatamente il servizio di assistenza autorizzato.

L'azienda produttrice dichiara di non assumersi responsabilità in caso di danni o perdite causate dalla mancata osservanza delle norme di sicurezza!

CABLAGGIO E SICUREZZA DEL FORNO COMBINATO INCORPO-RATO

Il cablaggio dell'apparecchiatura deve essere eseguito dal servizio di assistenza autorizzato. L'apparecchiatura è progettata per connettersi a 220-240V\~ e 380-415V 3N \~. Se la presa elettrica è diversa da quanto indicato, contattare immediatamente l'assistenza autorizzata. La connessione dell'apparecchiatura deve essere come indicato nella figura 6. L'apparecchiatura è progettata per l'uso con una spina per la connessione fissa alla presa elettrica. È necessario installare un disconnettore multipolare all'interno del circuito di alimentazione con un'apertura di contatto di almeno 3mm (classificato 63A, modello a ritardo di funzione).

3 2 1 L N 4 5 PE

3x2.5mm² 220V\~
3x2.5mm 230V\~
3x2.5mm ^2 240V\~

Per modelli superiori a 9500W, usare cavi con diametro di 3x4.0 mm².

3 L₃ N 4 2 L₂ 5 1 L PE ⊥

5x1.5mm ^2 380V\~, 3N\~
5x1.5mm² 400V\~, 3N\~
5x1.5mm ^2 415V\~, 3N\~

Figura 6

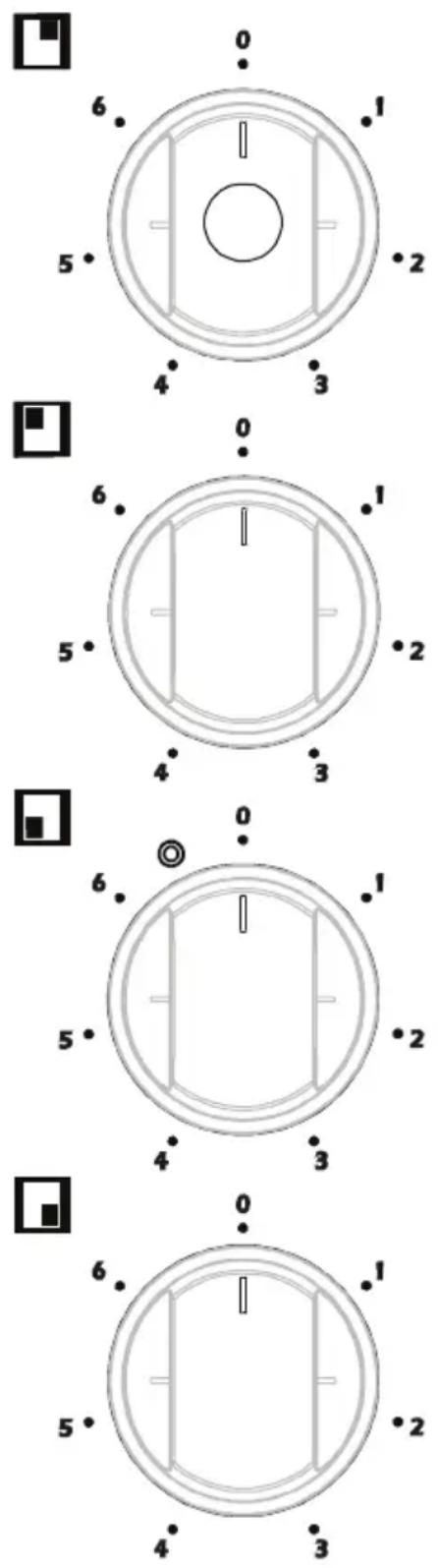

Manopole di impostazione del calore per fornelli in vetroceramica

L'apparecchiatura è controllata usando le manopole e il calore conservato viene confermato dalla spia dell'indicatore del calore residuo sulla superficie in vetroceramica

Il fornello controllato dalla manopola è progettato per funzioanre su sei livelli di calore:

1 Posizione di mantenimento di calore 2-3 Posizione di riscaldamento a basso riscaldamento

4-5-6 Cottura – posizione per arrosto e bollitura

I riscaldatori duali e ovali hanno due zone di riscaldamento. Per attivare la zona esterna per il riscaldatore duale/ovale, girare la manopola in posizione una volta. In queto modo le due zone esterne si accendono.

Per disattivare la zona esterna per il riscaldatore duale/ovale, girare la manopola in posizione una volta. In questo modo le due zone esterne si spengono.

Funzioni calore residue

Dopo tutti i processi di cottura il vetro in vetroceramica contiene del calore detto calore residuo. Il controllo può calcolare approssimativamente il calore del vetro nel caso peggiore. Se la temperatura calcolata è superiore a + 60 °C, ciò viene indicato nella spia dell'indicatore di calore residuo relativa. Lo schermo del calore residuo viene mostrato fino a che la temperatura del riscaldatore è > + 60°C.

Dopo avere riapplicato la tensione di alimentazione al controllo della piastra dopo una interruzione della tensione di alimentazione, che fa sì che lo schermo del calore residuo lampeggi, se il riscal- datore corrispondente ha un calore re- siduo superiore a + 60°C prima che l'in- terruzione di corrente si è verificata. Lo schermo lampeggia sino a che il tempo del calore residuo massimo è scaduto o il riscaldatore viene selezionato e at- tivato.

Pulizia

Le stoviglie con fondo ruvido non devono essere usate perché possono grattare la superficie in ceramica e vetro. Il fondo delle stoviglie deve essere il più spesso e piatto possibile. Prima dell'u-so, assicurarsi che tutti i fondi delle stoviglie siano puliti e asciutti.

Collocare sempre le stoviglie nella zona cottura prima che venga accesa. Se possibile, collocare sempre i coperchi sulle stoviglie. Il fondo delle stoviglie non devono essere più piccoli o grandi delle zone di cottura, devono essere della dimensione corretta come indicato, per non sprecare energia.

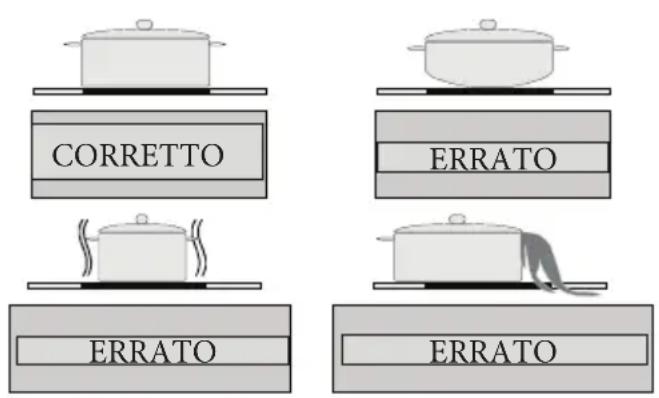

CORRETTO ERRATO ERRATO ERRATO

Prima di pulire la piastra, rimuovere la spina dallo zoccolo di alimentazione elettrico. Quindi assicurarsi che non sia presente calore residuo nell'apparecchiatura. Il vetro in vetroceramica è molto resistente all'alta temperatura e al surriscaldamento. Se nell'apparecchiatura è presente calore conservato, la spia dell'indicatore del calore residuo è accesa. Per evirare ustioni, fare raffreddare l'apparecchiatura.

Rimuovere gli alimenti e il cibo con un raschietto. Quindi spazzolare la piastra usando un liquido detergente adatto e

un panno umido pulito. Strofinare l'apparecchiatura usando un panno asciutto e pulito.

Se alluminio o plastica sono acciden- talmente fusi sulla superficie della pia- stra, devono essere immediatamente rimossi dall'area di cottura usando un raschietto. Questo evita possibili danni alla superficie. Questo si applica anche a zucchero o cibo contenente zucchero.

In caso di altri alimenti fusi sulla superficie della piastra, rimuovere lo sporco quando l'apparecchiatura si è raffreddata. Usare un detergente per ceramica e vetro o acciaio inox durante la pulizia della superficie.

Non usare panni per piatti o spugne abrasive. Questi materiali danneggiano la superficie.

Non usare detergenti chimici, spray per la superficie in vetroceramica. Questi materiali possono fare incendiare o scolorire la vetroceramica. Pulire con acqua e liquido detergente.

USO DEL FORNO

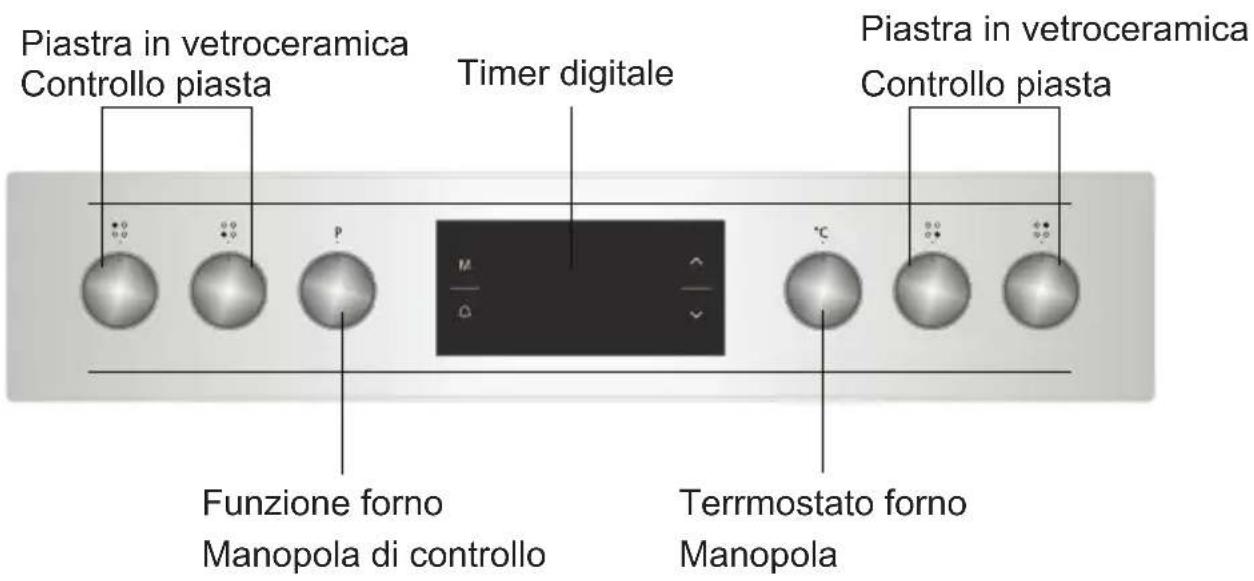

Piastra in vetroceramica Controllo piasta Timer digitale Piastra in vetroceramica Controllo piasta Funzione forno Manopola di controllo Terrmostato forno Manopola

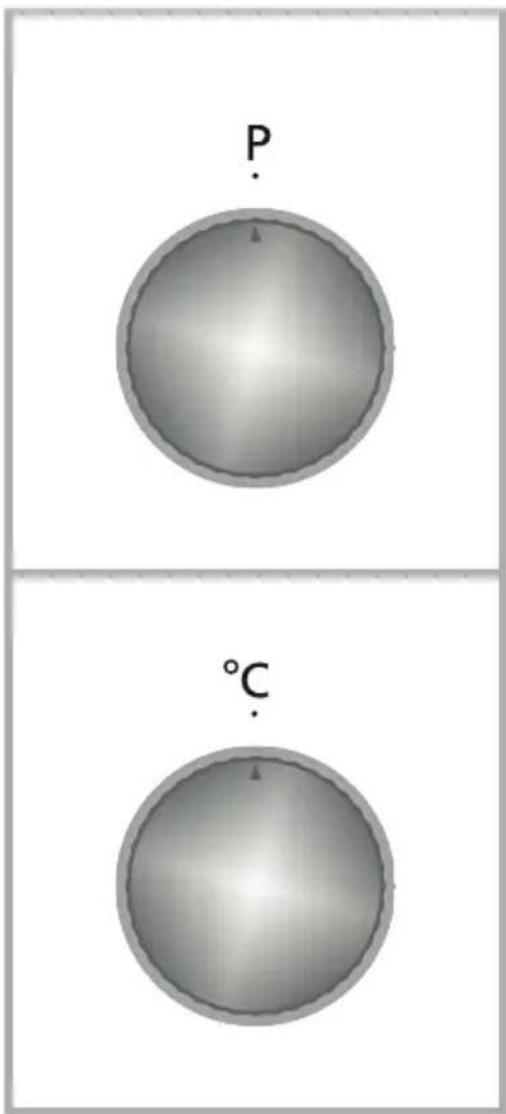

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicate nella sezione successiva.

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicate nella sezione successiva.

P °C

Funzioni forno

* Le funzioni del forno potrebbero essere diverse a seconda del modello.

Illuminazione forno:

Si illumina solo la luce del forno e resta accesa durante la cottura.

Funzione Defrost:

Le spie di avviso del forno si accendo- no, la ventola inizia a funzionare.

Per usare la funzione di sbrinamento, prendere gli alimenti congelati e collocarli nel forno su uno scaffale posto nel terzo alloggio partendo dalla parte inferiore. Si raccomanda di collocare un vassoio da forno sotto gli alimenti da sbrinare, per raccogliere l'acqua accumulata a causa del ghiaccio che si scio-glie. Questa funzione non cuocerà né preparerà al forno il tuo cibo, serve solo a sbrinarlo.

Funzione ventola:

Il termostato e le luci di avviso del forno si accendono, la ventola e gli elementi riscaldanti superiore e inferiore iniziano a funzionare.

Questa funzione è ottima per ottenere risultati nella cottura di dolci. La cottura viene effettuata dall'elemento riscaldante inferiore e superiore all'interno del forno e dalla ventola che fornisce la circolazione dell'aria, dando un leggero effetto griglia al cibo. Si raccomanda il preriscaldamento del forno per circa 10 minuti.

Funzione di cottura statica:

Il termostato e le luci di avviso del forno si accendono, gli elementi riscaldanti inferiore e superiore iniziano a funziona-re. La funzione di cottura statica emette calore, assicurando anche la cottura degli alimenti collocati sugli scaffali superiori e inferiori. È l'ideale per cucina-re dolci, torte, pasta al forno, lasagne e pizza. Si raccomanda di preriscaldare il forno per 10 minuti e di cuocere usando una sola mensola alla volta con questa funzione.

Funzione griglia:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante griglia inizia a funzionare. Questa funzione è usata per la grigliatura e la tostatura degli alimenti. Usare gli scaffali superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio al di sotto per raccogliere eventuali gocce di olio o grasso. Si raccomanda il preriscaldamento del forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Funzione griglia rapida:

Il termostato e le luci di avviso del forno si accendono, la griglia e gli elementi riscaldanti superiore iniziano a funzionare. La funzione è usata per la grigliatura rapida e per coprire un'area superficiale maggiore, come nella grigliatura di carni.

Usare gli scaffali superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio al di sotto per raccogliere eventuali gocce di olio o grasso. Si raccomanda il preriscaldamento del forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Funzione griglia doppia e ventola:

Il termostato e le luci di avviso del forno si accendono, la griglia e gli elementi riscaldanti superiore iniziano a funzionare.

La funzione è usata per grigliare rapidamente alimenti spessi e per coprire una superficie maggiore. Sia gli elementi riscaldanti superiori che la griglia vengono alimentati insieme alla ventola per assicurare una cottura uniforme.

Usare gli scaffali superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio al di sotto per raccogliere eventuali gocce di olio o grasso. Si raccomanda il preriscaldamento del forno per circa 10 minuti.

Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Funzione pizza:

Il termostato e le luci di avviso del forno si accendono, l'anello e gli elementi riscaldanti superiore e inferiore vengono azionati.

La ventola e la funzione riscaldante inferiore è l'ideale per cuocere alimenti come pizze in poco tempo.

Mentre la ventola disperde il calore del forno in modo uniforme, l'elemento riscaldante inferiore assicura la cottura degli alimenti.

Funzione tubo

Il termostato e le luci di avviso del forno si accendono, la ventola e un elemento riscaldante inferiore iniziano a funzionare.

La funzione turbo disperde in modo uniforme il calore nel forno. Tutti gli alimenti sullo scaffale saranno cotti in modo uniforme. Si raccomanda di pre-riscaldare il forno per circa 10 minuti.

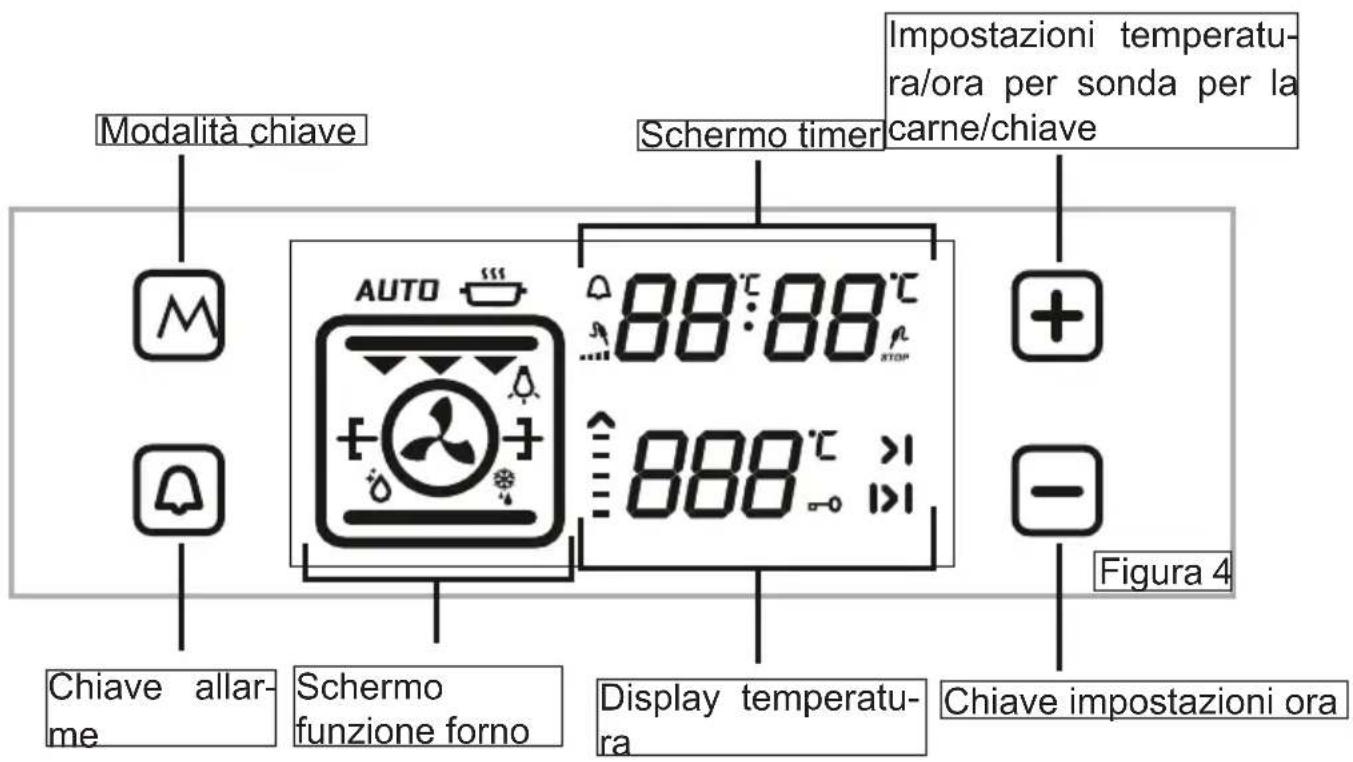

COME USARE L'UNITÀ DI CONTROLLOTATTILE VISIO

Modalità chiave Schermo timer Impostazioni temperatu- ra/ora per sonda per la carne/chiave AUTO 88:88°C 888°C >1 Chieve allar- me Schermo funzione forno Display temperatu- ra Chiave impostazioni ora Figura 4

Regolazione dell'ora:

forno.

quando il forno incorporato viene installato per la prima volta, l'ora deve essere regolata seguendo le istruzioni seguenti.

Quando il forno viene installato per la prima volta, "0.00" inizia a lampeggiare sullo schermo. Toccare il sensore "M" o i sensori " - " e " + " per regolare la modalità oraria. Il simbolo " : " inizia a lampeggiare sullo schermo. Puoi regolarla con il sensore " - " e " + ".

Se la modalità di cottura automatica è disattivata, toccare i sensori “ - “ e “ + “ contemporaneamente con la modalità oraria. Puoi regolarla con il sensore “ - “ e “ + “.

Devi regolare l'ora per usare la funzione

REGOLAZIONE DELL'ORA DI COTTURA:

Regolazione dell'indicatore orario:

il sensore dell'allarme tattile che mostra il simbolo “”. inizia a lampeggiare sullo schermo. “0.00” appare sulle cifre dell'orologio. Regolare il periodo orario desiderato per l'avviso usando il sensore più e meno quando il simbolo lampeggia. Alcuni istanti dopo il completamento della regolazione, il simbolo inizia a lampeggiare in modo continuo. Quando il simbolo inizia a lampeggiare in modo continuo, la regolazione dell'orario dell'avviso acustico è completa. Quando l'ora è stata impostata, il timer emette un avviso acustico e il simbo-

lo inizia a lampeggiare sullo schermo. Premendo “-” o “+” l'avviso acustico si arresta e il simbolo scompare dallo schermo.

Regolazione dell'ora di cottura:

Questa funzione viene usata per cuocere nell'intervallo temporale desiderato. Gli alimenti da cuocere vengono messi nel forno. Il forno viene regolato sulla funzione di cottura desiderata. La temperatura del forno è regolata ai gradi desiderati a seconda del piatto da preparare. Toccare il sensore "M" fino a che sullo schermo del timer non comprare il simbolo della Durata "|>|". "AUTO" appare sullo schermo. Regolare il periodo di cottura per gli alimenti che si vuole cuocere usando il sensore più e meno del timer quando il timer è in posizione. Dopo avere completato la regolazione dell'ora, l'ora verrà visualizzata sullo schermo e il simbolo di durata inizia a lampeggiare in modo continuo sullo schermo.

Al completamente della durata impostata, il timer arresta il forno emettendo un segnale acustico. Inoltre "AUTO" inizia a lampeggiare sullo schermo. Toccare uno dei sensori dei controlli per arrestare il segnale acustico. "AUTO" inizia a lampeggiare. Toccare i simboli "-" e " + " contemporaneamente per terminare la modalità "AUTO".

Regolazione dell'ora di completa- mento della cottura:

questa funzione è usata per cuocere dopo un certo periodo di tempo entro un certo intervallo. Gli alimenti da cuocere vengono messi nel forno. Il forno viene regolato sulla funzione di cottura desiderata. La temperatura del forno è regolata ai gradi desiderati a seconda del piatto da preparare.

Toccare il sensore "M" fino a che sullo schermo del timer non comprare il simbolo della Durata " |>|". "AUTO" appare sullo schermo. Regolare il periodo di cottura per gli alimenti che si vuole cuocere usando il sensore più e meno del timer quando il timer è in questa posizione. Quindi toccare il sensore "M" fino a che non viene visualizzato il simbolo ">|". L'ora inizia a lampeggiare con l'aggiunta del periodo di cottura. Regolare l'ora di completamento della cottura per gli alimenti usando il senso-re più e meno del timer quando il timer è in posizione. Dopo avere completato la regolazione dell'ora, l'ora verrà visualizzata sullo schermo e il simbolo ">|" inizia a lampeggiare in modo continuo sullo schermo. Il forno inizia a funzionare all'ora calcolata sottraendo il periodo di cottura dall'ora di completamento impostata, e si arresta all'ora di completamento impostata. Il timer emette un segnale acustico e "AUTO" inizia a lampeggiare sullo schermo. Toccare uno dei pulsanti del timer per arrestare il segnale acustico. "AUTO" inizia a lampeggiare. Toccare i simboli "-" e "+ contemporaneamente per terminare la modalità "AUTO".

Regolazione suono timer digitale:

Toccare il sensore “-” fino a che non

si sente un segnale acustico. Il timer emetterà un segnale "bip" acustico. Dopo ogni volta che il sensore “-” viene toccato, il timer emetterà tre tipi differenti di segnale bip. Non toccare altri sensori e il timer salverà il tipo di segnale selezionato.

Funzione di bloccaggio

La funzione di bloccaggio è usata per impedire l'azionamento accidentale di funzioni dell'unità di controllo. Toccare il sensore “+” fino a che sullo schermo non appare il simbolo del lucchetto per attivare il bloccaggio. Toccare il sensore “+” per disattivare il bloccaggio.

Quando il forno è in funzione, se gli interruttori di controllo e i pulsanti tatti- li non vengono premuti o toccati per 6 ore, il forno si spegne.

PIATTI	TURBO INFERIORE-SUPERIORE VENTOLA INFERIORE-SUPERIORE GRIGLIA
	Pos. termostato (°C)	Pos. sostegni	Periodo di cottura (min)	Pos. termostato (°C)	Pos. sostegni	Periodo di cottura (min)	Pos. termostato (°C)	Pos. sostegni	Periodo di cottura (min)	Pos. termostato (min)	Pos. sostegni	Periodo di cottura (min)
Dolce a strati	170-190 1-2	3 35-45 17	0-190 1-2 35-45	170-190 1-2 25-35
Torta 150-170	1-2-3 30-40 17	0-190 1-2	30-40 150-170	1-2-3 25-35
Biscotti 150-1	170 1-2-3 25-35	170-190 1-2	30-40 150-170	1-2-3 25-35
Polpette alla griglia										200 4 10-15
Alimenti umidi	175-200 2 4	0-50 175-200	2 40-50 175-200 2		40-50
Pollo				200	1-2	45-60	200	1-2	45-60	200	*	50-60
Braciole										200 3-4	15-25
Bistecca										200 4 15-25
Torta a due livelli	160-180	1-4 30-40
Dolce a due livelli	170-190	1-4 35-45

* Cucinare con spiedo per pollo arrosto...

Accessori

Il prodotto è dotato di accessori. È anche possibile usare accessori acquistati da altre fonti, ma devono essere resistenti al calore e alle fiamme. È anche possibile usare piatti di vetro, stampi per torte e vassoi da forni adeguati per l'uso in forno.. Seguire le istruzioni del produttore quando si usano altri accessori. Nel caso di uso di piatti di piccole dimensioni, collocare il piatto nella griglia, così che si troverà completamente sulla parte centrale della griglia. Se gli alimenti da cuocere non coprono completamente il vassoio del forno, se gli alimenti sono presi dal congelatore o il vassoio è usato per la raccolta dei liquidi degli alimenti che scorrono durante la grigliatura, le modifiche della forma possono essere osservate nel vassoio. Ciò è dovuto alle alte temperatura che si verificano durante la cottura. Il vassoio ritorna alla sua vecchia forma quando si raffredda dopo la cottura. Si tratta di un normale evento fisico che si verifica durante il trasferimento del calore. Non collocare vassoi e piatti in vetro caldi in ambienti freddi subito dopo averli tolti dal forno per evitare di romperli. Non collocare su superfici fredde e umide. Collocare su un panno da cucina asciutto e attendere che si asciughi. Quando si usa la griglia del forno; raccomandiamo (quando appropriato) di usare la griglia fornita con il prodotto. Quando si usa la griglia; collocare un vassoio su una delle mensole per consentire la raccolta dell'olio. È possibile aggiungere acqua al vassoio per la pulizia. Come spiegato nei paragrafi corrispondenti, non tentare in alcun caso di usare la piastra a gas della griglia senza il coperchio di protezione. Se il proprio forno a gas dispone di una piastra a gas con griglia, ma il co- perchio per il calore è assente, o se è danneggiata e non può essere usata, ric- chiedere una parte di ricambio dal centro di assistenza più vicino.

Cavità forno 5. Sostegni 4. Sostegni 3. Sostegni 2. Sostegni 1. Sostegni

Accessori forno

Gli accessori per il proprio forno potrebbero essere differenti a seconda del modello.

Griglia

La griglia è usata per cuocere o per col- locare stoviglie.

AVVISO- Collocare correttamente la griglia in uno dei supporti nella cavità del forno e spingerla verso dietro.

Il vassoio è usato per cuocere dolci

come sformati, ecc. Per collocare cor- rettamente il vassoio nella cavità, posi- zionarlo su uno dei sostegni e spingerla verso dietro.

Il vassoio profondo è usato per cuocere stufati. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerla verso dietro.

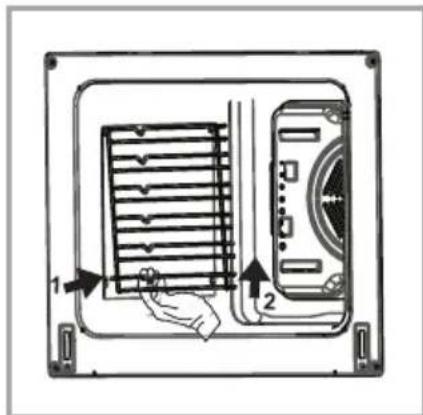

Rimozione dei supporti della griglia

Estrarre la griglia come indicato. Dopo averla rilasciata dai fermi, sollevarla.

PULIZIA E MANUTENZIONE DEL FORNO

PULIZIA

Prima di iniziare a pulire il forno, assicurarsi che i pulsanti di controllo siano disattivati e l'apparecchiatura sia fredda. Scollegare l'apparecchiatura.

Non usare materiali pulenti contenenti particelle che potrebbero graffiare le parti verniciate e smaltate del forno. Usare detergenti a crema o liquidi che non contengono particelle. Non usare creme caustiche, polveri abrasive, lana di ferro o strumenti rigidi perché potrebbero danneggiare le superfici. Nel caso in cui del liquido in eccesso venga versato sul forno e si incendi, potrebbe danneggiare lo smalto. Pulire immediatamente i liquidi versati. Non usare pulitori a vapore per la pulizia del forno.

Pulizia l'interno del forno

Assicurarsi di staccare il forno prima di iniziare la pulizia. I migliori risultati si ottengono pulendo l'interno del forno mentre è ancora tiepido. Spazzolare il forno con un panno morbido e bagna-to con acqua saponata dopo ogni uso. Quindi spazzolare nuovamente, questa volta con un panno bagnato, e quindi asciugare. Una pulizia completa usando detergenti in polvere e a secco. Per i prodotti con telai smaltati catalitici, le pareti posteriori e laterali del telaio inferno non richiedono pulizia. A ogni modo; a seconda dell'uso, si raccoman-

da di sostituirli dopo un certo periodo di tempo.

MANUTENZIONE

Sostituzione della lampadina del forno

La sostituzione della lampadina del forno deve essere eseguita dal un tecnico autorizzato. La classificazione della lampadina deve essere di 230V, 25 watt, modello E14, T300, prima di modificare la lampadina il forno deve essere staccato e deve essere freddo.

Il design della lampadina è specifico per l'uso con apparecchiatura domestiche per la cucina e non è adatto all'illuminazione della casa.

ASSISTENZA E TRASPORTO

REQUISITI PRIMA DI CONTATTARE L'ASSISTENZA

Se il forno non funziona:

Il forno potrebbe essere disattivato, o disconnesso. Per i modelli dotati di timer, l'ora potrebbe non essere regolata.

Se il forno non riscalda:

Il calore potrebbe non essere regolato con l'interruttore di controllo del riscal- datore.

Se la lampadina interna non si accende:

Verificare l'alimentazione elettrica. Bisogna controllare se le lampadine sono difettose. Se sono difettose, sostituirle seguendo la guida.

Cucina (se la parte inferiore-superiore non cuoce in modo uniforme):

Controllare la posizione della mensola, il periodo di cottura e i valori di riscaldamento secondo il manuale.

Con l'eccezione di ciò, in caso di problemi con il prodotto, contattare il "servizio di assistenza autorizzato".

INFORMAZIONI RELATIVE AL TRASPORTO

Se è necessario il trasporto:

Conservare l'imballatura originale del prodotto e usare la confezione originale per il trasporto. Seguire i contrassegni di trasporto sul contenitore. Collocare con del nastro il fornello sulle parti superiori, il coperchio e le testate ai pannelli da cucina.

Collocare un foglio di carta tra il coperchio superiore e il pannello da cucina, coprire il coperchio superiore, quindi collocare del nastro sulle superfici laterali del forno.

Collocare del cartone o carte con del nastro sul coperchio anteriore del vetro interno del forno adattandolo ai vassoi, affinché la griglia e ai vassoi nel forno non danneggino il coperchio del forno durante il trasporto. Inoltre collocare con del nastro i coperchi del forno alle pareti laterali.

Se non si possiede il contenitore originale.

Prendere misure adeguate per assicurare le superfici esterne (vetro e superfici verniciate) e del forno per proteggerli da possibili urti.

Service & Support

Visit Our Website
