MANUALE UTENTE 2-Cook Pro CADAC

Fornite abbondante ventilazione. Questo dispositivo a gas consuma aria (ossigeno). Non usatelo in uno spazio non ventilato, per non mettere in pericolo la vostra vita. Qualora nell'ambiente vengano introdotti altri dispositivi a gas e/o occupanti che facciano uso di gas, deve essere fornita ulteriore ventilazione.

IMPORTANTE

Leggete attentamente queste istruzioni, allo scopo di familiarizzare col dispositivo prima di applicarlo a una bombola a gas. Conservate queste istruzioni come riferimento per il futuro.

1. Informazioni generali

• Questo è un dispositivo economico a gas progettato per un'esperienza di cottura ottimale usando GPL ecologico.
  • Il dispositivo è conforme agli standard BS EN 484:2019 e SANS 1539:2017.
• Notate che le figure nel manuale utenti sono mostrate a solo scopo illustrativo e possono non essere esattamente corrispondenti al vostro dispositivo.
• Leggete tutte le istruzioni e le avvertenze sul dispositivo, prima dell'uso.
• È importante che tutti i collegamenti del gas siano stati connessi correttamente, onde impedire perdite di gas.
• Non usate un dispositivo con perdite, danneggiato o malfunzionante.
• Questo dispositivo richiede un tubo e un erogatore, per funzionare.
• Assicuratevi che il dispositivo sia utilizzato in una zona ben ventilata.
• Maneggiate il dispositivo con attenzione; non fatelo cadere.
• Quando usate una pentola, la misura minima consigliata è di 180 mm, e la massima di 250 mm.
• La bombola del gas deve essere utilizzata solo in posizione eretta.
• Prima di usare il dispositivo, leggete le istruzioni.
• Utilizzatelo solo all'aperto!

2. Informazioni di sicurezza

Queste istruzioni sono finalizzate alla vostra sicurezza e vi aiutano a evitare il rischio di infortuni e/o danni. Tutte le garanzie perderanno validità, se non seguirete queste istruzioni.

• Il tubo e la guarnizione dell'erogatore devono essere controllati per verificarne l'usura o la presenza di danni, prima di ogni utilizzo e prima di collegarlo alla bombola del gas.
• In caso di ritorno di fiamma (laddove la fiamma brucia all'indietro, arroventando il beccuccio), spegnete immediatamente l'alimentazione del gas chiudendo in primo luogo la valvola di controllo sulla bombola del gas e quindi la valvola del dispositivo. Una volta che la fiamma si è estinta, rimuovete l'erogatore e controllate le condizioni della sua guarnizione e, se avete dei dubbi, sostituitela. Riaccendete il dispositivo. Qualora il ritorno di fiamma dovesse persistere, restituite il prodotto al vostro agente CADAC autorizzato addetto alle riparazioni.

- Assicuratevi che il dispositivo sia usato a distanza da materiali infiammabili. Distanze minime di sicurezza: sopra il dispositivo - 1,2 m; dietro e ai lati - 0.6m.

- Non usate un dispositivo con perdite, danneggiato o in condizioni di funzionamento non appropriate.

- Assicuratevi che la bombola del gas sia installata o cambiata in un luogo ben ventilato - preferibilmente all'aperto, lontano da qualsiasi fonte di accensione, come fiamme libere, e lontano da altre persone.

- Tenete la bombola del gas a distanza da fonti di calore e da fiamme. Non mettetela su cucine o altre superfici roventi.

- Assicuratevi che il prodotto assemblato sia stabile e non oscilli.

- Non lasciate mai il dispositivo non sorvegliato, quando è acceso.

- Qualora ci sia una perdita sul vostro dispositivo (puzza di gas), spegnete l'alimentazione del gas, prima sulla bombola, quindi sul vostro dispositivo, girando interamente i rispettivi pomelli in senso orario. Portateli immediatamente all'esterno, in un luogo ben ventilato e senza fiamme in cui la perdita possa essere individuata e fermata.

- Questo dispositivo consuma ossigeno e necessita di ventilazione per un rendimento ottimale e per la sicurezza di coloro che sono nelle immediate vicinanze.

- La ventilazione della stanza è importante per un rendimento efficiente del dispositivo e per la sicurezza degli occupanti della stanza stessa.

- La stanza in cui questo dispositivo viene utilizzato dovrebbe avere una finestra o una porta che possano essere aperte, anche solo in parte, durante l'uso. In caso non vi siano porte o finestre disponibili per la ventilazione della stanza, per la vostra sicurezza deve essere installato un ulteriore dispositivo di ventilazione.

- Se desiderate controllare la presenza di perdite sul vostro dispositivo, fatelo all'aperto. Non tentate di individuare perdite ricorrendo a una fiamma, ma usate dell'acqua saponata. Il modo corretto consiste nello spalmare i giunti con dell'acqua saponata. Se si formano delle bolle, c'è una perdita di gas. Spegnete immediatamente l'alimentazione del gas, chiudendo prima la valvola di controllo sulla bombola del gas, quindi quella del dispositivo; verificate che tutti i collegamenti siano appropriatamente installati. Tornate a fare una verifica con acqua saponata. Se c'è ancora una perdita di gas, restituite il prodotto al vostro fornitore CADAC per un controllo / una riparazione.

- Non apportate modifiche al dispositivo. Non usatelo per nessuno scopo per cui non sia stato progettato.

- Durante l'uso, delle parti del dispositivo diventeranno roventi (in particolare il fornello). Evitate di toccare le parti roventi con le mani nude. Si raccomanda l'utilizzo di guanti.

- Tenete i bambini piccoli sempre lontani dal dispositivo.

• Non aggrovigliate né pizzicate il tubo.

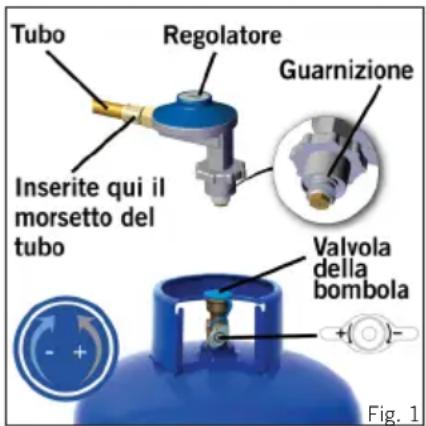

Tubo Regolatore Guarnizione Inserite qui il morsetto del tubo Valvola della bombola Fig. 1

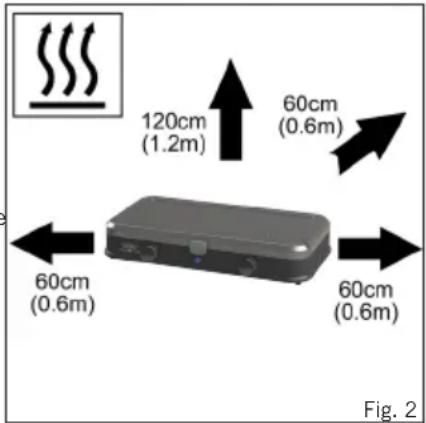

120cm (1.2m) 60cm (0.6m) 60cm (0.6m) 60cm (0.6m) Fig. 2

• Non muovete il dispositivo durante l'uso.
• Non usate il dispositivo senza i supporti per le pentole in posizione e appropriatamente collocati.
- Spegnete l'alimentazione del gas della bombola di gas, dopo l'uso.
• Non apportate modifiche al dispositivo; qualunque modifica può essere pericolosa.

Paese di utilizzo	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK & SI		PL	BE, CY, DK, EE, FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS, LU, MT, & ZA	AT, CH, DE & SK
Categorie di dispositivo I	3+(28-30/37)		I_3B/P (37)	I_3B/P (30)	I_3B/P (50)
Gas consentiti Butano-30 Propano-31 Miscele di butano-30/propano-31
pressione di funzionamento 28-30mBar 37mBar 37mBar				28-30mBar(Sudafrica - GPL @ 2,8 kPa)	50mBar
Numero ugello 0.71 0.71 0.71 062
Uso nominale	Butano - 145.5g/h per bruciatore		Butano - 160g/h per bruciatore	Butano - 145.5g/h per bruciatore	Butano - 145.5g/h per bruciatore
Portata termica nominale lorda	2kW per bruciatore(2kW x 2 = 4kW in totale)		2.2kW per bruciatore(2.2kW x 2 = 4.4kW in totale)	2kW per bruciatore(2kW x 2 = 4kW in totale)	2kW per bruciatore(2kW x 2 = 4kW in totale)

3. Istruzioni per l'assemblaggio

N.B.: Assicuratevi che tutto l'imballo e la plastica di protezione siano rimossi dal dispositivo prima dell'uso.

Questo dispositivo può essere usato solo con un tubo e un erogatore omologati (tubo ed erogatore forniti insieme a questa unità, in Sudafrica).

Collegate l'erogatore a una bombola CADAC di GPL da 3 kg, 5 kg o 7 kg, prima dell'uso.

Se volete usare il dispositivo con una bombola da 9 kg, assicuratevi di aver acquistato il tubo e l'erogatore giusti, adatti a una bombola da 9 kg.

La lunghezza del tubo dovrebbe non essere inferiore a 0.8m né superiore a 1,2m. Sostituite il tubo quando è danneggiato o mostra segni di fragilità o spaccature.

Non aggrovigliate né pizzicate il tubo. Assicuratevi che passi lontano dal corpo del fornello, in modo da impedire deterioramenti / danneggiamenti al tubo provocati dal calore.

Assicuratevi che le valvole del dispositivo siano nella posizione di “off” girando interamente in senso orario i pomelli fino alla posizione di stop.

Aprite la valvola del gas sulla bombola e verificate se ci siano delle perdite.

Controllate tutti i collegamenti del gas per verificare se vi siano segni di perdite di gas.

Il vostro dispositivo adesso è pronto per l'uso.

Categorie di dispositivo I 3B/P (30), I 3+ (28-30/37) e I 3B/P (37): (DK, FI, NO, NL, SE, AT, DE, BE, ES, FR, IE, IT, PT, GB, CH)

Spingete un tubo omologato sulla terminazione della valvola finché non è appropriatamente collocato. All'altra estremità, attaccate un erogatore adeguato a bassa pressione.

I3B/P(30): regolatore delle configurazioni butano / propano da 30 mbar; I3B/P(37): regolatore delle configurazioni butano / propano da 37 mbar.

Assicuratevi nuovamente che il tubo sia propriamente collocato. Il tipo di tubo utilizzato rispetterà gli standard EN rilevanti e i requisiti locali. In Sudafrica, l'erogatore utilizzato deve essere conforme agli standard SANS 1237.

I 3B/P (50) Categoria di dispositivo: (AT, DE)

Avvitate un tubo con i giusti accessori filettati a ogni estremità sulla filatura sinistrorsa BSP da 1/4" della valvola. Attaccate un erogatore a bassa pressione da 50 mbar all'estremità del tubo. Il gruppo del tubo utilizzato deve essere conforme agli standard DIN 4815 parte 2 o equivalenti.

13B/P(50): regolatore delle configurazioni butano / propano da 50mbar.

Codice del prodotto: 202P1-20

IT

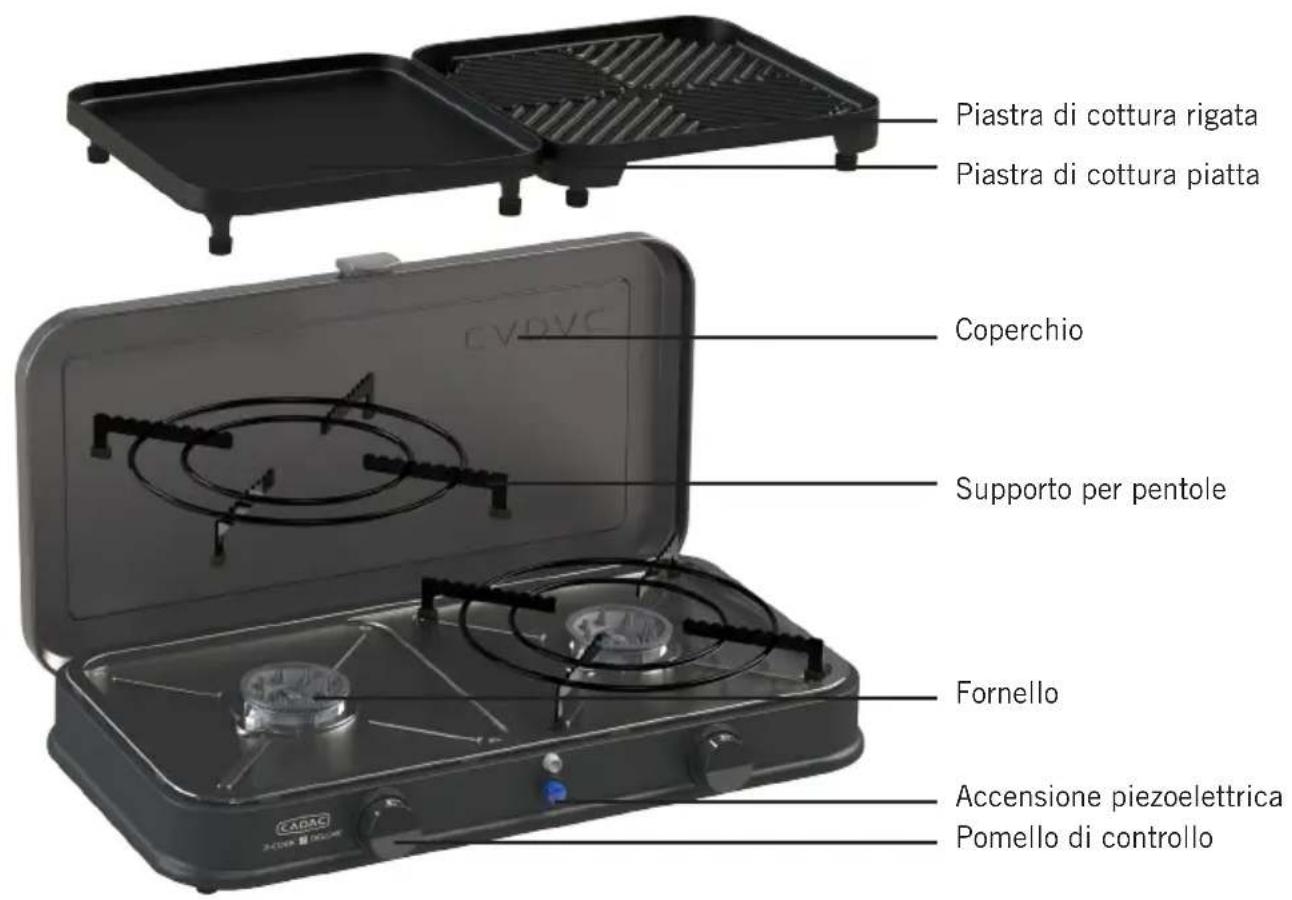

Piastra di cottura rigata Piastra di cottura piatta Coperchio Supporto per pentole Fornello Accensione piezoelettrica Pomello di controllo

Codice del prodotto: 202P0-10

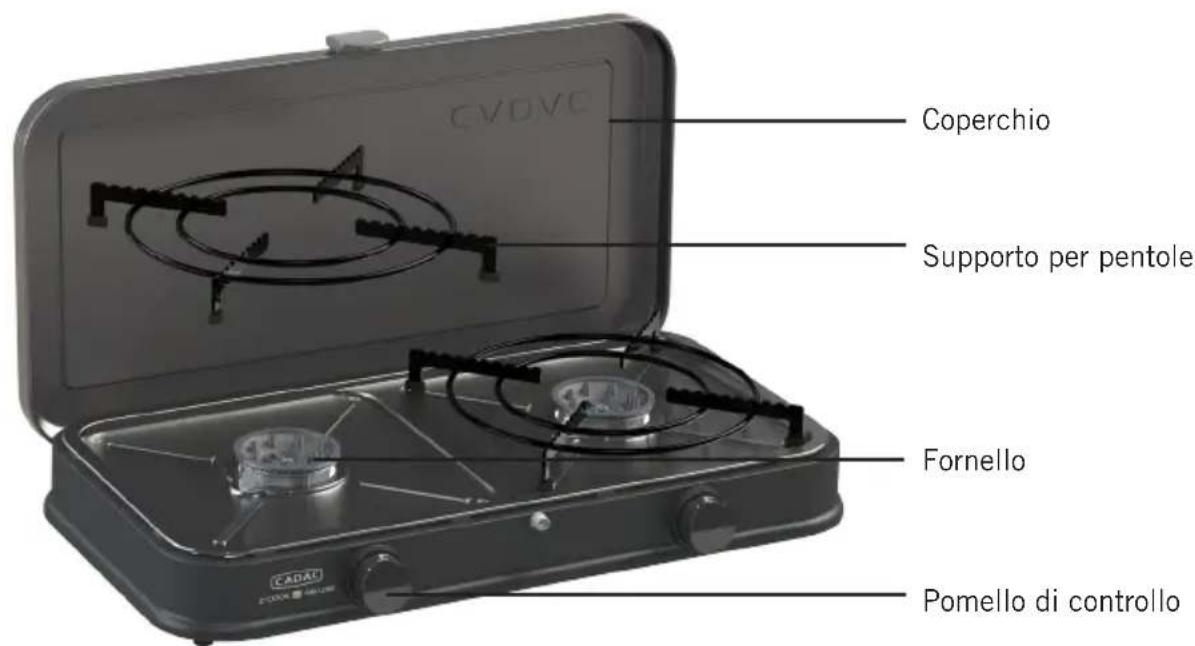

CVDVC Coperchio Supporto per pentole Fornello Pomello di controllo

4. Installazione e sostituzione della bombola del gas

• Prima di collegare il dispositivo a una bombola del gas, assicuratevi che la guarnizione in gomma dell'erogatore sia in posizione e in buone condizioni.
• Eseguite questa verifica ogni volta che installate il dispositivo su una bombola del gas.
• Rimuovete qualunque traccia di polvere dall'apertura della bombola, onde impedire la possibile ostruzione dell'ugello.
• Assicuratevi che le valvole del dispositivo siano in posizione di “off” girando interamente in senso orario i pomelli fino alla posizione di stop.
• Assicuratevi che la bombola del gas sia installata o cambiata in un luogo ben ventilato - preferibilmente all'aperto, lontano da qualsiasi fonte di accensione, come fiamme libere, e lontano da altre persone.
• Assicuratevi che la bombola del gas sia sempre tenuta in posizione verticale. Collegatela alla bombola avvitandola stretta a mano finché non sia saldamente inserita.
• Assicuratevi che sia stata predisposta una guarnizione di chiusura del gas completa (controllate se c'è puzza di gas intorno al giunto di collegamento). Qualora vi sia una perdita sul vostro dispositivo (puzza di gas), portatelo immediatamente fuori in un luogo ben ventilato e senza fiamme, in cui la perdita stessa possa essere individuata e fermata. Verificate la presenza di perdite sul vostro dispositivo all'aperto, usando solo acqua calda e saponata, che si applica ai giunti e ai collegamenti del dispositivo. Il formarsi di bolle indicherà la perdita di gas. Non controllate la presenza di perdite con una fiamma libera.
• Se non riuscite a porre rimedio alla perdita di gas, non usate il dispositivo e contattate il vostro fornitore locale CADAC per ricevere assistenza.
  • Le valvole delle bombole del gas CADAC devono essere riparate solo da un centro-servizi autorizzato o da un fornitore CADAC.
• Quando cambiate una bombola del gas, per prima cosa chiudete i pomelli di controllo del dispositivo e quindi la valvola della bombola, assicurandovi che la fiamma si sia estinta, e svitate l'erogatore. Reinstallate l'erogatore su una bombola piena adottando le stesse precauzioni indicate sopra.

5. Funzionamento del dispositivo

Il dispositivo è concepito per essere utilizzato con recipienti da cottura di non meno di 180 mm di diametro e di non più di 250 mm di diametro.

Dopo l'accensione, non spostate la bombola del gas e il dispositivo, poiché il gas liquefatto potrebbe penetrare nel dispositivo dalla bombola del gas, facendola divampare (grandi fiamme gialle).

Attivate sempre il dispositivo su una superficie piana e stabile, con la bombola del gas in posizione verticale.

Accendere il dispositivo con l'accensione piezoelettrica:

• Girate il pomello di controllo in senso orario fino alla posizione di 'OFF'.
• Mettete l'alimentazione del gas della bombola su 'ON'.
• Spingete in giù il pomello di controllo e continuate a premere girando in senso antiorario fino alla posizione di Accensione ('Ignition'). Così il fornello dovrebbe accendersi. Ripetete questa operazione diverse volte, finché il fornello si accende. Altrimenti, aspettate almeno 3 minuti e ripetete questa procedura.

- Quando il fornello è acceso, tenete il pomello di controllo premuto per alcuni secondi, quindi rilasciatelo.

- Qualora il fornello non resti acceso, ripetete i passaggi 3 e 4. Regolate il calore girando il pomello sulla posizione di Basso / Alto ('High / Low').

- Per spegnere il dispositivo, girate la valvola della bombola sulla posizione 'OFF', quindi girate il pomello di controllo sul dispositivo in senso orario fino alla posizione di 'OFF'.

- Chiudete sempre la valvola della bombola, dopo l'uso. Ciò prolungherà la durata dell'erogatore e impedirà qualsiasi perdita di gas, in caso il dispositivo non sia in uso.

Attenzione: Qualora il fornello non si accenda entro 10 secondi, girate il pomello di controllo (in senso orario) fino alla posizione di “off”. Aspettate tre minuti, prima di tentare di riaccendere seguendo la sequenza di accensione.

Accendere il dispositivo con un fiammifero:

- Per accendere il dispositivo, accendete un fiammifero o un accendino da barbecue, girate la valvola nella posizione di accensione dopo averla collegata alla bombola e aver aperto la valvola di quest'ultima, girando il pomello di controllo in senso antiorario. Accendete i fornelli del dispositivo.

- Usate il pomello di controllo per regolare l'intensità della fiamma sul livello desiderato girando il pomello in senso orario per ridurre la fiamma e in senso antiorario per aumentarla.

- Accendete sempre il fiammifero o l'accendino prima di aprire la valvola del gas sul dispositivo.

6. Manutenzione generale

Questo dispositivo non richiede una manutenzione programmata.

• È pericoloso utilizzare un dispositivo con una guarnizione o un tubo che presentino delle spaccature o siano in cattive condizioni. Controllate regolarmente le guarnizioni e il tubo e sostituiteli, se non sono in buono stato, prima di usare il dispositivo.
• Se il dispositivo è stato in uso, sarà rovente. Lasciatelo raffreddare a sufficienza, prima di tentare qualsiasi operazione di manutenzione.
• I fornelli sono dotati di beccucci per regolare il corretto quantitativo di gas.
• Qualora l'ugello del beccuccio dovesse bloccarsi, potrebbe aversi una fiamma ridotta o del tutto assente.
• Non tentate di pulire il beccuccio con uno spillo o altro mezzo simile, poiché ciò potrebbe danneggiare l'orifizio, il che potrebbe rendere pericoloso il dispositivo.

Sostituire un beccuccio bloccato:

• Assicuratevi che la valvola della bombola sia chiusa, quindi scollegate il dispositivo dalla bombola del gas.
- Rimuovete il supporto per le pentole / le superfici di cottura dal corpo del dispositivo.
- Capovolgendo il dispositivo, svitate le viti che assicurano il supporto del fornello al corpo principale.
- Adesso, dall'alto, potete rimuovere in sicurezza i fornelli dal dispositivo.
- Svitate il beccuccio bloccato dalla valvola con una chiave adeguata e sostituitelo con un nuovo beccuccio.
- Non stringete troppo, poiché ciò potrebbe danneggiare il beccuccio. Per riassemblare, seguite al contrario la suddetta procedura.
• Non usate tenaglie sul beccuccio, poiché ciò potrebbe danneggiarlo, rendendolo inutilizzabile o impossibile da rimuovere.

7. Risoluzione dei problemi

• Una fiamma normale è azzurra e può avere la sommità gialla. Se la fiamma è completamente gialla, può darsi che il beccuccio non sia installato saldamente. Tornate a stringerlo per ottenere una chiusura stretta del gas. Anche una bombola del gas troppo piena può provocare delle grandi fiamme gialle. La bombola dovrebbe essere riportata a un punto di rifornimento e controllata in base al peso.
• Controllate che l'ingresso del condotto del fornello sia sgombro e libero da ostruzioni.
• Qualora la potenza della fiamma si riduca o il gas non si accenda, verificate che la bombola del gas contenga ancora gas (scuotetela per sentire il rumore prodotto dal gas liquefatto). Se c'è ancora del gas, il beccuccio potrebbe essersi bloccato o parzialmente bloccato.
• Se sospettate che il beccuccio sia bloccato, seguite le istruzioni precedenti.
• Controllate se vi siano ragnatele o nidi di insetti nel tubo del gas o nella presa d'aria principale.

8. Pulizia

• Vi raccomandiamo di pulire il vostro dispositivo dopo ogni uso. Ciò prolungherà la sua durata in vita.
• Il supporto per pentole si rimuove sollevandolo dal piano-cottura, e può essere lavato in una soluzione detergente.
• Per pulire il corpo del dispositivo, strofinatelo semplicemente con un panno umido usando un po' di detergente, se necessario.
• NON IMMERGETELO IN ACQUA, poiché ciò permetterà all'acqua di entrare nel tubo del fornello, causando il malfunzionamento del dispositivo.
• Non usate detergenti abrasivi o spugne abrasive, poiché ciò provocherà danni permanenti alla superficie.
• Onde evitare una mancata accensione, tenete puliti i fornelli.
• Usate una spazzola per pulire i fornelli.
• Per ripulire il tubo di Venturi, in caso vi siano delle ostruzioni al suo interno, si può utilizzare uno spazzolino.

9. Conservazione

• Maneggiate il dispositivo con cura. Non fatelo cadere.
• Dopo l'uso, aspettate fino a che il dispositivo non si è raffreddato, scollegatelo dalla bombola del gas e riponetelo in un luogo fresco e asciutto. Conservate la vostra bombola in un luogo ben ventilato.
• È utile collocare il dispositivo in una borsa di plastica, quando non è in uso, poiché ciò impedirà l'ingresso di sporco e insetti, che possono ostacolare il flusso di gas.
• Attenzione: Una bombola di GPL non collegata per l'uso non dovrebbe essere tenuta in prossimità di questo o di qualunque altro dispositivo.
• Le bombole di GPL dovrebbero preferibilmente essere conservate all'aperto, se non sono in uso.

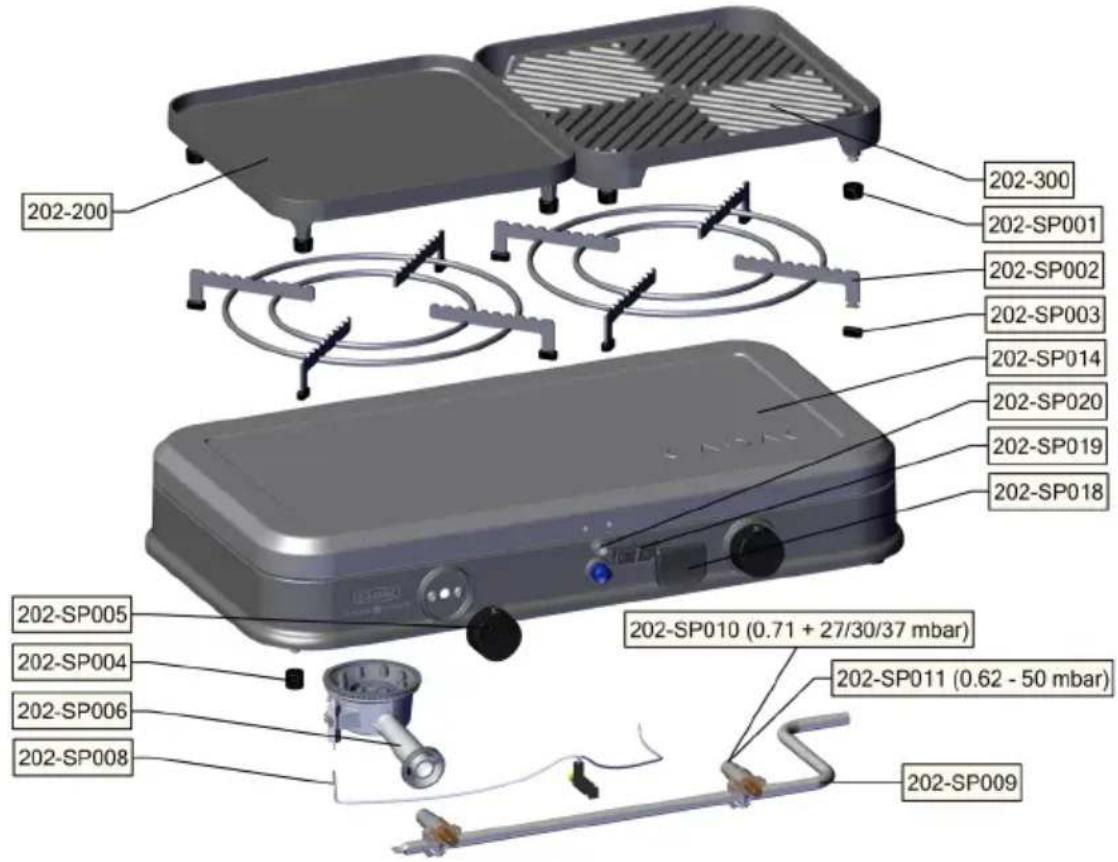

10. Pezzi di ricambio

- Usate sempre dei pezzi di ricambio originali CADAC, poiché sono stati progettati per dare un ottimo rendimento.

202-200 202-300 202-SP001 202-SP002 202-SP003 202-SP014 202-SP020 202-SP019 202-SP018 202-SP005 202-SP010 (0.71 + 27/30/37 mbar) 202-SP004 202-SP006 202-SP008 202-SP011 (0.62 - 50 mbar) 202-SP009

11. Restituzione del dispositivo per riparazioni o assistenza

• Non apportate modifiche al dispositivo. Ciò potrebbe renderlo non sicuro.
• Qualsiasi modifica priverà di ogni validità la garanzia CADAC.
• Se non riuscite a rimediare a qualsiasi difetto seguendo queste istruzioni, contattate il vostro distributore locale CADAC per un controllo / una riparazione.

12. Garanzia

CADAC (Pty) Ltd garantisce qui all'ACQUIRENTE ORIGINALE di questo dispositivo a gas CADAC che sarà privo di difetti materiali e di manodopera a partire dalla data di acquisto, nei termini specificati di seguito:

Valvole:

2

anni

Parti in plastica: Nessuna garanzia

Parti smaltate: 2 anni

Fornelli:

1

anno

La garanzia si applicherà solo se l'unità è assemblata e fatta funzionare in conformità alle istruzioni stampate.

CADAC può richiede una ragionevole prova della vostra data di acquisto. DOVRESTE PERCIÒ CONSERVARE IL VOSTRO SCONTRINO O LA VOSTRA FATTURA.

Questa Garanzia limitata varrà solo per la riparazione o la sostituzione di parti che risultino difettose in normali condizioni di uso e servizio, e che, esaminate, rivelino, con piena convinzione di CADAC, di essere difettose. Prima di restituire qualsiasi parte, contattate il rappresentante del servizio-clienti nella vostra regione usando le informazioni di contatto fornite con il manuale. Qualora CADAC confermi la presenza del difetto e approvi la richiesta, CADAC deciderà di sostituire tali parti senza addebitarvi le spese. CADAC restituirà le parti all'acquirente, con le spese di trasporto o di affrancatura prepagate.

Questa Garanzia limitata non copre alcun guasto o difficoltà di funzionamento dovuti a incidente, uso improprio o errato, alterazione, applicazione impropria, vandalismo, installazione o manutenzione ovvero servizio scorretti, o mancata effettuazione della manutenzione normale e di routine, compresi, solo a titolo di esempio, danni provocati da insetti all'interno dei tubi del fornello, come illustrato in questo manuale-utente.

I deterioramenti o danneggiamenti dovuti a dure condizioni climatiche, come in caso di grandine, uragani, terremoti o tornado, nonché lo scolorimento causato dall'esposizione a sostanze chimiche, sia a contatto diretto, sia presenti nell'atmosfera, non sono coperti da questa Garanzia limitata.

Non vi sono altre garanzie espresse, tranne quelle qui esposte, e qualunque garanzia implicita applicabile di commerciabilità e idoneità ha una durata limitata al periodo di copertura di questa espressa Garanzia limitata scritta. Alcune regioni non consentono limitazioni alla durata di una garanzia implicita, nel qual caso tale limitazione non può esservi applicata.

CADAC non è responsabile di alcun danno speciale, indiretto o consequenziale. Alcune regioni non consentono l'esclusione o la limitazione di danni incidentali o consequenziali, nel qual caso tale limitazione non può esservi applicata.

CADAC non autorizza alcuna persona o società a contrarre per essa alcun obbligo o responsabilità in relazione alla vendita, all'installazione, all'uso, alla rimozione, alla restituzione o alla sostituzione della sua attrezzatura; e nessuna dichiarazione di tal genere è vincolante per CADAC.

Questa Garanzia si applica solo a prodotti venduti al dettaglio.

Per poter beneficiare del vostro prodotto CADAC per lungo tempo, fate riferimento alla sezione del manuale-utente inerente alla pulizia e alla manutenzione, con particolare cura per l'acciaio inossidabile.
