MANUALE UTENTE Meridian Built-in CADAC

Fornire molta ventilazione. Questo apparecchio consuma aria (ossigeno). Non utilizzare questo apparecchio in un'area non ventilata in modo da evitare di mettere in pericolo la vostra vita. Se nell'area vi è la presenza contemporanea di più apparecchi a gas e/o persone che utilizzano gas, è necessario fornire della ventilazione aggiuntiva.

IT

IMPORTANTE

Leggere attentamente le presenti istruzioni d'uso per familiarizzare con l'apparecchio prima di collegarlo al contenitore del gas. Conservare queste istruzioni per futuro riferimento.

1. Generalità

• Questo apparecchio è conforme alle norme BS EN 498: 2012 e SANS 1539: 2017.
• Questo apparecchio deve essere utilizzato esclusivamente con un tubo e un regolatore omologati (tubo e regolatore forniti soltanto in Sudafrica)
• La bombola del gas deve essere utilizzata esclusivamente in posizione verticale.
• Utilizzare esclusivamente con una bombola del gas che non supera i 500mm di altezza.
• Gli apparecchi a gas hanno bisogno di ventilazione per prestazioni efficienti e per assicurare la sicurezza degli utilizzatori e delle persone che si trovano in stretta prossimità.
• Avvertenza: I componenti accessibili possono essere molto caldi. Tenere lontani i bambini.
• Dopo l'uso, spegnere l'alimentazione del gas alla bombola e quindi alle manopole di controllo.
• Utilizzare esclusivamente all'esterno!

Paese di utilizzo	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK & SI	PL	BE, CY, DK, EE, FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS, LU, MT, & ZA
Categorie apparecchio I	3B/P (30)	I_3+(28-30/37)	I_3B/P (37)
Gas ammessi e pressione di funzionamento	Butano @ 28-30 mbarPropano @ 28-30 mbarMiscele di butano/propano @ 28-30 mbar(Sudafrica 2,8 kPa)	Butano @ 28-30 mbarPropano @ 37 mbar	Butano @ 37 mbarPropano @ 37 mbarMiscele di butano/propano @ 37 mbar
Unità principale barbecue a 3 bruciatori
Numero getti 0.92
Utilizzo nominale	Butano - 233 g/h per bruciatore	Butano - 233 g/h per bruciatore	Butano - 276 g/h per bruciatore
Ingresso calore nom. lordo	3,2 kW per bruciatore(3,2 kW x 3 = 9,6 kW in totale)	3,2 kW per bruciatore(3,2 kW x 3 = 9,6 kW in totale)	3,8 kW per bruciatore(3,8 kW x 3 = 11.4 kW in totale)
Unità principale barbecue a 4 bruciatori
Numero getti 0.92
Utilizzo nominale	Butano - 226 g/h per bruciatore	Butano - 226 g/h per bruciatore	Butano - 276 g/h per bruciatore
Ingresso calore nom. lordo	3,1kW per bruciatore(3,1kW x 4 = 12.4kW in totale)	3,1kW per bruciatore(3,1kW x 4 = 12.4kW in totale)	3,8 kW per bruciatore(3,8 kW x 4 = 15.2kW in totale)
Fonti di alimentazione del gas	Un tubo e un regolatore omologati collegati a un contenitore del gas ricaricabile che non superi i 9kg e sia conforme alle norme locali in vigore.

Per categoria gas I3B/P(30) & I3+(28-30/37)
Meridian 3 Built-in, 982231, alimentazione totale di calore: 9.6kW/Butano 699g/h
Meridian 4 Built-in, 982241, alimentazione totale di calore: 12.4kW/Butano 902g/h
Per categoria gas I3B/P(37)
Meridian 3 Built-in, 982231, alimentazione totale di calore: 11.4kW/Butano 830g/h
Meridian 4 Built-in, 982241, alimentazione totale di calore: 15.2kW/Butano 1106g/h

2. Norme di sicurezza

• Prima di ogni utilizzo e prima di collegarlo alla bombola del gas, verificare che il tubo e la guarnizione sul regolatore non siano usurati o danneggiati.
• Assicurarsi che l'apparecchio venga utilizzato lontano da materiali infiammabili. Le distanze minime di sicurezza sono 1,2m sopra l'apparecchio e 600mm dietro e sui lati dell'apparecchio.
• Non utilizzare l'apparecchio se danneggiato, presenta perdite o non funziona correttamente.
• Tenere le bombole del gas lontane da calore o fiamme. Non posizionare su un fornello o qualsiasi altra superficie calda.
• Assicurarsi che l'unità assemblata sia stabile e non dondoli.
• Non coprire o modificare le aperture di alimentazione dell'aria primaria nei bruciatori, poiché questo influenzerà le prestazioni del prodotto e potrà avere come conseguenza una fiamma instabile.
• In caso di ritorno di fiamma (caso in cui la fiamma torna indietro e infiamma l'ugello), spegnere immediatamente l'alimentazione del gas chiudendo la valvola di controllo sulla bombola del gas e poi la valvola dell'apparecchio. Dopo aver spento la fiamma, rimuovere il regolatore e verificare lo stato della sua guarnizione. In caso di dubbio, sostituire la guarnizione. Riaccendere l'apparecchio come descritto nella Sezione 3 qui di seguito. Se la fiamma dovesse presentare un ritorno in modo sistematico, restituire il prodotto al proprio agente di riparazione CADAC autorizzato.

- Qualora l'apparecchio presenti una perdita (odore di gas), chiudere immediatamente la manopola di controllo presente sulla bombola del gas. Se si intende verificare la presenza di perdite sull'apparecchio, effettuare questa operazione all'aria aperta. Non cercare di individuare perdite utilizzando una fiamma; utilizzare acqua saponata.

- Il modo corretto consiste nell'applicare dell'acqua saponata sui punti di giuntura. Se si formano delle bolle, significa che c'è una perdita di gas. Spegnere immediatamente l'alimentazione del gas innanzitutto chiudendo la valvola di controllo presente sul contenitore del gas e poi chiudendo la valvola dell'apparecchio. Verificare che tutti i collegamenti siano realizzati in modo corretto. Verificare nuovamente con acqua saponata. Qualora la perdita di gas persista, restituire il prodotto al proprio rivenditore CADAC per una verifica/riparazione.

- Non modificare l'apparecchio o utilizzarlo per altri fini diversi da quello per il quale è stato progettato.

- Durante l'uso, parte dell'apparecchio può diventare calda, in particolare le aree di cottura e la cappa. Evitare di toccare le parti calde a mani nude. Si raccomanda l'uso di guanti da forno.

- Tenere sempre i bambini lontani dall'apparecchio.

- Questo apparecchio consuma ossigeno e ha bisogno di ventilazione per garantire prestazioni ottimali e la sicurezza delle persone che si trovano in prossimità dello stesso.

• Non spostare l'apparecchio mentre è in funzione.

- Le parti sigillate dal produttore o dal suo agente non devono essere modificate dall'utilizzatore. NOTA

- Non attorcigliare o pizzicare il tubo. Assicurarsi che resti lontano dal corpo del barbecue in modo da evitare il deterioramento/danneggiamento del tubo a causa del calore.

- Montare una estremità del tubo a bassa pressione sull'ugello del regolatore e l'altra estremità sull'ugello del barbecue premendo le estremità in sede il più saldamente possibile. Bloccare in posizione con una fascetta per tubi su entrambe le estremità del tubo.

- Assicurarsi che i collegamenti siano effettuati in modo ben saldo e non consentano perdite di gas.

- Verificare che non vi siano perdite di gas prima di utilizzare l'apparecchio.

- L'apparecchio va utilizzato con un tubo e un regolatore omologati collegati a un contenitore del gas ricaricabile che non superi i 9kg e sia conforme alle norme locali in vigore.

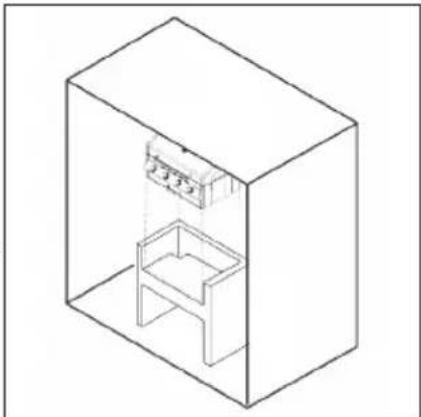

- Non ostruire le aperture di ventilazione dell'armadietto.

- Non modificare l'apparecchio. Modificare l'apparecchio può essere pericoloso.

- Avvertenza: Dato che questo barbecue non presenta alcuna limitazione all'emissione di gas incombusti, lo si deve installare e/o utilizzare ALL'ARIA APERTA o in un'AREA AMPIAMENTE VENTILATA. Assicuratevi che questo barbecue venga installato in un'AREA AMPIAMENTE VENTILATA; almeno il 25% dell'area di superficie (somma della superficie delle pareti) deve essere aperta.

• Non spostare l'apparecchio durante l'uso.

- Qualsiasi modifica all'apparecchio può essere pericolosa.

- Avvertenza: Una bombola di GPL non collegata per l'uso non deve essere immagazzinata in prossimità di questo o di altri apparecchi.

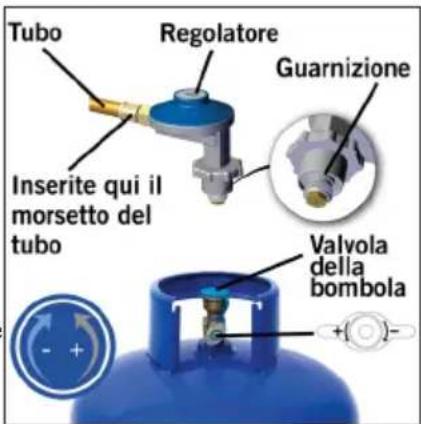

Tubo Regolatore Guarnizione Inserite qui il morsetto del tubo Valvola della bombola

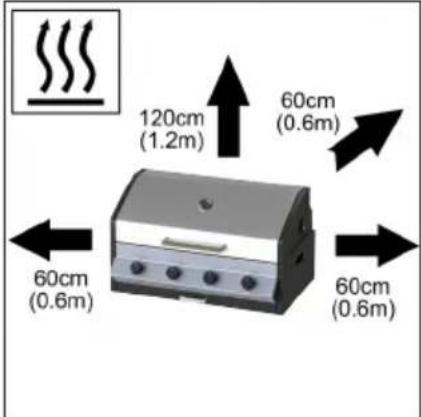

120cm (1.2m) 60cm (0.6m) 60cm (0.6m) 60cm (0.6m)

3. Utilizzo dell'apparecchio

• Utilizzare l'apparecchio soltanto su una superficie stabile.
• Prima dell'uso, assicurarsi di aver posizionato la vaschetta raccogli-gocce.

• Verificare che la bombola del gas sia collegata correttamente all'apparecchio.
  • Assicurarsi che la valvola di controllo della bombola sia in posizione aperta.

• Per accendere l'apparecchio utilizzando il dispositivo di accensione automatico, premere e ruotare la manopola di controllo in senso antiorario fino a che non si sente la resistenza della molla. Tenere la manopola in posizione per 3 – 5 secondi per consentire al gas di fluire e poi ruotare la manopola completamente in senso antiorario fino alla posizione HIGH. Questo farà sì che il dispositivo di accensione automatico accenda il bruciatore. Se il bruciatore non si accende la prima volta, ruotare la manopola di controllo in posizione OFF e attendere 5 minuti, ripetere la procedura fino a quando il bruciatore non si accende.

• Nota! Tutti i bruciatori sono dotati di un dispositivo di accensione automatico.
• Accensione incrociata: Per accendere i bruciatori utilizzando l'accensione incrociata, accendere il bruciatore di sinistra come descritto in precedenza.
• Per accendere i restanti bruciatori, ruotare semplicemente le manopole di controllo in posizione HIGH assicurandovi che la sequenza di accensione sia tale che ogni bruciatore acceso sia immediatamente adiacente al bruciatore che è già acceso.
• Accensione manuale: Per accendere i bruciatori manualmente, rimuovere innanzitutto il piatto griglia in ghisa il deflettore posto direttamente sotto lo stesso. Accendete un fiammifero o un accendino e posizionatelo vicino al lato sinistro del bruciatore. Abilitare l'alimentazione del gas a tale bruciatore premendo semplicemente la valvola di controllo e ruotandola in senso antiorario. Questo farà accendere il bruciatore. Quando il bruciatore è acceso, riposizionare con molta attenzione il deflettore e il piatto griglia in ghisa. Non sarà possibile accendere i restanti bruciatori nel modo descritto in precedenza al punto "Accensione incrociata".
• Utilizzare le manopole di controllo per regolare l'intensità di fiamma dei singoli bruciatori sul livello desiderato, ruotando la manopola in senso antiorario per ridurre la fiamma e in senso orario per aumentarla.
• Dopo l'uso, chiudere innanzitutto la valvola sulla bombola del gas. Quando la fiamma è spenta, chiudere le valvole di controllo dei bruciatori sull'apparecchio ruotando completamente le manopole di controllo in senso orario.

OFF 6

Spingere e girare a sinistra per accendere CADAC

4. Installazione e sostituzione della bombola del gas

• Rima di collegare l'apparecchio a una bombola del gas, assicurarsi che la guarnizione in gomma sul regolatore sia in posizione e in buono stato.
• Effettuare questa verifica ogni volta che collegate l'apparecchio a una bombola del gas.
• Soffiare via l'eventuale polvere presente sull'apertura della bombola per evitare la possibile ostruzione del getto.
• Assicurarsi che la bombola del gas sia installata e sostituita in un luogo ben ventilato, preferibilmente all'esterno, lontano da qualsiasi sorgente di accensione, quali fiamme libere, e lontano da altre persone.
• Assicurarsi che la bombola del gas sia sempre mantenuta in posizione verticale. Serrare a mano il regolatore sulla bombola fino a quando sarà completamente innestato.
• In caso di perdite sull'apparecchio (odore di gas), spegnere tutte le sorgenti di accensione nelle prossimità dell'apparecchio. Se si desidera verificare la presenza di perdite sull'apparecchio, utilizzare acqua saponata e applicarla sull'area in cui si sospetta vi sia la perdita. Se si formano delle bolle significa che c'è una perdita di gas. Verificare che tutti i collegamenti siano innestati in modo sicuro e verificare nuovamente con acqua saponata. Se non si riesce a risolvere la perdita di gas, non utilizzare l'apparecchio. Contattare il proprio fornitore locale CADAC per assistenza.
• Quando si sostituisce la bombola del gas, chiudere innanzitutto la valvola della bombola e poi la valvola dell'apparecchio, assicurandosi che la fiamma sia spenta e quindi svitare il regolatore.
• Reinstallare il regolatore su una bombola piena osservando le stesse precauzioni descritte in precedenza.
• Dopo aver completamente assemblato l'apparecchio, effettuare una verifica dell'assenza di perdite di gas prima di metterlo in funzione.

5. Manutenzione generale

• Non vi sono intervalli di manutenzione predeterminati per questo apparecchio.
• È pericoloso utilizzare un apparecchio in cui la guarnizione e/o il tubo siano crepati o deteriorati. Prima di utilizzare l'apparecchio, ispezionare entrambe le guarnizioni e il tubo regolarmente e sostituirli se non sono in buono stato.
• Se l'apparecchio è stato utilizzato sarà caldo. Lasciare che si raffreddi a sufficienza prima di tentare di effettuare qualsiasi intervento di manutenzione.
• I barbecue CADAC Patio sono dotati di getti specifici CADAC per regolare la quantità corretta di gas. Se il foro sul getto si bloccasse, si potrebbe avere una fiamma ridotta o addirittura nessuna fiamma. Non cercare di pulire il getto con uno spillo o simili, poiché questo potrebbe danneggiare l'orifizio e questo renderebbe l'apparecchio non sicuro. Fare riferimento alla Tabella 1 per le dimensioni dei getti.

Sostituire un getto bloccato

• Assicurarsi che la valvola della bombola sia chiusa, quindi, scollegare l'apparecchio dalla bombola del gas.
• Rimuovere i piatti griglia. Rimuovere i parafiamma per esporre i bruciatori. Rimuovere le viti di fissaggio del bruciatore interessato.
• Rimuovere il bruciatore interessato sollevandolo dalla sua posizione, facendo attenzione a non danneggiare la valvola di controllo durante questa operazione. Questo esporrà il getto.
• Svitare il getto bloccato utilizzando una chiave adatta e sostituirlo con un nuovo getto. Non utilizzare pinze sul getto poiché questo può danneggiarlo, rendendo il getto inutilizzabile o impossibile da rimuovere.
• Non serrare eccessivamente poiché questo può danneggiare il getto. Per rimontare il tutto, seguire la procedura in senso inverso.

Sostituzione del tubo

- La lunghezza del tubo non deve essere inferiore a 0,8m né superare i 1,2m. Verificare la data di produzione riportata sul tubo e sostituirlo se mostra segni di screpolatura o fragilità. Il collegamento del tubo è descritto nella Figura 1b. Con questo apparecchio si può utilizzare soltanto un tubo per GPL conforme alle norme locali.

Sostituzione del regolatore

• Utilizzare un regolatore da 30 mbar per butano (o propano) con categoria gas I3B/P(30).
• Utilizzare un regolatore da 30 mbar (per butano) o un regolatore da 37 mbar (per propano) con categoria gas 13+(28-30/37).
• Utilizzare un regolatore da 37 mbar per butano (o propano) con categoria gas I3B/P(37).
• È importante che il collegamento tra l'uscita del regolatore e il tubo di bassa pressione sia serrato e assicurato da una fascetta per tubi metallica. Verificare sempre il punto di giuntura per rilevare eventuali perdite di gas come descritto nella sezione 3 di cui sopra.

6. Ricerca e risoluzione guasti

• Una fiamma normale è blu e può avere una punta arancione o gialla. Se la fiamma è completamente gialla, può essere che il getto non sia installato in modo stabile. Fissare nuovamente il getto per assicurare che non vi siano perdite di gas. Anche una bombola del gas troppo piena può causare ampie fiamme gialle. Dovesse essere questo il caso, restituire la bombola alla stazione di riempimento e farne verificare il peso.
• Verificare che le aperture (fori) di alimentazione dell'aria primaria nei bruciatori siano puliti ed esenti da ostruzioni.
• Se la potenza della fiamma cala o il gas non si accende, verificare che la bombola del gas contenga ancora gas (scuoterla per sentire il rumore generato dal liquido). Se c'è ancora gas, il getto potrebbe essersi bloccato o parzialmente bloccato.
• Se si sospetta la presenza di un getto bloccato, seguire le istruzioni di cui sopra.

7. Pulizia

• Per pulire il corpo passarlo con un panno umido utilizzando un po' di detersivo se necessario.
• Non utilizzare detergenti o pagliette abrasive poiché questo causerà danni permanenti alla superficie verniciata.
• Anche se l'acciaio inox è molto resistente all'ossidazione e alla ruggine rispetto agli acciai normali, richiede comunque una cura opportuna. Raccomandiamo quanto segue:
• Dopo l'uso, pulire le superfici in acciaio inox con acqua pulita e un panno morbido per una pulizia leggera; utilizzare invece un detergente per acciaio inox disponibile in commercio applicandolo su un panno morbido per le aree più difficili da pulire. Assicurarsi di rimuovere tutto il detergente per acciaio inox in eccesso dopo aver pulito il vostro barbecue.
• Per rimediare ad annerimenti o fenomeni di vaiolatura minori, si può usare una paglietta leggera, non metallica. È importante strofinare le superfici in acciaio inox con la grana naturale per evitare di lasciare dei graffi visibili.
• Tra gli usi, è una buona idea lasciare il barbecue coperto per evitare che polveri o sali sospesi nell'aria si depositino sulle superfici in acciaio. Se lasciate troppo a lungo queste particelle possono agire diventando punti di formazione di ruggine.
• Facendo un minimo di attenzione, il vostro investimento in acciaio inox di qualità conserverà a lungo la sua finitura favolosa e il suo valore.

8. Conservazione

• Maneggiare l'apparecchio con cura. Non farlo cadere.
• Dopo l'uso, attendere che l'apparecchio si raffreddi, scollegarlo dalla bombola del gas e riporlo in un luogo fresco e asciutto, lontano dal calore.
• Tenere la cappa chiusa quando l'apparecchio non è in uso per evitare che sporcizia e insetti cadano nell'unità, cosa che potrebbe influenzare il flusso del gas.
• Utilizzare una copertura per barbecue CADAC, soprattutto se l'unità viene riposta all'esterno.
• Prima di ogni utilizzo, assicurarsi che i bruciatori e i tubi a effetto Venturi siano esenti da insetti, polvere e ragnatele.

9. Parti di ricambio e accessori

- Usare esclusivamente i ricambi originali CADAC, che sono garanzia di massime prestazioni.

Denominazione Part.	N° Denominazione	Part. N° Denominazione Part. N°
Getto (unità barbecue) 0.92	Scaldavivande 93507			Piatto griglia in ghisa da 105mm	98510-4
263mm Plancha 98510-100	Pietra ollare 98394	Griglia in ghisa da 265mm 98510-5
Piatto griglia reversibile	98505	Griglia argentina	98396	Griglia in ghisa da 105mm	98510-6
Parafiamma	98512-SP010	Teppanyaki	98506	Griglia pressata da 263mm	98510-1
Girarrosto 3B	98354	Piatto griglia in ghisa da 265mm	98510-3	Griglia pressata da 113mm	98510-2
Girarrosto 4B 98357

10. Restituzione dell'apparecchio per riparazioni o assistenza

• Non modificare l'apparecchio. Questo può rendere l'apparecchio non sicuro.
• Qualsiasi modifica renderà nulla la garanzia CADAC (Pty) Ltd.
• Se non si riesce a risolvere un guasto seguendo le presenti istruzioni, contattare il proprio fornitore locale CADAC per un'ispezione e/o una riparazione.

11. Garanzia

CADAC (Pty) Ltd garantisce questo Barbecue a Gas CADAC all'ACQUIRENTE ORIGINARIO per eventuali difetti dei materiali e di fabbricazione a partire dalla data di acquisto come segue:

Valvole:

5

anni

parti in plastica nessuna garanzia

parti smaltate 2 anni (Valido solo se la VE non è stato danneggiato o tagliato)

Ghisa:

5

anni

Strutture verniciate: 1 anno

Bruciatori in acciaio inox: 2 anno

La garanzia è valida solo per il prodotto assemblato e utilizzato secondo le istruzioni riportate sullo stampato.

CADAC può richiedere debito scontrino per eventuale verifica della data di acquisto. L'ACQUIRENTE È QUINDI TENUTO A CONSERVARE LA RICEVUTA DI ACQUISTO DEL PRODOTTO.

Questa garanzia limitata copre eventuali riparazioni o sostituzione delle parti che, dietro verifica, CADAC ritiene difettose per cause che rientrano nell'utilizzo in condizioni di normale funzionamento. Prima della restituzione di parti in garanzia, contattare sempre il Servizio clienti locale indicando i dati riportati sul manuale oppure chiamare il numero 0860 223 220 (solo RSA). Se CADAC conferma il difetto e accetta il reclamo in garanzia, la sostituzione non comporta addebiti. CADAC invierà all'acquirente le parti interessate in porto franco o per posta prepagata.

Restano escluse dalla garanzia eventuali avarie o inconvenienti operativi causati da incidenti, abusi, uso improprio, errata applicazione, vandalismi, montaggio o manutenzione o impiego non conformi, ovvero mancata manutenzione normale e periodica, compresi tra l'altro eventuali danni causati da insetti penetrati nei condotti del bruciatore, come indicato nel manuale d'uso. Sono altresì esclusi dalla garanzia il deterioramento e i danni provocati da condizioni atmosferiche avverse tra cui grandine, tornado o uragani, terremoti, sbiadimento per contatto diretto con prodotti chimici anche eventualmente presenti nell'atmosfera.

Non si riconoscono altre garanzie eccetto quelle espressamente indicate in questo documento e le eventuali garanzie implicite applicabili di commerciabilità e idoneità sono comunque di durata limitata al periodo di copertura di questa garanzia limitata così come espressa. Alcune giurisdizioni non prevedono limitazioni di garanzia implicita, quindi la limitazione della garanzia può non risultare valida in alcuni territori.

CADAC declina ogni responsabilità in caso di rivendicazioni per danni speciali, indiretti o consequenziali. Talune giurisdizioni non prevedono esclusioni o limitazioni per danni incidentali o consequenziali, quindi le limitazioni o esclusioni di garanzia previste in questo documento possono non risultare valide in taluni territori.

CADAC non autorizza nessuna persona fisica o giuridica a impegnarsi per suo conto o ad assumere obblighi per quanto concerne la vendita, l'assemblaggio, l'impiego, la rimozione, la restituzione o sostituzione dei suoi prodotti e declina ogni responsabilità in merito.

Questa garanzia vale esclusivamente per i prodotti venduti al dettaglio.

Per sfruttare e assicurare la longevità del vostro prodotto CADAC, fare riferimento alla sezione di pulizia e manutenzione del manuale utente, prestando particolare attenzione alla cura dell'acciaio inox.
