MANUALE UTENTE Caleo Metal OLIMPIA SPLENDID

ISTRUZIONI PER USO E MANUTENZIONE

IT

INSTRUCTION FOR USE AND MAINTENANCE

EN

MODE D'EMPLOI ET D'ENTRETION

FR

0.1 - INFORMAZIONI GENERALI 1
0.2 - SIMBOLOGIA 1

0.2.1 - Pittogrammi redazionali... 1

0.3 - AVVERTENZE GENERALI 2
0.4 - USO PREVISTO 7
0.5 - USO NON PREVISTO E POTENZIALMENTE PERICOLOSO 7

1 - DESCrizIONE APPARECCHIO

E COMANDI. 8

2- INSTALLAZIONE 8
3-UTILIZZO 9
4 - PROTEZIONE

SURRISCALDAMENTO 10

5 - MANUTENZIONE E PULIZIA 10
6 - CONSERVAZIONE

DELL'APPARECCHIO. 11

7 - DATI TECHNICI 11

ILLUSTRAZIONI

Le illustrazioni sono raggruppate nelle pagine iniziali del manuale

0 - AVVERTENZE

0.1 - INFORMAZIONI GENERALI

Desideriamo innanzitutto ringraziarVi per aver deciso di accordare la nostra preferenza ad un appearecchio di notre produzione.

0.2 - SIMBOLOGIA

I pittogrammi riportati nel segmente capitolo consentono di fornire rapidamente ed in modo univoco informazioni necessarie al corretto utilizzato della macchina in condizioni di sicurezza.

0.2.1 - Pittogrammi redazionali

Segnala che il presente documento deve essereLETTO con attenzione prima di installare e/o utilizzato l'apparecchio.
Segnala che il presente documento deve essereLETTO con attenzione prima di qualsiassi operazione di manutenzione e/o pulizia.
i	Segnala che potrebbero esserci delle informazioni aggiuntive su manuali allegati.
	Indica che sono disponibili informazioni nel manuale d'uso o nel manuale di installazione.
	Indica che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installazione.
	Segnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire uno shock elettrico.
	Segnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.
	Segnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire bruciature per contatto con componenti con elevata temperatura.

0.3 - AVVERTENZE GENERALI

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, è SEMPRE NECESSARIO SEGUIRE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUso QUANTO SEGUE:

Documento riservato ai termini di legge con divieto di

riproduzione o di trasmissione a terzi nella esplicita autorizzazione della ditta OLIMPIA SPLENDID. Gli appearecchi sono subire aggiornamenti e quindi presentare particolari diversi da quelli raffigurati, nella per lo stato costituire pregiudizio per i testi contenuti in quello manuale.

gge attendamente il presente manuale prima di procedere con qualiasi operazione (installazione, manutenzione, uso) ed atteneri scrupolosamente a quanto descritto nei singoli capitoli.

Conservare con cura quello libretto per agli ulteriori consulazione.

1. Dopo aver molto l'imballaggio assicurarsi dell'integrità

dell'apparecchio; gli elementi dell'imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

1. LADITTACOSTRUTTRICENONSIASSUMERRESPONSABILITÀ PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE LIBRETTO.

2. La ditta costrutrice si riserva il diritto di apportare modifiche in qualsiasi momento ai propri modelli, fermo restando le caratteristiche essenziali descripte nel presente manuale.

3. Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete distribuzione elettrica. La targa dati è situata sull'apparecchio.

1. Installare l'apparecchio secondo le istruzioni del costruttore. Un'errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può considerato responsable.

2. Usare l'apparecchio sempre e soltanto in posizione verticale. Posizione are l'apparecchio in un ambiente adeguato e su una superficie stabile e piana.

3. Durante l'utilizzo dell'apparecchio svolgere sempre tutto il cavo.

4. L'apparecchio è dotato di un cavo di alimentazione con spina (collegamento tipo Y). Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore o dal suo servizio di assistenza和技术 o comunque da una persona qualificata similare, in modo da prevenir agli rischio.

1. Installare l'apparecchio garantendo che interrottori e altri comandi non siano raggiungibili da chi sta usando il bagno o la doccia.
2. Non usare prolonghe, se non con particolare cautela.
3. Tenere l'apparecchio ad una distance di almeno 1m da altri oggetti (fig. 1).

14a. Per evitare il rischio di incendio tenere le uscite e le presedaria dell'apparecchio ad una distance di almeno 1 m da qualsiasi oggetto, tende, tessuti o materiali inflammabili.

1. Non posizionare l'apparecchio vicino a fonti di calore.
2. Non utilizzato l'apparecchio per asciugare abiti.
3. Fare attenzione che non entrino oggetti estranei nelle aperture di ventilazione o scarico in quanto vi è il rischio di scosse elettriche, incendio o danni all'apparecchio.

1. Evitare che il cavo tocchi le superfici calde durante il funzionamento.
2. Non svolgere il cavo sotto a tappeti, coperte o guide. Sistemare il cavo in zone non di passaggio in modo da evitare inciamenti.
3. Non arrotolare, attorcigliare o avvolgere il cavo attorno all'apparecchio perché potrebbe indebolire e rompere l'isolamento.
4. Non ripore l'apparecchio fintanto che è ancora caldo.

1. Non utilizzato l'apparecchio all'esterno o su superfici bagna.

2. Non utilizzato l'apparecchio in abbinamento a programmatatori, timer o altri dispositivi che ne provochino l'accensione automatica per evitare rischi di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto.

3. L'apparecchio è concepito per un utilizzo al suolo. Non installare a soffitto, né alle pareti.

4. Non azionare l'apparecchio in prossimità di tende, in quanto il materiale potrebbe essere risucchiato nelle prese d'aria (fig. 3).

5. Evitare il versamento di liquidi sull'apparecchio.

6. I bambini non devono giocare con l'apparecchio.

7. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, privé di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

8. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini sensa sorveglianza.

9. I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati.

1. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia statoosto o installato nella sua normale posizione di funzionamento e cheassi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli.

I bambini di età compresa tra i 3 e gli 8 anni non devono inseire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore.

1. Si raccomanda di non usare la stufetta nelle immediate vici-nanze della vasca da bagno, della doccia o di una piscina.

1. ATTENZIONE - Alcune parti del presente prodotto posso non diventare molto calde e provocare uszioni. Bisogna prestare molta attenzione laddove siano presenti bambini e persone vulnerabilities.

2. Scollegare sempre la spina dall'alimentazione elettrica prima di effettuare la pulizia.

3. Per un corretto uso dell'apparecchio NON SI DEVE:

a. Collocarlo immediatamente sotto una presa di corrente fissa

b. Tirare il cavo di alimentazione o l'apparecchio stesso per staccare la spina alla presa di corrente.

c. Lasciarlo esposto ad agenti atmosferici (pioggia, sole, ecc.).

d. Lasciarlo inutilmente insertito.
e. Toccarlo con mani bagnate o umide.

1. Utilizzare l'apparecchio solamente nel rispetto delle istruzioni fornite nel presente manuale. Il costruttore sconsiglia qualsiasi altri tipo di utilizzo in quanto potrebbe provocare scosse elettriche, incendi o lesioni personali.
2. La causa più comune di surriscaldamento è il deposito di polvere o lanugine nell'apparecchio. Rimuovere regolarmente questi accumuli scollegando l'apparecchiatura alla presa di corrente ed aspirando dai fori di ventilazione e le griglie.
3. Non utilizzato detergenti abrasivi sull'apparecchio. Pulire con un panno umido (non bagnato) risciacquato in acqua insaponata calda.

4. Non collegare l'apparecchio all'alimentazione elettrica fatto che non è Completely assemblato e regolato.

5. Spagnere ed utilizzato l'impugnatura dove prevista per effettuare gli spostamenti (fig. 2).

6. Non lavare o immergere l'apparecchio in acqua o in altri li- quidi. Potrebbero verificarsi corto circuiti o incendi.

Non far funzionare l'apparecchio in una area chiusa come dentro un armadio in quanto esse potrebbe causare un incendio.

1. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con另一a di tipo adatto da personale professionlmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolonghe; se il loro uso si rendesse indispensable, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (A) non delve essere inferiore a quella massima dell'apparecchio.

2. Non utilizzato l'apparecchio in caso di guasto o cattivo funzionamento, se il cavo o spina sono danneggiati, o se è stato fatto cadere o è danneggiato in qualsiasi modo. Spagnere l'apparecchio, scollegare la spina alla presa di corrente e farlo controllinge da personale professionalmente qualificato.

3. Lo smontaggio, riparazione o riconversione da parte di una persona non autorizzata potrebbe comportare gravi danni e annullerà la garanzia del fabbricante.
4. Non smontare, né apportare modifiche all'apparecchio.
5. Riparare da se l'apparecchio è estremamente pericoloso.

1. In presenza di perdite di gas da altre apparecchiature, arieggiare bene l'ambiente prima di azionare l'apparecchio.

2. Non scollegare la spina alla presa di corrente prima di aver spento l'apparecchio.

3. Nel caso in cui si decide di non utilizzato più un appearecchio di quello tipo, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione, dopo avere staccato la spina dalla presa di corrente.

4. ATTENZIONE - Onde evitare il surriscaldamento, non copriere l'apparecchio (fig. 4).

5. Si raccomanda inoltre di rendere innocue delle parti dell'apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.

6. Al primo utilizzato e dopo un lungo periodo di inattività dell'apparecchio, si potrebbe sentire un leggero rumore o un po' di odore. è un fenomeno normale che scompare dopo quello minuto di funzionamento.

0.4 - USO PREVISTO

1. L'apparecchio deve essere utilizzato esclusivamente come termoventilatore con il solo scopo di renderere comfortevole l'ambiente dove si soggiorna.

2. Questo apparecchio è destinato solo per un utilizzo domestico o similare, non di tipo commerciale o industriale.

3. Un uso improprio dell'apparecchio, con eventuali danni causati a persone, cose o animali, esula OLIMPIA SPLENDID da agli responsabilità.

0.5 - USO NON PREVISTO E POTENZIALMENTE PERICOLOSO

1. Non utilizzato l'apparecchio in zone in cui vengono utilizzati o stoccati benzina, vernici o altri liquidi infiammabili o in ambienti con presenza di gas infiammabili o gas esplosivi.

2. Non utilizzato l'apparecchio se nel locale è stato da poco spruzzato insetticida a gas o in presenza di incensi accesi, vapori chimici o residui oleosi.

3. Non utilizzato quello apparecchio in piccole stanze occupate da persone che non sono in grado di lasciare laStanza autonomamente, a meno che non venga fornita una supervisione costante.

Questo prodotto deve essere utilizzato unicamente secondo le specifiche indicate nel presente manuale. L'utilizzo diverso da quando specificato potrebbe comportare gravi infortuni. LA DITTACOSTRUTTRICE NON SI ASSUME RESPONSABILITA PER DANNI APERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE MANUALE.

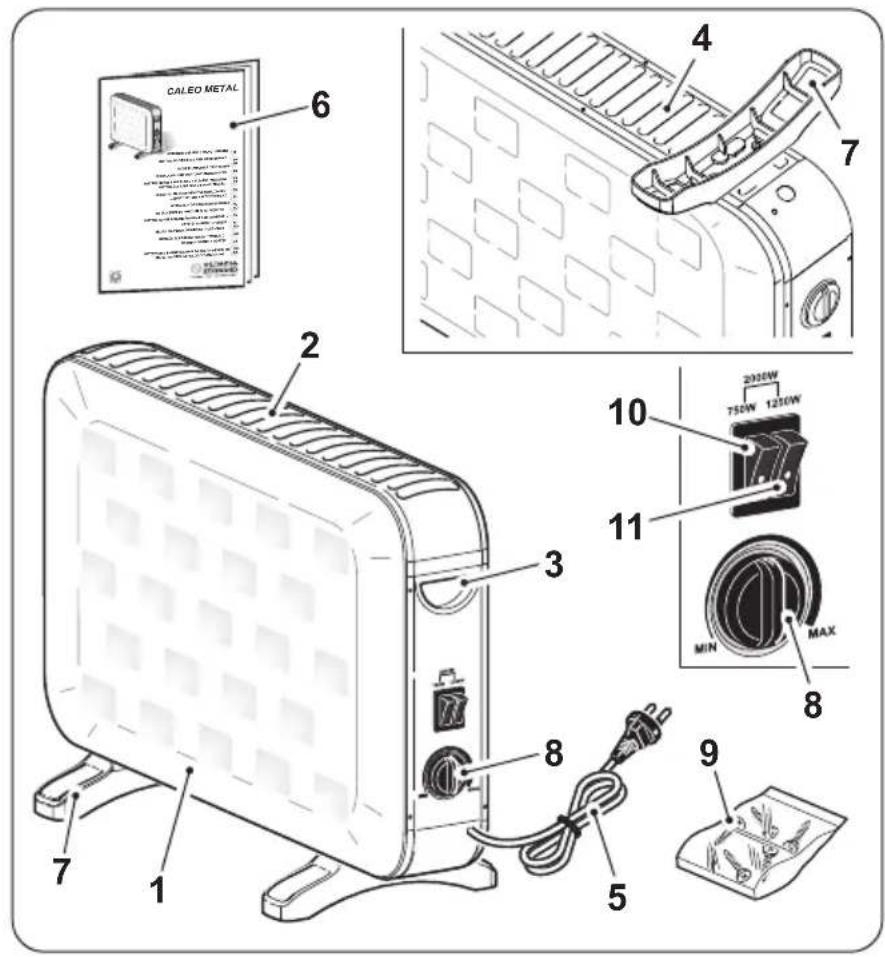

1 - DESCrizIONE APPARECCHIO E COMANDI

1. Corpo apparecchio
2. Griglia uscita aria
3. Impugnatura
4. Griglia entrata aria
5. Cavo di alimentazione elettrica
6. Libretto uso e manutenzione
7. Piedini
8. Manopola regolazione temperatura ambiente
9. Kit viti per piedini
10. Interruftore con LED (750W)
11. Interruftore con LED (1250W)

2 - INSTALLAZIONE

• Dopo aver molto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzato e rivolgersi a personale professionalmente qualificato.

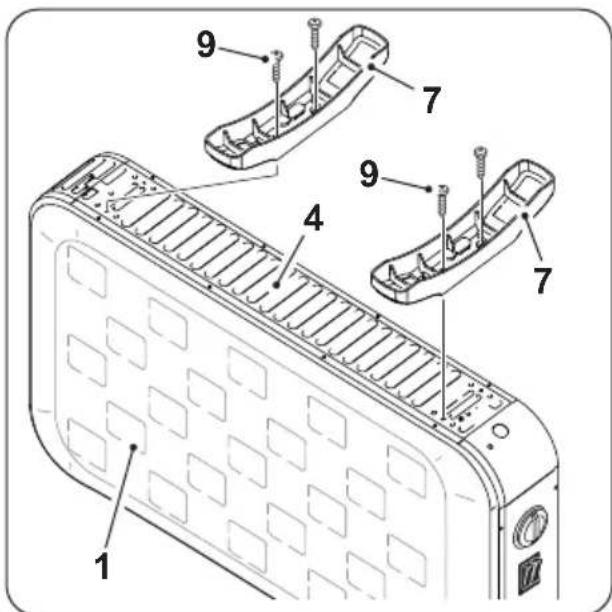

• Ruotare sottosopra l'apparecchio.

sizionare l'apparecchio su una superficie piana e stabile, assicurando si che non possa rovinarsi o cadere. Proteggere il piano di appoggio.

• Posizione i piedini (7) sul corpo apparecchio (1).
• Fissare i piedini (7) con le apposite viti (9).

onutilizzare l'apparecchio sanza i piedini correttamente montati.

• Svolgere completeness il cavo di alimentazione elettrica.
• Posizione l'apparecchio in un ambiente adeguato e su una superficie stabile e piana.
• Assicurarsi che tende o altri oggetti non ostruiscano il flusso d'aria (fig. 3).
• Lasciare almeno 1m di spazio libero sui lati, dietro l'apparecchio e sopra l'apparecchio (fig. 1).
• Assicurarsi che entrambi gli interrupttori (10 e 11) siano premuti in alto (entrambi i led spenti).

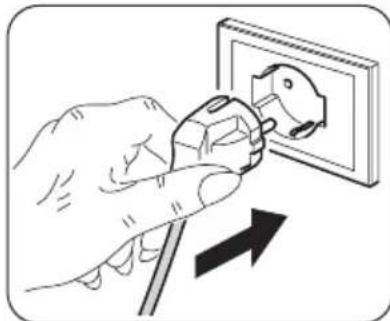

• Collegare la spina nella presa di corrente.

• Assicurarsi che i dati di rete corrispondano con quanto riportato sulla targa dati dell'apparecchio.

• Sistemare il cavo in zone non di passaggio in modo da evitare inciamenti.

3 - UTILIZZO

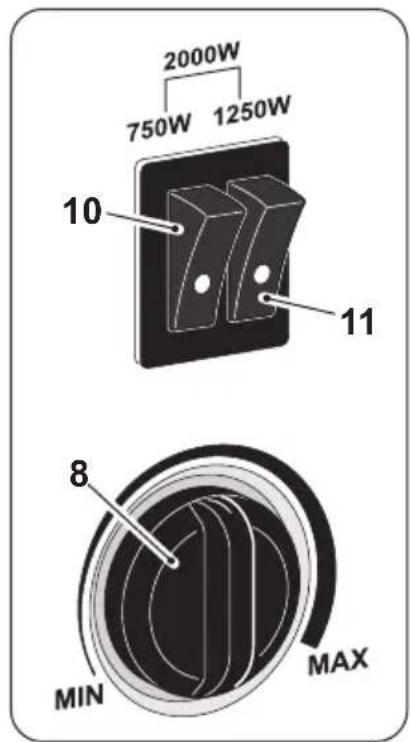

Interruttori ON/OFF

• Impostare la potenza desiderata premendo i rispetti interrottori:

• Interruttori "10" e "11" premuti in alto: apparecchio spento.

• Interruttore "10" premuto in basso: potenza 750W (LED "10a" aggiesso).
• Interruttore "11" premuto in basso: potenza 1250W (LED "11a" acceso).
• Interruttori "10" e "11" premuti in basso: potenza 2000W (LED "10a" e "11a" accesi).

Manopola "8" - Termostato

• Avviare l'apparecchio premendo in basso uno o entrambi gli interrupttori (10 e 11) a seconda della potenza desiderata (vedere paragrafo precedente).
• Per impostare la temperatura ambiente ad un dato valore (termostazione), ruotare la manopola "8" in senso orario fino al suo arresto.
• Una volta raggiunta la temperatura desiderata nellaStanza, girare lentamente la manopola "8" in senso antiorario, finché l'apparecchio non si spegne.
• A quello punto l'apparecchio si riattivera automaticamente quando la temperature della stanza si abbasserà除外 il limite impostato e si spegnerà di nuovo una volta che la temperature ambiente raggiunge il valore impostato.

4 - PROTEZIONE SURRISCALDAMENTO

• Questo prodotto è protetto da una protezione al surriscaldamento che spegne l'apparecchio automaticamente in caso di forte surriscaldamento. In questo caso:

• scollegare la spina dalla presa della corrente;

• aspettare circa 30 minuti per lasciarlo raffreddare;
• trovare la possibile causa del surriscaldamento (es=qualcosa che copre l'apparecchio);

• controllare eventuali danni all'apparecchio, cavo di alimentazione e spina.

• Se non ci sono danni:

• collegare la spina nella presa di corrente;

• riavviare l'apparecchio.

Se l'apparecchio rimane ancora spento, contattare il servizio assistenza.

5 - MANUTENZIONE E PULIZIA

Prima di effettuare qualunque intervento di pulizia o manutenzione sull'apparecchio scollegare la spina alla presa di corrente ed attendere che la ventola si sia fermata.

Utilizzare un panno asciutto per pulire l'apparecchio.
- Se l'apparecchio è molto sporco, è possible utilizzato un panno inumidito con acqua tiepida (max 50^ ) e detergente delicato per pulirne le parti esterne. Asciuagare con un panno asciutto.

• Utilizzare un pennello o un'aspirapolvere per rimuovere la polvere dalle griglie di entrata/uscita dell'aria (fig. 5).

• Assicurarsi che l'apparecchio sia complemente asciutto prima di ricollegare la spina alla presa di corrente.

Non utilizzato un panno trattato chimicamente o antistatico per pulire l'apparecchio.
- Non utilizzato, benzina, solvente, pasta per lucidare, o solventi similari. Questi prodotti potrebbero provocare la rottura o la deformazione della superficie in plastica.
- Non usare oli, sostanze chimiche o prodotti abrasivi per pulire l'apparecchio.
- Non lavare o immergere l'apparecchio in acqua.

• In caso di malfunzionamento dell'apparecchio non tentare di smontarlo ma rivolgersi al rivenditore o al servizio di assistenza tecnica.

6 - CONSERVAZIONE DELL'APPARECCHIO

• Se non si intende utilizzato l'apparecchio per un periodo di tempo particolaremente lungo o si devono effettuare lavori che potrebbero produrre molta polvere, si consiglia di riporre l'apparecchio come segue:

• Spagnere l'apparecchio e scollegare la spina alla presa di corrente.

• Riporre l'apparecchio in un luogo fresco ed asciutto al riparo da umidità.

7 - DATI TECHNICI

• Vedere la tabella nella pagina seguente.

CALEO METAL	Dato Simbolo Valore Unità
Potenza termica
Potenza termica normale	Pnom	0,751,25 - 2,0	kW
Potenza termica minima (indicativa)	Pmin	0,015	kW
Massima potenza termica continua	Pmax,c	2,0	kW
Consumo ausiliario di energia elettrica
Alla potenza termica normale	elmax	0,000 kW
Alla potenza termica minima	elmin	0,000 kW
In modo Standby	elsb	0,000 kW
Tipo di potenza termica/controllo della temperature ambiente			Si No
Potenza termica a fase unicaenza controllo della temperature ambiente			☐✔
Due o più fasi manualienza controllo della temperature ambiente			☐✔
Con controlledlla temperature ambiente tramite termostato meccanico			✔☐
Con controlledl elettronico della temperature ambiente e temporizzatoregnialiero			☐✔
Con controlledl elettronico della temperature ambiente e temporizzatoresettimanale			☐✔
Altre opzioni di controllo
Controllo della temperature ambiente con rilevamento di presenza			☐✔
Controllo della temperature ambiente con rilevamento di finestre aperte			☐✔
Con opzione di controllo a distance			☐✔
Con controlo di avviamento adattabile			☐✔
Con limitazione del tempo di funzionamento			☐✔
Con termometro globo nero			☐✔
[e-mail]	Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy

0 - WARNINGS 1

0.1 - GENERAL INFORMATION
0.2 - SYMBOLS 1

0.2.1 - Editorial pictograms 1

0.3 - GENERAL WARNINGS 2
0.4 - PROPER USE 7
0.5 - UNINTENDED AND POTENTIALLY DANGEROUS USE

Perilla "8" - Termostato

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto i in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto. Questa disposizione è valida solamente negli stati membri dell'UE.

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in anni momento alla preavviso.
