MANUALE UTENTE H55C900UX HAIER

Le illustrazioni contenute nel presente manuale sono fornite solo come riferimento e potrebbero differire dall'aspetto effettivo del prodotto. Il design e le specifiche del prodotto possono essere modificati senza preavviso.

Nota: Questo prodotto utilizza un pannello costituito da subpixel la cui produzione richiede una tecnologia sofisticata. Tuttavia, sullo schermo potrebbero essere presenti alcuni pixel luminosi o scuri. Questi pixel non hanno alcun impatto sulle prestazioni del prodotto.

Televisore OLED

CARATTERISTICHE PRINCIPALI

1) Google TV.
2) Alta luminanza.
3) Ampio angolo di visione.
4) Interfaccia HDMI.
5) Lettore multimediale (USB).

ACCESSORI

1) Telecomando 1 pz.
2) Manuale dell'utente 1 pz.
3) Viti RH MS (M5x14) 4 pz.
4) Viti FH MS (M5x14) 4 pz.
5) Supporto base 2 pz.
6) Base 1 pz.
7) Distanziatore da parete 4 pz.
8) QSG 1 pz.
9) Scheda di garanzia 1 pz.
10) Cavo di alimentazione ---- 1 pz.
11) Jack da RCA a 3,5 mm Cavo composito A/V 1 pz.

SPECIFICHE GENERALI

Modello	H55C900UX H65C900UX
Dimensioni (diagonale)	139 cm 164 cm
Risoluzione 3840x2160	3840x2160
Proporzioni	16:9
Sistema TV	ATV (PAL, SECAM)/DTV (DVB-T/C/T2/S/S2)
Sistema segnale video	PAL, SECAM
Tensione di alimentazione in ingresso	100-240 V~50/60 Hz
Consumo	230 W 280 W
Uscita audio	altoparlante 2x12W+woofer a 20 W
Ingresso/uscita segnale	Porte HDMI x4		O/P cuffie x1
	Porte USB x2		RF x1
	LAN x1		Satellite Tuner x1
	AV IN (mini) x1		Interfaccia CI x1
	O/P ottico x1
	Wi-Fi: 802.11 a/b/g/n/ac 2,4 GHz/5 GHz

Cura dello schermo

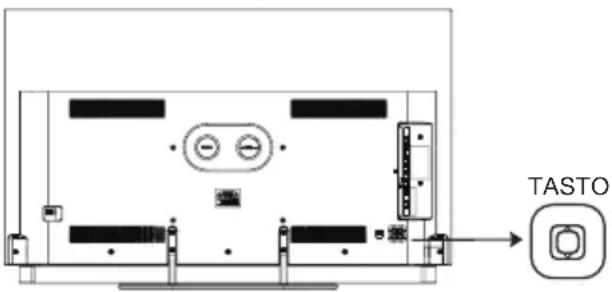

CONTROLLO TV

TASTO

1. Tasto centrale: in modalità standby, premere per accendere la TV. Premere a lungo per spegnere.
2. Tasto sinistro e destro: volume su e giù.
3. Tasto su e giù: canale su e giù.

MONTAGGIO SU SUPPORTO E A PARETE

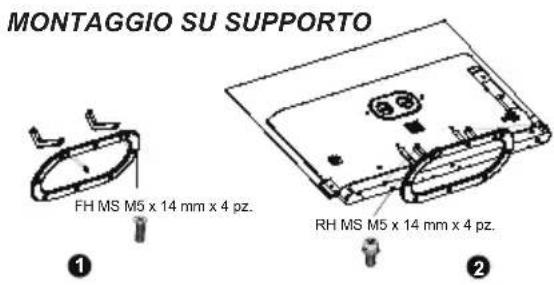

MONTAGGIO SU SUPPORTO FH MS M5 x 14 mm x 4 pz. RH MS M5 x 14 mm x 4 pz.

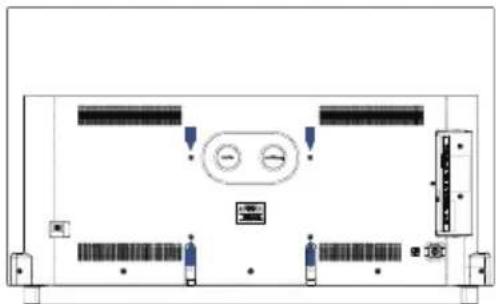

MONTAGGIO A PARETE

1. Posizionare il televisore rivolto verso il basso su una superficie soffice e piana (lenzuola, gommapiuma, panno, ecc.) per evitare che si danneggi.

2. Fissare il supporto alla base con quattro viti. (Diagramma 1)

3. Fissare il gruppo base al retro del televisore con quattro viti. (Diagramma 2) Promemoria: la base è pesante; tenerla con attenzione con le mani.

*L'immagine è puramente indicativa e potrebbe non corrispondere al prodotto reale.

1. Utilizzare i bulloni ad espansione (4x36PWA) per fissare le staffe di montaggio a parete.

2. L'angolo tra il televisore e la parete non deve essere superiore a 3 gradi.

3. Fissare le viti per il montaggio a parete (4) sul retro del televisore con una coppia di 8 kgf/cm.

55"/65" (M6x30mm) o qualsiasi vite compatibile con almeno 10 mm di impegno di filettatura.

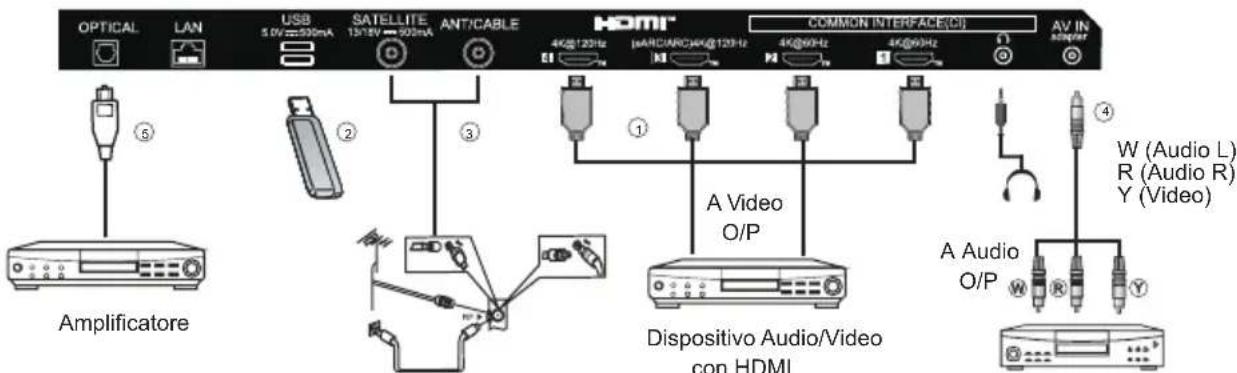

COLLEGAMENTI

1. HDMI: Consente il collegamento del segnale multimediale ad alta definizione
2. USB: Consente il collegamento del dispositivo USB.
3. RF: TV via antenna / a circuito chiuso.
4. Ingresso AV: Ingresso video/audio.
5. Uscita ottica.
6. LAN
7. Slot Cl

OPTICAL LAN USB SATELLITE ANT/CABLE HDMI® COMMON INTERFACE(CI) AV IN 4K@123Hz (pARC/ARC)4K@123Hz 4K@60Hz 4K@90Hz ① A Video O/P Dispositivo Audio/Video con HDMI W (Audio L) R (Audio R) Y (Video) A Audio O/P ② ③ ④ Amplificatore

Apparecchiatura video

Nota:

1. L'utilizzo di un cavo HDMI non certificato potrebbe causare una schermata vuota o un errore di collegamento.
2. Alcuni cavi e dispositivi HDMI potrebbero non essere compatibili con il televisore a causa delle diverse specifiche HDMI.
3. Non collegare l'uscita delle cuffie all'ingresso linea/ingresso Aux/ingresso audio dell'Home Theater.
4. Si consiglia di utilizzare un'unità USB con 1 GB di spazio libero e una velocità del disco superiore a 5,0 MB/sec
5. La porta USB supporta una tensione di 5 V e un consumo di corrente massimo di 500 mA.
6. A seconda del file, la riproduzione potrebbe non essere possibile, anche quando si utilizzano i formati supportati.
7. Quando si collega un sistema audio non compatibile con ARC, è necessario collegare un cavo audio ottico all'uscita "OPTICAL".

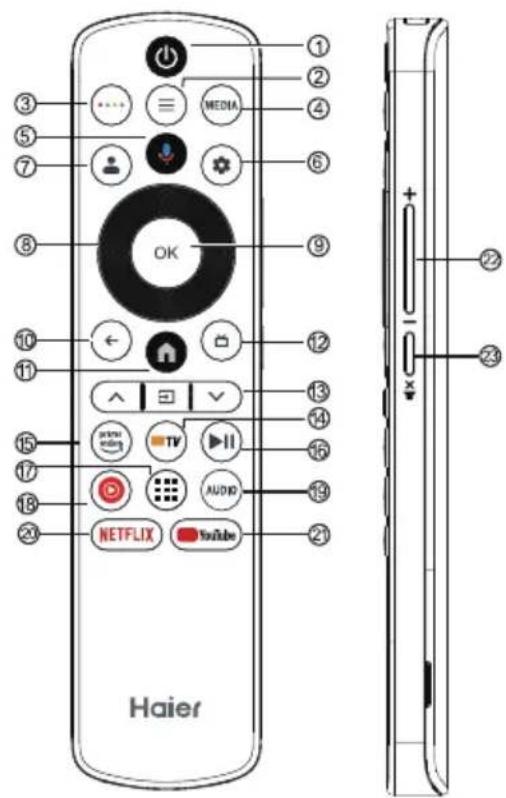

FUNZIONE REMOTA

Haier ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o

COMANDO VOCALE IN VIVAVOCE

#	Voce	Descrizioni
1	Power	Premere per accendare a spegnera il televisore. Quando il televisore è spento, continua a passare corrente. Per disinsetire completamente l'alimentazione, scollogaro il cavo di alimentazione.
2		Premere per aprire o chiudere il menu sullo schermo.
3	****	Premere per aprire la tastiera virtuale.
4	MEDIA	Premere per aprire il Centro multimediale.
5		Tenere premuto per avviare una ricerca vocale.
6		Premere per aprire la dashboard.
7		Cambiaro profilo in modalità Google TV.
8	▲▼◀	Premere per navigare nel menu sullo schermo.
9	OK	Immettere l'opzione selezionata o eseguire l'oporazioni solozionata.
10	←	Tornare al menu precadante.
11		Premere per aprire la pagina iniziale.
12		Premere per accedere alla modalità TV live o visualizzano la guida elettronica dei programmi.
13	CH-CH	Premere^ o▼ per cambiare i canali TV. Premere per aprire l'elenco delle fonti di ingresso.
14		Premere per aprire TV live.
15	prime video	Premere per avviare i video per visualizzare programmi TV e film online (è necessaria una connessione Internet)
16	▶II	Premere per avviare la riproduzione di MEDIA o per mettore in pausa la riproduzione.
17		Premere per aprire l'elenco di app.
18		Premere per aprire la musica di YouTube.
19	AUDIO	Premere per salazionare Mono, Nicam, Stereo per il canale ATV, Lingua audio per i canali DTV.
20	NETFLIX	Premere per aprire NETFLIX.
21		Premere per aprire YouTube.
22	— +	Premere questo tasto per regolare il volume.
23	×■	Premere questo tasto per disattivare o ripristinare l'audio.

Rimuovere il vano batterie dal lato posteriore e inserire 2 batterie AAA.

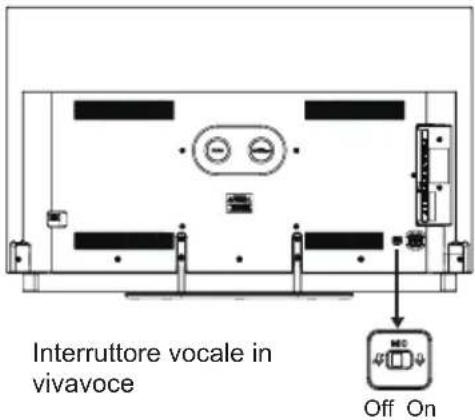

Interruttore vocale in vivavoce Off On

Commutare per aprire o chiudere il comando vocale in vivavoce.

Nota: Questa funzionalità richiede una connessione di rete. I comandi vocali a campo lontano sono disponibili in queste lingue: en-US/es-US, fr-FR, es-ES, ja-JP, ko-KR, de-DE, it-IT, en-GB, en-AU, en-IN/hi-IN, en-CA/fr-CA, es-MX, pt-BR, id-ID, sv-SE, vi-VN

COME USARE IL COMANDO VOCALE IN VIVAVOCE

1. Attivare il comando vocale in vivavoce con l'interruttore di commutazione.
2. Selezionare "Configura Google TV" nella schermata iniziale per aprire le impostazioni dell'Assistente Google e selezionare Accedi.

1. Quando viene visualizzato il messaggio "Controlla la TV con 'Ehi Google'!", selezionare "Si, OK". Ad esempio, quando si pronuncia "OK Google, che tempo fa", l'indicatore vocale in vivavoce si accende e roiporta le condizioni meteorologiche.
