BEDIENUNGSANLEITUNG H55C900UX HAIER

Abbildungen in dieser Anleitung werden nur zur Veranschaulichung bereitgestellt und können vom tatsächlichen Aussehen des Produktes abweichen. Produktdesign und technische Daten können ohne Ankündigung geändert werden.

Hinweis: Dieses Produkt nutzt einen Bildschirm, der aus Subpixeln besteht, deren Produktion eine raffinierte Technologie erfordert. Dennoch können sich einige dunkle oder helle Pixel am Bildschirm befinden. Diese Pixel wirken sich nicht auf die Leistung des Produktes aus.

OLED-Fernseher

WESENTLICHE FUNKTIONEN UND MERKMALE

1) Google TV.
2) Hohe Helligkeit.
3) Breiter Betrachtungswinkel.
4) HDMI-Schnittstelle.
5) Multimedia-Player (USB).

ZUBEHÖR

1) Fernbedienung 1 Stk.
2) Benutzer Manuell 1 Stk.
3) RH-MS-Schrauben (M5x14) ---- 4 Stk.
4) FH-MS-Schrauben (M5x14) ---- 4 Stk.
5) Basisständer 2 Stk.
6) Basis 1 Stk.
7) Wandabstandhalter 4 Stk.
8) Schnellstartanleitung 1 Stk.
9) Garantiekarte 1 Stk.
10) Netzkabel 1 Stk.
11) Cinch auf 3,5-mm-Anschluss Composite-AV-Kabel 1 Stk.

ALLGEMEINE SPEZIFIKATIONEN

Modell	H55C900UX H65C900UX
Größe (diagonal) 139	cm 164 cm
Auflösung 3840x2160	3840x2160
Seitenverhältnis	16:9
TV-System	ATV (PAL, SECAM)/DTV (DVB-T/C/T2/S/S2)
Videosignalsystem	PAL, SECAM
Eingangsspannung	100 bis 240 V Wechselspannung, 50/60 Hz
Leistungsaufnahme	230 W 280 W
Audioausgang	Lautsprecher 2 x 12 W + Woofer 20 W
Signaleingang/-aus-gang	HDMI-Ports x4USB-Ports x2LAN x1AV-Eingang (Mini) x1Optisch O/P x1	Kopfhörer O/P x1HF x1Satelliten empfänger x1CI-Schnittstelle x1
	WLAN: 802.11 a/b/g/n/ac 2,4 GHz/5 GHz

Bildschirmpflege

TV-STEUERUNG

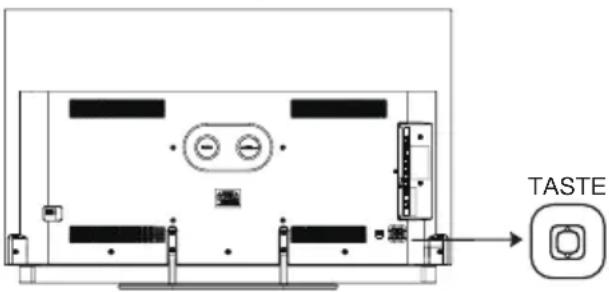

TASTE

1. Mittlere Taste - Im Bereitschaftsmodus zum Einschalten des Fernsehers drücken. Zum Ausschalten lange drücken.
2. Links- und Rechtstaste - Lautstärke erhöhen/verringern.
3. Aufwärts- und Abwärtstaste - Kanal aufwärts/abwärts.

STÄNDER- UND WANDMONTAGE

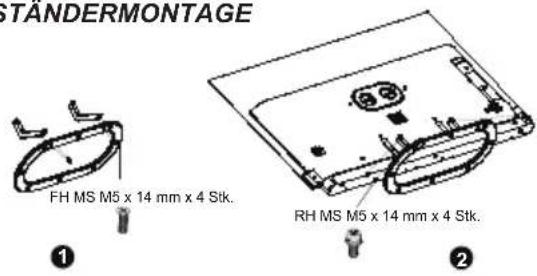

STÄNDERMONTAGE

STANDERMONTAGE FH MS M5 x 14 mm x 4 Stk. RH MS M5 x 14 mm x 4 Stk.

WANDMONTAGE

1. Legen Sie Ihren Fernseher mit der Bildschirmseite nach unten auf einen weichen, flachen Untergrund (Decke, Schaumstoff, Tuch usw.), damit der Fernseher nicht beschädigt wird.
2. Befestigen Sie den Ständer mit vier Schrauben an der Basis. (Abbildung 1)

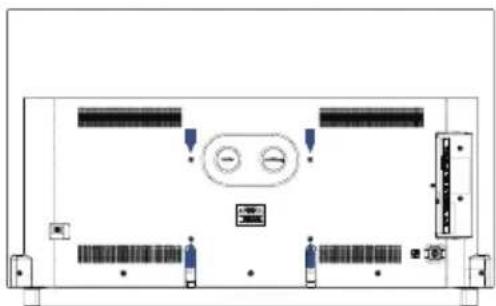

3. Bringen Sie die Basisbaugruppe mit vier Schrauben an der Rückseite des Fernsehers an. (Abbildung 2) Erinnerung: Die Basis ist schwer, halten Sie sie sicher fest.

*Bild dient nur der Veranschaulichung und stimmt möglicherweise nicht mit dem tatsächlichen Produkt überein.

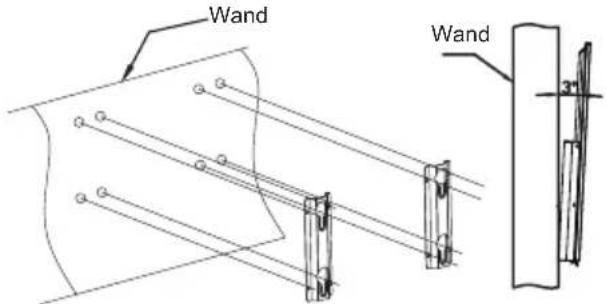

Wand Wand

1. Verwenden Sie Dehnschrauben (4 x 36PRA) zur Befestigung der Wandhalterungen an der Wand.

2. Der Winkel zwischen Fernseher und Wand darf 3 Grad nicht überschreiten.

3. Befestigen Sie die Wandmontageschrauben (4 Stk.) an der Rückseite des Fernsehers mit einem Drehmoment von 8 kgf/cm mit 55"/65" (M6x30 mm) oder anderen kompatiblen Schrauben mit einem Gewinde von mindestens 10 mm.

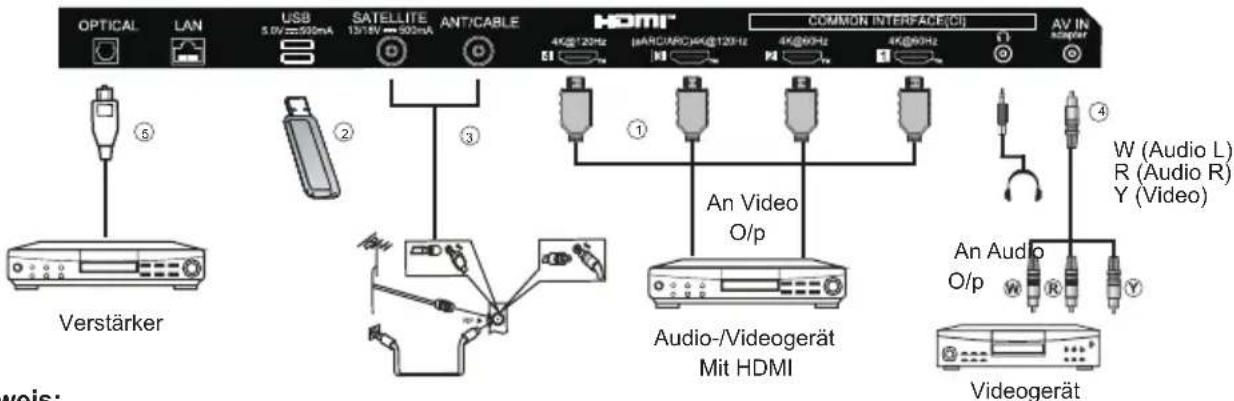

VERBINDUNGEN

10012 7 6

1. HDMI: Eine High-Definition-Multimedia-Signalquelle anschließen.
2. USB: Ein USB-Gerät anschließen.
3. HF: Antenne/Fernseher mit geschlossenem Schaltkreis.
4. AV-Eingang: Video-/Audioeingang.
5. Optischer Ausgang:
6. LAN
7. CI-Steckplatz

OPTICAL LAN USB SATELLITE ANT/CABLE HDMI COMMON INTERFACE(CI) AV IN 5 5.0V mm/300mA 12V mm/300mA 4K@120Hz (uARC/ARC)4K@120Hz 4K@90Hz 4K@90Hz (1) ② ③ An Video O/p Audio-/Videogerät Mit HDMI An Audio O/p W (Audio L) R (Audio R) Y (Video) ④ Videogerät Verstärker weis:

Hinweis:

1. Die Verwendung eines nicht zertifizierten HDMI-Kabels kann zu einem schwarzen Bildschirm oder Verbindungsfehler führen.
2. Aufgrund unterschiedlicher HDMI-Spezifikationen sind einige HDMI-Kabel und -Geräte möglicherweise nicht kompatibel.
3. Verbinden Sie den Kopfhörerausgang nicht mit dem Heimkino-Line-Eingang / AUX-Eingang / Audioeingang.
4. Wir empfehlen, ein USB-Laufwerk mit 1 GB freiem Speicherplatz und einer Datenträgergeschwindigkeit von mehr als 5,0 MB/s zu verwenden.
5. Der USB-Anschluss unterstützt eine Spannung von 5 V und eine maximale aktuelle Leistungsaufnahme von 500 mA.
6. Je nach Datei ist eine Wiedergabe eventuell nicht möglich, selbst wenn unterstützte Formate verwendet werden.
7. Bei Anschluss an ein Audiosystem, das nicht mit ARC kompatibel ist, müssen Sie ein optisches Audiokabel an den „OPTICAL“-Ausgang anschließen.

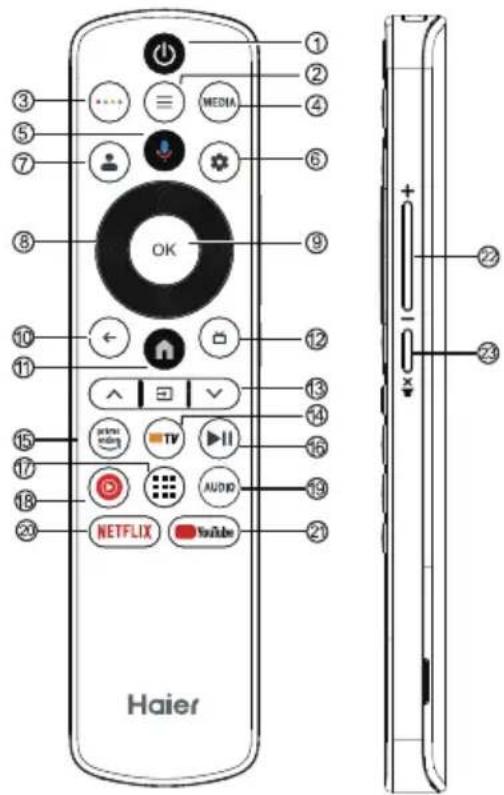

FERNBEDIENUNGSFUNKTION

Haier ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

STEUERUNG MITTELS FREISPRECHEINRICHTUNG

#	Element	Beschreibungen
1	Power	Zum Ein- oder Ausschaften des Fernsehers drücken. Auch wenn der Fernseher ausgeschaltet ist, fließt Strom hindurch. Zur vollständigen Trennung ziehen Sie den Netzstecker.
2		Zum Öffnen oder Schließen des OSD-Menüs drücken.
3	****	Zum Öffnen der virtuellen Tastatur drücken.
4	MEDIA	Zum Öffnen des Medilencenters drücken.
5		Zum Starten einer sprachgesteuerten Suche gedrück halten.
6		Zum Öffnen des Dashboards drücken.
7		Profile in Googia TV-Modus umschalten.
8		Zum Navigieren im OSD-Manü drücken.
9	OK	Ausgewählte Option aufrufen oder ausgewählten Vorgang durchführen.
10		Zum Zurückkehren zum vorherigen Manü.
11		Zum Öffnen der Startseite drücken.
12		Zum Aufrufen des Live-TV-Modus und zur Anzeige der elektronischen Programmzeitschrift drücken.
13	CH-GH	^ oder ^ taste zum Ändern der TV-Kanäle drücken. Zum Öffnen der Eingangsquellenliste drücken.
14		Zum Öffnen von Live-TV drücken.
15	prime video
16		Zum Aufrufen von Prime Video drücken, das Online-Zugang zu Fensehendungen und Filmer bietet (Interneverbindung erforderlich).
17		Zum Starten und Anhalten der Medienwiedergabe drücken.
18		Zum Öffnen der App-Liste drücken.
19	AUDIO	Zur Auswahl von Mono, NICAM, Stereo für ATV-Kanal. Audiosprache für DTV-Kanal drücken.
20	NETFLIX	Zum Öffnen von Netflix drücken.
21		Zum Öffnen von YouTube drücken.
22		Zum Anpassen der Lautstärke drücken.
23		Zum Dev-Aktivieren der Stummschaltung drücken.

Entfernen Sie die Batteriefachabdeckung an der Rückseite und legen Sie 2 AAA-Batterien ein.

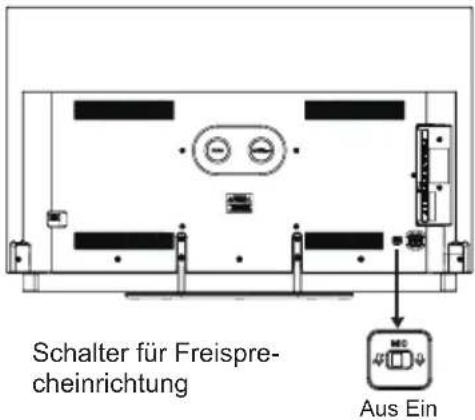

Schalter für Freisprecheinrichtung Aus Ein

Zum De-/Aktivieren der Steuerung mittels Freisprecheinrichtung umschalten.

Hinweis: Diese Funktion erfordert eine Netzwerkverbindung. Sprachbefehle sind in diesen Sprachen verfügbar: en-US/es-US, fr-FR, es-ES, ja-JP, ko-KR, de-DE, it-IT, en-GB, en-AU, en-IN/hi-IN, en-CA/fr-CA, es-MX, pt-BR, id-ID, sv-SE, vi-VN

SO VERWENDEN SIE DIE STEUERUNG MITTELS FREISPRECHEINRICHTUNG:

1. Aktivieren Sie die Steuerung mittels Freisprecheinrichtung über den Umschalter.
2. Wählen Sie „Google TV-Einrichtung“ am Startbildschirm zum Öffnen der Google Assistant-Einstellungen und wählen Sie „Anmelden“.

1. Wenn die Aufforderung „Steuern Sie Ihren Fernseher mit „Hey Google!“ Ertönt, wählen Sie, „Ja, mache ich“ und die Funktion kann genutzt werden. Wenn Sie z. B. „OK, Google, wie ist das Wetter?“ sagen, leuchtet die Freisprechanzeige auf und gibt die Wetterdaten aus.
