MANUALE UTENTE B230 Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

ATTENZIONE: pareti calde.

Questo simbolo avverte che: le temperature della porta e delle superfici accessibili possono essere elevate quando l'apparecchio è in funzione.

AVVERTENZE

• Questo apparecchio è destinato solo all'uso domestico (quindi non professionale) per cuocere, scaldare, tostare, scongelare gli alimenti, secondo le modalità indicate in queste istruzioni.
• Fare attenzione alla cottura di cibi con oli e grassi poiché, se surriscaldati, sono possibili cause d'incendio. Verificare costantemente il forno durante la cottura. In caso di fiamme emanate dai

cibi o altre parti, non tentare in nessun caso di spegnerle con acqua, ma mantenere lo sportello chiuso, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente e soffocare la fiamma con un panno umido.

Utilizzare l'apparecchio solo in ambienti interni, su un piano d'appoggio sicuro: il forno non è concepito per essere utilizzato all'esterno, né per l'uso ad incasso, né per impieghi diversi da quelli indicati in questo paragrafo. Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia ecc..).

Ogni altro uso è da considerarsi improprio e pericoloso.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;

- da clienti di alberghi, motel e altri ambienti di tipo residenziale;

- in ambienti del tipo bed and breakfast.

- Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

- L'utilizzatore non deve lasciare l'apparecchio senza sorveglianza quando è collegato all'alimentazione.

- Le parti accessibili potranno diventare molto calde durante l'utilizzo, tenere i bambini lontano dall'apparecchio. Non toccare mai le parti metalliche o il vetro dello sportello, maneggiare solo manopole e maniglia sportello, utilizzare guanti da cucina se necessario.

- Quando il forno è in uso la griglia interna di appoggio deve essere mantenuta nella propria sede per evitare cadute accidentali: rimuovere unicamente il contenitore (teglia o piatto) con la pietanza.

- Non inserire mai carta, cartone, plastica, forchette o altri utensili all'interno della cavità.

- Manipolare con attenzione lo sportello per evitare il ribaltamento del forno:

• non appoggiare nulla (tegami o contenitori o utensili) al di sopra dello sportello o del forno
• evitare di sbattere o urtare violentemente il forno durante l'utilizzo
• non versare liquidi sopra o all'interno del forno

- Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.

- La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

- L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.

- Non spostare l'apparecchio quando è in funzione.

- Non coprire l'apparecchio mentre è in uso.

- Non utilizzate l'apparecchio come fonte di calore.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di

esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.

Mantenere l'apparecchio e il suo cavo fuori dalla portata dei bambini con meno di 8 anni.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Quando il forno viene utilizzato in presenza di bambini occorre un'attenzione particolare dato che le pareti metalliche e la porta del forno diventano molto calde.

- Non tirare il cavo per spostare l'apparecchio.

- Non toccare l'apparecchio con mani o piedi bagnati o umidi.

- In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato.

- Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l'apparecchio nell'acqua od in nessun altro liquido.

- Non tirare il cavo di alimentazione o l'apparecchio per disinserire la spina dalla presa di corrente.

- Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l'apparecchio sia coperto o sia posizionato in modo non corretto.

INSTALLAZIONE

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti. Attenzione: eventuali adesivi o fogli pubblicitari applicati sullo sportello, o film protettivi, devono essere rimossi prima dell'uso dell'apparecchio.

- Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra (la casa costruttrice declina ogni responsabilità derivante dalla mancata osservazione di questa norma). In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per evitare sovraccarichi e rischi di incendio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi

alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.

• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Posizionare l'apparecchio:

• lontano da altre fonti di calore (ad es. altri forni, fornello gas, ecc.), da materiali infiammabili (tappezzerie, ecc.), materiale esplosivo (bombolette spray) e da materiali che possono deformarsi con il calore

• su un piano d'appoggio orizzontale e ben stabile, la cui superficie sia resistente al calore e sufficientemente robusta, in posizione dove non possa subire urti, e a debita distanza dal bordo del mobile in modo che non possa cadere
• lontano da contenitori di liquidi, ad esempio lavelli ecc. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente, farlo raffreddare, asciugarlo con cura, e verificare che le parti elettriche non si siano bagnate; in caso di dubbio rivolgersi a personale professionalmente qualificato

- ad una altezza di almeno di 85cm, fuori dalla portata dei bambini

• L'apparecchio deve avere uno spazio libero di almeno 35cm dalla parte superiore, 10cm nella parte posteriore e 20 cm ai lati.
• Non appoggiare nulla al di sopra del forno, non ostruire le griglie di aerazione: l'ostruzione delle griglie può causare un surriscaldamento dell'apparecchio.
• Questo prodotto non è stato progettato per la conservazione degli alimenti.
• Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all'apparecchio o attorcigliato su se stesso e non si impigli, onde evitare una caduta dell'apparecchio. Verificare che non vi si possa inciampare, per evitare cadute accidentali o danni alle persone.
• In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.

USO

L'apparecchio è dotato dei seguenti elementi di regolazione:

TEMP. 80 130 180 230

TIME/MIN 0 10 20 30 40 50 60 POWER

Manopola termostato (1). Regola la temperatura interna del forno (max 230°C circa); ruotare la manopola in corrispondenza al valore di temperatura desiderato: le resistenze si accendono e raggiunta la temperatura impostata, si spengono; si riattivano non appena questa diminuisce.

Manopola selettore (2). Seleziona le modalità di cottura del forno e aziona le resistenze superiore e/o inferiore o entrambe.

Nel dettaglio:

Resistenza superiore: cuoce prevalentemente nella parte superiore + ventilazione interna

Resistenza inferiore: cuoce prevalentemente nella parte inferiore + ventilazione interna

Resistenza superiore e inferiore: cuoce uniformemente + ventilazione interna

Resistenza superiore: cuoce prevalentemente nella parte superiore

Resistenza inferiore: cuoce prevalentemente nella parte inferiore

Resistenza superiore e inferiore: cuoce uniformemente

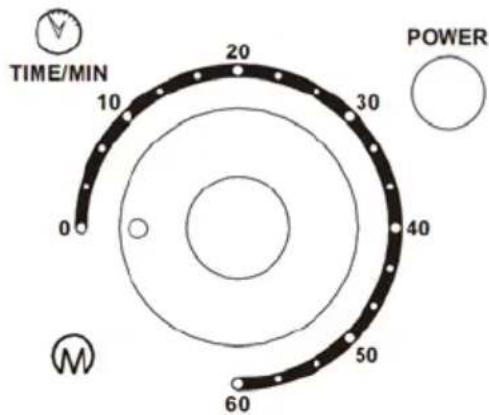

Manopola Timer (3). Regola il tempo di funzionamento del forno (max 60 minuti). Ruotare la manopola in senso orario in corrispondenza al valore del tempo desiderato; al termine del tempo il forno si spegne, la manopola torna gradualmente nella posizione “0” (contemporaneamente emette un segnale acustico). Se si decide di interrompere il ciclo è sufficiente ruotare la manopola in senso anti orario nella posizione “0”. Se la manopola è in pos. “0” il forno non si attiva/accende. Per utilizzare il forno senza l’uso del timer ruotare in senso antiorario nella

posizione “” manuale; per spegnere il forno bisogna riportare la manopola in pos. “0” (spento).

Luce interna e segnalatore luminoso: sono sempre accesi quando il forno è in funzione. Il forno inoltre è dotato inoltre dei seguenti accessori:

• maniglia di presa (4) per impugnare teglia e griglia di appoggio
• griglia inox di appoggio (5): inserire nelle apposite guide all'altezza più opportuna. Se la griglia fosse calda, estrarla utilizzando l'apposita maniglia o guanti da cucina.
• teglia (6): si inserisce nelle apposite guide; estrarre la teglia utilizzando l'apposita maniglia o guanti da cucina. Se fossero utilizzati contenitori accertarsi che siano resistenti al calore: non utilizzare contenitori che possano deformarsi, incendiarsi, o alterare gli alimenti.
• vassoio raccoglibriciole (7): posizionarlo sotto le resistenze inferiori, altrimenti se posizionato erroneamente o se mancante, la superficie del piano d'appoggio si surriscalda; permette di raccogliere briciole o liquidi che tracimano. Utilizzare l'apparecchio solo con il vassoio raccoglibriciole inserito nelle propria sede.

Primo utilizzo

Far funzionare “a vuoto” l’apparecchio, per eliminare “l’odore di nuovo” ed eventuali oli residui di lavorazione. Lavare e asciugare griglia, teglia e vassoio raccoglibriciole, inserirli nelle relative sedi.

Inserire la spina nella presa di corrente, regolare:

selettore alla posizione “☐” e termostato alla posizione “230” e timer alla posizione “20”.

Eventualmente ripetere una seconda volta l'operazione; durante questa operazione è bene aerare l'ambiente.

Terminato il ciclo, disinserire la spina dalla presa di corrente ed attendere che il forno si sia raffreddato, prima di rimuovere gli accessori.

Utilizzo

Per alcuni cibi è consigliabile preriscaldare il forno alla temperatura prescelta. I tempi di cottura dipendono dalla qualità e quantità degli alimenti, dalla loro temperatura e dal gusto personale di ciascuno. Per la cottura di cibi surgelati consultare i tempi consigliati nelle confezioni dei prodotti.

• Inserire la spina nella presa di corrente.
• Posizionare il vassoio raccoglibriciole nella propria sede (sotto le resistenze inferiori).
• Posizionare la griglia ripiano all'altezza idonea, inserendola nell'apposita guida.

- Eseguire le seguenti regolazioni:

• ruotare la manopola del termostato in corrispondenza della temperatura idonea
• ruotare il selettore nella modalità di cottura idonea
• preparare gli alimenti da cuocere nella teglia o nel piatto o sulla griglia ripiano, poi dopo l'eventuale pre-riscaldo inserirli nel forno all'altezza idonea e chiudere lo sportello.
• ruotare il timer in corrispondenza del tempo desiderato: nel caso risultasse insufficiente, riarmare il timer per il tempo ancora necessario.

- Terminata la cottura, regolare il timer nella pos. “0”, il termostato nella pos. min (80) e togliere la spina dalla presa di corrente.

Attenzione: quando il forno non è in funzione, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di procedere alla pulizia dell'apparecchio disinserire la spina dalla presa di corrente e attendere che sia completamente raffreddato. L'apparecchio e tutti i suoi elementi a contatto con gli alimenti (teglia, griglia e vassoio raccoglibriciole) necessitano di pulizia accurata e al termine di ogni utilizzo.

• Non immergere l'apparecchio in acqua o in altro liquido, non lavarlo sotto il getto d'acqua o in lavastoviglie.
• Estrarre griglia, teglia e vassoio raccoglibriciole dal forno: per la pulizia utilizzare una spugnetta morbida con acqua tiepida e un normale detersivo per stoviglie, risciacquare poi con acqua abbondante, e asciugare con cura. Non utilizzare pagliette metalliche o prodotti abrasivi.
• La superfice esterna deve essere pulita con un panno morbido. Non usare detergenti avrasivi che potrebbero rovinare la superficie.
• Per la pulizia dello sportello e dell'interno del forno non utilizzare mai prodotti corrosivi e non grattare le pareti con oggetti appuntiti o taglienti. Non utilizzare pagliette metalliche o prodotti abrasivi. Pulire con una spugna umida di acqua e di un normale detersivo liquido per stoviglie. Prima di impiegarlo verificare che sia perfettamente asciutto. Non versare liquidi sullo sportello soprattutto quando è caldo per non rompere il vetro.

- Per sostituire la lampada, procedere come segue: svitare in senso antiorario il coperchio in vetro e poi la lampadina, sostituirla con una nuova dello stesso modello (tipo: E14, 220-240V 15W, 300 °C), e poi ripetere le operazioni al contrario.

- Quando non si utilizza l'apparecchio, coprirlo e riporlo in un luogo asciutto.

- Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

PULIZIA E MANUTENZIONE

[e-mail]

B230_IB_2021_rev01
