MANUALE UTENTE 301302 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'apparecchio acquistato a lungo, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Tester per cavi di rete RJ45/RJ11
• Istruzioni per l'uso

2. Funzione

Con questo tester per cavi di rete è possibile controllare il funzionamento del cavo di rete o del cavo ISDN. Il tester per cavi permette di testare facilmente l'assegnazione e la protezione del cavo.

3. Messa in funzione

Controllare alla prima messa in funzione dell'apparecchio l'integrità del prodotto stesso e dei componenti nonché il funzionamento. Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale d'imballaggio. Aprire il vano batteria presente sul retro del dispositivo principale. Collegare la clip della batteria con una batteria a blocco da 9V nel vano batteria. Successivamente richiudere il vano batteria.

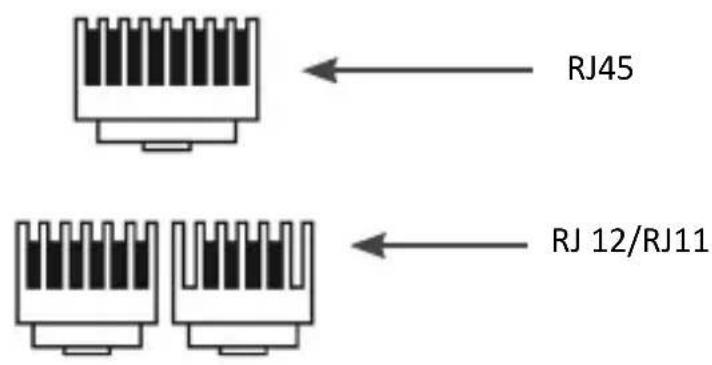

La seguente figura illustra i cavi che possono essere testati:

RJ45 RJ 12/RJ11

Collegare il cavo al dispositivo principale e a quello remoto e successivamente accendere il dispositivo. Per il test del cavo è possibile selezionare tra due diverse velocità. Impostare il selettore su "ON" per eseguire un test del cavo a velocità normale. Impostando il selettore su "S" (slow = lento) il test del cavo viene eseguito a velocità ridotta. La posizione "OFF" spegne il dispositivo.

Durante il test del cavo, il risultato della misurazione viene visualizzato sul dispositivo principale e al contempo su quello remoto. Durante il processo di misurazione, il tester per cavo di rete percorre in modo continuo le linee controllate da 1 a 8 e anche "G" nel caso di cavi schermati e segnala se le rispettive linee hanno un contatto tra le estremità dei fili collegate e se il segnale viene inoltrato.

Se il cavo è completamente assegnato con assegnazione standard e collegamenti schermati, dovrebbero accendersi in successione tutte le coppie di LED. Se la linea è difettosa, la coppia di LED corrispondente non si accende.

4. Avvertenze di sicurezza ed esclusione della responsabilità

Tensioni superiori a 60V DC o 40V AC possono danneggiare il dispositivo!

Non tentare mai di aprire il prodotto per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate.

Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

5. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

UK C€ Direttiva RAEE: 2012/19/UE CA Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 301302 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
