MANUALE UTENTE 303446 Brandson

ITA: Manuale, Istruzioni, driver e ulteriori informazioni in italiano é possibile scaricarli nel nostro sito: www.ganzeinfach.de nella sezione “download”.

Leggere attentamente tutte le avvertenze di sicurezza e istruzioni. Il mancato rispetto delle indicazioni di sicurezza e delle istruzioni può causare una scossa elettrica, un incendio e/o gravi lesioni.

Conservare le indicazioni di sicurezza e le istruzioni per l'uso futuro. Il termine "Utensile elettrico" utilizzato nelle seguenti indicazioni di sicurezza si riferisce a utensili elettrici con cavo di rete e a quelli azionati a batteria ricaricabile senza filo.

Sicurezza sull'area di lavoro

• Tenere l'area di lavoro ordinata e ben illuminata. Aree di lavoro sporche o mal illuminate causano incidenti.
  • Non usare utensili elettrici in ambienti a rischio di esplosione, quali ad es. liquidi infiammabili, gas o simili.

Utensili elettrici possono generare scintille che possono incendiare materiali infiammabili.

- Tenere persone e bambini lontani durante l'uso dell'u-tensile elettrico. Si potrebbe perdere il controllo sull'apparecchio in caso di distrazione.

Sicurezza di natura elettrica

• La spina di connessione dell'utensile elettrico deve essere adatta per una presa regolarmente collegata. Non modificare né adattare la spina. Non usare in nessun caso spine di adattamento con utensili elettrici collegati a terra. Spine e prese a norme riducono il rischio di una scossa elettrica.
• Evitare ogni contatto del corpo con superfici collegate a terra, come ad es. di riscaldamenti, frigoriferi o tubi. Rischio dovuto a scossa elettrica!
• Tenere gli utensili elettrici lontani dal bagnato e dalla pioggia. La penetrazione di acqua in un utensile elettrico aumenta il pericolo di una scossa elettrica.
• Non usare in nessun caso il cavo per scopi non previsti! Non trasportare mai l'apparecchio elettrico al cavo, non appenderlo al cavo né tirare il cavo per togliere la spina dalla presa. Tenere il cavo lontano da olio, calore, spigoli acuti o, ad esempio, componenti mobili. Un cavo danneggiato o impigliato aumenta il rischio di una scossa elettrica.
• Se si utilizza lo strumento elettrico all'aperto, usare in ogni caso un cavo di prolunga adatto per l'uso in ambiente esterno. L'uso di un cavo adatto per l'ambiente esterno riduce il pericolo di una scossa elettrica.

Sicurezza personale

• Applicare sempre la dovuta attenzione. Prestare attenzione a ciò che si fa e usare il buonsenso durante il lavoro. Non usare utensili elettrici sotto influenza di alcol, droghe o medicinali o in presenza di stanchezza. La disattenzione durante l'uso di utensili elettrici può comportare gravi lesioni.
• Durante l'uso dell'utensile elettrico indossare sempre attrezzatura di protezione personale e occhiali di protezione. L'uso di indumenti di protezione adeguati quale protezione per orecchie, occhiali di protezione, calzature di sicurezza e casco di protezione, può ridurre il rischio di lesioni, a seconda del tipo e dell'impiego dell'utensile elettrico.
• Evitare la messa in funzione accidentale dell'utensile elettrico. Prima di collegare l'apparecchio alla batteria ricaricabile o all'alimentazione elettrica, sollevarlo o trasportarlo, accertarsi sempre che sia spento. Se durante il trasporto dell'utensile elettrico il dito si trova sull'interruttore o si collega l'apparecchio all'alimentazione elettrica quando è acceso, possono verificarsi incidenti.
• Rimuovere qualsiasi utensile di regolazione o caccia-vite prima di accendere l'apparecchio. Un utensile o un oggetto presente sulla parte rotante dell'apparecchio può causare lesioni.

- Durante l'uso dell'utensile elettrico assumere sempre una postura normale e provvedere sempre a stabilità e mantenere l'equilibrio. In questo modo è possibile controllare meglio l'utensile elettrico in situazioni impreviste.

- Durante l'uso dell'utensile elettrico indossare sempre indumenti appropriati. In nessun caso indossare abiti ampi o gioielli. Tenere sempre lontani capelli, abiti e guanti da componenti in movimento. Questo tipo di indumenti può essere impigliato dai componenti in movimento!

- Se sono presenti dispositivi di collegamento per apparecchi aspirapolvere o raccoglipolvere, questi devono essere montati e utilizzati a regola d'arte. L'uso di dispositivi antipolvere può ridurre pericoli causati dalla polvere.

Uso e trattamento di utensili elettrici

- Non sovraccaricare assolutamente l'utensile elettrico. Usare sempre l'utensile elettrico corretto per il proprio lavoro. Lavorare con un utensile elettrico errato limita notevolmente la sicurezza.

- Non usare in nessun caso un utensile elettrico con interruttore difettoso. Un apparecchio che non può più essere acceso o spento deve essere assolutamente riparato e non può essere più utilizzato.

• Prima di modificare impostazioni o accessori all'uten- sile elettrico o immagazzinare l'apparecchio, staccarlo dalla fonte energetica o dalla batteria ricaricabile. Que- ste misure riducono il pericolo di una riaccensione acci- dentale dell'apparecchio.
• Conservare l'utensile elettrico inutilizzato fuori dalla portata dei bambini. Non consentire che persone non familiari con le istruzioni dell'apparecchio lo utilizzino. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
• Trattare con cura i propri utensili elettrici. Verificare la presenza di orientamento errato, danneggiamento e altre condizioni che possono compromettere la messa in funzione. In caso di danneggiamento lasciare riparare l'utensile elettrico da un esperto prima di riutilizzarlo.
• Tenere l'utensile da taglio pulito e affilato. Utensili ben curati con lame affiliate sono meno vulnerabili e più facili da maneggiare.
• Utilizzare l'utensile elettrico, gli accessori e gli inserti conformemente alle presenti istruzioni. Tenere conto delle condizioni e del lavoro da eseguire.

Uso e trattamento di utensili a batteria ricaricabile.

• Caricare la batteria ricaricabile esclusivamente con il caricabatterie prescritto dal produttore. Un caricabatterie adatto per un determinato tipo di batteria può rappresentare pericolo d'incendio se utilizzato con una batteria diversa.
• Usare gli utensili elettrici esclusivamente con le batterie espressamente prescritte. Utilizzando altre batterie ricaricabili sussiste il pericolo d'incendio e di lesione.
• In caso di inutilizzo non conservare assolutamente la batteria insieme ad altri oggetti metallici, quali graffette, monete e viti. I contatti della batteria potrebbero corto-circuitare e causare un incendio.
• In caso di uso errato potrebbe fuoriuscire del liquido dalla batteria ricaricabile. Evitare qualsiasi contatto con il liquido. In caso di contatto accidentale sciacquare immediatamente i punti interessati con acqua. Qualora il liquido entri in un occhio, consultare immediatamente un medico. Il liquido che fuoriesce può causare corrosioni e irritazioni cutanee.
• Tenere i caricabatteria lontani dal bagnato e dalla pioggia.
• Prima dell'uso controllare il caricabatteria, il cavo e la spina per l'eventuale presenza di difetti evidenti.

Manutenzione

• Affidare la manutenzione dell'apparecchio a un tecnico qualificato e usare esclusivamente ricambi identici.
• Tenere le impugnature prive di olio, grasso e altri liquidi per garantire una presa salda.

Avvertenze di sicurezza per trapano-avvitatore a batteria

• Afferrare l'utensile elettrico esclusivamente alle superfici isolate dell'impugnatura. Pericolo di scossa elettrica durante il lavoro con oggetti che conducono corrente.
• Durante i lavori in altezza, accertarsi che non vi siano persone nell'area sottostante. Provvedere a stabilità e mantenere l'equilibrio durante il lavoro con l'utensile elettrico.
• Tenere l'apparecchio saldamente e in modo sicuro.
• Tenere presente che il materiale da trattare può riscal-darsi notevolmente durante il lavoro. Non toccarlo subi-to dopo l'uso!
• Tenere mani, capelli e altre parti del corpo e oggetti lontani da componenti rotanti.

Indicazioni di sicurezza aggiuntive

• Prima del lavoro controllare se nell'area di lavoro sono presenti cavi di alimentazione nascosti.
• Spegnere l'apparecchio immediatamente quando si blocca. Rammentare che si può verificare un'improvvisa scarica di ritorno.
• Fissare il pezzo su cui si lavora. Utilizzare una morsa o un dispositivo di serraggio per serrare il pezzo ed evitare che venga scagliato via.
• Non rimuovere l'utensile finché non si è fermato del tutto.
  • Non guardare i LED direttamente.
• Il LED serve per l'illuminazione diretta della superficie di lavoro e non è idoneo per l'illuminazione dell'ambiente.

Controllare di conservare sempre con cura le istruzioni per la sicurezza!

Attenzione!: Rispettare queste regole di sicurezza in qualsiasi momento. Non fidarsi di un'eventuale dimestichezza con l'uso del prodotto corrispondente. Il mancato rispetto e l'abuso delle regole di sicurezza nelle presenti istruzioni possono causare gravi lesioni.

Importanti norme di sicurezza per batterie rica- ricabili

• Prima dell'uso della batteria ricaricabile, rispettare tutte le indicazioni di sicurezza e le avvertenze delle presenti istruzioni nonché le avvertenze riguardo a batteria, caricabatterie e utensile elettrico.
  • Non smontare la batteria ricaricabile!
• Se il tempo d'esercizio della batteria ricaricabile si fosse notevolmente ridotto rispetto ad altre volte, sospendere immediatamente l'uso dell'apparecchio. Pericolo di surriscaldamento o esplosione.
• Qualora il liquido della batteria ricaricabile finisca negli occhi, sciacquare immediatamente gli occhi! Consultare immediatamente un medico. Rischio di perdita della vista.
• Non cortocircuitare la batteria ricaricabile. I contatti non devono essere toccati con materiali conduttori. Non conservare l'apparecchio con materiali conduttori.
• Evitare il contatto di liquidi con la batteria ricaricabile. Un cortocircuito causa un flusso di corrente molto forte e può provocare surriscaldamento o bruciature.
• Non conservare l'utensile elettrico o la batteria ricaricabile in luoghi in cui la temperatura supera i 50°C!
• Non tentare in nessun caso di bruciare la batteria ricaricabile, nemmeno se fosse danneggiata. La batteria ricaricabile può esplodere nel fuoco.

- Evitare la caduta della batteria o l’esposizione a urti di qualsiasi tipo. Non usare batterie ricaricabili che sono cadute o sono state esposte a urti.

Avvertenze sulla durata d'uso della batteria ricaricabile

• Ricaricare la batteria solo quando è completamente scarica. Spegnere sempre l'utensile elettrico quando si riscontra una diminuzione della prestazione. Successivamente ricaricare la batteria.
• Un sovraccarico di batterie ricaricabili comporta una durata d'utilizzo più breve. Omettere il caricamento di una batteria completamente carica.
• Lasciare sempre raffreddare la batteria ricaricabile prima di caricarla. Caricare la batteria ricaricabile alla temperatura ambiente tra 10°C e 40°C.

Controllare di conservare sempre con cura le istruzioni per la sicurezza!

Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Mini trapano avvitatore
• Inserto di taglio
• Inserto per bordi
• Inserto angolare
• Inserto per coppia
• Caricabatterie
• Valigetta di trasporto
• Istruzioni per l'uso.

2. Dati tecnici

Batteria ricaricabile 4V, 1500mAh, ioni di litio
Numero di giri al mini-mo	200 min ^-1
Livello di pressione son-ora ( L_pa )	66,2dB(A) K = 3dB(A)
Livello di emissioni acus-tiche ( L_wa )	77,2dB(A) K = 3dB(A)
Valore complessivo vibrazioni	0,8m/s ^2 , K= 1,5m/s ^2
Coppia 4Nm
Diametro di taglio ø ø44mm
Alloggiamento utensile 6,35mm (1⁄4 pollice)
Alimentazione di ten-sione	100-240V AC 50/60Hz (alimentatore)
Dimensioni (HxLxP) 46mm x 110mm x 115mm
Caratteristiche	Inserti e punte rapidamente sostituibiliIndicatore livello batteria ricaricabileTasto cambio direzioneLuce di lavoro

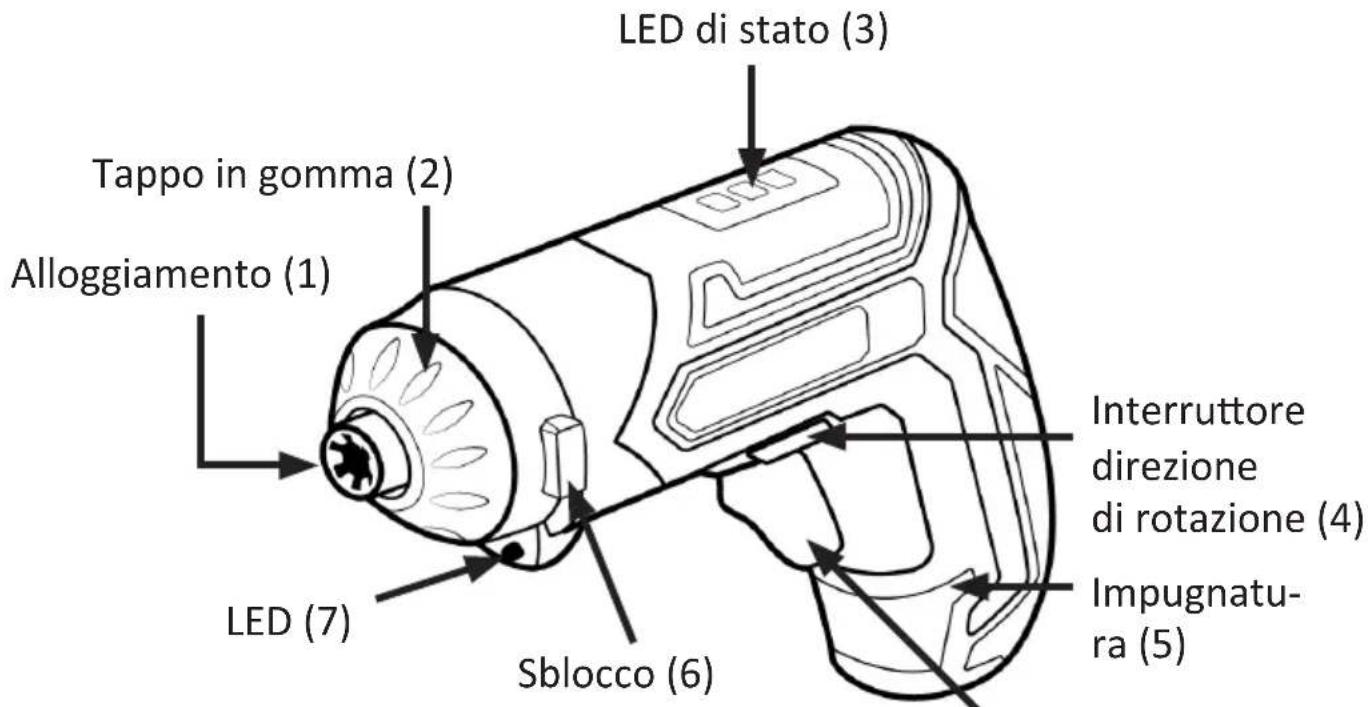

3. Dettagli del prodotto

Tappo in gomma (2) Alloggiamento (1) LED (7) Sblocco (6) Sblocco di rotazione (4) Interruttore direzione di rotazione (3) LED di stato (3) Impugnatu- ra (5)

Interruttore On/ Off (8)

Inserto per coppia (9)

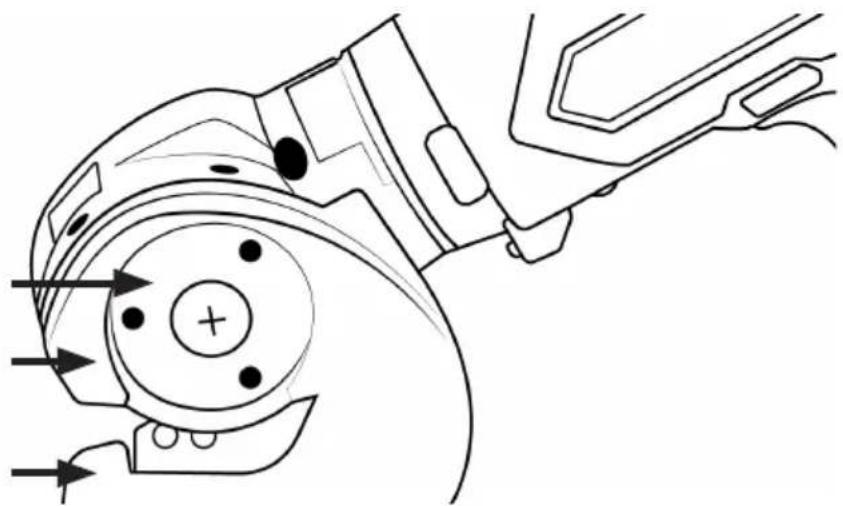

Inserto di taglio (12)Inserto

Disco di taglio (13)
Tappo di prote- zione (14) Binario di guida (15)

4. Messa in funzione

Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale d'imballaggio. Verificare l'integrità della fornitura. Caricare la batteria ricaricabile con il caricabatterie in dotazione. Non lasciare mai l'appa-recchio incustodito e prima dell'uso controllare la presenza di eventuali danni e il corretto assemblaggio.

Nota: Se il numero di giri si riduce notevolmente diminuire il carico o arrestare l'apparecchio per evitare il danneggiamento.

5. Funzionamento

5.1 Inserti

Attenzione! Prima di effettuare qualsiasi lavoro sull'apparecchio controllare che l'interruttore della direzione di rotazione si trovi in posizione centrale.

• L”inserto angolare” (10) serve per effettuare lavori di avvitatura ad angolo retto.
• L”inserto di taglio” (12) consente di tagliare materiali morbidi, quali per es. tappetti, tessuto o altro materiale simile con uno spessore massimo di 6 mm. Non tagliare metalli o materiali duri.
• L”inserto per coppia” (9) consente di avvitare fino al raggiungimento della coppia impostata. Non appena si raggiunge la coppia, l’avvitatura è interrotta automaticamente.
• L”inserto per bordi” (11) serve per avvitare in punti che un normale cacciavite non raggiunge.

Montaggio degli inserti

1. Togliere il "tappo di gomma"(2) premendo i tasti "sblocco" (6) sul lato esterno del trapano avvitatore e tirare l'inserto in avanti.
2. Inserire l'inserto necessario sull'apparecchio fino a quando scatta in posizione in modo udibile.

Nota: Gli inserti forniti in dotazioni possono essere inseriti sull'apparecchio in varie posizioni (45°).

Smontaggio degli inserti

1. Premere i tasti "sblocco" (6) sul lato esterno del trapano avvitatore e tirare l'inserto in avanti.
2. Dopo aver smontato l'inserto riapplicare il "tappo in gomma" sul trapano avvitatore.

Inserto per coppia

Per poter avvitare con una coppia adeguata, occorre montare prima di tutto l”inserto per coppia” (9).

Quindi ruotando l'anello di impostazione dell"'inserto per coppia" è possibile impostare singolarmente la resistenza.

Inserto di taglio / tagliare

Attenzione! Prima dell'uso controllare e accertare che l'inserto di taglio (12) si trovi in condizioni ineccepibili e non siano presenti difetti evidenti. Controllare se il "disco di taglio" (13) è stretto e se il tappo di protezione (14) è difettoso!

Sistemare l””interruttore di direzione di rotazione” (4) nella posizione a sinistra, in modo che il disco di metallo ruoti correttamente. Il “binario di guida” (15) dell’inserto di taglio non deve mai essere angolato durante il taglio ma sempre parallelo alla superficie di taglio.

Non premere eccessivamente durante il taglio poiché i materiali potrebbero incastrarsi.

5.2 Interruttore per la direzione di rotazione

L'interruttore per la direzione di rotazione consente di scegliere la direzione di rotazione tra "oraria" e "antioraria", spostando l'interruttore a sinistra o a destra.

La posizione centrale dell'interruttore di direzione serve in questo caso

per bloccare l'intervento dell'interruttore on/off (8).

Controllare di non azionare l'interruttore per la direzione di rotazione durante l'uso.

5.3 Spegnere e accendere l'apparecchio

Per accendere l'apparecchio premere l'interruttore on/off e per spegner-lo rilasciarlo.

Controllare che l'interruttore on/off non sia mai bloccato.

5.4 Avvitare

Utilizzare l'inserto per avvitare desiderato (inserto angolare (10), inserto per coppia (9) o inserto per bordi (11)) e inserirlo come descritto al capitolo 5.1 „Montaggio degli inserti“ sul trapano avvitatore.

1. Inserire la punta desiderata relativo "alloggio" (1).
2. Impugnare bene l'apparecchio e in linea con la vite desiderata. Avvitare. Accertarsi che l'interruttore per la direzione di rotazione si trovi nella posizione corretta.

Usare sempre l'inserto giusto per la punta, altrimenti si rischia di rompe-re la testa della vite!

ATTENZIONE!

• Non esercitare, in nessun caso, una pressione eccessiva durante il taglio. Altrimenti si rischia di danneggiare l'inserto di taglio!
• Tenere sempre ben saldo il trapano avvitatore!
• In caso di pezzi piccoli, usare sempre una morsa per bloccarli.
• Se dopo un uso continuo troppo lungo l'apparecchio si riscaldasse eccessivamente, lasciarlo raffreddare per ca. 15 minuti.

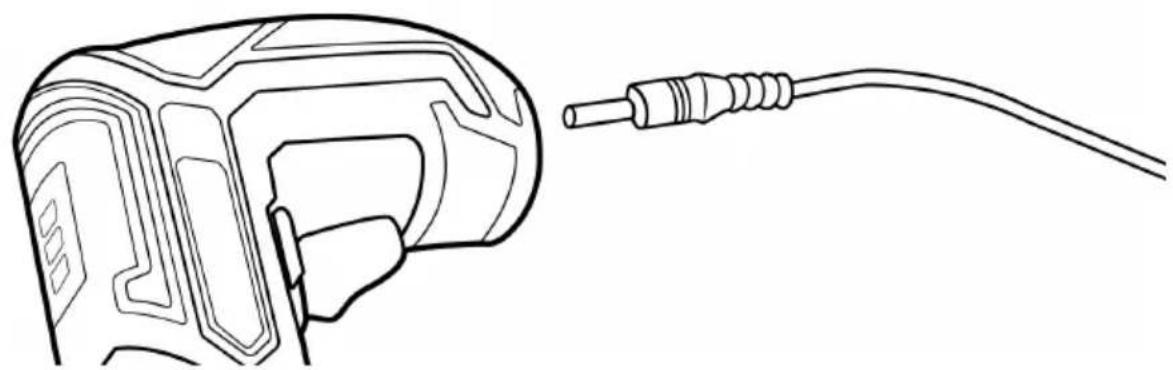

10. Ricaricare la batteria ricaricabile

Caricare la batteria ricaricabile con il caricabatterie in dotazione. Inserire il caricabatteria in una presa correttamente installata e l'uscita del connettore cavo nel connettore femmina cavo del trapano avvitatore.

Lo stato di carica è visualizzato dai “LED di stato” (3). In questo caso il colore rosso indica = livello batteria basso e il colore verde = livello batteria alto.

11. Pulizia e cura

Prima della pulizia e cura, accertarsi che l'apparecchio sia spento. Per la pulizia non utilizzare in nessun caso alcol, diluenti o altri detergenti chimici aggressivi. Utilizzare esclusivamente un panno morbido e asciutto e passarlo sopra l'apparecchio. Non immergere l'apparecchio in acqua e accertare che non entrino liquidi nell'apparecchio.

12. Risoluzione anomalie

Anomalie Risoluzione di problemi / causa
Il trapano avvita-tore non si avvia	Ricaricare la batteria ricaricabileAccumulatore difettoso
L’apparecchio fun-ziona a intervalli	Il cablaggio interno dell’apparecchio è difettosoL’interruttore è difettoso.Potenza batteria troppo bassa / caricare la bat-teria
Forti rumori/vi-brazioni	Dispositivo difettoso

In caso si noti un'anomalia qualsiasi non esitare e contattare immediatamente il nostro servizio clienti.

ATTENZIONE!

13. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire il prodotto per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. Il prodotto non è impermeabile. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni.

Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

14. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

15. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303446/20181009SH001 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2006/42/CE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de

Solo per i paesi europei

Dichiarazione di idoneità UE

WD-Plus GmbH dichiara che la macchina indicata di seguito:

Descrizione della macchina: Trapano avvitatore

N./tipo modello: 303446

soddisfa la direttiva europea: 2006/42/CE

A garanzia della conformità sono state attuate le seguenti norme/specifi- che in vigore al momento della realizzazione: EN60745

La documentazione tecnica conforme con la norma 2006/42/CE è disponibile presso:

WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Germania

Hannover, il 06-12-2018
